初三物理作图题练习试题集

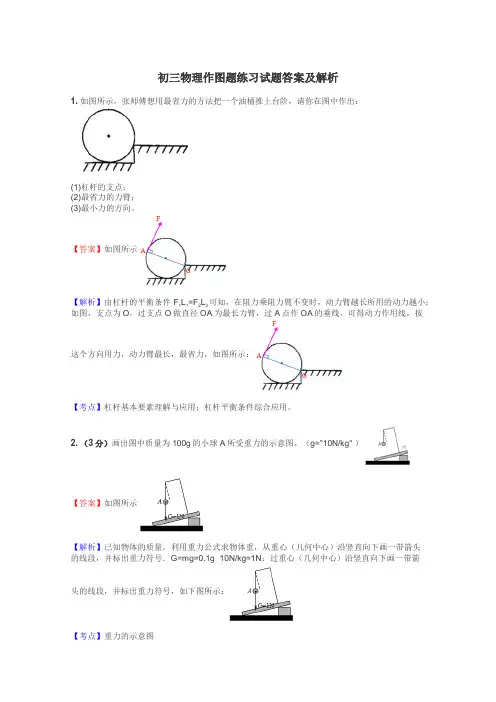

初三物理作图题练习试题答案及解析

1. 如图所示，张师傅想用最省力的方法把一个油桶推上台阶，请你在图中作出：

(1)杠杆的支点；

(2)最省力的力臂；

(3)最小力的方向。

【答案】如图所示

【解析】由杠杆的平衡条件F1L1=F2L2可知，在阻力乘阻力臂不变时，动力臂越长所用的动力越小；如图，支点为O，过支点O做直径OA为最长力臂，过A点作OA的垂线，可得动力作用线，按这个方向用力，动力臂最长，最省力，如图所示：

【考点】杠杆基本要素理解与应用；杠杆平衡条件综合应用。

2. （3分）画出图中质量为100g的小球A所受重力的示意图。（g="10N/kg" ）

【答案】如图所示

【解析】已知物体的质量，利用重力公式求物体重，从重心（几何中心）沿竖直向下画一带箭头的线段，并标出重力符号．G=mg=0.1g×10N/kg=1N；过重心（几何中心）沿竖直向下画一带箭头的线段，并标出重力符号，如下图所示：

【考点】重力的示意图

3. 如图甲所示是小华实验时电路的连接图，请方框中画出甲图的电路图．

【答案】

【解析】从电源正极开始出发，电流表测量灯泡L2的电流，开关控制整个电路，L1和L2并联．

【考点】根据实物图画电路图

4. 图中所示的实物中，若S1、S3断开，S2闭合，请在下面虚线框中画出其对应的电路图。

【答案】

【解析】断开开关S1、 S3，与S1串联的电阻R1中无电流通过，电路图中将S1、 S3所在的支路去除，因开关S2闭合，电路为通路，电路如图所示。

【考点】根据实物图示与题中条件画电路图

5. （1）根据如图所示的实物连线图，画出对应的电路图．（要求连线要横平竖直，尽量使电路图简洁美观）

（2）用笔画线代替导线将图7中实物连接完整．要求：

①电压表测量灯泡两端的电压．

②滑动触片向右移动时，通过灯泡电流变大．

③导线不能交叉．

【答案】（1）

（2）

【解析】（1）在图中，L1、L2并联，S1控制整个电路，为干路开关，S2只控制L2,为支路开关；（2）在图中，电压表测灯泡电压，应与灯并联，滑动变阻器的滑片向右滑动时灯变亮，说明电阻变小，使用的是右下角接线柱。

【考点】电路 滑动变阻器的使用

6. 作图题

（1）如图所示，杠杆在力F1、F2作用下处于平衡状态，L1为F1的力臂。请在图中作出F2的力臂L2及力F1.

（2）电冰箱的压缩机和冷藏室内的照明小灯泡工作时互不影响，压缩机由温控开关控制，灯泡由门控开关控制. 请在图中用笔画线连接好电冰箱的工作电路图.

（3）根据图中通电螺线管的N极，标出磁感线方向、小磁针的N极，并在括号内标出电源的正、负极.

（4）如图所示，将三孔插座正确接入家庭电路

【答案】

【解析】(1)力和力臂是垂直关系；（2）压缩机与小灯泡是并联，温控开关与压缩机在一条支路，门控开关与小灯泡在一条支路；（3）右手握螺线管，如下图所示：可判断电源左端为负极，右端为正极；根据磁极间的相互作用可知小磁针左端为N极。

（3）三孔插座的接法为：左零右火上接地。

【考点】力学和电学作图

7. 根据电路图，连接实物电路图．

【答案】

【解析】根据电路图连接实物图时，可以根据电流流向法进行连接，先从电源的正极出发依次串联电路元件最多的支路，再把并联的部分串联到相应的位置即可。即先从正极出发依次串联灯泡L2、开关S1、开关S2回到负极，把灯泡L1的左端与灯泡L2的左端相连、灯泡L1的右端和开关S1的右端相连即可．

【考点】实物的电路连接

8. 如图所示，请在答题卡的图中完成光路图．

【答案】

【解析】先确定所给的入射光线和折射光线的特点，然后根据凹透镜的三条特殊光线作图

平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点．过光心的光线经凹透镜折射后传播方向不改变，如下图所示：

【考点】透镜的光路图

点评：凹透镜三条特殊光线的作图：①延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴．②平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点．③过光心的光线经凹透镜折射后传播方向不改变

9. 在图中画出使杠杆OA平衡时最小动力F1的方向和阻力F2的力臂l2．

【答案】

【解析】①连接OA就是最长的动力臂，根据杠杆平衡的条件，要使杠杆平衡动力方向向上，据此可画出最小的动力；

②O为支点，点O到F2的垂线段就是F2的力臂，如图：

【考点】杠杆中最小力的问题；力臂的画法．

点评：做出杠杆中的最小动力，可以按照以下几个步骤进行

1、确定杠杆中的支点和动力作用点的位置

2、连接支点与动力作用点，得到最长的线段

3、经过动力作用点做出与该线段垂直的直线

4、根据杠杆平衡原理，确定出使杠杆平衡的动力方向．

10. 请在图中作出物体AB在平面镜MN中成的像。 【答案】

【解析】根据平面镜成像的特点，先作出物体AB的端点A、B在平面镜中的对称点A′、B′，连接A′、B′点即为物体AB在平面镜中的像，注意辅助线和像用虚线。

【考点】光的反射、平面镜成像作图。

11. (1)如图所示，请在A点画出能使杠杆OA在图示位置保持平衡的最小拉力的示意图。

(2)如图所示，闭合开关S后，请标出图中放置的小磁针静止时的N极。

【答案】（1）如图

（2）如图

【解析】【考点】杠杆中最小力的问题．

分析：为使拉力最小，动力臂要最长，拉力F的方向应该垂直杠杆向上，即竖直向上，动力臂为OA最长。

由右手螺旋定则可得，螺线管右侧为N极，左侧为S极；因同名磁极相互排斥，异名磁极相互吸引，故小磁针左侧为N极，右侧为S极。

本题考查学生对杠杆平衡条件的掌握和运用，根据阻力和阻力臂一定时，动力臂最长时最省力找出动力臂是本题的关键．

磁极间的相互作用及右手螺旋定则，要求学生能准确灵活应用右手螺旋定则判断磁线管的磁极．

12. 如图所示为钓鱼竿钓鱼时的示意图，O为支点，F1表示手对钓鱼竿的作用力，请在图中画出鱼线对钓鱼竿拉力F2的力臂L2 。

【答案】

【解析】从O做F2的垂线段就是F2的力臂L2，如图所示：

【考点】力臂作图。

点评：关键是会找出作用在杠杆上的动力和阻力，会根据力臂的画法做出动力臂和阻力臂．

13. 画出入射光线经透镜折射后射入水中的光路图

【答案】

【解析】与主光轴平行的光线经凸透镜折射，折射光线经过焦点；光线斜射到水面上会发生折射，空气进入水中，折射角小于入射角。如图所示：

【考点】透镜的光路图；折射光路图。

点评：考查了凸透镜和光的折射光路，为两者结合在一起的光路，比较少见，但只要基础知识掌握牢固，就能正确解题。

14. 如图所示，重为7牛的小木块放在水平地面上，请用力的图示法作出木块对水平地面的压力F。

【答案】压力的大小、方向和作用点均正确。

【解析】压力是物体对支撑面垂直向下的力。压力的方向是垂直于支撑面向下。此题中压力的作用点在水平地面上。

【考点】此题考查的是压力的画法。

点评：在此题中注意压力的画法，压力的方向是垂直向下。

15. 在下图中，要求用电流表测量灯泡L2中的电流(0.3A)，电压表测量灯泡L1的电压， L1、 L2并联，变阻器调节L1的亮度，开关控制整个电路，请将实物连接起来。

【答案】

【解析】由题意知，电流表和灯泡L2串联；电压表和灯泡L1并联；变阻器与L1串联，开关在干路上，两灯泡是并联，如图所示。

【考点】电路的设计

点评：解决本题的关键是根据题意分析电路是串联还是并联，以及电表的接法。

16. 据各小题的要求，绕制图中的螺线管。

【答案】

【解析】要使两螺线管互相排斥，则应使两磁铁同名磁极相对；则由安培定则可得出A的磁极，由磁极间的相互作用可得出B的磁极；则由安培定则可得出螺线管的绕法。

如下图所示

【考点】安培定则。

点评：本题考查了磁极间的相互作用、安培定则，其中对于安培定则要求我们不但能根据电流方向判断磁场方向还要能根据磁场方向判断出线圈的绕向及电流方向．

17. 画出氢和锂的原子结构示意图。(氢原子核内有1个质子，锂原子核内有3个质子)

【答案】

【解析】原子是由原子核和电子组成。原子核带正电，电子带负电。原子核是由质子和中子组成。

思路分析：了解原子的结构。

试题点评：本试题考查的是原子的结构。

18. 如图甲所示，S是一个发光点，S′是它在平面镜中成的像，SA是S发出的一束光。请在图甲中画出平面镜的位置和SA经平面镜反射后的光线。

【答案】

【解析】连接SS′，做出SS′的中垂线，即为镜面；延长SA交镜面于点O，连接S′O并延长即可得到SA的反射光线OB；

19. （1）在图（a）中标出通电螺线管电源的正负极； （2）在图（b）中画出足球所受的重力的示意图；

（3）在图（c）画出力F的力臂。

【答案】

【解析】（1）由图可知螺线管的左端为S极，右端为N极，根据安培定则，确定电源的左端为正极，右端为负极。（2）足球所受的重力的作用点在重心，方向竖直向下；（3）虚线延长力F的作用线，做O到力的作用线的距离．标出力臂L。

20. （1）一物体以某一初速度冲上光滑斜面，请作出该物体受力的示意图。

（2）在如图所示的电路图中，请在空缺处填入灯泡和开关的符号。

【答案】

【解析】物体一定受到重力作用，同时冲上粗糙斜面时会受到斜面对它沿斜面向下的摩擦力，同时还会受到斜面对它的支持力，方向垂直于斜面向上;开关控制灯泡时，火线首先进入开关，然后进入灯泡，零线直接进入灯泡.

21. 请用笔画线代替导线将图所示的实物图补充完整。要求：①小磁针的指向满足如图所示方向；②滑动变阻器的滑片向A端移动后，通电螺线管的磁性减弱；③原有导线不得更改。

【答案】略

【解析】略

22. 请将如图所示元件，连接成符合安全用电要求的家庭电路。

【答案】略

【解析】略

23. 在图中的○里填上适当的电表符号，填上后要求两灯并联，电路能正常工作。
