浅析楼面裂缝形成原因和防治措施

楼面裂缝的原因分析和重点防治措施

摘要全现浇钢筋混凝土楼屋面板的裂缝防治必须从设计、混凝土的原材料、施工、主要的施工技术管理措施多方面着手，才能有效控制防治现浇钢筋混凝土楼屋面板的裂缝。本文从上述角度简单论述了楼面裂缝的原因，并提出重点防治措施。

关键词楼面裂缝分析温差砼措施

在全现浇钢筋混凝土工程施工中，楼屋面板的裂缝是目前较难克服的质量通病之一，特别是住宅工程楼板的裂缝发生后，往往会引起的投诉、纠纷、以及索赔要求等。本文从设计、材料、施工三大方面提出改进和防治措施，笔者结合多年来大量施工实践中的经验和教训，以及裂缝的防治处理，重点介绍以施工为主、兼顾设计和材料原因分析楼面裂缝的综合性防治及具体措施。

一、设计中的重点加强部位

从住宅工程现浇楼板裂缝发生的部位分析，最常见、最普遍和数量最多的是房屋四周阳角处（含平面形状突变的凹口房屋阳角处）的房间在离开阳角1m左右，即在楼板的分离式配筋的负弯矩筋以及角部放射筋未端或外侧发生45度左右的楼地面斜角裂缝，此通病在现浇楼板的任何一种类型的建筑中都普遍存在。其原因主要是砼的收缩特性和温差双重作用所引起的，并且愈靠近屋面处的楼层裂缝往往愈大。从设计角度看，现行设计规范侧重于按强度考虑，未充分按温差和混凝土收缩特性等多种因素作综合考虑，配筋

量因而达不到要求。而房屋的四周阳角由于受到纵、横二个方向剪力墙或刚度相对较大的楼面梁约束，限制了楼面板砼的自由变形，因此在温差和砼收缩变化时，板面在配筋薄弱处（即在分离式配筋的负弯矩筋和放射筋的未端结束处）首先开裂，产生45度左右的斜角裂缝。虽然楼地面斜角裂缝对结构安全使用没有影响，但在有水源等特殊情况下会发生渗漏缺陷，容易引起住户投诉，是裂缝防治的重点。根据上面的原因分析，我们应注意建议业主和设计单位对四周的阳角处楼面板配筋进行加强，负筋不采用分离式切断，改为沿房间（每个阳角仅限一个房间）全长配置，并且适当加密加粗。实践充分证明，凡采纳或按上述设计的房屋，基本上不再发生45度斜角裂缝，已能较满意地解决好楼板裂缝中数量最多的主要矛盾，效果显著。对于外墙转角处的放射形钢筋，笔者根据实践检验，认为作用较小，建议采用双层双向钢筋并加强、加密即可。

浅析楼面裂缝的防治措施

社会和经济的不断发展，使得人们的生活水平也得到了很大的提升，同时也推动了很多民生产业的发展，其中发展的最好的就是建筑业。住宅是人们生活中必不可少的，建筑施工企业为了追求最大化的利益，在逐渐的扩大住宅的建设面积。对于住宅的使用者来说建筑的质量是非常重要的，但是，有些现浇混凝土的楼面经常会出现裂缝，楼面裂缝的出现对建筑的质量有很大影响的，为了从根本上解决这一问题，一定要找到问题产生的原因，进而找到解决的措施。

标签：楼面裂缝；成因；防治措施

在住宅建设中，钢筋混凝土现浇板是一种新型的建筑施工工艺，它的特点就是具有很强的整体性和抗震性，但是在不断的施工中，它的缺点也逐渐暴露了出来，在使用钢筋混凝土的现浇板以后，楼面会出现裂缝的问题，这对于建筑的使用者来说是一个非常重要的问题。所以施工的企业一定要解决好楼面出现裂缝的问题，保证施工的质量。对于现浇板楼面出现裂缝，一定要从多个方面去寻找原因，从根本上解决这个问题。

1 在施工设计时要采取的措施

从建筑楼面出现裂缝的情况来分析，经常出现的位置是建筑的四周阳角处，而且在钢筋混凝土的现浇板的楼面都是存在的。会导致楼面出现裂缝主要的原因就是混凝土的收缩性和温度变化的影响，昼夜温差的变化会影响混凝土的收缩性，导致混凝土在浇筑以后不能很好的凝固，这样就会导致在靠近屋面的地方楼面的裂缝会更大。在进行建筑施工的设计的时候，可以将混凝土温差和收缩的特性考虑在里面，这样就是既要考虑混凝土的强度还要考虑温差和收缩性的影响。建筑的四周的阳角会受到很多力的共同作用，这样就会限制住混凝土的自由变形情况，所以在温度变化的情况下，混凝土的收缩性就会受到影响，进而导致混凝土出现开裂的情况。楼面出现裂缝一般是不会影响建筑的结构变化的，但是，裂缝还是会导致一些其他情况的出现，在裂缝处可能会发生水渗漏的情况，这样就会导致住户担心住宅的质量，所以在进行设计的时候，对会出现裂缝的地方一定要进行综合的考虑，使得在施工的时候可以做到做好。

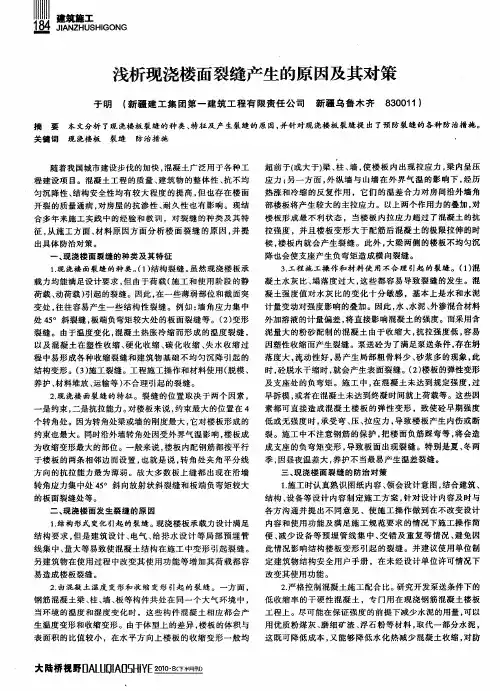

建筑施工　ＪＩＡＮＺＨＵＳＨＩＧＯＮＧ　浅析现浇楼面裂缝产生的原因及其对策　于明　（新疆建工集团第一建筑工程有限责任公司　新疆乌鲁木齐８３００１　１）　摘要本文分析了现浇楼板裂缝的种类、特征及产生裂缝的原因，并针对现浇楼板裂缝提出了预防裂缝的各种防治措施。　关键词现浇楼板裂缝防治措施　ｔ　随着我国城市建设步伐的加快，混凝土广泛用于各种工　程建设项目。混凝土工程的质量、建筑物的整体性、抗不均　匀沉降性、结构安全性均有较大程度的提高，但也存在楼面　开裂的质量通病，对房屋的抗渗性、耐久性也有影响。现结　合多年来施工实践中的经验和教训，对裂缝的种类及其特　征，从施工方面、材料原因方面分析楼面裂缝的原因，并提　出具体防治对策。　一、现浇楼面裂缝的种类及其特征　１．现浇楼面裂缝的种类。（１）结构裂缝。虽然现浇楼板承　载力均能满足设计要求，但由于荷载（施工和使用阶段的静　荷载、动荷载）引起的裂缝。因此，在一些薄弱部位和截面突　变处，往往容易产生一些结构性裂缝。例如：墙角应力集中　处４５ｏ斜裂缝，板端负弯矩较大处的板面裂缝等。（２）变形　裂缝。由于温度变化，混凝土热胀冷缩而形成的温度裂缝，　以及混凝土在塑性收缩、硬化收缩、碳化收缩、失水收缩过　程中易形成各种收缩裂缝和建筑物基础不均匀沉降引起的　结构变形。（３）施工裂缝。工程施工操作和材料使用（脱模、　养护、材料堆放、运输等）不合理引起的裂缝。　２．现浇楼面裂缝的特征。裂缝的位置取决于两个因素，　一是约束，二是抗拉能力。对楼板来说，约束最大的位置在４　个转角处。因为转角处梁或墙的刚度最大，它对楼板形成的　约束也最大。同时沿外墙转角处因受外界气温影响，楼板成　为收缩变形最大的部位。一般来说，楼板内配钢筋都按平行　于楼板的两条相邻边而设置，也就是说，转角处夹角平分线　方向的抗拉能力最为薄弱。故大多数板上缝都出现在沿墙　转角应力集中处　４５。斜向放射状斜裂缝和板端负弯矩较大　的板面裂缝处等。　二、现浇楼面发生裂缝的原因　１．结构形式变化引起的裂缝。现浇楼板承载力设计满足　结构要求，但是建筑设计、电气、给排水设计等局部预埋管　线集中、量大等易致使混凝土结构在施工中变形引起裂缝。　另建筑物在使用过程中改变其使用功能等增加其荷载都容　易造成楼板裂缝。　２．由混凝土温度变形和收缩变形引起的裂缝。一方面，　钢筋混凝土梁、柱、墙、板等构件共处在同一个大气环境中，　当环境的温度和湿度变化时，这些构件混凝土相应都会产　生温度变形和收缩变形。由于体型上的差异，楼板的体积与　表面积的比值较小，在水平方向上楼板的收缩变形一般均　大陆桥视野Ｉ］ＡＬＵＯＩＡＯＳＨｌｙＥ　：璺　兰旦　超前于（或大于）梁、柱、墙，使楼板内出现拉应力，梁内呈压　应力；另一方面，外纵墙与山墙在外界气温的影响下，经历　热涨和冷缩的反复作用，它们的温差合力对房间沿外墙角　部楼板将产生较大的主拉应力。以上两个作用力的叠加，对　楼板形成最不利状态，当楼板内拉应力超过了混凝土的抗　拉强度，并且楼板变形大于配筋后混凝土的极限拉伸的时　候，楼板内就会产生裂缝。此外，大梁两侧的楼板不均匀沉　降也会使支座产生负弯矩造成横向裂缝。　３．工程施工操作和材料使用不合理引起的裂缝。（１）混　凝土水灰比、塌落度过大，这些都容易导致裂缝的发生。混　凝土强度值对水灰比的变化十分敏感，基本上是水和水泥　计量变动对强度影响的叠加。因此，水、水泥、外渗混合材料　外加溶液的计量偏差，将直接影响混凝土的强度。而采用含　泥量大的粉砂配制的混凝土由于收缩大，抗拉强度低，容易　因塑性收缩而产生裂缝。泵送砼为了满足泵送条件，存在坍　落度大，流动性好，易产生局部粗骨料少、砂浆多的现象。此　时，砼脱水干缩时，就会产生表面裂缝。（２）楼板的弹性变形　及支座处的负弯矩。施工中，在混凝土未达到规定强度，过　早拆模，或者在混凝土未达到终凝时间就上荷载等。这些因　素都可直接造成混凝土楼板的弹性变形，致使砼早期强度　低或无强度时，承受弯、压、拉应力，导致楼板产生内伤或断　裂。施工中不注意钢筋的保护，把楼面负筋踩弯等，将会造　成支座的负弯矩变形，导致板面出现裂缝。特别是夏、冬两　季，因昼夜温差大，养护不当最易产生温差裂缝。　三、现浇楼面裂缝的防治对策　１．施工时认真熟识图纸内容、领会设计意图，结合建筑、　结构、设备等设计内容制定施工方案，针对设计内容及时与　各方沟通并提出不同意见、使施工操作做到在不改变设计　内容和使用功能及满足施工规范要求的情况下施工操作简　便、减少设备等预埋管线集中、交错及重复等情况、避免因　此情况影响结构楼板变形引起的裂缝。并建议使用单位制　定建筑物结构安全用户手册，在未经设计单位许可情况下　改变其使用功能。　２．严格控制混凝土施工配合比。研究开发泵送条件下的　低收缩率的干硬性混凝土，专门用在现浇钢筋混凝土楼板　工程上。尽可能在保证强度的前提下减少水泥的用量，可以　用优质粉煤灰、磨细矿渣、浮石粉等材料，取代一部分水泥，　这既可降低成本，又能够降低水化热减少混凝土收缩，对防　…　一　¨¨¨　●■止裂缝是很有利的。严格控制水和水泥用量。选择级配良好　的石子，减少收缩量，提高混凝土抗裂强度。在混凝土运输　过程中减少运输时间和运输距离、避免混凝土产生离析现　象，以保证其材料的质量。在混凝土浇捣前，应先将基层和　模板浇水湿透，避免过多吸收水分。加强养护，使混凝土表　面保持湿润状态，不断补充蒸发的水分。这样既可以防止混　凝土的干缩裂缝，又可以加速混凝土的水化，提高混凝土的　抗拉强度。对混凝土加强保温养护．是减少温度裂缝的最　有效措施。，用草袋进行保温，用塑料薄膜保湿，保温层的拆　除应根据测温情况而定，要确认内外温度差低于２５℃时方　能拆除，同时应分层逐步拆除，应尽量避免因为降温速度过　快而引起混凝土开裂。　３．严格施工管理。浇捣楼板混凝土时，必须铺设操作平　台，防止施工操作人员直接踩踏负弯矩钢筋。同时加强浇捣　．ＩｌｌｌｌｌｌｌＪＩＡＮＺＨＵＳＨ　ＧＯＮＧ　Ｉ　）　楼板混凝土整个过程中的钢筋看护，随时将位置不正确的　钢筋复位，确保其位置准确，避免踩弯面负筋的现象发生。　通过在大粱两侧的面层内配置通长的钢筋网片，承受支座　负弯矩，避免因不均匀沉降而产生的裂缝。混凝土楼板浇筑　完毕后，表面刮抹应限制到最小程度，防止在混凝土表面撒　千水泥刮抹，并加强混凝土早期养护。楼板浇筑后对板面应　及时用材料覆盖、保温，认真养护，防止强风和烈日曝晒。　四、结束语　在施工过程中，提高技术管理综合业务水平，还要适当　地控制施工速度，以认真负责的态度，严格按设计和施工规　范要求施工，严把质量关，严格施工操作程序，科学处理质　量隐患，必定能防患于未然，尽可能地降低混凝土裂缝的出　现，减少其带来的经济损失。这对促进国民经济建设，具有　深远意义。　÷｝　・｝｛．｝－｛・｝÷｝｛．｝＿｛・｝｛．｝÷｝｛．｝＿暑・｝．｛・｝　・｝．｛・　．｛・｝．｛・｝÷｝＿｛・｝＿｛・｝＿｛・｝　・｝．｛・｝＿｛－｝＿｛・｝＿｛・｝＿｛・Ｈ・｝÷｝－｛・｝－｛・｝－｛・｝＿｛・｝．｛・｝－｛・｝．｛・｝－｛・｝－｛・｝＿｛・｝－｛・｝｛・｝－｛・｝＿｛．｝＿｛・｝　・｝＿｛・｝｛・｝＿｛・｝　（上接第１８２页）２．选择混凝土的原材料。众所周知，混凝土主　要是由水泥、粗细骨料、水和外加剂组成，为了控制结构裂　缝的出现，应优化混凝土的配合比，减小混凝土的徐变和收　缩，提高混凝土的密实性。因此，水泥最大用量不应大于　５００ｋｇ，水灰比宜为０．４～０．５之间，骨料的连续级配好、密度　大、弹性模量高、含泥量少，且粗骨料所占的体积比要大、强　度高，一般石料的抗压强度应为混凝土标号的两倍以上。另　外，某些外掺剂如粉煤灰可以改善混凝土的和易性，调节混　凝土强度指标，降低水泥用量，减少混凝土水化热，从而改　善混凝土的收缩和徐变性能，防止混凝土的裂缝产生。　３．预应力箱梁的施工控制。（１）混凝土浇筑应采用斜向　分层、纵向分段、遵循对称进行的原则，并保证混凝土浇筑的　连续性。（２）在混凝土终凝后开始洒水养护，最好采用现在　推行的滴灌薄膜养生技术，使混凝土处在适宜的温度和湿度　下，保证混凝土的强度，减小混凝土的徐变和收缩。（３）箱型　截面是一种闭口薄壁截面，混凝土在凝结硬化的过程中释放　大量的热，使箱体内外温差较大。因此，应采取措施控制箱体　内外温差。（４）为了防止裂缝的出现，预应力的张拉由一次张　拉改为二次张拉，控制张拉时间不小于５～７天，即０％一　１０％盯ｃｏｎ－－＊５０％盯ｃｏｎ－－＊１００％ｏｒｃｏｎ持荷２ｍｉｎ锚固。　三、结束语　本文从设计方面考虑，提出了从温度作用、混凝土收缩　徐变、基础变位、结构构造要求等方面对箱梁裂缝的预防与　控制。与此同时，也从施工方面，考虑模板支架、混凝土原材　料组成、箱梁混凝土施工控制等方面作了论述。从设计方面　来说，通过对箱梁上的荷载或作用的分析，采用合适的非预　应力钢筋的数量和合理的布置来控制裂缝的产生是最重要　的；从施工方面来说，根据工程所处的环境条件，正确理解　和运用设计参数，必要时及时调整，科学管理，精心施工，也　能预防与控制裂缝的产生。　参考文献　【１】范立础主编《桥梁工程》上册．北京．人民交通出版社．　２００１．　【２】Ｆ・莱昂哈特主编《混凝土桥梁结构》．长沙．湖南大学　出版社．１９７８．　（上接第１８３页）满足设计要求。　（４）钢筋环锚固长度Ｌａ＝ｏ【×ｆｙｆａ×ｄ＝３２９ｍｍ，水平钢　梁与楼板压点的拉环一定要压在楼板下层钢筋下面，并要　保证每侧１７０ｅｍ以上搭接长度。　’　二、计算说明　根据《建筑施工扣件式钢管脚手架安全技术规范》　（ＪＧＪ１３０－２００１）“６．１常用脚手架设计尺寸”和自治区有关安　全图集的要求，双排脚手架的立杆横距为１．０５ｍ　１．５５ｍ，在　悬挑梁设计计算和施工实际中考虑立杆横距如按１．０５ｍ～　１．５５ｍ计算，悬挑梁的最大挠度在７ｍｍ以上，超过允许挠度　限值。因此。在考虑施工操作方便和安全使用的原则下，脚手　架立杆横距按０．７ｍ设计。　三、阳台部位脚手架悬挑加强构造　在施工检查验收中发现，有部分型钢悬挑梁受力部位为　悬挑阳台，会对阳台结构安全产生不利影响，同时对脚手架　的安全使用也会造成大的安全隐患。　四、悬挑脚手架的安全技术管理措施　１．工程项目在悬挑脚手架日常管理之中采用ＰＤＣＡ循　环的方法，有效保证了安全管理工作的质量。　２．严格按要求加强脚手架维护与使用的安全检查。特别　是在悬挑梁安装后及脚手架搭拆作业前、作业层上施加荷　载前，达到分段设计高度和总的设计高度后，每搭设完１０ｍ　高度后，遇有６级大风和大雨等特殊气候影响后的检查尤　其重要。　：璺　兰旦　１３　ｌＡｆｌＳＨＩ

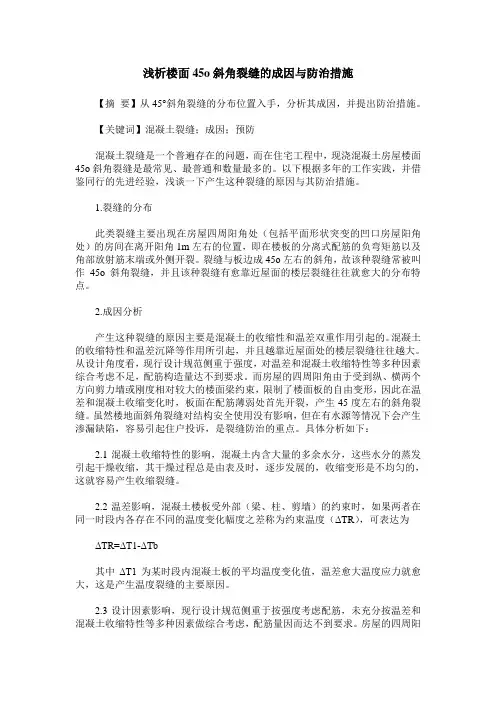

浅析楼面45o斜角裂缝的成因与防治措施

【摘 要】从45°斜角裂缝的分布位置入手，分析其成因，并提出防治措施。

【关键词】混凝土裂缝；成因；预防

混凝土裂缝是一个普遍存在的问题，而在住宅工程中，现浇混凝土房屋楼面45o斜角裂缝是最常见、最普通和数量最多的。以下根据多年的工作实践，并借鉴同行的先进经验，浅谈一下产生这种裂缝的原因与其防治措施。

1.裂缝的分布

此类裂缝主要出现在房屋四周阳角处（包括平面形状突变的凹口房屋阳角处）的房间在离开阳角1m左右的位置，即在楼板的分离式配筋的负弯矩筋以及角部放射筋末端或外侧开裂。裂缝与板边成45o左右的斜角，故该种裂缝常被叫作45o斜角裂缝，并且该种裂缝有愈靠近屋面的楼层裂缝往往就愈大的分布特点。

2.成因分析

产生这种裂缝的原因主要是混凝土的收缩性和温差双重作用引起的。混凝土的收缩特性和温差沉降等作用所引起，并且越靠近屋面处的楼层裂缝往往越大。从设计角度看，现行设计规范侧重于强度，对温差和混凝土收缩特性等多种因素综合考虑不足，配筋构造量达不到要求。而房屋的四周阳角由于受到纵、横两个方向剪力墙或刚度相对较大的楼面梁约束，限制了楼面板的自由变形，因此在温差和混凝土收缩变化时，板面在配筋薄弱处首先开裂，产生45度左右的斜角裂缝。虽然楼地面斜角裂缝对结构安全使用没有影响，但在有水源等情况下会产生渗漏缺陷，容易引起住户投诉，是裂缝防治的重点。具体分析如下：

2.1混凝土收缩特性的影响，混凝土内含大量的多余水分，这些水分的蒸发引起干燥收缩，其干燥过程总是由表及时，逐步发展的，收缩变形是不均匀的，这就容易产生收缩裂缝。

2.2温差影响，混凝土楼板受外部（梁、柱、剪墙）的约束时，如果两者在同一时段内各存在不同的温度变化幅度之差称为约束温度（ΔTR），可表达为

ΔTR=ΔT1-ΔTb

其中ΔT1为某时段内混凝土板的平均温度变化值，温差愈大温度应力就愈大，这是产生温度裂缝的主要原因。
