地形图的绘制与解读方法详解

如何进行地形图的制作与绘制

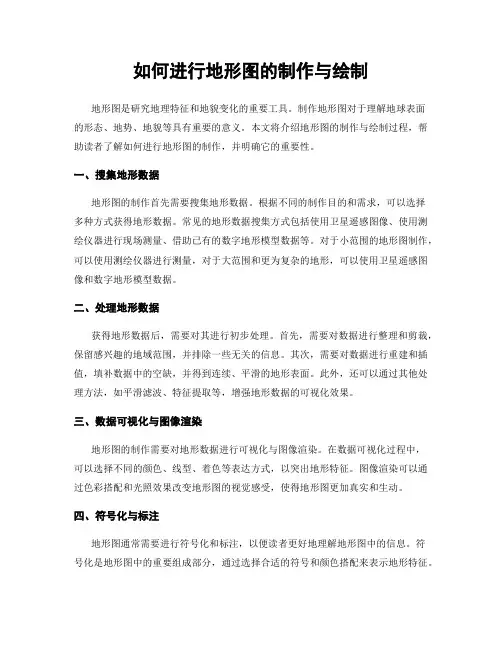

地形图是研究地理特征和地貌变化的重要工具。制作地形图对于理解地球表面的形态、地势、地貌等具有重要的意义。本文将介绍地形图的制作与绘制过程，帮助读者了解如何进行地形图的制作，并明确它的重要性。

一、搜集地形数据

地形图的制作首先需要搜集地形数据。根据不同的制作目的和需求，可以选择多种方式获得地形数据。常见的地形数据搜集方式包括使用卫星遥感图像、使用测绘仪器进行现场测量、借助已有的数字地形模型数据等。对于小范围的地形图制作，可以使用测绘仪器进行测量，对于大范围和更为复杂的地形，可以使用卫星遥感图像和数字地形模型数据。

二、处理地形数据

获得地形数据后，需要对其进行初步处理。首先，需要对数据进行整理和剪裁，保留感兴趣的地域范围，并排除一些无关的信息。其次，需要对数据进行重建和插值，填补数据中的空缺，并得到连续、平滑的地形表面。此外，还可以通过其他处理方法，如平滑滤波、特征提取等，增强地形数据的可视化效果。

三、数据可视化与图像渲染

地形图的制作需要对地形数据进行可视化与图像渲染。在数据可视化过程中，可以选择不同的颜色、线型、着色等表达方式，以突出地形特征。图像渲染可以通过色彩搭配和光照效果改变地形图的视觉感受，使得地形图更加真实和生动。

四、符号化与标注

地形图通常需要进行符号化和标注，以便读者更好地理解地形图中的信息。符号化是地形图中的重要组成部分，通过选择合适的符号和颜色搭配来表示地形特征。标注是地形图中的文字说明，包括地名、高程、坡度等信息。符号化与标注的合理使用可以提高地形图的可读性和信息传达效果。

五、地形图的应用

地形图在许多领域和行业有着广泛的应用。地形图可以用于地质勘探、环境评估、规划设计等专业领域，也可以用于旅行、探险、户外活动等日常生活中。制作精美、准确的地形图可以帮助人们更好地了解地球表面的形态和特征，为各种活动提供可靠的基础数据支持。

六、地形图的进一步研究与发展

地形图中的水系绘制技巧与流向分析方法

地形图是一种通过等高线、水系、山脉等要素来展示地球表面地形特征的图形表达方式。水系是地球表面的重要组成部分，它带给我们生活中的水资源、交通运输、能源等诸多方面的便利。因此，在地形图中准确绘制水系，分析其流向具有重要意义。本文将介绍地形图中的水系绘制技巧与流向分析方法。

地形图中的水系绘制技巧：

1. 水系要素的确定：在绘制地形图时，我们首先要确定水系的要素，如河流、湖泊、水库等。通常情况下，河流是水系的主要要素，因此我们要重点关注河流的描绘。

2. 河流的绘制：绘制河流时，一般采用连续的线条来表示。我们可以根据地形图上的等高线来确定河流的走向和弯曲程度。一般来说，河流从高处向低处流动，因此它的走向应与等高线的走向相交。

3. 河流的粗细和颜色：为了区分不同等级的河流，我们可以使用不同的线宽和颜色。一般来说，主要河流的线宽较粗，颜色较深，次要河流的线宽较细，颜色较浅。

4. 湖泊和水库的绘制：湖泊和水库是地形图中常见的水体要素。我们可以使用封闭的曲线来表示湖泊和水库的边界，然后在内部填充颜色以表示水体。

流向分析方法：

1. 水系方向的判断：在地形图中，我们可以通过观察河流的走向来判断水系的方向。一般来说，河流的走向可以直观地反映水系的流向。当河流的走向逆时针旋转时，说明水系是向东或向北流动；当河流的走向顺时针旋转时，说明水系是向西或向南流动。 2. 水系分级的确定：根据地形图中不同等级的河流，我们可以将水系进行分级。主要流域是水系的主要组成部分，次要流域是次要组成部分。通过分级可以更好地理解水系的组成和结构。

3. 水系分布的分析：在地形图上，我们可以通过观察河流的密度和分布情况来分析水系的分布规律。水系密度较大的地区通常是山区或多雨地区，而水系密度较小的地区则可能是干旱地区或平原地带。

4. 水系与地形的关系：水系与地形之间存在着密切的关系。在地形图中，我们可以通过观察河流的走向和等高线的走向来判断地形的特征。河流在穿越山脉时会形成V形谷地，而在平原地区则会形成宽阔的河谷。

教 师 授 课 教 案

课程名称： 地形测量 2005年至2006年第一学期 第 44 次课

班 级：05级工程测量技术1、2班 编制日期：20 06 年 月 日

教学单元（章节）： 第十章 地形图的应用

§10-1地形图应用的基本内容 §10-2地形图在工程建设中的应用

目的要求：

1．掌握在地形图上确定点的坐标和高程、直线的距离的方法；

2．会利用地形图绘制断面图

知识要点：

1．在地形图上确定点的坐标和高程、直线的距离及方向；

2．绘制横断面图。

技能要点：

1．能在工程建设中应用地形图；

2．利用地形图解决实际问题。

教学步骤：

讲授——图片展示——提问式讨论——讲授——作业布置

教具及教学手段：

课件、图片、讲授

作业布置情况：

1．地形图应用的基本内容有哪些？

2．工程建设中地形图常有哪些应用？

3．补充作业：根据地形图绘制绘制断面图

教 学 内 容 板书或旁注

第十章 地形图的应用

§10-1 地形图应用的基本内容

一、确定地面点的平面坐标

通过A点作坐标网的平行线mn、op，再用测图比例尺量取mA和oA的长度，则A点的坐标为：

oAyymAxxAA00

为了提高精度，量取mn和op的长度。对纸张伸缩变形的影响加以改正。若坐标格网的理论长度为l，则A点的坐标应按下式计算。

loPoAyylmnmAxxAA00

二、确定地面点的高程

地形图上任一点的地面高程，可根据邻近的等高线及高程注记确定。如图A点位于高程为84m等高线上，故A点高程为84m。若所求点不在等高线上，如图中B点，可过B点作一条大致垂直并相交于相邻等高线的线段mn。分别量出mn的长度d和mB的长度d1，则B点的高程可按比例内插求得：

hddHhHHmmBmB1

地形图知识

海拔：以海平面为起点,测出地面某个地点高出海平面的垂直距离,称为海拔。

相对高度：地面某地点高出另一地点的垂直距离称为相对高度。

等高线：地图上地面高程相等的各相邻点所连成的闭合曲线称为等高线。同一条等高线上的点,海拔高度相等。坡度相同的地方,等高线间距相等;坡缓的地方,等高线稀疏;坡陡的地方,等高线密集。等高线是互不相交。在陡崖上,因无法画出等高线密度,故采用重合形式。（同线等高、同图等距、密陡疏缓）

等深线：在地图上把水域中深度相同的点连接成的平滑闭合曲线称为等深线。

等高距：相邻两条等高线的数值差称为等高距。在小比例尺教学地图中,为了反映地形特征,等高距是不同的。（通常用小写的d表示）

等深距：相邻两条等深线的数值差称为等深距。在小比例尺教学地图中,为了反映海底特征,等深距是不同的。

分层设色地形图：在等高线地形图的基础上,按照不同高度带,着以不同颜色,则可以绘制出色彩鲜明、地形形象直观的地图,称为分层设色地形图。一般海洋设色为蓝色调,由浅→深;陆地设色一般为淡绿→橘黄→棕红→暗紫,表示地势由低→高。

地形剖面图：将等高线地形平面图转绘成地形剖面图,剖面图的垂直比例尺应大于水平比例尺,以显示地形的起伏状况。

山脊和山谷：等高线向海拔较低的方向凸出为山脊,也称分水岭;等高线向海拔较高的方向凸出为山谷。
