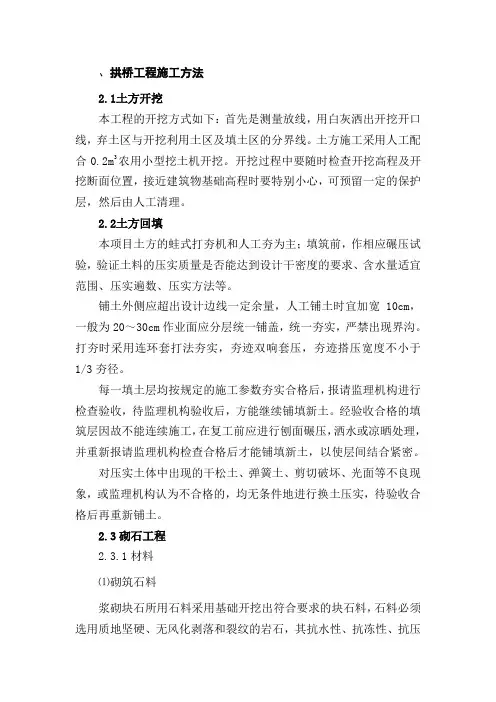

拱桥施工方法

第五章 石拱桥施工

本标段在K3+748处设5-30m拱桥一座，根据我公司以往类似工程施工经验，采用木拱架砌筑施工，主要施工方法如下：

1. 放样准备

根据图纸设计尺寸，精确计算出拱圈的内外弧尺寸，从而确定拱石尺寸，然后绘制出拱圈块石位置，并对拱石进行编号。加工前，先制做木样板，根据木样板进行拱石的放样、加工，以确保拱圈尺寸。

2. 木拱架施工

由于本桥墩身较高，木拱架采用撑架式，见图1。

图1 拱架布置图

即每孔中设两个框架支墩，支墩基础采用圆木桩。支墩表面铺设圆木纵横分配梁，然后在纵梁上部立设拱盔，在拱盔的斜梁上分别钉设弧形垫木，方木横梁，最后在表面铺设30mm厚木模板，为了加强拱架整体性，各杆件间的均用扒钉钉设牢固。在拱盔底层拉杆同支墩纵梁间安设10cm厚方木楔块，以备折模卸拱。为减少拱架的变形，各立杆的间孔隙均用木楔楔紧，同为拱架设置适当的预拱量。

3. 拱圈砌筑

拱圈采用分段对称砌筑，分段方法见图2。

图2 拱圈分段砌筑顺序图

每段长度大致相等，砌筑顺序按图中1 2 3 4 5 6

的顺序进行，为保证施工质量，施工时分别在拱脚、5号块同3号块之间以及预留30~40cm空缝，在拱圈施工完毕后再采用砂浆自两拱脚向拱顶对称进行灌缝。拱顶石（即6号块）在拱圈其它部位施工完毕，填缝砂浆强度达设计的50%后在气温较低的凌晨进行。拱顶石砌完后立即在其两侧灌浆。

在拱圈与两侧小拱横联系处预留五角石，小拱拱圈采用在支架上一次砌筑成型，具体方法同前。

4. 拱上建筑施工 在拱圈合拢砂浆强度达到设计的30%后，即进行拱上建筑的施工。侧墙混凝土模板采用竹胶板。混凝土采用手推车人工运输。送入模，捅入式振动棒捣固密实。拱腔填料按规范及设计要求分层填筑，打夯机夯压密实。

拱上建筑施工时按照由拱脚至拱顶的顺序对称、均衡地施工。

5. 拱架的拆除

当拱圈及拱上建筑施工完毕、圬工强度达到设计要求时，在现场监理的许可下，即进行拱架的拆除工作。为了保证拱架拆除时，其所支撑的重量能逐渐转移到拱自身来承受，严格按落架顺序逐步敲松拱盔立桩下面的卸架楔木，使拱架均匀下落。

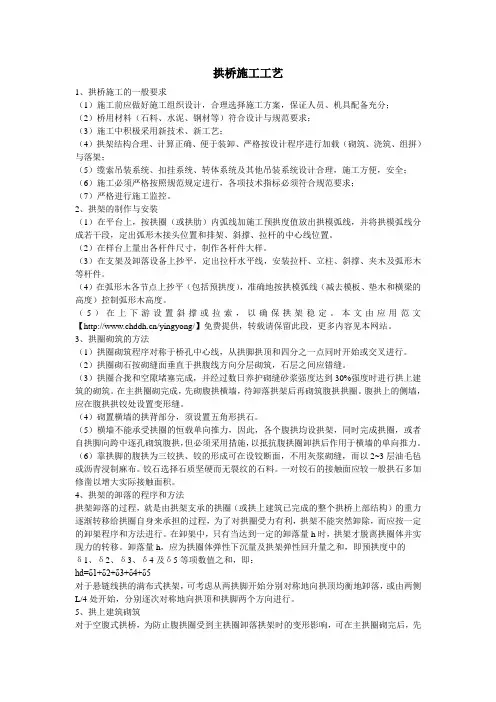

拱桥施工工艺

1、拱桥施工的一般要求

（1）施工前应做好施工组织设计，合理选择施工方案，保证人员、机具配备充分；

（2）桥用材料（石料、水泥、钢材等）符合设计与规范要求；

（3）施工中积极采用新技术、新工艺；

（4）拱架结构合理、计算正确、便于装卸、严格按设计程序进行加载（砌筑、浇筑、组拼）与落架；

（5）缆索吊装系统、扣挂系统、转体系统及其他吊装系统设计合理，施工方便，安全；

（6）施工必须严格按照规范规定进行，各项技术指标必须符合规范要求；

（7）严格进行施工监控。

2、拱架的制作与安装

（1）在平台上，按拱圈（或拱肋）内弧线加施工预拱度值放出拱模弧线，并将拱模弧线分成若干段，定出弧形木接头位置和排架、斜撑、拉杆的中心线位置。

（2）在样台上量出各杆件尺寸，制作各杆件大样。

（3）在支架及卸落设备上抄平，定出拉杆水平线，安装拉杆、立柱、斜撑、夹木及弧形木等杆件。

（4）在弧形木各节点上抄平（包括预拱度），准确地按拱模弧线（减去模板、垫木和横梁的高度）控制弧形木高度。

（5）在上下游设置斜撑或拉索，以确保拱架稳定。本文由应用范文【/yingyong/】免费提供，转载请保留此段，更多内容见本网站。

3、拱圈砌筑的方法

（1）拱圈砌筑程序对称于桥孔中心线，从拱脚拱顶和四分之一点同时开始或交叉进行。

（2）拱圈砌石按砌缝面垂直于拱腹线方向分层砌筑，石层之间应错缝。

（3）拱圈合拢和空隙堵塞完成，并经过数日养护砌缝砂浆强度达到30%强度时进行拱上建筑的砌筑。在主拱圈砌完成，先砌腹拱横墙，待卸落拱架后再砌筑腹拱拱圈。腹拱上的侧墙，应在腹拱拱铰处设置变形缝。

（4）砌置横墙的拱背部分，须设置五角形拱石。

（5）横墙不能承受拱圈的恒载单向推力，因此，各个腹拱均设拱架，同时完成拱圈，或者自拱脚向跨中逐孔砌筑腹拱，但必须采用措施，以抵抗腹拱圈卸拱后作用于横墙的单向推力。

（6）靠拱脚的腹拱为三铰拱、铰的形成可在设铰断面，不用灰浆砌缝，而以2~3层油毛毡或沥青浸制麻布。铰石选择石质坚硬而无裂纹的石料。一对铰石的接触面应较一般拱石多加修凿以增大实际接触面积。

万达广场景观人行拱桥

施

工

方

案

编制：

复核：

二0一0年五月二日

施 工 方 案

一、工程概况

其结构上部为拱桥，下部为重力台配扩大基

其结构上部为拱桥，下部为重力台配扩大基础。上部结构由拱圈、立墙、桥面板、桥面铺装等组成。

二、施工准备

1、施工场地

在桥头50m距离范围内设置面积为40*20m宽钢筋加工场地，铺设一层10cm

瓜子片。

2、施工用水

利用现场湖泊用水。饮用水利用场区内自来水。

3、施工用电

就近架设线路，接380kv线路，配置一固定配电箱，两移动配电箱

4、施工道路

利用场区内道路，运送材料、桥两侧回填压实作为施工作业区域。

5、人工、材料、机械准备

a、设置管理人员木工班(含架子工4人)、钢筋班10人；

b、周转料：方木、模板、钢管、卡子、上下底托等根据现场配置进行计算。主材：钢筋、水泥、碎石、石灰等根据工程进度及现场用量施工员提材料计划。

c、小型机械：弯曲机、切割机、曲直机、电焊机、木工切割机、手提锯等

三、施工方案

㈠、施工方法

⑴、桩基及承台基础

桩基基础设计钻孔桩，考虑机械作业平台在水中，进出场等因素，拟改为人工挖孔桩，四周人工筑围堰，开挖工程中采用水泵抽水，加快支护护壁的方法。钢筋笼集中在加工场地加工，吊车吊装放入孔内。砼采用商品砼，砼运输车运输，桥台用滑槽入模浇注基础砼，桥墩用地泵泵送砼。桩基砼浇筑需挂设串桶进行浇注，防止砼产生离析。桩身砼强度达到75%以上后，人工破除桩头，桩基检测依据设计采用超声波检测，委托有资质的检测单位进行检测，出具检测报告。承台基础模板采用多层板木模，背肋用方木加固。

⑵、桥墩、台身、挡墙

先施工桥台挡墙，后施工台身，再施工桥墩拱座。桥台施工时注意预留钢筋与台身锚固，台身采用C20片石砼，砂浆采用砂浆拌和机就地生产。模板采用多层板木模，方木作背肋并加固，Φ14拉杆对称拉，配长短钢管作支撑。砼用滑槽入模浇注基础砼。桥墩拱座采用吊车送砼。

古代石拱桥施工方法

古代石拱桥作为中国古代工程的杰作之一，在历史上留下了浓墨重彩的一笔。其巧妙的设计和卓越的施工技术，使得石拱桥能够经久耐用地屹立于江河之间。本文将介绍古代石拱桥的施工方法，带你一窥中国古代建筑工程的伟大。

1. 基础处理

古代石拱桥的施工首先要对桥墩进行基础处理。在选择桥址时，要注意选择地势较高且地质稳定的地方，以确保桥墩的稳固性。首先，在河床上修建石堤筑墩，然后在石堤上打下桩基，并将其固定于河床。接下来，开始进行第一道石墩的建设。

2. 石墩建设

古代石拱桥多采用石墩作为桥墩结构。石墩的建设需要经历多个步骤。首先，选用质地坚硬、纹路清晰的石材，并经过精心的切割和加工，以确保墩石的外观和结构完整性。然后，使用木模板搭建墩石的形状，并将石块一块一块地嵌入到模板中，最后倒入石灰和黄土的混合物用于固结。在墩石建设过程中，要不断调整模板，以确保每块石材的稳定性和结构的均匀性。

3. 拱圈建设

石拱桥的核心部分就是石拱，而拱圈就是支撑石拱的重要结构。拱圈的建设是古代石拱桥施工的关键步骤之一。首先，在桥墩之间铺设夯实的碎石层，然后在碎石层上用木模板搭建出拱圈的形状。接下来，施工者需要根据设计要求按序将石块一块一块地垒砌起来，通过适当的油灰和砂浆将其固定在一起。

4. 填土加固

为了增强石拱桥的稳定性和承重能力，在拱圈建设完成之后，需要进行填土加固。施工者将土石均匀地堆积在石拱上，并使用夯实机械对土层进行压实，使其紧密结合，以增加桥墩的稳定性。同时，在施工过程中需要进行不断的监测和调整，确保填土层的厚度和均匀性。

5. 桥面铺设 最后一步是进行桥面的铺设。古代石拱桥通常使用青石板或石板作为桥面材料。施工者将石板一块一块地铺在桥墩之间，并使用适当的胶合剂将其粘合在一起，以确保桥面的平整和稳固。在铺设石板的过程中，需要使用水平仪和测量工具进行精确调整，以确保桥面的平直和均匀性。

综上所述，古代石拱桥的施工方法虽然简单，但却需要经历许多繁琐的工序和技术要求。通过精心设计、精湛的切割和垒砌技术，施工者们成功地创造出了许多雄伟壮丽的石拱桥。这些石拱桥不仅在工程学上具有重要意义，也是中国古代建筑工程的珍贵遗产。
