激光雷达测量技术及其应用研究

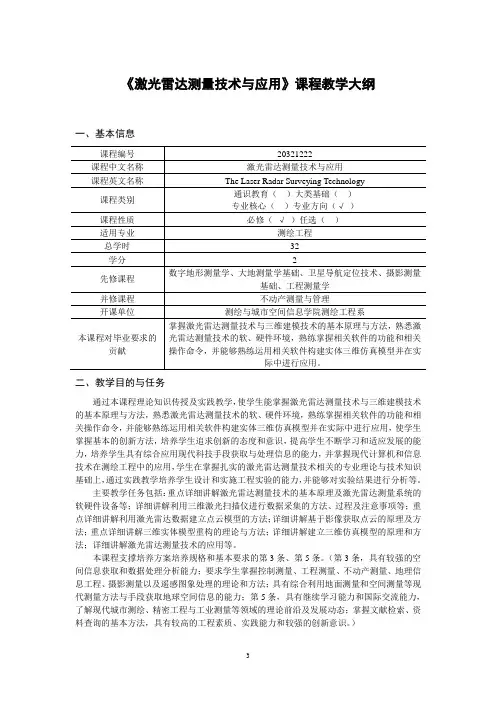

3 《激光雷达测量技术与应用》课程教学大纲

一、基本信息

课程编号 20321222

课程中文名称 激光雷达测量技术与应用

课程英文名称 The Laser Radar Surveying Technology

课程类别 通识教育（ ）大类基础（ ）

专业核心（ ）专业方向（√ ）

课程性质 必修（ √ ）任选（ ）

适用专业 测绘工程

总学时 32

学分 2

先修课程 数字地形测量学、大地测量学基础、卫星导航定位技术、摄影测量基础、工程测量学

并修课程 不动产测量与管理

开课单位 测绘与城市空间信息学院测绘工程系

本课程对毕业要求的贡献 掌握激光雷达测量技术与三维建模技术的基本原理与方法，熟悉激光雷达测量技术的软、硬件环境，熟练掌握相关软件的功能和相关操作命令，并能够熟练运用相关软件构建实体三维仿真模型并在实际中进行应用。

二、教学目的与任务

通过本课程理论知识传授及实践教学，使学生能掌握激光雷达测量技术与三维建模技术的基本原理与方法，熟悉激光雷达测量技术的软、硬件环境，熟练掌握相关软件的功能和相关操作命令，并能够熟练运用相关软件构建实体三维仿真模型并在实际中进行应用，使学生掌握基本的创新方法，培养学生追求创新的态度和意识，提高学生不断学习和适应发展的能力，培养学生具有综合应用现代科技手段获取与处理信息的能力，并掌握现代计算机和信息技术在测绘工程中的应用，学生在掌握扎实的激光雷达测量技术相关的专业理论与技术知识基础上，通过实践教学培养学生设计和实施工程实验的能力，并能够对实验结果进行分析等。

主要教学任务包括：重点详细讲解激光雷达测量技术的基本原理及激光雷达测量系统的软硬件设备等；详细讲解利用三维激光扫描仪进行数据采集的方法、过程及注意事项等；重点详细讲解利用激光雷达数据建立点云模型的方法；详细讲解基于影像获取点云的原理及方法；重点详细讲解三维实体模型重构的理论与方法；详细讲解建立三维仿真模型的原理和方法；详细讲解激光雷达测量技术的应用等。

激光雷达测距系统的设计与实现

随着科技的不断发展和进步，激光雷达测距技术在物联网、自动驾驶、智能机器人等领域的应用越来越广泛。本文将介绍一种基于激光雷达的测距系统的设计与实现。

一、需求分析

设计一个基于激光雷达的测距系统，需要解决以下几个问题：

1.测距精度：系统应具备较高的测距精度，以满足各种应用场景的实际需求。

2.扫描角度：激光雷达的扫描范围应能满足应用场景的需求。同时，扫描角度越大，激光雷达所涉及到的场景就越广泛。

3.响应速度：系统应能够在较短的时间内响应并输出距离数据，以实现实时控制。

二、系统设计

1.硬件设计

激光雷达测距系统的硬件主要包括激光器、接收器、信号处理器等模块。 激光器：激光雷达使用的是红外激光器，其波长为905nm。激光器的输出功率一般在几mW到几十mW之间，越高的功率通常意味着更远的测距距离和更高的探测灵敏度。

接收器：接收器主要是将激光雷达反射回来的光信号转换成电信号。通常采用光电二极管作为接收器，其响应速度可以达到纳秒级。

信号处理器：信号处理器主要是对接收到的信号进行数字信号处理，提取出有用的距离信息并输出到终端设备。现代激光雷达系统通常使用FPGA或DSP等高性能处理器来完成数字信号处理。

2.软件设计

激光雷达测距系统的软件主要包括驱动程序、信号捕获程序、数据处理程序等。

驱动程序：激光雷达测距系统的驱动程序通常基于通用的串行或USB接口协议。驱动程序主要负责将计算机通过串行或USB接口连接到激光雷达系统并控制其工作。

信号捕获程序：信号捕获程序主要用于捕获激光雷达反射回来的信号，并将其转换成数字信号。此外，由于激光雷达的工作需要精准的时序控制，因此信号捕获程序还需要精确的时钟同步机制。 数据处理程序：数据处理程序主要用于对采集到的距离信息进行处理，并将处理后的数据输出到终端设备上。数据处理程序一般分为实时处理和离线处理两种方式。

三、实现过程

1.硬件实现

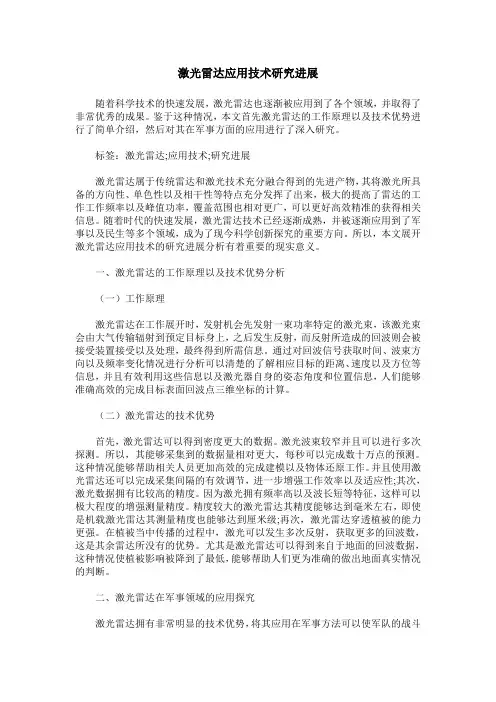

激光雷达应用技术研究进展

随着科学技术的快速发展，激光雷达也逐渐被应用到了各个领域，并取得了非常优秀的成果。鉴于这种情况，本文首先激光雷达的工作原理以及技术优势进行了简单介绍，然后对其在军事方面的应用进行了深入研究。

标签：激光雷达;应用技术;研究进展

激光雷达属于传统雷达和激光技术充分融合得到的先进产物，其将激光所具备的方向性、单色性以及相干性等特点充分发挥了出来，极大的提高了雷达的工作工作频率以及峰值功率，覆盖范围也相对更广，可以更好高效精准的获得相关信息。随着时代的快速发展，激光雷达技术已经逐渐成熟，并被逐渐应用到了军事以及民生等多个领域，成为了现今科学创新探究的重要方向。所以，本文展开激光雷达应用技术的研究进展分析有着重要的现实意义。

一、激光雷达的工作原理以及技术优势分析

（一）工作原理

激光雷达在工作展开时，发射机会先发射一束功率特定的激光束，该激光束会由大气传输辐射到预定目标身上，之后发生反射，而反射所造成的回波则会被接受装置接受以及处理，最终得到所需信息。通过对回波信号获取时间、波束方向以及频率变化情况进行分析可以清楚的了解相应目标的距离、速度以及方位等信息，并且有效利用这些信息以及激光器自身的姿态角度和位置信息，人们能够准确高效的完成目标表面回波点三维坐标的计算。

（二）激光雷达的技术优势

首先，激光雷达可以得到密度更大的数据。激光波束较窄并且可以进行多次探测。所以，其能够采集到的数据量相对更大，每秒可以完成数十万点的预测。这种情况能够帮助相关人员更加高效的完成建模以及物体还原工作。并且使用激光雷达还可以完成采集间隔的有效调节，进一步增强工作效率以及适应性;其次，激光数据拥有比较高的精度。因为激光拥有频率高以及波长短等特征，这样可以极大程度的增强测量精度。精度较大的激光雷达其精度能够达到毫米左右，即使是机载激光雷达其测量精度也能够达到厘米级;再次，激光雷达穿透植被的能力更强。在植被当中传播的过程中，激光可以发生多次反射，获取更多的回波数，这是其余雷达所没有的优势。尤其是激光雷达可以得到来自于地面的回波数据，这种情况使植被影响被降到了最低，能够帮助人们更为准确的做出地面真实情况的判断。

激光雷达在水文测量中的应用研究

近年来，激光雷达技术的发展推动了各领域的进步，其中水文测量领域也受益于它的应用。激光雷达的高精度、高分辨率等特点，使其成为复杂水文系统测量的重要工具。

激光雷达技术的基本原理是利用激光束的反射来获取地形信息。在水文测量中，激光雷达可以用于获取水深、水位、河床形态等信息。通过对激光雷达数据的处理，可以进一步得到河流水位变化、洪水漫滩范围、海岸带漫水等重要水文信息。因此，激光雷达在水文测量中具有重要的应用价值。

一、激光雷达在河流水面高程测量中的应用

激光雷达可以通过扫描水面来获取水面高程数据，并通过对数据进行处理来得到河流水位的变化。激光雷达测量水面高程的方法主要有两种，一种是测量水面与地面之间的距离，另一种是测量水面两侧与水面垂线的夹角。通过测量水面的高程及水面位移，可以得到水体的流速、流量等水文参数。

二、激光雷达在河床形态测量中的应用

河床的形态特征是影响河流水动力学、河床稳定性和河岸生态等方面的重要因素。利用激光雷达测量河床形态可以获取河床高程、宽度、深度等数据，从而评估河床的形态变化和河岸漫滩的变化。比较常见的是，利用多波束激光雷达进行测量。通过多个激光束同时扫描，可以得到多个平面的底面数据，使河床表面等复杂形态变现尽在掌握之中。

三、激光雷达在海岸带漫水现象测量中的应用

海岸带是地球重要的生态系统之一，然而海水的侵蚀与升水却在不断威胁这一生态系统的完好性。通过激光雷达技术的应用，可以更加精确地测量海岸线周围的漫水范围，评价海岸带的生态环境。同时，激光雷达可以通过在不同的时间段内对海岸线的测量，在诸多试验中指导协调沿海栖息地的保护工作

四、激光雷达在洪水漫滩范围测量中的应用

激光雷达技术可以对洪水发展的实时演变进行监测和评估。利用激光雷达扫描河道的技术，建立三维地形模型，可以清晰地显示河道及周边地貌，对河床、河道大小等进行高精度测量。通过对激光雷达数据的处理，可以建立数字高程模型（DEM），再将DEM与水位数据结合，就可以得到洪水的漫滩范围，从而指导应急救援及堤防建设的工作。
