PLC在电气自动化系统中的应用

中国科技期刊数据库科研　

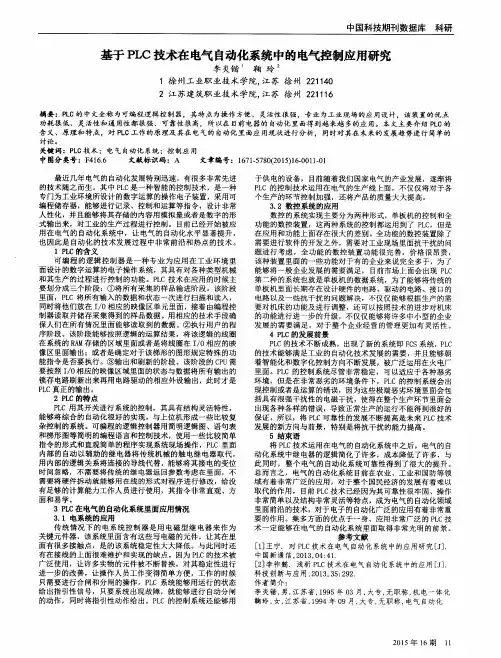

基于ＰＬＣ技术在电气自动化系统中的电气控制应用研究　

李炎锴’鞠玲　

１徐州工业职业技术学院，江苏徐州Ｉ　２２１　１４０　

２江苏建筑职业技术学院，江苏徐州２２１１１６　

摘要：ＰＬＯ的中文全称为可编程逻辑控制器，其特点为操作方便、灵活性很强，专业为工业现场的应用设计，该装置的优点　功耗很低、灵活性和通用性都很强、可靠性很高，所以在目前电器的自动化里面得到越来越多的应用。本文主要介绍ＰＬＣ的　

含义、原理和特点，对ＰＬＣ工作的原理及其在电气的自动化里面应用现状进行分析，同时对其在未来的发展趋势进行简单的　

讨论。　关键词：ＰＬＣ技术：电气自动化系统：控制应用　

中图分类号：Ｆ４１６．６　文献标识码：Ａ　文章编号：１６７１。５７８０（２０１５）１６—００１１一Ｏ１　

最近几年电气的自动化发展特别迅速，有很多非常先进　

的技术随之而生。其中ＰＬＣ是一种智能的控制技术，是一种　

专门为工业环境所设计的数字运算的操作电子装置，采用可　

编程储存器，能够进行记录、控制和运算等指令，设计非常　人性化，并且能够将其存储的内容用模拟量或者是数字的形　

式输出来，对工业的生产过程进行控制。目前已经开始被应　

用在电气的自动化系统中，让电气的自动化水平显著提升，　

也因此是自动化的技术发展过程中非常前沿和热点的技术。　

１　ＰＬＣ的含义　

可编程的逻辑控制器是一种专业为应用在工业环境里　面设计的数字运算的电子操作系统，其具有对各种类型机械　

和其生产的过程进行控制的功能。ＰＬＣ技术在应用的时候主　

要划分成三个阶段：①将所有采集的样品输进阶段。该阶段　

里面，ＰＬＣ将所有输入的数据和状态一次进行扫描和读入，　

同时将他们放在Ｉ／Ｏ相应的映像区单元里面，接着由编程控　制器读取并储存采集得到的样品数据。用相应的技术手段确　

保人们在所有情况里面能够读取到的数据。②执行用户的程　

序阶段。该阶段能够按照逻辑的运算结果，将该逻辑的线圈　

在系统的ＲＡＭ存储的区域里面或者是将线圈在Ｉ／Ｏ相应的映　

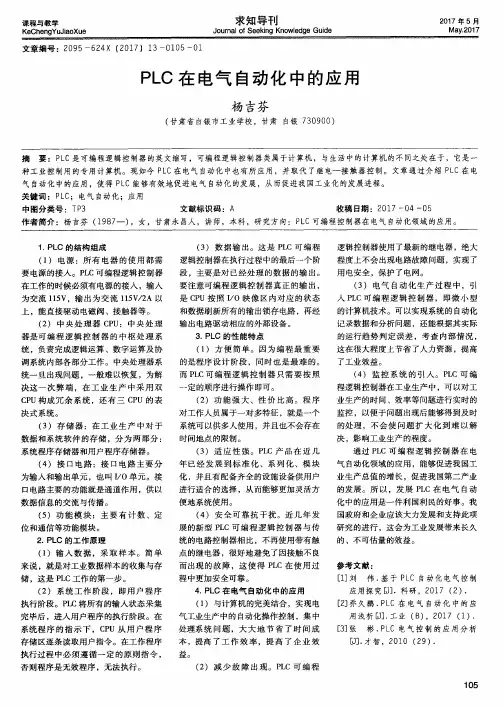

课程与教学　ＫｅＣｈｅｎｇＹｕＪｉａ０Ｘｕｅ　求知导刊　Ｊｏｕｒｎａｌ　ｏｆ　Ｓｅｅｋｉｎｇ　Ｋｎｏｗｌｅｄｇｅ　Ｇｕｉｄｅ　２０１７年５月　Ｍａｙ．２０１　７　

摘　要：ＰＬＣ是可编程逻辑控制器的英文缩写，可编程逻辑控制器类属于计算机，与生活中的计算机的不同之处在于，它是一　

种工业控制用的专用计算机。现如今Ｐ　ＬＣ在电气自动化中也有所应用，并取代了继电一接触器控制。文章通过介绍ＰＬＣ在电　气自动化中的应用，使得Ｐ　ＬＣ能够有效地促进电气自动化的发展，从而促进我国工业化的发展进程。　

关键词：ＰＬＣ；电气自动化；应用　

中图分类号：ＴＯ３　文献标识码：Ａ　收稿日期：２Ｏ１７—０４—０５　

作者简介：杨吉芬（１９８７一），女，甘肃永昌人，讲师，本科，研究方向：Ｐ　ＬＣ可编程控制器在电气自动化领域的应用。　

１．ＰＬＣ的结构组成　（１）电源：所有电器的使用都需　

要电源的接入。ＰＬＣ可编程逻辑控制器　

在工作的时候必须有电源的接入，输入　

为交流１１５Ｖ，输出为交流１１５Ｖ／２Ａ以　

上，能直接驱动电磁阀、接触器等。　（２）中央处理器ＣＰＵ：中央处理　

器是可编程逻辑控制器的中枢处理系　统，负责完成逻辑运算、数字运算及协　

调系统内部各部分工作。中央处理器系　统一旦出现问题，一般难以恢复，为解　

决这一次弊端，在工业生产中采用双　

ＣＰＵ构成冗余系统，还有三ＣＰＵ的表　

决式系统。　

（３）存储器：在工业生产中对于　

数据和系统软件的存储，分为两部分：　

系统程序存储器和用户程序存储器。　（４）接口电路：接口电路主要分　

为输人和输出单元，也叫Ｉ／Ｏ单元。接　

口电路主要的功能就是通道作用，供以　

数据信息的交流与传播。　（５）功能模块：主要有计数、定　

位和通信等功能模块。　

２．ＰＬＣ的工作原理　

（１）输人数据，采取样本。简单　

来说，就是对工业数据样本的收集与存　储，这是ＰＬＣ工作的第一步。　

（２）系统工作阶段，即用户程序　

执行阶段。ＰＬＣ将所有的输入状态采集　

龙源期刊网

PLC在电气自动化中的应用

作者：刘靖德 于满江

来源：《科学与财富》2018年第19期

摘 要：电气自动化是体现一个国家工业水平高低的参考因素，在建设现代化工业强国的历史时期，电气自动化得到了飞速发展。PLC技术是一项基于计算机技术的智能控制技术，这项技术在电气自动化中得到了广泛的应用。在未来的电气设备自动化发展中也必将有着广阔的发展前景。本文就PLC在电气自动化中的应用展开探析。

关键词：PLC；电气自动化；应用

前言：PLC就是一种数字运算操作电子系统。在本文中简单论述了PLC的定义后，对PLC的工作原理加以介绍，并分析了PLC在使用方面的技术优势，最后针对PLC在顺序控制、开关量控制和空调使用方面的应用加以阐释，希望可以给读者带来帮助。

1.PLC相关内容综述

1.1PLC的定义

PLC为可编程逻辑控制器，它是一种数字运算操作的电子系统。它采用的是可编程序的存储器，在其内部可以进行存储执行逻辑运算，顺序控制，定时，计数和算术运算等操作的指令，并且通过数字式、模拟式的输入和输出，从而达到控制各种机械和生产过程的目的。PLC主要结合计算机与继电接触控制等技术，并且让通信和计算机技术以及往常通用的继电器控制技术这三大类不同技术的可编程控制器一同发挥作用，从而实现工业控制设备专业化，特殊化，便捷化于一体的可操作性。就目前的发展情况而言，PLC主要分为现场控制系统与集散控制系统两种。它能够对系统进行科学化的控制。随着信息设备不断的优化，PLC系统也在原来的基础上实现优化，使自身也具有了开放性特征。PLC这一技术在一定程度上有效的保障了电气自动化控制的可靠性与便捷性。所以PLC作为应用十分广泛的新型自动化控制装置，被应用于工业领域。

1.2PLC的工作原理

PLC的工作原理通常情况下被人们分为三个过程。首先，工作人员要将事先准备好的样本数据输入到机器中，然后利用PLC系统中的扫描功能进行细致的扫描，完成扫描工作后进行数据状态的读取工作，经过一系列操作后，读取的数据会被储存为映像区单位。数据样本采集工作顺利完成后，工作人员要认真的将个个信息储存在相应的单元内。需要注意的是，工作人员必须对每一个程序都十分了解，时刻注意保证脉冲信号的可读取，在任何情况下都能准确的读入数据信息。接下来就是数据程序的执行阶段。在此过程中PLC扫描用户程序的顺序是自上而下的，而且机器会按照一定的顺序进行线路的运算，而扫描的线路通常是由各个触点组合龙源期刊网

PLC技术在电气工程自动化控制中的应用

摘要：PLC技术具有高可靠性、灵活性、可编程性以及可扩展性的特点，逐渐取代了传统的继电器控制系统，成为了自动化领域的主流控制技术。在电气工程自动化控制中，PLC技术的应用范围广泛，不断推动着工业控制系统的发展与创新。

关键词：PLC技术；电气工程；自动化控制应用

引言

PLC技术是一种专门为工业环境设计的数字电子设备，通过编程实现对各种机械或电子系统的控制。在电气工程自动化控制中，PLC技术可以实现开关量的控制、模拟量的处理、数学运算等功能，帮助企业实现更高效、精准的生产过程控制，推动电气工程自动化控制领域的持续发展。

1 PLC技术的原理概述

PLC（可编程逻辑控制器）是一种专用的计算机控制系统，它通过编写程序实现对各种工业过程的自动控制。PLC系统由CPU（中央处理器）、存储器、输入模块、输出模块以及通信模块等组成。输入模块接收来自传感器、按钮、开关等设备的信号，并将信号转换成数字信号。这些输入信号包括触发信号、状态信号或指令信号等。CPU根据程序控制代码，对输入信号进行处理和判断，并执行相应的逻辑操作。CPU是PLC系统的核心部件，负责处理数据和控制信号。存储器用于保存程序控制代码、数据以及结果。它可以分为程序存储器和数据存储器两部分。输出模块接收CPU处理后的信号，并将数字信号转换成相应的物理信号，控制执行器、继电器、电机等设备的运行。通信模块负责与其他外部设备进行数据交换和通信，例如连接人机界面、上位机以及其他PLC系统等。PLC系统工作时，根据预设的程序控制逻辑，CPU定期扫描输入信号，读取状态并处理，根据程序的逻辑运算结果，控制输出模块产生相应的输出信号。

2 PLC技术在电气工程自动化控制当中的应用研究

2.1PLC在控制开关当中的应用

在生产线上，有多个设备需要按照特定的顺序和时间进行启动和停止。PLC可以通过输入模块接收传感器信号，监测相关设备的状态，并根据预设的程序逻辑，控制输出模块对各个设备进行启停控制。这样可以实现整个生产线的自动化运行。在建筑物或工业场所，常常需要对照明灯具进行控制。PLC可以通过输入模块接收光感、时间等信号，根据预设的配置和程序逻辑，控制输出模块对照明灯具进行开关、调光等控制操作。这样可以实现智能化的照明管理，提高能源利用效率。在温度控制领域，例如冷库、温室等环境，常常需要对温度进行精确的控制。PLC可以通过输入模块接收温度传感器的信号，根据预设的控制算法和温度范围，控制输出模块控制加热器、冷却器等设备的运行，达到温度控制的目的。在工业生产过程中，常常需要对液位、压力、流量等参数进行控制。PLC可以通过输入模块接收传感器信号，根据预设的程序逻辑，控制输出模块对执行机构（如阀门、泵等）进行控制，实现对液位、压力、流量等参数的稳定控制和调节。
