压铸件常见缺陷及改善对策

常见压铸件缺陷及解决方法

一、流痕

其他名称：条纹。

特征：铸件表面上呈现与金属液流动方向相一致的，用手感觉得出的局部下陷光滑纹路。此缺陷无发展方向，用抛光法能去处。

产生原因：

1、两股金属流不同步充满型腔而留下的痕迹。

2、模具温度低，如锌合金模温低于150℃，铝合金模温低于180℃，都易产生这类缺陷。

3、填充速度太高。

4、涂料用量过多。

排除措施：

1、调整内浇口截面积或位置。

2、调整模具温度，增大溢流槽。

3、适当调整填充速度以改变金属液填充型腔的流态。

4、涂料使用薄而均匀。

二、冷隔，水纹

其他名称：冷接（对接），水纹。

特征：温度较低的金属流互相对接但未熔合而出现的缝隙，呈不规则的线形，有穿透的和不穿透的两种，在外力的作用下有发展的趋势。

产生原因：

1、金属液浇注温度低或模具温度低。

2、合金成分不符合标准，流动性差。

3、金属液分股填充，熔合不良。

4、浇口不合理，流程太长。

5、填充速度低或排气不良。

6、比压偏低。

排除措施：

1、适当提高浇注温度和模具温度。

2、改变合金成分，提高流动性。

3、改进浇注系统，加大内浇口速度，改善填充条件。

4、改善排溢条件，增大溢流量。

5、提高压射速度，改善排气条件。

6、提高比压

三、擦伤

其他名称：拉力、拉痕、粘模伤痕。

特征：顺着脱模方向，由于金属粘附，模具制造斜度太小而造成铸件表面的拉伤痕迹，严重时成为拉伤面。

产生原因：

1、型芯、型壁的铸造斜度太小或出现倒斜度。 2、型芯、型壁有压伤痕。

3、合金粘附模具。

4、铸件顶出偏斜，或型芯轴线偏斜。

5、型壁表面粗糙。

6、涂料常喷涂不到。

7、铝合金中含铁量低于%。

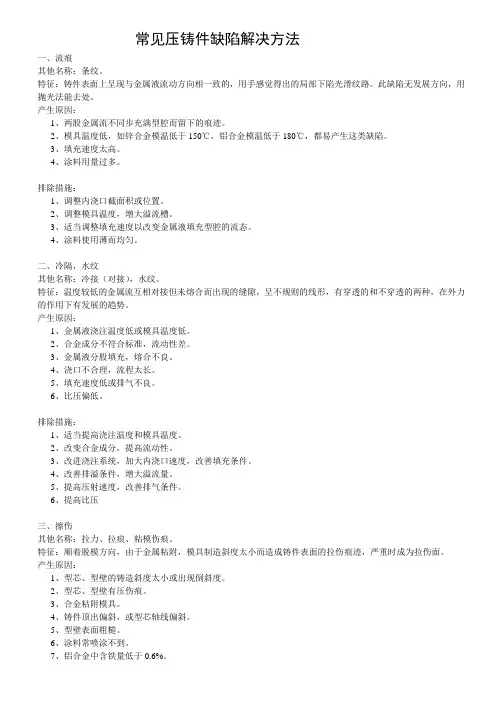

常见压铸件缺陷解决方法

一、流痕

其他名称：条纹。

特征：铸件表面上呈现与金属液流动方向相一致的，用手感觉得出的局部下陷光滑纹路。此缺陷无发展方向，用抛光法能去处。

产生原因：

1、两股金属流不同步充满型腔而留下的痕迹。

2、模具温度低，如锌合金模温低于150℃，铝合金模温低于180℃，都易产生这类缺陷。

3、填充速度太高。

4、涂料用量过多。

排除措施：

1、调整内浇口截面积或位置。

2、调整模具温度，增大溢流槽。

3、适当调整填充速度以改变金属液填充型腔的流态。

4、涂料使用薄而均匀。

二、冷隔，水纹

其他名称：冷接（对接），水纹。

特征：温度较低的金属流互相对接但未熔合而出现的缝隙，呈不规则的线形，有穿透的和不穿透的两种，在外力的作用下有发展的趋势。

产生原因：

1、金属液浇注温度低或模具温度低。

2、合金成分不符合标准，流动性差。

3、金属液分股填充，熔合不良。

4、浇口不合理，流程太长。

5、填充速度低或排气不良。

6、比压偏低。

排除措施：

1、适当提高浇注温度和模具温度。

2、改变合金成分，提高流动性。

3、改进浇注系统，加大内浇口速度，改善填充条件。

4、改善排溢条件，增大溢流量。

5、提高压射速度，改善排气条件。

6、提高比压

三、擦伤

其他名称：拉力、拉痕、粘模伤痕。

特征：顺着脱模方向，由于金属粘附，模具制造斜度太小而造成铸件表面的拉伤痕迹，严重时成为拉伤面。

产生原因：

1、型芯、型壁的铸造斜度太小或出现倒斜度。

2、型芯、型壁有压伤痕。

3、合金粘附模具。

4、铸件顶出偏斜，或型芯轴线偏斜。

5、型壁表面粗糙。

6、涂料常喷涂不到。

7、铝合金中含铁量低于0.6%。

压铸件常见缺陷及解决办法

1、尖角缺陷：表现为在压铸件的边缘和表面出现尖利的角，其原因是模具的固定不牢，模具合模前没有铂精加光等操作，模具和表面间的空隙较大，导致铸件连续流和溅射的金属物料的冷凝无法完全填充到模具内。解决办法是在压铸件的模具制作中要注意模具的固定，还要在合模前进行铂精加光，使模具缝隙尽量控制在最小。

2、翘曲缺陷：表现为铸件胚体过大或模具设计不当，导致部分孔表面被填充的金属物料过度凝固后发生变形。解决办法是提高铸件的成型质量，在模具设计时应注意做到模具中高低正常，同时要增加相应的引流装置，降低铸件表面在压铸过程中的温度，减少物料凝固时间。

3、凹槽缺陷：表现为压铸件内壁或内孔出现浅深不均、粗糙凹槽，一般出现在内壁与模穴孔面间，其原因是模具合模时并未完全排除空气，另外铸件内孔口位、形喉与内壁模穴间距过大，空气中的熔融物料的细沙子难以充分清除也会导致此缺陷的产生。解决办法是采取真空压铸成型，即采用真空室和真空阀将空气真空，以消除空气；另外应改变合模方式和模具设计，减少内孔口位与形喉与内壁模穴间距。

压铸件常见缺陷及改善对策

压铸件是常用的金属制造工艺之一，用于制造各种产品，如汽车零件、电子设备外壳等。然而，压铸件在制造过程中往往会出现一些常见的缺陷，例如气孔、缩松、热裂纹等。为了提高压铸件的质量，需要采取适当的改善对策。

首先，气孔是压铸件中常见的缺陷之一、这主要是由于金属液中溶解的气体在凝固时无法完全排除，导致气孔形成。改善对策包括以下几个方面：

1.改善炉内冶炼过程：合理调节熔化温度和熔化时间，增加金属液中的液体相和气体相之间的接触时间，有助于气体的溶解和脱除。

2.调节压铸机参数：增加射压和射速，可以改善金属液流动性，减少气体残留的可能性。

3.优化压铸模具结构：设计合理的浇口和废渣口，有利于气体的排除，减少气孔的生成。

其次，缩松是另一个常见的缺陷。缩松是指压铸件中因内部金属液冷却不均匀而形成的孔洞或松散区域。改善对策包括以下几个方面：

1.控制金属液的冷却速度：通过调整铸型温度、浇注温度和浇注速度等参数，使金属液冷却均匀，减少缩松的可能性。

2.优化浇口和冷却系统：设计合理的浇口和冷却系统，有利于金属液的流动和冷却，减少缩松的生成。

3.采用适当的金属合金：一些合金具有较好的流动性和凝固性，能够减少缩松的产生。 最后，热裂纹是压铸件常见的缺陷之一、这是由于金属在冷却过程中由于内部应力过大而发生裂纹。改善对策包括以下几个方面：

1.控制冷却速率：通过调节冷却速率，使金属在冷却过程中应力得到释放，减少热裂纹的发生。

2.优化模具设计：设计合理的模具结构，减少金属液在冷却过程中的应力集中，可以减少热裂纹的生成。

3.采用合适的退火工艺：通过合适的退火工艺，使金属在冷却过程中应力得到释放，减少热裂纹的发生。

总之，压铸件常见的缺陷包括气孔、缩松和热裂纹等，需要采取一系列的改善对策来提高压铸件的质量。通过优化工艺参数、改善模具设计和采用合适的金属合金，可以减少这些缺陷的发生，并提高压铸件的品质。
