电力工程课程设计

说明书

设计题目:_______________________

学 院：_______________________

专业班级：_______________________

学 号：_______________________

姓 名：_______________________

指导教师：_______________________

时 间：________年____________学期

I

电力工程课程设计任务书

2014 年 秋 季学期

学 生 姓 名 学 号

专 业 方 向 电气工程及其自动化 班 级

题 目 名 称 某110kV变电站设计（2）

一、设计内容及技术要求：

根据所给条件确定变电所主接线设计方案，设备选型、校验，按要求写出设计说明书，绘出主接线图。

设计基本资料：

1、系统接线：110kV系统按无限大电源系统考虑，110kV进线2回，L1=100km，L2=90km；

2、35kV负荷情况：2回15km线路，每回最大输送5000kW,cosΦ=0.9；2回20km线路，每回最大输送3000kW,cosΦ=0.9。

二、课程设计总结报告要求：

1、设计说明书一份；

2、系统主接线图一张（#2图）；

三、设计进度：

1、收集、查阅资料，一天；

2、方案设计，进行技术经济比较，两天；

3、保护设备选型，两天；

4、计算、校验，两天；

5、编写设计说明书，两天；

6、绘制设计图纸，一天；

7、设计答辩。

指导教师签字：

II

第一章 绪论

本设计叙述了110kV变电站的设计，其内容有：对原始数据资料及变电站的总体分析，拟定电气主接线的方案，按照对电气主接线的基本要求来定性地确定本次设计电气主接线的具体形式。依据规程规定以及最初设计资料的数据，确定本次设计资料的数据。按照电气设备选型的原则，确定此变电站中安装的断路器、隔离开关、电流互感器、电压互感器、母线、避雷器以及接地刀闸的型号，根据型号查出相关技术数据，并逐一分析校验设备以满足运行要求，并就主变保护、配电装置过电压保护内容作出说明。计算的内容有：通过确定具有代表性的短路点，计算三相短路电流，电气设备的选择及校验（包括断路器、隔离开关、电流互感器、母线、避雷器等）。

图纸部分：系统主接线图一张

III

目录

第一章 绪论 ...................................................................................................................................... II

第二章 电气主接线的设计 .............................................................................................................1

2.1.主接线设计的基本要求 .......................................................................................................1

2.1.1可靠性 ........................................................................................................................1

2.1.2灵活性 ........................................................................................................................1

2.1.3经济性 ........................................................................................................................2

2.2本变电站电气主接线设计 ...........................................................................................2

2.5本变电所主接线设计方案 ...........................................................................................4

第三章 负荷统计计算 .......................................................................................................................4

3.1负荷计算目的 .......................................................................................................................4

3.2、负荷计算结果 ....................................................................................................................5

3.3负荷计算汇总表 ...................................................................................................................6

第四章 变压器的选择 .......................................................................................................................6

4.1主变压器的容量和台数的确定 ...........................................................................................6

4.1.1主变压器容量的确定 ................................................................................................6

4.1.2.主变压器台数的确定 ................................................................................................7

4.2变压器相数的确定 ...............................................................................................................7

4.3.主变压器绕组的数量和连接方式的选择 ...........................................................................7

4.4变压器的设计结果 ...............................................................................................................7

第五章 导线选型 ...............................................................................................................................8

5.1.各级电压母线的选择 ...........................................................................................................8

5.2.导线截面的选择 ...................................................................................................................8

第六章 电气设备选择 ..................................................................................................................... 11

6.1电气设备的配置 ................................................................................................................. 11

6.1.1断路器及隔离开关的配置 ...................................................................................... 11

6.1.2电流互感器的配置 .................................................................................................. 11

6.1.3电压互感器的配置 ..................................................................................................12

6.1.4接地刀闸或接地器的配置 ......................................................................................12

6.1.5避雷器的配置 ..........................................................................................................12

6.2 电气设备的选择原则 ........................................................................................................13

合集下载

建筑电气设计说明书

建筑电气设计说明书

建筑电气设计说明书

4.5 建筑电气施工图设计要求

4.5.1 在施工图设计阶段，建筑电气专业设计文件应包括图纸目录、施工设计说明、设计图纸主要设备表、计算书（供内部使用及存档）。

4.5.2 图纸目录：先列新绘制图纸，后列重复使用图。

4.5.3 施工设计说明

1 工程设计概况：应将经审批定案后的初步（或方案）设计说明书中的主要指标录入。

2 各系统的施工要求和注意事项（包括布线、设备安装等）。

3 设备定货要求（亦可附在相应图纸上）。

4 防雷及接地保护等其它系统有关内容（亦可附在相应图纸上）。

5 本工程选用标准图图集编号、页号。

4.5.4 设计图纸

1 施工设计说明、补充图例符号、主要设备表可组成首页，当内容较多时，可分设专页。

2 电气总平面图（仅有单体设计时，可无此项内容）

1） 标注建（构）筑物名称或编号、层数或标高、道路、地形等高线和用户的安装容量；

2）标注变、配电站位置、编号；变压器台数，容量；发电机台数、容量；室外配电箱的编号、型号；室外照明灯具的规格、型号、容量；

3）架空线路应标注：线路规格及走向，回路编号，杆位编号，挡数、档距、杆高，拉线、重复接地、避雷器等（附标准图集选择表）；

4）电缆线路应标注：线路走向、回路编号、电缆型号及规格、敷设方式（附标准图集选择表）、人（手）孔位置；

5） 比例、指北针；

6）图中未表达清楚的内容可附图作统一说明。

3 变，配电站

1）高、低压配电系统图（一次线路图）图中应标明母线的型号、规格；变压器、发电机的型号、规格；标明开关、断路器，互感器、继电器，电工仪表（包括计量仪表）等的型号、规格、整定值。 图下方表格标注：开关柜编号、开关柜型号、回路编号，设备容量，计算电流、导体型号及规格、敷设方法、用户名称、二次原理图方案号，（当选用分格式开关柜时，可增加小室高度或模数等相应栏目）。

2） 平、剖面图 按比例绘制变压器、发电机、开关柜、控制柜、直流及信号柜、补偿柜、支架、地沟、接地装置等平、剖面布置、安装尺寸等，当选用标准图时，应标注标准图编号、页次；标注进出线回路编号、敷设安装方法，图纸应有比例。

建筑电气供配电课程设计说明书

建筑电气供配电课程设计说明书

长春建筑学院电气信息学院

《建筑供配电》课程设计——说明书

2020/2021（二）

专 业： 电气工程及其自动化

班 级： 电094

学生姓名： 胡南南 学号： 31

指导教师： 李可 齐海英

所属院（系）： 电气信息学院

2021 年 6 月 25 日

目 录

1.工程概况和设计要求............................3

1.1工程概况........................................3

1.2设计依据、内容及要求............................3

2.负荷计算及无功功率补偿........................4

2.1负荷计算........................................4

2.2系统负荷计算及无功功率补偿......................7

3.供配电系统一次接线设计.......................11

3.1供电电源.......................................11

3.2负荷分级.......................................11

3.3电力变压器的选择...............................12

3.4电能质量的改善方法.............................12

3.5接地系统设计...................................13

3.6变电所电气主接线设计...........................13

4.高低压电气设备选择...........................14

35kV变电站新建工程电气施工图纸(含初步设计说明书)

35kV变电站新建工程电气施工图纸(含初步设计说明书)

图号：

35千伏变电站新建工程

初步设计说明书

二○一三年八月

35千伏变电站新建工程

批 准：

审 核：

校 核：

编 写：

35千伏变电站新建工程 初步设计说明书

第 1 页 目 录

1 总的部分 ................................................... 2

1.1 设计依据 ........................................................................................................................................ 2

1.2 设计原则 ........................................................................................................................................ 2

1.3 设计内容及范围 ............................................................................................................................ 3

1.4 电力系统 ........................................................................................................................................ 3

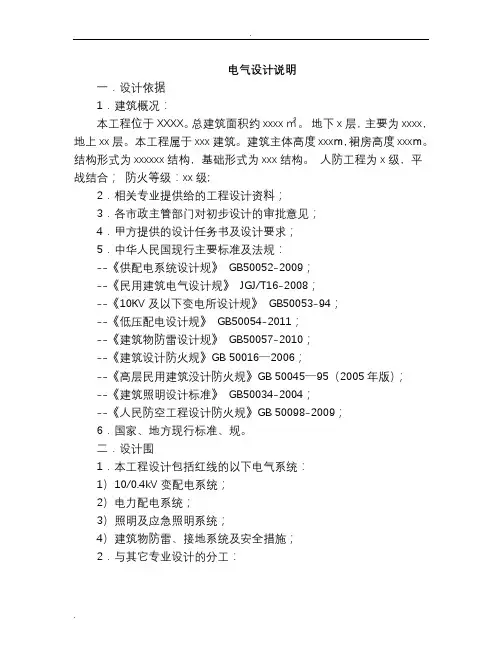

电气设计说明书范本
