温度循环曲线

1 无铅回流焊接工艺曲线，如下图

无铅回流焊工艺参数，如下表

区域 时间 升温速率 峰值温度 降温速率

预热区（室温～150℃） 60～150s ≤2.0℃/s

均温区（150～200℃） 60～120s ＜1.0℃/s

回流区（＞217℃） 60～90s 230-260℃

冷却区（Tmax～180℃） 1.0℃/s≤Slope≤4.0℃/s

说明：􀁺预热区：温度由室温～150℃，温度上升速率控制在2℃/s 左右，该温区时间为60～150s。

􀁺均温区：温度由150℃～200℃，稳定缓慢升温，温度上升速率小于1℃/s，且该区域时间控制在60~120s（注意：该区域一定缓慢受热，否则易导致焊接不良）。

􀁺回流区：温度由217℃～Tmax～217℃，整个区间时间控制在60～90s。

􀁺若有BGA，最高温度：240至260度以内保持约40秒。

􀁺冷却区：温度由Tmax～180℃，温度下降速率最大不能超过4℃/s。

􀁺温度从室温25℃升温到250℃时间不应该超过6 分钟。

􀁺该回流焊曲线仅为推荐值，客户端需根据实际生产情况做相应调整。

􀁺回流时间以30～90s 为目标，对于一些热容较大无法满足时间要求的单板可将回流时间放宽至120s。

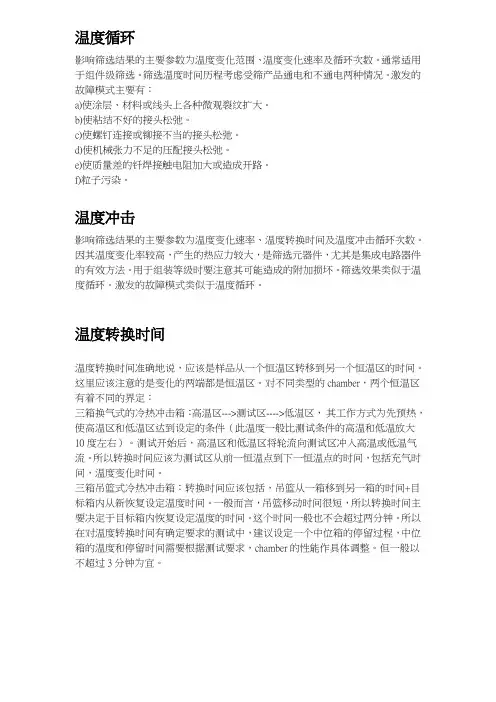

温度循环

影响筛选结果的主要参数为温度变化范围、温度变化速率及循环次数。通常适用于组件级筛选。筛选温度时间历程考虑受筛产品通电和不通电两种情况。激发的故障模式主要有：

a)使涂层、材料或线头上各种微观裂纹扩大。

b)使粘结不好的接头松弛。

c)使螺钉连接或铆接不当的接头松弛。

d)使机械张力不足的压配接头松弛。

e)使质量差的钎焊接触电阻加大或造成开路。

f)粒子污染。

温度冲击

影响筛选结果的主要参数为温度变化速率、温度转换时间及温度冲击循环次数。因其温度变化率较高，产生的热应力较大，是筛选元器件，尤其是集成电路器件的有效方法。用于组装等级时要注意其可能造成的附加损坏。筛选效果类似于温度循环。激发的故障模式类似于温度循环。

温度转换时间

温度转换时间准确地说，应该是样品从一个恒温区转移到另一个恒温区的时间。这里应该注意的是变化的两端都是恒温区。对不同类型的chamber，两个恒温区有着不同的界定：

三箱换气式的冷热冲击箱：高温区--->测试区---->低温区， 其工作方式为先预热，使高温区和低温区达到设定的条件（此温度一般比测试条件的高温和低温放大10度左右）。测试开始后，高温区和低温区将轮流向测试区冲入高温或低温气流。所以转换时间应该为测试区从前一恒温点到下一恒温点的时间，包括充气时间，温度变化时间。

三箱吊篮式冷热冲击箱：转换时间应该包括，吊篮从一箱移到另一箱的时间+目标箱内从新恢复设定温度时间。一般而言，吊篮移动时间很短，所以转换时间主要决定于目标箱内恢复设定温度的时间。这个时间一般也不会超过两分钟。所以在对温度转换时间有确定要求的测试中，建议设定一个中位箱的停留过程，中位箱的温度和停留时间需要根据测试要求，chamber的性能作具体调整。但一般以不超过3分钟为宜。

我对TCT和TST的看法

TCT和TST主要是看其温变率的多少来判定其是什么测试的。

TCT的温变率：<=20C/min
