图形符号图形符号的种类和组成限定符号不能单独使用如交流电动机的图表符号延时过流继电器图形符号图形符号使用一般规定例如带零位手动控制开关在零位置机械操作开关如行程开关在非工作的正常状态断图形符号分类限定符号和常用的其他符号包括电流和电压的种类机械控制接地和接导线和连接器件图形符号连接器件无源元件图形符号包括电阻器半导体和电子管图形符号电能的发生和转换图形符号变流器包括触点测量电信图形符号线路用电设备二进制逻辑单元图形符号模拟单元图的符号电气图用图形符号限定符号和常用的其他符号限定符号见表其图形符号见表其图形符号见表当可变量决定于器件自身的性质时例如电阻随电压变化或温度变化而改变其图形符号见表其图形符号见表表特性量动作相关性图形符号其图形符号见表其图形符号见表其图形符号见表其图形符号见表其图形符号见表其图形符号见表其图形符号见表导线和连接器件图形符号见表其图形符号见表其图形符号见表无源元件图形符号见表其形符号见表其图形符号见表其图形符号见表其图形符号见表半导体管图形符号见表其图形符号见表其图形符号见表其图形符号见表其图形符号见表电能的发生转换图形符号见表绕组及其连接的限定符号内部连接的绕组图形符号见表连接变压器绕组的电机电机部件及类型图形符号见表变压器和电抗器同类型变压器有两种符号形式形式用一个圆表示每个绕组使用符号变压器铁芯的表示见符号的注见表其图形符号见表变流器变流器方框符号见表原电池或蓄电池其图形符号见表见表见表其图形符号见表其图表符号见表其图形符号见表其图形符号见表见表推动但存在自动复位的情其图形符号见表其图形符号见表其图形符号见表其图形符号见表见表机电式有或无继电器继电器及接触器线圈图形符号见表测量继电器其图形符号见表保护器件其图形符号见表其图形符号见表见表其图形符号见表其图形符号见表其图形符号见表其图形符号见表其图形符号见表其图形符号见表其图形符号见表电信图形符号见表其图形符号见表其图形符号见表其图形符号见表如果加上限定符号表示传播的是相干光见表发电站和变电所见表其图形符号见表。

序图形符号说明号1 开关(机械式)电气图形符号2 多级开关一般符号单线表示3 多级开关一般符号多线表示4接触器(在非动作位置触点断开)KM5 接触器(在非动作位置触点闭合)6 负荷开关(负荷隔离开关)电气图用图形符号7 具有自动释放功能的负荷开关8 熔断器式断路器9断路器QF10 隔离开关熔断器一般符号11FU12跌落式熔断器FF13 熔断器式开关14 熔断器式隔离开关15 熔断器式负荷开关16 当操作器件被吸合时延时闭合的动合触点17 当操作器件被释放时延时闭合的动合触点18 当操作器件被释放时延时闭合的动断触点电气图用图形符号19 当操作器件被吸合时延时闭合的动断触点20 当操作器件被吸合时延时闭合和释放时延时断开的动合触点21SB按钮开关(不闭锁)22 旋钮开关、旋转开关(闭锁)SA23 位置开关,动合触点SQ(行程开关) 限制开关,动合触点24 位置开关,动断触点限制开关,动断触点25热敏开关,动合触点注:θ可用动作温度代替26热敏自动开关,动断触点注:注意区别此触点和下图所示热继电器的触点热继电器FR27 具有热元件的气体放电管荧光灯起动器28动合(常开)触点注:本符号也可用作开关一般符号29 动断(常闭)触点30 先断后合的转换触点31 当操作器件被吸合或释放时,暂时闭合的过渡动合触点32 座(内孔的)或插座的一个极33 插头(凸头的)或插头的一个极34 插头和插座(凸头的和内孔的)35 接通的连接片36 换接片37 双绕组变压器38 三绕组变压器39T自耦变压器40 电抗器扼流图41 电流互感器脉冲变压器42 具有两个铁芯和两个二次绕组的电流互感器TA43 在一个铁芯上具有两个二次绕组的电流互感器44 具有有载分接开关的三相三绕组变压器，有中性点引出线的星形-三角形连接45 三相三绕组变压器，两个绕组为有中性点引出线的星形，中性点接地，第三绕组为开口三角形连接46三相变压器星形-三角形连接47 具有有载分接开关的三相变压器星形-三角形连接848三相变压器星形-曲折形连接49 操作器件一般符号50 具有两个绕组的操作器件组合表示法51 热继电器的驱动器件FR52 气体继电器53 自动重闭合器件54 电阻器一般符号55 可变电阻器可调电阻器56 滑动触点电位器57 预调电位器58 电容器一般符号59 可变电容器可调电容器60 双联同调可变电容器61 指示仪表(星号必须按规定予以代表)62PV电压表63PA电流表64 无功电流表电气图形符号65 最大需量指示器(由一台积算仪表操作的)66PR无功功率表67PW功率因素表68PF频率表69 温度计、高温计(θ可由t代替)70 转速表71 积算仪表、电能表(星号必须按规定予以代替)72 安培小时计73PJ电能表(瓦特小时表)74PJR无功电能表75 带发送器电能表76 由电能表操纵的遥测仪表(转发器)77 由电能表操纵的带有打印器材的遥测仪表(转发器)78屏、盘、架一般符号注:可用文字符号或型号表示设备名称序号 图 形 符 号说 明111控制及信号线路(电力及照明用)112原电池或蓄电池113原电池组或蓄电池组114带抽头的原电池组或蓄电池组115接地一般符号116接机壳或接底板117无噪声接地118保护接地119等电位120电缆终端头121电力电缆直通接线盒79列架一般符号80人工交换台、中断台、测量台、业务台等一般符号122 电力电缆连接盒电力电缆分线盒123 控制和指示设备124 报警启动装置(点式-手动或自动) 125 线型探测器126 火灾报警装置127 热128 烟129 易爆气体130 手动启动电气设备常用的单字母符号符号项目种类举例A 组件、部件分离元件放大器、磁放大器、激光器、微波激光器、印制电路板等组件、部件B变换器（从非电量到电量或相反）热电传感器、热电偶C 电容器D 二进制单元延迟器件存储器件数字集成电路和器件、延迟线、双稳态元件、单稳态元件、磁芯储存器、寄存器、磁带记录机、盘式记录机E 杂项光器件、热器件、本表其他地方未提及元件F 保护电器熔断器、过电压放电器件、避雷器G发电机电源旋转发电机、旋转变频机、电池、振荡器、石英晶体振荡器H 信号器件光指示器、声指示器J -- --K 继电器、接触器L 电感器、电抗器感应线圈、线路陷波器、电抗器M 电动机N 模拟集成电路运算放大器、模拟/数字混合器件P 测量设备、试验设备指示、记录、计算、测量设备、信号发生器、时钟Q 电力电路开关断路器、隔离开关R 电阻器可变电阻器、电位器、变阻器、分流器、热敏电阻S 控制电路的开关选择器控制开关、按钮、限制开关、选择开关、选择器、拨号接触器、连接级T 变压器电压互感器、电流互感器U 调制器、变换器鉴频器、解调器、变频器、编码器、逆变器、电报译码器V电真空器件半导体器件电子管、气体放电管、晶体管、晶闸管、二极管W传输导线波导、天线导线、电缆、母线、波导、波导定向耦合器、偶极天线、抛物面天线X 端子、插头、插座插头和插座、测试塞空、端子板、焊接端子、连接片、电缆封端和接头Y 电气操作的机械装置制动器、离合器、气阀Z 终端设备、混合变压器、电缆平衡网络、压缩扩展器、晶体滤波器、网络滤波器、均衡器、限幅器（2）双字母符号双字母符号是由表1-7 中的一个表示种类的单字母符号与另一个字母组成，其组合形式为：单字母符号在前、另一个字母在后。

电气原理图符号大全, 电气原理图符号释义1. 电气原理图的定义和作用电气原理图是一种用来表示电路元件和其连接关系的图形化符号系统。

它使用简洁的线条和符号，将复杂的电路结构和元件功能以一种直观、易理解的方式表达出来。

电气原理图在电路设计、电路分析和电路故障排除等方面发挥着重要作用。

2. 常见电气原理图符号和释义2.1 电源符号•电池图标：代表直流电源或电池。

2.2 基本元件符号•电阻符号：表示电阻元件，用于限制电流。

•电容符号：表示电容元件，用于储存和释放电荷。

•电感符号：表示电感元件，用于储存和释放磁能。

2.3 连接符号•直线：表示两点之间的连接。

•箭头：表示一个信号的流向。

2.4 开关符号•开关符号：用于控制电路的开关状态。

2.5 传感器符号•光敏电阻符号：表示光敏电阻传感器，用于感测光线强度。

•温度传感器符号：表示温度传感器，用于感测环境温度。

•压力传感器符号：表示压力传感器，用于感测环境压力。

2.6 运算符号•比较符号：用于比较两个信号的大小关系。

2.7 功率元件符号•电源符号：表示电源。

•发电机符号：表示发电机，用于产生电能。

•电动机符号：表示电动机，用于转化电能为机械能。

2.8 信号处理符号•滤波器符号：用于滤除信号中的噪声。

•放大器符号：表示信号放大器，用于放大弱信号。

2.9 控制符号•继电器符号：表示继电器，用于电路的开关控制。

•编码器符号：表示编码器，用于将一种形式的信息转化为另一种形式。

•电路开关符号：表示电路开关，用于电路的开关控制。

3. 如何绘制电气原理图绘制电气原理图需要遵循一定的规范，以确保图示的准确性和易读性。

以下是一些绘制电气原理图的基本步骤：1.确定电路的结构和组成元件。

2.选择合适的符号来表示每个元件。

3.使用直线和箭头来表示元件之间的连接和信号流向。

4.根据电路实际情况，添加合适的注释和标记。

5.检查电路图的准确性和易读性，确保符号和连接线的连贯性。

4. 电气原理图的应用场景电气原理图广泛应用于电路设计、电路分析和电路故障排除等领域。

电气图形符号和电气文字符号方便用户查阅、设计电气图纸，昌晖仪表制造有限公司依据最新国家标准、IEC标准，整理了电气图纸设计中最常见的电气符号与大家分功能性文件用电气图形符号直流电图形符号交流电图形符号正极直流电文字符号：DC 交流电文字符号：AC负极中线（中间线）中间线接地柔性连接绞合导线屏蔽导线电缆中的导线端子绞合导线文字符号：WD 端子板文字符号：插座、阴接触件（连接器的）插头、阳接触件（连接器的）插头和插座插座文字符号：XS 插头文字符号：XP连接片断开的连接片电阻连接片文字符号：XB 连接片文字符号：XB 电阻文字符号：RA；R(旧)压敏电阻分路器、带分流和分压端子的电阻器电热元件压敏电阻文字符号:RV 启动电阻器(分流器)文字符号：RS 电加热元件文字符号：EE电容器极性电容器二极管电容器文字符号：CA；C(旧) 二极管文字符号：VD电压调整二极管、单向击穿二极管三极晶体闸流管PNP半导体管稳压二极管文字符号：VV 晶体三极管文字符号：VT PNP半导体管文字符号:V集电极接管壳的PNP半导体管双向三极晶体闸流管电感器、线圈、绕组、扼流圈PNP半导体管文字符号:V 双向晶体闸流管文字符号：VS 扼流线圈文字符号：RA；LC(旧)励磁线圈文字符号：RA；LE(旧)整流器、逆变器原电池、蓄电池组电能发生器、转换的电能发生器逆变器文字符号：TB；UV(旧) 蓄电池文字符号：GB 电能发生器文字符号：GF；GS(旧) 调制器、混频器文字符号：UM光电发生器直流/直流逆变器整流器整流器文字符号：TB；U(旧)隔离开关具有中间断开位置的双向隔离开关负荷开关（负荷隔离开关）隔离开关文字符号：QB；QS(旧) 隔离开关文字符号：QB；QS(旧) 负荷开关文字符号：QB；QS(旧)自动释放功能的负荷开关断路器熔断器式开关断路器文字符号：QA；QF(旧) 熔断器式开关文字符号：QA；QKF(旧)熔断器式隔离开关熔断器式负荷开关接触器、接触器的主动合触点熔断器式隔离开关文字符号：QA；QKF(旧) 接触器触点文字符号：QA；KM(旧)接触器的动断触点静态开关静态（半导体）接触器接触器触点文字符号：QA；KM(旧)熔断器带连杆的熔断器（撞击式熔断器）火花间隙熔断器文字符号：FA；FU(旧) 熔断器文字符号：FA；FU(旧)避雷器开关的一般符号、动合(常开)触点开关的一般符号、动断(常闭)触点避雷器文字符号：F 接触器触点文字符号：KM 中间继电器触点文字符号:KA先断后合的转换触点中间断开的双向转换触点先合后断的转换触点比其他触点提前吸合的常开触点比其他触点滞后吸合的常开触点比其他触点滞后释放的常闭触点其它触点提前释放的常闭触点被吸合时延时闭合的常开触点被释放时延时断开的常开触点时间继电器文字符号：KT 时间继电器文字符号：KT被吸合时延时闭合的常闭触点被释放时延时闭合的常闭触点被吸合时延时闭合、释放时延时断开的常开触点时间继电器文字符号：KT 时间继电器文字符号：KT 时间继电器文字符号：KT手动操作开关一个手动三极开关(形式1) 动合触点且自复位按钮试验按钮文字符号：SE复归按钮文字符号：SR按钮文字符号：SB有常开触点但无自动复位旋转开关有常开触点自复位蘑菇式按钮开关有常开触点钥匙操作的按钮开关转换开关文字符号：SA 按钮文字符号：SB 按钮文字符号：SB防误操作动合常开触点的按钮开关位置开关，常开触点位置开关，常闭触点按钮文字符号：SB 位置开关文字符号：SQ 位置开关文字符号：SQ热敏开关，常开触点热敏开关，常闭触点热敏自动开关，常闭触点热继电器，常闭触点液位控制器，常开触点继电器的线圈热继电器文字符号：BB；FR(旧)连个独立绕组的操作器组合表示法延时吸合继电器的线圈缓慢释放继电器的线圈时间继电器文字符号：KT吸收和缓放继电器的线圈机械保持电器的线圈电子继电器驱动元件静态继电器一般符号，常开触点欠压继电器电流继电器(有最大和最小电流整定值)电流继电器文字符号：瓦斯保护器自动重合闸继电器电压表电压表文字符号：PV无功电流表积算仪表激励的最大需用量指示器无功功率表无功电流表文字符号：FAR 无功功率表文字符号：PR功率因素表相位表频率计功率因素表文字符号：PPF 相位表文字符号：PPA 频率表文字符号:PF同步指示器检流计转速表记录式功率表温度计、高温计组合式记录功率表和无功功率表录波器电度表复费率电度表超量电度表发送器电度表带最大需量记录器电度表无功电度表带最大需量指示器电度表热电偶(形式1)无功电度表文字符号：PJR 最大需量表(负荷监测仪)文字符号：PM 热电偶文字符号：TC热电偶(形式2) 信号转换器带触点的钟热电偶文字符号：TC母钟子钟、钟信号灯信号灯文字符号：HG(绿)；HR(红)闪光型信号灯电喇叭电铃蜂鸣器报警器电机\发电机电气图形符号发电机同步发电机电动机发电机文字符号：G 同步发电机文字符号：GS 电动机文字符号：M同步电动机三相绕组式感应电动机三相鼠笼式感应电动机同步电动机文字符号：MS单相鼠笼式有分相绕组引出端的感应电动机鼠笼式电动机文字符号：MC变压器图形符号双绕组变压器双绕组变压器（形式2）绕组间有屏蔽的双绕组单相变压器变压器文字符号：T一个绕组上有中心点抽头的变压器一个绕组上有中心点抽头的变压器绕组间有屏蔽的双绕组单相变压器星形-三角形连接的三相变压器星形-三角形连接的三相变压器四个抽头星形-星形连接的变压器四个抽头星形-星形连接的变压器单相变压器组成的三相变压器，星形-三角形连接有载分接开关的三相变压器有载分接开关的三相变压器星形-星形-三角形连接三相变压器星形-星形-三角形连接三相变压器自藕变压器单相自藕变压器单相自藕变压器三相自藕变压器，星形连接三相自藕变压器，星形连接可调压的单相自藕变压器可调压的单相自藕变压器三相感应调压器电流电压互感器图形符号扼流线圈电压互感器三绕组电压互感器电压互感器文字符号：TV两个铁芯两个次级绕组电流互感器电流互感器有一个铁芯两个次级绕组电流互感器电流互感器文字符号：TA 电流互感器文字符号：TA三个电流互感器具有三条穿线一次导体的脉冲变压器或电流互感器具有两个铁心，每个铁心有一个次级绕组的三个电流互感器二个电流互感器(第1、3相各有一个；三根次级引线)具有两个铁心，每个铁心有一个次级绕组的二个电流互感器位置文件用电气图形符号规划（设计）的发电站运行的或未加规定的发电站规划(设计)的热电站运行的或未加规定的发电站规划(设计)的变电所、配电所运行的或未加规定的变电所、配电所线路、连线地下线路具有埋入地下连接点的线路接地极接地线水下(海底)线路架空线路管道线路(标注管孔数量)管道线路电缆桥架线路电缆沟线路过孔线路中性线保护线保护接地线中性线和保护线共用线具有保护线和中性线的三相配线向上配电向下配线单根连线汇入线束垂直通过配线线束(方法1) 线束(方法2) 单线连线多线连线避雷带、避雷线、避雷网避雷针物件(轮廓内填写代号或文字) 物件(轮廓内填写代号或文字) 电气箱柜(就近标注种类代号)配电中心动力配电箱应急电力配电箱照明配电箱应急照明配电箱盒(箱)接线盒用户端发电机起动机调节-起动器星-三角起动器可逆式电机直接在线接触器式起动器自藕变压器式起动器带可控整流器的调节-起动器多个电源插座带保护接点(电源插座) 单相(电源插座) 三相(电源插座)三相防爆(电源)插座单相密封(电源)插座三相密封(电源)插座带护板的(电源)插座带单极开关的(电源)插座带连锁开关的(电源)插座具有隔离变压器的插座开关一般符号暗装开关带指示灯的开关单极限时开关多拉单极开关两控单极开关中间开关、等效电路图调光器按钮两个按钮单元组成的按钮盒三个按钮单元组成的按钮盒限时设备、定时器定时开关钥匙开关、看守系统装置散光灯气体放电灯的辅助设备在专用电路上的事故照明灯自带电源的事故照明灯故障灯、危险信号灯，红色闪烁热水器电风扇时钟、时钟记录器电锁安全隔离变压器电动阀电磁阀风机盘管窗式空调器熔断器盒刀开关箱断路器箱、母线槽插接箱接线端子箱固定分支带有保护触点的插座的直通段带有设备箱固定式分支器的直通区域。

常用的电气图形符号1. 电源符号•普通电源符号：用于表示交流电源和直流电源。

交流电源符号是一个波浪线和一个加号，直流电源符号是一个直线和一个加号。

•电池符号：用于表示电池或蓄电池。

电池符号是一个矩形，其中有两条线表示电极。

2. 电阻符号•固定电阻符号：用于表示固定的电阻。

电阻符号是一个波浪线，上面有一个斜线表示电阻的值。

•可变电阻符号：用于表示可调的电阻。

可变电阻符号是一个波浪线和一个箭头，箭头表示可调电阻的位置。

3. 电感符号•单线电感符号：用于表示单线电感。

单线电感符号是一个长方形，上面有一个带有箭头的直线。

•双线电感符号：用于表示双线电感。

双线电感符号是两个平行的线，上面有一个带有箭头的波浪线。

4. 电容符号•极板电容符号：用于表示极板电容。

极板电容符号是两个平行的线，中间有两个相互交叉的直线。

•可变电容符号：用于表示可调的电容。

可变电容符号是两个平行的线，中间有一个可移动的箭头。

5. 开关符号•普通开关符号：用于表示普通的开关。

普通开关符号是一个点和一个弯曲的线。

•双刀开关符号：用于表示双刀开关。

双刀开关符号是一个点和两个弯曲的线。

6. 跳闸开关符号•带弧线的跳闸开关符号：用于表示带弧线的跳闸开关。

带弧线的跳闸开关符号是一个带有弧线的弯曲线。

•不带弧线的跳闸开关符号：用于表示不带弧线的跳闸开关。

不带弧线的跳闸开关符号是一个弯曲线。

7. 接地符号•地线符号：用于表示地线。

地线符号是一个直线和一个斜线，下面有一个点连接到地面。

8. 传感器符号•光敏传感器符号：用于表示光敏传感器。

光敏传感器符号是一个带有箭头的黑色方框。

•温度传感器符号：用于表示温度传感器。

温度传感器符号是一个带有箭头的三角形。

9. 运算符号•加法器符号：用于表示加法器。

加法器符号是一个带有加号的三角形。

•减法器符号：用于表示减法器。

减法器符号是一个带有减号的三角形。

以上是电气工程常用的电气图形符号，掌握这些符号将有助于理解和绘制电气图纸。

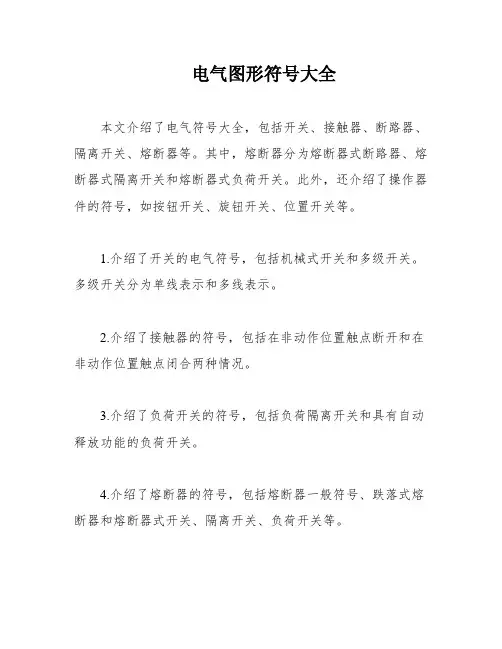

电气图形符号大全本文介绍了电气符号大全，包括开关、接触器、断路器、隔离开关、熔断器等。

其中，熔断器分为熔断器式断路器、熔断器式隔离开关和熔断器式负荷开关。

此外，还介绍了操作器件的符号，如按钮开关、旋钮开关、位置开关等。

1.介绍了开关的电气符号，包括机械式开关和多级开关。

多级开关分为单线表示和多线表示。

2.介绍了接触器的符号，包括在非动作位置触点断开和在非动作位置触点闭合两种情况。

3.介绍了负荷开关的符号，包括负荷隔离开关和具有自动释放功能的负荷开关。

4.介绍了熔断器的符号，包括熔断器一般符号、跌落式熔断器和熔断器式开关、隔离开关、负荷开关等。

5.介绍了操作器件的符号，包括延时闭合的动合触点、延时闭合的动断触点、延时断开的动合触点等。

6.介绍了按钮开关、旋钮开关、位置开关、限制开关等操作器件的符号。

7.介绍了热敏开关和热敏自动开关的符号，其中热敏自动开关需要注意区分热继电器的触点。

8.介绍了双绕组变压器、三绕组变压器、自耦变压器、电抗器、电流互感器、脉冲变压器等的符号。

9.最后介绍了三相变压器的符号，包括星形-三角形连接、星形-曲折形连接等。

其中，具有有载分接开关的三相变压器需要注意星形-三角形连接的方式。

本文介绍了电气设备中常见的符号和组合表示法。

首先是具有两个绕组的操作器件组合表示法，以及热继电器的驱动器件。

接下来介绍了气体继电器、自动重闭合器件、电阻器、可变电阻器、可调电阻器、滑动触点电位器、预调电位器、电、可变电、可调电、双联同调可变电等。

同时，还介绍了指示仪表、电压表、电流表、无功电流表、最大需量指示器、无功功率表、功率因素表、频率表、温度计、高温计、转速表、积算仪表、电能表、安培小时计、电能表、无功电能表、带发送器电能表、由电能表操纵的遥测仪表、由电能表操纵的带有打印器材的遥测仪表等。

最后，介绍了人工交换台、中断台、测量台、业务台等的一般符号，以及控制及信号线路、列架、原电池、接地、电缆终端头、电力电缆连接盒、电力电缆分线盒、报警启动装置、线型探测器、火灾报警装置等的符号和说明。

电气原理图常用符号
1. 平行线：两条平行线之间用较短的斜线连接。

2. 直线：用一条直线表示。

3. 角：两条直线交汇形成一个角，角的两边用直线表示，角尖用一个小圆点表示。

4. 箭头：表示电流的方向，箭头指向沿着电流的流动方向。

5. 电源：一条短直线和一个长直线表示，短直线表示正极，长直线表示负极。

6. 开关：用一个直线连接两条平行线，表示开关的开闭。

7. 电阻：一个平行线与中间相连的直线表示。

8. 电感：两个半圆线和直线相连表示。

9. 电容：两条平行线和中间相连的直线表示。

10. 变压器：两组平行线和相连的直线表示，表示电压的变换。

11. 二极管：一个三角形和一个线段表示，三角形表示二极管
的箭头方向。

12. 三极管：三个箭头方向相反的箭头组成一个三角形。

13. 晶体管：三个箭头方向一致的箭头组成一个三角形。

14. 电池：用一个长直线和两个短直线表示，长直线表示正极，短直线表示负极。

15. 圆圈：圆圈内画上字母或符号表示特定的组件或设备。
