r22制冷原理

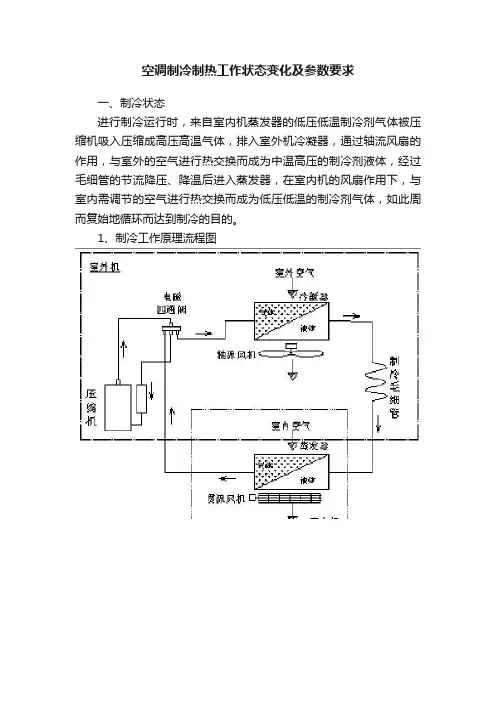

空调制冷制热工作状态变化及参数要求一、制冷状态进行制冷运行时，来自室内机蒸发器的低压低温制冷剂气体被压缩机吸入压缩成高压高温气体，排入室外机冷凝器，通过轴流风扇的作用，与室外的空气进行热交换而成为中温高压的制冷剂液体，经过毛细管的节流降压、降温后进入蒸发器，在室内机的风扇作用下，与室内需调节的空气进行热交换而成为低压低温的制冷剂气体，如此周而复始地循环而达到制冷的目的。

1、制冷工作原理流程图2、制冷工作状态参数（R22）（1）制冷系统正常低压在0.39～0.59MPa之间；制冷系统正常高压在1.57～2.16MPa之间。

（2）空调器出风口温度应为12℃～15℃之间，空调器进出风口温度差应在10℃左右。

注：以上参数与室内或室外环境温度有很大关系。

（3）全封闭活塞旋转式压缩机外壳温度在80℃左右。

全封闭涡旋式压缩机外壳温度在60℃左右。

（4）低压管温度一般在12℃左右，正常时低压管应结露但不能结霜，如结霜说明系统缺氟或堵塞。

（5）压缩机排气管温度一般在80℃～90℃之间，如温度过低，说明系统缺氟或堵塞；如温度过高，说明系统内有空气或压缩机机械故障。

（6）可根据吸气管结露情况来加氟，氟未加够时，吸气管会出现结霜现象，当压缩机储液罐上半部结露时，说明此时加氟量基本适中（具体以低压标准压力为准）。

3、制冷模式下的常见保护功能（1）蒸发器的低温保护---若连续3分钟T2≤2 ℃ ，则压缩机、室外风机关；当T2≥ 8 ℃ 时，退出保护；（2）冷凝器的高温保护—若连续3秒钟T3 ≥ 62℃ ，则压缩机、室外风机关；当T3≤48 ℃ 时，退出保护（3）当T1≤TS－2时，压缩机及外风机关；当T1≥TS时，压缩机及外风机开。

二、制热状态当进行制热运行时，电磁四通换向阀动作，使制冷剂按照制冷过程的逆过程进行循环。

制冷剂在室内机换热器中放出热量，在室外机换热器中吸收热量，进行热泵制热循环，从而达到制热的目的。

1、空调器的制热工作原理2、制热工作状态参数（R22）（1）制冷系统正常低压应在0.29～0.39MPa之间，制冷系统正常高压应在1.47～2.16MPa之间。

冷媒R22目录1.引言2.R22的基本介绍3.R22的特性和应用4.R22的环境影响5.R22的替代品6.结论1. 引言随着全球气候变化和环境保护意识的增强，对于温室气体和臭氧消耗物质的使用越来越受到限制。

冷媒是在冷冻、空调和制冷设备中起到冷却和热交换作用的物质。

本文将介绍一种常用的冷媒R22，以及它的特性、应用、环境影响和可替代品。

2. R22的基本介绍R22，也被称为氟里昂22或氯二氟甲烷，是一种无色、无臭的气体。

它是一种氟利昂类气体，由氯、氟和碳组成（化学式CHClF2）。

R22在过去几十年中被广泛用作冷却剂，特别是在空调和制冷设备中。

3. R22的特性和应用R22具有许多理想的特性，使其成为过去最常用的冷却剂之一。

以下是R22的特点和应用：•拥有较低的沸点：R22的沸点约为-40℃，使其非常适合用于低温冷冻系统和制冷设备。

•高热容量：R22的热容量较高，能够有效地吸收和释放热量。

•稳定性：R22在正常操作温度下具有良好的化学和热稳定性。

•广泛应用：R22被广泛应用于家用空调、商用冷藏设备和工业制冷设备等领域。

4. R22的环境影响尽管R22在冷却和制冷领域中具有广泛的应用，但它也被认为是一种对环境有害的物质。

R22属于氟利昂类化合物，具有高的臭氧消耗潜能（Ozone Depletion Potential，ODP）。

它释放到大气中后，会破坏臭氧层，增加紫外线的穿透，从而对生态系统和人类健康产生潜在的威胁。

为了减少对臭氧层的破坏，国际社会采取了行动，并推动了针对R22的限制措施。

根据《蒙特利尔议定书》和《京都议定书》，许多国家已经实施了控制和淘汰R22的计划。

对于使用R22的设备，逐渐转向使用更环保的冷媒已成为不可避免的趋势。

5. R22的替代品为了取代R22，许多替代冷媒已经被开发并广泛应用。

以下是一些常见的R22替代品：•R410a：R410a是一种非氟利昂制冷剂，被广泛用于新一代的制冷与空调系统中。

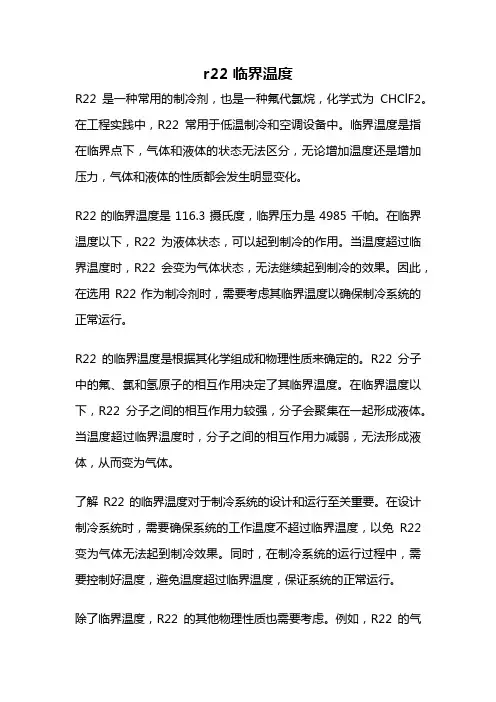

r22 临界温度R22是一种常用的制冷剂，也是一种氟代氯烷，化学式为CHClF2。

在工程实践中，R22常用于低温制冷和空调设备中。

临界温度是指在临界点下，气体和液体的状态无法区分，无论增加温度还是增加压力，气体和液体的性质都会发生明显变化。

R22的临界温度是116.3摄氏度，临界压力是4985千帕。

在临界温度以下，R22为液体状态，可以起到制冷的作用。

当温度超过临界温度时，R22会变为气体状态，无法继续起到制冷的效果。

因此，在选用R22作为制冷剂时，需要考虑其临界温度以确保制冷系统的正常运行。

R22的临界温度是根据其化学组成和物理性质来确定的。

R22分子中的氟、氯和氢原子的相互作用决定了其临界温度。

在临界温度以下，R22分子之间的相互作用力较强，分子会聚集在一起形成液体。

当温度超过临界温度时，分子之间的相互作用力减弱，无法形成液体，从而变为气体。

了解R22的临界温度对于制冷系统的设计和运行至关重要。

在设计制冷系统时，需要确保系统的工作温度不超过临界温度，以免R22变为气体无法起到制冷效果。

同时，在制冷系统的运行过程中，需要控制好温度，避免温度超过临界温度，保证系统的正常运行。

除了临界温度，R22的其他物理性质也需要考虑。

例如，R22的气化热和液化热决定了其在制冷过程中的能量转换效率。

气化热是指在液体变为气体时释放或吸收的热量，液化热是指在气体变为液体时释放或吸收的热量。

理解这些物理性质可以帮助我们更好地设计和运行制冷系统，提高能源利用效率。

然而，尽管R22是一种常用的制冷剂，在过去几十年中被广泛应用于空调和制冷设备中，但由于其对臭氧层的破坏作用，国际上已经逐步禁止使用R22。

根据《蒙特利尔议定书》和《华盛顿条约》，全球范围内对R22的生产和使用都将逐渐停止。

在逐步淘汰R22的过程中，人们开始寻找替代品。

一种常见的替代品是R410A，它具有较低的温宽度和较高的制冷效能，而且对臭氧层的破坏作用较小。

大型氟利昂（R22）集中制冷系统工程设计实例及其技术探讨摘要：本文通过一工程实例介绍了大型氟利昂集中制冷系统的设计、安装、调试，并就相关技术问题进行分析探讨，为今后大型氟利昂集中制冷系统的设计及研究提供很好的参考。

关键词：大型氟利昂集中制冷系统，设备的选型及配置，系统中的净化措施，系统中油的处理措施1 引言通常我们称以氨为制冷剂进行制冷的系统为氨制冷系统，而以氟利昂作为制冷剂的系统则称为氟利昂制冷系统。

我国大中型冷库及水产品冷冻加工配套制冷系统绝大部分采用氨集中制冷系统，极少采用氟利昂制冷系统，而在小型系统中应用较多。

作为大型氟利昂制冷系统，因系统回油等诸多因素较少被采用。

最近我司负责一个大型氟利昂集中制冷系统的设计、安装、调试，现已投入正常运行。

现就本工程的设计做一介绍，并就相关技术问题进行分析探讨。

附：本工程现场实景图1：厂房一角实景图2：氟集中制冷机房实景2 工程设计简介及分析本项目为水产品综合加工厂配套制冷工程，包括五间低温冷藏库、三间急冻间、六台平板机及两条单体速冻装置（即IQF单冻线）的配套制冷工程设计，五间低温冷藏库总库容3500m3，三间急冻间的每间冻结能力为3吨/6小时，六台平板机有3台的冻结能力每台为600Kg/次，另外3台的冻结能力每台为1500Kg/次，两条单体速冻装置其中1条冻结能力为550Kg/h，另一条的冻结能力为800Kg/h。

（机房及库房设备平面布置图见图3）2.1 设计参数夏季室外设计温度： +30℃夏季通风室外计算温度： +31℃夏季室外计算湿球温度： +28℃冷凝温度： +38℃冷藏库设计温度： -25±2℃平板机、急冻间、单体速冻装置设计温度：-38±3℃2.2 集中制冷系统的低压系统区域划分根据本项目的特点及其生产的实际情况，并结合建设方的具体要求，本项目采用集中制冷系统。

依据各用冷末端设备的性能、特点，以不同的冻结用冷末端设备各为一个系统为准则，保证冻结设备生产的稳定性，确定将集中制冷系统的低压系统划分为三个独立低压供冷系统，即平板机、急冻间、单体速冻装置各为一个独立低压供冷系统，并将低温冷藏库划入平板机的低压供冷系统。

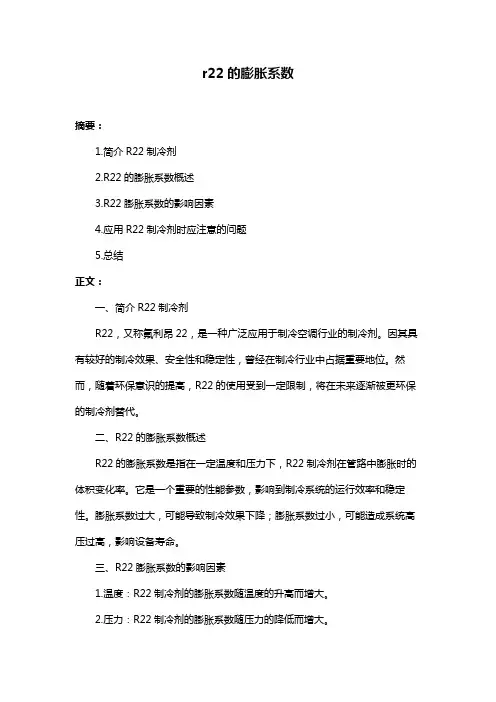

r22的膨胀系数摘要：1.简介R22制冷剂2.R22的膨胀系数概述3.R22膨胀系数的影响因素4.应用R22制冷剂时应注意的问题5.总结正文：一、简介R22制冷剂R22，又称氟利昂22，是一种广泛应用于制冷空调行业的制冷剂。

因其具有较好的制冷效果、安全性和稳定性，曾经在制冷行业中占据重要地位。

然而，随着环保意识的提高，R22的使用受到一定限制，将在未来逐渐被更环保的制冷剂替代。

二、R22的膨胀系数概述R22的膨胀系数是指在一定温度和压力下，R22制冷剂在管路中膨胀时的体积变化率。

它是一个重要的性能参数，影响到制冷系统的运行效率和稳定性。

膨胀系数过大，可能导致制冷效果下降；膨胀系数过小，可能造成系统高压过高，影响设备寿命。

三、R22膨胀系数的影响因素1.温度：R22制冷剂的膨胀系数随温度的升高而增大。

2.压力：R22制冷剂的膨胀系数随压力的降低而增大。

3.制冷剂纯度：杂质含量越高，膨胀系数越大。

四、应用R22制冷剂时应注意的问题1.合理选择制冷系统容量，以确保膨胀系数在合适范围内。

2.注意制冷剂的纯度，定期检查和更换过滤器，以保证制冷效果。

3.控制制冷系统的运行温度和压力，避免过高或过低。

4.对于老化的制冷系统，及时维修和更换部件，以降低制冷剂泄漏的风险。

五、总结R22制冷剂的膨胀系数对其应用效果和设备寿命具有重要影响。

了解和掌握膨胀系数的影响因素，对制冷空调行业的从业者来说至关重要。

在实际应用中，合理调整制冷系统参数，确保R22制冷剂的膨胀系数在合适范围内，可以提高制冷效果、降低能耗，同时延长设备使用寿命。

R22空调系统压力与温度关系平衡压力、高压压力和低压压力是空调维修的重要参数。

三个压力是制冷剂R22在空调管路中循环在不同位置所对应的压力，由于R22是在气液之间循环变化的，伴随着吸热和放热，所以外界环境的温度对其有明显的影响，一般情况下，环境温度高，压力值变大，环境温度低，压力值变小。

平衡压力是指压缩机不工作时，高低压平衡时的压力；高压压力是指排气压力或冷凝压力；低压压力是指吸气压力或蒸发压力。

三个压力的测量都是在室外机气阀的工艺口上，制冷运转时为低压压力，制热运转时为高压压力，不工作时为平衡压力。

制冷学的蒸发是指沸腾，因此蒸发温度就是沸点，冷凝是指一定压力下的R22在饱和状态气变液的过程，所以冷凝温度也是沸点。

R22在不同压力下对应不同的沸点，如表所示为R22的蒸发压力和蒸发温度的一一对应关系。

制冷学空调制冷设计的工况条件是：室外环温35℃，室内温度27度，蒸发温度+5℃，蒸发压力0.48MPa。

所以空调标准制冷低压力为0.48MPa。

空调制冷管路设计相对压力（表压力）制冷状态下低压压力是平衡压力的一半。

所以平衡压力为0.96MPa。

为达到理想的散热效果，制冷设计采用空气冷凝时，冷凝标准温差选取15℃，所以在室外35℃条件下冷凝温度为50℃，50℃对应的压力值为1.83Mpa 所以空调高压压力为1.83MPa。

制冷学的压力是指物理学的压强，压强的单位还有“kg/cm2”，这就是我们所说的“公斤压力”。

1kg/cm2=0.098 MPa≈0.1 MPa.所以三个压力大小又是“4.8公斤”，“9.6公斤”，“18.3公斤”。

由于空调工作环境通常满足不了工况条件，以及受湿度的影响，所以夏季制冷状态下三个压力值大约为：低压压力，0.5 MPa或5公斤；高压压力，1.8 MPa或18公斤；平衡压力，1 MPa或10公斤。

空调在冬季制热环境，和制冷工况相差太大，外环境温度又低，所以三个压力会有较大的变化，以空调使用环境下限温度5℃作为研究分析的参考。

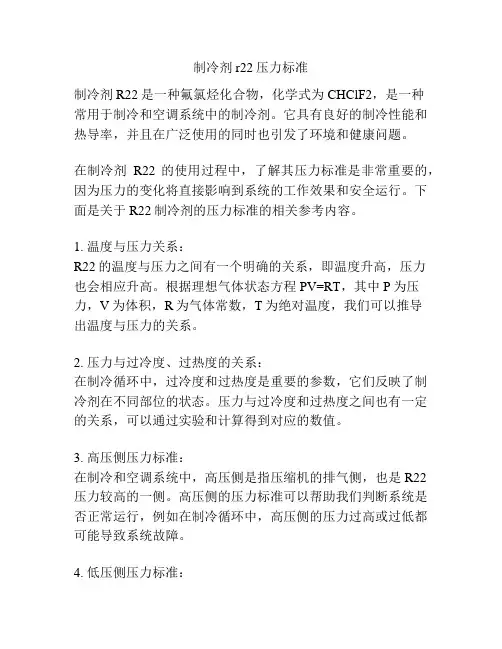

制冷剂r22压力标准制冷剂R22是一种氟氯烃化合物，化学式为CHClF2，是一种常用于制冷和空调系统中的制冷剂。

它具有良好的制冷性能和热导率，并且在广泛使用的同时也引发了环境和健康问题。

在制冷剂R22的使用过程中，了解其压力标准是非常重要的，因为压力的变化将直接影响到系统的工作效果和安全运行。

下面是关于R22制冷剂的压力标准的相关参考内容。

1. 温度与压力关系：R22的温度与压力之间有一个明确的关系，即温度升高，压力也会相应升高。

根据理想气体状态方程PV=RT，其中P为压力，V为体积，R为气体常数，T为绝对温度，我们可以推导出温度与压力的关系。

2. 压力与过冷度、过热度的关系：在制冷循环中，过冷度和过热度是重要的参数，它们反映了制冷剂在不同部位的状态。

压力与过冷度和过热度之间也有一定的关系，可以通过实验和计算得到对应的数值。

3. 高压侧压力标准：在制冷和空调系统中，高压侧是指压缩机的排气侧，也是R22压力较高的一侧。

高压侧的压力标准可以帮助我们判断系统是否正常运行，例如在制冷循环中，高压侧的压力过高或过低都可能导致系统故障。

4. 低压侧压力标准：低压侧是指制冷和空调系统中的冷凝器侧，也是R22压力较低的一侧。

低压侧的压力标准同样也是判断系统运行状态的重要指标。

5. 充注和维修时的压力要求：在制冷剂R22的充注和维修过程中，需要遵循一定的压力要求。

充注时，需要在制造商提供的压力范围内操作，以确保系统的安全和正常运行。

6. 超压保护和低压保护措施：在使用R22制冷剂的系统中，超压保护和低压保护是非常重要的安全措施。

超压保护可以防止制冷系统在压力过高时发生破裂或爆炸，而低压保护可以防止系统在压力过低时无法正常工作。

总之，R22制冷剂的压力标准是制冷和空调系统正常运行和安全操作的重要参考依据。

在使用R22制冷剂时，我们需要了解和掌握相应的压力标准，以确保系统的性能和安全。

同时，我们也应当关注环境问题，寻找更加环保的制冷剂替代品。

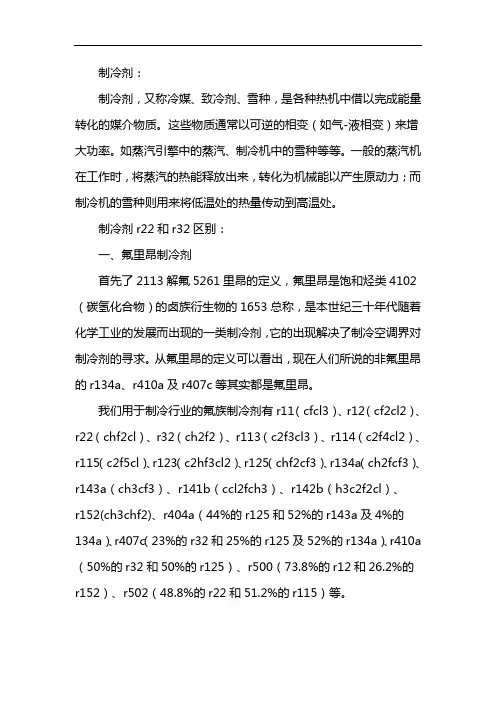

制冷剂：制冷剂，又称冷媒、致冷剂、雪种，是各种热机中借以完成能量转化的媒介物质。

这些物质通常以可逆的相变（如气-液相变）来增大功率。

如蒸汽引擎中的蒸汽、制冷机中的雪种等等。

一般的蒸汽机在工作时，将蒸汽的热能释放出来，转化为机械能以产生原动力；而制冷机的雪种则用来将低温处的热量传动到高温处。

制冷剂r22和r32区别：一、氟里昂制冷剂首先了2113解氟5261里昂的定义，氟里昂是饱和烃类4102（碳氢化合物）的卤族衍生物的1653总称，是本世纪三十年代随着化学工业的发展而出现的一类制冷剂，它的出现解决了制冷空调界对制冷剂的寻求。

从氟里昂的定义可以看出，现在人们所说的非氟里昂的r134a、r410a及r407c等其实都是氟里昂。

我们用于制冷行业的氟族制冷剂有r11（cfcl3）、r12（cf2cl2）、r22（chf2cl）、r32（ch2f2）、r113（c2f3cl3）、r114（c2f4cl2）、r115（c2f5cl）、r123（c2hf3cl2）、r125（chf2cf3）、r134a（ch2fcf3）、r143a（ch3cf3）、r141b（ccl2fch3）、r142b（h3c2f2cl）、r152(ch3chf2)、r404a（44%的r125和52%的r143a及4%的134a）、r407c（23%的r32和25%的r125及52%的r134a）、r410a （50%的r32和50%的r125）、r500（73.8%的r12和26.2%的r152）、r502（48.8%的r22和51.2%的r115）等。

氟里昂能够破坏臭氧层是因为制冷剂中有cl元素的存在，而且随着cl原子数量的增加，对臭氧层破坏能力增加，随着h元素含量的增加对臭氧层破坏能力降低；造成温室效应主要是因为制冷剂在缓慢氧化分解过程中，生成大量的温室气体，如co2等。

根据氟里昂制冷剂的分子结构，大致可以分为以下3类：1.氯氟烃类：简称cfc，主要包括r11、r12、r113、r114、r115、r500、r502等，由于对臭氧层的破坏作用以及最大，被《蒙特利尔议定书》列为一类受控物质。
