UML-练习2(包含详细标准答案)

《统一建模语言UML》试卷（A、B卷）一、填空题1、在某个信息系统中，存在如下的业务陈述：①一个客户提交0个或多个订单；②一个订单由一个且仅由一个客户提交。

系统中存在两个类：“客户”类和“订单”类。

对应每个“订单”类的实例，存在______个“客户”类的实例；对应每个“客户”类的实例，存在______个“订单”类的实例。

供选择的答案：（1）A.0个 B.1个 C.1个或多个 D.0个或多个（2）A.0个 B.1个 C.1个或多个 D.0个或多个2、UML供选择的答案：A.状态图B.用例图C.状态图D.序列图E.部署图F.协作图G.类图答案：G B D F D F3、统一过程中的核心工作流有：需求工作流、分析工作流、设计工作流、实现工作流、测试工作流。

4、在协作图中通过________表示出消息的时间顺序。

消息编号5、Rational Rose2003具有非常友好的图形用户界面，其初始界面主要包括标题栏、菜单栏、工具栏、模型浏览器窗口、文档窗口、模型图窗口、日志窗口、状态栏等部分。

6、Rational Rose2003用户界面包含两种工具栏，为用户操作提供了方便，其中，编辑工具栏依赖于所打开的模型图，而标准工具栏则与模型图无关。

7、如果需要在模型图绘制窗口中多放置几个相同的图标，在编辑工具栏中，先单击选择锁定图标，进入“锁定”状态，而不必重复多次地返回道编辑工具栏中重复选择同一个图标。

二、选择题省略。

三、判断题1．用例图中包含关系是指一个用例继承了另一个用例。

（错）2．顺序图中每个对象向下方向伸展的虚线是对象的生命线。

（对）3．协作图是对象图的扩展。

（对）4．只有状态图采用泳道。

（错）5．部署图一般把节点分成处理器和外部软件。

（错）6．协作图和顺序图是等价的。

（对）7．一台计算机有很多零部件，例如：键盘，鼠标，主板，显示器等等，我们可以用一个聚集图来描述，也就是说计算机是一个聚集体。

（对）8．对象之间协作可以通过相互发送消息来实现，也就是消息可以是双向的。

某公司办事员利用某信息系统打印帐单的 过程如下所示，试分别使用顺序图和协作 图描述下述过程。
由办事员输入帐单材料流到系统中的 BillDetailAcceptor类，由BillDetailAcceptor 核对帐单材料流，并将其发送至 TotalAmountCalculator类， TotalAmountCalculator计算总帐，并发送 给BillPrinter类打印帐单，打印结果最后返 回给办事员。
理解对象交互和关系—练习2
下面的文字描述了某库存管理系统中物资 入库的过程，试根据下面的文字描述画出 此过程的协作图。
当一批物资需要入库时，仓库管理员首先登录 系统，进入入库窗体，然后进行入库单的录入， 只有在入库单填写正确的情况下才能转入入库 项的填写，如果入库单填写错误，同样不能进 行下一步操作。如果在填写入库项时发现仓库 内此类货物正在盘点，则此批物资此时不能入 库，要等待或者退出。当所有条件都符合时， 系统自动检查物资库，当该类物资存量超出最 高库存时，退出系统，反之，进入指定库位并 进行入库的操作。
借出书目用例的事件流 此用例由图书管理员启动。如果借书者没有预订他要借 的书，那么图书管理员查找书的标题，并找到这本书的 副本。图书管理员从中选择一本书并标记借书者和书目。 如果借书者已经预订了要借的书，那么图书管理员在系 统中查找借书者并找到预订的书。标记此书目和借书者， 然后删除预订记录。
理解对象交互和关系—练习1
在某单位内部的工作通告中，有空缺地区的人力资源部通知该 地区的员工及其他地区的人力资源部。作为对此信息的响应， 来自不同地区的员工把他们的申请送到有空缺地区的人力资源 部。 然后申请者的技能要与空缺所要求的相匹配。具有所要求技能 的申请被列入到缩减的申请人名单并获得面试计划表。通知已 列入缩减的申请人名单中的申请人有关面试的时间表。 根据面试的程序，面试的材料将被更新，向所有已选的申请人 发送一份新的录用信。申请人通过接受或拒绝录用信来通知有 空缺地区的人力资源部。在员工接受录用之后，空缺地区的人 力资源部将转职请求发送到该员工当前地区的人力资源部。各 个地区处理转职材料并把它发送给已转职员工的新地区。然后 空缺地区的人力资源部更新此员工的材料，把调动的文档发送 给此员工。

选择题：1、（）可用于描述用户接口、设备控制器和其他具有反馈的子系统，它还可用于描述在生命其中期中跨越多个不同性质阶段的被动对象的行为，在每一个阶段该对象都有自己特殊的行为。

(A) 状态机视图；(B) 模型管理视图；(C) 动态视图；(D) 静态视图。

2、（）是对象与其他外部世界相互关联的唯一途径。

(A) 消息传递；(B) 状态转换；(C) 接口；(D) 函数调用3、（）是在分析模型的基础上，添加了设计元素的结果，使得分析模型更加接近系统实现。

(A) 领域模型；(B) 数据模型；(C) 设计模型；(D) 概念模型4、在UML活动图中，（）表示活动需要输入的对象或者作为活动的处理结果输出的对象。

(A) 并发控制；(B) 决策点；(C) 对象；(D) 活动5、UML通过图形化的表示机制从多个侧面对系统的分析和设计模型进行刻画，其中（）包括构件图，它描述软件系统中各组成构件，构件的内部结构以及构件之间的依赖关系。

(A) 行为视图；(B) 构件视图；(C) 结构视图；(D) 用例视图6、在UML顺序图中，如果一条消息从对象a传向对象b，那么其（）是一条从b指向a虚线有向边，它表示原消息的处理已经完成，处理结果（如果有的话）沿原消息传回。

(A) 返回消息；(B) 创建消息；(C) 自消息；(D) 销毁消息7、在UML中，（）可以对模型元素进行有效地组织，如类，用例，构件，从而构成具有一定意义的单元。

(A) 构件；(B) 包；(C) 节点；(D) 连接8、（）描述软件系统中的构件及构件之间的构成关系和依赖关系。

(A) 状态图；(B) 对象图；(C) 构件图；(D) 部署图9、泛化使得（）操作成为可能，即操作的实现是由它们所使得的对象的类，而不是由调用者确定的。

(A) 多重；(B) 多态；(C) 传参；(D) 传值10、在用例图中，执行者之间的关系只有（）一种。

(A) 扩展；(B) 包含；(C) 继承；(D) 实现11、以下哪个选项不是状态图中三个常用的活动之一？（）(A) 入口动作；(B) 出口动作；(C) 动作；(D) 中间动作12、如果用例A和用例B相似，但A的动作序列是通过改写B的部分动作或者扩展B的动作而获得的，则称（）。

uml习题及答案uml习题1、什么不就是面向对象程序设计得主要特征。

()A.封装 C.多态D.结构B.继承2、UML中有四种关系就是:依赖,泛化,关联与( )A、继承B、合作C、实现D、抽象3、UML中得事物包括:结构事物,分组事物,注释事物与()A、实体事物B、边界事物C、控制事物D、动作事物4、在UML中,()图显示了一组类、接口、协作以及它们之间得关系。

A、状态图B、类图C、用例图D、部署图5、下列描述中,哪个不就是建模得基本原则()A、要仔细得选择模型B、每一种模型可以在不同得精度级别上表示所要开发得系统C、模型要与现实相联系D、对一个重要得系统用一个模型就可以充分描述6、UML体系包括三个部分:UML基本构造块,()与UML公共机制A、UML规则B、UML命名C、UML模型D、UML约束7、下图就是()A、类图B、用例图C、活动图D、状态图10、下面哪个不就是UML中得静态视图()A、状态图B、用例图C、对象图D、类图11、()技术就是将一个活动图中得活动状态进行分组,每一组表示一个特定得类、人或部门,她们负责完成组内得活动。

A、泳道B、分叉汇合、转移D 、分支C12、下列关于状态图得说法中,正确得就是()A、状态图就是UML中对系统得静态方面进行建模得五种图之一。

B、状态图就是活动图得一个特例,状态图中得多数状态就是活动状态C、活动图与状态图就是对一个对象得生命周期进行建模,描述对象随时间变化得行为。

D、状态图强调对有几个对象参与得活动过程建模,而活动图更强调对单个反应型对象建模13、对反应型对象建模一般使用()图A、状态图B、顺序图C、活动图D、类图14、类图应该画在Rose得哪种()视图中A、Use Case ViewB、Logic ViewC、ponent ViewD、Deployment View15、类通常可以分为实体类,()与边界类A、父类B、子类C、控制类D、祖先类16、顺序图由类角色,生命线,激活期与()组成A、关系B、消息C、用例D、实体17、()就是系统中遵从一组接口且提供实现得一个物理部件,通常指开发与运行时类得物理实现A、部署图B、类C、接口D、组件18、关于协作图得描述,下列哪个不正确()A、协作图作为一种交互图,强调得就是参加交互得对象得组织;B、协作图就是顺序图得一种特例C、协作图中有消息流得顺序号;D、在ROSE工具中,协作图可在顺序图得基础上按“F5”键自动生成;19、组件图用于对系统得静态实现视图建模,这种视图主要支持系统部件得配置管理,通常可以分为四种方式来完成,下面哪种不就是其中之一()A、对源代码建模、对事物建模B．C、对物理数据库建模D、对可适应得系统建模20、一个对象与另一个对象之间,通过消息来进行通信。

uml参考题（带答案版）1、⾯向对象的核⼼要素：对象，封装，消息，类，抽象，继承，多态性（7个）2、封装把类构成那两个部分，⼜提供了哪两种保护两个部分：接⼝部分，和实现部分两种保护：1，对象内部的状态被保护起来，不会被与该对象沟通的对象直接篡改；2另⼀⽅⾯，对象内部特征的变化不会改变其他对象与该对象的沟通⽅式。

（另⼀种⽼师课件的答案：两种保护：1.⾸先保护对象，防⽌⽤户直接存取对象的内部细节；。

2.其次封装也保护了客户端，防⽌对象实现部分的变化可能产⽣的副作⽤，即实现部分的改变影响到客户端的改变。

）3、消息提供了服务的哪四个⽅⾯对象标识，服务（⽅法）标识，输⼊信息和回答信息等5、下⾯是⼀个⽤例描述的⽚断：Use Case: Withdraw Cash（提取现⾦）参与者：Customer主事件流：1. 储户插⼊ATM卡，并键⼊密码。

2. 储户按“Withdrawal”按钮，并键⼊取款数⽬。

3. 储户取⾛现⾦、ATM卡并拿⾛收据。

4. 储户离开。

上述描述中存在的问题：只描述了参与者的动作序列，没有描述系统的⾏为。

改进的描述：答：1. 通过读卡机，储户插⼊ATM卡。

2. ATM系统从卡上读取银⾏ID、帐号、加密密码、并⽤主银⾏系统验证银⾏ID和帐号。

3. 储户键⼊密码，ATM系统根据上⾯读出的卡上加密密码，对密码进⾏验证。

4. 储户按“FASTCASH”按钮，并键⼊取款数量，取款数量应该是5美元的倍数。

5. ATM系统通知主银⾏系统，传递储户帐号和取款数量，并接收返回的确认信息和储户帐户余额。

6. ATM系统输出现⾦，ATM卡和显⽰帐户余额的收据。

7. ATM系统记录事务到⽇志⽂件。

7、什么是场景，⼀个⽤例可以有多少个主要场景和次要场景？场景：是使⽤系统的⼀个特定情节或通过⽤例的⼀个特定执⾏路径。

每个⽤例有且只有⼀个主要场景可以有多个次要场景8、按照耦合度从⾼到低，说明类之间的关系有哪些？由强到弱：继承，组合，聚合，关联，依赖9、标准类图中成员四个可见性分别⽤什么表⽰？Public + Protected # Package ～Private －10、association aggregation generalization dependency 分别代表什么关系关联关系聚合关系泛化关系依赖关系11、给出下⾯带关联类类图的另⼀种普通类图表⽰。

填空题第一章(1)统一建模语言UML是绘制软件蓝图的标准工具语言，可以对软件系统产品进行说明、可视化、构造和编制文档。

(2)UML在实际软件项目中，可以用于构造各种类型系统的业务模型和软件模型。

(3)软件的开发模式有瀑布模型、喷泉模型、基于构件的开发模型和XP方法。

(4)面向对象程序的三大要素是多态、封装和继承。

(抽象)(5)瀑布模型的缺点是缺乏灵活性，特别是无法解决软件需求不明确或不准确的问题。

第二章(1) 在UML中，静态视图包含有两种视图，分别是类图和对象图。

(2) 规格说明，修饰，拓展划分是UML常用的通用机制。

(3) 够造型，标记型，约束是UML常用的扩展机制。

(4) 用例视图描述了系统的参与者与系统进行交互的功能，是参与者所能观察和使用到的系统功能的模型图。

(5) 状态图是通过对象的各种状态来建立模型来描述对象的随时间变化的动态行为，并且它是独立的对象为中心进行描述。

第三章(1)Rational Rose默认支持的目标语言主要包括 Java、Visual Basic等。

（C++，C#）(2) 部署视图显示的是系统的实际部署情况,它是为了便于理解系统如何在一组处理解节点上的物理分布，而在分析和设计中使用的架构视图。

(3)使用R ational Rose 生成代码的步骤包括选择待转换的目标模型、检查Java语言的语法错误、设置代码生成属性、生成代码。

(4)在用例视图中包括了系统中的所有参与者、用例和用例图，必要时还可以在其中添加顺序图、协作图、活动图和类图等。

(5) 构件视图用来描述系统中的各个实现模块以及它们之间的依赖关系包含模型代码库、执行文件、运行库和其他构件等信息。

第四章(1)对象图的目的在于描述系统中参与交互的各个对象在同一时刻是如何运行的。

(2)链是两个或多个对象之间的独立连接，是关联的实例。

(3)在UML的图形表示中，类是由名字、属性和方法三个部分组成的。

(4)依赖关系使用一个从客户指南提供者的虚箭头来进行表示。

可视化建模与UML习题集及答案精品专题一&专题二：UML概述&面向对象基础一、单项选择题1、组成UML构造块三大要素为：（B）A、事物、元素、关系B、事物、关系、图形C、事物、组件、图形D、事物、图形、结构2、UML中的事物分为哪几类？（A）A、结构、行为、分组、备注等四类事物B、结构、图形、行为、分组等四类事物C、类、行为、分组、备注等四类事物D、分组、备注、结构、图形等四类事物3、UML中的关系分为哪几种？（C）A、依赖关系、类关系、一般化关系、合作关系B、依赖关系、泛化关系、实现关系、继承关系C、依赖关系、关联关系、泛化关系、实现关系D、依赖关系、关联关系、泛化关系、合作关系4、所谓的4+1视图是指（A）A、Design View、Interaction View、Implementation View、Deployment View、useCase ViewB、Interaction View、Implementation View、Deployment View、Customer View、useCase ViewC、Interaction View、Implementation View、Deployment View、Process View、useCase ViewD、Design View、Interaction View、Implementation View、Process View、useCase View5、在UML中属于静态视图的是（D）A、顺序图、协作图、包图、类图B、对象图、类图、构件图、包图C、顺序图、用例图、对象图、类图D、对象、类图、构件图、部署图6、下列关于UML叙述正确的是（ D ）A、UML是一种语言，语言的使用者不能对其进行扩展B、UML仅是一组图形的集合C、UML仅适用于系统的分析与设计阶段D、UML是独立于软件开发过程的7、下列描述中，哪个不是建模的基本原则（ D ）A、要仔细的选择模型B、每一种模型可以在不同的精度级别上表示所要开发的系统C、模型要与现实相联系D、对一个重要的系统用一个模型就可以充分描述8、下列描述中，哪个不是软件与硬件的区别（D ）A.软件是被开发或设计的，而不是被制造的；B.软件不会“磨损”，但会“退化”；C.软件的开发至今尚未摆脱手工艺的开发方式；D.软件开发与硬件开发的流程一样。

（6）实现Rational统一过程的步骤：评估当前状态、建立明确目标、识别过程风险、计划过程实现、执行过程实现和评价过程实现。
（7）Rational统一过程作为一种软件工程过程为开发组织提供了如何在开发过程中如何对软件开发的任务进行严格分配、如何对参与开发的人员职责进行严格的划分等方法。按照预先制定的计划，这些计划包括项目时间计划和经费预算，开发出高质量的软件产品，并且能够满足最终用户的要求。Rational统一过程提供了一种以可预测的循环方式进行软件开发的过程、一个用来确保生产高质量软件的系统产品、一套能够被灵活改造和扩展的过程框架和许多软件开发最佳实践，这些都使Rational统一过程对现代软件工程的发展产生了深远的影响。
（4）用例粒度
（5）组成部分系统外部
2.选择题
（1）D
（2）A C D
（3）C
（4）C
（5）D
3.简答题
（1）识别用例的最好方法就是从分析系统参与者开始，在这个过程中往往会发现新的参与者。当找到参与者之后，我们就可以根据参与者来确定系统的用例，主要是看各参与者如何使用系统，需要系统提供什么样的服务。对于这个被选出的用例模型，不仅要做到易于理解，还要做到不同的涉众对于它的理解是一致的
第二章
1.填空题
（1）依赖泛化关联实现
（2）视图图模型元素
（3）实现视图部署视图
（4）构造型标记值约束
（5）规格说明修饰通用划分
2.选择题
（1）D
（2）C
（3）A
（4）A B
（5）D
3.简答题
（1）在UML中，定义了四种基本的面向对象的事物，分别是结构事物、行为事物、分组事物和注释事物等。
（2）构件种类有：源代码构件、二进制构件和可执行构件。

填空题第一章(1)统一建模语言UML是绘制软件蓝图的标准工具语言，可以对软件系统产品进行说明、可视化、构造和编制文档。

(2)UML在实际软件项目中，可以用于构造各种类型系统的业务模型和软件模型。

(3)软件的开发模式有瀑布模型、喷泉模型、基于构件的开发模型和XP方法。

(4)面向对象程序的三大要素是多态、封装和继承。

(抽象)(5)瀑布模型的缺点是缺乏灵活性，特别是无法解决软件需求不明确或不准确的问题。

第二章(1) 在UML中，静态视图包含有两种视图，分别是类图和对象图。

(2) 规格说明，修饰，拓展划分是UML常用的通用机制。

(3) 够造型，标记型，约束是UML常用的扩展机制。

(4) 用例视图描述了系统的参与者与系统进行交互的功能，是参与者所能观察和使用到的系统功能的模型图。

(5) 状态图是通过对象的各种状态来建立模型来描述对象的随时间变化的动态行为，并且它是独立的对象为中心进行描述。

第三章(1)Rational Rose默认支持的目标语言主要包括 Java、Visual Basic等。

（C++，C#）(2) 部署视图显示的是系统的实际部署情况,它是为了便于理解系统如何在一组处理解节点上的物理分布，而在分析和设计中使用的架构视图。

(3)使用R ational Rose 生成代码的步骤包括选择待转换的目标模型、检查Java语言的语法错误、设置代码生成属性、生成代码。

(4)在用例视图中包括了系统中的所有参与者、用例和用例图，必要时还可以在其中添加顺序图、协作图、活动图和类图等。

(5) 构件视图用来描述系统中的各个实现模块以及它们之间的依赖关系包含模型代码库、执行文件、运行库和其他构件等信息。

第四章(1)对象图的目的在于描述系统中参与交互的各个对象在同一时刻是如何运行的。

(2)链是两个或多个对象之间的独立连接，是关联的实例。

(3)在UML的图形表示中，类是由名字、属性和方法三个部分组成的。

(4)依赖关系使用一个从客户指南提供者的虚箭头来进行表示。

试题三（共15分）2007-11阅读下列说明和图，回答问题1至问题4，将解答填入答题纸的对应栏内。

【说明】已知某唱片播放器不仅可以播放唱片，而且可以连接电脑并把电脑中的歌曲刻录到唱片上（同步歌曲）。

连接电脑的过程中还可自动完成充电。

关于唱片，还有以下描述信息：1．每首歌曲的描述信息包括：歌曲的名字、谱写这首歌曲的艺术家以及演奏这首歌曲的艺术家。

只有两首歌曲的这三部分信息完全相同时，才认为它们是同一首歌曲。

艺术家可能是一名歌手或一支由2名或2名以上的歌手所组成的乐队。

一名歌手可以不属于任何乐队，也可以属于一个或多个乐队。

2．每张唱片由多条音轨构成；一条音轨中只包含一首歌曲或为空，一首歌曲可分布在多条音轨上；同一首歌曲在一张唱片中最多只能出现一次。

3. 每条音轨都有一个开始位置和持续时间。

一张唱片上音轨的次序是非常重要的，因此对于任意一条音轨，播放器需要准确地知道，它的下一条音轨和上一条音轨是什么（如果存在的话）。

根据上述描述，采用面向对象方法对其进行分析与设计，得到了如表3-1所示的类列表、如图3-1所示的初始类图以及如图3-2所示的描述播放器行为的UML状态图。

表3-1 类列表图3-2 播放器行为UML状态图【问题1】（3分）根据说明中的描述，使用表3-1给出的类的名称，给出图3-1中的A~F所对应的类。

【问题2】（6分）根据说明中的描述，给出图3-1中（1）~（6）处的多重度。

【问题3】（4分）图3-1中缺少了一条关联，请指出这条关联两端所对应的类以及每一端的多重度。

【问题4】（2分）根据图3-2所示的播放器行为UML状态图，给出从“关闭”状态到“播放”状态所经过的最短事件序列（假设电池一开始就是有电的）。

试题三[问题1]A：Artist B：Song C：Band D：Musician E：Track F：Album[问题2] (1) 0..* (2) 2..* (3)0..1 (4) 1..* (5) 1..* (6) 1[问题3]【问题4】按任意键，选择歌曲试题二(15分) 2006-5阅读下列说明以及UML类图，回答问题1、问题2和问题3，将解答填入答题纸的对应栏内。

ATM建模1、浏览器和框图窗口之间有关系吗？如果有，是怎么样的关系？答：有。

我们可以用浏览器打开一个或几个UML框图。

改变框图中的元素时，Rose自动更新浏览器。

同样用浏览器改变元素时，Rose自动更新相应框图。

这样，Rose就可以保证模型的一致性。

2、用例图中的参与者和用例分别表示什么？答：从用例图中我们可以看到系统干什么，与谁交互。

用例是系统提供的功能（系统“干什么”），参与者是系统与谁交互，参与者可以是人、系统或其他实体。

3、ATM用例图中的箭头从参与者指向用例表示什么?从用例指向参与者又表示什么？答：箭头从参与者到用例表示由参与者启动用例。

箭头从用例到参与者表示用例产生一些参与者要使用的信息。

4、RUP有哪五个工作流程？我们在RUP的哪个工作流程中画用例图？答：RUP（统一软件开发过程）的五个核心工作流程包括：需求捕获、分析、设计、实现和测试。

在需求捕获时画用例图。

5、活动图中的泳道表示什么意思？答：泳道是活动图里的竖段，包含特定人员或组织要进行的所有活动。

可以把活动图分为多个泳道，每个泳道对应每个人员或组织，他们各自的活动都放在各自的泳道中。

6、活动图中的同步棒表示什么意思？答：表示并发控制流的分叉和汇合。

结合图中具体来说，同一段时间内这几个活动同时发生/这几个活动都结束之后才进入下个决策点的判断中。

7、活动图中的初始状态和终止状态分别用什么表示？数目上有什么限制？答：实心圆和牛眼。

初始状态必须有，而且只能有1个。

终止状态可以是0，1或多个。

8、活动图中决策点之后的[ ]里的内容是什么，有什么要求？答：保证条件，用来控制在决策之后采取什么路径。

保证条件应该是互斥的。

9、类由哪几部分组成，分别表示什么意思？答：类图中每个类都是用方框表示的，分成三个部分。

第一部分是类名；第二部分是类包含的属性，属性是类和相关的一些信息；最后一部分包含类的方法，方法是类提供的一些功能。

10、类的属性和方法左边有一些修饰，分别表示什么意思？答：若是一个小锁图标，表示这个属性和方法是private的(UML中用’－’表示)，该属性和方法只在本类中可访问。

一、选择题。

1、下列描述中，哪个不是建模的基本原则（D）A.要仔细的选择模型B.每一种模型可以在不同的精度级别上表示所要开发的系统C.模型要与现实相联系D.对一个重要的系统用一个模型就可以充分描述2、（A）模型的缺点是缺乏灵活性，特别是无法解决软件需求不明确或不准确的问题A、瀑布模型B、原型模型C、增量模型D、螺旋模型3、下面哪个不是UML中的静态视图（A）A.状态图B.用例图C.对象图D.类图4、（A）技术是将一个活动图中的活动状态进行分组，每一组表示一个特定的类、人或部门，他们负责完成组内的活动。

A、泳道B、分叉汇合C、分支D、转移5、下列关于状态图的说法中，正确的是（C）A. 状态图是UML中对系统的静态方面进行建模的五种图之一。

B. 状态图是活动图的一个特例，状态图中的多数状态是活动状态C.活动图和状态图是对一个对象的生命周期进行建模，描述对象随时间变化的行为。

D. 状态图强调对有几个对象参与的活动过程建模，而活动图更强调对单个反应型对象建模6、类图应该画在Rose的哪种（B）视图中A、Use CaseViewB、Logic ViewC、ComponentViewD、Deployment View7、顺序图由类角色，生命线，激活期和（B）组成A、关系B、消息C、用例D、实体8、（D）是系统中遵从一组接口且提供实现的一个物理部件，通常指开发和运行时类的物理实现A、部署图B、类C、接口D、组件9、关于协作图的描述，下列哪个不正确（B）A.协作图作为一种交互图，强调的是参加交互的对象的组织；B.协作图是顺序图的一种特例C.协作图中有消息流的顺序号；D.在ROSE工具中，协作图可在顺序图的基础上按“F5”键自动生成；10、组件图用于对系统的静态实现视图建模，这种视图主要支持系统部件的配置管理，通常可以分为四种方式来完成，下面哪种不是其中之一（B）A.对源代码建模B.对事物建模C.对物理数据库建模D.对可适应的系统建模11、一个对象和另一个对象之间，通过消息来进行通信。

2008-2009学年第一学期期末试卷（院/系 专业 班使用）考试科目： 试卷类型： B一、选择题 (共20分，每小题2分)1. 计算机由CUP 、内存、硬盘、显示器、鼠标等构成，那么计算机类和鼠标类之间的关系是（ ）A 继承关系B 关联关系C 聚合关系D 依赖关系2. 下面（ ）图形表示依赖关系。

3. 关于UML ，下面说法正确的是（ ） A UML 是一种面向对象的建模方法。

B UML 是一种形式化的语言，使用UML 建立的模型可被计算机编译执行。

C UML 是一种面向对象的编程语言。

D UML 是一种面向对象的建模语言，但不是建模方法。

4. 下面的模型图中，哪个能正确表示“1个教师可以指导0个到多个学生的论文，1个学生必须有1个教师指导其论文” 的意思（ ）A B5.关于参与者，错误的说法是（）A 参与者是与所建立的系统交互的人或物。

B 参与者可以是实际的人，也可以其他系统。

C 参与者是系统的一部分，是用例图的重要组成部分。

D 参与者之间可以存在泛化关系。

6.UML中关联的多重性是指（）A 一个类有多个方法被另一个类调用B 一个类的实例对象能够与另一个类的多少个实例对象相关联。

C 一个类的某个方法被另一个类调用的次数。

D 两个类所具有的相同的方法和属性。

7.关于类图的说法正确的是（）A 类图分为3个层次：对象层、特征层和关系层，其中对象层给出系统中所有反映问题域和系统责任的对象。

B 类图分为3个层次：对象层、特征层和关系层，其中特征层给出系统中所有反映问题域和系统责任的对象。

C 类图只是一种辅助模型，不如其他图重要。

D 类图定义了系统的功能需求，描述了系统的动态行为。

8.分析下面的顺序图，并指出哪种说法是正确的（）A “求战”、“怎么办”以及“火烧连营”这3条消息并没有严格的次序，比如：“求战”消息有可能在“火烧连营”之前产生。

B “：曹操”、“：刘备”以及“：孔明”代表3个类，该顺序图表述了这3个类的实例对象为了完成某一功能的交互情况。

一、选择题。

1、下列描述中，哪个不是建模的基本原则（D）A.要仔细的选择模型B.每一种模型可以在不同的精度级别上表示所要开发的系统C.模型要与现实相联系D.对一个重要的系统用一个模型就可以充分描述2、（A）模型的缺点是缺乏灵活性，特别是无法解决软件需求不明确或不准确的问题A、瀑布模型B、原型模型C、增量模型D、螺旋模型3、下面哪个不是UML中的静态视图（A）A.状态图B.用例图C.对象图D.类图4、（A）技术是将一个活动图中的活动状态进行分组，每一组表示一个特定的类、人或部门，他们负责完成组内的活动。

A、泳道B、分叉汇合C、分支D、转移5、下列关于状态图的说法中，正确的是（C）A. 状态图是UML中对系统的静态方面进行建模的五种图之一。

B. 状态图是活动图的一个特例，状态图中的多数状态是活动状态C.活动图和状态图是对一个对象的生命周期进行建模，描述对象随时间变化的行为。

D. 状态图强调对有几个对象参与的活动过程建模，而活动图更强调对单个反应型对象建模6、类图应该画在Rose的哪种（B）视图中A、Use CaseViewB、Logic ViewC、ComponentViewD、Deployment View7、顺序图由类角色，生命线，激活期和（B）组成A、关系B、消息C、用例D、实体8、（D）是系统中遵从一组接口且提供实现的一个物理部件，通常指开发和运行时类的物理实现A、部署图B、类C、接口D、组件9、关于协作图的描述，下列哪个不正确（B）A.协作图作为一种交互图，强调的是参加交互的对象的组织；B.协作图是顺序图的一种特例C.协作图中有消息流的顺序号；D.在ROSE工具中，协作图可在顺序图的基础上按“F5”键自动生成；10、组件图用于对系统的静态实现视图建模，这种视图主要支持系统部件的配置管理，通常可以分为四种方式来完成，下面哪种不是其中之一（B）A.对源代码建模B.对事物建模C.对物理数据库建模D.对可适应的系统建模11、一个对象和另一个对象之间，通过消息来进行通信。

UML试题（内含答案）【用例图】1. 用例图的节点包括（ABD）A、用例B、边界C、关联D、执行者2. 用例之间的关系主要有（BCD）A、聚合B、继承C、扩展D、包含3. 在采用用例模型捕获需求时，需要执行如下（ABCD）操作A、描述非功能需求B、用例建模C、识别用例D、识别参与者4. 在识别用例时，以下（ABC）问题可以帮助识别用例A、当系统状态发生故障时，是否需要通知参与者B、系统是否存在外部事件，如果存在，是哪个能参与者通知系统这些个部事件C、参与者希望系统为他提供什么样的功能D、系统运行环境是什么5. 在用例图中，可以用（D）来表示整个软件系统或其中一些子系统的边界，也可以用它表示软件系统的不同发布版本的功能范围A、执行者B、关联关系C、用例D、边界框6.（B）作为完成用例任务的责任承担者，协调、控制其他类共同完成用例规定的功能或行为A、数据对象B、控制类C、实体类D、边界类7. 基于用例图的需求捕获的第一步就是确定系统的参与者，在寻找系统参与者时，可以根据以下（ABCD）等问题来确定A、系统同环境如何进行交互B、由谁安装系统C、系统为哪些对象提供信息、服务D、系统的使用者是谁8. 如果用例B是用例A的某项子功能，并且建模者确切地知道在A 所对应的动作序列中何时将调用B，则称（A）A、用例A扩展用例BB、用例A继承用例BC、用例A包括用例BD、用例A实现用例B9. 如果用例A与用例B相似，但A的动作序列是通过改写B的部分或者扩展B的动作而获得的，则称（B）A、用例A实现用例BB、用例A继承用例BC、用例A扩展用例BD、用例A包括用例B10. 如果用例A与用例B相似，但A的功能较B多，A的动作序列是通过在B的动作序列中的某些执行点上插入附加的动作序列而构成的，则称（C）A、用例A扩展用例BB、用例A包含用例BC、用例A继承用例BD、用例A实现用例B11. 在UML中，（A）表示使用软件系统的功能，与软件系统交换信息的外部实体A、执行者B、类C、用例D、用例图12. 在用例图中，执行者之间的关系只有（B）一种A、包含B、继承C、扩展D、实现【静态图】1. 对于类，其属性的可见性表示对类的外部世界的可见性，它有以下（ABCD）选项A、公开（public）B、包内公开（package）C、保护（protected）D、私有（private）2. 在UML中，以下（ABCD）是可以应用于包的构造型A、框架{《Framework》}B、虚包{《Facade》}C、子系统{《Subsystem》}D、系统{《system》}3. 两个类之间的关联表示他们之间存在一种不适于继承的逻辑关系。

（5）使用Rose创建用例图的步骤：识别参与者、创建用例，最后创建用例之间的关系。
4．上机题
（1）用例图位于源文件中学生管理系统.mdl.->User Case View->系统管理员用例图
（2）用例图位于源文件中学生管理系统.mdl.->User Case View->教师用例图
（3）用例图位于源文件中学生管理系统.mdl.->User Case View->学生用例
第二章
1.填空题
（1）依赖泛化关联实现
（2）视图图模型元素
（3）实现视图部署视图
（4）构造型标记值约束
（5）规格说明修饰通用划分
2.选择题
（1）D
（2）C
（3）A
（4）A B
（5）D
3.简答题
（1）在UML中，定义了四种基本的面向对象的事物，分别是结构事物、行为事物、分组事物和注释事物等。
（2）构件种类有：源代码构件、二进制构件和可执行构件。

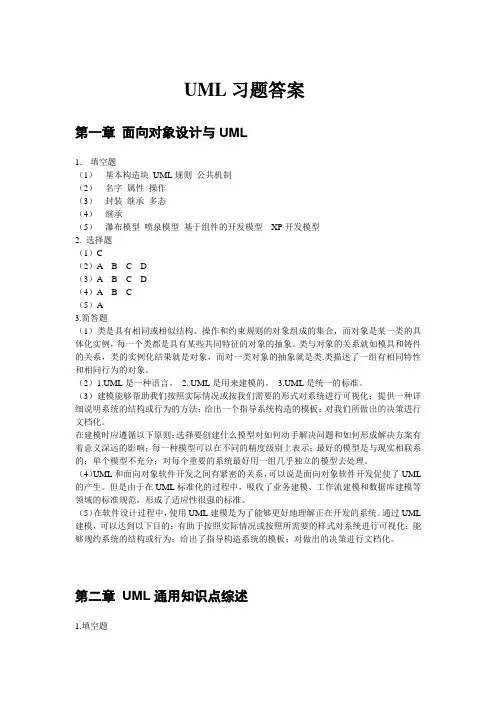

（4）UML和面向对象软件开发之间有紧密的关系，可以说是面向对象软件开发促使了UML的产生。但是由于在UML标准化的过程中，吸收了业务建模、工作流建模和数据库建模等领域的标准规范，形成了适应性很强的标准。
（5）在软件设计过程中，使用UML建模是为了能够更好地理解正在开发的系统。通过UML建模，可以达到以下目的：有助于按照实际情况或按照所需要的样式对系统进行可视化；能够规约系统的结构或行为；给出了指导构造系统的模板；对做出的决策进行文档化。
（3）构件构件图包
（4）部署
（5）模型代码库执行文件运行库其他构件的信息
2.选择题
（1）A B D
（2）ACD
（3）A C D
（4）A B C

UML练习2（包含详细答案）单项选择题：1、下面选项中语义上等价并且可以互相转换的两种图是：（ A ）A．序列图、协作图B．序列图、活动图C．状态图、协作图D．状态图、活动图2、在用例图中，执行者之间的关系只有：（ C ）A．扩展B．包含C．泛化D．实现3、表示接口的构造型(stereotype)是：（ B ）A．<>B．<>C．<>D．<>4、下列选项中不可以具有泛化关系的元素是：（ D ）A．类B．参与者C．用例D．活动（活动图）5、类图中可以明确的信息有：（ D ）A．属性B．操作C．职责D．以上都可以类图中有属性、操作、职责6、在活动图中，表示接收信号的符号是：（B ）A．凸五边形（发送信息）B．凹五边形C．圆角矩形D．直角矩形7、将活动图中的活动状态进行分组，使得每一组表示一个特定对象的工作内容，这种元素是：（ A ）A．泳道B．分叉C．决策D．汇合8、下列关于状态图的说法中，正确的是（ C ）A ．状态图是UML 中对系统的静态方面进行建模的图之一；B ．状态图是活动图的一个特例；C ．状态图是对一个对象的生命周期进行建模，描述对象随时间变化的行为。
