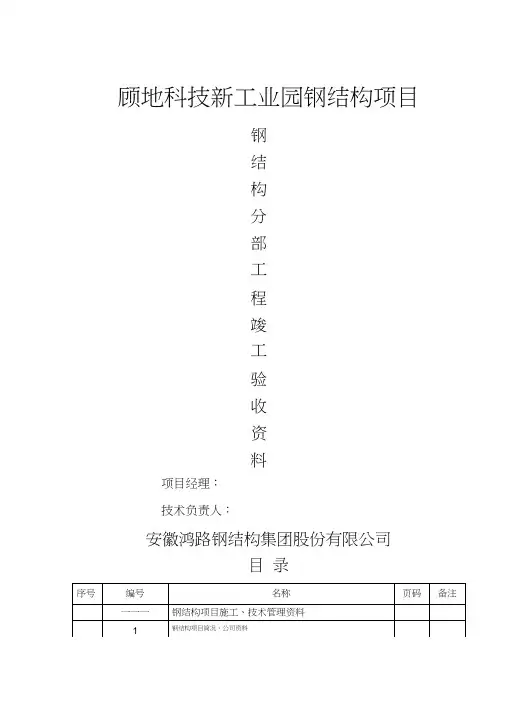

钢结构验收资料(全套范例)
- 格式:doc
- 大小:1.96 MB
- 文档页数:156
宁夏盐池县四股泉矿区贺陡沟煤矿
竣工资料
单位工程名称:宁夏吴忠市韦州矿区韦二煤矿(南井)压风机站建设单位名称:宁夏庆华煤化集团有限公司
施工单位名称:宁夏江洲建筑工程有限公司
编制日期:2013.12.25
共一卷第一卷
目录
1
2
钢结构工程概况GJ1.1
日期:
复核人:填表人:
A3.1
3
施工安全生产管理体系报审表
4
企业法人营业执照
企业资质、承包范围
安全生产许可证
五大员证书
5
施工组织设计/方案报审表
工程名称:徐州汇鸿纺织原料市场仓库扩建3#仓库编号:A3.1 _ ―
6
施工组织设计、施工方案及审批
注:附施工组织设计、施工方案。
7
徐州汇鸿纺织原料市场仓库
扩建工程12#仓库
施
工
组
织
设
计
徐州汇通钢结构工程有限公司
二零年月日
编制审核批准
8
目录
一、编制依据
二、工程概况
三、施工组织机构框图
四、施工总平面布置图
五、施工网络图
六、施工方案
七、资源配置
八、工期保证措施
九、安全保证措施
十、文明施工措施
十一、质量保证措施
十二、竣工验收工作
十三、工作回访、保修工作
9
一、方案编制依据
1.甲方施工现场实际尺寸
2.工程蓝图
3. 《钢结构设计规范》GB50017—2003
4. 《门式刚架轻型房屋钢结构技术规程》CECS102—2002
5.《建筑钢结构焊接规程》JGJ81—91
6.《钢结构高强度螺栓连接的设计、施工及验收规程》JGJ82—91
7.《钢结构施工及验收规范》GB50205—2001
8.《冷弯薄壁钢结构技术规范》GBJ50018—2002
9.《建筑抗震设计规范》GB50011—2001
10.《建筑结构荷载规范》GB50009—2001
二、工程概况
1、本工程为徐州汇鸿纺织原料市场单跨轻钢厂房仓库,檐口高度为10米,柱距8~9米,屋面为0.5mm彩钢板加50mm保温棉,墙面为0.4mm彩钢板,单脊双坡有组织排水。
2、设计荷载
屋面恒荷载:0.25 kN/ m2
屋面活荷载:0.50kN/ m2
风荷载:0.35 kN/ m2 雪荷载0.35 kN/ m2
檩条施工或检修集中荷载:1.0 kN/ 根
建筑安全等级:二级
抗震设防烈度:7度
建筑场地类别:Ⅲ类建筑场地
三、施工组织机构框图
1.项目部人员设置:
10
四、施工总平面布置图
本工程较为集中,其施工平面布置见附图
五、施工网络
施工网络图略
六、施工方案
(一)钢梁等构件的制作
1. 熟读图纸,并执行严格的图纸会审制度,做好图纸会审纪要。按照施工图编制施工技术交底书施工工艺卡。
3.材料:
3.1 本工程钢梁采用H型轻钢,材料为Q345BF( GB700-88)。
3.2 焊接材料:手工焊用E50焊条(GB/T5117-95);CO2气体保护采用H08MnS焊丝
(GB4958-94);安装采用大六角头全螺栓(GB5781-86)及C级I型六脚头螺母
(GB41-86)。
3.3 油漆:刷长效重防腐油漆,中灰色,螺栓连接面不涂刷油漆。
3.4 焊材、油漆等材料,均应有质量证明书,并符合有关标准。
3.5 材料代用:钢结构备料及制作过程中,根据钢材型号的供应情况
12
若需要进行料代用,则须与设计部门协商并同意后,才可进行。
4. 下料:
4.1 下料前,应认真熟悉施工图纸,按施工图纸用1:1的比例进行放样或用计算方法加局部节点放样。发现问题及时与施工技术人员联系解决。
4.2 “H”型钢接料时,上下翼板与腹板应相互错开200mm以上,且接料长度不小于500mm。
4.3 翼、腹板号料可用粉线,其直径不大于0.5mm 零件号眼孔可用样板,如划线应用划针。异形板的外形尺寸按1:1放样确定。
4.4 根据节点焊缝的长度要求,检查确定节点板的尺寸、形状。 4.5 零部件划线后,要用油漆标出构件号,以利于工序衔接。 4.6 下料时应留有适当的焊接收缩量和切割余量。
5. 切割:
5.1 板材采用自动数控多头切割机,应在核对下料尺寸无误后进行。 5.2
切割工作人员应根据板厚及号料留有的切割余量,合理选择割嘴。
5.3 气割前应将钢材切割区域表面的污物清除干净。
5.4 板材切割截面与钢材表面不垂直度不应大于板厚的10%,且不得大于2.0mm。 5.5 气割后应及时清除熔渣与飞溅物。
5.6 钢管口切割后需用砂轮打磨,使接口缝隙符合相关标准规定。 6. 零部件矫正
6.1 所有型钢应在组装前和拼接后进行矫正调直,其采用机械矫正.矫正后型钢的弯曲,矢高为L/1000(L为料长)且不大于5mm.
6.2 节点板、连接板等也应可矫正,其局部平面度当板厚t≤14mm时,允许偏差为1.5mm,t>14mm时为1mm,根据板的尺寸,可采用手工或机械方法矫正。
