多片太阳能板连接方法

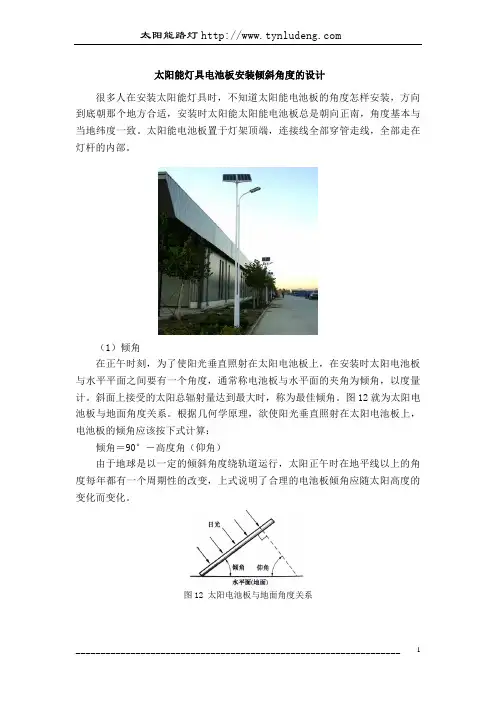

太阳能灯具电池板安装倾斜角度的设计很多人在安装太阳能灯具时，不知道太阳能电池板的角度怎样安装，方向到底朝那个地方合适，安装时太阳能太阳能电池板总是朝向正南，角度基本与当地纬度一致。

太阳能电池板置于灯架顶端，连接线全部穿管走线，全部走在灯杆的内部。

（1）倾角在正午时刻，为了使阳光垂直照射在太阳电池板上，在安装时太阳电池板与水平平面之间要有一个角度，通常称电池板与水平面的夹角为倾角，以度量计。

斜面上接受的太阳总辐射量达到最大时，称为最佳倾角。

图12就为太阳电池板与地面角度关系。

根据几何学原理，欲使阳光垂直照射在太阳电池板上，电池板的倾角应该按下式计算：倾角＝90°－高度角（仰角）由于地球是以一定的倾斜角度绕轨道运行，太阳正午时在地平线以上的角度每年都有一个周期性的改变，上式说明了合理的电池板倾角应随太阳高度的变化而变化。

图12 太阳电池板与地面角度关系（2）确定方阵倾角为了优化太阳能电池板接收日光的性能，电池板的倾角应等于场地所在的纬度。

当倾角等于纬度时投射在太阳电池板上的平均日照强度最高。

此外，为了考虑太阳高度角的周期性变化，电池板的倾角还要跟踪太阳高度角的变化，这样不仅在技术上有一定难度而且成本也很高。

为了美观，许多将太阳能灯具的太阳能电池水平放置，在这种情况下，太阳能电池的输出功率将减少15%-20%，再在太阳能电池上面增加一个装饰性外罩，太阳能电池的输出功率又将减少5%左右，太阳能电池价格昂贵，，在美观和节能两者之间，大多数都选择节能。

河南地区太阳能电池的最理想倾斜角度是40度左右，方向为正南方。

安装与热岛效应单片太阳能电池板一般是不能使用的，实际应用的是太阳能电池组件。

太阳能电池组件是由多片太阳能电池组合而成，用以达到期望的电压值。

太阳能电池组件在使用过程中，如果有一片太阳能电池单独被遮挡，例如树叶鸟粪等，单独被遮挡的太阳能电池在强烈阳光照射下就会发热损坏，于是整个太阳能电池组件损坏。

光伏组件支架安装方案目录一、概述 (1)二、施工准备 (1)三、主要施工工艺及质量控制措施 (3)四、安全控制措施 (10)五、质量通病防治措施 (11)六、安全文明施工 (12)七、危险源分项及控制措施 (13)光伏方阵支架及光伏板安装施工方案一、概述1.1编制目的XXXX。

1.2工程概况1、工程名称：XXXX2、参建单位：建设单位：XX设计单位：XX监理单位：XX施工单位：XX3、资金来源XX4、本期建设XXXX。

5、工期目标开工建设日期：2022年08月05日并网发电日期：2022年10月31日6、基本情况XXXX。

1.4编制依据1《光伏电站施工质量检查及验收规程》Q/CPI 170-20152.《光伏发电站施工规范》GB50794-20123.《光伏发电工程验收规范》GB50796-20124.《施工现场临时用电安全技术规范》JGJ-46-2005二、施工准备人员准备计划：光伏组件支架安装：技术负责人4名，安装工100名，辅助工80名。

太阳能板安装：技术负责人4名，焊工10名，安装工100名，辅助工80名。

工机具准备计划：主要工程量：施工工艺流程：光伏组件支架安装由立柱、檩条、横梁、斜撑、连接件等组成，采用螺栓连接组成构架；电池组件采用压块与支架横梁连接，形成一个组单元整体。

作业准备→灌注桩浇筑→立柱安装→主梁方管、塑料轴承安装→活动臂、活动臂抱箍安装→檩条、斜支撑安装→组件安装→检查、终拧螺栓→组件安装→检查调整。

三、主要施工工艺及质量控制措施1、光伏支架安装技术及质量控制措施固定可调区（1）散料由工作量而定，散料机械不得碰到桩基础及已安装好的支架、组件，不得碾压到现场的材料，不许大面积散料后不安装（小件容易被风沙掩埋）。

散料及安装时应区分内、外围零部件。

（2）立柱安装时保证4根立柱顶部在一条直线上，立柱底板长边沿南北方向，焊接在立柱上的调节件位于东侧。

立柱底板上方安装1个平垫+1个弹垫+2个螺母，立柱底板下方安装1个螺母+1个平垫。

建立智能监控系统，实时监测层压工艺参数， 确保产品质量稳定。
环保设备
采用环保型的层压设备，降低生产过程中的环境污染。
06
层压工艺的案例分析
成功案例分享
案例一
案例二
某知名太阳能电池组件制造商通过采用先进 的层压工艺，成功提高了电池组件的效率和 可靠性，从而在市场上获得了显著竞争优势。
某创业公司通过自主研发新型层压工艺，降 低了生产成本并优化了产品结构，在短时间 内实现了快速成长。
04
层压工艺的质量控制
质量标准制定
制定层压工艺的质量标准，确保每个 环节的工艺参数、材料要求、设备精 度等符合标Байду номын сангаас，以确保最终产品的质 量和性能。
根据市场需求和行业标准，不断更新 和完善质量标准，提高产品的竞争力 和可靠性。
质量控制方法
采用统计过程控制（SPC）方法，对 层压工艺过程中的关键参数进行实时 监控和记录，及时发现异常并采取措 施进行调整。
检测设备
用于检测太阳能电池组件的性能参数，如电 压、电流、功率等。
材料与设备的维护与保养
定期检查材料
确保封装材料、背板材料和边框材料无破损、老化等 现象。
设备清洁与保养
定期对层压机、真空泵等设备进行清洁和保养，确保 设备正常运行。
检测与调整
定期对检测设备进行校准和调整，确保检测数据的准 确性和可靠性。
后期处理阶段
冷却与取出
待层压处理完成后，让组件自然冷却， 然后取出。
VS
质量检测
对组件进行外观检测、电性能检测等，确 保符合质量要求。
03
层压工艺的材料与设备
材料选择
太阳能电池片
选择高效、稳定的太阳能电池 片，确保光电转换效率高。

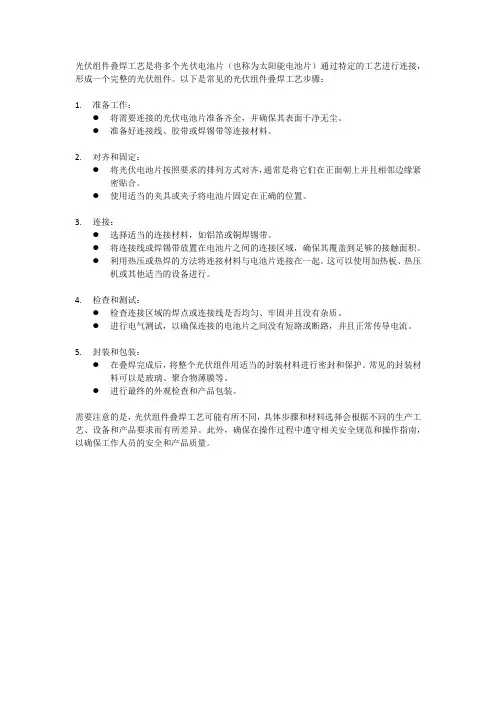

光伏组件叠焊工艺是将多个光伏电池片（也称为太阳能电池片）通过特定的工艺进行连接，形成一个完整的光伏组件。

以下是常见的光伏组件叠焊工艺步骤：
1.准备工作：
●将需要连接的光伏电池片准备齐全，并确保其表面干净无尘。

●准备好连接线、胶带或焊锡带等连接材料。

2.对齐和固定：
●将光伏电池片按照要求的排列方式对齐，通常是将它们在正面朝上并且相邻边缘紧
密贴合。

●使用适当的夹具或夹子将电池片固定在正确的位置。

3.连接：
●选择适当的连接材料，如铝箔或铜焊锡带。

●将连接线或焊锡带放置在电池片之间的连接区域，确保其覆盖到足够的接触面积。

●利用热压或热焊的方法将连接材料与电池片连接在一起。

这可以使用加热板、热压
机或其他适当的设备进行。

4.检查和测试：
●检查连接区域的焊点或连接线是否均匀、牢固并且没有杂质。

●进行电气测试，以确保连接的电池片之间没有短路或断路，并且正常传导电流。

5.封装和包装：
●在叠焊完成后，将整个光伏组件用适当的封装材料进行密封和保护。

常见的封装材
料可以是玻璃、聚合物薄膜等。

●进行最终的外观检查和产品包装。

需要注意的是，光伏组件叠焊工艺可能有所不同，具体步骤和材料选择会根据不同的生产工艺、设备和产品要求而有所差异。

此外，确保在操作过程中遵守相关安全规范和操作指南，以确保工作人员的安全和产品质量。

中文名 太阳能板 外文名 Solar panel 别名 “太阳能芯片”或“光电池” 定义 由若干个太阳能电池片按一定方式组装在一块板上的组装件 实质 光电半导体薄片 原理 太阳光发电
1 发电原理 2 组成及功用 3 分类 ▪ 单晶硅太阳能板 ▪ 多晶硅太阳能板 ▪ 非晶硅太阳能板 ▪ 多元化合物太阳能板 4 测试条件 5 功率计算 6 应用领域 7 太阳能板市场状况
随着光伏产业的迅猛发展，太阳能电池对多晶硅需求量的增长速度高于半导体多晶硅的发展，预计到 2008 年 太阳能多晶硅的需求量将超过电子级多晶硅。
1994 年全世界太阳能电池的总产量只有 69MW，而 2004 年就接近 1200MW，在短短的 10 年里就增长了 17 倍。专家预测太阳能光伏产业在二十一世纪前半期将超过核电成为最重要的基础能源之一。
1.首先应计算出每天消耗的瓦时数(包括逆变器的损耗)：若逆变器的转换效率为 90%，则当输出功率为 100W 时，则实际需要输出功率应为 100W/90%=111W；若按每天使用 5 小时，则耗电量为 111W*5 小时=555Wh。
2.计算太阳能电池板：按每日有效日照时间为 6 小时计算，再考虑到充电效率和充电过程中的损耗，太阳能电 池板的输出功率应为 555Wh/6h/70%=130W。其中 70%是充电过程中，太阳能电池板的实际使用功率。
太阳能板构成及各部分功能：
（1） 钢化玻璃: 其作用为保护发电主体（如电池片），透光其选用是有要求的： 1.透光率必须高（一般 91%以上）；2.超白钢化处理。
（2） EVA: 用来粘结固定钢化玻璃和发电主体（电池片），透明 EVA 材质的优劣直接影响到组件的寿命，暴 露在空气中的 EVA 易老化发黄，从而影响组件的透光率，从而影响组件的发电质量除了 EVA 本身的质量外，组件 厂家的层压工艺影响也是非常大的，如 EVA 胶连度不达标，EVA 与钢化玻璃、背板粘接强度不够，都会引起 EVA 提早老化，影响组件寿命。

太阳能电池板焊接方法
太阳能电池板的焊接方法主要包括手工焊接和机器焊接。

手工焊接需要的工具较为简单，主要包括电焊机、钳子、电线等。

以下是具体的步骤：
1. 准备工具和材料：电焊机、钳子、电线、焊条、太阳能电池片和导线等。

2. 将太阳能电池片放在操作台上，根据需要先剪短电池片两端的导线。

3. 使用钳子夹住电池片，将需要焊接的电线与电池片上的电极接触。

4. 打开电焊机的电源，启动焊接电源。

5. 将焊条按比例放在电池片与导线接触处，等待焊接完成。

手工焊接方法的优点是使用工具简单易得，操作也相对简单，但缺点也很明显，精度较低，且需要一定的技术和经验。

对于机器焊接，通常需要使用专门的设备，如激光焊接机或超声波焊接机等。

这些设备可以提供高精度的焊接，但需要专业的操作和维护。

在选择焊接方法时，应根据具体情况进行选择。

对于小规模的太阳能电池板制作或维修，手工焊接可能是一个不错的选择。

但对于大规模的生产或高精度的需求，机器焊接可能是更好的选择。

无论选择哪种方法，都需要注意安全和焊接质量的问题。

边框材料主要用于固定和支撑光伏组 件，同时起到防震和美观的作用。常 用的边框材料有铝合金和塑料等。
铝合金边框具有强度高、耐腐蚀性好 、美观大方等特点，但成本较高。塑 料边框则具有重量轻、成本低、易于 加工等特点，但耐候性和强度较差。
03
封装工艺流程
清洗
清洗
在太阳能光伏组件的封装过程中， 清洗是第一步，其目的是去除硅 片表面的污垢和杂质，确保硅片 的清洁度，为后续的封装工艺提
供良好的基础。
清洗方法
常用的清洗方法包括机械清洗、 化学清洗和超声波清洗等。根据 硅片表面的污染程度和性质，选
择合适的清洗方法和清洗剂。
清洗设备
清洗设备包括清洗槽、喷淋装置、 传送带等，这些设备能够确保硅 片在清洗过程中得到均匀的清洗
效果，并提高清洗效率。
叠层
叠层
叠层工艺
在清洗完成后，硅片需要进行叠层， 即将多个硅片按照一定的顺序叠放在 一起，形成一个太阳能电池组件。
封装工艺的分类
根据材料
可以分为晶体硅光伏组件封装工艺和非晶硅光伏 组件封装工艺。
根据结构
可以分为层压式封装工艺和盒式封装工艺。
根据功能
可以分为普通封装工艺和特种封装工艺。
02
封装材料
盖板材料
盖板材料是光伏组件最外层的保护层， Nhomakorabea要作用是保护电池 片不受外界环境的影响，如紫外线、水分等。常见的盖板材 料有玻璃和聚合物薄膜等。
接线盒安装
接线盒安装
在切割完成后，需要在每个独立 的电池片上安装接线盒，以便将 电池片连接起来形成太阳能电池 板。
接线盒类型
常用的接线盒类型包括嵌入式和 粘贴式等，嵌入式接线盒能够与 电池片紧密结合在一起，具有较 高的机械强度和稳定性；粘贴式 接线盒则具有较低的成本和较快 的生产速度。

为什么在太阳能电池组件输出端的两极并联一个旁路二极管怎么理解：“为防止太阳能电池在强光下由于遮挡造成其中一些因为得不到光照而成为负载产生严重发热受损,最好在太阳能电池组件输出端的两极并联一个旁路二极管。

”我是个新手，不太了解这个，希望大家帮忙，谢谢！问题补充：谢谢回答。

不过还有疑问。

能不能更详细的解释一下每个太阳能单元输出的电压？以及并联的二极管是如何解决不能发电的部分发热的问题的？答：在电池因为遮挡而得不到阳光或者部分照不到的情况下，这块电池产生的电流会变小，因为电池板内的电池的连接方式是串联，所以他们的电流是必须相同的，所以因为这个bad cell，导致了整个板输出的电流变小了，输出功率也变小了。

但是其他电池产生的功率是不减少的，输出少了，只能“内部消化”了，消化的地方就是哪个bad cell,而产生hot spot.旁路二极管就是为了在有bad cell的情况下，短路这个bad cell,而不影响其他的电池的输出。

但是每个电池都加一个二极管，这个成本不是一般的高，所以一般是18个电池一个二极管太阳能电池的暗伏安特性和一般二极管的伏安特性的异同在一定的光照下,太阳电池产生一定的电流ISC ,其中一部分是流过P - N 结的暗电流,另一部分是供给负载的电流。

故可把光照P - N 结看作是一个恒流源与理想二极管的并联组合,恒流源的电流就是最大的光生电流ISC ,流过理想二极管的电流即暗电流ID , IL 为流过负载电阻R的电流。

太阳能电池组件中的防反充电二极管的最大反向电压大约应设定在多大,可以用肖特基二极管吗?因为SBD的反向电压较低那要看太阳能电池本身的输出电压有多高了，二极管的耐压一定要比被充电的电池电压高，否则电池就会击穿它了。

注意电池电压不要按标称电压计算，而是要按最高电压计算，电池充满时的电压约为标称的1.2倍。

为了防止意外，应留出余量，一般取最大值的1.414倍。

什么是太阳能电池暗特性太阳能电池基本特性研究苗建勋，李水泉，石发旺，曹万民，武金楼（洛阳工学院，洛阳，471039）摘要随着太阳能电池使用日益广泛，对太阳能电池特性的研究也越来越引起人们的重视。

太阳能光伏板安装的正确方法
安装家用太阳能光伏发电板需要按照以下步骤进行：
1. 选址：选择一个光照充足、没有遮挡物的位置，比如房顶或者院子。

如果房顶无法承重或面积不足，可以考虑屋顶或地面架安装。

2. 安装支架：根据光伏板的尺寸和数量，安装相应的支架。

支架必须平稳牢固，并且与建筑物或地面之间有一定的距离，以便于光线照射和风力自然散热。

3. 安装电池板：将太阳能电池板固定在支架上，接好电线。

电线的长度应该预留足够的余地，方便连接逆变器。

4. 连接电缆：将电池板的电线连接到逆变器上，逆变器会把直流电转换成交流电。

5. 接入电网：将逆变器输出的电能接入家庭电网，实现自给自足或向电网出售多余电能。

同样也需要请专业人员操作安装。

6. 启动检查：启动发电系统并检查运行状态。

在正式使用之前，需要进行一些基本的检查和测试，以确保电池板、逆变器和电网连接正确，并且没有任何故障或漏电现象。

安装太阳能光伏板是一个专业性较强的工作，如果对具体步骤不太熟悉，建议找专业人员来进行安装。

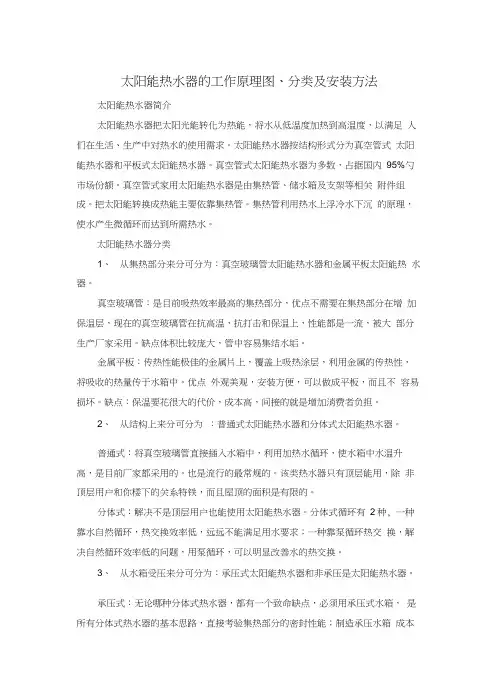

太阳能热水器的工作原理图、分类及安装方法太阳能热水器简介太阳能热水器把太阳光能转化为热能，将水从低温度加热到高温度，以满足人们在生活、生产中对热水的使用需求。

太阳能热水器按结构形式分为真空管式太阳能热水器和平板式太阳能热水器。

真空管式太阳能热水器为多数，占据国内95%勺市场份额。

真空管式家用太阳能热水器是由集热管、储水箱及支架等相关附件组成。

把太阳能转换成热能主要依靠集热管。

集热管利用热水上浮冷水下沉的原理，使水产生微循环而达到所需热水。

太阳能热水器分类1、从集热部分来分可分为：真空玻璃管太阳能热水器和金属平板太阳能热水器。

真空玻璃管：是目前吸热效率最高的集热部分，优点不需要在集热部分在增加保温层，现在的真空玻璃管在抗高温，抗打击和保温上，性能都是一流，被大部分生产厂家采用。

缺点体积比较庞大，管中容易集结水垢。

金属平板：传热性能极佳的金属片上，覆盖上吸热涂层，利用金属的传热性，将吸收的热量传于水箱中。

优点外观美观，安装方便，可以做成平板，而且不容易损坏。

缺点：保温要花很大的代价，成本高，间接的就是增加消费者负担。

2、从结构上来分可分为：普通式太阳能热水器和分体式太阳能热水器。

普通式：将真空玻璃管直接插入水箱中，利用加热水循环，使水箱中水温升高，是目前厂家都采用的。

也是流行的最常规的。

该类热水器只有顶层能用，除非顶层用户和你楼下的关系特铁，而且屋顶的面积是有限的。

分体式：解决不是顶层用户也能使用太阳能热水器。

分体式循环有2种, 一种靠水自然循环，热交换效率低，远远不能满足用水要求；一种靠泵循环热交换，解决自然循环效率低的问题，用泵循环，可以明显改善水的热交换。

3、从水箱受压来分可分为：承压式太阳能热水器和非承压是太阳能热水器。

承压式：无论哪种分体式热水器，都有一个致命缺点，必须用承压式水箱，是所有分体式热水器的基本思路，直接考验集热部分的密封性能；制造承压水箱成本极高，存在安全性问题，要求耐压7个大气；循环效果不是很理想。

助焊剂
助焊剂作用： 破坏金属氧化膜使焊锡表面清洁，有利于焊锡的浸润和焊点 合金的生成；帮助焊接，除去互连条上的氧化层，增强焊料 活性、减小焊锡表面张力；能覆盖焊料表面、防止焊料或金 属继续氧化；加快热量从烙铁头向焊料和被焊物的表面传递； 合适的助焊剂还能使焊点美观。
储存方式： 密封、标识存放，储存于阴凉、 通风处，温度不超过30℃，远离 火种。
电池片的焊接
光伏组件加工工艺
单片焊接（单焊）
目的：将焊带与电池片正面(负极)主栅线焊接起来，为电池片 的串联做准备
串联焊接（串焊）
目的：将单焊好的电池片串联起来，增大输出电压，为叠层做 准备
电池片
电池片
电池串
4.5V 5A 0.5V 5A 0.5V 5A 0.5V 5A 0.5V 0.5V 5A 5A 0.5V 5A
（3）焊接面应平整光亮、无凸起的锡块，焊带与主栅线重合无 弯曲。 （4）对不符合要求的要自行返工。废片和待处理片分类放置。
焊带拉力测试
2、注意事项 （1）焊接时要用力均匀，不能用力过大，应与电烙铁自重力相 当。 （2）浸泡过助焊剂的焊带不能在空气中暴露太长时间，当表面 产生白色粉末时，应重新浸泡。 （3）电烙铁使用中处于高温状态，要注意放置烫伤自己和他人。 （4）电烙铁使用完毕应放在烙铁架上，不许随意乱放，以免烫 伤物品。 （5）加热台平均每4h要清洗一次。 （6）使用电烙铁测温仪测量烙铁头的温度，烙铁头的温度高低 由现场工艺技术人员根据电池片的厚薄来确定。焊接操作人员 不得随意改动。
焊带前处理
1.助焊剂有一定的毒性，作业时要戴好防毒面具、防护眼镜、 手套，穿好防护服。
2.将焊带裁剪成合适的尺寸，焊带长度约等于电池片边长的 2倍。 3.将裁剪好的焊带浸泡在助焊剂中，浸泡时间约半小时。

太阳能电池的组装工艺流程
当然可以，让我用更通俗的话给您讲讲太阳能电池是怎么一步步组装起来的：
电池片体检和分队：
先给每个做出来的太阳能电池片做个“健康检查”，看看它们转光为电的能力怎么样，还有电压、电流这些指标达不达标。

检查完后，把表现差不多的电池片分到一个队伍里，还要看看颜色搭不搭，这样最后做出来的太阳能板才好看。

正面串珠子：
把电池片像串珠子一样，用电线（实际上是专业的焊带）把它们正面连起来，形成一串串的。

背面连线：
然后在电池片的背面也做连线，让这些串串能够手拉手连成一长串，这样电压就上去了。

贴膜压平：
准备好透明的保护膜、软软的粘胶层还有硬邦邦的玻璃板，把连好的电池串放在粘胶层上，盖上玻璃或背板，就像做三明治一样，然后用大机器压得紧紧的，让它们牢牢粘在一起，还能防水。

修边美容：
压好后，要把边边角角修整齐，清理干净，就像给人理发一样，要弄得干干净净，漂漂亮亮的。

装框加固：
四周加上铝框，就像给画装个框，既结实又好看，再往框里打点密封胶，这样风吹雨打都不怕了。

接电线：
在后面装个小盒子（接线盒），用来接外面的电线，这样电就有了出门的通道。

严格考试：
接着，要对做好的太阳能板进行一系列的“考试”，检查它是不是够安全，发电能力怎么样，确保每一块都是优等生。

打包出厂：
最后，把这些通过考验的太阳能板包得严严实实的，就可以送它们去新家或者直接发往安装的地方了。

这就是太阳能电池从零散的电池片变成完整可用的太阳能板的大致过程，每一步都很关键哦！。

太阳能片的使用方法1. 引言1.1 了解太阳能板太阳能板，也称为太阳能光伏板，是一种利用太阳能转换为电能的装置。

它是由多个太阳能电池片组成的，通过光电效应将阳光转化为电能。

太阳能板可以广泛应用于家庭、工业和商业领域，是一种清洁、可再生的能源来源。

了解太阳能板的原理和工作方式对于选择和使用太阳能系统至关重要。

太阳能板的工作原理是利用光电效应将太阳能转化为直流电能，这是一种基于半导体材料的技术。

在阳光照射下，太阳能电池片中的半导体材料会释放出电子，形成电流，从而产生电能。

太阳能板的性能参数包括功率、效率、工作温度范围等，这些参数会直接影响太阳能系统的发电效率和稳定性。

在选择太阳能板时，需要考虑这些性能参数，并根据实际需求选购适合的太阳能板型号。

了解太阳能板的优势也是很重要的，太阳能板具有无污染、低维护成本、长寿命等优点，是一种清洁、环保的能源选择。

通过使用太阳能板，不仅可以减少对传统能源的依赖，还可以降低能源成本，减少碳排放，对环境产生积极影响。

了解太阳能板的优势可以帮助人们更好地利用太阳能资源，推动可持续发展。

1.2 太阳能板的优势太阳能板是一种利用太阳光能资源直接产生电能的设备，具有以下优势：1. 环保：太阳能板利用太阳能资源进行能量转换，不会产生任何有害的气体排放，不会对环境造成污染，是一种非常环保的能源。

2. 可再生：太阳能是一种取之不尽用之不竭的能源，太阳能板可以持续供给电能，不会受到能源枯竭的限制。

3. 节能：太阳能板可以减少对传统能源的依赖，降低能源消耗，有助于节约能源资源。

4. 经济性：虽然太阳能板的安装和购买成本较高，但长期来看可以节省电费支出，能够降低生活成本。

5. 独立性：太阳能板可以在独立的系统中运行，不受电网的限制，适用于偏远地区或没有电力供应的场所。

6. 安全性：太阳能板的运行过程中不会产生任何火灾、爆炸等安全隐患，是一种非常安全可靠的能源设备。

太阳能板具有环保、可再生、节能、经济、独立和安全等多种优势，是一种值得推广和使用的清洁能源设备。
