光扩散剂的基本参数与性能关系1）光扩散剂的折射率须大于基体树脂材料吗目前在网上搜索一下，发现了相互矛盾的不同讲法及观点。

有些人认为“要满足透光不透明即透光又匀光的效果，光扩散剂的光折射率要比树脂的折射率高。

我们常用的不饱和树脂的光线折射率为，亚克力树脂的光线折射率为。

过分的高于或者低于树脂的光线折射率会造成大量的反射，影响了透光率，接近树脂折射率，会减少光散射的路径，透明度下降少，无法有效的遮蔽光源。

”但日本信越有机硅的对外公开正式产品宣传中，强调“（因为）有机硅树脂球形微粉的光折射率比较低，所以光扩散效率高”。

孰对孰错，我们先从一些基本概念和原理开始分析：i）折射率的基本定义：光在真空中的相速度与光在介质中的相速度之比值。

材料的折射率越高，使入射光发生折射的能力越强。

常见几种透明树脂的折射率如下：折射率决定着材料看上去的光亮程度，较大的折射率表明在材料与空气的交界面上有更多的光线被反射。

一般来说，折射率愈高，透光率愈低。

ii）光散射的基本概念：物质中存在的不均匀团块使进入物质的光偏离入射方向而向四面八方散开，这种现象称为光的散射，向四面八方散开的光，就是散射光。

与光的吸收一样，光的散射也会使通过物质的光的强度减弱。

当光在物质中传播时，物质中存在的不均匀性（如悬浮微粒、密度起伏）也能导致光的散射（简单地说，即光向四面八方散开）。

蓝天、白云、晓霞、彩虹、雾中光，曙光的传播等等常见的自然现象中都包含着光的散射现象。

其实，添加光扩散剂制得的光扩散材料及制件，正是基于上述光的散射原理。

透光与散射必须基于实际需要达到一个平衡，因此光的散射必须控制在一个合理范围内，因此对于连续介质中的不均匀成分即球形微粉的折射率（差）、球度、颗粒表面规整度、粒径大小、浓度等参数有着一定的要求与限制。

因此作为光扩散剂，折射率不但要小，而且与连续相介质（即基体透明树脂）不能相差太大。

因为折射率差愈大，散射作用愈强。

连续相基材与非均相颗粒折射率差异过大将导致全反射发生，符光线反射回内部而无法有效导出。

常用的PC塑胶原料型号常用的PC塑胶原料型号资料由长城塑胶提供T e L 1 3 6 8 6 6 5 8 5 1 71:防火(阻燃)级PC德国拜耳PC 6485 半透明(1.5mm )防火V0德国拜耳PC 6555,6225 透明防火德国拜耳PC 6717,6557 防火抗紫外线(抗UV)德国拜耳PC 9415,9351 玻纤增强防火V0日本帝人PC LN-1250G,LN-2250Y 防火V0台湾奇美PC PC-110V PC-122V 阻燃级防火V0日本三菱PC FPR3500 高阻燃防火(0.75mm防火V0)基础创新塑料PC SP7602,SP7604 防火V0 超高流动基础创新塑料PC 940,945 防火V0 半透明基础创新塑料PC 940A, 945A 防火V0 透明中粘度基础创新塑料PC 943A 防火V0 透明中粘度抗紫外线基础创新塑料PC 953,953A 防火V0 高粘度抗紫外线基础创新塑料PC 500R,503R 玻纤增强防火V0基础创新塑料PC 3412ECR,3412R 玻纤增强防火V0基础创新塑料PC 3413R,3414R 玻纤增强防火V0基础创新塑料PC EXL9330,EXL9112R 防火V0 超韧耐寒2:抗紫外线(抗UV)PC德国拜耳PC 2407,2607 高流动,抗紫外线德国拜耳PC 2807 中粘度抗紫外线德国拜耳PC 2207 极低粘度，流动性极差，抗紫外线德国拜耳PC 3113,3107 高粘度挤塑吹塑及注塑成型,抗紫外线台湾奇美PC PC-110U,PC-122U 抗紫外线，耐候级日本三菱PC S-3000VR,S-2000VR 抗紫外线耐候性改良基础创新塑料PC 103R,243R 抗紫外线基础创新塑料PC HF1130,123R 高流动紫外\尺寸稳定耐热3:食品级(FDA认可)级PC德国拜耳PC 2456,2458 高流动食品级德国拜耳PC 2856,2858 中粘度（FDA）食品级德国拜耳PC 3206,3108,3208 , 3105, 3103 高分子量挤塑成型耐冲击FDA 水触稳定德国拜耳PC WB1239,1239 5加仑水桶料台湾奇美PC PC-110 食品级日本出光PC IR2200 食品级低粘度适合大型成型或薄膜制品，如奶瓶、断电器壳。

LED灯罩的用料选材-光扩散PCLED是绿色环保光源，但其发出的光刺眼，需要通过特殊材料灯罩来解决，各种传统解决方案中以采用光扩散PC为灯罩最佳，可达到高透光率、高扩散、光线均匀的特点。

从1879年爱迪生发明了第一盏白炽灯，人类开始了第一次照明光源技术革命，它的发光效率很低，寿命短，在1500h左右；第二阶段照明光源的开始是荧光灯的出现，但荧光灯填充汞，污染环境；LED光源的出现则标志了绿色照明光源新阶段的开始。

LED灯电能转化为光能的效率是90%，使用寿命长，一般在5万小时，整灯在3.5万小时。

据统计，世界上主要工业化国家电能的10-20%用於照明，而中国，照明用电占全社会用电总量的12%，采用高效照明产品代替白炽灯，节能减排潜力巨大。

逐步淘汰白炽灯，对於促进中国照明电器行业结构优化升级、推动实现“十二五”节能减排目标任务、积极应对全球气候变化具有重要意义。

日前，国家发展改革委、商务部、海关总署、国家工商总局、国家质检总局联合印发了《关於逐步禁止进口和销售普通照明白炽灯的公告》，决定从2012年10月1日起，按照功率大小分阶段逐步禁止进口和销售普通照明白炽灯。

LED不同照明方案对比：LED发出的光是方向性较强的射光，是点光源，造成的缺点是光线刺眼，人眼难以接受，且照射面积小。

如果作为照明使用时必须将光线散射开来才能达到照明的效果。

传统的解决方案包括三种：1、在原有灯罩基础上添加色粉，如硫酸钡等，加入这些颗粒可使光进行多次光折射达到光扩散的作用，该方法光扩散效果不明显，且严重影响透光率；2、增加磨沙效果，但会严重降低灯罩的光线透过率；3、增加棱镜，但光扩散效果有限，仍能看到刺眼的LED灯珠，且降低光线透过率。

当前市场上出现了一种理想的解决方法，就是光扩散PC。

光扩散PC可达到高透光率、高扩散、光线均匀的特点。

光扩散PC是通过在PC树脂中添加光扩散剂，光扩散剂呈球形，均匀分散在PC树脂中，形成海岛结构，由於PC树脂和光扩散剂的折光指数不同，光线在光扩散剂表面类似镜面反射，经过多次反射，达到光扩散效果。

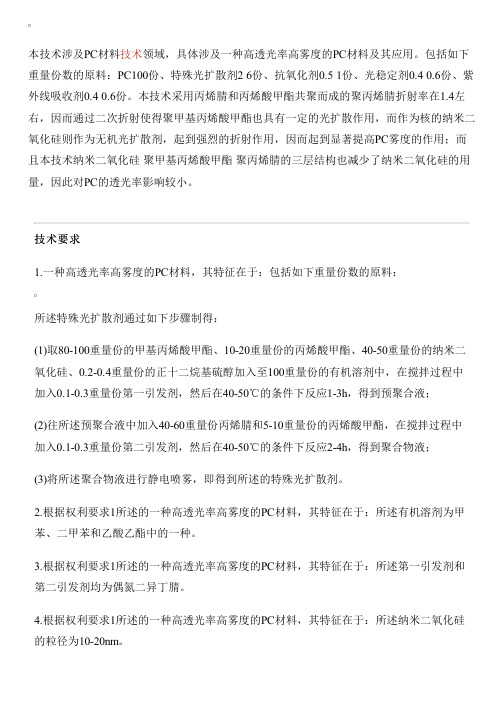

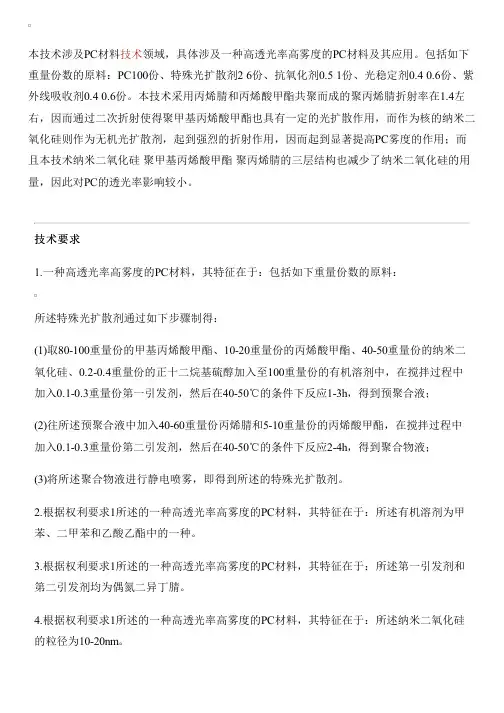

本技术涉及PC材料技术领域，具体涉及一种高透光率高雾度的PC材料及其应用。

包括如下重量份数的原料：PC100份、特殊光扩散剂26份、抗氧化剂0.51份、光稳定剂0.40.6份、紫外线吸收剂0.40.6份。

本技术采用丙烯腈和丙烯酸甲酯共聚而成的聚丙烯腈折射率在1.4左右，因而通过二次折射使得聚甲基丙烯酸甲酯也具有一定的光扩散作用，而作为核的纳米二氧化硅则作为无机光扩散剂，起到强烈的折射作用，因而起到显著提高PC雾度的作用；而且本技术纳米二氧化硅聚甲基丙烯酸甲酯聚丙烯腈的三层结构也减少了纳米二氧化硅的用量，因此对PC的透光率影响较小。

技术要求1.一种高透光率高雾度的PC材料，其特征在于：包括如下重量份数的原料：所述特殊光扩散剂通过如下步骤制得：(1)取80-100重量份的甲基丙烯酸甲酯、10-20重量份的丙烯酸甲酯、40-50重量份的纳米二氧化硅、0.2-0.4重量份的正十二烷基硫醇加入至100重量份的有机溶剂中，在搅拌过程中加入0.1-0.3重量份第一引发剂，然后在40-50℃的条件下反应1-3h，得到预聚合液；(2)往所述预聚合液中加入40-60重量份丙烯腈和5-10重量份的丙烯酸甲酯，在搅拌过程中加入0.1-0.3重量份第二引发剂，然后在40-50℃的条件下反应2-4h，得到聚合物液；(3)将所述聚合物液进行静电喷雾，即得到所述的特殊光扩散剂。

2.根据权利要求1所述的一种高透光率高雾度的PC材料，其特征在于：所述有机溶剂为甲苯、二甲苯和乙酸乙酯中的一种。

3.根据权利要求1所述的一种高透光率高雾度的PC材料，其特征在于：所述第一引发剂和第二引发剂均为偶氮二异丁腈。

4.根据权利要求1所述的一种高透光率高雾度的PC材料，其特征在于：所述纳米二氧化硅的粒径为10-20nm。

5.根据权利要求1所述的一种高透光率高雾度的PC材料，其特征在于：所述静电喷雾的喷雾电压为20-30kV，喷雾温度为20-30℃。

PC光扩散板一，概念：光扩散板是光线通过以PC/PMMA/PS等基材的扩散层，遇到与其折射率相异的介质（扩散粒子）时，会发生多角度、多方向的折射、反射与散射的现象，从而达到光扩散效果，为显示照明组件提供一均匀面光源。

二，光扩散板产生背景：在LED照明逐渐被市场接受的过程中，关于灯罩的问题一直都困扰着灯具生产厂商。

既要有高的透光率做前提，同时又要做到具有相当的光扩散率和良好的光源隐蔽性。

最初所采用玻璃用来生产灯罩，玻璃的问题是易碎，而且光的扩散效果也不是很好，很难达到照明要求随即使用。

后来逐渐的发展到用树脂来代替玻璃，如果单单只用透明树脂来做灯罩，虽然透光率很高，基本都能达到90%以上，但光的散射效果不够理想，光源隐蔽性能差。

白板树脂，其存在着透光率过低，严重影响了LED灯的照明。

为了达到综上要求，光扩散板便由此诞生。

三，理论基础：当光从一种介质射到另一种介质的平滑界面时，一部分光被界面反射，另一部分光透过界面在另一种介质中折射。

光的入射角等于反射角，且反射光与入射光在同一平面中法线的两侧，这就是反射定律。

而折射光线则符合折射定律：折射光线位于入射光与法线的平面内，折射光与入射光在法线两侧，且入射角与折射角的正弦之比为一常数。

折射定律与反射定律都是几何光学的基础，它们不仅在理论研究上，也为光学技术的发展和光学产品的设计奠定了基础。

四，特点：㈠光扩散板（DF板）优点是在保证高透光率的前提下，又增加了产品的光扩散率和雾度，通过扩散板的作用，使整个板面形成了一个均匀的发光面而不形成暗区，在画面上形成残留影像，使画面更逼真，达到通体晶莹剔透的视觉效果。

目前光扩散板分为PC光扩散板，PMMA光扩散板及PS光扩散板㈡PC光扩散板透光率可达80%以上，而普通级乳白PC板透光率只有20%。

所以在广告灯箱行业广泛使用。

普通级乳白PC板仅可以被光线穿透，但起不到均匀散光的作用，而光扩散PC板能充分散射LED光源。

㈢PC基材具有优良的抗冲击性能，是亚克力板材的20-30倍，安装、运输过程中不易损坏。

光扩散PC介绍：光扩散PC是通过在PC树脂中添加光扩散剂,光扩散剂呈球形,均匀分散在PC树脂中,形成海岛结构,由于PC树脂和光扩散剂的折光指数不同,光线在光扩散剂表面类似镜面反射,经过多次反射,达到光扩散效果.光扩散剂的添加量、粒径大小和分布、折光指数决定了材料的光学性能.评价光扩散材料光学性能的指标包括全光线透光率、雾度、分散度.其中分散度指的是相对透光率为50%的角度.如何做到散光材料高透光率,高雾度,这是个难点.荧光灯的光向四周照射,从后面照射的光反射后回到前面,前面的光如果超过临界角将反射.这样的光经过多种反射过程重新到达前面.扩散板的其他光将发生一些折射,到扩散板内部.到扩散板内部后,和扩散剂相遇,进行多次的反射和散光,在这过程中将表面维持一定亮度. 主要分为注塑级,挤出级,吹塑级,薄膜级,磨砂级。

光扩散应用：LED球泡灯、LED日光灯、LED数码管、LED隧道灯、LED路灯,LED吸顶灯等。

光扩散塑料的特点：高透光、高扩散、无眩光、无光影的光学级PC原料。

.耐老化、阻燃性佳、抗紫外线性佳。

可挤出,也可注塑,使用方便损耗低。

光源隐蔽性极佳、无光点。

具有高抗冲击强度。

适合LED灯泡、灯管、透光板、外壳等使用的LED照明灯罩专用光扩散PC塑料。

光扩散PC特点光扩散PC是通过在PC树脂中添加光扩散剂，光线在光扩散剂表面类似镜面反射,经过多次反射,达到光扩散效果。

扩散PC其扩散率可达到99%,分散均匀无晶点,透光率可达86-93%,亮度是传统灯罩的2倍以上。

常用于LED球泡灯、LED 日光灯、LED数码管、LED隧道灯、LED路灯,LED吸顶灯等。

编辑本段加工参数一、东莞市得亨塑胶有限公司[1]有如下牌号的光扩散PC:1、牌号：ML4272 颜色：雾透性能：勾兑pc树脂（高透过/高扩散抗uv 用途：注塑灯罩/挤出灯管2、牌号印DHZ001 颜色：雾透性能：1.5mm~91%（高透过）抗UV 用途：注塑灯罩3、牌号：DHZ002 颜色：雾透性能：1.5mm~89%（高扩散）抗uv 用途：注塑灯罩4、牌号：DHZ003 颜色：雾透性能：1.5mm~87%（高扩散）抗uv用途：注塑灯罩5、牌号：DHZS001 颜色：雾透性能：1.5mm~91%（高透过）抗uv 用途：注塑灯罩6、牌号：DHZS002 颜色：雾透性能：1.5mm~89%（高扩散）抗uv 用途：注塑灯罩7、牌号：DHZS003 颜色：雾透性能：1.5mm~87%（高扩散）抗uv 用途：注塑灯罩8、牌号：DHJC001 颜色：雾透性能：1mm~89%（高扩散）抗uv 用途：挤出灯管9、牌号：DHJC002 颜色：雾透性能：1.5mm~87%（高扩散）抗uv 用途:挤出灯管10、牌号：GJ4272 颜色：雾透性能：1.5mm~87%（高扩散）抗uv 用途：挤出灯管11、牌号：DH0413 颜色：雾透性能：1.5mm~93%（高透过）抗uv 用途：吹塑球泡灯12、牌号：DH00326冰底颜色：雾透性能：1.5mm~91%（高透过）抗uv 用途：LED灯罩专用料二、东莞市得亨塑胶有限公司[1]有如下牌号的光扩散PMMA:1、牌号：PMMA母粒颜色雾透性能：2mm~79% 注塑、挤出勾兑PMMA树脂母粒2、牌号：DH110 颜色雾透性能：2mm~89% 注塑、挤出LED周边材料专用3、牌号：DH80 颜色雾透性能：2mm~92% 注塑、挤出LED周边材料专用帝人PC mL-1102 光扩散等级高透光注塑成型1mm/透光率83% 。

光扩散剂粒径对PC光扩散板性能的影响
在聚碳酸酯（PC）中加入交联聚甲基丙烯酸甲酯（PMMA）微球（光扩散剂），通过紫外可见光分光光度汁、扫描电子艟微镜（SEM）等测试方法研究了PC光扩散板的光扩散机理以及光扩散剂粒径大小对PC光扩散板光透过率、雾度、有效光散射系数及力学性能的影响。

结果表明：光扩散剂粒径为20，0μm时，PC光扩散板光透过率较高；光扩散剂粒径为1，8μm时，PC光扩散板雾度较大；光扩散剂粒径为3，0μm时，PC光扩散板有效光散射系数较大且满足使用时力学性能要求；光扩散洲粒径增大，光透过率增加，雾度减小。

为了应对光二极管（LED）光源产业的高速发展，光扩散材料的生产必须要实现连续化和高产率。

因此，大多数新型光扩散材料是采取透明的聚合物基材树脂与光扩散微球粒子共混的方法制备。

其中光扩散微球粒子包括无机微粒，如丙烯酸类交联微球、聚丙乙烯（PS）、硅树脂等，但是，由于无机微粒表面较尖锐，容易划伤光扩散材料，导致其光学性能受影响所以有机聚合物微粒作为光扩散剂使用较广泛。

光扩散PC板扩散光源的机理为入射光线在经过PC基材、孔隙以及光扩散剂时，发生折射和反射，随着光扩散粒径增加,使PC光扩散板光透率增加，雾度降低，当粒径为20.0μm时，光透率为83.73%，当粒径为1.8μm时，雾度为92.89% 。

当光扩散剂径粒为3.0μm时，可以得到具有光透率、高雾度的PC光扩散板，制备的PC光扩散板满足力学性能要求。

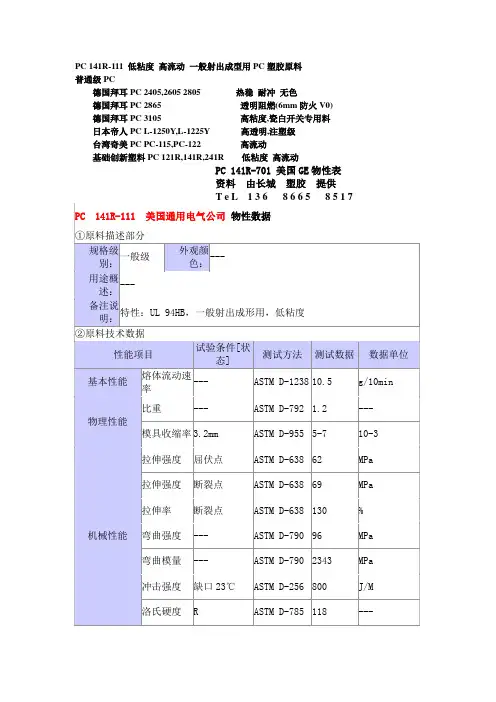

PC 141R-111 低粘度高流动一般射出成型用PC塑胶原料普通级PC德国拜耳PC 2405,2605 2805 热稳耐冲无色德国拜耳PC 2865 透明阻燃(6mm防火V0)德国拜耳PC 3105 高粘度,瓷白开关专用料日本帝人PC L-1250Y,L-1225Y 高透明,注塑级台湾奇美PC PC-115,PC-122 高流动基础创新塑料PC 121R,141R,241R 低粘度高流动PC 141R-701 美国GE物性表资料由长城塑胶提供T e L 1 3 6 8 6 6 5 8 5 1 7 PC 141R-111 美国通用电气公司物性数据①原料描述部分规格级别：一般级外观颜色：---用途概述：---备注说明：特性：UL 94HB，一般射出成形用，低粘度②原料技术数据性能项目试验条件[状态]测试方法测试数据数据单位基本性能熔体流动速率--- ASTM D-1238 10.5 g/10min物理性能比重--- ASTM D-792 1.2 ---模具收缩率3.2mm ASTM D-955 5-7 10-3机械性能拉伸强度屈伏点ASTM D-638 62 MPa 拉伸强度断裂点ASTM D-638 69 MPa 拉伸率断裂点ASTM D-638 130 % 弯曲强度--- ASTM D-790 96 MPa 弯曲模量--- ASTM D-790 2343 MPa 冲击强度缺口23℃ASTM D-256 800 J/M 洛氏硬度R ASTM D-785 118 ---电气性能损耗因数60Hz ASTM D-150 0.0009 --- 损耗因数1MHz ASTM D-150 0.01 --- 介电常数60Hz ASTM D-150 3.17 --- 介电常数1MHz ASTM D-150 2.96 --- 体积电阻率--- ASTM D-257 1.0×1017Ω.cm加工性能吸水率--- ASTM D-570 0.15 %热性能热变形强度0.45MPa ASTM D-648 137 ℃热变形温度1.8MPa ASTM D-648 132 ℃维卡软化点--- ASTM D-1525 154 ℃线膨胀系数--- ASTM E-831 6.8×10-51/℃UL长期使用温度--- UL 746B 130 ℃阻燃性--- UL 94 HB --- 阻燃性--- UL 94 1.1 mm防火(阻燃)级PC德国拜耳PC 6485 半透明(1.5mm )防火V0德国拜耳PC 6555,6225 透明防火德国拜耳PC 6717,6557 防火抗紫外线(抗UV)德国拜耳PC 9415,9351 玻纤增强防火V0日本帝人PC LN-1250G,LN-2250Y 防火V0台湾奇美PC PC-110V PC-122V 阻燃级防火V0日本三菱PC FPR3500 高阻燃防火(0.75mm防火V0) 基础创新塑料PC SP7602,SP7604 防火V0 超高流动基础创新塑料PC 940,945 防火V0 半透明基础创新塑料PC 940A, 945A 防火V0 透明中粘度基础创新塑料PC 943A 防火V0 透明中粘度抗紫外线基础创新塑料PC 953,953A 防火V0 高粘度抗紫外线基础创新塑料PC 500R,503R 玻纤增强防火V0基础创新塑料PC 3412ECR,3412R 玻纤增强防火V0基础创新塑料PC 3413R,3414R 玻纤增强防火V0基础创新塑料PC EXL9330,EXL9112R 防火V0 超韧耐寒抗紫外线(抗UV)PC德国拜耳PC 2407,2607 高流动,抗紫外线德国拜耳PC 2807 中粘度抗紫外线德国拜耳PC 2207 极低粘度，流动性极差，抗紫外线德国拜耳PC 3113,3107 高粘度挤塑吹塑及注塑成型,抗紫外线台湾奇美PC PC-110U,PC-122U 抗紫外线，耐候级日本三菱PC S-3000VR,S-2000VR 抗紫外线耐候性改良基础创新塑料PC 103R,243R 抗紫外线基础创新塑料PC HF1130,123R 高流动紫外\尺寸稳定耐热食品级(FDA认可)级PC德国拜耳PC 2456,2458 高流动食品级德国拜耳PC 2856,2858 中粘度（FDA）食品级德国拜耳PC 3206,3108,3208 , 3105, 3103 高分子量挤塑成型耐冲击FDA 水触稳定德国拜耳PC WB1239,1239 5加仑水桶料台湾奇美PC PC-110 食品级日本出光PC IR2200 食品级低粘度适合大型成型或薄膜制品，如奶瓶、断电器壳。
