安健环标识及图牌板配置标准第一章划线和定置管理规定第一条地面分界（注：地面分界的要求不应用于办公室区域）㈠划定界限以分隔存储区域和通道区域。
㈡根据工作场所的需要划定区域。
㈢分界线应有清晰地标记。
㈣应维护分界线的清晰和不退色。
㈤通道和人行道应有充分的宽度以允许可能的交通工具自由通行并应无障碍。
㈥不必在办公室区域以颜色喷涂地面划分界限。
不同颜色的地毯或瓷砖可用于区分通道和一般的工作区域。
㈦不要用高光泽的油漆作地面分界的材料，防止地面湿了以后会变得很滑，要求使用统一的分界标识。
㈧分界线的宽度应是统一的，一般为100mm。
但实际的尺寸要看工作场所的需要，所使用的颜色应统一。
㈨消防设备下面的分界应根据5星要素3.02来进行。
第二条消防器材的划分㈠消防器材下都应划分为‘保持清洁’区域。
㈡“保持清洁”区域的划分应为黄色为边缘线（100mm）至少以800mm（最小）X 500mm框围，其内以对角线条纹添注。
㈢保持清洁区域的划分线周围禁止堵塞。
第三条.管理内容与要求㈠厂区定置管理1、要求在全公司区域内明确所有建筑物、室外存放的物品所在的具体位置。
2、室外存放的物品不得阻塞消防通道和主要交通道路，用红线或黄色线条对该区域进行画线。
3、如需要在厂区室外临时存放物品时，需向主管部门提出申请，经审查、确认后方可存放，并按室外物品存放的要求进行画线或标识。
4、要有规定的交通车辆存放点，本厂机动车一律按定置存放点存放。
5、外来机动车辆存放在联系部门指定的临时停车处。
㈡设备定置管理1、在设备周围应留有检修维护及运行操作的通行场地，使维修者、操作者能安全出入设备放置处。
2、符合安全文明生产及设备规范化要求。
㈢生产作业现场定置1、生产作业现场在未经主管部门允许和防护措施不当时不准存放闲置设备、材料、工器具及杂物，尤其是通道处。
2、在设备比较集中、人员暴露较多的现场，应用明显的线条和颜色进行标识。
3、在生产作业现场存放的物品必须进行严格的标示，检修废料必须及时、分类清理出现场。
目录一、安全设施标准 (2)1.1安全标志 (2)1.2安全警示线 (22)1.3安全防护 (27)1.4、安全设施 (41)1.5、安全用具 (61)1.6、安全标志、设备标识的设置、制作及固定要求 (66)二、健康设施标准 .................................................... 错误!未定义书签。
2.1 适用范围 ....................................................... 错误!未定义书签。
2.2 健康设施标准分类 ....................................... 错误!未定义书签。
2.3 照明标准 ....................................................... 错误!未定义书签。
2.4 电磁防护标准 ............................................... 错误!未定义书签。
2.5 噪声控制标准 ............................................... 错误!未定义书签。
2.6 生活用水标准 ............................................... 错误!未定义书签。
2.7 SF6气体电房安全设施标准......................... 错误!未定义书签。
2.8 生产场地安全通道设置标准 ....................... 错误!未定义书签。
三、环境设施标准 .................................................... 错误!未定义书签。
3.1 适用范围 ....................................................... 错误!未定义书签。

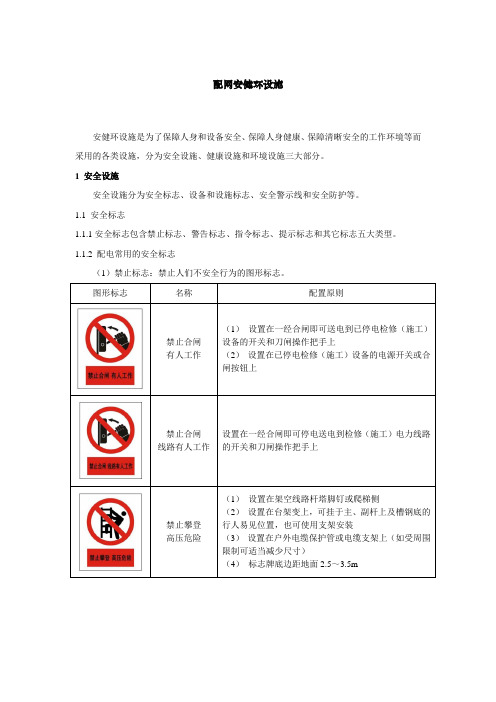

配网安健环设施安健环设施是为了保障人身和设备安全、保障人身健康、保障清晰安全的工作环境等而采用的各类设施，分为安全设施、健康设施和环境设施三大部分。
1 安全设施安全设施分为安全标志、设备和设施标志、安全警示线和安全防护等。
1.1 安全标志1.1.1安全标志包含禁止标志、警告标志、指令标志、提示标志和其它标志五大类型。
1.1.2 配电常用的安全标志（1）禁止标志：禁止人们不安全行为的图形标志。
（2）警告标志：提醒人们对周围环境引起注意，以避免可能发生的危险的图形标志。
（3）指令标志：强制人们必须做出某种动作或采用防范措施的图形标志。
（4）提示标志：向人们提供某种信息（如标明安全设施或场所旁）的图形标志。
1.2设备及设施标志配网运行设备及设施标志包含电气设备、消防设备和安全工器具等设施标志。
设备双重名称：即设备的名称和编号。
1.2.1配电线路(1)10kV架空线路标志单回路架空线路标志牌多单回路架空线路标志牌(2)10kV电缆线路标志电缆终端标志牌电缆本体标志牌电缆中间接头标志牌电缆地面走向标志大样图电缆地面走向标志示意图电缆地面标志桩大样图电缆地面标志桩安装示意图(3)户外配电设备标志户外开关（断路器、负荷开关）、刀闸、跌落式熔断器、户外变压器标志牌(4)电房及户内配电设备标志室内配电站门牌开关站、箱变、电缆分接箱门牌配电站10kV、0，4kV一次结线图1.3安全警示线安全警示线的作用是为了提醒在配网运行工作场所内的人员，避免误碰、误触运行中的配电柜（屏）等。
1.4安全防护安全防护包含安全帽、安全带、安全绳、临时围栏、电缆沟盖板及临时遮栏(栅栏)、爬梯遮拦门、防小动物挡板、工作负责人袖套、现场工作人员服装、防毒面具配置和应急照明等。
2健康设施健康设施包含急救药箱标志、急救药箱、现场紧急救护知识指导配置、配网运行人员健康情况记录卡、照明照度、电磁卫生防护、噪声控制、生活用水、SF6气体电房安全设施、生产场地安全通道配置共10 项内容。
二、健康设施标准2.1 适用范围本标准规定了东莞市输变电工程公司220kV及以下输、配、变电工程健康设施的使用原则与要求。
2.2 健康设施标准分类2.2.1急救药箱标志标准a）施工项目部应在放置急救药箱的位置设急救药箱标志，标志为正方形，颜色为绿色。
图55 急救药箱标志b）急救药箱放置在柜内时，标志在柜门处设置。
c) 急救药材质为厚约1mm的铝合金板。
图56 急救药箱标志2.2.2急救药箱配置标准a）急救药箱应配置的急救药品清单，见表3所示：表 3 急救药品清单b）急救药箱使用注意事项做好使用登记，在药箱必须注明药品名称、数量、有效日期、使用方法、禁忌；取用时必须做好记录。
c）急救药箱存放要求急救药品应存放在专用的急救药箱内，密封良好、遮光存放，药箱应存放在指定的位置，并有明显标志；专人每月检查、补充，定期更换过期急救药物。
2.2.3 现场紧急救护知识指导标准a）根据相关规定，巡检人员必须学会紧急救护法，并定期进行培训。
b）紧急救护的基本原则是在现场采取积极措施保护伤员生命减轻伤情，减少痛苦，并根据伤情需要，迅速联系医方部门救治。
c）紧急救护通用方法1、认真观察伤员全身情况，防止伤情恶化。
发现呼吸、心跳停止时，应立即在现场就地抢救，用心肺复苏法支持呼吸和循环，对脑、心重要器官供氧。
2、正确应用紧急救护法，正确解脱电源，掌握心肺复苏法，掌握止血、包扎、转移搬运伤员的方法，正确处理急救外伤、烧伤和中暑、中毒等。
2.3 照明标准为了保证工作效率，提高工作效率和工作质量，参考相关规定，对施工现场的照明和办公场所照明的照度提出如下规定。
1、在施工现场光线不足的情况下，应安装应急照明灯。
2、所使用的应急照明灯应符合相关要求。
3、应急照明灯应安装在墙面上，安装处对地高度以2.5m为宜。
室外安装的照明灯具不得低于3m，交通要道及车辆通道行处对地距离大于5m。
另外，为方便检查应急照明灯的性能是否完好，宜在应急照明灯下方安装日常测试开关，安装处对地高度以1.5m为宜。
1 / 6一、箱变外部安健环标识典型设置示例1、箱变门牌配置原则：固定于箱变主要的巡检路线正门显眼位置，材质方面：采用SMC绝缘板，厚度为3MM。
2、变压器室门牌3、低压室门牌4、高压室门牌配置原则：（1）如箱变的高压室、低压室、变压器室无明显标志，则应设置该标志牌。
（2）固定于箱变的高压室、低压室、变压器室正门显眼位置。
材质方面：采用SMC绝缘板，厚度为3MM。
5、“门口一带严禁停放车辆、堆放杂物等”标志牌。
配置原则：（1）设置在电房的门上。
（2）设置在台架变、坐地式台变的围栏或围墙的门上，材质方面：采用SMC绝缘板，厚度为3MM。
，6、“未经许可不得入内”标志牌配置原则：（1）设置在电房出入口处的适当位置。
（2）设置在电缆隧道出入口处的适当位置，材质方面：采用SMC绝缘板，厚度为3MM。
7、“止步高压危险”标志牌配置原则：（1）设置在电房的正门及箱变、电缆分接箱的外壳四周。
（2）设置在台架变、坐地式台变的围墙、围栏及门上。
（3）设置在户内变压器的围栏或变压器室门上，材质方面：采用SMC绝缘板，厚度为3MM。
8、10kV一次结线图配置原则：（1）10kV 一次结线图中的元件，若与主回路相连（开关处于合闸运行状态时与主回相连）的用红色表示，接地回路（开关处于合闸运行状态时与地电位相连）用黑色表示。
（2）挂于箱变门内侧，材质方面：采用SMC绝缘板，厚度为3MM。
9、0.4kV一次结线图配置原则：（1）0.4kV 一次结线图中的元件，若与主回路相连（开关处于合闸运行状态时与主回路相连）的用绿色表示，接地回路（开关处于合闸运行状态时与地电位相连）用黑色表示。
（2）挂于箱变门内侧，材质方面：采用SMC绝缘板，厚度为3MM。
10.低压开关标签配置原则: （1）用24mm 宽规格的标签纸打印，白底红字。
（2）固定安装在0.4kV 开关操作把手或面板周围的适合位置，材质方面：采用SMC绝缘板，厚度为3MM。
配网安健环设施标准I二O 一一年七月目次目次 (II)前言 (1)1安全设施标准 (2)1.1安全标志 (2)1.1.1范围 (2)1.1.2规范性引用文件 (2)1.1.3安全标志的分类及标准 (3)1.2设备及设施标志 (24)1.2.1范围 (24)1.2.2规范性引用文件 (24)1.2.3设备和设施标志的分类及标准 (25)1.3安全警示线 (64)1.3.1范围 (64)1.3.2安全警戒线分类 (64)1.3.3安全警示线配置原则 (68)1.3.4制作方式 (69)1.4安全防护 (69)1.4.1范围 (69)1.4.2规范性引用文件 (70)1.4.3个人安全防护用品 (70)1.4.4其它安全防护 (75)1.5安全标志、设备标识的设置、制作及固定要求 (81)1.5.1设置要求 (81)1.5.2制作要求 (83)1.5.3安装固定要求 (83)2健康设施标准 (84)2.1范围 (84)2.2规范性引用文件 (84)2.3健康设施标准分类 (84)2.3.1急救药箱标志的标准 (84)2.3.2急救药箱的配置标准 (85)2.3.3现场紧急救护知识指导标准 (86)2.3.4班组人员健康情况记录卡标准 (86)2.3.5照明照度标准 (87)2.3.6粉尘防护标准 (88)2.3.7电磁卫生防护标准 (89)2.3.8噪声控制标准 (89)2.3.9生活用水标准 (90)2.3.10SF6气体电房安全设施标准 (90)2.3.11生产场地安全通道配置标准 (90)3环境设施标准 (91)3.1范围 (91)3.2规范性引用文件 (91)3.3环境设施标志的分类及标准 (91)3.3.1供电所外观标准 (91)3.3.2功能区间标准 (93)3.3.3张贴标准 (96)3.3.4巡检抢修车辆标准 (99)3.3.5文件资料标准 (99)前言为把广东电网公司建设成为经营型、服务型、一体化、现代化的企业，实现南方电网统一开放、结构合理、技术先进、安全可靠的战略目标，确保南方电网安全、稳定、可靠运行。
10kV户外柱上开关安健环设计规范2、现场验收项目检查表禁止标志一禁止攀登高压危险检查情况存在问题注意事项备注10kV柱上断路器、负荷开关（已包括开关的隔离刀闸）1设置在台架变上，全部采用挂牌形式，可挂槽钢底的行人易见位置，也可使用支架安装。
1、美国贝迪标签纸表面不会反光，而且像绝缘胶布一样具有弹性，吸附力比较强。
2、SMC材料为不饱和树脂复合材料，硬度比一般PVC板和铝塑板高，3MM的SMC材料两边用力弯曲不会变形。
2基本尺寸：外边尺寸400mm×320mm，其材质采用：3mm厚SCM复合板+美国贝迪标签纸。
10kV隔离刀闸(单指线刀开关)1杆上标志牌应设置在行人易见位置也可使用支架安装。
2基本尺寸：外边尺寸400mm×320mm，其材质采用：3mm厚SCM复合板+美国贝迪标签纸。
10kV跌落式熔断器（单指线路吉勾）1杆上标志牌设置在行人易见位置也可使用支架安装。
2基本尺寸：外边尺寸400mm×320mm，其材质采用：3mm厚SCM复合板+美国贝迪标签纸。
设备标志牌设备标志牌一设备标志牌柱上断路器、负荷开关1标志牌内容包括：变电站名、电压等级、线路名称、杆塔编号、设备编号（杆塔编号+“T”+1位流水编号）及设备名称（开关）。
1、美国贝迪标签纸表面不会反光，而且像绝缘胶布一样具有弹性，吸附力比较强。
2、SMC材料为不饱和树脂复合材料，硬度比一般PVC板和铝塑板高，3MM的SMC材料两边用力弯曲不会变形。
2基本尺寸：外边尺寸320mm×200mm；其材质采用：3mm厚SCM复合板+美国贝迪标签纸3标准色：字体为黑体字，与设备对应线路的架空线路标志牌的的底色及字体颜色对应。
4 设置在杆塔上开关的相应槽钢位置,设置位置应方便检修、巡视及停电核对设备隔离刀闸1标志牌内容包括：变电站名、电压等级、线路名称、杆塔编号、设备编号（杆塔编号+“T”+开关1位流水编号“没有开关的流水编号编0”+1位流水编号）及设备名称（刀闸）。
Q/CSG 中国南方电网有限责任公司企业标准中国南方电网有限责任公司配电网安健环设施标准前言为建立和健全中国南方电网有限责任公司配电网安健环设施标准，规范配电网运行管理，加强配电网设备安全警示标识，防范触电、配电网设施受损等现象，减少安全运行隐患，规避相关法律风险，特制定本标准。
本标准是在参照国家标准、行业标准及相关技术规范、规定的基础上，结合中国南方电网有限责任公司企业标准《变电站安健环设施标准》和《架空线路及电缆安健环设施标准》的部分内容，按照配电网运行管理工作的实际要求而提出并编制，适用于中国南方电网有限责任公司管辖的10kV及以下配电线路、设备、设施及生产场所的运行和管理工作，20kV及客户资产配电线路及设备参照执行。
标准中涉及企业VI部分参见《中国南方电网有限责任公司视觉识别系统管理手册》。
本标准由中国南方电网有限责任公司生产设备管理部提出、归口管理和负责解释。
本标准起草单位：广东电网有限责任公司佛山供电局本标准主要起草人：王俊丰、李有铖、顾衍璋、周强辅、彭发东、邹俊英、周文友、孙广慧、罗健铿、区伟潮、林峻、李毅东、谢文、麦灿波、闫会杰、黄杨珏、汪进锋。
本标准由中国南方电网有限责任公司标准化委员会批准。
执行中的问题和意见，请及时反馈给中国南方电网有限责任公司生产设备管理部。
目录前言 (II)1安全设施标准 (1)1.1适用范围 (1)1.2规范性引用文件 (1)1.3术语和定义 (2)1.4安全设施的总体配置和制作要求 (4)1.4.1制作要求 (4)1.4.2设置要求 (5)1.4.3安装固定要求 (7)1.5安全标志 (7)1.5.1一般规定 (7)1.5.2禁止标志及设置规范 (7)1.5.3警告标志及设置规范 (16)1.5.4指令标志及设置规范 (20)1.5.5提示标志及设置规范 (25)1.5.6消防安全标志及设置规范 (28)1.5.7其它标志及设置规范 (41)1.6设备及设施标志 (51)1.6.1一般规定 (51)1.6.210kV配电线路标志及设置规范 (51)1.6.30.4kV及以下配电线路标志及设置规范 (64)1.6.4户外配电设备标志及设置规范 (66)1.6.5电房及户内配电设备标志及设置规范 (67)1.6.6安全工器具及带电作业工具标志及设置规范 (80)1.7安全警示线 (82)1.7.1一般规定 (82)1.7.2安全警示线 (82)1.7.3禁止阻塞线 (83)1.7.4减速提示线 (83)1.7.5防止踏空线 (84)1.7.6防止碰头线 (84)1.7.7防止绊跤线 (85)1.7.8车辆通道边缘警示线 (85)1.7.9安全警示线制作要求及配置原则 (85)1.8安全防护 (88)1.8.1一般规定 (88)1.8.2头部防护 (88)1.8.3眼面部防护 (89)1.8.4呼吸道防护 (89)1.8.5耳部防护 (90)1.8.6手部防护 (90)1.8.7脚部防护 (91)1.8.8身躯防护 (91)1.8.9其它安全防护 (92)2健康设施标准 (101)2.1适用范围 (101)2.2规范性引用文件 (101)2.3健康设施标准分类及标准 (102)2.3.1急救药箱标志标准 (102)2.3.2急救药箱配置标准 (102)2.3.3现场紧急救护知识指导标准 (104)2.3.4配网运行人员健康情况记录卡标准 (105)2.3.5照明照度标准 (105)2.3.6电磁防护标准 (107)2.3.7噪声控制标准 (107)2.3.8生活用水标准 (108)2.3.9SF6气体电房安全设施标准 (108)2.3.10生产场地安全通道设置标准 (108)3环境设施标准 (109)3.1适用范围 (109)3.2规范性引用文件 (109)3.3环境设施标志分类及标准 (109)3.3.1供电所外观标准 (109)3.3.2功能区间标准 (111)3.3.3张贴标准 (113)3.3.4车辆标准 (115)3.3.5文件资料标准 (116)3.3.6办公设施配置标准 (119)3.3.7安全工器具基本配置标准 (120)附录A 配网生产班组柜、架配置参考 (121)附录B 配网安全生产宣传用语应用参考 (131)附录C《中国南方电网有限责任公司视觉识别管理手册》相关内容 (132)附录D 配电站和开关站安健环安装标准参考 (144)中国南方电网有限责任公司配电网安健环设施标准1 安全设施标准1.1 适用范围本标准规定了在容易发生事故或危险性较大的场所中安全设施的制作标准和配置原则，目的是使安全设施的使用规范化，减少和避免事故的发生。
供电局安健环技术标准前言为规范配网作业环境，加快安全生产风险管理体系推进工作，使规范工作向精细化、标准化管理迈进，本着“赶优创先，全面提升，重点突破，创新跨越”精神，达到经济、高效、安全和文明生产目的，推动电力生产安全系统、规范、全面地向前发展，使生产安全管理工作产生质的飞跃，依据南方电网公司有关要求和结合场所实际情况，特制定本标准。
本标准结合《安全生产风险管理体系》中作业现场、生产用具部分内容，重点就配网公共场所和生产场所作业环境作明确安健环实施技术标准，结合检查与审核，通过不断改进完善，预控生产安全风险，实现动态、主动、超前的安全管理理念，以达到提高工作效率，改善员工面貌，提升企业形象，防范安全风险目的。
本标准适用于配网公共场所和生产场所作业环境安健环实施规范工作。
配网各有关人员应熟悉并遵循本标准。
对电网作业环境安健环进行检查、评比工作，应遵循本标准。
本标准引用文件有：南方电网公司《视觉识别系统管理手册》、Q/CSG1 0001-2004《变电站安健环设施标准》、Q/CSG1 0002-2004《架空线路及电缆安健环设施标准》、Q/CSG2 0002-2008南方电网公司《110kV 及以上变电站运行管理标准》、《广东电网公司配网安健环设施标准》。
本标准由供电局生产技术部门提出、审核。
本标准主要起草人：本标准由供电局批准。
本标准自发文之日起实施。
执行中的问题和意见，请及时向供电局生产技术部反馈。
供电局安健环技术标准1配电线路部分1.1 10kV架线路标志1.1.1 10kV单回路架空线路杆塔喷涂图1：单回路架空线路杆塔喷涂单回路架空线路杆塔喷涂实景序号规范内容配置原则技术标准1.1.1-1单回路架空线路杆塔喷涂设置*设置在杆、塔身上1.5米处。
*优先采用黄色水性高耐候底层涂料（漆）及黄色水性高耐候罩面层涂料（漆）等材料喷刷制作；*标准色：黄-Y100；字体：黑体字。
*单回路杆喷刷，顺线路方向面向大号侧小号侧喷刷线路名称，面向道路侧喷刷禁止语。
1 / 22一、A 型开关站安健环设施配置图1、高压配电室门牌配置原则：（1）固定于室内配电站门显眼位置。
（2）对于设置有独立高压室、低压室、变压器室的室内配电站，应在各独立室门处分别设置门牌，并分别注明高压室、低压室、变压器室。
（3）室内配电站的变压器室内如只放置一台变压器，则门牌上应注明该变压器位置编号。
2、控制及值班室门牌3、“门口一带严禁停放车辆、堆放杂物等”标志牌配置原则：（1）设置在电房的门上（2）设置在台架变、坐地式台变的围栏或围墙的门上4、“未经许可不得入内”标志牌配置原则：（1）设置在电房出入口处的适当位置（2）设置在电缆隧道出入口处的适当位置5、“止步高压危险”标志牌配置原则：（1）设置在电房的正门及箱变、电缆分接箱的外壳四周（2）设置在台架变、坐地式台变的围墙、围栏及门上（3）设置在户内变压器的围栏或变压器室门上6、“紧急出口”标志牌配置原则：设置在便于安全疏散的紧急出口，与方向箭头结合设在通向紧急出口的通道、楼梯口等处7、防误装置解锁工具箱配置原则：（1）电房应设置防误装置解锁工具箱，放置解锁钥匙或用具。
（2）箱体宜用上墙安装的铝合金箱，当采用SMC 等其它材质时箱体宜为灰色。
面板材料采用钢化玻璃，尺寸应为400mm×300mm×100mm。
8、工具箱配置原则：（1）电房内应装设工具箱，箱内放置配电柜操作工具，并配备“禁止合闸，有人工作”、“禁止合闸，线路有人工作”及“在此工作”等标示牌，数量按实际情况配置。
（2）箱体宜用上墙安装的铝合金箱，当采用SMC 等其它材质时箱体宜为灰色，尺寸应为680mm×560mm×100mm。
9、防鼠挡板配置原则：（1）为防止小动物短路故障引发的电气事故，在各户内电房、电缆室等出人口处，应装设防小动物挡板。
（2）防小动物挡板宜采用工程塑料、铝合金、不锈钢等不易生锈、变形的材料制造，其上部要求设置防止绊跤线标志（防止绊跤线采用450 间隔斜线排列进行标注，其中黄色线宽度一般在l00mm～150mm，黑色线宽度一般在75mm～l00mm），标志线宽应为80mm。
颜色应采用淡灰色（全国涂料和颜色标准化技术委员会GBS G51001-94，序号B03），如为不锈钢材质，可取不锈钢自身颜色。
（3）防小动物挡板的基本尺寸如图所示，实际应用时，宽度可根据实际情况作适当调整。
10、灭火器箱配置原则：（1）指示灭火器存放的位置（2）放置在灭火器、灭火器箱正上方11、禁止阻塞线配置原则：禁止阻塞线是禁止在相应的设备前停放物体，以免意外的发生，有下面两种。
安全警示线形式为黄色450 斜线，黄色条宽l00mm，间隔l00mm，如图所示。
12、10kV一次结线图配置原则：（1）10kV 一次结线图中的元件，若与主回路相连（开关处于合闸运行状态时与主回相连）的用红色表示，接地回路（开关处于合闸运行状态时与地电位相连）用黑色表示。
（2）挂于靠近高、低压柜的墙上13、电房运行管理制度牌配置原则：（1）大型室内配电站、开关站挂设“电房运行管理制度牌”，宜挂设在室内显眼位置（入门可见）的墙上（2）制作材质宜用有机玻璃板，制作时可按照实际需要进行选择（3）上边条配色：深蓝色C100 M6914、安全警语牌配置原则：（1）大型室内配电站、开关站挂设“安全警语牌”，宜挂设在室内显眼位置（入门可见）的墙上（2）制作材质宜用有机玻璃板，制作时可按照实际需要进行选择（3）上边条配色：深蓝色C100 M6915、“禁止烟火”标志牌配置原则：（1）设置在电房、材料库房内显著位置（入门易见）的墙上（2）设置在电缆隧道出入口处，以及电缆井及检修井内适当位置（3）设置在线路作业场所或油漆作业场所（4）设置在需要禁止烟火的工作现场临时围栏上（5）标志底边距地面约1.5m 高16、“注意通风”标志牌配置原则：（1）设置在户内SF6 设备室的合适位置（入门易见）（2）设置在密封工作场所的合适位置（3）设置在电缆井及检修井入口处适当位置17、绝缘垫18、安全警示线配置原则：（1）安全警示线的作用是为了提醒在配网运行工作场所内的人员，避免误碰、误触运行中的配电柜（屏）等。
（2）安全警示线的宽度一般为l00mm～150mm，其标准色为黄色－Y100 M20。
（3）在运行中的配电柜前标注安全警示线的方法，一般有a、b、c 三种，对于柜（屏）后侧有门能误碰、触的，可选用b 种。
防止警示线至屏面的距离一般应为300mm～800mm，可根据实际情况进行调整，如图所示。
19、配电柜相关标识配电柜电压等级标志配置原则：（1）配电柜（屏）正面左上角位置应喷上或贴上配电柜电压等级标志（2）可按设备实际情况按比例缩放配电柜编号标志配置原则：（1）配电柜（屏）正面中间顶部及背面中间顶部位置应喷上或贴上配电柜编号标志（2）可按设备实际情况按比例缩放配电柜功能标志配置原则：（1）配电柜（屏）正面右上角位置应喷上或贴上配电柜功能标志，如进线柜、出线柜、配变柜、联络柜、电容柜、母联柜、母联副柜等（2）可按设备实际情况按比例缩放s10kV 进、出线电源标志牌配置原则: （1）设置在10kV 进线柜开关操作面板的适当位置，线路名称为该进线的线路名称。
（2）在10kV 母联开关柜操作面板一次接线图的两段母线对应位置分别设置，线路名称分别对应该两段母线的进线电源（3）对于10kV 环网点的开关柜（常开），在开关操作面板一次接线图的母线和进线位置分别设置，线路名称分别对应该母线和进线的不同进线电源（4）可按设备实际情况按比例缩放开关操作孔标签配置原则：（1）用24mm 宽规格的标签纸打印，白底红字，字体为黑体字（2）粘贴在断路器、负荷开关操作孔边的适当位置接地刀闸操作孔标签配置原则：（1）用24mm 宽规格的标签纸打印，白底黑字，字体为黑体字（2）粘贴在接地刀闸操作孔边的适当位置刀闸操作孔标签配置原则：（1）用24mm 宽规格的标签纸打印，绿底白字，字体为黑体字（2）粘贴在刀闸操作孔边的适当位置共用操作孔标签（以开关和接地刀闸共用操作孔为例）配置原则：（1）用24mm 宽规格的标签纸打印，黄底黑字，字体为黑体字（2）粘贴在共用操作孔边的适当位置12 / 22二、B 型开关站安健环设施配置图1、高压配电室门牌配置原则：（1）固定于室内配电站门显眼位置。
（2）对于设置有独立高压室、低压室、变压器室的室内配电站，应在各独立室门处分别设置门牌，并分别注明高压室、低压室、变压器室。
（3）室内配电站的变压器室内如只放置一台变压器，则门牌上应注明该变压器位置编号。
2、控制及值班室门牌3、“门口一带严禁停放车辆、堆放杂物等”标志牌配置原则：（1）设置在电房的门上（2）设置在台架变、坐地式台变的围栏或围墙的门上4、“未经许可不得入内”标志牌配置原则：（1）设置在电房出入口处的适当位置（2）设置在电缆隧道出入口处的适当位置5、“止步高压危险”标志牌配置原则：（1）设置在电房的正门及箱变、电缆分接箱的外壳四周（2）设置在台架变、坐地式台变的围墙、围栏及门上（3）设置在户内变压器的围栏或变压器室门上6、“紧急出口”标志牌配置原则：设置在便于安全疏散的紧急出口，与方向箭头结合设在通向紧急出口的通道、楼梯口等处7、防鼠挡板配置原则：（1）为防止小动物短路故障引发的电气事故，在各户内电房、电缆室等出人口处，应装设防小动物挡板。
（2）防小动物挡板宜采用工程塑料、铝合金、不锈钢等不易生锈、变形的材料制造，其上部要求设置防止绊跤线标志（防止绊跤线采用450 间隔斜线排列进行标注，其中黄色线宽度一般在l00mm～150mm，黑色线宽度一般在75mm～l00mm），标志线宽应为80mm。
颜色应采用淡灰色（全国涂料和颜色标准化技术委员会GBSG51001-94，序号B03），如为不锈钢材质，可取不锈钢自身颜色。
（3）防小动物挡板的基本尺寸如图所示，实际应用时，宽度可根据实际情况作适当调整。
8、安全警示线配置原则：（1）安全警示线的作用是为了提醒在配网运行工作场所内的人员，避免误碰、误触运行中的配电柜（屏）等。
（2）安全警示线的宽度一般为l00mm～150mm，其标准色为黄色－Y100 M20。
（3）在运行中的配电柜前标注安全警示线的方法，一般有a、b、c 三种，对于柜（屏）后侧有门能误碰、触的，可选用b 种。
防止警示线至屏面的距离一般应为300mm～800mm，可根据实际情况进行调整，如图所示。
9、绝缘垫10、安全警语牌配置原则：（1）大型室内配电站、开关站挂设“安全警语牌”，宜挂设在室内显眼位置（入门可见）的墙上（2）制作材质宜用有机玻璃板，制作时可按照实际需要进行选择（3）上边条配色：深蓝色C100 M6911、“禁止烟火”标志牌配置原则：（1）设置在电房、材料库房内显著位置（入门易见）的墙上（2）设置在电缆隧道出入口处，以及电缆井及检修井内适当位置（3）设置在线路作业场所或油漆作业场所（4）设置在需要禁止烟火的工作现场临时围栏上（5）标志底边距地面约1.5m 高12、“注意通风”标志牌配置原则：（1）设置在户内SF6 设备室的合适位置（入门易见）（2）设置在密封工作场所的合适位置（3）设置在电缆井及检修井入口处适当位置13、禁止阻塞线配置原则：禁止阻塞线是禁止在相应的设备前停放物体，以免意外的发生，有下面两种。
安全警示线形式为黄色450 斜线，黄色条宽l00mm，间隔l00mm，如图所示。
14、灭火器箱配置原则：（1）指示灭火器存放的位置（2）放置在灭火器、灭火器箱正上方15、电房运行管理制度牌配置原则：（1）大型室内配电站、开关站挂设“电房运行管理制度牌”，宜挂设在室内显眼位置（入门可见）的墙上（2）制作材质宜用有机玻璃板，制作时可按照实际需要进行选择（3）上边条配色：深蓝色C100 M6916、10kV一次结线图配置原则：（1）10kV 一次结线图中的元件，若与主回路相连（开关处于合闸运行状态时与主回相连）的用红色表示，接地回路（开关处于合闸运行状态时与地电位相连）用黑色表示。
（2）挂于靠近高、低压柜的墙上17、防误装置解锁工具箱配置原则：（1）电房应设置防误装置解锁工具箱，放置解锁钥匙或用具。
（2）箱体宜用上墙安装的铝合金箱，当采用SMC 等其它材质时箱体宜为灰色。
面板材料采用钢化玻璃，尺寸应为400mm×300mm×100mm。
18、工具箱配置原则：（1）电房内应装设工具箱，箱内放置配电柜操作工具，并配备“禁止合闸，有人工作”、“禁止合闸，线路有人工作”及“在此工作”等标示牌，数量按实际情况配置。
（2）箱体宜用上墙安装的铝合金箱，当采用SMC 等其它材质时箱体宜为灰色，尺寸应为680mm×560mm×100mm。
