装卸作业指导书标题：装卸作业指导书引言概述：装卸作业是仓储物流中非常重要的环节，正确的装卸作业能够提高工作效率，减少货物损坏率，保障员工安全。
本文将从装卸作业的准备工作、操作流程、注意事项、安全措施和常见问题等方面进行详细介绍，匡助读者更好地掌握装卸作业的技巧。
一、准备工作1.1 确认货物信息：在进行装卸作业前，需要确认货物的名称、数量、分量、尺寸等信息，以便做好相应的准备工作。
1.2 准备工具设备：根据货物的特点，准备好适合的搬运工具和安全防护装备，如手推车、叉车、手套、安全帽等。
1.3 制定作业计划：根据货物的特点和装卸场地的情况，制定合理的作业计划，明确作业流程和责任分工。
二、操作流程2.1 卸货操作：先将货物从运输工具上卸下，注意货物的稳定性和安全性，避免货物受损或者造成人员伤害。
2.2 运输搬运：根据货物的分量和尺寸，选择合适的搬运工具进行运输，注意搬运过程中的平稳性和安全性。
2.3 装货操作：将货物按照装载方案装车，注意货物的摆放位置和固定方式，确保货物安全运输。
三、注意事项3.1 注意货物包装：货物包装要坚固可靠，避免在装卸作业过程中受损，影响货物质量。
3.2 注意人员安全：作业现场要保持整洁有序，避免人员交叉作业和碰撞，确保人员安全。
3.3 注意环境保护：作业过程中要注意环境保护，避免污染和噪音扰民，做到文明作业。
四、安全措施4.1 安全培训：对从事装卸作业的员工进行安全培训，提高员工的安全意识和操作技能。
4.2 安全检查：定期对搬运工具和设备进行检查和维护，确保设备的正常运转和安全使用。
4.3 安全监控：安装监控摄像头和报警设备，及时发现和处理作业中的安全隐患，保障作业安全。
五、常见问题5.1 货物丢失：在装卸作业过程中，要密切关注货物的流向和数量，避免货物丢失的情况发生。
5.2 人员受伤：遵守操作规程和安全操作规范，严格执行安全措施，减少人员受伤的风险。
5.3 装卸效率低：合理规划作业流程，提高员工的作业技能，优化装卸作业流程，提高装卸效率。
北京站至北京西站地下直径线工程ZJX-2标管片卸载、吊运、拼装作业指导书文件编号：拟制：孙善辉审核：批准：生效日期：2008年3月1日中国中铁隧道集团有限公司北京铁路地下直径线一工区1、目的⑴规范操作程序，指导现场施工；⑵确保管片安装系统的安全使用；⑶确保管片安装质量，提高管片安装速度；⑷提高成洞隧道产品的质量，创优质工程。
2、适用范围本指导书适用于北京铁路ZJX-2标所采用的Φ11.97m气垫式泥水平衡盾构。
3、定义3.1管片指用于盾构开挖后完成隧道衬砌的预制钢筋混凝土圆环。
管片为双面楔形通用楔型管片，错缝拼装。
管片内径为10.5米、外径11.6米、环片宽度为1800mm、厚度550mm。
每环管片由9块组成，其中封顶块1块、邻接块2块、标准块6块。
管片最重的为标准块，约110KN。
3.2管片卸载系统指把管片从编组列车的管片运输车上取下的装置，每套最多能抓取3块管片，直径线盾构配置3套卸载机，可以一次卸载9块管片（即整环管片）。
3.3管片运输系统指把管片从管片卸载系统上取下，运输到管片安装机区域，每次只能抓取1块管片。
3.4管片安装机指盾构机自备的用于管片安装的机器。
管片安装机位于盾构中体上，可前后平移4000mm，圆周〒220°范围内进行转动。
管片安装时需要将推进油缸的控制切换为管片安装模式。
4、编制依据⑴本项目工程概况；⑵本项目工程地质、水文地质情况；⑶用于本项目的气垫式泥水平衡盾构机技术资料；⑷国家盾构掘进施工相关规范；⑸国家和相关行业技术规范；⑹以往盾构施工技术经验。
5、安全操作规程5.1．基本注意事项⑴遵守岗位内安全规程a、操作、维修人员必须是受过专业训练的，必须具备相应的操作资格。
b、进行机械操作或维修时，请遵守相关的技术资料和项目部下发的文件中所有安全规则、注意事项及顺序。
c、身体不适、服用药物（催眠药）时及酒后不要操作，因为发生危机时，容易造成判断失误。
d、多人共同作业时，一定要设指挥员，根据制定的方案操作。

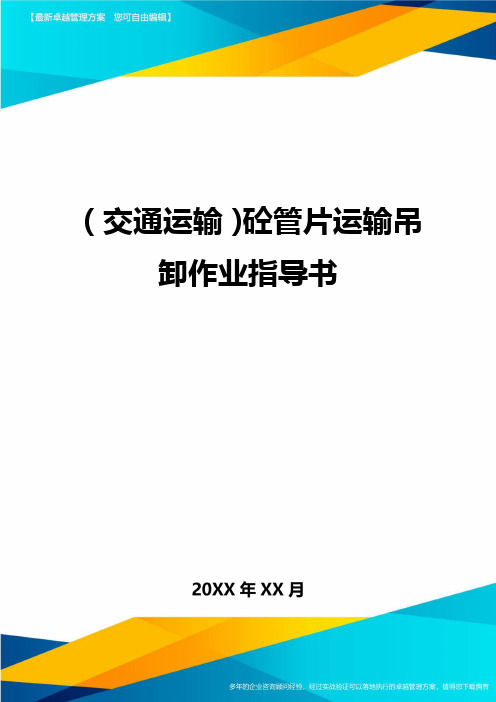

（交通运输）砼管片运输吊卸作业指导书（交通运输）砼管片运输吊卸作业指导书修改页目录1．编制依据42．编制目的43．适用范围44．定义44.1 吊具44.2临时堆场44.3枕木45．工程概况46．部门职责56.1工程部56.2管片厂57．管片吊卸、运输及储存技术要求57.1管片吊卸57.2管片运输67.3管片储存68．管片吊卸、运输及储存注意事项79．管片吊卸、运输及储存质量保证措施710．管片吊卸、运输及储存安全、环保、文明施工、职业健康保证措施8混凝土管片运输吊卸储存作业指导书1．编制依据（1）《盾构法隧道施工和验收规范》GB50446-2008（2）本工程《实施性施工组织设计》（3）本工程招投标文件（4）台山核电厂壹期取水隧洞工程1、2号取水隧洞及进出口构筑物施工图（第三册取水隧洞盾构法施工段）设计图2．编制目的规范盾构工程衬砌管片运输吊卸储存施作工序操作，提高施工效率，确保隧道管片成品保护，达到设计和验收规范的要求。
3．适用范围台山核电站取水隧洞工程盾构隧道衬砌管片运输吊卸储存施工。
4．定义4.1吊具指管片在生产、运输、装卸期间使用的真空吸盘机、门吊、吊带等专用吊装工具。
4.2临时堆场管片生产成型后在掘进前的临时堆放场地。
4.3枕木管片在运输、储存过程中用于管片的片和片之间的垫层或管片和地面、管片和运输车辆之间的方木。
5．工程概况台山核电站取水隧洞工程采用盾构法施工，管片钢筋混凝土采用C50高性能混凝土，抗渗等级为S12,外径8700mm，内径7900mm，管片厚400mm，宽度1500mm，共5440环，根据隧洞埋深不同，分浅埋、中埋、深埋段等进行配筋，采用4A（56.84211°）+2B(56.84211°)+1K(18.94737°)的“6+1”模式。
6．部门职责6.1工程部根据掘进需要下达管片运输数量及型号计划，对到场管片进行检查验收，对管片吊卸、运输及储存技术要求进行交底，对到场的管片组织吊卸及存放。
搬运及装卸作业指导书一、引言搬运及装卸作业是在物流行业中非常重要的环节之一。
正确的搬运和装卸作业能够提高工作效率，降低劳动强度，减少货物损坏的风险。
本指导书旨在为搬运及装卸作业人员提供详细的操作指导，确保作业安全和高效。
二、作业前准备1. 确定作业场所：根据货物的特点，选择合适的作业场所，确保场地宽敞、平整，并且能够满足作业需求。
2. 准备搬运工具：根据货物的重量、尺寸和特性，选择适当的搬运工具，如手推车、叉车等，并确保工具的完好性和可靠性。
3. 人员培训：对搬运及装卸作业人员进行必要的培训，包括操作规范、安全注意事项等，确保他们具备必要的知识和技能。
4. 安全防护措施：提供必要的安全防护设备，如手套、安全帽、防滑鞋等，并确保作业人员正确佩戴和使用。
三、搬运作业1. 货物检查：在搬运前，对货物进行检查，确保货物完好无损，并且符合搬运要求。
2. 货物包装：对易碎、易漏、易损的货物进行适当的包装，以保护货物的完整性。
3. 搬运路径规划：在搬运过程中，选择合适的搬运路径，避免障碍物和危险区域，并确保路径畅通无阻。
4. 搬运姿势：根据货物的重量和形状，选择合适的搬运姿势，如蹲下、弯腰等，以减少对身体的伤害。
5. 团队合作：对于较大或较重的货物，需要多人合作进行搬运，确保团队成员之间的配合默契，避免意外发生。
四、装卸作业1. 装卸顺序：根据货物的位置和重要性，确定装卸的顺序，以提高作业效率。
2. 装卸工具：根据货物的特点，选择适当的装卸工具，如起重机械、吊具等，并确保工具的安全可靠。
3. 安全操作：在装卸过程中，操作人员必须严格按照操作规程进行，不得超负荷操作，避免事故发生。
4. 货物摆放：根据货物的特性和目的地要求，合理摆放货物，确保货物的稳定和安全。
5. 装卸记录：对装卸作业进行记录，包括货物的数量、状况等，以便后续的跟踪和管理。
五、作业后清理1. 清理作业场地：作业完成后，及时清理作业场地，将垃圾和废料清理干净，保持场地的整洁和安全。
搬运及装卸作业指导书一、概述搬运及装卸作业是指将货物从一个地点转移到另一个地点的过程。
本指导书旨在提供搬运及装卸作业的标准操作流程，以确保作业的安全性和高效性。
二、作业前准备1. 确定作业地点：根据货物的目的地，确定搬运及装卸作业的具体地点。
2. 检查作业环境：确保作业地点的地面平整、无障碍物，并清理可能存在的危（wei）险物品。
3. 准备搬运工具：根据货物的性质和分量，选择合适的搬运工具，如手推车、叉车等，并确保其正常运行。
三、作业步骤1. 货物包装检查：在搬运及装卸作业开始之前，检查货物的包装是否完好，并确保其能够承受搬运及装卸过程中的压力。
2. 装卸计划制定：根据货物的性质和数量，制定合理的装卸计划，包括作业顺序、搬运工具的选择和使用等。
3. 装卸区域划定：在作业地点划定装卸区域，并设置明显的标志，以确保作业的有序进行。
4. 人员安排：根据作业的复杂程度和货物的分量，合理安排搬运工人的数量和工作岗位。
5. 装卸操作：根据装卸计划，按照标准的操作流程进行装卸作业。
在搬运过程中，注意货物的重心平衡，避免过度倾斜或者摇晃。
6. 货物堆放：完成装卸作业后，将货物按照规定的堆放方式进行摆放，确保货物的稳定性和安全性。
四、安全注意事项1. 搬运工具的使用：操作人员应熟悉搬运工具的使用方法，并遵循相关的安全操作规程。
2. 人员防护措施：操作人员应佩戴适当的个人防护装备，如安全鞋、手套等，以保护自身安全。
3. 货物识别标志：对于特殊货物，应设置明显的识别标志，并告知操作人员相关的注意事项。
4. 防止堆垛崩塌：在货物堆放过程中，应注意堆垛的高度和稳定性，避免发生崩塌事故。
5. 防止货物滑落：在装卸过程中，使用合适的固定装置，以防止货物滑落或者倾斜。
6. 紧急救援措施：在作业现场设置紧急救援设备，并对操作人员进行相关的急救培训。
五、作业结束1. 清理现场：作业结束后，清理作业现场，将搬运工具归位，并清除可能存在的危（wei）险物品。
装卸作业指导书一、作业目的：装卸作业是指在货物运输过程中，将货物从运输工具上卸下或者装载到运输工具上的操作。
本指导书的目的是为了规范装卸作业流程，确保作业安全、高效、顺利进行，减少货物损坏和人员伤害的发生。
二、作业准备：1. 确认货物信息：了解货物的种类、数量、分量、尺寸等信息，并根据货物特点选择合适的装卸设备和工具。
2. 检查装卸设备和工具：确保装卸设备和工具的完好性和安全性，如起重机、叉车、吊索、绳索、吊钩等。
3. 安排作业人员：根据作业量和作业难度，合理安排作业人员，并确保其具备相关的操作技能和安全意识。
4. 制定作业计划：根据货物信息和作业要求，制定详细的作业计划，包括装卸顺序、作业时间、作业地点等。
三、作业流程：1. 装卸区域设置：根据货物种类和作业要求，设置合适的装卸区域，确保作业区域的平整、宽敞、无障碍物，并设置明显的警示标志。
2. 装卸设备操作：根据作业计划，将装卸设备挪移到作业区域，并进行必要的检查和维护，确保设备的正常运行。
3. 货物装卸操作：根据作业计划和操作要求，进行货物的装卸操作。
具体操作包括：a. 货物提取：根据货物的分量和尺寸，选择合适的起重机、叉车等设备进行货物提取，并确保提取过程平稳、稳定。
b. 货物挪移：根据作业要求，将货物挪移到指定位置，并进行固定，以确保货物的稳定和安全。
c. 货物装载：将货物装载到运输工具上，并根据货物特点和运输要求进行合理摆放和固定，以减少货物损坏的风险。
d. 货物卸载：将货物从运输工具上卸下，并根据货物特点和作业要求进行合理放置，以确保货物的安全和完整。
4. 安全措施：在整个装卸作业过程中，必须严格遵守相关的安全操作规程，如佩戴安全帽、安全鞋，使用安全绳索和吊钩等。
同时，要保持作业区域的整洁和干净，防止滑倒和其他意外事故的发生。
四、作业注意事项：1. 货物搬运：在搬运货物时，要注意货物的分量和尺寸，合理选择搬运设备，并确保操作人员具备相关的搬运技能。
搬运及装卸作业指导书一、引言搬运及装卸作业是指将货物从一个地点搬运到另一个地点，并进行装卸的操作。
本指导书旨在为搬运及装卸作业提供详细的指导，确保作业过程安全、高效，并减少潜在的风险和事故发生。
二、作业前准备1. 确定搬运及装卸作业的具体要求，包括货物种类、数量、尺寸、重量等。
2. 对作业现场进行评估，确保场地平整、无障碍物，并标识出危险区域。
3. 检查搬运设备和工具的状态，确保其正常运行，并进行必要的维护和保养。
4. 确定作业人员的数量和分工，并进行必要的培训和指导，确保其具备相关的知识和技能。
三、搬运作业流程1. 货物包装：根据货物的性质和要求，进行适当的包装，确保货物在搬运过程中不受损。
2. 装载作业：根据货物的尺寸和重量，选择适当的装载设备，并按照正确的方法进行装载。
3. 运输作业：将装载好的货物运输到目的地，确保运输过程平稳、安全。
4. 卸载作业：根据货物的要求，选择适当的卸载设备，并按照正确的方法进行卸载。
5. 货物验收：在卸载完成后，进行货物的验收，确保货物完好无损，并进行必要的记录。
四、安全措施1. 使用适当的个人防护装备，如安全帽、防护眼镜、手套等。
2. 遵守搬运设备和工具的操作规程，如正确使用叉车、手推车等。
3. 注意货物的重量和尺寸，避免超负荷搬运和不当操作。
4. 注意货物的稳定性，确保货物在搬运过程中不会滑落或倾倒。
5. 遵守交通规则，确保搬运过程中不会与其他车辆或行人发生碰撞。
6. 定期检查搬运设备和工具的状态，如有异常及时报修或更换。
7. 在作业现场设置明显的警示标志和安全标识，提醒他人注意安全。
五、应急处理1. 对于意外事故和紧急情况，作业人员应立即停止作业，并向上级报告。
2. 作业人员应熟悉应急处理流程，并掌握相关的急救知识和技能。
3. 在作业现场设置应急设备和器材，如灭火器、急救箱等。
4. 定期进行应急演练，提高作业人员的应急处理能力。
六、作业记录和总结1. 对每次搬运及装卸作业进行详细的记录，包括作业时间、货物信息、作业人员等。
搬运及装卸作业指导书一、引言搬运及装卸作业是指将货物从一个地方转移到另一个地方的过程，是物流运输中不可或者缺的环节。
本指导书旨在为搬运及装卸作业提供详细的操作指导，以确保作业的安全性、高效性和准确性。
二、作业前准备1. 确定作业场地：选择平整、无障碍物的场地进行搬运及装卸作业，确保作业区域的安全性。
2. 检查搬运工具和设备：确保搬运工具和设备的完好性，并进行必要的维护和保养。
3. 制定作业计划：根据货物的种类、数量和分量，制定详细的作业计划，包括作业流程、人员分工和时间安排等。
三、搬运作业1. 装载货物：根据货物的性质和分量选择适当的搬运工具，如手推车、叉车等。
将货物稳固地放置在搬运工具上，并使用绳索或者绑带固定，确保货物不会滑动或者倾斜。
2. 挪移货物：根据作业计划，将货物从起始地点搬运到目的地点。
在挪移过程中，搬运工人应保持平稳的步伐，避免急停急转，以防止货物的损坏或者人员的伤害。
3. 卸载货物：到达目的地后，根据作业计划将货物从搬运工具上卸载下来。
在卸载过程中，搬运工人应小心操作，确保货物平稳地放置在目的地，避免货物的掉落或者碰撞。
四、装卸作业安全注意事项1. 人员安全：搬运工人应穿戴合适的劳动保护用具，如安全鞋、手套和头盔等。
在作业过程中，应注意人员之间的合作，避免碰撞和摔倒等意外事故的发生。
2. 货物安全：在装卸过程中，应特殊注意货物的稳定性和防护措施。
对于易碎或者有特殊要求的货物，应采取额外的保护措施，如使用泡沫垫或者防震包装等。
3. 设备安全：搬运工具和设备的使用需要经过专业培训，并且应定期进行检查和维护。
如发现设备存在故障或者损坏，应即将住手使用，并进行维修或者更换。
4. 环境安全：作业场地应保持清洁整洁，避免杂物堆积和地面湿滑。
如有需要，应设置警示标志和防护设施，以确保作业环境的安全性。
五、作业质量控制1. 货物清点：在装卸作业完成后，对货物进行清点，确保货物的数量和种类与作业计划一致。
装卸作业指导书一、作业概述装卸作业是指将货物从一个运输工具（如卡车、船舶、火车等）上卸下，并将其装载到另一个运输工具上的过程。
本指导书旨在提供详细的装卸作业流程和操作要求，以确保作业的安全、高效进行。
二、作业准备1. 确定装卸作业的时间、地点和货物种类。
2. 检查装卸设备（如起重机、叉车等）的工作状态，确保其正常运行。
3. 调查和评估作业现场的安全状况，采取必要的安全措施，如设置警示标志、划定作业区域等。
4. 确保作业人员具备必要的装卸操作技能，并提供必要的安全培训。
三、装卸作业流程1. 到达作业现场a. 按照作业计划和路线规划，将装卸设备和作业人员运送至作业现场。
b. 在作业现场进行必要的安全检查，确保没有任何隐患。
2. 货物卸载a. 根据货物的特点和卸载设备的类型，选择合适的卸载方法。
b. 将货物从运输工具上卸下，并放置在指定的地点。
c. 检查货物的完整性和数量，确保无任何损坏或遗失。
3. 货物装载a. 根据货物的特点和装载设备的类型，选择合适的装载方法。
b. 将货物从指定地点装载到另一个运输工具上。
c. 检查货物的固定情况，确保其稳固可靠。
4. 完成作业a. 清理作业现场，将废弃物和杂物清除。
b. 检查装卸设备的工作状态，及时进行维护和保养。
c. 汇报作业情况，记录装卸作业的相关数据和信息。
四、安全注意事项1. 严格遵守装卸作业的操作规程和安全操作规定。
2. 确保装卸设备的稳定性和可靠性，避免超载操作。
3. 注意货物的重心和平衡，避免货物倾斜或倒塌。
4. 使用合适的吊具和固定装置，确保货物的安全装卸。
5. 防止人员在作业区域内闲逛或站立，保持作业现场的整洁和有序。
6. 防止作业人员疲劳驾驶或操作，定期进行休息和轮班。
五、常见问题及解决方法1. 货物无法顺利卸载或装载：检查卸载或装载设备是否正常工作，调整设备位置或更换设备。
2. 货物损坏或遗失：检查货物的装卸过程，找出问题原因并采取相应措施，如加强固定、改进操作方式等。
搬运及装卸作业指导书一、引言搬运及装卸作业是指将货物从一个地方转移到另一个地方的过程，它涉及到货物的装卸、搬运和堆放等环节。
为了确保搬运及装卸作业的安全和高效进行，本指导书旨在提供详细的操作指导和注意事项，匡助作业人员正确执行各项任务。
二、装卸前的准备工作1. 确认货物信息：在进行装卸作业之前，作业人员应子细核对货物的名称、数量、分量和尺寸等信息，确保准确无误。
2. 安全措施：在装卸作业现场，应设置明显的警示标志，确保作业人员的安全。
同时，作业人员应佩戴个人防护装备，如安全帽、手套和防滑鞋等。
3. 设备检查：作业人员应检查所使用的装卸设备，确保其正常运转和安全可靠。
如发现异常情况，应及时报修或者更换设备。
三、装卸作业的操作步骤1. 卸货准备：a. 根据货物的特点和分量，选择合适的卸货工具和设备。
b. 在卸货区域设置坚固的支撑物，以确保货物的稳定和安全。
c. 根据货物的尺寸和分量，确定合适的卸货顺序和方法。
2. 卸货操作：a. 在卸货前，作业人员应先将货物的包装进行检查，确保包装完好无损。
b. 使用合适的工具和设备，将货物从运输工具上卸下，并放置在指定的位置。
c. 在卸货过程中，应注意货物的平稳下降，避免碰撞和摔落。
3. 装货准备：a. 根据货物的特点和分量，选择合适的装货工具和设备。
b. 在装货区域设置坚固的支撑物，以确保货物的稳定和安全。
c. 根据货物的尺寸和分量，确定合适的装货顺序和方法。
4. 装货操作：a. 在装货前，作业人员应清理货物的存放区域，确保平整和清洁。
b. 使用合适的工具和设备，将货物从指定位置装上运输工具，并固定好。
c. 在装货过程中，应注意货物的平稳上升，避免碰撞和损坏。
四、注意事项1. 分量分配：在装卸作业中，应合理分配货物的分量，确保运输工具的平衡和稳定。
2. 空间利用：在堆放货物时，应合理利用空间，避免堆放过高或者过宽，以免影响安全和操作效率。
3. 交通安全：在装卸作业现场，应设置明确的通道和交通指示标志，确保作业人员和其他人员的安全。
A2010/04/28 CFC唐高洪徐朝辉彭正勇首次出版版本日期状态起草审核批准修改说明C H I N A R A I L W A Y T U N N E L G R O U P C O.,L T D中铁隧道集团有限公司文件编号：ZS-SCTA/ZY/GC/DG001WPC编码：01-AA-80 文件分类：01GNECS编码：密级：限制使用标题：混凝土管片运输吊卸储存作业指导书出版者：组织机构代码：SCTA 专业代码：CMR适用范围：CRTG此文件属中铁隧道集团有限公司所有。
未经本公司书面许可，文件不得全部或部分复制、或提供给第三方。
This document, including the information contained herein, is the property of CRTG. It shall neither bereproduced nor copiedin whole or in part nor shall it be furnished to third parties without the prior written permission of CRTG.修改页A 2010/04/28 CFC 唐高洪徐朝辉彭正勇首次出版版本日期状态编写审核批准修改说明目录1．编制依据 (4)2．编制目的 (4)3．适用范围 (4)4．定义 (4)4.1 吊具 (4)4.2临时堆场 (4)4.3枕木 (4)5．工程概况 (4)6．部门职责 (5)6.1工程部 (5)6.2管片厂 (5)7．管片吊卸、运输及储存技术要求 (5)7.1管片吊卸 (5)7.2管片运输 (6)7.3管片储存 (6)8．管片吊卸、运输及储存注意事项 (7)9．管片吊卸、运输及储存质量保证措施 (7)10．管片吊卸、运输及储存安全、环保、文明施工、职业健康保证措施 (7)作业指导书混凝土管片运输吊卸储存作业指导书1．编制依据（1）《盾构法隧道施工与验收规范》GB50446-2008（2）本工程《实施性施工组织设计》（3）本工程招投标文件（4）台山核电厂一期取水隧洞工程1、2号取水隧洞及进出口构筑物施工图（第三册取水隧洞盾构法施工段）设计图2．编制目的规范盾构工程衬砌管片运输吊卸储存施作工序操作，提高施工效率，确保隧道管片成品保护，达到设计和验收规范的要求。
3．适用范围台山核电站取水隧洞工程盾构隧道衬砌管片运输吊卸储存施工。
4．定义4.1 吊具指管片在生产、运输、装卸期间使用的真空吸盘机、门吊、吊带等专用吊装工具。
4.2临时堆场管片生产成型后在掘进前的临时堆放场地。
4.3枕木管片在运输、储存过程中用于管片的片与片之间的垫层或管片与地面、管片与运输车辆之间的方木。
5．工程概况台山核电站取水隧洞工程采用盾构法施工，管片钢筋混凝土采用C50高性能混凝土，抗渗等级为S12,外径8700mm，内径7900mm，管片厚400mm，宽度1500mm，共5440环，根据隧洞埋深不同，分浅埋、中埋、深埋段等进行配筋，采用4A（56.84211°）+2B(56.84211°)+1K(18.94737°)的“6+1”模式。
6．部门职责6.1工程部根据掘进需要下达管片运输数量及型号计划，对到场管片进行检查验收，对管片吊卸、运输及储存技术要求进行交底，对到场的管片组织吊卸及存放。
6.2管片厂根据工程部的计划合理及时的组织管片的运输工作。
7．管片吊卸、运输及储存技术要求7.1管片吊卸7．1．1、管片生产过程起吊方式管片达到脱模强度（不小于20Mpa）后采用专门吊具进行脱模，再采用专用吊具吊到水养护池进行养护，进行脱模时必须确定管片的重心位置及保证起吊的垂直角度。
7．1．2、厂内运输起吊方式管片由水养护池出池后利用专用吊具将管片由侧立变为仰放（内弧面朝上），管片在厂内堆放、转运以及装车采用叉车叉管片。
厂内起吊设备为门式起吊机。
7．1．3、管片临时堆场卸车方式管片运输到临时储存场地后，采用15T叉车装卸车。
装卸车时叉车叉上采用柔性材料。
7．1．4、管片掘进现场吊卸方式管片运输到掘进施工现场采用32T门吊进行卸车时起吊机具采用吊具。
由于管片运输车进入门吊作业范围内，需要通过门吊轨道及平台场地硬化的台阶时必须采用枕木及5cm厚木板将车道铺平后，运输车辆方可驶入门吊作业范围内，然后采用32T门吊将管片平稳地卸在平台临时堆放范围内。
7．1．5、管片下井的吊卸方式本工程竖井深度约25.5m，管片下井吊卸是管片吊运的关键环节。
管片下井采用32T门吊，在下吊过程中必须有专人指挥门吊，指挥人员井上、井下各一人，标准的指挥信号。
井下管片运输机车停放位置必须准确，管片从井口平稳下吊接近机车是缓慢的降低下放速度，两人分别扶稳管片两端轻放与管片运输机车上准确位置（该位置由盾构机拖车间距离确定），使管片能够顺利的运输到盾构机拖车位置。
7．1．6、管片安装吊卸方式管片在洞内进行拼装作业时采用盾构机自带的真空吸盘机进行吊装。
吊运前必须将管片内弧面冲洗干净，使真空吸盘能够牢固的吸附管片。
吊运应按照该环管片的拼装顺序进行，轻吊轻放。
7.2管片运输7．2．1管片洞外运输管片洞外运输采用平板车，平板车载重能力达到50T，车长12.5米。
每车装管片5片，分两层堆放。
管片装车后保证不超宽和超高。
车厢板板上放置2条长枕木（枕木长1.5m，截面为250×200），枕木居中设置，两端固定在车厢上，管片居中放置于长枕木上。
每两条枕木支撑两层管片，保证管片底部不与车厢板接触，并保证管片稳定。
管片与管片间采用100mm厚通长方木衬垫，保证管片堆放平稳，管片间不会发生碰撞并易于装卸。
7．2．1管片洞内运输管片洞内运输采用电瓶机车，在洞内铺设机车单行轨道，为了保证管片的运输及时，掘进超过240m后采用两列机车同时运输，在K0+70m位置设置叉道让车，在运输过程中必须一辆机车停放在叉道上。
管片在机车上的堆放与上相同。
7.3管片储存管片在厂内堆场堆放方式与临时堆场堆放方式相同，具体为：每堆3至4层管片，每两堆为一环。
每堆管片底部垫长枕木，管片间设两根100mm方木，垫木位置距管片端面70～90cm，每堆管片各层垫木竖向在同一竖直线上。
堆和堆前后左右保证500mm以上空间，避免碰撞损坏。
管片由堆场最里面逐步向堆场出口堆放，管片在堆场设储存表，标明管片在各位置的环号。
8．管片吊卸、运输及储存注意事项（1）运输车辆必须经过年检，且运输人员必须持证上岗；（2）运输过程中，要根据路面情况控制行车速度。
防止管片受冲击力损坏，或在急停时惯性前移造成事故；（3）行车途中押车员应随时通过反光镜观察管片固定情况，发现异常立即停车处理；（4）管片运输应有运输通知单，将运输管片编号等详细记录，管片运输前应标识正确完整，运输的管片强度必须达到设计强度的85%以上；（5）管片堆场有专人负责管理，并将场地尽可能封闭，避免恶意损坏；（6）堆场入口处设立明显的场地牌；（7）堆场现场管理由专人负责，保证堆放管片安全有序，并记录存放管片编号、数量等数据。
管片出厂时相应填写出厂单，并保存相应记录；（8）管片到场后由平台值班人员签收，同时仔细管片的外观质量，砼是否有掉角、止水条是否完好等，并留下详细记录。
9．管片吊卸、运输及储存质量保证措施（1）贯彻“百年大计、质量第一”的质量方针；（2）健全管片运输质量管理责任制，做到层层严把质量关；（3）在管片吊卸、运输和储存重要施工工序中对各个环节进行技术交底；（4）操作人员必须进行岗前培训合格后方可上岗操作；（5）在开始运输时必须进行全过程的实施方法确认，管片装卸操作要精细，避免管片人为破损；（6）对管片堆场进行日常巡查，对存在质量问题按照不合格程序进行控制。
10．管片吊卸、运输及储存安全、环保、文明施工、职业健康保证措施（1）执行“安全第一、预防为主”的安全方针；（2）落实安全生产责任制，做到层层把关；（3）在管片转运、运输和储存重要施工工序中对各个环节进行技术交底；（4）在开始运输时必须对全过程的实施方法进行确认，保证方法得当，措施有力；（5）管片运输过程涉及的专业起吊工具和运输工具必须具有合格证，特殊操作人员需有资格证，同时随时检查吊带情况，发现问题立即更换；（6）操作人员必须进行岗前培训合格后方可上岗操作；（7）经常进行安全教育活动，坚持班前安全讲话。
对安全隐患坚决予以整改。
（8）不定期进行安全检查，对检查出的安全问题下发整改通知单并限期整改。
（9）晚上作业要保证工地和储存场地照明.（10）对安全事故按照“四不放过”的原则进行处理。
（11）保证施工人员的生命安全，保证施工人员的身心健康，保证建立最好的工作环境。
使工作人员在施工过程中不受到工作环境的伤害。
（12）其他工种施工时都必须做必要的防护措施，以保证作业人员的安全与职业健康。
（13）设备应注意做好维护保养，勿使出现漏油、零部件松动等情况，设备漏油须及时清理，松动部件应及时拧紧或更换。
(14)工地配备专职安全员，做好用电、防火、防盗及交通安全工作，每日坚守岗位，及时排除隐患。
(15)进场施工人员必须先进行安全及文明施工教育，使其熟知业主的有关安全文明施工管理规定。
施工人员不许私自用火，严禁酒后操作。
(16)材料、设备、机械等堆（停）放合理，各种物资标识清楚，排放有序，并符合安全防火标准。
(17)现场用电，一定要有专人管理，同时设专用配电箱，严禁乱接乱拉，采取用电挂牌制度，尤其杜绝违章作业，防止人身、线路，设备事故的发生。
(18)各作业面都应做到“工完、料尽、场地清”。
剩余材料要堆放整齐、可靠，废料及时清理干净。
(19)在施工区的重点消防部位设置足够数量的专用消防灭火器材及装置，并定期指派专人检查、更新、维护。
消防器材应布置在明显的位置并有消防器材位置的指明标志。
(20)生活垃圾应统一收集至指定位置进行弃置，不得乱丢乱扔。
(21)对施工现场进行统一规划，配备相应的管理机制并制定相应的操作规程和规章制度，做到任何物品的堆放都有相应的固定位置，在施工的任何时候均能做到最佳的文明施工效果。
(22) 作业人员必须穿戴反光衣,作业人员需带手套等劳保防护用品，其他工种施工时都必须做必要的防护措施，以保证作业人员的安全与职业健康。
