消除电源中的变压器和电感等磁性元器件困惑对基础定理和概念的透彻理解是我们逐步消去疑云的最好法宝，下面我们就来验证这句话吧，耐心看完，必有帮助！1、磁场电流产生磁场-H，这是基本的自然现象，也是我们电源中磁性元器件设计应用的基础。
这里我们先不量化磁场，因为我们希望在实际电源磁性元器件设计中，我们能通过直观的方式简化它，专攻我们涉及到的磁场，把复杂问题简单化。
2、怎样认识材料的磁导率看不见摸不着的空气也是一种磁性材料介质，只不过导磁比较弱罢了，所以磁性材料是广泛而存在的。
（1）怎样理解磁导率，它的含义是什么？你想过吗？假如我们不用导磁良好的磁性材料，当你需要绕制一个电感，在以空气为介质的情况下，你会得到一个空心电感，但当你测量电感量时，你会惊讶地发现，电感量远远达不到你的设计值，这是因为以空气或真空这类弱导磁材料的磁导率μ实在是太低了，磁场感应遇到了巨大的阻力，没法给你想要的电感量。
电感本质是什么，还不是表征产生磁场或磁感应强度的能力嘛类比电学中的电导率σ在电学中，我们衡量某种物质的导电性质时，常用电导率σ去衡量（σ=1/ρ，ρ是材料的电阻率），电导率越大，意味着这种材料导电性越好，这个参数是材料本身的特性，单位是“西门子/米-s/m”，比如铜和铝导体分别对应着不同的电导率。
真空中的磁导率μ0国际单位制下真空磁导率如下：这个只是真实的真空磁导率测量值，表征真空这种材料介质的导磁特性，也就是真空的属性，是自身的。
不仅真空如此，任何材料的磁导率都是自身的属性，正如铜、铝等导体的电导率一样。
真空磁导率μ0单位或量纲的含义单位H/m，中文是“亨/米”，其含义是单位长度的真空距离上，对应这段长度的真空电感量是4*3.14159*10-7亨-H设计中由于“亨-H”这个单位太大了，这里也可以表示为纳亨-nH，也就是大约12nH/cm。
常用单位的还有毫亨-mH和微亨-uH。
※在这里，你会不会想到，有些文献在衡量一截导线时，尤其是我们使用的示波器，某些厂家会给出地线夹对应的电感量，通常会给10nH/cm这个值，也是接近我们真空磁导率这个值的。

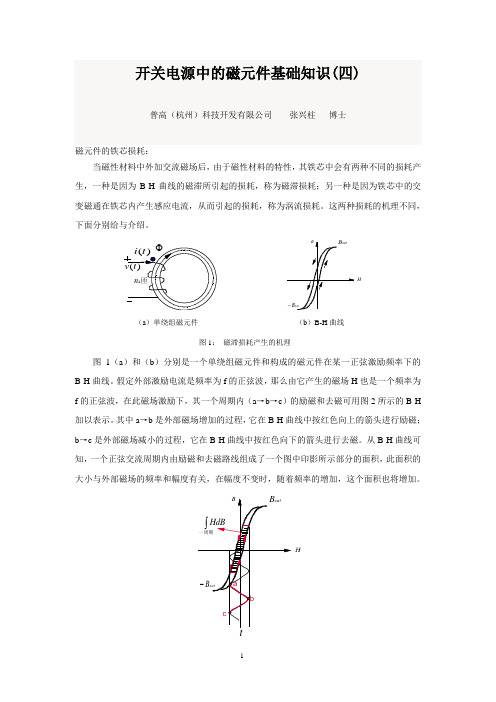

开关电源中的磁元件基础知识(四)普高（杭州）科技开发有限公司张兴柱博士磁元件的铁芯损耗：当磁性材料中外加交流磁场后，由于磁性材料的特性，其铁芯中会有两种不同的损耗产生，一种是因为B-H曲线的磁滞所引起的损耗，称为磁滞损耗；另一种是因为铁芯中的交变磁通在铁芯内产生感应电流，从而引起的损耗，称为涡流损耗。
这两种损耗的机理不同，下面分别给与介绍。
H（a）单绕组磁元件（b）B-H曲线图1：磁滞损耗产生的机理图1（a）和（b）分别是一个单绕组磁元件和构成的磁元件在某一正弦激励频率下的B-H曲线。
假定外部激励电流是频率为f的正弦波，那么由它产生的磁场H也是一个频率为f的正弦波，在此磁场激励下，其一个周期内（a→b→c）的励磁和去磁可用图2所示的B-H 加以表示。
其中a→b是外部磁场增加的过程，它在B-H曲线中按红色向上的箭头进行励磁；b→c是外部磁场减小的过程，它在B-H曲线中按红色向下的箭头进行去磁。
从B-H曲线可知，一个正弦交流周期内由励磁和去磁路线组成了一个图中印影所示部分的面积，此面积的大小与外部磁场的频率和幅度有关，在幅度不变时，随着频率的增加，这个面积也将增加。
H图2： 正弦激励下的B-H 曲线图1（a ）的磁元件在一个周期内的能量可由下式计算：∫∫∫===一周期一周期一周期HdB l A dt n l t H dt t dB nA dt t i t v w m c m c )()()()()( 该磁元件的功率为：∫∫×==一周期一周期HdB l A f T dtt i t v P m c H )()()(上述功率损耗是磁元件一个周期内因励磁和去磁中存在B-H 磁滞而引起的，所以称为铁芯的磁滞损耗，磁滞损耗的大小与铁芯的大小 )(m c l A 成正比，与铁芯外加的磁场频率f 成正比，还与铁芯一个周期内因励磁和去磁所包围的B-H 面积∫一周期HdB 成正比。
由于∫一周期HdB 与铁芯的频率也有关系，所以铁芯的磁滞损耗与铁芯外加的磁场频率f 并不是一个简单的比例关系，而需要通过实验来获取这一系数。

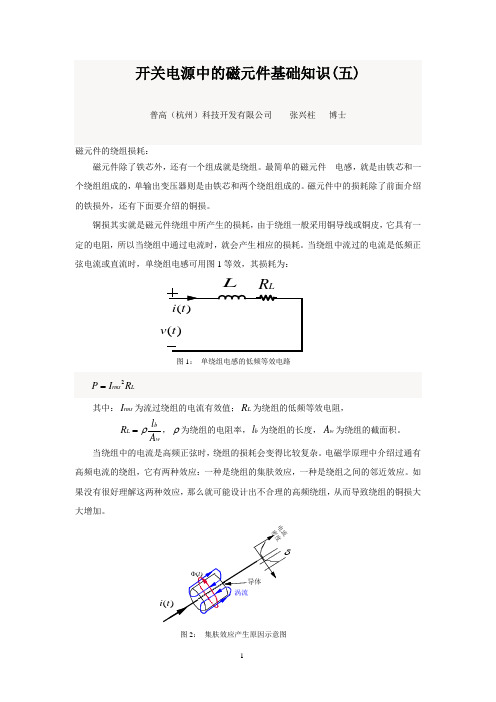

开关电源中的磁元件基础知识(五)普高（杭州）科技开发有限公司 张兴柱 博士磁元件的绕组损耗：磁元件除了铁芯外，还有一个组成就是绕组。
最简单的磁元件---电感，就是由铁芯和一个绕组组成的，单输出变压器则是由铁芯和两个绕组组成的。
磁元件中的损耗除了前面介绍的铁损外，还有下面要介绍的铜损。
铜损其实就是磁元件绕组中所产生的损耗，由于绕组一般采用铜导线或铜皮，它具有一定的电阻，所以当绕组中通过电流时，就会产生相应的损耗。
当绕组中流过的电流是低频正弦电流或直流时，单绕组电感可用图1等效，其损耗为：L rms R I P 2=其中：rms I 为流过绕组的电流有效值；L R 为绕组的低频等效电阻，wb L A l R ρ=，ρ为绕组的电阻率，b l 为绕组的长度，w A 为绕组的截面积。
当绕组中的电流是高频正弦时，绕组的损耗会变得比较复杂。
电磁学原理中介绍过通有高频电流的绕组，它有两种效应：一种是绕组的集肤效应，一种是绕组之间的邻近效应。
如果没有很好理解这两种效应，那么就可能设计出不合理的高频绕组，从而导致绕组的铜损大大增加。
电图2： 集肤效应产生原因示意图图2是用来介绍绕组集肤效应产生原因的示意图。
图中画的是绕组导体的一部分，假定导体中的电流为高频正弦电流，那么导体周围就会产生一个如图中红色箭头方向所示的交变磁通，这个变化的磁通会在导体表面和导体内部产生感应电流，方向如图中蓝色箭头所示。
从感应电流的方向可知，导体表面的感应电流与外部电流方向相同，促使导体表面的电流密度增加，而导体内部的感应电流与外部电流的方向相反，促使导体内部的电流密度减小，当导体的线径很大时，在导体中心附近就会有一段的电流密度是零。
这个现象表明了当导体中通过高频电流时，在导体内真正有电流流过的距离（从表面向里）是有限制的，其长度为δ，也叫穿透深度。
这种高频电流只能在表面附近的有限长度内流过导体的现象就是电磁学原理中介绍的集肤效应。
由集肤效应引起的穿透深度δ与频率有关，一般关系式如下：fo πµρδ= 其中：ρ为绕组的电阻率，对于铜导线（100°C ），其cm f 5.7=δ。

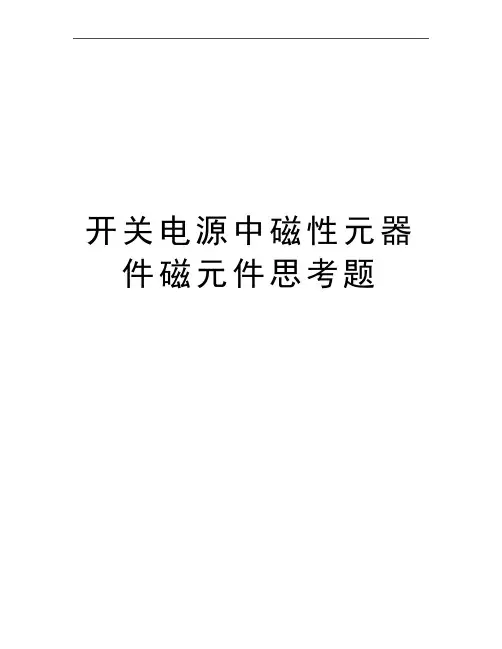

开关电源中磁性元器件磁元件思考题磁性元器件思考题1. 有一根导线直径d ＝1cm ，置于空气中，流过电流5安培，请问在垂直于导线的平面上，距离导线中心5cm 圆周上，磁场强度H =？B =?（分别用MKS 和CGS 表示）？标出磁场强度方向。
以导线中心为圆心的直径0.5cm 处磁场强度H=?2. 环尺寸如题图2(b)，左边线圈流入2A 电流，右边线圈流入1A 电流（题图2(a)），磁导率μr =1000。
请问磁芯中磁场强度H =?,磁感应强度B=?3. 题图1与导线同心放置一个磁导率μr =1000的磁环。
环的内径d =4cm,外径D =6cm,高h =1cm 。
请问磁芯中H ＝? B =? φ=?(分别用MKS 和CGS 单位表示)4. 有一个磁环如题图2(b)，不知道其磁导率是多少。
磁环尺寸内径d =4cm,外径D =6cm, 高h =1cm 。
在环上绕了20匝线圈，测量得到电感量为10μH ，请求出磁环材料的相对磁导率和绝对磁导率。
在CGS 中磁导率是多少？如果给20匝线圈流过0.5A 电流，线圈的总磁链是多少？5. 一个磁环的相对磁导率为3000,外径、内径和高分别为38.1mm 、25.4mm 和19.05mm 。
求40匝线圈的电感量。
6. 证明一个气隙磁芯电感的气隙长度δ与磁路长度l c 之比为⎪⎪⎭⎫⎝⎛-=c c cH l NiB l 0μδ7. 一个变压器上有3个线圈，测得一个变压器上两个线圈的电感分别为L 1=0.2mH 、L 2=50μH ，L 3=2μH 。
L 3的匝数为3匝,请问L 1 、L 2 的匝数为多少？将L 1与L 2串联题图2(a)h 题图2(b)测量总电感，L 1再颠倒一次与L 2串联测量一次，分别测得电感量为435μH 和50μH,请问两个线圈之间的互感M ＝？耦合系数k =?8. 能否列举两种以上判断同名端的方法。
请说出判断方法的原理。
9. 请证明两个耦合线圈并联等效电感公式（2-17）。
一、填空题1.按稳压电路实现的方法不同，稳压电源可分为三种：线性稳压电源、相控稳压电源、开关稳压电源。
2.在电源维护规程中，要求正弦畸变率小于 5 %。
3.直流供电系统是由整流设备、直流配电设备、蓄电池组、直流变换器、机架电源设备和相关的配电线路组成的总体。
4.直流配电屏按照配线方式不同，分为低阻和高阻两种。
5.一般情况下，通信机房直流电源使用的电池组( 48V)的浮充电压为53.5 V 。
均充电压为56.4 V。
6.通信电源中的接地系统按用途可分为：工作接地、保护接地、防雷接地。
7.通信电源一般采用阀控式密封铅酸蓄电池作为备用电源，通信电源一般需要___24_节单体电池串联组成 48V 电池组。
8.TRC 指时间比例控制，其三种实现方式为：脉冲宽度调制方式、脉冲频率调制方式、混合调制方式。
9.蓄电池的浮充电压一般需要随环境温度的增高而减小。
10.高频开关电源由于工作频率高，所以变压器和滤波元件的体积和重量小。
11.维护规程中电源设备故障的基本定义是： 1、电源设备无法供给通信设备所要求的标称电源， 2、电源设备所供给的电源指标达不到通信设备的要求。
12.直流工作地的线径由负载设备决定13.整流模块输入交流电，输出直流电14. 目前，通信电源电压等级主要有-48 V 、24 V 两种。
15.在通信电源监控中，四遥功能指：遥控、遥调、遥测、遥信。
16.对通讯局(站)动力系统，常用后备电源有柴油发电机组、蓄电池组、两种。
17.通信基站接地电阻应小于 4 欧姆。
18.分流器/霍尔器件是用于在线检测电流。
19.为了提高通信电源的安全运行稳定性，通信电源的机壳一般要有良好接地。
20.三相交流电 A、B、C 相分别用黄、绿、红三种颜色表示相序，零线一般用黑色做标记。
为了便于维护，直流电源的汇流排通常涂以色标，正极母排涂红色，负极母排涂 兰 色。
21.现代通信电源运行时，零线与保护地之间的电压的测量值一般应小于 2 V 。

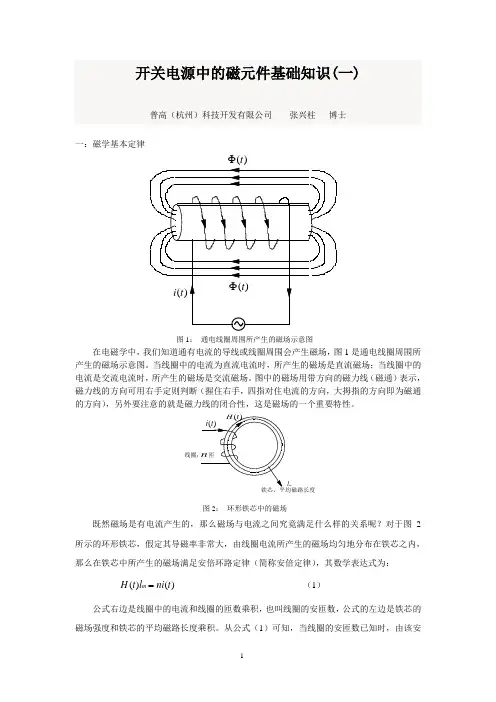

开关电源中的磁元件基础知识(一)普高（杭州）科技开发有限公司张兴柱博士一：磁学基本定律图1：通电线圈周围所产生的磁场示意图在电磁学中，我们知道通有电流的导线或线圈周围会产生磁场，图1是通电线圈周围所产生的磁场示意图。
当线圈中的电流为直流电流时，所产生的磁场是直流磁场；当线圈中的电流是交流电流时，所产生的磁场是交流磁场。
图中的磁场用带方向的磁力线（磁通）表示，磁力线的方向可用右手定则判断（握住右手，四指对住电流的方向，大拇指的方向即为磁通的方向），另外要注意的就是磁力线的闭合性，这是磁场的一个重要特性。
m图2：环形铁芯中的磁场既然磁场是有电流产生的，那么磁场与电流之间究竟满足什么样的关系呢？对于图2所示的环形铁芯，假定其导磁率非常大，由线圈电流所产生的磁场均匀地分布在铁芯之内，那么在铁芯中所产生的磁场满足安倍环路定律（简称安倍定律），其数学表达式为：l tH m=（1）)(tni)(公式右边是线圈中的电流和线圈的匝数乘积，也叫线圈的安匝数，公式的左边是铁芯的磁场强度和铁芯的平均磁路长度乘积。
从公式（1）可知，当线圈的安匝数已知时，由该安匝数在铁芯中所产生的磁场强度为： ml t ni t H )()(= （2） 安倍定律告诉我们磁场产生的根本原因是电流，只要在线圈中通有电流，在线圈的周围就会有磁场，当线圈绕在一个导磁材料上时，因为导磁材料的导磁率非常高，所以由电流产生的磁场就主要集中在导磁材料内，为了简化分析，通常还把导磁材料内的磁场看成是均匀分布的磁场，下面要介绍的一些磁学定律都是建立在均匀分布磁场这一假定之上的。
一旦在铁芯中产生了磁场)(t H 后，铁芯中就会产生磁通)(t Φ，磁学中将单位面积通过的磁通定义为磁感应强度（或磁通密度，该定义也可用图3表示），如下式： cA t tB )()(Φ= （3）(Φ(B 总磁通磁通密度cA图3： 磁感应强度的定义 其中：c A 为铁芯的截面积。
对于导磁材料来讲，其磁感应强度和磁场强度存在着下列关系：)()(t H t B µ= （4）其中：o r µµµ=，o µ为真空的导磁率，meter Henries o /1047−⋅=πµ，为一常数；r µ为相对导磁率，6310~10=r µ，与导磁材料的组成有关，不是常数，详见后续介绍。
电源中的磁性元件一般就是指电感与变压器，这里我们这种讨论初次级隔离的变压器，因为这种变压器在开关电源中应用最为广泛。
变压器的作用大致是提供初次级的电气隔离，使输出电压或升或降，传送能量；变压器设计的好坏直接关系到整个电源系统的安规，EMC，效率，温升，输出的电气性能参数，寿命，可靠性，甚至会导致系统的崩溃。
个人感觉变压器的工艺，是个大难题。
特别是漏感和分布电容的不兼容。
楼主能否讲讲升压变压器有何注意的地方。
升压的做过，但经验不多，说说个人的理解，不一定对，权作参考与讨论之用。
升压变压器的难点，楼上已经指出来了，因为绕组的圈数太多，漏感与分布电容很难两全其美；这个时候我觉得应该从以下几个方面着手：1、在选择变压器的时候，如果结构尺寸允许的话，我们尽量选择高长型（立式）或窄长（卧式）型的，因为这种变压器单层绕线圈数多，可以有效降低绕线的层数，增加初次级的耦合，减小层间电容。
2、优化绕线顺序，使初次级能增减耦合面积；曾经用过这种绕法：1/3次级--1/2初级--1/3次级--1/2初级--1/3次级，结果表明此种绕法漏感可以小很多。
当然这种变压器绕制工艺稍显复杂，成本稍高，但还是可以接受。
3、层间电容大家都知道，每层之间加黄胶带，便可减少层间电容。
当然这些措施都是在考虑安规与EMC的情况下，做出的改进；对于升压电源，漏感与层间电容如果处理不好很容易引起振荡，使电源的EMC不好过，效率不高，有时会莫名其妙的炸MOS管（我实际碰到过的情况）。
关于第一条：增加初次级的耦合，可以减小变压器的漏感，但会增加初次级间的分布电容。
老兄最后一句话，太对了。
升压变压器，最难搞的就是漏感和分布电容不好处理，很容易震荡。
兄弟第一条说得很对，如果升压比比较大，应该分槽绕制，这个是减低分布电容的最好办法，大家看一看电视机中的高压包就知道了，黑白电视机输入电压12V，高压应该是在12000左右，没有用倍压整流，一级搞定。
次级估计分槽在十个左右。
磁性元器件思考题1. 有一根导线直径d ＝1cm ，置于空气中，流过电流5安培，请问在垂直于导线的平面上，距离导线中心5cm 圆周上，磁场强度H =？B =?（分别用MKS 和CGS 表示）？标出磁场强度方向。
以导线中心为圆心的直径0.5cm 处磁场强度H=?2. 环尺寸如题图2(b)，左边线圈流入2A 电流，右边线圈流入1A电流（题图2(a)），磁导率μr =1000。
请问磁芯中磁场强度H =?,磁感应强度B=?3. 题图1与导线同心放置一个磁导率μr =1000的磁环。
环的内径d =4cm,外径D =6cm,高h =1cm 。
请问磁芯中H ＝? B =? φ=?(分别用MKS 和CGS 单位表示)4. 有一个磁环如题图2(b)，不知道其磁导率是多少。
磁环尺寸内径d =4cm,外径D =6cm, 高h =1cm 。
在环上绕了20匝线圈，测量得到电感量为10μH ，请求出磁环材料的相对磁导率和绝对磁导率。
在CGS 中磁导率是多少？如果给20匝线圈流过0.5A电流，线圈的总磁链是多少？5. 一个磁环的相对磁导率为3000,外径、内径和高分别为38.1mm 、25.4mm 和19.05mm 。
求40匝线圈的电感量。
6. 证明一个气隙磁芯电感的气隙长度δ与磁路长度l c 之比为 ⎪⎪⎭⎫ ⎝⎛-=c c c H l NiB l 0μδ 7. 一个变压器上有3个线圈，测得一个变压器上两个线圈的电感分别为L 1=0.2mH 、L 2=50μH ，L 3=2μH 。
L 3的匝数为3匝,请问L 1 、L 2 的匝数为多少？将L 1与L 2串联测量总电感，L 1再颠倒一次与L 2串联测量一次，分别测得电感量为435μH 和50μH,请问两个线圈之间的互感M ＝？耦合系数k =?8. 能否列举两种以上判断同名端的方法。
请说出判断方法的原理。
9. 请证明两个耦合线圈并联等效电感公式（2-17）。
10. 如果一个变压器不知道初级和次级匝数。
有人想法在变压器线圈上增绕了5匝线圈，他通过测量就知道初级和次级匝数和同名端。
你能想像他是如何测量的？说出他可能用那些方法测量？说出每种测量原理？11. 一个工频变压器变比n =5，初级电压为220V ，次级直接接到一个电阻负载，次级电流I 2＝10A 。
初级电流为2.05A 。
如果忽略导线电阻，请问变压器的激磁电流I m =?激磁电感L m ＝？12. 什么是漏感？如何测试线圈之间的漏感？13. 给一个50μH 电感加宽度为10μs ，幅度为50V 的脉冲，电感初始电流为零。
问脉冲终了时电感电流多大？电感中此时存储多少能量？14. 为何大多数电感磁芯一定要开气隙？15. 磁路和电路有何不同？16. 有一电感磁路如题图16所示。
磁芯相对磁导率μr ＝2000,线圈共20匝，气隙δ＝1mm ，如忽略边缘磁通，请画出等效磁路图。
计算磁芯和气隙磁阻。
当线圈通过1A 电流，分别计算磁芯和气隙中磁通和磁场强度。
计算20匝线圈电感量。
题图2(a)题图2(b)尺寸为cm题图1617.如果上题考虑气隙的边缘磁通，电感量是多少？如果仍达到上题计算的电感量，气隙应当多大？18.对于题图16磁芯，线圈集中绕。
集中线圈相对于气隙放置在何处散磁最小？19.磁芯型号ETD39，磁芯初始磁导率μi＝1500，如果绕有20匝线圈，电感量是多少？如果中柱开一个2mm气隙，请按经验公式计算气隙磁阻和电感量。
20.磁芯型号为EE33,材质为3C90时其A L＝130nH，绕15匝线圈时，电感量是多少？如果中柱垫一个1mm气隙，这时电感量是多少？21.*有一螺管空心线圈，长5cm，外径D=3cm，内径d=1.2cm,请计算电感量。
22.*请计算一根直径2mm,长40cm的电感。
如果在0.1μs内电流上升到10A，这根导线上多大电压降。
23.软磁材料有那些种类，各应用在什么场合，不同的应用场合，对材质要求哪些磁性能参数？24.合金做成磁芯为何用叠片？什么是叠片系数？叠片之间为何绝缘？25.什么是软磁？磁材料的主要参数有哪些？26.什么是集肤效应？与哪些因素有关？硅钢片电阻率ρ=47×10-8Ωm,磁导率μr=3×105。
求400Hz时集肤深度是多少？27.磁粉芯材料有什么特点？主要应用在什么场合？28.铁氧体损耗与哪些因素有关？29.什么是初始磁导率？什么是有效磁导率？30.铁氧体有哪些类型？各应用于什么场合？开关电源中应用在功率电路中铁氧体材质主要关心哪些参数？结构参数哪些？31.开关电源中，电流连续模式对滤波电感磁芯有什么要求？为什么？在逆变电源中交流滤波电感磁芯有什么要求？两者有何异同？32.连续模式反激变压器与连续模式直流滤波电感线圈和磁芯工作状态有何异同？33.对正激变压器磁芯有何要求？断续模式反激变压器和脉冲变压器磁芯有何要求？34.逆变输出变压器磁芯有何要求？什么叫磁偏移？电路中如何处理？35.用于高频饱和电抗器磁芯的材料应具有什么样特性参数？36.为什么矩形磁滞回线材料可抑制反向恢复电流？说明工作原理。
指出设计方法。
37.同一个线圈在30℃时测得电阻为5.2Ω,通电流1小时后，断电并立即测得电阻为6Ω,线圈温度是多少？温升是多少？38.线圈导线直径为0.5mm，当流过电流频率分别为5kHz，50kHz和500kHz，计算交流电阻比直流电阻增加的倍数。
39.如果电流频率为200kHz，导线直径为0.5mm，电线长度不变，直径增加到1mm，这时交流电阻是增大了还是减少了？变化多少倍？40.写出铜导线20℃和100℃集肤深度与频率关系。
记住铜的100℃时电阻率及温度系数。
41.变压器漏感与线圈结构哪些参数有关？平面变压器线圈能否像普通变压器线圈一样绕制（初级与次级在窗口高度方向排列）？42.题图40中线圈布置哪种漏感小，哪几种最大？(d)(a) (e)初级次级磁芯题图4043.高频变压器线圈分段交错绕除了减少漏感以外，还有什么重要作用？44.考虑到集肤效应，高频变压器线圈电流较大时采用小于两倍集肤深度多股线，是否就一定能减少交流电阻？为什么？45.如果单股圆导线截面为1.094mm2,用总面积等于1.094mm2的8股绞线（Litz）代替,20kHz时，交流电阻各为多少？46.高频大电流时，有时需要线圈并联，并联的基本原则是什么？低频并联原则是什么？47.什么是被动损耗？怎样减少被动损耗？48.磁性元器件设计的出发点是什么？49.国际电工学会将绝缘分成几个等级？温度超过最高允许温度，绝缘寿命影响如何？50.磁性元器件允许温升受哪些因素限制？什么是磁元件的环境温度，最高温度和平均温度？51.磁元件的温度与哪些因素有关？52.如果变压器整个外表面积30cm2,变压器损耗功率为1W，求变压器的温升。
53.一个EE65磁芯，损耗功率为3W，环境温度为35℃,求变压器的线圈温度。
54.什么是电流密度？它的选取与哪些因素有关？55.反激变压器初级和次级电流波形如题图55所示，在小功率开关电源中，自然冷却电流密度j=4A/mm2。
T on=16μs, T of=24μs, I a1=5A,I a2=25,计算需要的导线截面积。
56.设计高频变压器，怎样选择磁芯的磁感应大小？正激与推挽有何不同？57.断续模式反激变压器与正激变压器磁芯有何异同？为何根据频率和允许损耗选取得磁感应要乘以2？58.说明正激，推挽，桥式，半桥变压器，饱和电抗器，直流滤波电感，反激连续模式变压器和断续模式变压器等，选择以下合适磁化曲线用作磁芯材料。
题图52(a) (b) (c)题图5559. 输出滤波电感设计时，磁感应B 受什么限制？电感损耗主要是什么损耗？60. 反激断续模式变压器如何选择磁芯材质？磁感应B 如何选择？61. 小功率变压器厂采用EC 、ETD 、PM 和RM 型，大功率很少使用罐型（P ），大功率常用EE 型，而高压常用U 型，为什么？62. 什么是面积乘积法？使用时应注意哪些问题？63. 在元件设计时，一般根据总体设计规定了允许损耗，书中称绝对损耗，但根据AP 选择了磁芯尺寸，由温升得到该磁芯尺寸的允许损耗，与绝对损耗比较，设计时为何它们中的较小值？64. 在变压器设计过程中，磁感应值经过3次迭代，为何？65. 在电感设计时，匝数决定之后计算出需要的气隙尺寸。
但在实际生产电感时，发现如果按照设计给出的气隙电感量比要求的大。
这时，你是减少线圈匝数得到需要的电感量，还是加大气隙得到需要的电感量？ 66. 根据3章磁路分析可以看到，当线圈集中绕，并放置在气隙上这时散磁通最小。
但是我们发现一个实际产品中，滤波电感到中柱分成3个相等气隙（图（a ））,而另一个则在线圈骨架上位于气隙处置一塑料环（图（b ），你能说出两者的目的是什么？ 67. 电流互感器次级为什么不能开路？而变压器为何次级不能短路？ 68. 电流互感器的磁芯尺寸如题图（b ），初级电流脉冲频率为100kHz ，最大电流10A ，脉冲宽度4.5μs 。
初级1匝，次级50匝，如果次级检测电阻10Ω,磁芯材质为铁氧体3F3, 磁芯磁导率μi =1800,请问检测精度是多少？求磁芯中的磁通密度。
如果希望更高的检测电压，常温下，次级最大可以接多大检测电阻？如果不考虑检测精度，在常温下，检测电阻10Ω,可以检测最大脉冲宽度是多少？69. 脉冲电流检测有题图66几种接法，你认为哪种比较好？70. 希望既能检测交流50Hz ，也能检测60Hz 电流，可以测量200A 和50A ，输出100mV,幅值精度为1.5%。
设计此电流互感器。
71. 饱和电抗器在空载、满载时，磁芯损耗和线圈损耗哪个大？72. 饱和电抗器对所用的磁芯有什么要求？73. 请说明尖峰抑制器原理。
如果一个二极管正向峰值电流10A ，导通时间5μs ，其反向恢复时间t rr =50ns,反向电压50V ，请设计尖峰抑制器。
1N41481N4148i U i U iΩ(a) (b) (c)i iΩΩ(d) (e)题图66。
