设计手册(风口风速)

暖通规范中关于各类常见风速的规定一、各类风口风速规定1、采暖风口1.1、采用热风采暖系统时,应遵守下列规定:送风口的送风速度V（m/s），应根据送风口的高度、型式及布置经过计算确定，当送风口位于房间上部时，送风速度宜取：V= 5~15m/s；当送风口位于离地不高处时，送风速度宜取：V =0.3m/s~0.7m/s；回风口的回风速度，宜取：V=0.3m/s。

来源：《全国民用建筑工程设计技术措施/暖通空调·动力》（2009年版）2.8.71.2、热风幕的送风速度：公共建筑的外门，风速不宜大于6 m/s，高大外门不应大于25m/s。

来源：《全国民用建筑工程设计技术措施/暖通空调·动力》（2009年版）2.8.152、送排回风口2.1、进风、排风口风速（m/s）注：风口风速应按实际有效面积计算，一般百叶风口的遮挡率取50%。

来源：《全国民用建筑工程设计技术措施/暖通空调·动力》（2009年版）4.1.4.82.2、自然通风系统的进排风口风速宜按下表采用：来源GB50736-2012《民用建筑供暖通风与空气调节设计规范》6.6.42.3、机械通风的进排风口风速宜按下表采用：来源：GB50736-2012《民用建筑供暖通风与空气调节设计规范》6.6.52.4、厨房排风系统的风管风速不宜小于8m/s，且不宜大于10m/s；排风罩接风管的喉部风速应取4~5m/s。

来源：《全国民用建筑工程设计技术措施/暖通空调·动力》（2009年版）4.2.102.5、侧送和散流器平送的出口风速采用2m/s~5m/s。

孔板下送风的出口风速，从理论上讲可以采用较高的数值。

因为在一定条件下，出口风速较高时，要求稳压层内的静压也较高，这会使送风较均匀;同时，由于送风速度衰减快，对人员活动区的风速影响较小。

但当稳压层内的静压过高时，会使漏风量增加，并产生一定的噪声。

一般采用3m/s"'_'5m/s 为宜。

一、室内风管风速选择表1、低速风管系统的推荐和最大的流速m/s2、低速风管系统的最大允许速m/s注：民用住在≤35dB（A），商务办公≤45dB（A）二、室内风口风速选择表1、送风口风速2、以噪音标准控制的允许送风流速m/s3、推荐的送风口流速m/s4、送风口之最大允许流速m/s5、回风口风速6、回风格栅的推荐流速m/s7、百叶窗的推荐流速m/s8、逗留区流速与人体感觉的关系三、通风系统设计1、送风口布置间距回风口应根据具体情况布置一般原则：（1）人不经常停留的地方；（2）房间的边和角；（3）有利于气流的组织2、标准型号风盘所接散流器的尺寸表-办公室注：办公室推荐送风口流速：2.5～4.0 m/s风机盘管接风管的风速：通常为1.5～2.0 m/s，不能大于2.5 m/s，否则会将冷凝水带出来.3、散流器布置散流器平送时，宜按对称布置或者梅花形布置，散流器中心与侧墙的距离不宜小于1000mm；圆形或方形散流器布置时，其相应送风范围（面积）的长宽不宜大于1:1.5，送风水平射程与垂直射程（）平顶至工作区上边界的距离）的比值，宜保持在0.5～1.5之间.实际上这要看装饰要求而定，如250×250的散流器，间距一般在3.5米左右，320×320米在4.2米左右.四、风管、风口分类1、风管分类1)按风管材料A、镀锌钢板风管：常用在空调送、回风管道(优点：使用寿命较长，摩擦阻力小，制作快速方便，可工厂预制也可现场临时制作；缺点：受加工设备限制，厚度不宜超过1.2mm)B、普通钢板风管：常用在厨房炉具排油烟以及防油烟风道上(要求2mm上只能采用普通钢板焊接而成，对焊接技术有一定要求)C、无机玻璃钢风管：常用于消防防排烟系统(优点：具有耐腐蚀、使用寿命长，强度较高的优点，造价与钢板风管基本相同；缺点：质量不稳定，某些厂商生产的材料质量比较差，强度和耐火性达不到要求，现场维修较困难)D、硅酸盐板风管：常用排烟管道(优点与无机玻璃钢板相类似，显著特点是防火性能较好；缺点：综合造价较高)E、复合保温板风管：常用有：上海万博(铝箔聚氨酯)、湖南中野(酚醛树脂)、北京百夏(BBS)、铝箔玻璃绵保温风管等F、软风管：常用有铝箔型软管、铝制波纹型半软管、波纤管(在工程上具有施工简单、灵活方便等特点，但其风管阻力比较大，且对施工管理要求比较高)G、其他风管：土建、砖茄、布风管等2)按风管作用分：送风、回风、排风、新风管等3)按风管内风速分：低速、高速风2、风口分类：1)按风口材料分：铝合金风口、铸钢风口、塑料风口、木制风口等2)按风口形状及功能分：A、百叶风口：门铰式百叶风口、单层百叶、双层百叶、防雨百叶等B、散流器：方形散流器、矩形散流器、圆形散流器、圆盘散流器、三面吹型散流器、线槽型散流器等C、旋流风口：具有送出旋转达射流，诱导比大，风俗衰减快等特点D、球型喷口：送风距离大，适合送风距离较大的地方，如各种大厅、展厅及大型装配车间等E、其他风口：球形排风口、栅格形风口、装饰板风口等五、风管、风口设计流程流程一：风系统的划分→流程二：系统风量计算→流程三：确定送风方式→流程四：确定风管布置→流程五：计算风管尺寸→流程六：风口设计选型→流程七：阻力平衡计算机气流组织校核流程一：风系统的划分一个完整的风系统至少应包括：送风段、送风口、回风口、回风段、设备装置根据空调房间的功能、类型、空间等情况进行空调系统划分：分几个系统？每个系统在扫描区域？………在水系统中的大面积区域，一般设有机房，则个根据机房情况进行系统划分，而对于多联机系统来说，内机风量有限，且型号比较固定，根据已有型号进行合理的系统划分即可流程二：系统风量计算送风量计算的依据：空调房间的送风量G通常按照夏季最大的室内冷负荷，由下公式计算确定：公式： G = 3600Q q/ρ(h n-h s) = 3600Q x/ρc(t n-t s) (m³/h)Q q、Q x —室内总全冷负荷和总显冷负荷（KW）H n —室内空气焓值（KJ/Kg)H s —送风焓值（KJ/Kg)t n —室内温度（℃)t s —送风温度（℃)c —空气定压比热[KJ/(Kg. ℃)] ，可取1.01 KJ/(Kg. ℃)ρ—空气密度(Kg/m³)，在标准大气压下，空气稳定20℃时，取1.2 Kg/m³舒适型空调和工艺空调的送风温度差可参考下表选取：注：一般在多联机设计中，一般是根据室内冷负荷确定室内机的选择，因此室内的风系统可查相关产品手册确定，根据空调房间的区域面积确定风口个数，根据送风距离选择中或高静压的机型，从而主管及各支管的风量就已经确定.流程三：确定送风方式根据房间功能及装修要求等情况去顶送风方式：侧送侧回、侧送上回、侧送下回、上送上会、上上送下回流程四：确定风管布置根据房间面积、层高及装修要求等情况确定风管的布置：主管走向、支管布置、送/回风管位置流程五：计算风管尺寸采用嘉定流速计算风管截面积，确定风管尺寸1、公式： S=G/3600V确定主风管及各分支管截面积S —风管截面积（㎡）G —风管内风量（m³/h）V —风管内风速（m/h），一般做设计时候，空调送风主管风速不宜大于6 m/h，支管风速不宜大于3 m/h，具体风速可参照下表：低速风管内的风速m/s高速风管内的风速2、根据风管截面积参照风管常规尺寸表选择合适的风管尺寸：圆形常用规格（mm）：Φ100、Φ120、Φ140、Φ160、Φ180、Φ200、Φ220、Φ250、Φ280、Φ320、Φ360、Φ400、Φ450、、Φ500、、Φ560、、Φ630、、Φ700、、Φ800、、Φ900、、Φ1000、、Φ1120、、Φ1250、Φ1400、Φ1600、、Φ1800、、Φ2000矩形常用规格（mm）：120×120、160×120、200×120、250×120、160×160、200×160、250×160、320×160、200×200、250×200、320×200、400×200、500×200、250×250、320×250、400×250、500×250、630×250、320×320、400×320、500×320、630×320、800×320、1000×320、400×400、500×400、630×400、800×400、1000×400、1250×400、500×500、630×500、800×500、1000×500、1250×500、1600×500、630×630、800×630、1000×630、1250×630、1600×630、800×800、1000×800、1250×800、1600×800、2000×800、1000×1000、1250×1000、1600×1000、2000×1000、1600×1250、2000×1250流程六：风口设计选型1、根据房间功能及气流组织选择合适的风口类型A、在离吊顶高度为2～4米的顶部送风中选择什么样的风口比较合适：双层百叶、圆形（方形）散流器、单层百叶、旋流风口B、在一般的侧送风的系统中选择什么样的风口比较合适：双层百叶、单层百叶C、在空间比较大的展厅、体育馆、多功能厅、大堂等一般选择什么样的风口比较合适：双层百叶、圆形（方形）散流器、单层百叶、旋流风口、球形喷口各种不同的风口的特点和使用范围◇双层百叶风口：1调节式百叶送风口、2可直接与风机盘管配套使用、3用于集中空调系统的末端，调节叶角度，可得到相应送风距离和扩散角、4前排叶片平行于短边为A型，叶片平行于长边为B型◇单层百叶风口：1可用于回风系统、2调节式百叶风口、3可以配过滤器和多叶对开调节阀叶片平行于短边为A型，叶片平行于长边为B型◇侧壁格栅风口：1可用做回风和新风口、2装在墙壁上比较美观，看不见后面的东西、3作为新风口时，后面加铝板网或过滤网、4不注明时，叶片平行于长边◇可开式风口：1适用于做回风口、2还可兼做检修口、3此风口不宜做的太大，但B尺寸也不宜≤170mm、4此风口也称铰链式风口◇矩形（方形）散流器：1气流型式为贴附型（平送型）、2适用于底层吊顶送风系统、3按送风距离确定颈部的风速、4中间叶片芯为可拆卸，便于安装，调试、5送风加调节阀，回风可加过滤器、6天花板开洞尺寸为颈尺寸加75mm，即为（A+75）×（B+75）◇三面吹散流器：1气流型式为贴附型（平送型）、2适用于顶棚的靠墙一侧或局部送风、3中间叶片芯为可拆卸，便于安装，调试◇条形直片式散流器：1突了线性设计特点、2用于室内和环形分布的送，回风、3可根据装饰要求做各种造型、4风口后面可配黑色铝板网，可看不见里面，起遮挡作用、5多个风口并接使用，并缝处有插接板◇条缝活叶型风口：1有其独特设计、2可根据装饰要求做各种造型、3每一组槽内存两个可调叶片，可调制气旋方向和大小、4可根据要求做多组，但不宜做的太宽，最多不得超过十组◇自垂百叶式风口：1用于正压的空调房间的启动排气、2用于新风口处和排风口处、3靠风口百叶自然下垂，隔绝室内外空气交换，当室内气压大于室外时，气流将百叶吹开而向外排气室外空气又不能流入室内、4本风口有单向止回作用、5订货时需说明吹出的方向，即A型或B型◇地送风固定百叶风口：1此风口型材刚性好，并斜向送风、2此风口有单向(A)和双向(B)型两种形式、3此风口用于地面送回风，所以不宜做的过大◇遮光百叶风口：1此风口用于暗室通风且遮光、2可用于门上或墙上、3此风口不宜做的过大◇弧形风口：1可用于吊顶安装时的侧弯弧形亦可为侧面安装的内弯随向弧形、2最好根据工地现场弧形板弯制、3弯曲半径不宜做得过小，R＞1.5米为宜◇网式回风口：1结构简单、2可用室外和室内自然通风、3中间用瓦楞铝板网做为通风过滤材料◇可拆卸式风口：1此风口后可配过滤网、2可以方便拆装、3可做检查门使用◇风口多叶对开调节阀：1其调节方案是摘下风口的中心叶片在用螺刀调节中心螺杆◇圆形散流器：1用于冷暖送风，常安装在顶棚上、2吹出气流呈贴附（平送）型、3可以供给较大的风量、4可于圆形对开调节阀配套使用◇圆盘式散流器：1用于冷暖送风，常安装在顶棚上、2出口风速大，射程远、3气流特性属于散流下送型、4能以较小的风量供应较大的地面面积、5可与圆形对开调节阀配套使用◇小圆形散流器：1用于冷暖送风安装在顶棚上、2气流特性属于下送型、3此风口造型别致，小巧玲珑、4用于顶棚较低的较小房间送风，其中Φ126. Φ205叶片密度大，其余规格叶片单边间距为25mm◇圆形斜叶片散流器：1适用于在外墙上作新风口、2适用于墙上做回风口、3叶片倾斜24´◇圆环形叶片散流器：1送风距离远、2适用于较高的顶棚、3造型新颖美观◇球形风口：1是一种喷口型送风口，风口流速高、2可以在顶角为35°的圆锥形空间内随意转动调节，按指定方向送风、3适用于高大屋顶高速送风或局部供冷的场合◇球形排气罩：1可安装于室内墙壁的排气罩、2适用于厨房、厕所的排气、3其外观美观◇防水百叶风口：1其叶片设计成特殊形状、2只有防雨溅入内部的功能，一般安装在外墙上做新风口、3风口后面可以加铝板网，以防鸟或虫进入◇可开式单层百叶风口：1回风口可开与送风口单双百叶相对应装饰效果好、2便于安装，清洗过滤网、3适宜宽度120-200之间◇可开式方形散流器：1回风口与送风方型散流器相对应适合于大厅等宽大的客厅房间装饰，使造型风格上得到完美的统一、2便于安装，清洗过滤网、3可加工成方型和矩形两个规格的可开型矩形散流器◇外墙口风：1此风口安装在外墙上，即通风又防雨水流入、2用一种装饰型材粘贴在外框四周、3外框于叶片较一般通风风口型材刚性好，因而可以做成较大尺寸、4风口后面可以装拼接式过滤器◇文丘里式（变风量）喷口：1风口出口段采用特形曲线，使之喷射距离更远、2喷口内一般调节芯可以轴向移动、3可以调节出风而积达到射程，风量的控制，适用于大型厅展，以达到侧向吹出距离远，并扩展其流向下扩展◇带灯箱，静压箱的条缝送风口2、根据风量确定风口尺寸（假定流速法）风口的风速选择卡参考下表流程七：阻力平衡计算机气流组织校核1、计算最不利环路的压力损失并校核各支管阻力平衡1)简单计算最不利环路的压力损失A、摩擦压力损失值：Pm为0.8～1.5Pa/mB、P=Pm×L×(1+K)L为风管总长度弯头三通多时，K=3～5弯头三通少时，K=1～22)校核各支管阻力平衡，如分支管比较多时，需在各分支管上装风量调节阀2、室内气流组织校核校核各空调风系统的气流组织是否出现短路校核室内空气循环是否合理，避免空调四区的出现校核新风系统与排风系统是否合理风口的距离是否合理风量风管计算方法风管：风管尺寸=风量/风速风量=房间面积*房间高*换气次数例：风量40000m³/h，风速9m/s，得风管尺寸=40000m³/h除以9m/s除以3600s=1.23㎡=1.5m*0.82 风管尺寸：1500×800mm，而根据矩形常用规格只有：1600×800 mm风速需要根据噪音要求调整的通风工程以假定流速法为例，其计算步骤和方法如下：1、绘制通风或空调系统轴测图，对各管段进行编号，标注长度和风量段长度一般按两管件间中心线长度计算，不扣除管件（如三通、弯头）本身的长度2、确定合理的空气流速风管内的空气流速对通风、空调系统的经济性有较大的影响.流速高，风管断面小，材料耗用少，建造费用小；但是系统的阻力大，动力消耗增大，运用费用增加.对除尘系统会增加设备和管道的磨损，对空调系统会增加噪声.流速低，阻力小，动力消耗少；但是风管断面大，材料和建造费用大，风管占用的空间也增大.对除尘系统流速过低会使粉尘沉积赌塞管道.因此，必须通过全面的技术经济比较选定合理的流速.根据经验总结，风管内的空气流速可按表6-2-1、表6-2-2及表6-2-3确定.除尘器后风管内的流速可对比表6-2-3中的数值适当减小.表6-2-1 一般通风系统中常用空气流速（m/s）表6-2-2 空调系统低速风管内的空气流速表6-2-3 除尘风管的最小风速（m/s）3、据各风管的风量和选择的流速，按式(6-2-1)计算各管段的断面尺寸，并计算摩擦阻力和局部阻力.定风管断面尺寸时，应采用规范统一规定的通风管道规格，以利于工业化工制作.风管断面尺寸确定后，应按管内实际流速计算阻力.阻力计算应从最不利环路(即阻力最大的环路)开始.袋式除尘器和静电除尘器后风管内的风量应把漏风量和反吹风量计入.在正常运行条件下，除尘器的漏风率应不大于5%.4、并联管路的阻力平衡调节了保证各种、排风点达到预期的风量，两并联支管的阻力必须保持平衡.对一般的通风系统，两支管的阻力差应不超过15%，除尘系统应不超过10%.若超过上述规定，可采用下述方法调节其阻力平衡.(1)调整支管管径这种方法是通过改变支管管径改变支管的阻力，达到阻力平衡.调整后的管径按下式计算：(6-2-2)式中 D´—调整后的管径mmD —原设计的管径mm△P —原设计的支管阻力Pa△P´—要求达到的支管阻力Pa应当指出，采用本方法时，不宜改变三通的支管直径，可在三通支管上先增设一节渐扩(缩)管，以免引起三通局部阻力的变化(2)增大风量当两支管的阻力相差不大时，例如在20%以内，可不改变支管管径，将阻力小的那段支管的流量适当加大，达到阻力平衡.增大后的风量按下式计算：(6-2-3式中 L´—调整后的支管风量m³/hL —原设计的支管风量m³/h采用本方法会引起后面干管内的流量相应增大，阻力也随之增大；同时风机的风量和风压也会相应增大(3)阀门调节通过改变阀门开度，调节管道阻力，从理论上讲是一种最简单易行的方法.必须指出，对一个多支管的通风空调系统进行实际调试，是一项复杂的技术工作.必须进行反复的调整、测试才能完成，达到预期的流量分配.5、计算系统的总阻力。

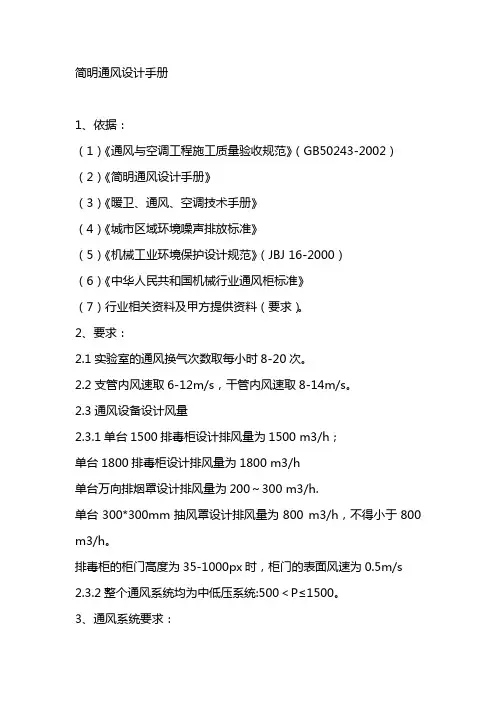

简明通风设计手册1、依据：（1）《通风与空调工程施工质量验收规范》（GB50243-2002）（2）《简明通风设计手册》（3）《暖卫、通风、空调技术手册》（4）《城市区域环境噪声排放标准》（5）《机械工业环境保护设计规范》（JBJ 16-2000）（6）《中华人民共和国机械行业通风柜标准》（7）行业相关资料及甲方提供资料（要求）。

2、要求：2.1实验室的通风换气次数取每小时8-20次。

2.2支管内风速取6-12m/s，干管内风速取8-14m/s。

2.3通风设备设计风量2.3.1单台1500排毒柜设计排风量为1500 m3/h；单台1800排毒柜设计排风量为1800 m3/h单台万向排烟罩设计排风量为200～300 m3/h.单台300*300mm抽风罩设计排风量为800 m3/h，不得小于800 m3/h。

排毒柜的柜门高度为35-1000px时，柜门的表面风速为0.5m/s2.3.2整个通风系统均为中低压系统:500＜P≤1500。

3、通风系统要求：3．1、风机要求实验室通风系统风机全部采用玻璃钢离心风机，采用A式传动，使用玻璃钢离心风机，效率高，曲线平坦性能稳定可靠，维护方便耐腐蚀，使用寿命长；3．2、管路设计要求3.2.1风管均用PVC管材，所有管道的设计压力均小于1500Pa，属于中低压管路。

根据有关国家标准.3.2.2排风系统风管为非易燃PVC材质，主风管厚度为δ≥6mm。

支风管厚度为δ≥4mm; 圆形PVC 风管采用插件方式连接，PVC方形管采用法兰方式连接，根据实际情况也可采用插件方式连接。

3.3、噪声设计：3.3.1根据国家有关标准，噪声须控制在62 dB（A）。

3.3.2消声器进口尺寸与风机出口一致。

消声层厚度不小于50mm。

3.3.3消声器内置玻璃丝布和超细玻璃吸音棉，有不锈钢丝网加固使消声材料不易损坏和被气流吹走，延长消声器使用寿命。

具有防腐蚀性作用。

4、减振要求：4.1、根据国家有关规定，城市地区对环境建筑物影响的铅直振动容许值为：昼间标准75 dB夜间标准72 dB4.1.1风机与基础之间加装橡胶减振器，厚度为75px，降低噪声25～30 dB。

暖通规范中关于各类常见风速的规定一、各类风口风速规定1、采暖风口1.1、采用热风采暖系统时,应遵守下列规定:送风口的送风速度V（m/s），应根据送风口的高度、型式及布置经过计算确定，当送风口位于房间上部时，送风速度宜取：V= 5~15m/s；当送风口位于离地不高处时，送风速度宜取：V =0.3m/s~0.7m/s；回风口的回风速度，宜取：V=0.3m/s。

来源：《全国民用建筑工程设计技术措施/暖通空调·动力》（2009年版）2.8.71.2、热风幕的送风速度：公共建筑的外门，风速不宜大于6 m/s，高大外门不应大于25m/s。

来源：《全国民用建筑工程设计技术措施/暖通空调·动力》（2009年版）2.8.152、送排回风口2.1、进风、排风口风速（m/s）注：风口风速应按实际有效面积计算，一般百叶风口的遮挡率取50%。

来源：《全国民用建筑工程设计技术措施/暖通空调·动力》（2009年版）4.1.4.82.2、自然通风系统的进排风口风速宜按下表采用：来源GB50736-2012《民用建筑供暖通风与空气调节设计规范》6.6.42.3、机械通风的进排风口风速宜按下表采用：来源：GB50736-2012《民用建筑供暖通风与空气调节设计规范》6.6.52.4、厨房排风系统的风管风速不宜小于8m/s，且不宜大于10m/s；排风罩接风管的喉部风速应取4~5m/s。

来源：《全国民用建筑工程设计技术措施/暖通空调·动力》（2009年版）4.2.102.5、侧送和散流器平送的出口风速采用2m/s~5m/s。

孔板下送风的出口风速，从理论上讲可以采用较高的数值。

因为在一定条件下，出口风速较高时，要求稳压层内的静压也较高，这会使送风较均匀;同时，由于送风速度衰减快，对人员活动区的风速影响较小。

但当稳压层内的静压过高时，会使漏风量增加，并产生一定的噪声。

一般采用3m/s"'_'5m/s 为宜。

简明通风设计手册1. 概述通风设计是建筑工程中不可忽视的重要环节之一。

一个合理的通风系统可以保证室内空气的新鲜与流通，有效地提高室内环境的质量，保障人们的健康与舒适。

本手册将介绍一些通风设计的基本原理和方法，以帮助读者更好地了解和应用通风系统。

2. 通风设计的基本原理通风设计的基本目标是提供足够的新鲜空气，排除室内的污染物。

以下是几个重要的通风设计原理：2.1 自然通风与机械通风自然通风是利用自然风力和温度差异产生的气流来实现室内空气更新的一种方式。

机械通风则依靠风机等机械装置产生气流。

根据实际需求和环境条件，可以选择自然通风、机械通风或二者的结合。

2.2 气流路径的设计通风系统的设计需要合理规划气流路径，以保证新鲜空气的进入和污染物的排出。

主要的气流路径包括进风口、排风口、通道、管道等。

在设计中要考虑到各个路径之间的相互影响，避免死角和交叉污染。

2.3 风速与风量的控制通风系统的风速和风量对于室内环境的舒适度和空气质量有重要影响。

通风风速一般控制在0.2-0.4m/s，通风风量根据人数和活动强度进行计算。

2.4 适当的换气率合理的换气率是通风设计的关键。

根据不同的场所和用途，确定换气频率和时间。

例如，住宅的换气率可以较低，而厕所和厨房则需要更高的换气率。

3. 通风设计的方法通风设计的方法可以根据需求和环境进行选择，并结合实际情况进行调整。

以下是几种常用的通风设计方法：3.1 自然通风设计自然通风设计注重合理利用建筑的自然条件，如方向、朝向、窗户位置等。

通过合理设置进风口和排风口，利用气流的对流和冷热空气的密度差异，实现室内空气的自然流通。

3.2 机械通风设计机械通风设计主要通过风机等机械装置产生气流。

可以根据实际需求选择不同类型的风机，如轴流风机、离心风机等。

在设计中要考虑到风机的容量、位置和噪音控制等因素。

3.3 热回收技术热回收技术是一种节能的通风设计方法。

通过在排风和新风之间设置换热器，将排出的热空气传递给进入的冷空气，在减少能量浪费的同时，保持室内的温度和湿度。

风速风道及风口设计6．1 风速6．1．1风速大小的确定风速指通风管道内空气流动的速度。

一般空调系统的风速在14m/s以下（低速风道）。

低速空调系统的风速因处于通风系统的不同位置而不同，可参照表6-1。

若已知空调房间的送风量和风管的尺寸，即可用下式求出该风道内的风速。

V=L/(F×3600) （m/s） (6-1)式中，L——风量（m3/h）；F——风道截面积（m2）6．1．2风速查表法以下几种风速表有助于设计人员确定风速。

用于各种场所的低速风管系统的流速见表6-2所示。

低速风管系统的最大允许流速见表6-3所示。

以噪声标准控制的允许风速见表6-4所示。

逗留区的送风流速见表6-5所示。

已知建筑条件空调场所及风道情况即可通过查表法求得不同的风速。

表6-4 以噪声标准控制的允许风速（m/s）6．2风道6．2．1风道截面积的确定当空调房间送风量为已知时，确定送风管道截面尺寸的方法有两种：假定风速法和比 阻法，假定速度法比较常用，现介绍之。

首先应已知空调送风量（参照前述的方法），然后根据建筑物的空调送风系统查出风速值（假定风道中的风速，再通过下式计算出风道面积。

最后确定风道的管径（圆管直径或矩形管道的边长）。

风道截面积计算公式F=L/（v ×3600） m 2 (6-2)式中 L--风量 m 3/h v--风速 m/sF--风道面积 m 2例如：某空调系统送风量L=7200m 3/h ，属工业空调，现安装一主风管，试确定其风管尺寸。

假定风速，查表6-1可知，工厂空调系统主风道风速推荐值为6~9m/s ，现取8m/s 。

风道面积可计算求F=L/v ×3600=7200/8×3600=0.25 m 2 若采用圆形风管，其直径可由下式计算出πFd 4=m （6-3）式中 π——圆周率 π=3.14F ——风管面积 m 2D=0.56m=560 mm 若采用方形风管，其边长应为 25.0==F A =500 mm若采用矩形风道，管道的长短边尺寸可参考表6-7选用。

一、室内风管风速选择表1、低速风管系统的推荐和最大的流速m/s2、低速风管系统的最大允许速m/s注：民用住在≤35dB（A），商务办公≤45dB（A）二、室内风口风速选择表1、送风口风速2、以噪音标准控制的允许送风流速m/s3、推荐的送风口流速m/s4、送风口之最大允许流速m/s5、回风口风速6、回风格栅的推荐流速m/s7、百叶窗的推荐流速m/s8、逗留区流速与人体感觉的关系三、通风系统设计1、送风口布置间距回风口应根据具体情况布置一般原则：（1）人不经常停留的地方；（2）房间的边和角；（3）有利于气流的组织2、标准型号风盘所接散流器的尺寸表-办公室注：办公室推荐送风口流速：～ m/s风机盘管接风管的风速：通常为～ m/s，不能大于 m/s，否则会将冷凝水带出来.3、散流器布置散流器平送时，宜按对称布置或者梅花形布置，散流器中心与侧墙的距离不宜小于1000mm；圆形或方形散流器布置时，其相应送风范围（面积）的长宽不宜大于1:，送风水平射程与垂直射程（）平顶至工作区上边界的距离）的比值，宜保持在～之间.实际上这要看装饰要求而定，如250×250的散流器，间距一般在米左右，320×320米在米左右.四、风管、风口分类1、风管分类1)按风管材料A、镀锌钢板风管：常用在空调送、回风管道(优点：使用寿命较长，摩擦阻力小，制作快速方便，可工厂预制也可现场临时制作；缺点：受加工设备限制，厚度不宜超过B、普通钢板风管：常用在厨房炉具排油烟以及防油烟风道上(要求2mm上只能采用普通钢板焊接而成，对焊接技术有一定要求)C、无机玻璃钢风管：常用于消防防排烟系统(优点：具有耐腐蚀、使用寿命长，强度较高的优点，造价与钢板风管基本相同；缺点：质量不稳定，某些厂商生产的材料质量比较差，强度和耐火性达不到要求，现场维修较困难)D、硅酸盐板风管：常用排烟管道(优点与无机玻璃钢板相类似，显着特点是防火性能较好；缺点：综合造价较高)E、复合保温板风管：常用有：上海万博(铝箔聚氨酯)、湖南中野(酚醛树脂)、北京百夏(BBS)、铝箔玻璃绵保温风管等F、软风管：常用有铝箔型软管、铝制波纹型半软管、波纤管(在工程上具有施工简单、灵活方便等特点，但其风管阻力比较大，且对施工管理要求比较高)G、其他风管：土建、砖茄、布风管等2)按风管作用分：送风、回风、排风、新风管等3)按风管内风速分：低速、高速风2、风口分类：1)按风口材料分：铝合金风口、铸钢风口、塑料风口、木制风口等2)按风口形状及功能分：A、百叶风口：门铰式百叶风口、单层百叶、双层百叶、防雨百叶等B、散流器：方形散流器、矩形散流器、圆形散流器、圆盘散流器、三面吹型散流器、线槽型散流器等C、旋流风口：具有送出旋转达射流，诱导比大，风俗衰减快等特点D、球型喷口：送风距离大，适合送风距离较大的地方，如各种大厅、展厅及大型装配车间等E、其他风口：球形排风口、栅格形风口、装饰板风口等五、风管、风口设计流程流程一：风系统的划分→流程二：系统风量计算→流程三：确定送风方式→流程四：确定风管布置→流程五：计算风管尺寸→流程六：风口设计选型→流程七：阻力平衡计算机气流组织校核流程一：风系统的划分一个完整的风系统至少应包括：送风段、送风口、回风口、回风段、设备装置根据空调房间的功能、类型、空间等情况进行空调系统划分：分几个系统每个系统在扫描区域………在水系统中的大面积区域，一般设有机房，则个根据机房情况进行系统划分，而对于多联机系统来说，内机风量有限，且型号比较固定，根据已有型号进行合理的系统划分即可流程二：系统风量计算送风量计算的依据：空调房间的送风量G通常按照夏季最大的室内冷负荷，由下公式计算确定：公式： G = 3600Q q/ρ(h n-h s) = 3600Q x/ρc(t n-t s) (m3/h)Q q、Q x —室内总全冷负荷和总显冷负荷（KW）H n —室内空气焓值（KJ/Kg)H s —送风焓值（KJ/Kg)t n —室内温度（℃)t s —送风温度（℃)c —空气定压比热[KJ/(Kg. ℃)] ，可取 KJ/(Kg. ℃)ρ—空气密度(Kg/m3)，在标准大气压下，空气稳定20℃时，取 Kg/m3舒适型空调和工艺空调的送风温度差可参考下表选取：注：一般在多联机设计中，一般是根据室内冷负荷确定室内机的选择，因此室内的风系统可查相关产品手册确定，根据空调房间的区域面积确定风口个数，根据送风距离选择中或高静压的机型，从而主管及各支管的风量就已经确定.流程三：确定送风方式根据房间功能及装修要求等情况去顶送风方式：侧送侧回、侧送上回、侧送下回、上送上会、上上送下回流程四：确定风管布置根据房间面积、层高及装修要求等情况确定风管的布置：主管走向、支管布置、送/回风管位置流程五：计算风管尺寸采用嘉定流速计算风管截面积，确定风管尺寸1、公式： S=G/3600V确定主风管及各分支管截面积S —风管截面积（㎡）G —风管内风量（m3/h）V —风管内风速（m/h），一般做设计时候，空调送风主管风速不宜大于6 m/h，支管风速不宜大于3 m/h，具体风速可参照下表：低速风管内的风速m/s高速风管内的风速2、根据风管截面积参照风管常规尺寸表选择合适的风管尺寸：圆形常用规格（mm）：Φ100、Φ120、Φ140、Φ160、Φ180、Φ200、Φ220、Φ250、Φ280、Φ320、Φ360、Φ400、Φ450、、Φ500、、Φ560、、Φ630、、Φ700、、Φ800、、Φ900、、Φ1000、、Φ1120、、Φ1250、Φ1400、Φ1600、、Φ1800、、Φ2000矩形常用规格（mm）：120×120、160×120、200×120、250×120、160×160、200×160、250×160、320×160、200×200、250×200、320×200、400×200、500×200、250×250、320×250、400×250、500×250、630×250、320×320、400×320、500×320、630×320、800×320、1000×320、400×400、500×400、630×400、800×400、1000×400、1250×400、500×500、630×500、800×500、1000×500、1250×500、1600×500、630×630、800×630、1000×630、1250×630、1600×630、800×800、1000×800、1250×800、1600×800、2000×800、1000×1000、1250×1000、1600×1000、2000×1000、1600×1250、2000×1250流程六：风口设计选型1、根据房间功能及气流组织选择合适的风口类型A、在离吊顶高度为2～4米的顶部送风中选择什么样的风口比较合适：双层百叶、圆形（方形）散流器、单层百叶、旋流风口B、在一般的侧送风的系统中选择什么样的风口比较合适：双层百叶、单层百叶C、在空间比较大的展厅、体育馆、多功能厅、大堂等一般选择什么样的风口比较合适：双层百叶、圆形（方形）散流器、单层百叶、旋流风口、球形喷口各种不同的风口的特点和使用范围◇双层百叶风口：1调节式百叶送风口、2可直接与风机盘管配套使用、3用于集中空调系统的末端，调节叶角度，可得到相应送风距离和扩散角、4前排叶片平行于短边为A型，叶片平行于长边为B型◇单层百叶风口：1可用于回风系统、2调节式百叶风口、3可以配过滤器和多叶对开调节阀叶片平行于短边为A型，叶片平行于长边为B型◇侧壁格栅风口：1可用做回风和新风口、2装在墙壁上比较美观，看不见后面的东西、3作为新风口时，后面加铝板网或过滤网、4不注明时，叶片平行于长边◇可开式风口：1适用于做回风口、2还可兼做检修口、3此风口不宜做的太大，但B尺寸也不宜≤170mm、4此风口也称铰链式风口◇矩形（方形）散流器：1气流型式为贴附型（平送型）、2适用于底层吊顶送风系统、3按送风距离确定颈部的风速、4中间叶片芯为可拆卸，便于安装，调试、5送风加调节阀，回风可加过滤器、6天花板开洞尺寸为颈尺寸加75mm，即为（A+75）×（B+75）◇三面吹散流器：1气流型式为贴附型（平送型）、2适用于顶棚的靠墙一侧或局部送风、3中间叶片芯为可拆卸，便于安装，调试◇条形直片式散流器：1突了线性设计特点、2用于室内和环形分布的送，回风、3可根据装饰要求做各种造型、4风口后面可配黑色铝板网，可看不见里面，起遮挡作用、5多个风口并接使用，并缝处有插接板◇条缝活叶型风口：1有其独特设计、2可根据装饰要求做各种造型、3每一组槽内存两个可调叶片，可调制气旋方向和大小、4可根据要求做多组，但不宜做的太宽，最多不得超过十组◇自垂百叶式风口：1用于正压的空调房间的启动排气、2用于新风口处和排风口处、3靠风口百叶自然下垂，隔绝室内外空气交换，当室内气压大于室外时，气流将百叶吹开而向外排气室外空气又不能流入室内、4本风口有单向止回作用、5订货时需说明吹出的方向，即A型或B型◇地送风固定百叶风口：1此风口型材刚性好，并斜向送风、2此风口有单向(A)和双向(B)型两种形式、3此风口用于地面送回风，所以不宜做的过大◇遮光百叶风口：1此风口用于暗室通风且遮光、2可用于门上或墙上、3此风口不宜做的过大◇弧形风口：1可用于吊顶安装时的侧弯弧形亦可为侧面安装的内弯随向弧形、2最好根据工地现场弧形板弯制、3弯曲半径不宜做得过小，R＞米为宜◇网式回风口：1结构简单、2可用室外和室内自然通风、3中间用瓦楞铝板网做为通风过滤材料◇可拆卸式风口：1此风口后可配过滤网、2可以方便拆装、3可做检查门使用◇风口多叶对开调节阀：1其调节方案是摘下风口的中心叶片在用螺刀调节中心螺杆◇圆形散流器：1用于冷暖送风，常安装在顶棚上、2吹出气流呈贴附（平送）型、3可以供给较大的风量、4可于圆形对开调节阀配套使用◇圆盘式散流器：1用于冷暖送风，常安装在顶棚上、2出口风速大，射程远、3气流特性属于散流下送型、4能以较小的风量供应较大的地面面积、5可与圆形对开调节阀配套使用◇小圆形散流器：1用于冷暖送风安装在顶棚上、2气流特性属于下送型、3此风口造型别致，小巧玲珑、4用于顶棚较低的较小房间送风，其中Φ126. Φ205叶片密度大，其余规格叶片单边间距为25mm◇圆形斜叶片散流器：1适用于在外墙上作新风口、2适用于墙上做回风口、3叶片倾斜24′◇圆环形叶片散流器：1送风距离远、2适用于较高的顶棚、3造型新颖美观◇球形风口：1是一种喷口型送风口，风口流速高、2可以在顶角为35°的圆锥形空间内随意转动调节，按指定方向送风、3适用于高大屋顶高速送风或局部供冷的场合◇球形排气罩：1可安装于室内墙壁的排气罩、2适用于厨房、厕所的排气、3其外观美观◇防水百叶风口：1其叶片设计成特殊形状、2只有防雨溅入内部的功能，一般安装在外墙上做新风口、3风口后面可以加铝板网，以防鸟或虫进入◇可开式单层百叶风口：1回风口可开与送风口单双百叶相对应装饰效果好、2便于安装，清洗过滤网、3适宜宽度120-200之间◇可开式方形散流器：1回风口与送风方型散流器相对应适合于大厅等宽大的客厅房间装饰，使造型风格上得到完美的统一、2便于安装，清洗过滤网、3可加工成方型和矩形两个规格的可开型矩形散流器◇外墙口风：1此风口安装在外墙上，即通风又防雨水流入、2用一种装饰型材粘贴在外框四周、3外框于叶片较一般通风风口型材刚性好，因而可以做成较大尺寸、4风口后面可以装拼接式过滤器◇文丘里式（变风量）喷口：1风口出口段采用特形曲线，使之喷射距离更远、2喷口内一般调节芯可以轴向移动、3可以调节出风而积达到射程，风量的控制，适用于大型厅展，以达到侧向吹出距离远，并扩展其流向下扩展◇带灯箱，静压箱的条缝送风口2、根据风量确定风口尺寸（假定流速法）风口的风速选择卡参考下表流程七：阻力平衡计算机气流组织校核1、计算最不利环路的压力损失并校核各支管阻力平衡1)简单计算最不利环路的压力损失A、摩擦压力损失值：Pm为～mB、P=Pm×L×(1+K)L为风管总长度弯头三通多时，K=3～5弯头三通少时，K=1～22)校核各支管阻力平衡，如分支管比较多时，需在各分支管上装风量调节阀2、室内气流组织校核校核各空调风系统的气流组织是否出现短路校核室内空气循环是否合理，避免空调四区的出现校核新风系统与排风系统是否合理风口的距离是否合理风量风管计算方法风管：风管尺寸=风量/风速风量=房间面积*房间高*换气次数例：风量40000m3/h，风速9m/s，得风管尺寸=40000m3/h除以9m/s除以3600s=㎡=*风管尺寸：1500×800mm，而根据矩形常用规格只有：1600×800 mm风速需要根据噪音要求调整的通风工程以假定流速法为例，其计算步骤和方法如下：1、绘制通风或空调系统轴测图，对各管段进行编号，标注长度和风量段长度一般按两管件间中心线长度计算，不扣除管件（如三通、弯头）本身的长度2、确定合理的空气流速风管内的空气流速对通风、空调系统的经济性有较大的影响.流速高，风管断面小，材料耗用少，建造费用小；但是系统的阻力大，动力消耗增大，运用费用增加.对除尘系统会增加设备和管道的磨损，对空调系统会增加噪声.流速低，阻力小，动力消耗少；但是风管断面大，材料和建造费用大，风管占用的空间也增大.对除尘系统流速过低会使粉尘沉积赌塞管道.因此，必须通过全面的技术经济比较选定合理的流速.根据经验总结，风管内的空气流速可按表6-2-1、表6-2-2及表6-2-3确定.除尘器后风管内的流速可对比表6-2-3中的数值适当减小.表6-2-1 一般通风系统中常用空气流速（m/s）表6-2-2空调系统低速风管内的空气流速3、据各风管的风量和选择的流速，按式(6-2-1)计算各管段的断面尺寸，并计算摩擦阻力和局部阻力.定风管断面尺寸时，应采用规范统一规定的通风管道规格，以利于工业化工制作.风管断面尺寸确定后，应按管内实际流速计算阻力.阻力计算应从最不利环路(即阻力最大的环路)开始.袋式除尘器和静电除尘器后风管内的风量应把漏风量和反吹风量计入.在正常运行条件下，除尘器的漏风率应不大于5%.4、并联管路的阻力平衡调节了保证各种、排风点达到预期的风量，两并联支管的阻力必须保持平衡.对一般的通风系统，两支管的阻力差应不超过15%，除尘系统应不超过10%.若超过上述规定，可采用下述方法调节其阻力平衡.(1)调整支管管径这种方法是通过改变支管管径改变支管的阻力，达到阻力平衡.调整后的管径按下式计算：(6-2-2)式中 D′—调整后的管径mmD —原设计的管径mm△P —原设计的支管阻力Pa△P′—要求达到的支管阻力Pa应当指出，采用本方法时，不宜改变三通的支管直径，可在三通支管上先增设一节渐扩(缩)管，以免引起三通局部阻力的变化(2)增大风量当两支管的阻力相差不大时，例如在20%以内，可不改变支管管径，将阻力小的那段支管的流量适当加大，达到阻力平衡.增大后的风量按下式计算：(6-2-3式中 L′—调整后的支管风量m3/hL —原设计的支管风量m3/h采用本方法会引起后面干管内的流量相应增大，阻力也随之增大；同时风机的风量和风压也会相应增大(3)阀门调节通过改变阀门开度，调节管道阻力，从理论上讲是一种最简单易行的方法.必须指出，对一个多支管的通风空调系统进行实际调试，是一项复杂的技术工作.必须进行反复的调整、测试才能完成，达到预期的流量分配.5、计算系统的总阻力。

暖通规范中关于各类常见风速的规定一、各类风口风速规定1、采暖风口1.1、采用热风采暖系统时,应遵守下列规定:送风口的送风速度V（m/s），应根据送风口的高度、型式及布置经过计算确定，当送风口位于房间上部时，送风速度宜取：V= 5~15m/s；当送风口位于离地不高处时，送风速度宜取：V =0.3m/s~0.7m/s；回风口的回风速度，宜取：V=0.3m/s。

来源：《全国民用建筑工程设计技术措施/暖通空调·动力》（2009年版）2.8.71.2、热风幕的送风速度：公共建筑的外门，风速不宜大于6 m/s，高大外门不应大于25m/s。

来源：《全国民用建筑工程设计技术措施/暖通空调·动力》（2009年版）2.8.152、送排回风口2.1、进风、排风口风速（m/s）来源：《全国民用建筑工程设计技术措施/暖通空调·动力》（2009年版）4.1.4.8来源GB50736-2012《民用建筑供暖通风与空气调节设计规范》6.6.4来源：GB50736-2012《民用建筑供暖通风与空气调节设计规范》6.6.52.4、厨房排风系统的风管风速不宜小于8m/s，且不宜大于10m/s；排风罩接风管的喉部风速应取4~5m/s。

来源：《全国民用建筑工程设计技术措施/暖通空调·动力》（2009年版）4.2.102.5、侧送和散流器平送的出口风速采用2m/s~5m/s。

孔板下送风的出口风速，从理论上讲可以采用较高的数值。

因为在一定条件下，出口风速较高时，要求稳压层内的静压也较高，这会使送风较均匀;同时，由于送风速度衰减快，对人员活动区的风速影响较小。

但当稳压层内的静压过高时，会使漏风量增加，并产生一定的噪声。

一般采用3m/s"'_'5m/s 为宜。

条缝形风口气流轴心速度衰减较快，对舒适性空调，其出口风速宜为2m/s~4m/s 。

喷口送风的出口风速是根据射流未端到达人员活动区的轴心风速与平均风速经计算确定。

空调工程中风口风速设计知识空调工程中的风口风速设计知识是制定空气环境管理、合理使用空调设施的重要保障之一。

在空调系统中，风口的设计和风速的控制是影响空气品质、减少能源消耗的两个重要参数，设计合理的风口和精准的风速控制可以让空调系统得到最佳的运行效果，从而为我们创造一个更加舒适、更加优质的室内空气环境。

一、空调系统中风口的设计原则1.1 单通风口的设计原则在大部分场合下，单通风口被广泛应用于空调系统中。

单通风口的设计原则主要包括以下几点：（1）单通风口的口径不宜过大或过小，一般来说，单通风口的口径应略大于所需的空气流量，以避免噪音过大，降低室内空气品质。

（2）单通风口安装的位置要合理，在房间中部的位置上方，以便室内空气能均匀流动，避免形成死角，堆积灰尘对空气质量的影响。

（3）对于风口吹送的的空气质量要求较高的场所，比如医院、药房等，要采用杀菌过滤技术，确保空气质量符合相关的环境标准。

1.2 多通风口的设计原则当房间面积较大，单通风口的风量无法满足室内空气流通而使用多通风口设计时，需要满足以下几个原则：（1）不同方向的风口风量要匹配，以保证室内空气流通形成完整的空气环境。

（2）多通风口的处理方式要有限，避免口径大、数量多、布局惨淡，采用优质的管道和接口，以保证其完美的连接性和协调性。

（3）多通风口适用于噪音较大、空气流动相对强劲的场所，对于需要保证空气质量的场所，还需要定期检查和维护。

二、空调系统中风速的控制在空调系统中，风速的控制是保证空气流动状况的关键，合理的风速控制可以减少空调设施的能源消耗，提高室内空气环境质量。

空调系统中风速的控制主要涉及以下细节：2.1 防寒保暖在冬季使用空调设施时，要根据不同的房间功能和温度水平，按需将风速设置为合适的参数，确保室内的温度水平符合所需。

对于冷气房间来说，风速要适量减缓，避免寒风直冲。

对于保暖房间来说，风速要稍微加大，增加空气透气性，以便更好地保持房间温暖和舒适。

暖通设计中风管风口风井风速的选取总结1.定义不同区域的风速要求：在进行风管风口风井风速的选取之前，需要先明确不同区域的风速要求。

根据不同的功能空间，如办公室、会议室、洗手间等，可以确定不同的设计风速要求。

2.考虑人员活动情况：人员的活动情况对于风速的要求有很大的影响。

如在办公室等静态工作区域，较低的风速可以提供较好的舒适度；而在洗手间等高湿度区域，高风速可以提高空气流动性，减少异味和湿度。

3.考虑空调系统的工况参数：在选择风速时需要考虑空调系统的工况参数。

如空调系统的供排风机的额定风量、扬程、风机静压等因素，这些因素直接影响风道和风口的风速。

4.考虑风口配置：不同类型的风口对风速要求也有所不同。

如采用密封风口的处所，相对较高的风速可以提高系统效果；而在开放式的风口处，较低的风速可以减少不必要的噪音和能耗。

5.考虑噪音要求：风速的选择还要考虑噪音要求。

较高的风速会增加系统的噪音，需采取一定的措施减少噪音；而较低的风速则相对不会产生明显的噪音。

6.考虑阻力损失：风速与阻力损失之间存在着一定的关系。

较高的风速会增加阻力损失，需要配备更大的风机和更高的功率；而较低的风速会降低阻力损失，减少系统能耗。

7.考虑漏风问题：较高的风速会增加漏风问题的产生，需要采取一定的措施减少漏风；而较低的风速相对不会产生明显的漏风问题。

在实际工程中，选择合适的风速需要综合考虑上述因素。

可以通过实验和模拟计算等手段来确定最佳的风速范围。

同时，风速的选取还需要符合相关的设计标准和规范。

总之，正确选择风管风口风井风速是保证室内空气质量和舒适度的重要因素。

在实际工程中，我们需要综合考虑不同的因素来确定最佳的风速范围。

这样可以有效地提高空调系统的性能，减少能耗和噪音，提供更好的室内环境质量。

常用风口风速设计资料【建筑工程类独家文档首发】1、排烟口的风速≤10m/s（老建规9.4.6.6）2((1)、空调送风口的出口风速，消声要求较高时，宜采用2-5m/s，喷口送风可采用4-10m/s。

（采暖6.5.9）2(2)、空调侧送和散流器平送的出口风速2-5 m/s。

孔板下送风的出口风速3-5 m/s。

条缝型风口下送（多用于纺织厂），当空气调节区层高为4-6m人员活动区风速不大于0.5m/s时，出口风速宜为2-4m/s。

（采暖条文6.5.9&民用条文7.4.11&技措5.4.6.2【孔板】）3、空调回风口的吸风速度：（采暖6.5.11&民用7.4.13）回风口位置最大吸风速度（m/s）房间上部≤4.0房间下部不靠近人经常停留的地点时≤3.0靠近人经常停留的地点时≤1.5利用走廊回风时，回风口安装在门或墙下部的回风口面风速1-1.5m/s（采暖条文6.5.11）4、自然通风系统的进排风口的空气流速（m/s）：（民用表6.6.4-1）部位进风百叶排风口地面出风口顶棚出风口风速0.5-1.00.5-1.00.2-0.50.5-1.05、机械通风系统的进排风风口风速（m/s）：（民用表6.6.5）部位新风入口风机出口空气流速住宅和公共建筑3.5-4.55.0-10.5机房、库房4.5-5.08.0-14.06、进、排风口风速（m/s）：（技措表4.1.4）建筑类别新风取风口排风口一般性居住、公共建筑2.0-4.53.0-5.0站房、库房、机房等4.0-5.05.0-6.57、厨房排风系统的风管风速不宜小于8m/s，且不宜大于10m/s；排风罩接风管的喉部风速应取4-5m/s。

（技措4.2.10.2）8、洗衣房机械排风系统洗衣机、烫平机、干洗机、压烫机、人体吹机等散热两大或有异味散出的设备上部，应设置排气罩，其罩面风速应≥0.5m/s。

（技措4.5.1.3.1）9、实验室通风柜操作口处风速：（技措表4.5.7）空气有害程度通风柜在室内的位置一般情况（m/s）靠近门窗或风口处（m/s）对人体无害仅污染空气0.30-0.400.35-0.45有害蒸汽或气体浓度≤0.01mg/L0.50-0.600.60-0.70有害蒸汽或气体浓度＞0.01mg/L0.70-0.900.90-1.0010、暗室通风宜采用机械排风、自然进风的通风方式，排风量宜取≥5次/h 换气。

通风空调设计手册通风空调设计手册第一章概述1.1 本手册适用范围本手册适用于建筑物通风空调系统的设计，包括但不限于住宅、商业、工业和公共建筑等。

1.2 设计原则1) 确保室内空气质量，减少室内外污染物交叉污染；2) 合理利用自然通风；3) 节能降耗，减少对环境的影响；4) 安全可靠；5) 经济合理。

1.3 设计内容本手册包括建筑物通风空调系统的设计基本原理、热负荷计算、通风换气、空调系统设计与选型、管道设计、设备选型等方面。

第二章热负荷计算2.1 热负荷计算方法根据建筑物的不同用途、面积、朝向、隔热保温、外部环境温度等因素，采用热负荷计算软件或手算方法，确定建筑物的热负荷。

2.2 热负荷参数热负荷参数包括室内设计温度、相对湿度、日照系数、墙体、屋顶和地面等外墙体系的材料、厚度、热导系数和表面吸收系数等。

第三章通风换气设计3.1 根据热负荷计算结果，合理设计通风量；3.2 根据室内外温差、风速等参数，确定通风方式；3.3 根据室内外压差，确定通风机的风量；3.4 根据建筑物功能、使用情况等因素，合理设置通风口、排风口。

第四章空调系统设计与选型4.1 根据热负荷计算结果，设计合理的空调系统；4.2 根据建筑物平面布局、内部结构、使用性质等因素，选用合适的空调形式；4.3 根据需求，确定空调系统的运行模式（制冷、制热、通风、除湿等）；4.4 根据制冷量、制热量等参数，选用合适的空调设备；4.5 根据空调系统的设计参数，绘制空调系统的管道、电气图纸。

第五章管道设计5.1 根据空调系统的设计参数，设计合适的通风管道、风管；5.2 根据通风管道的长度、阻力等因素，选用合适的通风机；5.3 根据实际情况，合理设置通风管道、风管的走向、弯头等管件。

第六章设备选型6.1 根据空调系统的设计参数，选用合适的空调设备；6.2 根据空调设备的参数（制冷量、制热量、噪声等），确定其数量及放置位置。

结语：本手册是通风空调系统设计的必备指南，应根据具体情况，合理设计系统，确保其安全、稳定、能效高，达到预期效果。

暖通规范中关于各类常见风速得规定一、各类风口风速规定1、采暖风口1、1、采用热风采暖系统时,应遵守下列规定:送风口得送风速度V(m/s),应根据送风口得高度、型式及布置经过计算确定,当送风口位于房间上部时,送风速度宜取:V= 5~15m/s;当送风口位于离地不高处时,送风速度宜取:V =0、3m/s~0、7m/s;回风口得回风速度,宜取:V=0、3m/s。

来源:《全国民用建筑工程设计技术措施/暖通空调·动力》(2009年版)2、8、71、2、热风幕得送风速度:公共建筑得外门,风速不宜大于6 m/s,高大外门不应大于25m/s。

来源:《全国民用建筑工程设计技术措施/暖通空调·动力》(2009年版)2、8、152、送排回风口2、1、进风、排风口风速(m/s)注:风口风速应按实际有效面积计算,一般百叶风口得遮挡率取50%。

来源:《全国民用建筑工程设计技术措施/暖通空调·动力》(2009年版)4、1、4、82、2、自然通风系统得进排风口风速宜按下表采用:来源GB50736-2012《民用建筑供暖通风与空气调节设计规范》6、6、42、3、机械通风得进排风口风速宜按下表采用:来源:GB50736-2012《民用建筑供暖通风与空气调节设计规范》6、6、52、4、厨房排风系统得风管风速不宜小于8m/s,且不宜大于10m/s;排风罩接风管得喉部风速应取4~5m/s。

来源:《全国民用建筑工程设计技术措施/暖通空调·动力》(2009年版)4、2、102、5、侧送与散流器平送得出口风速采用2m/s~5m/s。

孔板下送风得出口风速,从理论上讲可以采用较高得数值。

因为在一定条件下,出口风速较高时,要求稳压层内得静压也较高,这会使送风较均匀;同时,由于送风速度衰减快,对人员活动区得风速影响较小。

但当稳压层内得静压过高时,会使漏风量增加,并产生一定得噪声。

一般采用3m/s"'_'5m/s 为宜。

风口风速设计知识点近年来，随着建筑行业的发展，风口风速设计成为了建筑设计中的一个重要环节。

风口是建筑物或者设备中调节风量和风速的装置，而风速是风的速度大小。

合理的风口风速设计可以为建筑物提供良好的通风效果，并且对于节能环保也有着重要的意义。

本文将介绍一些风口风速设计的知识点，帮助读者更好地理解和应用。

一、风口风速设计的基本原理风口风速设计的基本原理是遵循空气力学的规律，通过合理配置风口的尺寸和数量，使空气能够以适当的风速通过风道进入建筑物内部或者设备中，从而实现通风换气的效果。

通常情况下，风速设计需要根据具体的使用需求和场地条件来确定。

二、风口风速设计的关键因素1. 建筑物类型：不同类型的建筑物对风速有不同的要求。

例如，住宅通常需要较低的风速，以保证居民的舒适度；而办公楼则需要较高的风速，以保持空气的新鲜度。

2. 使用场所：风口风速设计还需要考虑使用场所的特殊需求。

例如，医院手术室和实验室对空气的洁净度要求较高，需要更高的风速来保持空气质量。

3. 风道设计：风口风速的设计也需要考虑风道的设计。

风道的布局、长度和弯曲度都会对风口的风速产生影响，因此需要在设计过程中综合考虑。

4. 风口尺寸：风口的尺寸直接影响着风速的大小。

通常情况下，风口越小，风速越高；风口越大，风速越低。

三、风口风速设计的方法1. 根据需求确定设计风速：根据建筑物或设备的需求，确定合适的设计风速范围。

一般情况下，住宅建筑的设计风速为1-2米/秒，办公楼为2-3米/秒，实验室和手术室可以达到4-5米/秒。

2. 计算风口尺寸：根据设计风速和风道的设计，计算出风口的尺寸。

通常情况下，可以使用相关的风速计算公式进行计算。

3. 风口布局：根据建筑物或设备的需求，合理布局风口。

布局需要考虑通风效果和空气的均匀性，同时避免过多的风口对建筑物外观造成影响。

4. 风口调节装置：为了适应不同的使用需求，风口通常需要配置风量调节装置，以方便调整风速和风量。

一、室内风管风速选择表1、低速风管系统的推荐和最大的流速m/s2、低速风管系统的最大允许速m/s注：民用住在≤35dB（A），商务办公≤45dB（A）二、室内风口风速选择表1、送风口风速2、以噪音标准控制的允许送风流速m/s3、推荐的送风口流速m/s4、送风口之最大允许流速m/s5、回风口风速6、回风格栅的推荐流速m/s7、百叶窗的推荐流速m/s8、逗留区流速与人体感觉的关系三、通风系统设计1、送风口布置间距回风口应根据具体情况布置一般原则：（1）人不经常停留的地方；（2）房间的边和角；（3）有利于气流的组织2、标准型号风盘所接散流器的尺寸表-办公室注：办公室推荐送风口流速：2.5～4.0 m/s风机盘管接风管的风速：通常为1.5～2.0 m/s，不能大于2.5 m/s，否则会将冷凝水带出来.3、散流器布置散流器平送时，宜按对称布置或者梅花形布置，散流器中心与侧墙的距离不宜小于1000mm；圆形或方形散流器布置时，其相应送风范围（面积）的长宽不宜大于1:1.5，送风水平射程与垂直射程（）平顶至工作区上边界的距离）的比值，宜保持在0.5～1.5之间.实际上这要看装饰要求而定，如250×250的散流器，间距一般在3.5米左右，320×320米在4.2米左右.四、风管、风口分类1、风管分类1)按风管材料A、镀锌钢板风管：常用在空调送、回风管道(优点：使用寿命较长，摩擦阻力小，制作快速方便，可工厂预制也可现场临时制作；缺点：受加工设备限制，厚度不宜超过1.2mm)B、普通钢板风管：常用在厨房炉具排油烟以及防油烟风道上(要求2mm上只能采用普通钢板焊接而成，对焊接技术有一定要求)C、无机玻璃钢风管：常用于消防防排烟系统(优点：具有耐腐蚀、使用寿命长，强度较高的优点，造价与钢板风管基本相同；缺点：质量不稳定，某些厂商生产的材料质量比较差，强度和耐火性达不到要求，现场维修较困难)D、硅酸盐板风管：常用排烟管道(优点与无机玻璃钢板相类似，显著特点是防火性能较好；缺点：综合造价较高)E、复合保温板风管：常用有：上海万博(铝箔聚氨酯)、湖南中野(酚醛树脂)、北京百夏(BBS)、铝箔玻璃绵保温风管等F、软风管：常用有铝箔型软管、铝制波纹型半软管、波纤管(在工程上具有施工简单、灵活方便等特点，但其风管阻力比较大，且对施工管理要求比较高)G、其他风管：土建、砖茄、布风管等2)按风管作用分：送风、回风、排风、新风管等3)按风管内风速分：低速、高速风2、风口分类：1)按风口材料分：铝合金风口、铸钢风口、塑料风口、木制风口等2)按风口形状及功能分：A、百叶风口：门铰式百叶风口、单层百叶、双层百叶、防雨百叶等B、散流器：方形散流器、矩形散流器、圆形散流器、圆盘散流器、三面吹型散流器、线槽型散流器等C、旋流风口：具有送出旋转达射流，诱导比大，风俗衰减快等特点D、球型喷口：送风距离大，适合送风距离较大的地方，如各种大厅、展厅及大型装配车间等E、其他风口：球形排风口、栅格形风口、装饰板风口等五、风管、风口设计流程流程一：风系统的划分→流程二：系统风量计算→流程三：确定送风方式→流程四：确定风管布置→流程五：计算风管尺寸→流程六：风口设计选型→流程七：阻力平衡计算机气流组织校核流程一：风系统的划分一个完整的风系统至少应包括：送风段、送风口、回风口、回风段、设备装置根据空调房间的功能、类型、空间等情况进行空调系统划分：分几个系统？每个系统在扫描区域？………在水系统中的大面积区域，一般设有机房，则个根据机房情况进行系统划分，而对于多联机系统来说，内机风量有限，且型号比较固定，根据已有型号进行合理的系统划分即可流程二：系统风量计算送风量计算的依据：空调房间的送风量G通常按照夏季最大的室内冷负荷，由下公式计算确定：公式： G = 3600Q q/ρ(h n-h s) = 3600Q x/ρc(t n-t s) (m³/h)Q q、Q x —室内总全冷负荷和总显冷负荷（KW）H n —室内空气焓值（KJ/Kg)H s —送风焓值（KJ/Kg)t n —室内温度（℃)t s —送风温度（℃)c —空气定压比热[KJ/(Kg. ℃)] ，可取1.01 KJ/(Kg. ℃)ρ—空气密度(Kg/m³)，在标准大气压下，空气稳定20℃时，取1.2 Kg/m³舒适型空调和工艺空调的送风温度差可参考下表选取：注：一般在多联机设计中，一般是根据室内冷负荷确定室内机的选择，因此室内的风系统可查相关产品手册确定，根据空调房间的区域面积确定风口个数，根据送风距离选择中或高静压的机型，从而主管及各支管的风量就已经确定.流程三：确定送风方式根据房间功能及装修要求等情况去顶送风方式：侧送侧回、侧送上回、侧送下回、上送上会、上上送下回流程四：确定风管布置根据房间面积、层高及装修要求等情况确定风管的布置：主管走向、支管布置、送/回风管位置流程五：计算风管尺寸采用嘉定流速计算风管截面积，确定风管尺寸1、公式： S=G/3600V确定主风管及各分支管截面积S —风管截面积（㎡）G —风管内风量（m³/h）V —风管内风速（m/h），一般做设计时候，空调送风主管风速不宜大于6 m/h，支管风速不宜大于3 m/h，具体风速可参照下表：低速风管内的风速m/s高速风管内的风速2、根据风管截面积参照风管常规尺寸表选择合适的风管尺寸：圆形常用规格（mm）：Φ100、Φ120、Φ140、Φ160、Φ180、Φ200、Φ220、Φ250、Φ280、Φ320、Φ360、Φ400、Φ450、、Φ500、、Φ560、、Φ630、、Φ700、、Φ800、、Φ900、、Φ1000、、Φ1120、、Φ1250、Φ1400、Φ1600、、Φ1800、、Φ2000矩形常用规格（mm）：120×120、160×120、200×120、250×120、160×160、200×160、250×160、320×160、200×200、250×200、320×200、400×200、500×200、250×250、320×250、400×250、500×250、630×250、320×320、400×320、500×320、630×320、800×320、1000×320、400×400、500×400、630×400、800×400、1000×400、1250×400、500×500、630×500、800×500、1000×500、1250×500、1600×500、630×630、800×630、1000×630、1250×630、1600×630、800×800、1000×800、1250×800、1600×800、2000×800、1000×1000、1250×1000、1600×1000、2000×1000、1600×1250、2000×1250流程六：风口设计选型1、根据房间功能及气流组织选择合适的风口类型A、在离吊顶高度为2～4米的顶部送风中选择什么样的风口比较合适：双层百叶、圆形（方形）散流器、单层百叶、旋流风口B、在一般的侧送风的系统中选择什么样的风口比较合适：双层百叶、单层百叶C、在空间比较大的展厅、体育馆、多功能厅、大堂等一般选择什么样的风口比较合适：双层百叶、圆形（方形）散流器、单层百叶、旋流风口、球形喷口各种不同的风口的特点和使用范围◇双层百叶风口：1调节式百叶送风口、2可直接与风机盘管配套使用、3用于集中空调系统的末端，调节叶角度，可得到相应送风距离和扩散角、4前排叶片平行于短边为A型，叶片平行于长边为B型◇单层百叶风口：1可用于回风系统、2调节式百叶风口、3可以配过滤器和多叶对开调节阀叶片平行于短边为A型，叶片平行于长边为B型◇侧壁格栅风口：1可用做回风和新风口、2装在墙壁上比较美观，看不见后面的东西、3作为新风口时，后面加铝板网或过滤网、4不注明时，叶片平行于长边◇可开式风口：1适用于做回风口、2还可兼做检修口、3此风口不宜做的太大，但B尺寸也不宜≤170mm、4此风口也称铰链式风口◇矩形（方形）散流器：1气流型式为贴附型（平送型）、2适用于底层吊顶送风系统、3按送风距离确定颈部的风速、4中间叶片芯为可拆卸，便于安装，调试、5送风加调节阀，回风可加过滤器、6天花板开洞尺寸为颈尺寸加75mm，即为（A+75）×（B+75）◇三面吹散流器：1气流型式为贴附型（平送型）、2适用于顶棚的靠墙一侧或局部送风、3中间叶片芯为可拆卸，便于安装，调试◇条形直片式散流器：1突了线性设计特点、2用于室内和环形分布的送，回风、3可根据装饰要求做各种造型、4风口后面可配黑色铝板网，可看不见里面，起遮挡作用、5多个风口并接使用，并缝处有插接板◇条缝活叶型风口：1有其独特设计、2可根据装饰要求做各种造型、3每一组槽内存两个可调叶片，可调制气旋方向和大小、4可根据要求做多组，但不宜做的太宽，最多不得超过十组◇自垂百叶式风口：1用于正压的空调房间的启动排气、2用于新风口处和排风口处、3靠风口百叶自然下垂，隔绝室内外空气交换，当室内气压大于室外时，气流将百叶吹开而向外排气室外空气又不能流入室内、4本风口有单向止回作用、5订货时需说明吹出的方向，即A型或B型◇地送风固定百叶风口：1此风口型材刚性好，并斜向送风、2此风口有单向(A)和双向(B)型两种形式、3此风口用于地面送回风，所以不宜做的过大◇遮光百叶风口：1此风口用于暗室通风且遮光、2可用于门上或墙上、3此风口不宜做的过大◇弧形风口：1可用于吊顶安装时的侧弯弧形亦可为侧面安装的内弯随向弧形、2最好根据工地现场弧形板弯制、3弯曲半径不宜做得过小，R＞1.5米为宜◇网式回风口：1结构简单、2可用室外和室内自然通风、3中间用瓦楞铝板网做为通风过滤材料◇可拆卸式风口：1此风口后可配过滤网、2可以方便拆装、3可做检查门使用◇风口多叶对开调节阀：1其调节方案是摘下风口的中心叶片在用螺刀调节中心螺杆◇圆形散流器：1用于冷暖送风，常安装在顶棚上、2吹出气流呈贴附（平送）型、3可以供给较大的风量、4可于圆形对开调节阀配套使用◇圆盘式散流器：1用于冷暖送风，常安装在顶棚上、2出口风速大，射程远、3气流特性属于散流下送型、4能以较小的风量供应较大的地面面积、5可与圆形对开调节阀配套使用◇小圆形散流器：1用于冷暖送风安装在顶棚上、2气流特性属于下送型、3此风口造型别致，小巧玲珑、4用于顶棚较低的较小房间送风，其中Φ126. Φ205叶片密度大，其余规格叶片单边间距为25mm◇圆形斜叶片散流器：1适用于在外墙上作新风口、2适用于墙上做回风口、3叶片倾斜24´◇圆环形叶片散流器：1送风距离远、2适用于较高的顶棚、3造型新颖美观◇球形风口：1是一种喷口型送风口，风口流速高、2可以在顶角为35°的圆锥形空间内随意转动调节，按指定方向送风、3适用于高大屋顶高速送风或局部供冷的场合◇球形排气罩：1可安装于室内墙壁的排气罩、2适用于厨房、厕所的排气、3其外观美观◇防水百叶风口：1其叶片设计成特殊形状、2只有防雨溅入内部的功能，一般安装在外墙上做新风口、3风口后面可以加铝板网，以防鸟或虫进入◇可开式单层百叶风口：1回风口可开与送风口单双百叶相对应装饰效果好、2便于安装，清洗过滤网、3适宜宽度120-200之间◇可开式方形散流器：1回风口与送风方型散流器相对应适合于大厅等宽大的客厅房间装饰，使造型风格上得到完美的统一、2便于安装，清洗过滤网、3可加工成方型和矩形两个规格的可开型矩形散流器◇外墙口风：1此风口安装在外墙上，即通风又防雨水流入、2用一种装饰型材粘贴在外框四周、3外框于叶片较一般通风风口型材刚性好，因而可以做成较大尺寸、4风口后面可以装拼接式过滤器◇文丘里式（变风量）喷口：1风口出口段采用特形曲线，使之喷射距离更远、2喷口内一般调节芯可以轴向移动、3可以调节出风而积达到射程，风量的控制，适用于大型厅展，以达到侧向吹出距离远，并扩展其流向下扩展◇带灯箱，静压箱的条缝送风口2、根据风量确定风口尺寸（假定流速法）风口的风速选择卡参考下表流程七：阻力平衡计算机气流组织校核1、计算最不利环路的压力损失并校核各支管阻力平衡1)简单计算最不利环路的压力损失A、摩擦压力损失值：Pm为0.8～1.5Pa/mB、P=Pm×L×(1+K)L为风管总长度弯头三通多时，K=3～5弯头三通少时，K=1～22)校核各支管阻力平衡，如分支管比较多时，需在各分支管上装风量调节阀2、室内气流组织校核校核各空调风系统的气流组织是否出现短路校核室内空气循环是否合理，避免空调四区的出现校核新风系统与排风系统是否合理风口的距离是否合理风量风管计算方法风管：风管尺寸=风量/风速风量=房间面积*房间高*换气次数例：风量40000m³/h，风速9m/s，得风管尺寸=40000m³/h除以9m/s除以3600s=1.23㎡=1.5m*0.82 风管尺寸：1500×800mm，而根据矩形常用规格只有：1600×800 mm风速需要根据噪音要求调整的通风工程以假定流速法为例，其计算步骤和方法如下：1、绘制通风或空调系统轴测图，对各管段进行编号，标注长度和风量段长度一般按两管件间中心线长度计算，不扣除管件（如三通、弯头）本身的长度2、确定合理的空气流速风管内的空气流速对通风、空调系统的经济性有较大的影响.流速高，风管断面小，材料耗用少，建造费用小；但是系统的阻力大，动力消耗增大，运用费用增加.对除尘系统会增加设备和管道的磨损，对空调系统会增加噪声.流速低，阻力小，动力消耗少；但是风管断面大，材料和建造费用大，风管占用的空间也增大.对除尘系统流速过低会使粉尘沉积赌塞管道.因此，必须通过全面的技术经济比较选定合理的流速.根据经验总结，风管内的空气流速可按表6-2-1、表6-2-2及表6-2-3确定.除尘器后风管内的流速可对比表6-2-3中的数值适当减小.表6-2-1 一般通风系统中常用空气流速（m/s）表6-2-2 空调系统低速风管内的空气流速表6-2-3 除尘风管的最小风速（m/s）3、据各风管的风量和选择的流速，按式(6-2-1)计算各管段的断面尺寸，并计算摩擦阻力和局部阻力.定风管断面尺寸时，应采用规范统一规定的通风管道规格，以利于工业化工制作.风管断面尺寸确定后，应按管内实际流速计算阻力.阻力计算应从最不利环路(即阻力最大的环路)开始.袋式除尘器和静电除尘器后风管内的风量应把漏风量和反吹风量计入.在正常运行条件下，除尘器的漏风率应不大于5%.4、并联管路的阻力平衡调节了保证各种、排风点达到预期的风量，两并联支管的阻力必须保持平衡.对一般的通风系统，两支管的阻力差应不超过15%，除尘系统应不超过10%.若超过上述规定，可采用下述方法调节其阻力平衡.(1)调整支管管径这种方法是通过改变支管管径改变支管的阻力，达到阻力平衡.调整后的管径按下式计算：(6-2-2)式中 D´—调整后的管径mmD —原设计的管径mm△P —原设计的支管阻力Pa△P´—要求达到的支管阻力Pa应当指出，采用本方法时，不宜改变三通的支管直径，可在三通支管上先增设一节渐扩(缩)管，以免引起三通局部阻力的变化(2)增大风量当两支管的阻力相差不大时，例如在20%以内，可不改变支管管径，将阻力小的那段支管的流量适当加大，达到阻力平衡.增大后的风量按下式计算：(6-2-3式中 L´—调整后的支管风量m³/hL —原设计的支管风量m³/h采用本方法会引起后面干管内的流量相应增大，阻力也随之增大；同时风机的风量和风压也会相应增大(3)阀门调节通过改变阀门开度，调节管道阻力，从理论上讲是一种最简单易行的方法.必须指出，对一个多支管的通风空调系统进行实际调试，是一项复杂的技术工作.必须进行反复的调整、测试才能完成，达到预期的流量分配.5、计算系统的总阻力。

中央空调系统风道风速和风口的选择作者：admin 来源：本站原创时间：2011-01-04 浏览次数：576 【大中小】【复制】【打印】1、风管内的风速一般空调房间对空调系统的限定的噪音允许值控制在40～50dB （A）之间，即相应NR（或NC）数为35～45dB（A）。

根据设计规范，满足这一范围内噪音允许值的主管风速为4～7m/s，支管风速为2～3m/s。

通风机与消声装置之间的风管，其风速可采用8～10m/s。

2、出风口尺寸的计算为防止风口噪音，送风口的出风风速宜采用2～5m/s。

风口的尺寸计算与风管道尺寸的计算基本相同，一般当层高在3~4米的房间大约取风速在2~2.5米每秒。

根据经验一般可将使每个风口在20~25平方米的面积，其风量大约在500立方米左右。

3、回风口的吸风速度回风口位于房间上部时，吸风速度取4～5m/s，回风口位于房间下部时，若不靠近人员经常停留的地点，取3～4m/s ，若靠近人员经常停留的地点，取1.5～2m/s ，若用于走廊回风时，取1～1.5m/s 。

4、风管安装注意事项及风管计算❖在风管设计尽量小的情况下保证主管风速5m/s，支管风速3m/s，❖风管计算公式：所选设备风量÷3600÷风速=风管截面积❖同时注意保证风管：长边÷短边≤4一般不要＞4 特殊情况特殊对待。

❖风口的选择：所选房间风量÷3600÷风速=散流器喉部截面积❖注意:双百叶风口截面积为以上公式所得面积÷0.75、计算风管尺寸1)等阻尼法(等压法)是一种方便的计算法，适用于多种场合。

2)根据下表确定主风管中的基本阻尼系数。

因回风管位于吸风部位，主要承受外部压力，应注意减轻其风管负担。

对于风管系统，常采用送风管0.08-0.15mmH2O/m，回风管0.06-0.1 mmH2O/m作为基准。

6、在进行风管机的风管道设计时，注意在风管机的进、出风处加静压箱，以均衡风压，减少噪音，并且使静压箱内的流速保证在3米每秒以下，其长度可根据实际情况来定。
