相线(火线)零线(中性线)与接地线(保护线)

火线地线零线为了使交流电有很方便的动力转换功能，通常工业用电，三根正弦交流电。

电流相位(反映电流的方向大小)相互相差120度。

通常我们将每一根这样的导线称为相线(火线),通常电力传输是以三相四线的方式，三相电的三根头称为相线，三相电的三根尾连接在一起称中性线也叫"零线"。

叫零线的原因是三相平衡时刻中性线中没有电流通过了，再就是它直接或间接的接到大地，跟大地电压也接近零。

地线是把设备或用电器的外壳可靠的连接大地的线路，是防止触电事故的良好方案．火线又称相线，它与零线共同组成供电回路。

在低压电网中用三相四线制输送电力，其中有三根相线一根零线。

为了保证用电安全，在用户使用区改为用三相五线制供电，这第五根线就是地线，它的一端是在用户区附近用金属导体深埋于地下，另一端与各用户的地线接点相连，起接地保护的作用。

火线、零线、地线的颜色按我国现行标准，GB2681中第3条依导线颜色标志电路时，一般应该是相线－A相黄色，B相绿色，C相红色。

零线－淡蓝色。

地线是黄绿相间。

如果是三相插座，左边是零线，中间（上面）是地线，右边是火线用电分为动力用电和家用电．动力用电就是常说的380伏电,多用于工厂.这种电多是三相四线.四线中三根火线,一根零线.火线是指三相四线电网ABC中的任意一相,零线是指三相四线对地无电压有电流的那一根电线,三根火线经过负载如电动机等用电设备后都经过零线形成回路,设备才能正常工作.零线在发电厂是接地的.一般情况下，三相电路中火线使用红、黄、蓝三种颜色表示三根火线，零线使用黑色。

家用电是指我们常说的220伏电也叫单相电,有两根线,一根火线,一根零线.火线经过负载如灯泡等用电器后经零线形成回路,用电器才能正常工作.这里的零线在发电厂也是接地的.单相照明电路中，一般黄色表示火线、蓝色是零线、黄绿相间的是地线。

也有些地方使用红色表示火线、黑色表示零线、黄绿相间的是地线。

一般情况下红色是火线，蓝色是零线，黑色是地线.动力电和家用电的零线虽然在发电厂都是接地的,但我们平时说的地线和零线不是一个概念.你看我们家里的三孔电源插座,如果是正规施工,其中一个孔是火线,一个孔是零线,一个孔是地线.这里的地线整座楼汇集后接地.这才是常说的地线.多数家用电器都要求要接地线,就是要和这根地线接在一起.火线是带电的,地线和零线是不带的,家用两插孔的插座里有一根火线,一根零线,用电笔能测出带电来的是火线,不带电的是零线,三插孔的插座里才有地线,地线要连接在用电器的外壳上,以防止电器漏电使人触电伤亡。

零线又叫中性线，是由变压器低压侧的中性点（星点）引出的线，又由于我国的低压供配电系统要求变压器低压侧的中性点直接接地，所以中性线和地线比较容易混淆；当三相负荷不平衡时中性线上是有电流流过的，有了中性线可以提供220V/380V两种电压等级的电压；地线是通过接地极直接接入大地的线，并且要求接地极的接地电阻小于4欧姆，地线通常接于用电设备的金属外壳，用于保护由于设备意外漏电造成的人身伤害，正常情况下地线上是没有电流流过的；根据新国标低压供电系统应采用三相五线制，也就是三火一零一地，但是很多老企业和老居民楼由于历史的原因仍采用三相四线制即三火一零（零地共用或者说是混用），造成了目前零线地线概念的混乱。

原理上，火线与零线是一样的，只不过是发电厂在远距离输电时，由于距离越远，所需的电线就要越长，电线越长，电线的电阻就越大。

但是在远距离输电时，如果采用大地作导体，此时大地的电阻要比远长距离的电线的电阻要小很多，而且这样做也可以节约大部分成本。

平时我们用手摸火线时，就会产生触电，有些人想不通，他以为他只碰到一根线而已，怎么就会被电到了？其实他已经相当于碰了两根电线，另外那一条线就是大地。

电是从人的手通过人体流经脚底，再经过大地构成回路，这就是所谓的单线触电了。

在电路中，零线就是接在大地的那条线，你如果用手去摸它，我保证你不会被电到，因为你手上摸到的是零线，而脚站在大地上，大地也是零线，也就是说你碰到的只是一根线，单根线是构不成回路电流的，所以电不着你。

火线就是直接用电线传输过来的，它没有与大地连接，再说整个地球就只能当作一条导线，一但决定用某一根电线接地后，就不能在把第二根线接地了，如果再接的话，那可就是短路了！至于怎样接线，你就直接把零线与火线接到用电器上就可以了，它不是直流电，是交流电，不用分什么正负极性的，再说它也没有正负极性，交流就是两根线的+ - 电压不断地交替变化的意思。

为了使交流电有很方便的动力转换功能，通常工业用电，三根正弦交流电。

在家庭用电中，国家标准的电压是220V，也叫单相供电，分别有一根火线、零线、保护地线进行供电，如何区别它们。

零线（中性线）——零线是变压器二次侧中性点引出的线路。

与相线构成回路对用电设备进行供电。

火线（相线）——跟零线之间的电压有220伏。

零线和火线形成回路，提供电能。

地线——从地壳中埋设接地装置引出，作为接地保护地线。

国家规定有金属外壳的家用电器必须安装地线，还有在潮湿环境下使用的家用电器要安装地线比如:洗衣机、电冰箱等。

零线和地线区别1.零线和地线这两个是不同的概念，不是一回事，千万别互换或混接。

2.地线的对地电位为零,是就近接地。

3.零线的对地电位不一定为零。

零线是在最近的变电所接地，和本地的接地可能有一定的电位差。

4.零线有时候会电人。

当火线有电，但设备不工作时，可能是零线断了，从断点靠近设备一端的零线都是带220V电的，和火线一样。

如何区分电源线的火线、零线和地线一、接线标准：火线(L)颜色须用红色、黄色、绿色零线(N)颜色须用黑色、蓝色地线(PE)颜色须用黄、绿双色线面对3孔插座，左零，右火，中间地二、在总线上装一漏电断路器,用一灯泡接在火线和零线或火线和地线上,如漏电断路器动作说明是地线,否则是零线.测试时要注意安全，可能会有小火花，要有心里要准备，别吓一跳！三、如果在家中：1、通电，用电笔测，会亮的全是火线。

2、将总开关处的零线断开，只接通火线，将家中的灯打在开的位置，用电笔测，刚才不亮，现在亮的全是零线。

3、剩下不亮的全是地线。

最简单的,拿个220V的灯泡,用电笔确定火线后,分别用两棵线和火线接在灯头上,从亮度上就可以区别零和地.亮的是零,稍暗的是地.四、用万用表将万用表置于交流档500v，手捏一表笔，另一表笔分别触接电源线，有电压高的是火线，低的是零线，电压为0的是地线。

零线对地电阻小于4欧为可靠接地。

用万用表置于交流档地250v测火线与零线、火线与地线的压差，两值相差在5v以下为可靠接地。

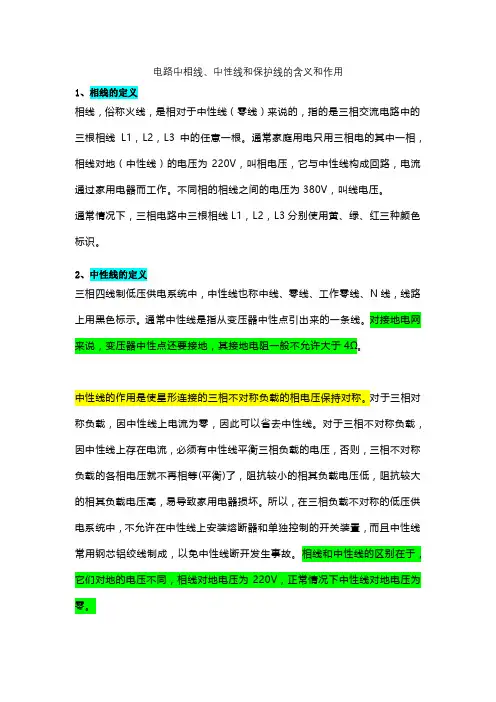

电路中相线、中性线和保护线的含义和作用1、相线的定义相线，俗称火线，是相对于中性线（零线）来说的，指的是三相交流电路中的三根相线L1，L2，L3中的任意一根。

通常家庭用电只用三相电的其中一相，相线对地（中性线）的电压为220V，叫相电压，它与中性线构成回路，电流通过家用电器而工作。

不同相的相线之间的电压为380V，叫线电压。

通常情况下，三相电路中三根相线L1，L2，L3分别使用黄、绿、红三种颜色标识。

2、中性线的定义三相四线制低压供电系统中，中性线也称中线、零线、工作零线、N线，线路上用黑色标示。

通常中性线是指从变压器中性点引出来的一条线。

对接地电网来说，变压器中性点还要接地，其接地电阻一般不允许大于4Ω。

中性线的作用是使星形连接的三相不对称负载的相电压保持对称。

对于三相对称负载，因中性线上电流为零，因此可以省去中性线。

对于三相不对称负载，因中性线上存在电流，必须有中性线平衡三相负载的电压，否则，三相不对称负载的各相电压就不再相等(平衡)了，阻抗较小的相其负载电压低，阻抗较大的相其负载电压高，易导致家用电器损坏。

所以，在三相负载不对称的低压供电系统中，不允许在中性线上安装熔断器和单独控制的开关装置，而且中性线常用钢芯铝绞线制成，以免中性线断开发生事故。

相线和中性线的区别在于，它们对地的电压不同，相线对地电压为220V，正常情况下中性线对地电压为零。

3、保护线的定义保护线（也叫PE线，英文全称是protecting earthing)，是通过深埋的电极与大地短路连接的导线，也就是我们通常所说的地线，是专门用于将电气装置外露导电部分接地的导体。

保护线可分为工作接地线和保护接地线。

低压电力系统中，变压器中性点与工作接地体的连接线叫工作接地线，家用电器金属外壳与保护接地体的连接线叫保护接地线，用黄、绿双色表示。

在TT系统中，PE线直接连接至与电源点工作接地无关的接地极上，又称为PEE线。

在TN-C系统中，整个系统的PE线与中性线是合一的，在TN-S系统中，各用电器的PE线直接与低压供电系统中专用的公用PE线连接，公用PE线要与变压器工作接地可靠连接。

零线、地线、中性线
,中性线,地线的区别
零线即此线上电压为零;中线即此线电势处于其它线的中间或中心,如三相交流电的一根中线;地线就是接大地的线, 也就是用电线连接一块400平方厘米以上,埋入地下一米以上的金属板.
零线和中性线在三相四线中实际上是同一根线，但对于三相线中的其中一根相线来说也就是单相电路来说，它是提供这根相线的电流的回路线，如果在中性点不接地系统中它的对地电压不为零的。

中性线是指在星形接法的三相交流电路中，三根相线的连接时的一根公共线，在严格的绝对平衡的三相交流负载中，这根中性线是零电位，也就是电压为零。

但是为了防止负载不平衡而使中性线带电，则要将中性线接地。

而接地线则不是指电流回路中的线，它是一根保护线，零线接地，中性线接地，设备外壳保护接地等都是指这根线，它不参与设备的运行，正常时不提供电流回路。

简单说，中性线和零线都是从电源的中性点引出来的导线。

中性点接地后引出来的导线叫零线，中性点没有接地因出来的导线叫中性线。

和大地接通的导线叫地线。

中性点与零点、中性线与零线的区别
当电源侧（变压器或发电机）或者负载侧为星形接线时，三相线圈的首端（或尾端）连接在一起的共同接点称为中性点，简称中点。

中性点分电源中性点和负载中性点。

由中性点引出的导线称为中性线，简称中线。

如果中性点与接地装置直接连接而取得大地的参考零电位，则该中性。

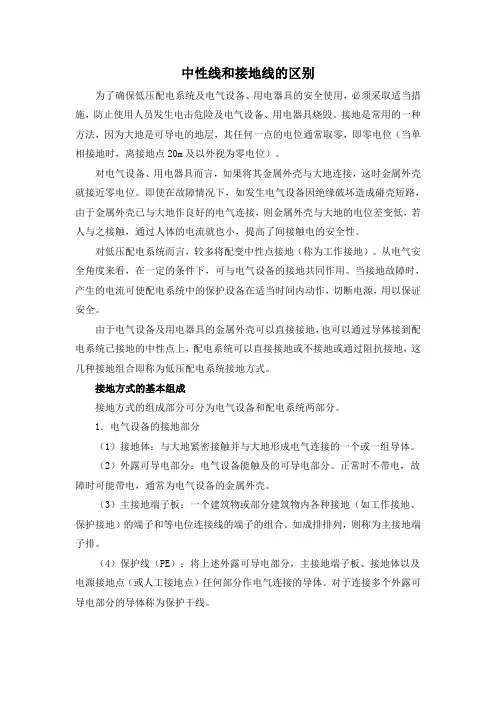

中性线和接地线的区别为了确保低压配电系统及电气设备、用电器具的安全使用，必须采取适当措施，防止使用人员发生电击危险及电气设备、用电器具烧毁。

接地是常用的一种方法，因为大地是可导电的地层，其任何一点的电位通常取零，即零电位（当单相接地时，离接地点20m及以外视为零电位）。

对电气设备、用电器具而言，如果将其金属外壳与大地连接，这时金属外壳就接近零电位。

即使在故障情况下，如发生电气设备因绝缘破坏造成碰壳短路，由于金属外壳已与大地作良好的电气连接，则金属外壳与大地的电位差变低，若人与之接触，通过人体的电流就也小，提高了间接触电的安全性。

对低压配电系统而言，较多将配变中性点接地（称为工作接地）。

从电气安全角度来看，在一定的条件下，可与电气设备的接地共同作用。

当接地故障时，产生的电流可使配电系统中的保护设备在适当时间内动作，切断电源，用以保证安全。

由于电气设备及用电器具的金属外壳可以直接接地，也可以通过导体接到配电系统已接地的中性点上，配电系统可以直接接地或不接地或通过阻抗接地，这几种接地组合即称为低压配电系统接地方式。

接地方式的基本组成接地方式的组成部分可分为电气设备和配电系统两部分。

1．电气设备的接地部分（1）接地体：与大地紧密接触并与大地形成电气连接的一个或一组导体。

（2）外露可导电部分：电气设备能触及的可导电部分。

正常时不带电，故障时可能带电，通常为电气设备的金属外壳。

（3）主接地端子板：一个建筑物或部分建筑物内各种接地（如工作接地、保护接地）的端子和等电位连接线的端子的组合。

如成排排列，则称为主接地端子排。

（4）保护线（PE）：将上述外露可导电部分，主接地端子板、接地体以及电源接地点（或人工接地点）任何部分作电气连接的导体。

对于连接多个外露可导电部分的导体称为保护干线。

（5）接地线：将主接地端子板或将外露可导电部分直接接到接地体的保护线。

对于连接多个接地端子板的接地线称为接地干线。

（6）等电位连接：指各外露可导电部分和装置外导电部分的电位实质上相等的电气连接。

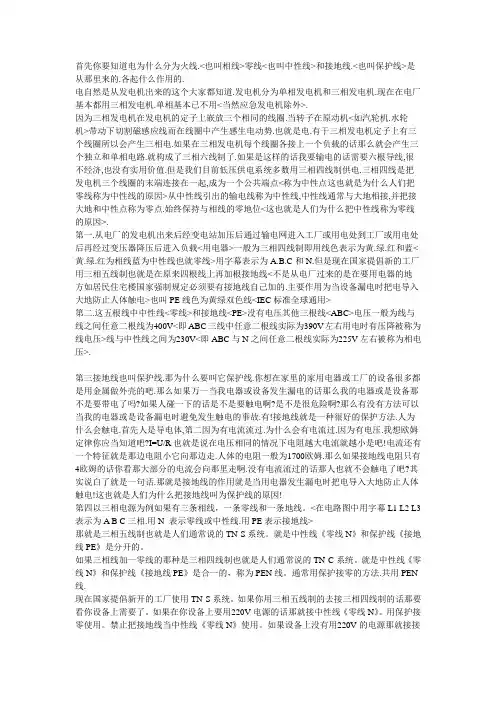

首先你要知道电为什么分为火线.<也叫相线>零线<也叫中性线>和接地线.<也叫保护线>是从那里来的.各起什么作用的.电自然是从发电机出来的这个大家都知道.发电机分为单相发电机和三相发电机.现在在电厂基本都用三相发电机.单相基本已不用<当然应急发电机除外>.因为三相发电机在发电机的定子上嵌放三个相同的线圈.当转子在原动机<如汽轮机.水轮机>带动下切割磁感应线而在线圈中产生感生电动势.也就是电.有于三相发电机定子上有三个线圈所以会产生三相电.如果在三相发电机每个线圈各接上一个负载的话那么就会产生三个独立和单相电路.就构成了三相六线制了.如果是这样的话我要输电的话需要六根导线,很不经济,也没有实用价值.但是我们目前低压供电系统多数用三相四线制供电.三相四线是把发电机三个线圈的末端连接在一起,成为一个公共端点<称为中性点这也就是为什么人们把零线称为中性线的原因>从中性线引出的输电线称为中性线,中性线通常与大地相接,并把接大地和中性点称为零点.始终保持与相线的零地位<这也就是人们为什么把中性线称为零线的原因>.第一.从电厂的发电机出来后经变电站加压后通过输电网进入工厂或用电处到工厂或用电处后再经过变压器降压后进入负载<用电器>一般为三相四线制即用线色表示为黄.绿.红和蓝<黄.绿.红为相线蓝为中性线也就零线>用字幕表示为A.B.C和N.但是现在国家提倡新的工厂用三相五线制也就是在原来四根线上再加根接地线<不是从电厂过来的是在要用电器的地方如居民住宅楼国家强制规定必须要有接地线自己加的.主要作用为当设备漏电时把电导入大地防止人体触电>也叫PE线色为黄绿双色线<IEC标准全球通用>第二.这五根线中中性线<零线>和接地线<PE>没有电压其他三根线<ABC>电压一般为线与线之间任意二根线为400V<即ABC三线中任意二根线实际为390V左右用电时有压降被称为线电压>线与中性线之间为230V<即ABC与N之间任意二根线实际为225V左右被称为相电压>.第三接地线也叫保护线.那为什么要叫它保护线.你想在家里的家用电器或工厂的设备很多都是用金属做外壳的吧.那么如果万一当我电器或设备发生漏电的话那么我的电器或是设备那不是要带电了吗?如果人碰一下的话是不是要触电啊?是不是很危险啊?那么有没有方法可以当我的电器或是设备漏电时避免发生触电的事故.有!接地线就是一种很好的保护方法.人为什么会触电.首先人是导电体,第二因为有电流流过.为什么会有电流过.因为有电压.我想欧姆定律你应当知道吧?I=U/R也就是说在电压相同的情况下电阻越大电流就越小是吧!电流还有一个特征就是那边电阻小它向那边走.人体的电阻一般为1700欧姆.那么如果接地线电阻只有4欧姆的话你看那大部分的电流会向那里走啊.没有电流流过的话那人也就不会触电了吧?其实说白了就是一句话.那就是接地线的作用就是当用电器发生漏电时把电导入大地防止人体触电!这也就是人们为什么把接地线叫为保护线的原因!第四以三相电源为例如果有三条相线，一条零线和一条地线。

安全用电之火线零线地线详解为了使交流电有很方便的动力转换功能，通常电力传输是以三相四线的方式，三相电的三根头称为相线，三相电的三根尾连接在一起称中性线也叫"零线"。

叫零线的原因是三相平衡时刻中性线中没有电流通过了，再就是它直接或间接的接到大地，跟大地电压也接近零。

地线是把设备或用电器的外壳可靠的连接大地的线路，是防止触电事故的良好方案。

一般情况下，三相电路中火线使用红、黄、蓝三种颜色表示三根火线，零线使用黑色。

单相照明电路中，一般黄色表示火线、蓝色是零线、黄绿相间的是地线。

也有些地方使用红色表示火线、黑色表示零线、黄绿相间的是地线。

是否可以地线和零线接到一起？这样接是不安全的，所以是不允许的。

零线在变压器端是和大地相联的，由于从变压器到用户的零线有一定的电阻，所以在用户端零线和地之间电压往往不为零，假如没有地线的话，若电器发生故障，零线或火线与用电器金属外壳连接，那么用电器和大地之间的电压就不为零，所以是不安全的，这时如果零线断开的话，那么是很危险的。

地线是用户就近接地的一条线，在正常情况下与大地的电压为零，良好的地线与用电器的金属外壳相连，在电器发生故障时，能确保外壳与地的电压为零，这样就起了安全保障作用。

如果把零线和地线并在一起作为一条线，如果这根线断开了，且用电器的开关是闭合的，即使正常的用电器也会整个外壳带电，这样是非常危险的。

所以用电时，对带有金属外壳的用电器除了接火线、零线外，为了安全外壳还要接地线。

实际应用中，给你三根线，一根是火线，一根是零线，还有一根是地线，假如三根线的颜色一样！你如何能区分开来？1、相线L(Live)颜色须用红色、黄色、绿色；零线N(Neutral)颜色须用黑色、蓝色；保护地线PE(Protect Earth)颜色须用黄、绿双色线。

2、用电笔测出火线，会用钳型电流表吗？相线(火线)和零线的电流是一样的，地线上正常时是没有电流的。

3、零线是有电流流过；地线是保护用，正常工作没有电流，只有短路和漏电时才有电流，要求接地电阻很小，设备端一般外壳保护接地。

线缆颜色的线序标准可以根据不同的应用和标准有所不同。

以下是一些常见的线缆颜色线序标准：
1. 交流电源线颜色标准：
火线（相线）：第一相L1通常为黄色，第二相L2为绿色，第三相L3为红色。

零线（中性线）：淡蓝色或黑色。

地线（保护接地线）：黄绿双色线。

2. 直流电源线颜色标准：
正极：棕色、红色或蓝色。

负极：蓝色、黑色或绿色。

3. 通信线缆颜色顺序：
八线网线（以T568B标准为例）：
从左到右：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。

4. 音频线缆颜色顺序：
对于立体声系统，左右声道通常使用红白对：
左声道：红色
右声道：白色
5. 同轴电缆颜色顺序：
中心导体：无特定颜色要求，但通常是铜质的。

外屏蔽层：金属编织物或箔片，无颜色。

6. 多芯电缆颜色顺序：
根据具体应用和标准，多芯电缆的颜色可能有特定的顺序或者按照彩虹顺序
排列（例如：黑、棕、红、橙、黄、绿、蓝、紫、灰、白、粉红、青绿等）。

在实际应用中，应遵循相关的国家和地区电气规范和标准，以及设备制造商的建议来确定正确的线缆颜色和线序。

这有助于确保安全、正确和高效的布线和连接。

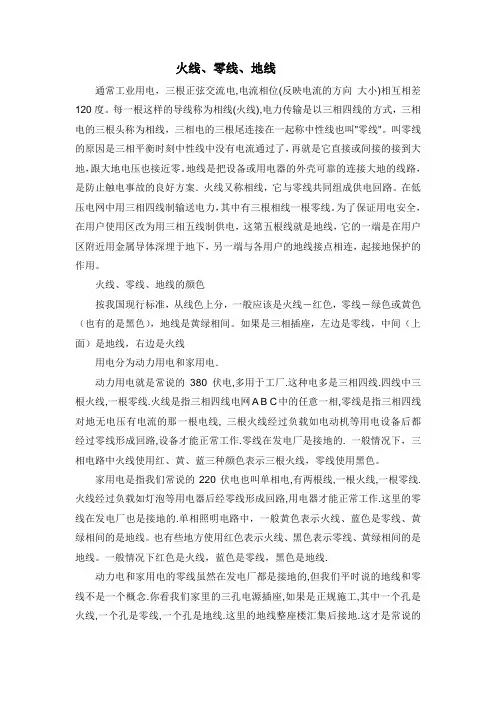

火线、零线、地线通常工业用电，三根正弦交流电,电流相位(反映电流的方向大小)相互相差120度。

每一根这样的导线称为相线(火线),电力传输是以三相四线的方式，三相电的三根头称为相线，三相电的三根尾连接在一起称中性线也叫"零线"。

叫零线的原因是三相平衡时刻中性线中没有电流通过了，再就是它直接或间接的接到大地，跟大地电压也接近零。

地线是把设备或用电器的外壳可靠的连接大地的线路，是防止触电事故的良好方案．火线又称相线，它与零线共同组成供电回路。

在低压电网中用三相四线制输送电力，其中有三根相线一根零线。

为了保证用电安全，在用户使用区改为用三相五线制供电，这第五根线就是地线，它的一端是在用户区附近用金属导体深埋于地下，另一端与各用户的地线接点相连，起接地保护的作用。

火线、零线、地线的颜色按我国现行标准，从线色上分，一般应该是火线－红色，零线－绿色或黄色（也有的是黑色），地线是黄绿相间。

如果是三相插座，左边是零线，中间（上面）是地线，右边是火线用电分为动力用电和家用电．动力用电就是常说的380伏电,多用于工厂.这种电多是三相四线.四线中三根火线,一根零线.火线是指三相四线电网A B C中的任意一相,零线是指三相四线对地无电压有电流的那一根电线, 三根火线经过负载如电动机等用电设备后都经过零线形成回路,设备才能正常工作.零线在发电厂是接地的. 一般情况下，三相电路中火线使用红、黄、蓝三种颜色表示三根火线，零线使用黑色。

家用电是指我们常说的220伏电也叫单相电,有两根线,一根火线,一根零线.火线经过负载如灯泡等用电器后经零线形成回路,用电器才能正常工作.这里的零线在发电厂也是接地的.单相照明电路中，一般黄色表示火线、蓝色是零线、黄绿相间的是地线。

也有些地方使用红色表示火线、黑色表示零线、黄绿相间的是地线。

一般情况下红色是火线，蓝色是零线，黑色是地线.动力电和家用电的零线虽然在发电厂都是接地的,但我们平时说的地线和零线不是一个概念.你看我们家里的三孔电源插座,如果是正规施工,其中一个孔是火线,一个孔是零线,一个孔是地线.这里的地线整座楼汇集后接地.这才是常说的地线.多数家用电器都要求要接地线,就是要和这根地线接在一起.火线是带电的,地线和零线是不带的,家用两插孔的插座里有一根火线,一根零线,用电笔能测出带电来的是火线,不带电的是零线,三插孔的插座里才有地线,地线要连接在用电器的外壳上,以防止电器漏电使人触电伤亡。

浣庡帇鐢ㄧ數璁惧涓夎姱鐢垫簮绾夸腑鐨勯鑹插強鎺ョ嚎鏂规硶浣庡帇鐢ㄧ數璁惧涓夎姱鐢垫簮绾夸腑鐨勯鑹插強鎺ョ嚎鏂规硶(鍏紬鐢ㄧ數甯歌瘑)涓轰簡浣夸氦娴佺數鏈夊緢鏂逛究鐨勫姩鍔涜浆鎹㈠姛鑳斤紝閫氬父宸ヤ笟鐢ㄧ數涓轰笁鐩告寮︿氦娴佺數銆傜數娴佺浉浣?鐩稿樊)涓?20搴︺€傞€氬父鎴戜滑灏嗘瘡涓€鏍硅繖鏍风殑瀵肩嚎绉颁负鐩哥嚎(鐏嚎),閫氬父鐢靛姏浼犺緭鏄互涓夌浉鍥涚嚎鐨勬柟寮忥紝涓夌浉鐢电殑涓夋牴澶寸О涓虹浉绾匡紝涓夌浉鐢电殑涓夋牴灏捐繛鎺ュ湪涓€璧风О涓€х嚎,涔熷彨"闆剁嚎"銆傚彨闆剁嚎鐨勫師鍥犳槸涓夌浉骞宠鏃朵腑鎬х嚎涓病鏈夌數娴侀€氳繃浜嗭紝鍐嶅氨鏄畠鐩存帴鎴栭棿鎺ョ殑鎺ュ埌澶у湴锛岃窡澶у湴鐢靛帇涔熸帴杩戦浂銆傚湴绾挎槸鎶婅澶囨垨鐢ㄧ數鍣ㄧ殑澶栧３鍙潬鐨勮繛鎺ュぇ鍦扮殑绾胯矾锛屾槸闃叉瑙︾數浜嬫晠鐨勮壇濂芥柟妗?鐏嚎鍙堢О鐩哥嚎锛屽畠涓庨浂绾垮叡鍚岀粍鎴愪緵鐢靛洖璺€傚湪浣庡帇鐢电綉涓敤涓夌浉鍥涚嚎鍒惰緭閫佺數鍔涳紝鍏朵腑鏈変笁鏍圭浉绾夸竴鏍归浂绾裤€備负浜嗕繚璇佺敤鐢靛畨鍏紝鍦ㄧ敤鎴蜂娇鐢ㄥ尯鏀逛负鐢ㄤ笁鐩镐簲绾垮埗渚涚數(TN-S绯荤粺)锛岃繖绗簲鏍圭嚎灏辨槸淇濇姢闆剁嚎鍏煎湴绾?PEN绾?锛屽畠鐨勪竴绔槸鍦ㄧ敤鎴峰尯闄勮繎鐢ㄩ噾灞炲浣撴繁鍩嬩簬鍦颁笅锛屽彟涓€绔笌鍚勭敤鎴风殑鍦扮嚎鎺ョ偣鐩歌繛锛岃捣鎺ュ湴淇濇姢鐨勪綔鐢ㄣ€傜伀绾裤€侀浂绾裤€佸湴绾跨殑棰滆壊锛氭寜鎴戝浗鐜拌鏍囧噯锛屼粠绾胯壊涓婂垎锛屼竴鑸簲璇ユ槸鐏嚎-绾㈣壊銆佺豢鑹层€侀粍鑹诧紝闆剁嚎-榛戣壊锛屽湴绾挎槸榛勭豢鐩搁棿銆傚鏋滄槸涓夊瓟鎻掑骇锛屽乏杈规槸闆剁嚎锛屼腑闂?涓婇潰)鏄湴绾匡紝鍙宠竟鏄伀绾裤€傜敤鐢靛垎涓哄姩鍔涚敤鐢靛拰瀹剁敤鐢碉細鍔ㄥ姏鐢ㄧ數灏辨槸甯歌鐨?80浼忕數锛屽鐢ㄤ簬宸ュ巶锛岃繖绉嶇數澶氭槸涓夌浉鍥涚嚎銆傚洓绾夸腑涓夋牴鐏嚎锛屼竴鏍归浂绾裤€傜伀绾挎槸鎸囦笁鐩稿洓绾跨數缃慉 BC 涓殑浠绘剰涓€鐩革紝闆剁嚎鏄寚涓夌浉骞宠鏃朵腑鐐瑰鍦版棤鐢靛帇鐨勯偅涓€鏍圭數绾?鍙兘鏈夌數娴?,鐢垫祦缁忚繃涓夋牴鐏嚎鍜岃礋杞藉鐢靛姩鏈虹瓑鐢ㄧ數璁惧鍚庤缁忚繃闆剁嚎褰㈡垚鍥炶矾锛岃澶囨墠鑳芥甯稿伐浣溿€傞浂绾垮湪鍙戠數鍘傛槸鎺ュ湴鐨勩€備竴鑸儏鍐典笅锛屼笁鐩哥數璺腑鐏嚎浣跨敤绾€侀粍銆佽摑涓夌棰滆壊琛ㄧず涓夋牴鐏嚎锛岄浂绾夸娇鐢ㄩ粦鑹层€傚鐢ㄧ數鏄寚鎴戜滑甯歌鐨?20浼忕數涔熷彨鍗曠浉鐢碉紝鏈変袱鏍圭嚎锛屼竴鏍圭伀绾匡紝涓€鏍归浂绾裤€傜數娴佺粡杩囩伀绾垮拰璐熻浇濡傜伅娉＄瓑鐢ㄧ數鍣ㄥ悗瑕佺粡闆剁嚎褰㈡垚鍥炶矾锛岀敤鐢靛櫒鎵嶈兘姝ｅ父宸ヤ綔銆傝繖閲岀殑闆剁嚎鍦ㄥ彂鐢靛巶涔熸槸鎺ュ湴鐨勩€傚崟鐩哥収鏄庣數璺腑锛屼竴鑸粍鑹茶〃绀虹伀绾裤€佽摑鑹叉槸闆剁嚎銆侀粍缁跨浉闂寸殑鏄湴绾裤€備篃鏈変簺鍦版柟浣跨敤绾㈣壊琛ㄧず鐏嚎銆侀粦鑹茶〃绀洪浂绾裤€侀粍缁跨浉闂寸殑鏄湴绾裤€備竴鑸儏鍐典笅绾㈣壊鏄伀绾匡紝钃濊壊鏄浂绾匡紝榛戣壊鏄湴绾?鍔ㄥ姏鐢靛拰瀹剁敤鐢电殑闆剁嚎铏界劧鍦ㄥ彂鐢靛巶閮芥槸鎺ュ湴鐨勶紝浣嗘垜浠钩鏃惰鐨勫湴绾垮拰闆剁嚎涓嶆槸涓€涓蹇点€備綘鐪嬫垜浠閲岀殑涓夊瓟鐢垫簮鎻掑骇锛屽鏋滄槸姝ｈ鏂藉伐锛屽叾涓竴涓瓟鏄伀绾匡紝涓€涓瓟鏄浂绾匡紝涓€涓瓟鏄湴绾裤€傝繖閲岀殑鍦扮嚎鏁村骇妤兼眹闆嗗悗鎺ュ湴锛岃繖鎵嶆槸甯歌鐨勫湴绾裤€傚鏁板鐢ㄧ數鍣ㄩ兘瑕佹眰瑕佹帴鍦扮嚎锛屽氨鏄鍜岃繖鏍瑰湴绾挎帴鍦ㄤ竴璧枫€傜伀绾挎槸甯︾數鐨?鍦扮嚎鏄笉甯︾數鐨勶紝闆剁嚎鍒欒瑙嗗叿浣撴儏鍐电‘瀹氥€傚鐢ㄤ袱鎻掑瓟鐨勬彃搴ч噷鏈変竴鏍圭伀绾匡紝涓€鏍归浂绾?鐢ㄧ數绗旇兘娴嬪嚭甯︾數鏉ョ殑鏄伀绾匡紝涓嶅甫鐢电殑鏄浂绾?涓夋彃瀛旂殑鎻掑骇閲屾墠鏈夊湴绾匡紝鍦扮嚎瑕佽繛鎺ュ湪鐢ㄧ數鍣ㄧ殑澶栧３涓婏紝浠ラ槻姝㈢數鍣ㄦ紡鐢典娇浜鸿Е鐢典激浜°€傚彟澶栵紝瀹剁敤鎻掑骇閲屽悇瀛旂殑鎺ョ嚎浣嶇疆鏄湁瑙勫畾鐨勶紝濡傛灉鎷嗗紑鎻掑骇鍙互鐪嬪埌锛屾爣鏈塋鏍囪鐨勭偣鏄帴鐏嚎鐨勶紝N鏍囪鐨勬槸鎺ラ浂绾跨殑锛屽湴绾挎湁涓笓闂ㄧ殑鎺ュ湴绗﹀彿銆備笉鎳傜殑浜哄崈涓囪繕瑕佷贡鎺?鐗瑰埆鏄湴绾跨殑浣嶇疆)锛屽惁鍒欏彲鑳介€犳垚涓ラ噸鍚庢灉銆傚湴绾挎槸浣滀负鐢佃矾鐢典綅鍩哄噯鐐圭殑绛夌數浣嶄綋銆傝繖涓畾涔夋槸涓嶇鍚堝疄闄呮儏鍐电殑銆傚疄闄呭湴绾夸笂鐨勭數浣嶅苟涓嶆槸鎭掑畾鐨勩€傚鏋滅敤浠〃娴嬮噺涓€涓嬪湴绾夸笂鍚勭偣涔嬮棿鐨勭數浣嶏紝浼氬彂鐜板湴绾夸笂鍚勭偣鐨勭數浣嶅彲鑳界浉宸緢澶с€傛鏄繖浜涚數浣嶅樊鎵嶉€犳垚浜嗙數璺伐浣滅殑寮傚父銆傜數璺槸涓€涓瓑鐢典綅浣撶殑瀹氫箟浠呮槸浜轰滑瀵瑰湴绾跨數浣嶇殑鏈熸湜銆侶ENRY缁欏湴绾垮仛浜嗕竴涓洿鍔犵鍚堝疄闄呯殑瀹氫箟锛屼粬灏嗗湴绾垮畾涔変负锛氫俊鍙锋祦鍥炴簮鐨勪綆闃绘姉璺緞銆傝繖涓畾涔変腑绐佸嚭浜嗗湴绾夸腑鐢垫祦鐨勬祦鍔ㄣ€傛寜鐓ц繖涓畾涔夛紝寰堝鏄撶悊瑙ｅ湴绾夸腑鐢典綅宸殑浜х敓鍘熷洜銆傚洜涓哄湴绾跨殑闃绘姉鎬讳笉浼氭槸闆讹紝褰撲竴涓數娴侀€氳繃鏈夐檺闃绘姉鏃讹紝灏变細浜х敓鐢靛帇闄嶃€傚洜姝わ紝鎴戜滑搴旇灏嗗湴绾夸笂鐨勭數浣嶆兂璞℃垚璞″ぇ娴蜂腑鐨勬尝娴竴鏍凤紝姝よ捣褰间紡銆傜洰鍓嶏紝鎴戜滑浣跨敤鐨勭數婧愭彃搴уぇ澶氭槸鍗曠浉涓夌嚎鎻掑骇鎴栧崟鐩镐簩绾挎彃搴с€傚崟鐩镐笁绾挎彃搴т腑锛屼腑闂翠负鎺ュ湴绾匡紝涔熶綔瀹氫綅鐢紝鍙﹀涓ょ鍒嗗埆鎺ョ伀绾垮拰闆剁嚎锛屾帴绾块『搴忔槸宸﹂浂鍙崇伀锛屽嵆宸﹁竟涓洪浂绾匡紝鍙宠竟涓虹伀绾?鍑″澹虫槸閲戝睘鐨勫鐢ㄧ數鍣ㄩ兘閲囩敤鐨勬槸鍗曠浉涓夌嚎鍒剁數婧愭彃澶淬€備笁涓彃澶村憟姝ｄ笁瑙掑舰鎺掑垪锛屽叾涓笂闈㈡渶闀挎渶绮楃殑閾滃埗鎻掑ご灏辨槸鍦扮嚎銆傚湴绾夸笅闈袱涓垎鍒槸鐏嚎(鏍囧織瀛楁瘝涓?quot;L"Live Wire)锛岄浂绾?鏍囧織瀛楁瘝涓?quot;N"Naught wire)锛岄『搴忔槸宸﹂浂鍙崇伀锛?鎻掑ご鑳岄潰瀵圭潃鑷繁鏈汉鏃?銆傚湴绾块€氳繃娣卞煁鐨勭數鏋佷笌澶у湴鐭矾杩炴帴銆傚競鐢电殑浼犺緭鏄互涓夌浉鐨勬柟寮忥紝骞舵湁涓€鏍逛腑鎬х嚎锛屼笁鐩稿钩琛℃椂涓€х嚎鐨勭數娴佷负闆讹紝淇楃О"闆剁嚎"锛岄浂绾跨殑鍙︿竴涓壒鐐规槸涓庡湴绾垮湪绯荤粺鎬婚厤鐢靛鐭帴锛岀數鍘嬪樊鎺ヨ繎涓洪浂銆備笁鐩哥數鐨勪笁鏍圭浉绾夸笌闆剁嚎鍧囨湁220鐢靛帇锛屼細瀵逛汉浜х敓鐢靛嚮锛屼織绉?quot;鐏嚎"銆備负浠€涔堜細瑙︾數?鏈夌殑浜鸿浠ヤ负闆剁嚎灏辨槸鍦扮嚎锛屾妸瀹剁敤鐢靛櫒鐨勬帴鍦板拰闆剁嚎鎺ヤ竴璧凤紝閭ｄ箞鐏嚎鍦ㄥ拰闆剁嚎褰㈡垚鍥炶矾鐨勫悓鏃朵篃鍜屽鐢ㄧ數鍣ㄧ殑澶栧３褰㈡垚鍥炶矾锛屼娇澶栧３甯︾數锛屽挨鍏舵槸鍦ㄩ浂绾垮洜鏁呴殰宸叉柇寮€鑰岀數婧愭彃搴ф帴鍦板張涓嶅ソ鐨勬儏鍐典笅鏇村鏄撹Е鐢点€?銆侀浂绾匡細鍦ㄥ搴敤鐢典腑锛岄浂绾块€氬父鏄寚浠庡彉鍘嬪櫒鎺ュ湴浣撳紩鍑烘潵鐨勭嚎锛屽畠鐨勬帴鍦扮數闃绘湁涓ユ牸鐨勮瀹氾紝蹇呴』灏忎簬绛変簬0.5娆у锛岃繖鏍锋墠鑳戒繚璇佺敤鐢佃澶囨甯镐娇鐢紱2銆佺伀绾匡細鏄浉瀵逛簬闆剁嚎鏉ヨ鐨勶紝閫氬父瀹跺涵鐢ㄧ數鍙槸鐢ㄤ笁鐩哥數鐨勫叾涓竴鐩革紝瀹冪殑绾跨數鍘嬩负220浼忥紝瀹冩槸閫氳繃闆剁嚎鏋勬垚鍥炶矾浣垮鐢ㄧ數鍣ㄥ伐浣滅殑锛?銆佸湴绾匡細鎴戜滑缁欏鐢ㄧ數鍣ㄦ帴鐨勫湴绾匡紝閫氬父鏄负浜嗗畨鍏ㄥ拰娑堥櫎闈欑數鑰屾帴鐨勫湴绾匡紝瀹冨鎺ュ湴鐢甸樆鏈変弗鏍肩殑瑕佹眰(鈮?惟)锛屽鍦扮數鍘嬫病鏈夌數娴侀€氳繃鏃朵负闆讹紝鎶婂畠鍋氫负鐢ㄧ數鍣ㄧ殑闆剁嚎。

火线地线零线为了使交流电有很方便的动力转换功能，通常工业用电，三根正弦交流电。

电流相位(反映电流的方向大小)相互相差120度。

通常我们将每一根这样的导线称为相线(火线),通常电力传输是以三相四线的方式，三相电的三根头称为相线，三相电的三根尾连接在一起称中性线也叫"零线"。

叫零线的原因是三相平衡时刻中性线中没有电流通过了，再就是它直接或间接的接到大地，跟大地电压也接近零。

地线是把设备或用电器的外壳可靠的连接大地的线路，是防止触电事故的良好方案．火线又称相线，它与零线共同组成供电回路。

在低压电网中用三相四线制输送电力，其中有三根相线一根零线。

为了保证用电安全，在用户使用区改为用三相五线制供电，这第五根线就是地线，它的一端是在用户区附近用金属导体深埋于地下，另一端与各用户的地线接点相连，起接地保护的作用。

火线、零线、地线的颜色按我国现行标准，GB2681中第3条依导线颜色标志电路时，一般应该是相线－A相黄色，B相绿色，C相红色。

零线－淡蓝色。

地线是黄绿相间。

如果是三相插座，左边是零线，中间（上面）是地线，右边是火线用电分为动力用电和家用电．动力用电就是常说的380伏电,多用于工厂.这种电多是三相四线.四线中三根火线,一根零线.火线是指三相四线电网A B C中的任意一相,零线是指三相四线对地无电压有电流的那一根电线, 三根火线经过负载如电动机等用电设备后都经过零线形成回路,设备才能正常工作.零线在发电厂是接地的. 一般情况下，三相电路中火线使用红、黄、蓝三种颜色表示三根火线，零线使用黑色。

家用电是指我们常说的220伏电也叫单相电,有两根线,一根火线,一根零线.火线经过负载如灯泡等用电器后经零线形成回路,用电器才能正常工作.这里的零线在发电厂也是接地的.单相照明电路中，一般黄色表示火线、蓝色是零线、黄绿相间的是地线。

也有些地方使用红色表示火线、黑色表示零线、黄绿相间的是地线。

一般情况下红色是火线，蓝色是零线，黑色是地线.动力电和家用电的零线虽然在发电厂都是接地的,但我们平时说的地线和零线不是一个概念.你看我们家里的三孔电源插座,如果是正规施工,其中一个孔是火线,一个孔是零线,一个孔是地线.这里的地线整座楼汇集后接地.这才是常说的地线.多数家用电器都要求要接地线,就是要和这根地线接在一起.火线是带电的,地线和零线是不带的,家用两插孔的插座里有一根火线,一根零线,用电笔能测出带电来的是火线,不带电的是零线,三插孔的插座里才有地线,地线要连接在用电器的外壳上,以防止电器漏电使人触电伤亡。

三相五线制：三根相线，火线（L），一根零线（N），一根接地线（E）一般为三相五线制即用线色表示为黄.绿.红.蓝和黄绿双色线黄.绿.红为相线,蓝为中性线也就零线，PE线色为黄绿双色线三相线加一零线N再加一接地线PE三相五线制也就是通常说的TN-S系统。

就是中性线《零线N》和保护线《接地线PE》是分开的。

三相四线制：三根相线，火线（L），一根零线（N）一般为三相四线制即用线色表示为黄.绿.红和蓝黄.绿.红为相线,蓝为中性线也就零线三相线加一零线的那种是三相四线制也就是通常说的TN-C系统。

就是中性线《零线N》和保护线《接地线PE》是合一的，称为PEN线。

通常用保护接零的方法.共用PEN线.保护接地：是用电设备的金属外壳接地的一种安全措施。

可防止在绝缘损坏或意外情况下金属外壳带电时强电流通过人体，以保证人身安全。

如果没有保护接地：金属外壳漏电的情况下，人手如果触摸到金属外壳，就会引起触电事故，如果有保护接地：带电的外壳就会通过接地线连到大地，人触摸到设备外壳时，就不会发生危险！保护接零：把用电设备的金属外壳和电网的零线连接的一种方式，当三根相线（火线）漏电时，漏保开关能检测到泄漏电流并能及时跳闸，不击伤人，所称保护零线。

但有一点切记：零线并不是绝对不带电的！.三相五线制与三相四线制的比较(1)基本供电系统简介常用的基本供电系统有(380V)三相三线制和(380/220V)三相四线制等,但这些名词术语内涵不是十分严格.国际电工委员会(IEC)对此作了统一规定,称为TT 系统、TN系统、IT 系统.其中TN 系统又分为TN-C、TN-S 系统.TT 式供电系统是指将电气设备的金属外壳直接接地的保护系统,称为保护接地系统,也称TT 系统.第一个符号T 表示电力系统中性点直接接地;第二个符号T 表示负载设备金属外壳和正常不带电的金属部分与大地直接联接,而与系统如何接地无关.在TT 系统中负载的所有接地均称为保护接地。

火线、零线、地线的颜色有规定的。

按我国现行标准，从线色上分，一般应该是火线－红色，零线－绿色或黄色（也有的是黑色），地线是黄绿相间。

如果是三相插座，左边是零线，中间（上面）是地线，右边是火线1、零线:在家庭用电中,零线通常是指从变压器接地体引出来的线,它的接电阻有严格的规定,必须小于等于0.5欧姆，这样才能保证用电设备正常使用；2、火线:是相对于零线来说的,通常家庭用电只是用三相电的其中一相,它的线电压为220伏,它是通过零线构成回路使家用电器工作的3、地线:我们给家用电器接的电线，通常是为了安全和消除静电而接的地线，它对接地电阻没有严格的要求，通常是比较大的，对地电压没有电流通过时为零，把它做为用电器的零线是无法让设备正常工作的；4、中线：就是将用电设备的金属外壳与电源（发电机和变压器）的接地线做金属连接起来的那条线，它要求供电给用电设备的线路中的熔断器或空气开关，在用电设备一相碰壳时，能够以最短的时间断开电路，从而保护设备和人生安全；5、家中的插座不是三相插座而是三线插座，它的中间是接地线的，两边是用来接零线和火线的，虽然电工手册上也有左零右火的规定，但我们在实际生活中要求并不那么严格。

照明电路里的两根电线,一根叫火线,另一根则叫零线。

火线和零线的区别在于它们对地的电压不同：火线对地电压为220V，零线对地电压为0.家里的一般是三孔插座不是三相插座，中间是接地线,两边是火线和零线,右边为火线(L)，左边为零线(N).火线和零线的区别在于它们对地的电压不同：火线对地电压为220V，零线对地电压为0中线是从发电机或电力变压器中性点引出的线，如果它不接地就称为中线，如果将它良好接了地（大地为零电位），此时的中线就又称为零线了。

民用电的零线和地线虽然都从同一点引出，但它们各自的功能是分开的，不能混用。

比如零线和火线是用电的回路线，它们和电器的外壳是缘的，线里流动的电流是同样大小的，故线径是同样的粗细。

电工配线口诀与计算
电工配线是电气工程中的基础工作，正确的配线可以保证电路的正常运行与安全。

以下是一些电工配线口诀和计算方法，希望能对电工从业人员有所帮助。

一、配线口诀
1. 电线颜色：黑色、蓝色、棕色、灰色、红色、橙色、黄色、绿色。

2. 电线使用：黑线为零线，蓝线为中性线，棕线为火线，灰线为保护线，红线为控制线，橙线为信号线，黄线为接地线，绿线为接地保护线。

3. 电线标记：在电线两端标记符号，以示区分。

4. 电线连接：电线连接时一定要牢固可靠，接线盒必须盖上盖子，以免触电。

二、配线计算
1. 单相电路的电线截面积计算公式：
电线截面积 S=（1.732×U×I×cosφ）/（k×η）
其中，U为电压，I为电流，cosφ为功率因数，k为电线材料的电阻率，η为电线材料的导电率。

2. 三相电路的电线截面积计算公式：
电线截面积 S=（1.732×U×I×cosφ）/（k×η×n）
其中，U为电压，I为电流，cosφ为功率因数，k为电线材料的电阻率，η为电线材料的导电率，n为电缆敷设的数量。

以上就是电工配线口诀和计算方法，希望能对您有所帮助。

在配线时一定要注意安全，确保电路的正常运行。

在三相交流电路中，每一个绕组可称为每“相”。

不同电路中相线的对地电压有高有抵，而“火线”则是在民用的低压线路中对相线的“俗称”，其范围要较相线小许多。

我国民用电一般采用三相丝线制系统也就是三根相线一根中性线N。

每根相线之间的电压是380V ,而任意一根相线与中性线之间的电压是220V,我们平时所说的“市电”就是指的220V.由于中性线N是接地的，也就是中性线和大地处等电位，对地电压是零，所以也被大家称为“零线”。

三相变压器的中性点引出线称为零线,对于单相负荷用电就需要零线作为电源的回路. 地线是为了保证人身和设备安全的设施,当设备带电时,有了牢固的地线可以确保人不触电,低压设备不被电击坏.同时还起到屏蔽的作用. 三相变压器的中性点分接地(称大电流接地系统--一般在380V及以下低压应用)和不接地(称小电流接地系统--一般在6000V以上高压应用)两种.中性点接地目的是为了一旦线路有接地现象,就产生大电流,引起开关跳闸,保险烧断,瞬间就自动切断电源. 用电安全要求不允许变压器的零线接地，然后再从地引出线来接在电器上.变压器可以接地,零线必须从变压器引到电器上(变压器到电器设备之间的零线和地线是可以共用的). 1）. 零线是从变压器中性点直接引出的，我们用的220V零线是从变压器直接出来的。

2）. 地线是按照标准在大地中作的。

这种系统为三相五线制供电系统；3）.零线可以进开关，地线不能；4）.地线可以进行重复接地；5）.二者绝对不可以互换，否则，有触电危险。

变压器二次侧零线接地,是适合高压等级的,供电可靠性低,易发生停电事故,但由于接地,中性点的钳位作用,对系统的绝缘有利,它还有另一个缺点,就是会产生电磁骚扰. 对于高压输配电网,由于传输功率大且会传输距离长,一般都采用110kv用以上的电奔放等级,在这样高的电压等级下绝缘问题比较突出,因此都采用中性点接地的系统,就是你所说的零线接地. 是中心点接地属于工作接地。
