下载文档原格式
LF精炼炉主要设备及技术特点精炼炉是一种用于提炼金属的设备，可以将原料中的杂质去除，使金属纯度得到提高。
下面将介绍LF精炼炉的主要设备及技术特点。
1.主要设备(1)电弧炉：LF精炼炉采用双电弧炉的结构，两个电弧炉分别位于炉底和炉盖上。
通过电极引入电弧，产生高温高能量的电弧，以加热和熔化原料。
(2)钢包：钢包是LF精炼炉的重要组成部分，用于容纳原料并进行精炼过程。
钢包由耐火材料制成，具有较高的耐高温和耐腐蚀性能。
(3)搅拌设备：LF精炼炉采用高速电动搅拌设备，可通过搅拌提高金属的均匀性，促使气体和液态金属之间的传质和传热效率。
(4)电热和耐火材料：LF精炼炉的电极和耐火材料需要具有良好的导电性和耐高温性能，以保证炉内高温环境的稳定和热传导的顺利进行。
2.技术特点(1)精炼效果好：LF精炼炉采用高温高能量的电弧熔炼技术，可以快速高效地熔化原料，并通过搅拌设备提高金属的均匀性。
同时，LF精炼炉还可以在高温条件下进行气体吹吸，进一步去除金属中的杂质，提高金属的纯度。
(2)处理能力大：LF精炼炉具备较大的处理能力，可以处理大量的原料。
炉容大的设计可以满足大规模钢铁企业的生产需求，提高生产效率。
(3)过程控制精确：LF精炼炉采用先进的自动化控制系统，可以实时监测和控制炉内温度、压力等参数，保证精炼过程的稳定性和精确性。
同时，还可以根据不同的原料和工艺要求进行灵活的调整和控制。
(4)能源消耗低：LF精炼炉采用高效的电弧熔炼技术，其能源消耗相对传统炼钢方法更低。
此外，精炼过程中的气体吹吸也能够有效利用高温和高压气体的能量，降低能源浪费。
(5)环保节能：LF精炼炉在炼钢过程中产生的废气可通过尾气处理系统进行净化处理，达到环保排放标准。
同时，由于能源消耗低，可以降低对自然资源的需求，具有良好的节能效果。
综上所述，LF精炼炉作为一种重要的炼钢设备，具备精炼效果好、处理能力大、过程控制精确、能源消耗低和环保节能等技术特点，能够满足现代化钢铁生产的需求，推动钢铁行业的发展。
炉外精炼精技术特点介绍炉外精炼是一种常用于金属加工过程中的精细处理技术，通过在金属液体状态下进行加热、冷却和添加剂的处理，实现对金属质量和性能的改善。
相比于传统的炉内精炼，炉外精炼具有以下几个显著的技术特点。
首先，炉外精炼可以有效减少气体和夹杂物的含量。
传统的炉内精炼常因空气中的氧气和氮气等气体的存在，导致金属表面容易氧化，从而污染金属的质量。
而炉外精炼则能通过在真空或者惰性气体环境下进行处理，有效地排除气体和夹杂物。
特别是对于高温金属的处理，炉外精炼可以避免金属与空气接触引发的二次污染和反应，从而提高金属的纯度和质量。
其次，炉外精炼可以实现金属的均质处理。
在炉外精炼中，可以通过对金属进行充分的搅拌和搅动，使其温度和质量更加均匀。
相比之下，传统的炉内精炼通常只能在局部区域进行处理，很难达到全局的均质效果。
而炉外精炼则通过先进的搅拌设备和技术，可以充分混合金属内部的各种元素，实现更均匀的温度和质量分布，从而提高金属的整体性能和稳定性。
再次，炉外精炼可以实现对金属的精确控制。
在炉外精炼中，可以通过控制加热、冷却和添加剂等处理参数，实现对金属液体的精确控制。
相比之下，传统的炉内精炼往往只能通过简单的加热或者冷却处理来改变金属的性质，对金属的控制程度有限。
而炉外精炼则可以通过精确控制温度、时间和添加剂的浓度等参数，对金属的成分和结构进行精确调控，从而实现更精细的处理和优化。
此外，炉外精炼还具有高效节能的特点。
传统的炉内精炼往往需要在高温气氛下进行处理，这不仅需要消耗大量的能源，还容易导致金属表面的氧化和污染。
而炉外精炼则可以通过真空或者惰性气氛下进行处理，消除了气体的干扰和污染，从而实现更高的能源利用效率和环境友好性。
同时，炉外精炼还可以利用先进的加热和冷却技术，对金属的温度进行精确控制，减少了能源的浪费和热量的散失。
综上所述，炉外精炼作为金属加工过程中的一种重要技术手段，具有气体和夹杂物的减少、金属的均质处理、精确控制和高效节能等突出的技术特点。
真空精炼炉工艺技术说明(VOD设备)1.1设备的功能、用途和可靠性VOD型真空精炼设备是目前世界上使用最广泛的炉外精炼设备之一。
它具有设备简单、投资少、成本低、精炼钢种多、质量高、操作方便等诸多优点，因此成为特钢厂必备的精炼手段。
VOD-40t钢包精炼炉具有真空脱气、吹氩搅拌、吹氧脱碳、非真空测温取样等多种功能。
可以精炼轴承钢、合金结构钢、弹簧钢、优质碳素钢、超低碳不锈钢等。
由于它具有极强的真空脱气能力，因此可保证钢种的氢、氧、氮含量达到最低水平，并精确调整钢水成分，使夹杂物充分上浮，而有效提高钢的纯洁度，正因为它精炼的钢种多、质量高，可以为用户更灵活的适应市场竞争的需要，及时精炼出市场需要的钢种，从而增加企业的经济效益。
1.2方案布置本套VOD-40t钢包精炼炉总体布置初步采用罐体半高架、固定不动，罐盖移动形式。
1.3 设备先进性VOD-40t钢包精炼炉当不作吹氧操作时，VOD炉可完全实现VD炉操作功能。
冶炼时罐体和真空泵相连，其间通过主截止阀，可实现罐体与真空泵的启闭，并可在钢包吊入罐体之前，先对真空管道进行予抽，这样可以充分利用真空泵，缩短罐体的抽气时间和减少温降，使VOD炉和初炼炉、LF、浇铸相匹配，达到最佳效果。
该设备包括：一个真空罐系统、一个真空罐盖系统，一个罐盖升降及罐盖车系统，吹氧装置，真空加料装置，一套真空泵系统，一套连接罐与真空泵的真空管道系统，液压系统，吹氧系统，吹氩系统，压缩空气系统，冷却水系统，TV摄像装置，一套电气控制及仪表监测设备系统。
在真空泵的造型和设计，罐盖的设计与密封性，吹氧装置的设计与密封以及全套计算机控制系统等方面，皆按目前世界上最先进的结构进行优化设计，以保证本设备的先进性，合理性，通用性。
设备特点:（1）、真空罐接受要处理的钢包，吊车将钢包置于真空罐中后，人工连接上氩气管，罐为焊接结构，并设有钢包导向结构，以方便起吊钢包。
具有耐火材料的内衬以防止热应力。
1炉外精炼的主要目的和任务?①降低钢中O.S.H.N.和非金属夹杂物的含量，改变夹杂物的形态，以提高钢的纯净度，改善钢的机械性能②脱C满足低C钢的要求③微调合金成分把合金成分控制在很窄的范围内并使其分布均匀尽量降低合金的消耗以提高合金收得率④调整钢液温度到浇注所要求的温度范围内最大限度的减小包内的温度梯度2炉外精炼的技术特点⑴二次精炼⑵创造良好的冶金动力条件⑶二次精炼容器具有浇注功能3炉外精炼的手段：渣洗真空搅拌加热喷吹4 C O反应的步骤⑴溶解在钢液内的C和O通过扩散边界层迁移到钢液和气相得相界面⑵在气液相界面上进行化学反应生成CO气体⑶反应产物CO脱离相界面进入气相⑷CO气泡长大和上浮并通过钢液排除5脱气反应的步骤⑴通过扩散或对流钢液中的溶解气体原子迁移到气液相界面⑵气体原子由溶解状态变为表面吸附状态⑶表面吸附的气体原子彼此相互作用生成气体分子⑷气体分子从钢液表面脱离⑸气体分子扩散进入气相并被真空泵抽出6脱N效果不好的原因N的扩散系数比H小扩散速度慢氮化物分解压极低7钢液滴流脱气法的原理及问题原理：是钢液以流束状注入置于真空室内的容器中由于真空室压力急剧降低使流股松散膨胀并散开成一定角度以滴状降落脱气表面积增大有利于气体的溢出问题：钢液温降较大小容量钢包尤为突出为保证充分脱气和合格的浇注温度钢液过热100℃左右8 DH法脱气工作原理⑴吸嘴插入钢液内⑵启动真空泵钢液上升到真空室内的压差高度⑶钢包下降或是真空室提升⑷处理后钢液密度大，沉降到钢包底部⑸当钢包提升或真空室下降时又有一批钢液进入真空室脱气，直至处理结束为止。
9 DH法的主要优缺点优点：进入真空室内的钢液由于气相压力的降低激烈的沸腾，脱气表面积增大，脱气效果好，适用于大量钢液的脱气处理，可用较小的真空室处理大吨位的钢液，对真空室进行烧烤加热，因此处理过程中滤降小。
由于激烈沸腾还具有较大的脱C能力，合金通过真空室加入，提高合金收得率。
缺点：设备比较复杂，成本高10钢液真空循环原理（RH）(1)将真空室下部的两根浸管插入钢液内100-150mm的深度启动真空泵抽真空钢液使从两根浸管中上升到压差相等的高度(2)从上升管吹入驱动气体，产生小气泡核形成循环(3)气泡进入真空室后炸裂成无数小液滴，是脱气面积大大增加，加速了脱气过程（4）脱气后的钢液汇集到真空室的底部，经下降管返回到钢包内。

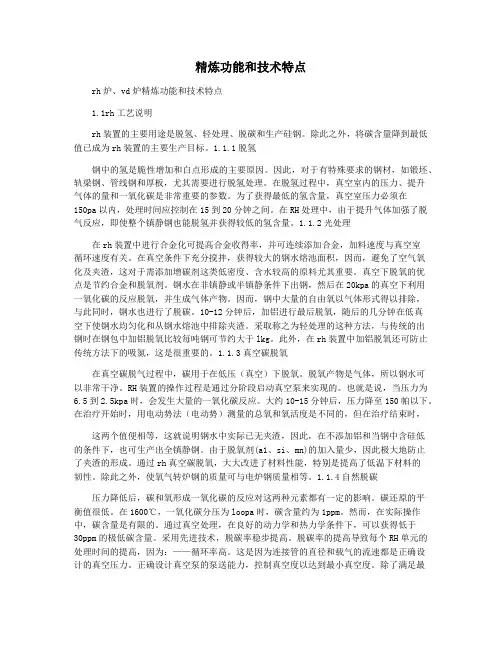

精炼功能和技术特点rh炉、vd炉精炼功能和技术特点1.1rh工艺说明rh装置的主要用途是脱氢、轻处理、脱碳和生产硅钢。
除此之外，将碳含量降到最低值已成为rh装置的主要生产目标。
1.1.1脱氢钢中的氢是脆性增加和白点形成的主要原因。
因此，对于有特殊要求的钢材，如锻坯、轨梁钢、管线钢和厚板，尤其需要进行脱氢处理。
在脱氢过程中，真空室内的压力、提升气体的量和一氧化碳是非常重要的参数。
为了获得最低的氢含量，真空室压力必须在150pa以内，处理时间应控制在15到20分钟之间。
在RH处理中，由于提升气体加强了脱气反应，即使整个镇静钢也能脱氢并获得较低的氢含量。
1.1.2光处理在rh装置中进行合金化可提高合金收得率，并可连续添加合金，加料速度与真空室循环速度有关。
在真空条件下充分搅拌，获得较大的钢水熔池面积，因而，避免了空气氧化及夹渣，这对于需添加增碳剂这类低密度、含水较高的原料尤其重要。
真空下脱氧的优点是节约合金和脱氧剂。
钢水在非镇静或半镇静条件下出钢，然后在20kpa的真空下利用一氧化碳的反应脱氧，并生成气体产物。
因而，钢中大量的自由氧以气体形式得以排除，与此同时，钢水也进行了脱碳。
10-12分钟后，加铝进行最后脱氧，随后的几分钟在低真空下使钢水均匀化和从钢水熔池中排除夹渣。
采取称之为轻处理的这种方法，与传统的出钢时在钢包中加铝脱氧比较每吨钢可节约大于lkg。
此外，在rh装置中加铝脱氧还可防止传统方法下的吸氮，这是很重要的。
1.1.3真空碳脱氧在真空碳脱气过程中，碳用于在低压（真空）下脱氧。
脱氧产物是气体，所以钢水可以非常干净。
RH装置的操作过程是通过分阶段启动真空泵来实现的。
也就是说，当压力为6.5到2.5kpa时，会发生大量的一氧化碳反应。
大约10-15分钟后，压力降至150帕以下。
在治疗开始时，用电动势法（电动势）测量的总氧和氧活度是不同的，但在治疗结束时，这两个值便相等，这就说明钢水中实际已无夹渣，因此，在不添加铝和当钢中含硅低的条件下，也可生产出全镇静钢。

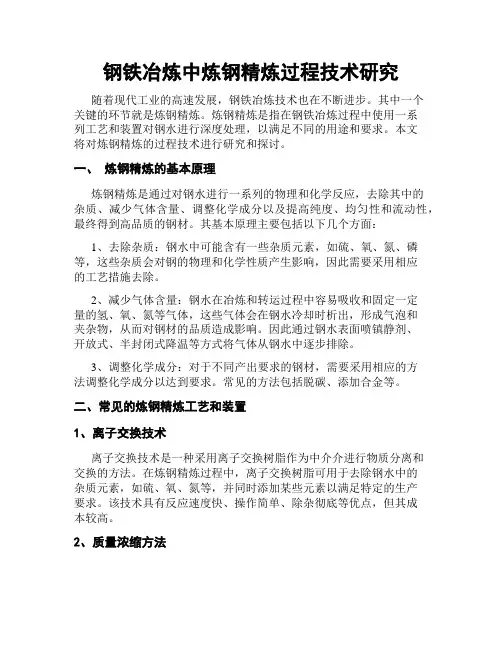

钢铁冶炼中炼钢精炼过程技术研究随着现代工业的高速发展，钢铁冶炼技术也在不断进步。
其中一个关键的环节就是炼钢精炼。
炼钢精炼是指在钢铁冶炼过程中使用一系列工艺和装置对钢水进行深度处理，以满足不同的用途和要求。
本文将对炼钢精炼的过程技术进行研究和探讨。
一、炼钢精炼的基本原理炼钢精炼是通过对钢水进行一系列的物理和化学反应，去除其中的杂质、减少气体含量、调整化学成分以及提高纯度、均匀性和流动性，最终得到高品质的钢材。
其基本原理主要包括以下几个方面：1、去除杂质：钢水中可能含有一些杂质元素，如硫、氧、氮、磷等，这些杂质会对钢的物理和化学性质产生影响，因此需要采用相应的工艺措施去除。
2、减少气体含量：钢水在冶炼和转运过程中容易吸收和固定一定量的氢、氧、氮等气体，这些气体会在钢水冷却时析出，形成气泡和夹杂物，从而对钢材的品质造成影响。
因此通过钢水表面喷镇静剂、开放式、半封闭式降温等方式将气体从钢水中逐步排除。
3、调整化学成分：对于不同产出要求的钢材，需要采用相应的方法调整化学成分以达到要求。
常见的方法包括脱碳、添加合金等。
二、常见的炼钢精炼工艺和装置1、离子交换技术离子交换技术是一种采用离子交换树脂作为中介介进行物质分离和交换的方法。
在炼钢精炼过程中，离子交换树脂可用于去除钢水中的杂质元素，如硫、氧、氮等，并同时添加某些元素以满足特定的生产要求。
该技术具有反应速度快、操作简单、除杂彻底等优点，但其成本较高。
2、质量浓缩方法质量浓缩是通过将钢水在容器中进行煅烧和还原反应达到调节钢水化学成分的目的。
常见的方法有爆炸氧化和闪蒸。
爆炸氧化法是将氧气喷入钢水中进行氧化反应，从而达到脱贫的目的。
闪蒸法是利用闪蒸速度较快的特点，为钢水提供高速流动条件，从而将氧吹入钢水中。
这两种方法操作简便且效果显著。
3、离子渗透法离子渗透法是一种基于离子在电场中移动的渗透技术。
在钢水中加入例如Na2CO3、NaCl等的导体盐，利用其离子在电场中移动的特性，引导亚铁离子向阳极方向转移，形成Fe2O3氧化物，从而去除杂质元素。
RH炉、VD炉精炼功能和技术特点
1.1RH工艺简述
RH装置的主要用途是脱氢、轻处理、脱碳和生产硅钢。
除此之外，将碳含量降到最低值已成为RH装置的主要生产目标。
1.1.1脱氢
钢中含有氢是使钢脆性增加和形成白点的主要原因，因此对锻造钢坯、轨梁钢、管线钢和厚板等特殊要求的钢种尤其需要进行脱氢处理。
在脱氢时，真空室内的压力、提升气体和一氧化碳气量是很重要的参数。
为获得最低的含氢量，真空室压力必须到达150Pa以内，处理时间应控制在15至20分钟之间。
在RH处理时即使是全镇静钢也可使其脱氢并获得低的氢含量，这是因为提升气体强化了脱气反应。
1.1.2轻处理
在RH装置中进行合金化可提高合金收得率，并可连续添加合金，加料速度与真空室循环速度有关。
在真空条件下充分搅拌，获得较大的钢水熔池面积，因而，避免了空气氧化及夹渣，这对于需添加增碳剂这类低密度、含水较高的原料尤其重要。
真空下脱氧的优点是节约合金和脱氧剂。
钢水在非镇静或半镇静条件下出钢，然后在20kPa的真空下利用一氧化碳的反应脱氧，并生成气体产物。
因而，钢中大量的自由氧以气体形式得以排除，与此同时，钢水也进行了脱碳。
10-12分钟后，加铝进行最后脱氧，随后的几分钟在低真空下使钢水均匀化和从钢水熔池中排除夹渣。
采取称之为轻处理的这种方法，与传统的出钢时在钢包中加铝脱氧比较每吨钢可节约大于lkg。
此外，在RH装置中加铝脱氧还可防止传统方法下的吸氮，这是很重要的。
1.1.3真空碳脱氧
在真空碳脱气时利用碳在低压(真空)下脱氧，脱氧产物是气体，因此可使钢水变得很洁净。
RH装置的操作过程是通过对真空泵的分级启动来实现的。
即：通过压力在6．5至2．5kPa时，出现大量的一氧化碳反应，约10—15分钟后，压力再降到150Pa以下。
处理开始时采用EMF法(电动势)测出的全氧和氧的活度是不同的，但在处理结束时，
这两个值便相等，这就说明钢水中实际已无夹渣，因此，在不添加铝和当钢中含硅低的条件下，也可生产出全镇静钢。
由于脱氧剂(A1、Si、Mn)的加入量少，因此极大地防止了夹渣的形成。
通过RH真空碳脱氧，大大改进了材料性能，特别是提高了低温下材料的韧性。
除此之外，使氧气转炉钢的质量可与电炉钢质量相等。
1.1.4自然脱碳
在压力降低后，碳和氧生成一氧化碳的反应对这两种元素均带来一定的影响。
降碳的平衡值是相当低的。
在1600℃和一氧化碳分压为lOOPa时，碳含量大约为1ppm。
然而，在实际操作中，最终达到碳含量受脱碳动力学限制。
通过真空处理，在良好的动力学和热力学条件下，可获得小于30ppm的极低碳含量。
采用先进的工艺技术已稳定地提高了脱碳速率。
脱碳速率的改进导致了每台RH装置处理时间上的改进，因为：——循环速率高。
原因是正确设计了连通管直径和运载气体流速值。
——真空压力。
正确设计了真空泵的抽气能力，真空度的控制以达到最低真空度。
除达到最终碳含量要求外，生产时间也同样起着很重要的作用。
目前，设计的快节奏生产前提是
连铸的周期时间为约30分钟，假设转炉允许出钢碳含量在0．03～0．04％时，则RH 法特别适用。
1.1.5强制脱碳
当转炉出钢中的碳含量大于0．04％时，采用向RH真空室吹氧可连续进行脱碳处理，以便在正确的周期时间内达到如自然脱碳同样的最终碳含量。
同时，配置吹氧设备后，还可通过加铝对钢水进行化学加热。
1.2 RH技术主要特点如下：
（1）反应速度快，表面脱碳速度常数可达到3.5min-1 。
处理周期短，生产效率高，长于转炉配套使用。
（2）反应效率高，钢水直接在真空室内进行，可生产w[H]≤0.5×10-6 、w[N]≤25×10-6、w[C]≤10×10-6 的超纯净钢。
（3）可进行吹氧脱碳和二次燃烧进行热补偿，减少热处理降温。
2.1VD炉精炼功能
钢水真空处理法—VD 法, 是一种钢水炉外二次精炼的重要方法。
它对于进一步降低钢中氢、氧、氮等气体和其它夹杂物含量, 改善钢的质量, 提高生产的经济性, 具
有重要意义。
另外, 由于连铸生产的特点, 对钢水可靠、及时的真空处理, 对于连铸生产的连续性、可靠性、经济性极为重要, 更是整条短流程生产线的关键环节。
然而, VD 系统投入使用四年多来, 虽然在总体上, 其脱气功能已基本达到原设计要求, 即: 在脱气室耐火材料完全干燥, 系统漏气量7. 5kg / h以内的条件下, 4. 5min 内系统压力由1个大气压下降至66. 66Pa。
但目前状况是:系统真空度经常只能达到333. 3Pa;系统真空度提高速度较慢, 影响钢水精炼的质量, 处理时间增加, 不能适应连续生产需要。
恢复系统的工作能力, 提高系统的可靠性是当务之急。
2.2 钢液真空脱气系统的主要组成与工作原理
2.2.1 主要结构
1) 水蒸汽喷射真空泵: 主要由多级主、辅泵体与多个冷凝器两大部分组成。
各级泵体均由拉瓦尔喷咀、吸入室和扩压器组成。
冷凝器由筒体、淋水板和冷却水布水管组成。
2) 真空揭盖车、真空室与真空管道: 真空室由一个可放置钢包的真空罐和真空盖组成, 罐侧有一根真空管道与蒸汽喷射泵联接。
3) 水、汽系统: 水包、汽包、汽水分离器等。
4) 控制部分: PLC 电气控制系统和仪控系统。
2.2.2工作原理
VD 系统简图如图1所示。
顺序启闭启动泵, 多级主、辅喷射泵, 通过拉瓦尔喷咀将工作蒸汽的喷射速度提到1. 5马赫以上, 利用同时产生的压差, 使之与吸入口处的高温炉气混合成为混合气体, 在经过扩压器喉部后减速增压进入后级冷凝器内, 经过后级冷凝器冷却后, 被冷凝物质随冷却水一起由冷凝器底部的下水口流至水封池内, 部分被抽炉气由冷凝器上方的出口排至下一级喷射泵或排放大气中, 在这过程中产生的真空, 使大气和真空室之间形成压力差, 迫使钢液中的气体溢出, 并在氩气的搅拌作用下, 底部钢液中的气体和杂质不断上浮,随炉气排出, 完成钢液脱气过程。
由此可见, 真空的形成和保持是实现钢液脱气的关键。
2.3VD功能：
2.3.1脱碳：VD的主要精炼功能是真空脱气，另一方面，VD也具备一定的脱碳能力，这主要是因为真空下一氧化碳分压降低，促进了碳氧反应。
国际上有利用VD生产低碳钢的做法；法国Sollac厂l套VD月产低碳钢12万吨n1：法国Dunkerque厂利用该厂的1套VD生产低碳钢，年处理量100万t，分担该厂RH一0B冶炼低碳钢的任务，解放了RH一0B生产超低碳钢的能力。
2.3.2脱硫：VD在钢包内可造碱性还原顶渣，可脱去铝。
脱氧钢中80％的硫，与LF配合，终点[S]可降到lOppm以下。
2.3.3脱氢：VD可造真空、吹氩，脱氢能力强，常在‘LF后脱气，马钢即采用“LF —VD”生产车轮钢阳1，经LF 46min和VD 26min精炼，钢中平均[H]=1．2ppm。
2.3.4脱氮：VD脱氮能力强，钢水初始[N]<50ppm，VD的脱氮率仍>50％，极限[N]<20ppm。
重要原因是，RH在钢包内的钢液会吸收空气中的氮，而VD不存在这个问题。
Italy某冶金工程公司认为传统形式RH不能脱硫，而硫的表面活性作用会阻碍有效脱氮，而VD一般承接来自LF的低硫钢水，本身亦可脱硫，并且在VD处理中，钢包整体处于真空，避免了钢液和空气接触，因此VD是理想的脱氮手段。
2.3.5搅拌：VD的搅拌主要靠底部吹氩，在搅拌强度上不如RH，但是由于VD处理时
间长，有顶渣吸附，去除大颗粒夹杂和混匀钢液的能力也较强，首钢三炼钢经过VD
单联生产的低碳硅铝镇静钢，钢中夹杂物降低约40％。
2.3.6脱氧：VD和RH均可生产低氧含量的洁净钢，VD可在<266pa快速自然脱氧“1，脱氧能力强，自然脱氧3—5min后，加铝终脱氧，去夹杂。
比常压脱氧，真空下碳自然脱氧节省了脱氧剂，节约量根据不同出钢条件有所不同，统计数据表明，平均吨钢约节省0．4kg铝。
部分自然脱氧可以减少固体脱氧产物，减轻去除夹杂的负担。
2.4VD特点
VD炉主要是抽真空，钢水在真空下（67Pa）以下，钢水中的杂质上浮到表面，加上吹Ar 搅拌，钢水质量得到提高。
VD 炉由于抽气量小，在20 吨以下的炉子大多采用机械泵组，配上二级除尘和冷却烟气的管道，就能采用机械泵组抽气，现在机械泵组都选用罗茨真空泵和水环真空泵组成，将抽气能力、抽气速度和使用寿命大大提高，与蒸汽喷射泵的抽气能力相差还比较大。
与RH相比的特点：
(1)VD和RH的脱氢、脱氧能力相当：RH在脱碳、去除小颗粒夹杂方面强于VD；VD在脱氮、脱硫、去除大夹杂方面占据优势；
(2)RH比VD需要更大的空间；RH的耐材消耗和设备维护量都大于VD；VD要求更大的钢包净空；
(3)RH(120t)工程总投资约1．4亿元，120t VD总投资约0．4亿元；不考虑高附加值钢的效益，仅计运行成本，RH比VD要高8．2美元／吨钢；
(4)RH的冶炼周期比VD短，可与大吨位转炉、板坯连铸机单配生产低碳／超低碳钢；VD可布置在电炉、小转炉车间，接方坯连铸机，生产中高碳钢，或作为LF和RH的补充，弥补精炼能力的不足。
