工程力学期末考试试题一、选择题（每题2分，共20分）1. 根据牛顿第二定律，一个物体受到的合力等于其质量与加速度的乘积。

如果一个物体的质量为5kg，加速度为2m/s²，那么它受到的合力是多少？A. 5NB. 10NC. 20ND. 40N2. 在静力学中，下列哪一项不是平衡条件？A. 合力为零B. 合力矩为零C. 合力的矢量和为零D. 任意方向的力的代数和为零3. 一个悬臂梁的自由端受到一个垂直向下的力F，如果梁的抗弯刚度为EI，那么该力产生的最大弯矩是多少？A. FB. 2FC. F*L/2D. EI4. 材料力学中，下列哪一项不是材料的基本力学性质？A. 弹性B. 塑性C. 韧性D. 硬度5. 根据胡克定律，弹簧的弹性力与弹簧的形变成正比。

如果弹簧的劲度系数为k，形变为x，那么弹簧的弹性力是多少？A. kxB. k/xC. x/kD. 1/kx二、简答题（每题10分，共30分）1. 解释什么是剪力和弯矩，并给出它们在结构分析中的重要性。

2. 描述材料的屈服强度和抗拉强度的区别，并解释它们在工程设计中的作用。

3. 简述材料力学中的疲劳破坏现象，并举例说明其在实际工程中的应用。

三、计算题（每题25分，共50分）1. 一个长为L的均匀直杆，两端固定，中间受到一个垂直向下的集中力P。

求该杆的挠度和弯矩分布。

2. 考虑一个悬臂梁，其长度为L，自由端受到一个垂直向下的力F。

该梁的材料具有线性弹性行为，其弹性模量为E，截面惯性矩为I。

求自由端的挠度和最大弯矩。

四、论述题（共30分）1. 论述在工程设计中，如何通过材料选择和结构设计来提高结构的稳定性和安全性。

2. 讨论在现代工程实践中，计算机辅助工程（CAE）在结构分析和设计中的应用及其重要性。

工程力学期末考试试题一、选择题（每题2分，共20分）1. 在静力学中，力的平衡条件是什么？A. 力的大小相等、方向相反B. 力的大小相等、作用点相同C. 力的大小相等、方向相反且共线D. 力的大小相等、方向相反且作用在不同物体上2. 以下哪项不是材料力学中的四种基本变形？A. 拉伸与压缩B. 剪切C. 扭转D. 膨胀3. 根据胡克定律，弹性体的应力与应变之间的关系是什么？A. 正比B. 反比C. 无关D. 非线性关系4. 在结构力学中，桁架结构的特点是？A. 所有杆件只承受拉力或压力B. 所有杆件只承受剪力和弯矩C. 杆件同时承受拉力、压力和弯矩D. 杆件只承受弯矩5. 以下哪种方法常用于求解静不定结构？A. 单位载荷法B. 弯矩分配法C. 虚拟工作法D. 材料力学法6. 材料的屈服强度是指？A. 材料开始发生塑性变形的应力B. 材料发生断裂的应力C. 材料弹性极限D. 材料的硬度7. 在受弯构件中，中性轴的位置如何确定？A. 通过材料力学公式计算B. 通过实验测量C. 总是位于构件的几何中心D. 无法确定，因为它取决于载荷的类型8. 影响材料疲劳寿命的主要因素是什么？A. 材料的强度B. 循环应力的大小和性质C. 材料的硬度D. 构件的尺寸9. 根据能量守恒定律，以下哪项描述是正确的？A. 一个系统的总能量可以被创造或销毁B. 一个孤立系统的总能量是恒定的C. 能量可以在不同形式间无限转换D. 能量转换总是100%效率10. 在结构分析中，哪些因素会影响结构的稳定性？A. 材料的弹性模量B. 结构的几何形状和支撑条件C. 作用在结构上的力的大小D. 结构的表面处理二、简答题（每题10分，共30分）11. 简述平面力系的平衡条件，并给出相应的力矩方程。

12. 说明什么是应力集中，并给出一个工程中应力集中的例子及其可能造成的影响。

13. 描述扭转变形中，圆杆的扭转角与什么因素有关，并给出相应的公式。

《工程力学》期末复习题及参考答案一、绘图、计算题：1、已知F1﹑F2﹑F3三个力同时作用在一个刚体上，它们的作用线位于同一平面，作用点分别为A﹑B﹑C，如图所示。

已知力F1﹑F2的作用线方向，试求力F3的作用线方向。

解：将力F1﹑F2的作用线延长汇交于O点，由三力平衡汇交定理可知，力F3的作用线方向必沿CO，如图所示。

2、已知接触面为光滑表面，试画出图示圆球的受力图。

解：按照光滑接触面的性质，画出受力图如下：3、试画出各分图中物体AB的受力图。

解：物体AB的受力图如图所示。

4、如图所示，简易起重机用钢丝绳吊起重量G=10kN的重物。

各杆自重不计，A、B、C三处为光滑铰链联接。

铰链A处装有不计半径的光滑滑轮。

求杆AB和AC受到的力。

解：画A处光滑铰链销钉受力图（见图），其中重物重力G垂直向下；AD绳索拉力F T沿AD方向，大小为G；AB 杆拉力F BA 沿AB 方向；AC 杆受压，推力F CA 沿CA 方向。

以A 为原点建立Axy 坐标系，由平衡条件得到如下方程：030sin 45sin ,0001=--=∑=T BA CA niix F F F F (a)030cos 45cos ,0001=--=∑=G F F F T CA ni iy (b)由(b)式得kN G F CA 4.2645cos )130(cos 00=+=，代入（a ）式得kN F F F T CA BA 66.135.010707.04.2630sin 45sin 00=⨯-⨯=-=所以杆AB 受到的力kN F BA 66.13=，为拉力；杆AC 受到的力kN F CA 4.26=，为压力。

5、拖车的重量G =250kN ，牵引车对它的作用力F =50kN ，如图所示。

求当车辆匀速直线行驶时，车轮A 、B 对地面的正压力。

解：画拖车受力图，如图所示，拖车受6个力的作用：牵引力F ，重力G ，地面法向支撑力F NA 、F NB ，摩擦力F A 、F B 。

《工程力学》期末复习题1选择题：(1) 下面哪一选项是材料的刚度指标？AA 弹性模量E；B 屈服极限σs；C 强度极限σb；D 断后伸长率(延伸率)δ。

(2) 下面哪一选项是材料的塑性指标？DA 弹性模量E；B 屈服极限σs；C 强度极限σb；D 断后伸长率(延伸率)δ。

(3) 在铸铁压缩试验中，破坏后的铸铁试样断口平滑呈韧性，与轴线近似成45°。

破坏前，该断口所在斜截面的应力有何特点？CA 拉应力最大；B 拉应力最小；C 剪应力最大；D 剪应力最小。

(4) 在铸铁扭转试验中，铸铁断口的形态是什么样的？DA 断口平齐、与轴线垂直；B 断口平齐、与轴线近似成45°；C 断口呈螺旋面、与轴线垂直；D 断口呈螺旋面、与轴线近似成45°。

(5)根据铸铁试件扭转破坏断口可以推断，铸铁的扭转破坏和什么因素有很大的关系？AA 最大拉应力；B 最小拉应力；C 最大剪应力；D 最小剪应力。

(6) 电阻应变片（简称电阻片或应变片）应用广泛，它是利用什么原理实现电测的？CA 压电；B 光的衍射；C 金属丝的电阻随机械变形而发生变化；D 当轴向压力达到某一临界值时，压杆失稳。

(7)冲击韧性的物理意义是A。

A 试样断裂过程中断面单位面积吸收的能量；B 试样断裂过程中断面吸收的能量；C 试样在冲击过程中受到的最大冲击力；D 试样在冲击过程中产生的最大变形。

(8) 矩形截面梁在截面B处沿铅垂对称轴和水平对称轴方向上分别作用F有，如图所示。

关于最大拉应力和最大压应力发生在危险截面AP的哪些点上，有4种答案，请判断 D 是正确的。

A 发生在a 点，发生在b 点；+maxσ-max σB 发生在c 点，发生在d 点；+maxσ-max σC 发生在b 点，发生在a 点；+max σ-max σD发生在d 点，发生在b 点。

+maxσ-max σ(9) 构件中危险点的应力状态如图所示。

构件为钢制：=45MPa ，=135MPa ，=0，=0，许用应力x σy σz σxy τ=160MPa 。

工程力学期末考试复习题一、选择题1. 静力学中，力的平衡条件是什么？A. 力的大小相等，方向相反B. 力的大小不等，方向相反C. 力的大小相等，方向任意D. 力的大小不等，方向任意2. 材料力学中，什么是弹性模量？A. 材料抵抗形变的能力B. 材料抵抗断裂的能力C. 材料抵抗压缩的能力D. 材料抵抗拉伸的能力3. 在受力构件中，哪些因素会影响构件的稳定性？A. 构件的长度B. 构件的材料C. 构件的截面形状D. 所有以上因素二、简答题1. 简述牛顿第三定律的内容及其在工程力学中的应用。

2. 描述应力和应变的概念，并解释它们之间的关系。

3. 解释什么是材料的屈服强度，并说明其在工程设计中的重要性。

三、计算题1. 一根直径为d的圆形杆，受到一个沿杆轴向的拉力P，求杆的轴向应力。

2. 一个矩形截面梁，宽为b，高为h，受到一个垂直于梁截面的集中力F，求梁的弯矩和截面的剪力。

3. 一个悬臂梁，长度为L，自由端受到一个垂直于梁的力P，求梁的挠度和转角。

四、分析题1. 请分析在不同载荷条件下，梁的变形特点及其对结构稳定性的影响。

2. 讨论材料的疲劳破坏机理，并说明如何通过设计来提高结构的疲劳寿命。

3. 描述在工程实践中，如何通过实验方法来确定材料的力学性能。

五、论述题1. 论述静力学在工程设计中的重要性，并举例说明其在实际工程问题中的应用。

2. 分析材料力学在现代工程领域中的作用，以及新材料发展对工程力学理论的影响。

3. 论述结构力学在桥梁、高层建筑等大型工程结构设计中的应用，并讨论其在抗震设计中的重要性。

结束语通过本次复习题的练习，希望能够帮助同学们巩固工程力学的基础知识，提高解决实际工程问题的能力。

希望同学们在期末考试中取得优异的成绩。

《工程力学》期末考试题库含答案一、选择题（每题2分，共20分）1. 在静力学中，力的三要素是指（）A. 力的大小、方向、作用点B. 力的大小、方向、作用线C. 力的大小、方向、作用面积D. 力的大小、方向、作用时间答案：A2. 平面汇交力系的平衡条件是（）A. 力的代数和为零B. 力的投影和为零C. 力矩的代数和为零D. 力矩的投影和为零答案：B3. 当物体受到两个大小相等、方向相反的力作用时，这两个力称为（）A. 静力B. 动力C. 平衡力D. 约束力答案：C4. 在平面力系中，力偶矩的单位是（）A. N·mB. N/mC. N·m²D. N·m³答案：A5. 在静力学中，约束分为（）A. 柔性约束和刚性约束B. 活动约束和固定约束C. 平面约束和空间约束D. 内部约束和外部约束答案：A6. 以下哪种约束属于固定约束（）A. 滑轮B. 滚轮C. 铰链D. 拉杆答案：C7. 柔性约束的约束力方向（）A. 沿着约束方向B. 垂直于约束方向C. 沿着接触面方向D. 垂直于接触面方向答案：B8. 在空间力系中，力对点之矩的向量表示（）A. 力的大小B. 力的方向C. 力的作用点D. 力矩的大小和方向答案：D9. 以下哪种情况下，物体一定处于平衡状态（）A. 受到两个力的作用B. 受到三个力的作用C. 受到四个力的作用D. 受到任意个力的作用答案：A10. 在空间力系中，力对轴之矩的向量表示（）A. 力的大小B. 力的方向C. 力的作用点D. 力矩的大小和方向答案：D二、填空题（每题2分，共20分）1. 在静力学中，力的三要素是______、______、______。

答案：大小、方向、作用点2. 平面汇交力系的平衡条件是______。

答案：力的投影和为零3. 物体受到两个大小相等、方向相反的力作用时，这两个力称为______。

答案：平衡力4. 在平面力系中，力偶矩的单位是______。

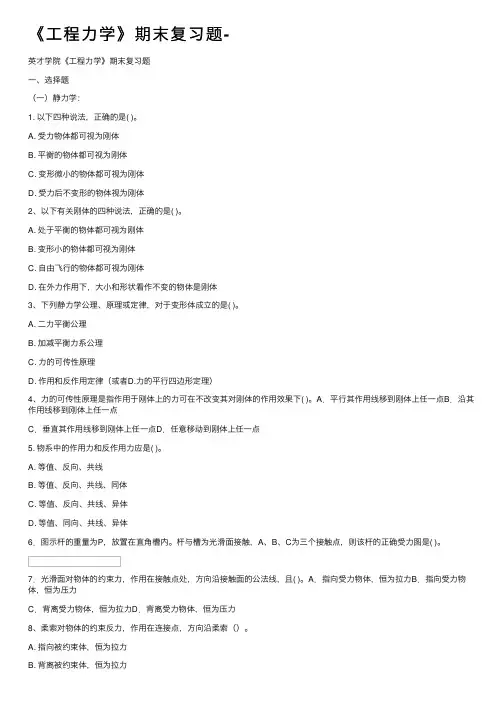

《⼯程⼒学》期末复习题-英才学院《⼯程⼒学》期末复习题⼀、选择题（⼀）静⼒学：1. 以下四种说法，正确的是( )。

A. 受⼒物体都可视为刚体B. 平衡的物体都可视为刚体C. 变形微⼩的物体都可视为刚体D. 受⼒后不变形的物体视为刚体2、以下有关刚体的四种说法，正确的是( )。

A. 处于平衡的物体都可视为刚体B. 变形⼩的物体都可视为刚体C. ⾃由飞⾏的物体都可视为刚体D. 在外⼒作⽤下，⼤⼩和形状看作不变的物体是刚体3、下列静⼒学公理、原理或定律，对于变形体成⽴的是( )。

A. ⼆⼒平衡公理B. 加减平衡⼒系公理C. ⼒的可传性原理D. 作⽤和反作⽤定律（或者D.⼒的平⾏四边形定理）4、⼒的可传性原理是指作⽤于刚体上的⼒可在不改变其对刚体的作⽤效果下( )。

A．平⾏其作⽤线移到刚体上任⼀点B．沿其作⽤线移到刚体上任⼀点C．垂直其作⽤线移到刚体上任⼀点D．任意移动到刚体上任⼀点5. 物系中的作⽤⼒和反作⽤⼒应是( )。

A. 等值、反向、共线B. 等值、反向、共线、同体C. 等值、反向、共线、异体D. 等值、同向、共线、异体6．图⽰杆的重量为P，放置在直⾓槽内。

杆与槽为光滑⾯接触，A、B、C为三个接触点，则该杆的正确受⼒图是( )。

7．光滑⾯对物体的约束⼒，作⽤在接触点处，⽅向沿接触⾯的公法线，且( )。

A．指向受⼒物体，恒为拉⼒B．指向受⼒物体，恒为压⼒C．背离受⼒物体，恒为拉⼒D．背离受⼒物体，恒为压⼒8、柔索对物体的约束反⼒，作⽤在连接点，⽅向沿柔索（）。

A. 指向被约束体，恒为拉⼒C. 指向被约束体，恒为压⼒D. 背离被约束体，恒为压⼒9、⼒偶（）。

A. 有合⼒B. 可以使物体移动和转动C.只能使物体转动D.可以和⼀个⼒等效10.⼒偶（）。

A. 可以使物体移动B.可以和⼀个⼒等效C. 只能使物体转动D.可以和⼀个⼒平衡11.平⾯⼀般⼒系向其作⽤平⾯内任意⼀点简化的最终结果可能是（）。

A.⼀个⼒，⼀个⼒偶，⼀个⼒与⼀个⼒偶，平衡B.⼀个⼒，⼀个⼒与⼀个⼒偶，平衡C.⼀个⼒偶，平衡D.⼀个⼒，⼀个⼒偶，平衡12、平⾯⼀般⼒系向⼀点O 简化结果，得到⼀个主⽮量RF '和⼀个主矩M O ，下列四种情况，属于平衡的应是( )。

《工程力学》复习题一、填空题1、工程力学包括、、和动力学的有关内容。

2、力的三要素是力的、、。

用符号表示力的单位是或。

３、力偶的三要素是力偶矩的、和。

用符号表示力偶矩的单位为或。

4、常见的约束类型有约束、约束、约束和固定端约束。

5、低碳钢拉伸时的大致可分为、、和阶段。

6、剪切变形的特点是工件受到一对大小、方向、作用线且相距很近的外力作用。

7、圆轴扭转的变形特点是：杆件的各横截面绕杆轴线发生相对，杆轴线始终保持。

8、平面弯曲变形的变形特点是杆的轴线被弯成一条。

9、静定梁可分为三种类型，即、和。

10、平面汇交力系平衡的解析条件是：力系中所有的力在投影的代数均为。

11、在工程中受拉伸的杆件，其共同的特点是：作用于杆件上的外力或外力的合力的作用线与构件轴线，杆件发生方向，伸长或压缩。

12、力矩的大小等于和的乘积。

通常规定力使物体绕矩心时力矩为正，反之为负。

13、大小，方向，作用线的两个力组成的力系，称为力偶。

力偶中二力之间的距离称为，力偶所在的平面称为。

14、力的平将作用在刚体某点的力平移到刚体上别指定一点，而不改变原力对刚体的作用效果，则必须附加一力偶，其力偶矩等于。

15、构件的强度是指的能力；构件的刚度是指的能力；构件的稳定性是指的能力。

二、判断题：（对的画“√”，错的画“×”）1、力的可传性定理，只适用于刚体。

（）2、两物体间相互作用的力总是同时存在，并且两力等值、反向共线，作用在同一个物体上。

（）3、力的大小等于零或力的作用线通过矩心时，力矩等于零。

（）4、力偶无合力，且力偶只能用力偶来等效。

（）5、柔体约束特点是限制物体沿绳索伸长方向的运动，只能给物体提供拉力。

（）6、二力杆的约束力不一沿杆件两端铰链中心的连线，指向固定。

（）7、截面法求轴力杆件受拉时轴力为负，受压时轴力为正。

（）8、常用的塑性指标有两个：伸长率和断面收缩率。

（）9、工程上通常把伸长率大于等于5%的材料称为塑性材料。

精选全文完整版可编辑修改工程力学复习题A一、折梯由AC 和BC 构成，这两部分各重120N ，在C 点用铰链联接，并用绳子在D 、E 点相互联结。

梯子放在光滑的水平地板上。

今销钉C 上悬挂Q=600N 的重物。

已知AC=BC=4m ，DC=EC=3 m ，∠CAB=60°。

求绳子的拉力。

二、求图示梁的支座反力、作内力图。

已知q ，a 。

三、图示T 形截面铸铁梁，载荷可在AC 上移动，c 为截面的形心。

已知材料的[σc ]=160 MPa ，[σt ]=40 MPa ，截面的惯性矩C Z I =104cm 4，y 1=10cm ，y 2=15cm ，P=32kN ，l =1.2m 。

（１）试校核该梁是否安全。

（２）若载荷不变，但将T 形截面倒置成为⊥形，该梁是否安全。

`四、求图示应力状态的主应力和最大切应力，并画出相应的三向应力圆。

五、求图示梁的约束反力、作内力图。

40MPa120MPa60MPaa2ABC2a工程力学复习题B一、AB、CD通过铰链C连接，受力如图。

已知：均布载荷q＝10kN/m，力偶矩m=40kN·m，不计梁自重。

求支座A、B、D的约束反力。

二、已知q，a，求梁的支座反力、作内力图。

三、图示⊥形截面铸铁梁，载荷及弯矩图如图，c为截面的形心。

已知材料的[σc]=160 MPa，[σt]=40 MPa，a=2m，P=44kN，q=12kN/m，y1=10cm，y2=15cm，截面的惯性矩I Z=1× 4cm4。

⑴试校核该梁是否安全。

⑵载荷不变，但将⊥形截面倒置成为T形，该梁是否安全。

四、（求图示应力状态的主应力和最大切应力，并画出相应的三向应力圆。

140MPa60MPa30MPa五、图示一转臂起重机架ABC，其中AB杆d1=80mm，BC杆d2=20 mm，材料均为 Q235钢，σp=200 MPa，σs=235 MPa，σb=400 MPa，E=200GPa，n=1.5，n st=4，试⑴确定最大起重载荷[G]。

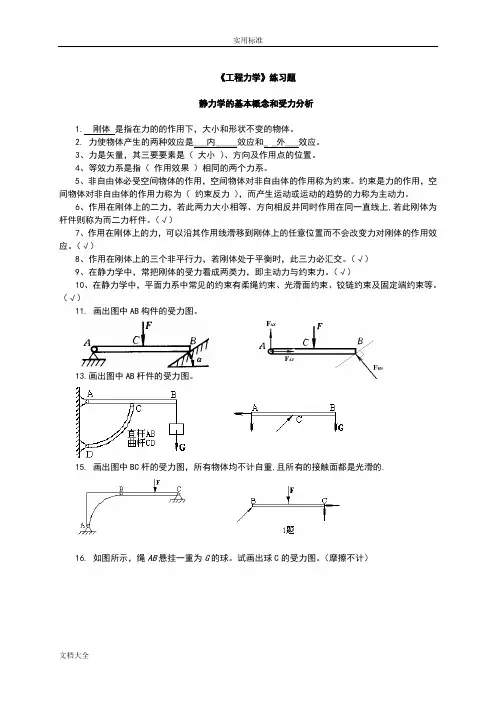

《工程力学》练习题静力学的基本概念和受力分析1. 刚体是指在力的的作用下，大小和形状不变的物体。

2. 力使物体产生的两种效应是___内_____效应和_ _外___效应。

3、力是矢量，其三要要素是（大小）、方向及作用点的位置。

4、等效力系是指（作用效果）相同的两个力系。

5、非自由体必受空间物体的作用，空间物体对非自由体的作用称为约束。

约束是力的作用，空间物体对非自由体的作用力称为（约束反力），而产生运动或运动的趋势的力称为主动力。

6、作用在刚体上的二力，若此两力大小相等、方向相反并同时作用在同一直线上,若此刚体为杆件则称为而二力杆件。

（√）7、作用在刚体上的力，可以沿其作用线滑移到刚体上的任意位置而不会改变力对刚体的作用效应。

（√）8、作用在刚体上的三个非平行力，若刚体处于平衡时，此三力必汇交。

（√）9、在静力学中，常把刚体的受力看成两类力，即主动力与约束力。

（√）10、在静力学中，平面力系中常见的约束有柔绳约束、光滑面约束、铰链约束及固定端约束等。

（√）11. 画出图中AB构件的受力图。

13.画出图中AB杆件的受力图。

15. 画出图中BC杆的受力图，所有物体均不计自重,且所有的接触面都是光滑的.16. 如图所示，绳AB悬挂一重为G的球。

试画出球C的受力图。

（摩擦不计）17 画出下列各图中物体A，构件AB，BC或ABC的受力图，未标重力的物体的重量不计，所有接触处均为光滑接触。

（a）（b）（c）（d）（e）（f）（g）18。

画出图中指定物体的受力图。

所有摩擦均不计，各物自重除图中已画出的外均不计。

（a）（b）（e）（f）平面汇交力系1 以下说法中正确的是( C ).A、物体在两个力作用下平衡的充分必要条件是这二力等值、反向、共线。

B、凡是受到两个力作用的刚体都是二力构件。

C、理论力学中主要研究力对物体的外效应。

D、力是滑移矢量，力沿其作用线滑移不会改变对物体的作用效应。

力矩和平面力偶系1. 力矩、力偶矩是度量物体绕某点（矩心）（转动效应）的物理量。

期末考试《工程力学》试卷一、选择题（每题1分，共6分）1.力偶中的两个力对作用面内任一点力矩的代数和恒等于()A.零B.2倍力矩C.力偶矩(正确答案)D.不确定2.作用同一在刚体上的两个力大小相等，方向相反，作用线相互平行且不重合，这两个力是()A.平衡力B.力偶(正确答案)C.作用与反作用力D.力矩3.两个大小为3N、4N的力合成一个力时，此合力最大值为()A.5NB.7N(正确答案)C.12ND.1N4.只限制物体任何方向的移动，不限制物体转动的支座称为()A.固定铰支座(正确答案)B.可动铰支座C.固定端D.光滑面5.在任何外力作用下，大小和形状保持不变的物体称（）A.固体B.变形体C.刚体(正确答案)D.匀质体6.在垂直于杆件轴线的两个平面内，作用一对大小相等、方向相反的力偶时，杆件会发生什么变形（）A.剪切B.轴向拉压C.扭转(正确答案)D.弯曲二、多选题（每题3分，共12分）7.杆件变形的基本形式有（）四种。

A.轴向拉伸或压缩(正确答案)B.剪切(正确答案)C.扭转(正确答案)D.弯曲(正确答案)8.力的三要素是（）。

A.大小(正确答案)B.方向(正确答案)C.作用点(正确答案)D.作用面9.固定端约束的约束反力包括（）。

A.两正交分力(正确答案)B.垂直于支撑面的力C.约束反力偶(正确答案)D.背离物体的力10.作用在刚体上的两个力使刚体处于平衡状态的充要条件是：这两个力（）。

A.等值(正确答案)B.反向(正确答案)C.平行D.共线(正确答案)三、判断题（每题2分，共16分）11.因为力偶中的两个力在任意坐标轴上的投影代数和都等于零，所以它本身就是一个平衡力系。

（）对错(正确答案)12.摩擦和磨损给机器带来能量的损耗，使机器产生损耗，工程师应当设计出没有摩擦的机器，以达不到磨损。

（）对错(正确答案)13.力的可传性仅仅适用于刚体，对于变形体则不适用。

（）对(正确答案)错14.分力一定比合力小。

《工程力学》期末复习题1选择题：(1) 下面哪一选项是材料的刚度指标？AA 弹性模量E；B 屈服极限σs；C 强度极限σb；D 断后伸长率(延伸率)δ。

(2) 下面哪一选项是材料的塑性指标？DA 弹性模量E；B 屈服极限σs；C 强度极限σb；D 断后伸长率(延伸率)δ。

(3) 在铸铁压缩试验中，破坏后的铸铁试样断口平滑呈韧性，与轴线近似成45°。

破坏前，该断口所在斜截面的应力有何特点？CA 拉应力最大；B 拉应力最小；C 剪应力最大；D 剪应力最小。

(4) 在铸铁扭转试验中，铸铁断口的形态是什么样的？DA 断口平齐、与轴线垂直；B 断口平齐、与轴线近似成45°；C 断口呈螺旋面、与轴线垂直；D断口呈螺旋面、与轴线近似成45°。

(5) 根据铸铁试件扭转破坏断口可以推断，铸铁的扭转破坏和什么因素有很大的关系？ AA 最大拉应力；B 最小拉应力；C 最大剪应力；D 最小剪应力。

(6) 电阻应变片（简称电阻片或应变片）应用广泛，它是利用什么原理实现电测的？C A 压电；B 光的衍射；C 金属丝的电阻随机械变形而发生变化；D 当轴向压力达到某一临界值时，压杆失稳。

(7) 冲击韧性的物理意义是A 。

A 试样断裂过程中断面单位面积吸收的能量；B 试样断裂过程中断面吸收的能量；C 试样在冲击过程中受到的最大冲击力；D 试样在冲击过程中产生的最大变形。

(8) 矩形截面梁在截面B 处沿铅垂对称轴和水平对称轴方向上分别作用有P F ，如图所示。

关于最大拉应力和最大压应力发生在危险截面A 的哪些点上，有4种答案，请判断 D 是正确的。

A +max σ发生在a 点，-max σ发生在b 点；B +max σ发生在c 点，-max σ发生在d 点； C +max σ发生在b 点，-max σ发生在a 点； D +max σ发生在d 点，-max σ发生在b 点。

(9) 构件中危险点的应力状态如图所示。

第1页 共4页 第2页 共4页专业： 层次： 班级： 座号： 学号： 姓名：······························密···················封·····················线·······························2020-2021学年度第二学期期末考试《工程力学》试题(时间120分钟)题号 一 二 三 四 五 六 总分 复核人 得分1．某刚体连续加上（或减去）若干个平衡力系，对该刚体的作用效应（ ）。

A ． 不变；B ．不一定改变；C ．改变；D ．可能改变。

2．力使物体绕定点转动的效果用（ ）来度量。

A ． 力矩；B ．力偶矩；C ．力的大小和方向；D ．力对轴之矩。

《工程力学》复习题及答案一、填空题1、平面汇交力系平衡的解析条件为力系中所有各力在两个坐标轴中投影的代数和都等于0 ，其表达式为∑F ix 和∑F iy=0。

2、一个力系的合力不为零，而∑FX=0，则该合力R必平行Y轴或垂直于X轴。

3、用力拧紧螺帽，其拧紧的程度不仅与力的＿大小＿有关，而且与力的作用线到螺帽中心的距离有关。

此外还与力的作用方向有关。

4、大小相等，方向相反，作用线平行且不重合的二力组成的力系，称为力偶，可记作（F，F’）。

力偶中二力之间的垂直距离，称为力偶臂。

力偶所在的平面，称为力偶作用平面。

5、平面任意力系的平衡条件为，力系中所有各力在两个不同方向的坐标轴X、Y上投影的代数和等于零；力系中所有的力对平面内一点的矩的代数和等于零。

6、用截面法求得圆轴的扭矩表示圆轴扭转时的内力＿，用符号T表示，其正负则可以用右手螺旋法则来判定。

四、综合概念题1、试比较常见的几种约束，按表列项目填入相应的栏内。

2、比较平面汇交力系与平面平行力系的平衡条件，平衡方程及其应用特点。

3、比较静摩擦与动摩擦，找出它们的区别与联系，填入表内。

五、计算题12、图示简易起重机用钢丝绳吊起重力G=2kN 的重物，不计杆件自重、磨擦及滑轮大小，A 、B 、C 三处简化为铰链连接；求杆AB 和AC 所受的力。

① 受力图 ② 坐标 ③ 方程 ④ 解方程 ⑤ 答：解：∑F X =0F AC ·Sin30°- F AB ·sin60°- F AD ·cos15°=0 ——① F AC · Cos30°+ F AB ·Cos60°-G- Sin15°·F AD =0 ——②F AD=G由①，②式解：-0.414KN，-3.15KN3、如图所示，行动式起重机不计平衡锤的重为P = 500 kN，其重心在离右轨1.5m处。

《工程力学》期末复习题一、选择题1. 静力学中，力的三要素包括：A. 大小、方向、作用点B. 大小、方向、作用线C. 大小、作用线、作用面D. 作用点、作用线、作用面2. 以下哪项不是材料力学性质的基本要求：A. 强度B. 硬度C. 韧性D. 弹性3. 根据胡克定律，弹簧的弹性力与弹簧的形变成正比，其表达式为：A. F = kxB. F = x/kC. F = k/xD. F = x * k4. 在材料力学中，材料的弹性模量E与剪切模量G的关系是：A. E = 2GB. E = 3GC. E = 2(1+ν)GD. E = 3(1-2ν)G5. 梁的弯曲理论中，梁的挠度与弯矩成正比，与截面的惯性矩成反比，其关系可以表示为：A. w = M * IB. w = 1/M * IC. w = M / ID. w = 1/I * M二、填空题6. 静力平衡的条件是________、________、________。

7. 材料力学中的应力定义为________，其单位是________。

8. 材料在受到拉伸时，其弹性模量E可以通过公式________来计算。

9. 根据材料力学，当材料的应力超过其________时，材料将发生永久变形。

10. 梁的剪力图和弯矩图是分析结构________的重要工具。

三、简答题11. 简述材料力学中材料的三种基本变形类型。

12. 解释什么是材料的屈服强度，并说明其在工程设计中的重要性。

13. 描述梁在受到集中力作用时的弯曲过程，并解释如何通过弯矩图来确定梁的最大挠度。

四、计算题14. 一根长L=5m，截面积A=0.02m²的钢梁，受到一个集中力P=10kN 作用在梁的中点。

假设梁的弹性模量E=200GPa，求梁在该集中力作用下的挠度。

15. 一块长方体材料，其尺寸为l=2m，b=0.5m，h=0.2m，受到一个均匀分布载荷q=5kN/m。

求该材料在载荷作用下的最大正应力和剪应力。

工程力学期末考(共18页) -本页仅作为预览文档封面，使用时请删除本页-工程力学（一）期末复习题一、填空题1. 在材料力学中，为了简化对问题的研究，特对变形固体作出三个假设，分别为，，。

答案：连续性，均匀性，各向同性2. 图中分布力的合力的大小为，对点A之矩大小为。

ql (顺时针)答案：/2()ql↓，2/3知识点解析：本题考查分布力大小及合力作用点的计算，三角形分布力合理大小为三角形的面积，合力作用点为形心处。

3. 将圆截面压杆改为面积相等的圆环截面压杆，其他条件不变，则其柔度将，临界荷载将。

答案：降低，增大知识点解析：本题考查压杆柔度和临界荷载与截面形状的关系，将圆截面压杆改为面积相等的圆环截面压杆，截面惯性矩增大，柔度降低而临界荷载增大。

4. 对于空间力偶系，独立的平衡方程个数为。

答案：3个知识点解析：空间力偶系独立平衡方程的个数5. 解决超静定问题需要采用变形体模型，进行力、变形以及关系的研究三方面的分析工作。

答案：力与变形6. 图示销钉受轴向拉力P作用，尺寸如图所示，则销钉内的剪应力τ=，支σ=。

承面的挤压应力bs23 答案：P dh π，()224P D d π-知识点解析：本题考查连接件剪应力与挤压应力的计算。

7. 一受扭圆棒如图4所示，其m －m 截面上的扭矩等于 ，若该圆棒直径为d ，则其扭转时横截面上最大切应力max = 。

图4答案：M -，348M dπ 知识点解析:本题考查圆轴扭转时扭矩和切应力的计算方法，首先取隔离体，根据扭矩平衡和右手螺旋法则计算出m －m 截面的扭矩为M -，根据切应力计算公式计算出截面的最大切应力max =348M d π。

8. 图5示阶梯杆AD 受三个集中力F 作用，设AB 、BC 、CD 段的横截面面积分别为A 、2A 、3A ，则三段杆的横截面上轴力 ，正应力 。

图5答案：不相等，相等知识点解析：本题考查受拉杆件内力和应力的计算，首先分段取隔离体计算出AB 、BC 、CD 三段杆所受轴力分别为F 、2F 、3F ，正应力为轴力除以受力面积，三段杆正应力均为F/A 。

2023年课程考试复习题及参考答案一、填空题：1. 受力后几何形状和尺寸均保持不变的物体称为刚体。

2. 构件抵抗破坏的能力称为强度。

3. 圆轴扭转时，横截面上各点的切应力与其到圆心的距离成正比。

段的横截面面积分别为2A和A ,弹性模量为E ,则杆中最大正应力为5F/2A-..JFAB(I■a■-1■a■I15. 梁上作用集中力处，其剪力图在该位置有突变16. 光滑接触面约束的约束力沿接触面的公法线4. 梁上作用着均布载荷，该段梁上的弯矩图为抛物线二次指向物体。

5. 偏心压缩为轴向压缩与弯曲6. 柔索的约束反力沿柔索轴线7. 构件保持原有平衡状态的组合变形。

离开物体。

的能力称为稳定性。

8. 力对轴之矩在力与轴相交或平行情况下为零。

9. 梁的中性层与横截面的交线称为中性轴最大切应力是lOOMPa10. 图所示点的应力状态，其11. 物体在外力作用下产生两种效应分别是变形效应与运动效应（外效应）。

12. 外力解除后可消失的变形，称为弹性变形13. 力偶对任意点之矩都相等17. 外力解除后不能消失的变形，称为塑性变形18. 平面任意力系平衡方程的三矩式，只有满足三个矩心塑性变形的条件时，才千成为力系平衡的充要条件。

置在C点处。

19. 图所示，梁最大拉应力的位20. 图所示点的应力状态，已知材料的许用正应力[0]'其第三强度理论强度条件是2,x :::=:;[o ]口—21. 物体相对千地球处在静止或匀速直线运动状态，称为平衡14. 阶梯杆受力如图所示，设A B 和B C22. 在截面突变的位置存在应力集中现象。

23. 梁上作用集中力偶位置处其弯矩图在该位置有变突心。

已知Iz =60125000mm4,y C =157. 5mm, 材料许用压应力[a c] =160MP a , 许用拉应力[at ] =40MP a 。

试求：心画梁的剪力图、弯矩图。

＠按正应力强度条件校核梁的强度。

24. 图所示点的应力状态，已知材料的许用正应力[CT ], 其第三强度理论的强度条件是" 眉．...".t1 I IIII，_______ .,. __ , ------q一lOkN/m2m土3m—z -25. 临界应力的欧拉公式只合用千细长杆。
