通力电梯参数大盘点

通力电梯参数
通力电梯（TAC）公司是专业生产和销售智能电梯和扶梯的国际化企业，可提供多种
电梯解决方案，其中：
电梯选型：采用变频容量控制技术，可满足多种型号的电梯的需求，其电力有3000KG、4500KG、5500KG、7000 KG、 9000KG，最高可达10000KG。

持久性能强，可实现节能降耗；
安全性：采用自锁门控制、精度控制和超速救援系统等安全保护装置，可有效保护乘
客安全；
内部结构：可根据客户要求定制各类电梯壳体，包括玻璃幕墙、木质壳体、不锈钢壳
体等；
控制系统：采用具有高性能、高可靠性和高精度的控制系统，提供高质量的乘客服务；
性能参数：通力电梯提供的电梯的楼层高度有3.3M、3.6M、4M、4.3M、4.6M，有
1400KG、1600KG、1800KG、2000KG、2200KG、4500KG、5000KG、6000KG、7000KG、8000KG、9000KG、10000KG等多种载重。

而速度范围从0.4m/s到4.0m/s，可以根据不同的项目来
选择不同的速度。

层间停靠：通力电梯可以根据客户要求提供止边门，以及覆盖ギ米围绕停车越过层间
距离，尽量减少层间运行时间；
安装调试：通力电梯通过专业技术人员进行现场安装和调试，确保电梯运营稳定可靠。

以上是有关通力电梯的参数，是当今市场上普遍应用的易操作的电梯，其设计有可靠
安全、能耗小、运行稳定等特点，受到广大客户的一致好评。

☆对重侧置方案日期：2012年3月注：1、上述住宅电梯技术规格表适用于载重量≤1000kg、速度≤2.5m/s、轿厢高度≤2400mm的电梯。

2、上述井道尺寸及底坑深度、顶层高度，机房高度为通力电梯标准尺寸，实际尺寸只要大于等于上述尺寸即可满足要求。

3、上述速度≤2.5 m/s，包括：2.5 m/s、2.0 m/s 、1.75m/s、1.6m/s、1.0m/s五种速度。

4、上述井道顶层高度按轿厢高度2400计算。

如轿厢高度为2300，则顶层高度相应减少100；如轿厢高度为2200，则顶层高度相应减少200。

5、常规住宅电梯，载重量800公斤，开门宽度采用800mm；载重量1000公斤，开门宽度采用900mm。

6、如电梯使用场所为商务楼或电梯速度＞2.5m/s，请及时联系。

上述底坑深度标准值均基于PVC地板计算。

如需预留地板装潢，请及时联系。

☆对重后置方案日期：2012年3月注：1、上述电梯技术规格表适用于载重量≤1150kg、速度≤2.5m/s、轿厢高度≤2400mm的电梯。

2、上述井道尺寸及底坑深度、顶层高度，机房高度为通力电梯标准尺寸，实际尺寸只要大于等于上述尺寸即可满足要求。

3、上述速度≤2.5m/s，包括：2.5m/s 、2.0 m/s 、1.75m/s、1.6m/s、1.0m/s五种速度。

4、上述井道顶层高度按轿厢高度2400计算。

如轿厢高度为2300，则顶层高度相应减少100；如轿厢高度为2200，则顶层高度相应减少200。

5、如电梯使用场所为商务楼或电梯速度＞2.5m/s，请及时联系。

上述底坑深度标准值均基于PVC地板计算。

如需预留地板装潢，请及时联系。

通力电梯设备参数表1、曳引机：名称单位数量型号/规格/尺寸无齿轮曳引机PC1MX10，永磁同步电机，功率9.3KW,速度1.6m/s,曳引轮直径480mm,重量370KG,长1040mm宽240mm高1170mm无齿轮曳引机PC1MX14，永磁同步电机，功率16.2KW,速度2.0m/s,曳引轮直径520mm,重量530KG,长1077mm宽316mm高1119mm2、电梯结构名称单位数量型号/规格/尺寸轿厢及井道结构PC1无机房，曳引比2:1，含底梁、轿厢、立柱、返绳装置、对重架、主导轨、副导轨、缓冲器、限速器及安全钳联动装置、钢结构井道等，长约2500mm*宽约2500mm*高约3300mm3、厅/轿门联动装置名称单位数量型号/规格/尺寸厅/轿门及门机整套SET3威特，AMD中分，开门宽度900mm，门板高度1000mm，门机型号D1.5，材质喷漆钢板，含机架及万向轮厅门整套SET3威特，AMD中分，开门宽度900mm，门板高度1000mm，材质喷漆钢板，含机架及万向轮厅门整套SET3威特，Augusta，开门宽度900mm，门板高度1000mm，材质喷漆钢板，含机架及万向轮厅门整套SET3NBSL，开门宽度900mm，门板高度1000mm，材质喷漆钢板，含机架及万向轮4、电梯部件名称单位数量型号/规格/尺寸限速器PC2型号OL35,速度1.6M/S，绳轮直径6MM，左置，直板底座安全钳PC2型号AQ11，适用速度0.25-2.5M/S，载重量2900-5200Kg缓冲器PC2聚氨酯，型号HP8108，适用速度V＝1m/s，额定载荷600-1800KG缓冲器PC2油压，型号YH29/425,适用速度V＝2.5 m/s，额定载荷900-5000KG5、滑动导靴8、工具名称单位数量型号/规格/尺寸电梯成套维保工具PC10详见工具清单1扶梯成套维保工具PC10详见工具清单2可移动工具车PC10世达95118,带万向轮,三层抽屉工具清单1-电梯成套维保工具工具清单2-扶梯成套维保工具。

实用标准文案
E1 故障历史记录显示最近的故障情况
E2 清除故障记录重置故障记录,清除内存
菜单子菜单功能注
d 驱动故障参看故障代码表
菜单子菜单功能注代码含义(斜体表示默认值必备
1-1 主楼层选择主楼层(1楼层号
1-2 控制方式集选方式选择:1=SBC 单按钮控制:2=DC 下集选:3=FC 全集
选:4=PB 按钮控制门系统
1-10 开门时间相应普通楼层的内指信号时,从门完全打开至开始关门时的时间(5S单位秒(1--60
1-11 重新开门时间重开门后,从门完全打开至重新开始关门的时间(20单位0.1 秒(1—99
1-12 激活ADO 激活提前开门功能0=关闭:1=激活
1-13 强迫关门如果在一段选定的时间内关门受阻,门将以较慢的速度响蜂鸣关门,此时,只有关门力限制器起作用,强迫关门持续到关门结束,0=关闭;1=有效;2=NUD
1-14 强迫关门时间限制设置开始强迫关门的时间(20单位秒(1--60
1-15 新内指登记快速关门开门或门已打开时,按下按钮可以缩短开门时间单位0.1 秒。

0=无该功能(0-99
1-16 光眼延时设置光眼被挡到重新关门的时间(0-9920 单位0.1 秒。

0=无该功能(0-99
1-17 光眼正常快速关门设置光眼正常后快速关门0=无1=有
文档大全。

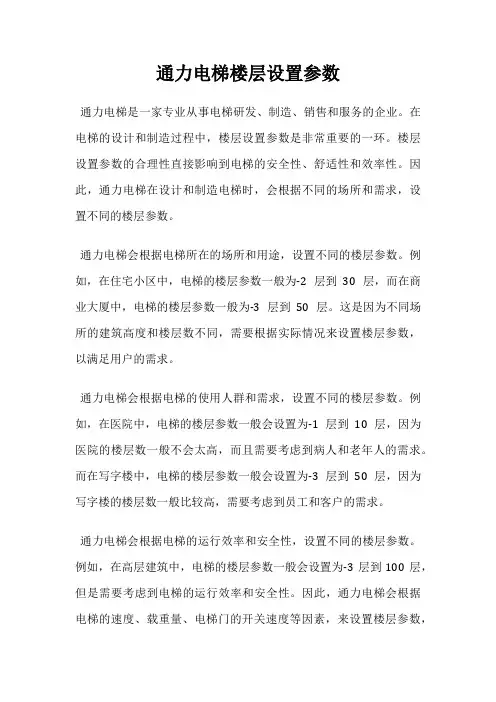

通力电梯楼层设置参数
通力电梯是一家专业从事电梯研发、制造、销售和服务的企业。

在电梯的设计和制造过程中，楼层设置参数是非常重要的一环。

楼层设置参数的合理性直接影响到电梯的安全性、舒适性和效率性。

因此，通力电梯在设计和制造电梯时，会根据不同的场所和需求，设置不同的楼层参数。

通力电梯会根据电梯所在的场所和用途，设置不同的楼层参数。

例如，在住宅小区中，电梯的楼层参数一般为-2层到30层，而在商业大厦中，电梯的楼层参数一般为-3层到50层。

这是因为不同场所的建筑高度和楼层数不同，需要根据实际情况来设置楼层参数，以满足用户的需求。

通力电梯会根据电梯的使用人群和需求，设置不同的楼层参数。

例如，在医院中，电梯的楼层参数一般会设置为-1层到10层，因为医院的楼层数一般不会太高，而且需要考虑到病人和老年人的需求。

而在写字楼中，电梯的楼层参数一般会设置为-3层到50层，因为写字楼的楼层数一般比较高，需要考虑到员工和客户的需求。

通力电梯会根据电梯的运行效率和安全性，设置不同的楼层参数。

例如，在高层建筑中，电梯的楼层参数一般会设置为-3层到100层，但是需要考虑到电梯的运行效率和安全性。

因此，通力电梯会根据电梯的速度、载重量、电梯门的开关速度等因素，来设置楼层参数，
以保证电梯的运行效率和安全性。

通力电梯在设计和制造电梯时，会根据不同的场所、使用人群和需求，设置不同的楼层参数。

这些参数的合理性直接影响到电梯的安全性、舒适性和效率性。

因此，通力电梯会严格按照国家标准和行业标准来设置楼层参数，以保证电梯的质量和安全性。

基本设置菜单功能说明备注 1-1 基站 1－N 1-2 控制方式 1＝SBC单按钮2＝DC下集选3＝FC全集选4＝PB按钮 1-10 开门时间门完全打开到开始关门单位秒 (1－60 1-11 重开门时间重开门后门完全打开到开始关门的时间单位0.1秒 (1-99 1-12 激活ADO 提前开门 0 关 1 开 1-13 强迫关门门被阻挡一定时间后门以较大的力缓慢关闭 0 关 1 开 1-14 强迫关门限制设置门被阻挡后开始关门的时间单位秒 (10-60 1-15 新内选快速关门重开门后轿内有新内选时门快速关闭 0 关 1 开 (0.1-99秒 1-16 光眼延时门在关闭时光眼被阻挡后再关门时间单位0.1秒 (0-99 1-17 光眼正常快速关门光眼被阻挡后,当光眼正常时门快速关闭 0 关 1 开 1-18 禁止同时开门当有前后门时 1 A门开 2 B门开 3同时开 1-19 对开门有无对开门 0 无 1 有 1-20 门铃为盲人选择门铃 0 无 1 有 1-21 扩展重开门时间 0=按钮(有扩展重开门时间 1=开关有蜂鸣器 2=开关无蜂鸣器 1-22 1-30 停梯楼层 1-31 停梯开门 0关 1A开2B开 3AB开 1-32 停梯时间电梯空闲多长时间启动停梯单位秒(1-99 1-33 停梯方式 0=关 1=单台停梯 2=群组 1-34 自动从特定层派梯空闲时电梯离开层 0回主楼层NN=指定楼层 1-35 自动返回特定楼层 1-40 允许反向内选 0=关 1=开 1-41 删除错误内选当两个内选无人进出时删除内选 0=关 1=开 1-42 内选蜂鸣器 0=关 1=开 1-43 忽略新外选电梯有很久没有响应的内选时忽略新的外选 1-44 司机模式选择 1-45 锁定呼梯类型 0=关 1=内呼锁定 2=外呼锁定 1-46 1-47 1-50 电梯组群编号并联时电梯编号,主梯为1 1-51 1-52 1-53 外呼重开门次数 1=1次 2=2次 3=REOHK 1-54 最低楼层 1-55 EMC的组号 1-59 消防保留层 0-NN 1-60 消防楼层 1-61 地区法规 1-62 消防类型 0无消防 1frd 2frd门关 3fid 门开 4frd和fid门关 5frd和fid门开 ( fid消防检测frd消防运行 1-63 在消防返回层开门 1=A 2=B 3=A+B 4=B 1-64 紧急返回楼层 0-NN 0=下一个可能的楼层 1-65 紧急返回楼层门 0=关 1=A开 2=开 3=A+B开 1-66 防火门 0=无FPD 1=有FPD 1-67 EPS电源 0=外部 1-6=内置EPS 1-68 最多电梯台数允许紧急返回和服务的电梯台数 0-6 1-70 满裁百分比 1-71 轿顶检修限位 0=77U/N1=77U 2=77N 3=不停 1-72 锁梯时停止层 1-73 锁梯门位置 0=关 1=A开 2=B开3=A+B开 1-74 优先外呼服务方式 0=无 1=PRL LA 2=PRL LO 3=PRL HA 4=PRL HO 5=HELA 6=HELO 1-75 轿厢风扇省电 0=无 1-59分钟 1-76 轿厢照明省电 0=无1-59分钟 1-77 轿厢照明电压监控 0=无 1=开 1-78 照明电流监控 1-79 1-80主层强制停车 0不 1=下行 2=上行 3=上下行 1-81 经过楼层时的信号响声提示(轿厢过某层或在某层 0=关 1=开 1-82 到站钟类型 0关 1开 2提前闪(LALAB 3提前闪(LALDN 1-83 超载灯闪烁指示 0=关 1=开 1-84 内选优先 PRC LCE COB输入XC16 1=普通PRCK 2=PRCB 3=PRCCS 菜单功能说明备注 1-85 1-86 地震 1-87 应急电池 1-88 1-89 1-90 1-91 DOM CS选项 0 1 1-92 1-93 1-94 1-99 重置厂方设置对菜单2无效 2-1 马达型号 05=MX05 06=MX06 10=MX10 2-2 不准驱动 2-3 加加速度加加速度,圆化加速度,恒速和减速 0=0.6 1=0.8 2=1 3=1.2 2-4 加速度 0=0.4 1=0.52=0.65 2-5 额定速度 0=0.5 1=0.63 2=0.8 3=1.0 4=1.2 2-6 K4马达电压 K4设置电压与HZ之间的比率0=0.229…15=0.318 0.006一级 2-7 K3高的负载补偿有载启动时的附加电压0=0.096…15=0.143 0.003一级 2-8 K2低的负载补偿有载启动时的附加电压0=0.083…15=0.216 2-9 K1最小电压马达最小电压0=0.0080…15=0.0210 2-10 D 参数速度误差比例 0=0.5 2=1.2 3=2.0 4=2.7 5=3.5 6=4.5 7=5.5 2-11 启动延时制动器松闸与主继电器激活电梯启动之间的时间隔 0=75 1=100 2=150 3=200 4=250 菜单功能说明备注 3-1 改七段数码字符轿厢和厅外显示,对应设置为多少即为多少(311 3-2 改代码改代码数字和字符的ASCLL码(0-255 3-3 3-4 3-5 3-6 4-1 电梯运行模式(0-18 0=NOR正常 1=INS检修 2=SYNC同步 3=FIR消防 4=EPD应急电源 5=ATS司机 6=PRLL 8=PAD迫梯 10=OSS锁梯 11=PRC 15=PRLH*/HEL 16=EAQ 17=FRE 18=轿厢照明电压监控 4-2 启动次数 4-3 开门次数 4-4 V3F温度 4-10 LECCPU版本4-11 V#F25/16ES SW版本 4-12 LCE版本 4-20 DTS时间显示驱动时间监控触发值4-21 运行试验外呼必须连接且有效 0=全程 1=底层起每隔一层 2=随机 5-1 称重 5-2 井道设定学车,读楼层,显示SETUP 1=SETUP开始 5-3 5-4。

通力电梯有限公司中国工厂地址：江苏省昆山市控制系统：(KONE LCE 型)智能控制，串行传输系统（通力自主研发）变频器：VVVF变频控制系统（通力自主研发）马达：EcoDisc 曳引机(碟式轴向马达)直线电动机（通力自主研发）迅达电梯有限公司中国工厂地址：江苏省苏州市控制系统：电脑智能控制，串行传输系统（迅达自主研发）变频器：VVVF变频控制系统（迅达自主研发）马达：永磁同步径向马达（国内采购其他厂家产品，现用上海安川主机）沈阳东芝电梯公司中国工厂地址：沈阳市控制系统：电脑智能控制，串行传输系统（自主研发）变频器：VVVF变频控制系统（自主研发）马达：永磁同步径向马达（国内采购其他厂家产品）永大电梯公司中国工厂地址：上海市控制系统：电脑智能控制，串行传输系统（台湾自主研发）变频器：VVVF变频控制系统（自主研发）马达：永磁同步径向马达（国内采购其他厂家产品）星玛电梯公司中国工厂地址：大连市控制系统：电脑智能控制，串行传输系统（自主研发）变频器：VVVF变频控制系统（自主研发）马达：永磁同步径向马达（国内采购其他厂家产品）天奥电梯公司中国工厂地址：天津市控制系统：电脑智能控制，串行传输系统（自主研发）变频器：VVVF变频控制系统（自主研发）马达：永磁同步径向马达（沈阳工业大学和沈阳蓝光公司合作研发与天津奥的斯合作在天津生产）上海富士电梯公司中国工厂地址：上海市控制系统：电脑或PLC智能控制，串行传输系统（国内采购）变频器：VVVF变频控制系统（国内采购）马达：永磁同步径向马达（国内采购）综合以上各厂家技术参数，控制系统的控制原理基本相同。

变频器只有通力是自主研发的，且与之碟式马达相配的，其他厂家变频器是在原来有齿轮电梯的基础上改进的，现在用于无齿轮电梯，会存在一些技术弊端。

关于马达，通力电梯为轴向马达，功率因数为0 .95,其他厂家为径向马达,功率因数为0.85～0.9 .故通力与其他厂家相比较，马达功率减小约20％，额定电流减小约30％。

☆对重侧置方案日期：2012年3月注：1、上述住宅电梯技术规格表适用于载重量≤1000kg、速度≤2.5m/s、轿厢高度≤2400mm的电梯。

2、上述井道尺寸及底坑深度、顶层高度，机房高度为通力电梯标准尺寸，实际尺寸只要大于等于上述尺寸即可满足要求。

3、上述速度≤2.5 m/s，包括：2.5 m/s、2.0 m/s 、1.75m/s、1.6m/s、1.0m/s五种速度。

4、上述井道顶层高度按轿厢高度2400计算。

如轿厢高度为2300，则顶层高度相应减少100；如轿厢高度为2200，则顶层高度相应减少200。

5、常规住宅电梯，载重量800公斤，开门宽度采用800mm；载重量1000公斤，开门宽度采用900mm。

6、如电梯使用场所为商务楼或电梯速度＞2.5m/s，请及时联系。

上述底坑深度标准值均基于PVC地板计算。

如需预留地板装潢，请及时联系。

☆对重后置方案日期：2012年3月注：1、上述电梯技术规格表适用于载重量≤1150kg、速度≤2.5m/s、轿厢高度≤2400mm的电梯。

2、上述井道尺寸及底坑深度、顶层高度，机房高度为通力电梯标准尺寸，实际尺寸只要大于等于上述尺寸即可满足要求。

3、上述速度≤2.5m/s，包括：2.5m/s 、2.0 m/s 、1.75m/s、1.6m/s、1.0m/s五种速度。

4、上述井道顶层高度按轿厢高度2400计算。

如轿厢高度为2300，则顶层高度相应减少100；如轿厢高度为2200，则顶层高度相应减少200。

5、如电梯使用场所为商务楼或电梯速度＞2.5m/s，请及时联系。

上述底坑深度标准值均基于PVC地板计算。

如需预留地板装潢，请及时联系。
