防倒吸装置小结

防倒吸装置原理
防倒吸装置是一种安全设备，用于防止建筑物或机械设备发生倒塌或倒退。

其原理是通过增加物体的稳定性和阻力，使其能够抵抗外部力的作用，从而保持其稳定性。

一种常见的防倒吸装置是地基增强技术。

在建筑物的地基部分，采取一系列增强措施，如加固土壤、设置地基承台等，从而增加建筑物的承重能力和稳定性。

这样，在外部力的作用下，建筑物不容易发生倒塌。

另一种常见的防倒吸装置是倒退制动器。

在一些需要防止机械设备倒退的场合，通常会安装倒退制动器。

它通常由制动盘、制动蹄和制动系统组成。

当机械设备倾斜或倒退时，制动盘会与制动蹄接触，并通过制动系统施加制动力，从而防止机械设备进一步倒退。

无论是地基增强技术还是倒退制动器，它们的原理都是为了增加物体的稳定性和阻力，从而防止倒塌或倒退。

通过这些防倒吸装置的使用，可以提高建筑物和机械设备的安全性，减少意外事故的发生。

漏斗防倒吸装置原理漏斗是我们日常生活中常用的物品，它可以将物质从一个容器中倾倒到另一个容器中，非常方便。

但是，有时候我们会发现在倾倒过程中，液体会倒流回去，这就是所谓的“倒吸现象”。

这种现象不仅会浪费物质，还会造成一定的危害。

为了解决这个问题，人们发明了漏斗防倒吸装置。

漏斗防倒吸装置的原理是利用了气体的物理性质。

在漏斗的倾倒过程中，液体会流动到漏斗的出口处，而此时漏斗内部的空气会被排出。

如果没有防倒吸装置，当液体流到漏斗出口时，由于液体的重力作用，会形成一个负压区域，使得漏斗内部的空气被吸入，从而导致倒吸现象的发生。

而防倒吸装置的作用就是在液体流到漏斗出口时，让空气从外部进入漏斗，从而避免了负压区域的形成，防止了倒吸现象的发生。

漏斗防倒吸装置的结构比较简单，一般由三个部分组成：漏斗本体、防倒吸管和防倒吸球。

漏斗本体是漏斗的主体部分，它的形状和普通漏斗一样，可以将物质从一个容器中倾倒到另一个容器中。

防倒吸管是一根细长的管子，一端连接着漏斗的出口，另一端则伸出漏斗外部。

防倒吸球则是一个小球，通常是由橡胶或硅胶等材料制成，它可以在防倒吸管内部自由滑动。

当液体流到漏斗出口时，防倒吸球会被液体推动，从而滑动到防倒吸管的入口处。

此时，漏斗内部的空气就可以通过防倒吸管进入漏斗，避免了负压区域的形成。

当液体倾倒完毕后，防倒吸球会被重力作用推回到防倒吸管的出口处，从而防止了空气从漏斗出口进入的情况发生。

漏斗防倒吸装置的应用非常广泛，不仅可以用于日常生活中的倾倒操作，还可以用于实验室中的化学试剂倾倒等操作。

在化学试剂倾倒操作中，由于试剂的性质比较特殊，如果发生倒吸现象，不仅会浪费试剂，还会对实验人员的健康造成危害。

因此，在化学试剂倾倒操作中，漏斗防倒吸装置的作用就显得尤为重要。

漏斗防倒吸装置的原理是利用了气体的物理性质，通过让空气从外部进入漏斗，避免了负压区域的形成，从而防止了倒吸现象的发生。

漏斗防倒吸装置的应用非常广泛，可以用于日常生活中的倾倒操作，也可以用于实验室中的化学试剂倾倒等操作。

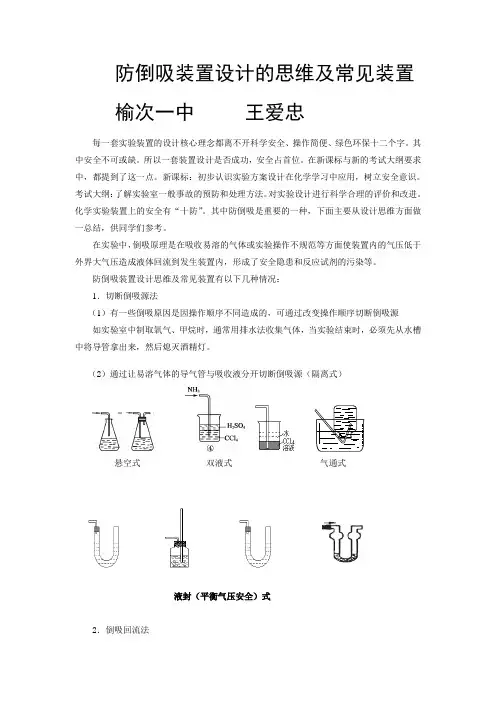

防倒吸装置设计的思维及常见装置榆次一中王爱忠每一套实验装置的设计核心理念都离不开科学安全、操作简便、绿色环保十二个字。

其中安全不可或缺。

所以一套装置设计是否成功，安全占首位。

在新课标与新的考试大纲要求中，都提到了这一点。

新课标：初步认识实验方案设计在化学学习中应用，树立安全意识。

考试大纲：了解实验室一般事故的预防和处理方法。

对实验设计进行科学合理的评价和改进。

化学实验装置上的安全有“十防”。

其中防倒吸是重要的一种，下面主要从设计思维方面做一总结，供同学们参考。

在实验中，倒吸原理是在吸收易溶的气体或实验操作不规范等方面使装置内的气压低于外界大气压造成液体回流到发生装置内，形成了安全隐患和反应试剂的污染等。

防倒吸装置设计思维及常见装置有以下几种情况：1．切断倒吸源法（1）有一些倒吸原因是因操作顺序不同造成的，可通过改变操作顺序切断倒吸源如实验室中制取氧气、甲烷时，通常用排水法收集气体，当实验结束时，必须先从水槽中将导管拿出来，然后熄灭酒精灯。

（2）通过让易溶气体的导气管与吸收液分开切断倒吸源（隔离式）悬空式双液式气通式液封（平衡气压安全）式2．倒吸回流法（1）在倒吸管口，设计一个容积大的容器（接一个倒置的漏斗）这种装置可以增大气体与吸收液的接触面积，有利于吸收液对气体的吸收。

当易溶性气体被吸收液吸收时，导管内压强减少，吸收液上升到漏斗中，由于漏斗容积较大，导致烧杯中液面下降，使漏斗口脱离液面，漏斗中的吸收液受自身重力的作用又流回烧瓶内，从而防止吸收液的倒吸，倒立漏斗式（1）在倒吸管口的上方，设计一个容积大的容器当易溶于吸收液的气体由干燥管末端进入吸收液被吸收后，导气管内压强减少，使吸收液倒吸进入干燥管的吸收液本身质量大于干燥管内外压强差，吸收液受自身重量的作用又流回烧杯内，从而防止吸收液的倒吸。

肚容式3．倒吸安全法当吸收液发生倒吸时，倒吸进来的吸收液被预先设置的蓄液装置贮存起来，以防止吸液进入受热仪器或反应容器。

第一章从实验学化学防倒吸装置的原理与创新应用【基础知识】在某些实验中，由于吸收液的倒吸，会对实验产生不良的影响，如玻璃仪器的炸裂，反应试剂的污染等，因此，在有关实验中必须采取一定的措施防止吸收液的倒吸。

防止倒吸一般采用下列措施：一：创新装置(以用水吸收氨气为例)ⅤⅢ（悬空式—如实验室乙酸乙酯的制备)防倒吸原理(1)肚容式：(上图中的发散源及Ⅰ和Ⅱ)由于上部有一容积较大的空间，当水进入该部分时，烧杯(或试管)中液面显著下降而低于漏斗口(或导管口)，由于重力作用，液体又流回到烧杯(或试管)中，从而防止吸收液的倒吸，这种装置与倒置漏斗很类似。

(2)接收式(上图中的Ⅲ、Ⅳ、Ⅴ)————蓄液安全瓶式使用较大容积的容器将可能倒吸来的液体接收，防止进入前端装置(如气体收集装置等)。

它与肚容式的主要区别是液体不再流回到原容器。

（即：当吸收液发生倒吸时，倒吸进来的吸收液被预先设置的蓄液装置贮存起来，以防止吸收液进入受热仪器或反应容器。

这种装置又称安全瓶。

）(3)隔离式(上图中的Ⅵ、Ⅶ、ⅤⅢ)导管末端与液体吸收剂呈隔离状态，导管内压强不会减小，能起到防倒吸作用。

如装置Ⅶ，对于易溶于水难溶于有机溶剂的气体，气体在有机溶剂不会倒吸。

例1.利用下列装置（部分仪器已省略），能顺利完成对应实验的是（）A．制乙酸乙酯B．制氢氧化亚铁C．石油的蒸馏D．实验室制烯二：防倒吸原理应用——气体物质的溶解或吸收①溶解度不大的气体，如CO2、Cl2、H2S等，用如图a所示装置。

②极易溶于水的气体，如_____、_____等，用如图b所示装置。

(3)液体物质的溶解(稀释)：一般把密度_____的液体加入到密度_____的液体中，如浓硫酸的稀释、浓硫酸与浓硝酸的混合。

【当堂检测】1．已知HCl难溶于CCl4，则如下图所示装置中，不适宜于HCl气体尾气吸收的是()2．广口瓶被称为气体实验的“万能瓶”，是因为它可以配合玻璃管和其他简单仪器组成各种功能的装置。

防倒吸装置的原理防倒吸装置是一种常见的安全装置，常被用于防止液体发生倒吸现象，确保系统操作的安全性和稳定性。

它的原理基于液体在管道中的流动特性以及气体和液体之间的压力关系。

一、液体的流动特性液体在管道中流动时，会受到重力和压力的作用。

当液体从高处向低处流动时，重力会使得液体下落并产生一定的压力，如果流速较大，液体在流动中会产生较高的动能。

而液体在管道中上升时，则会受到重力的阻碍，流速较低，动能消失。

在一般情况下，液体的流动是受到自然力的驱动，而不会出现倒吸现象。

二、气体与液体的压力关系在管道内，液体和气体存在一定的压力差。

根据物理原理，液体的压力是由液柱的高度和液体密度决定的，而气体的压力则由气体分子的撞击和速度决定。

当液体高于气体时，液体的压力会大于气体的压力，这种情况下，液体流动时会顺势而下，并不会产生倒吸现象。

但当气体的压力大于液体的压力时，就会出现倒吸现象。

三、防倒吸装置的原理防倒吸装置通过合理设计和安装，可以有效防止液体发生倒吸现象。

在管道中设置一个特定的结构，可以在液体由高处向低处流动时，阻止气体逆流并保持压力平衡，避免倒吸现象的发生。

一种常见的防倒吸装置是倒吸防止器，它通常由两个主要部分组成：一个是防倒吸嘴，用于控制气体的流动；另一个是防倒吸器，用于连接管道并保持压力平衡。

当液体从高处流向低处时，防倒吸嘴会打开，让气体通过，并保持一定欧氏压力，阻止液体的倒吸。

当液体停止流动或流速减小时，防倒吸嘴会关闭，保持管道的密封性，不影响系统正常运行。

除了倒吸防止器，还有其他一些防倒吸装置，如风箱、回流阻止器等。

它们的原理和作用类似，都是通过设计和结构来控制气体和液体的流动，防止倒吸现象的发生。

需要注意的是，防倒吸装置的选择和安装需要根据具体的应用场景和液体性质来确定。

不同的系统和液体可能需要不同类型和规格的防倒吸装置，以确保系统的安全性和稳定性。

在实际应用中，防倒吸装置被广泛用于各种工业领域，如化工、石油、医药等。

化学实验中防止倒吸的装置例析a.产生防倒吸的原理：实验过程中的倒吸现象大致可分为两类：一类是在需要加热来制取气体（并且涉及到气体要通过某液体或者用排水法收集气体）的实验中，若加热不均匀就产生倒吸现象，如制取氧气、氯气、乙烯等.另一类是制取一些极易溶于水的气体时的尾气处理中，如在实验室用制取氯化氢气体的实验中，用于尾气处理的水会被倒吸入集气瓶中，还有制取氨气等.产生倒吸的原理是因为试管内的压强小于外界的大气压强，水在大气压的作用下进入试管（以上图1为例）.试管内的压强减小有两种可能的原因：其一是试管受热不均匀，使试管内的气体的温度忽高忽低地发生变化，导致气体压强也跟随着发生变化，在压强减少的时候发生了倒吸现象；其二如氨气、氯化氢类在水中的溶解度太大，以致于气体产生的速度小于气体溶解的速度，使得试管中气体的压强小于外界大气压，进而发生倒吸现象.b.防止倒吸现象的几种装置设计根据产生倒吸现象的原因和原理，我们可以设计一些装置来避免液体倒流至上一级的反应器中.以氯化氢的尾气吸收装置来防止倒吸为例，根据装置的作用原理的不同，分为以下四种：重力回流式，隔离式，平衡压强式，贮液式（安全瓶式）。

（a）重力回流式如图2，用一个倒置的漏斗和烧杯组成装置，漏斗边缘正好接触水面.当氯化氢进入漏斗溶解于水后，造成漏斗内气体压强降低，烧杯内的水被压人到漏斗内，漏斗内的液面上升，烧杯内的液面下降，由于漏斗的容积比较大，漏斗内上升的水的较多，从而使烧杯中的水与漏斗内水面脱离接触，空气进入漏斗中，弥补压强的减小，而此时倒置的漏斗中的水就在重力的作用下，又回流到烧杯中，避免了液体倒吸至上一级的反应用.如果左边通人氯化氢气体，由于氯化氢易溶于水，左边压强减小使水面上升，右边液面下降，使U形管底部上管面与水面脱离接触，空气进入u形管左侧，弥补左侧的压强的减小，水在重力的作用下流下来，重新起到液封作用．从本质上来讲与倒扣小漏斗的作用类型是相同的，与这种防止倒吸的装置类型相同还有双球洗气管(如图7、图8）．但是，在图9的装置中，由于漏斗进入烧杯的水面过深，水吸入漏斗中，充满漏斗后仍然不能使漏斗I：1脱离烧杯的液面，则不能防止倒吸；同样，如果图10中的干燥管El插入液面过深的话，也不能防止倒吸.类似的如图11的U形管内的水如果超过u形管容积的二分之一，左侧的液面可能上升至导气管口，则不能防止倒吸现象的发生．(b)隔离式如图12和图13，导管口靠近液面，但没伸人液面内.由于导管口与液面距离相当近，从导管内出来的气体很容易与液面接触。

防倒吸装置原理
防倒吸装置是一种常见的安全装置，它可以有效地防止液体在管道中发生倒吸
现象，保护设备和环境免受污染。

它的原理是利用阀门和气囊等装置，通过控制气压和液体流动来实现防倒吸的功能。

首先，防倒吸装置中的阀门起着关键作用。

当管道中的液体流动时，阀门会自
动打开，允许液体正常流动。

但是，一旦液体流动方向发生改变，阀门会迅速关闭，阻止液体倒流。

这样可以有效地防止液体倒吸引起的污染和危险。

其次，防倒吸装置中的气囊也是至关重要的组成部分。

气囊可以根据管道内液
体的流动情况，调节气压，从而控制阀门的开闭。

当液体流动正常时，气囊会保持适当的气压，保证阀门正常工作；而当液体倒流时，气囊会迅速调整气压，使阀门迅速关闭，防止倒吸现象发生。

除了阀门和气囊，防倒吸装置还可能包括其他辅助装置，如传感器和控制系统。

传感器可以监测管道内的液体流动情况，及时发现倒吸现象；而控制系统则可以根据传感器的信号，自动调节阀门和气囊，确保防倒吸装置的正常运行。

总的来说，防倒吸装置的原理是通过阀门、气囊、传感器和控制系统等装置的
协同作用，实现对管道内液体流动的监测和控制，从而防止倒吸现象的发生。

它在化工、制药、食品等行业中得到广泛应用，为生产安全和环境保护提供了重要保障。

通过对防倒吸装置原理的理解，我们可以更好地设计和选择适合的防倒吸装置，保障生产设备和环境的安全。

同时，也可以更好地理解和掌握防倒吸装置的使用和维护方法，确保其长期稳定运行。

希望本文能够对大家有所帮助，谢谢阅读！。

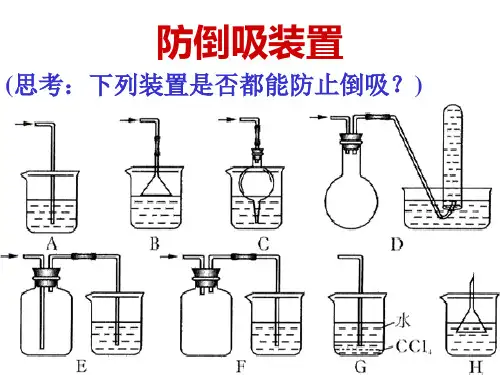

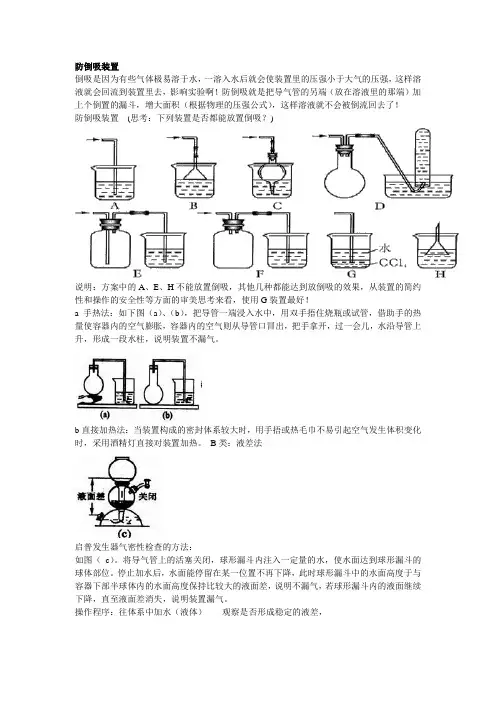

防倒吸装置倒吸是因为有些气体极易溶于水，一溶入水后就会使装置里的压强小于大气的压强，这样溶液就会回流到装置里去，影响实验啊！防倒吸就是把导气管的另端（放在溶液里的那端）加上个倒置的漏斗，增大面积（根据物理的压强公式），这样溶液就不会被倒流回去了！防倒吸装置(思考：下列装置是否都能放置倒吸？)说明：方案中的A、E、H不能放置倒吸，其他几种都能达到放倒吸的效果，从装置的简约性和操作的安全性等方面的审美思考来看，使用G装置最好！a手热法：如下图（a）、（b），把导管一端浸入水中，用双手捂住烧瓶或试管，借助手的热量使容器内的空气膨胀，容器内的空气则从导管口冒出，把手拿开，过一会儿，水沿导管上升，形成一段水柱，说明装置不漏气。

b直接加热法：当装置构成的密封体系较大时，用手捂或热毛巾不易引起空气发生体积变化时，采用酒精灯直接对装置加热。

B类：液差法启普发生器气密性检查的方法：如图（c）。

将导气管上的活塞关闭，球形漏斗内注入一定量的水，使水面达到球形漏斗的球体部位。

停止加水后，水面能停留在某一位置不再下降，此时球形漏斗中的水面高度于与容器下部半球体内的水面高度保持比较大的液面差，说明不漏气，若球形漏斗内的液面继续下降，直至液面差消失，说明装置漏气。

操作程序：往体系中加水（液体）----观察是否形成稳定的液差，如右图装置的气密性检查。

（2001年全国理综卷28）用图所示的装置制取氢气，在塑料隔板上放粗锌粒，漏斗和带支管的试管中装有稀硫酸，若打开弹簧夹，则酸液由漏斗流下，试管中液面上升与锌粒接触，发生反应，产生的氢气由支管导出；若关闭弹簧夹，则试管中液面下降，漏斗中液面上升，酸液与锌粒脱离接触，反应自行停止。

需要时再打开弹簧夹，又可以使氢气发生。

这是一种仅适用于室温下随制随停的气体发生装置。

回答下面问题：（1）为什么关闭弹簧夹时试管中液面会下降？（2）这种制气装置在加入反应物前，怎样检查装置的气密性？答案：（1）关闭弹簧夹时，反应产生的气体使试管内液面上的压力增加，所以液面下降。
