检修动力电池

动力电池故障诊断方案动力电池故障诊断方案随着电动汽车的普及和应用，动力电池故障诊断成为维修技术人员面临的一个重要挑战。

为了准确快速地诊断动力电池故障，可以按照以下步骤进行思考和操作。

第一步：了解故障症状在进行故障诊断之前，首先需要详细了解电动汽车主人或驾驶员所描述的故障症状。

这些症状可能包括电池充电速度下降、续航里程减少、充电过程中异常声音等等。

根据主人提供的信息，可以初步判断故障的可能原因。

第二步：检查电池外部在诊断动力电池故障之前，应先检查电池外部是否存在明显的损坏或异常情况。

例如，检查电池外壳是否有裂纹，电池连接线是否松动，充电接口是否正常等。

如果发现异常情况，可能需要进行维修或更换电池。

第三步：使用故障诊断仪器动力电池故障诊断通常需要使用专业的故障诊断仪器。

这些仪器可以读取电池的参数和故障码，帮助确定故障的具体原因。

例如，可以通过检查电池的电压、电流和温度等参数，判断电池的健康状况。

同时，故障码可以提供更具体的故障信息，指导维修人员进行进一步的分析和处理。

第四步：分析故障原因根据故障诊断仪器提供的数据和故障码，维修人员需要进行进一步的分析，确定故障的具体原因。

例如，如果电池温度过高，可能是由于冷却系统故障或电池内部损坏导致。

根据故障的具体原因，可以制定相应的修复方案。

第五步：修复故障根据分析的结果，维修人员可以制定修复故障的方案。

修复方案可能包括更换损坏的电池部件、修复冷却系统、重新配置电池管理系统等。

在进行修复之前，需要确保维修人员具备相关的技术和安全知识，避免因操作不当导致更大的损坏。

第六步：测试修复效果修复故障后，应进行测试以验证修复效果。

可以再次使用故障诊断仪器检查电池的参数和故障码，确保故障已经解决。

此外，还可以进行路试，观察电池在实际使用中的表现，确保电池的性能和功能已经恢复正常。

动力电池故障诊断是一项复杂的任务，需要维修人员具备专业知识和经验。

以上步骤仅供参考，实际诊断过程可能因故障类型和车型等因素而有所不同。

动力电池常见维修项目
动力电池的常见维修项目包括电池内阻检查、充放电测试、电池管理系统检测以及必要时的开箱检查等。

电池内阻检查：通过内阻检查可以评估电池的健康状态，内阻过高通常意味着电池性能下降或存在潜在故障。

充放电测试：通过对电池进行充放电循环测试，可以检测电池的容量和充放电性能，确保电池能够正常储存和释放能量。

电池管理系统检测：电池管理系统(BMS)负责监控和管理电池的状态，包括温度、电压、电流等参数。

检测BMS可以确保电池在安全和最佳的工作状态下运行。

开箱检查：当上述检测发现问题或电池出现故障时，可能需要对电池箱进行开箱检查，检查电池箱连接器、AGPS以及电池内部的情况。

如果电池因为事故等原因损坏，可能需要进行更复杂的维修，如更换电池总成。

在进行动力电池的维护检修作业时，应由专业机构来完成，以确保安全和维修质量。

值得一提的是，动力电池是电动汽车的核心部件，其维护和维修对于车辆的性能和安全至关重要。

因此，建议车主定期对动力电池进行检查和维护，并遵循制造商的建议和指导。

同时，如果车辆发生碰撞或其他事故，应及时到专业的维修点进行检查和维修，以避免潜在的安全风险。

动力电池故障检修方法动力电池是电动车辆的核心部件，也是保证车辆正常运行的重要组成部分。

然而，随着电池的使用寿命和环境因素的影响，故障可能会出现。

为了确保车辆的安全性和高效性，我们需要了解和掌握动力电池故障的检修方法。

本文将介绍一些常见的动力电池故障以及相应的检修方法。

1. 电池容量衰减电池容量衰减是动力电池常见的故障之一。

随着使用时间的增加和充放电循环次数的增加，电池容量会逐渐降低。

为了解决这一问题，我们可以采取以下检修方法：（1）深度充放电：将电池完全放电，然后再充满电，以激活电池并提高其容量。

（2）电池均衡：使用专业的电池均衡器，对电池进行均衡充放电，以保证各个单体电池的容量相对均衡。

2. 电池过热电池过热是另一个常见的动力电池故障。

长时间高温运行或充电过程中的高温都会导致电池过热。

为了解决电池过热问题，可以采取以下检修方法：（1）检查散热系统：确保电池的散热系统正常工作，包括风扇、散热片等。

（2）降低充电速度：在高温环境下，可以选择降低充电速度以减少电池的热量产生。

3. 电池内阻增加电池内阻增加会导致电池性能下降，充放电效率降低。

为了解决这一问题，可以采取以下检修方法：（1）清洁电池接触端子：定期清洁电池的接触端子，以确保电池与其他组件的良好连接，减少内阻。

（2）降低电池温度：高温环境会增加电池内阻，因此降低电池的工作温度是一种有效的检修方法。

4. 电池电压异常电池电压异常可能会导致车辆无法正常启动或运行。

为了解决这一问题，可以采取以下检修方法：（1）检查电池连接器：确保电池连接器没有松脱或损坏，以保证电池的正常工作。

（2）检测电池电压：使用专业的电池检测仪检测电池的电压，确保其在正常范围内。

总结：动力电池是电动车辆的重要组成部分，在使用过程中可能会出现各种故障。

通过了解和掌握动力电池故障的检修方法，我们可以及时解决各种问题，确保电动车辆的安全性和高效性。

在检修过程中，我们需要注意安全操作，避免短路和其他不必要的风险。

动力电池的故障诊断与维护技术动力电池是电动汽车的重要组成部分，它提供了驱动电动汽车所需的电能。

然而，由于其特殊性质，动力电池也会面临一些故障和损耗的问题。

为了保障电动汽车的安全和性能，我们需要掌握动力电池的故障诊断与维护技术。

1. 动力电池故障诊断技术动力电池故障诊断技术是确保电动汽车正常运行的基础。

常见的动力电池故障包括电池单体过热、电池容量衰减、电池内阻增大等。

下面将介绍几种常用的动力电池故障诊断技术。

1.1 电池单体温度监测动力电池故障中最常见的问题之一就是电池单体过热。

为了及时发现并处理过热问题，我们可以通过在每个电池单体上安装温度传感器并监测其温度来实现。

一旦单体温度超过设定范围，系统会发出警报并进行相应的处理。

1.2 电池容量检测电池容量衰减是动力电池使用过程中不可避免的问题。

为了准确评估电池的容量，我们需要定期进行电池容量检测。

通过充放电测试，可以得到电池容量的实际数值，以便确定是否需要更换电池。

1.3 电池内阻测试电池内阻的增大会导致电池性能下降，甚至引发电池故障。

电池内阻测试可以通过交流阻抗测量来实现，这样我们可以获得电池内阻的大小，并根据测试结果判断电池的健康状况。

2. 动力电池维护技术除了故障诊断技术，动力电池的维护也是至关重要的。

合理的维护可以延长电池的使用寿命，提高电动汽车的性能和稳定性。

下面将介绍几种常见的动力电池维护技术。

2.1 充电管理动力电池的充电管理是保障电池性能的重要环节。

合理的充电策略可以减少电池衰减，延长电池寿命。

例如，可以采用恒流充电、恒压充电等充电方式，以及合理设置充电电流和充电时间等参数。

2.2 温度控制动力电池的温度控制是维持电池正常工作状态的关键。

过高或过低的温度都会对电池的性能和寿命产生负面影响。

因此，我们需要使用温度传感器监测电池温度，并根据监测结果进行相应的冷却或加热措施。

2.3 储存管理如果电动汽车长时间停放不用，储存管理就非常重要了。

电动汽车动力电池及管理系统原理与检修一、动力电池原理电动汽车的动力电池是其重要组成部分，负责储存和释放电能，为电动汽车提供动力。

动力电池通常采用锂离子电池技术，其原理是通过锂离子在正负极之间的迁移来实现电能的储存与释放。

正极材料通常采用锂铁磷酸盐（LiFePO4）或锂镍锰钴氧化物（NMC）等化合物，负极材料则采用石墨或硅负极材料。

当充电时，锂离子从正极迁移到负极，同时电子从负极经过外部电路到达正极，完成充电过程。

而在放电时，锂离子从负极迁移到正极，同时电子从正极经过外部电路到达负极，完成放电过程。

二、动力电池管理系统原理动力电池管理系统（BMS）是电动汽车中起到监测、保护和控制动力电池的重要组成部分。

BMS主要由硬件模块和软件算法两部分组成。

硬件模块包括电压测量电路、温度测量电路、电流测量电路和控制电路等，用于实时监测电池组的电压、温度和电流等参数。

软件算法则通过对这些参数的处理和分析，实现对电池组的保护和控制。

BMS的主要功能包括电池状态估计、电池温度管理、电池充放电控制、电池均衡和故障诊断等。

电池状态估计通过对电池组的电压、温度和电流等参数进行实时监测和分析，估计电池的剩余容量、健康状态和寿命等信息，为电动汽车的能量管理和续航里程预测提供依据。

电池温度管理主要通过监测电池组的温度，实施温度控制策略，以保证电池的工作温度在安全范围内。

电池充放电控制通过对电池组的充放电电流进行控制，保证电池组在安全工作范围内进行充放电。

电池均衡则通过对电池组中单体电池的充放电进行调节，保持电池组中各个单体电池的电荷平衡，提高电池组的整体性能和寿命。

故障诊断则通过对电池组的电压、温度和电流等参数进行实时监测和分析，及时发现和诊断电池组的故障，并采取相应的保护措施，以确保电池组的安全和可靠运行。

三、动力电池管理系统检修动力电池管理系统的检修主要包括硬件和软件两个方面。

在硬件方面，检修人员需要对电压测量电路、温度测量电路、电流测量电路和控制电路等进行检查和维修，确保各个电路的正常工作。

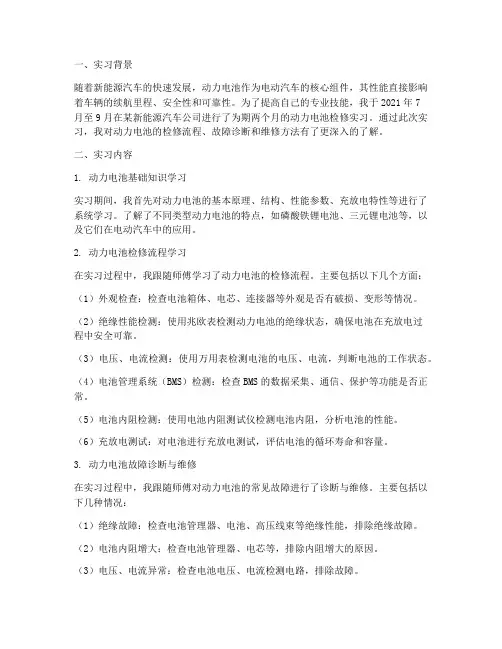

一、实习背景随着新能源汽车的快速发展，动力电池作为电动汽车的核心组件，其性能直接影响着车辆的续航里程、安全性和可靠性。

为了提高自己的专业技能，我于2021年7月至9月在某新能源汽车公司进行了为期两个月的动力电池检修实习。

通过此次实习，我对动力电池的检修流程、故障诊断和维修方法有了更深入的了解。

二、实习内容1. 动力电池基础知识学习实习期间，我首先对动力电池的基本原理、结构、性能参数、充放电特性等进行了系统学习。

了解了不同类型动力电池的特点，如磷酸铁锂电池、三元锂电池等，以及它们在电动汽车中的应用。

2. 动力电池检修流程学习在实习过程中，我跟随师傅学习了动力电池的检修流程。

主要包括以下几个方面：（1）外观检查：检查电池箱体、电芯、连接器等外观是否有破损、变形等情况。

（2）绝缘性能检测：使用兆欧表检测动力电池的绝缘状态，确保电池在充放电过程中安全可靠。

（3）电压、电流检测：使用万用表检测电池的电压、电流，判断电池的工作状态。

（4）电池管理系统（BMS）检测：检查BMS的数据采集、通信、保护等功能是否正常。

（5）电池内阻检测：使用电池内阻测试仪检测电池内阻，分析电池的性能。

（6）充放电测试：对电池进行充放电测试，评估电池的循环寿命和容量。

3. 动力电池故障诊断与维修在实习过程中，我跟随师傅对动力电池的常见故障进行了诊断与维修。

主要包括以下几种情况：（1）绝缘故障：检查电池管理器、电池、高压线束等绝缘性能，排除绝缘故障。

（2）电池内阻增大：检查电池管理器、电芯等，排除内阻增大的原因。

（3）电压、电流异常：检查电池电压、电流检测电路，排除故障。

（4）电池管理系统故障：检查BMS的通信、保护等功能，排除故障。

（5）电池一致性差：检查电池电压、电流等参数，进行电池均衡。

三、实习体会1. 提高了自己的专业技能通过此次实习，我对动力电池的检修流程、故障诊断和维修方法有了更深入的了解，提高了自己的专业技能。

2. 增强了实际操作能力在实习过程中，我跟随师傅进行了实际的检修操作，提高了自己的实际操作能力。

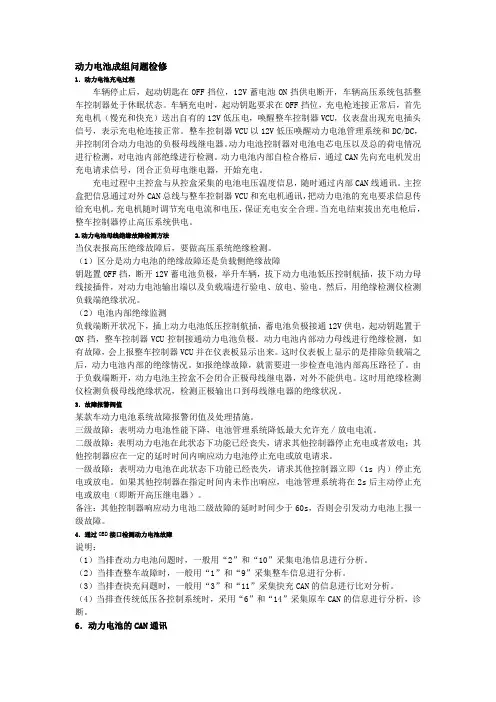

动力电池成组问题检修1．动力电池充电过程车辆停止后，起动钥匙在OFF挡位，12V蓄电池ON挡供电断开，车辆高压系统包括整车控制器处于休眠状态。

车辆充电时，起动钥匙要求在OFF挡位，充电枪连接正常后，首先充电机（慢充和快充）送出自有的12V低压电，唤醒整车控制器VCU，仪表盘出现充电插头信号，表示充电枪连接正常。

整车控制器VCU以12V低压唤醒动力电池管理系统和DC/DC，并控制闭合动力电池的负极母线继电器。

动力电池控制器对电池电芯电压以及总的荷电情况进行检测，对电池内部绝缘进行检测。

动力电池内部自检合格后，通过CAN先向充电机发出充电请求信号，闭合正负母电继电器，开始充电。

充电过程中主控盒与从控盒采集的电池电压温度信息，随时通过内部CAN线通讯。

主控盒把信息通过对外CAN总线与整车控制器VCU和充电机通讯，把动力电池的充电要求信息传给充电机。

充电机随时调节充电电流和电压，保证充电安全合理。

当充电结束拔出充电枪后，整车控制器停止高压系统供电。

2.动力电池母线绝缘故障检测方法当仪表报高压绝缘故障后，要做高压系统绝缘检测。

（1）区分是动力电池的绝缘故障还是负载侧绝缘故障钥匙置OFF挡，断开12V蓄电池负极，举升车辆，拔下动力电池低压控制航插，拔下动力母线接插件，对动力电池输出端以及负载端进行验电、放电、验电。

然后，用绝缘检测仪检测负载端绝缘状况。

（2）电池内部绝缘监测负载端断开状况下，插上动力电池低压控制航插，蓄电池负极接通12V供电，起动钥匙置于ON挡，整车控制器VCU控制接通动力电池负极。

动力电池内部动力母线进行绝缘检测，如有故障，会上报整车控制器VCU并在仪表板显示出来。

这时仪表板上显示的是排除负载端之后，动力电池内部的绝缘情况。

如报绝缘故障，就需要进一步检查电池内部高压路径了。

由于负载端断开，动力电池主控盒不会闭合正极母线继电器，对外不能供电。

这时用绝缘检测仪检测负极母线绝缘状况，检测正极输出口到母线继电器的绝缘状况。

实习报告一、实习背景及目的作为一名电气工程及其自动化专业的学生，为了提高自己的实践能力和理论知识的应用能力，我利用暑假时间参加了一家新能源汽车维修厂的动力电池检修实习。

本次实习的主要目的是了解动力电池的基本结构、工作原理以及检修方法，从而为将来的工作打下坚实的基础。

二、实习内容与过程1. 动力电池的基本结构与工作原理在实习的第一天，指导老师向我们介绍了动力电池的基本结构，包括正极、负极、电解质和隔膜等部分。

同时，我们还学习了动力电池的工作原理，即通过正负极之间的化学反应，将化学能转化为电能。

此外，我们还了解到动力电池的性能参数，如容量、电压、充放电循环寿命等。

2. 动力电池的检修方法与技巧在实习的第二、三天，我们学习了动力电池的检修方法与技巧。

首先，我们了解了动力电池的常见故障，如过充、过放、短路、内部短路等。

然后，我们学习了如何使用专业的检测设备，如电池测试仪、绝缘测试仪等，对这些故障进行检测和诊断。

最后，我们学习了如何根据检测结果，采取相应的修复措施，如更换电池单体、修复电池管理系统等。

3. 动力电池的维护与保养在实习的第四天，我们学习了动力电池的维护与保养知识。

首先，我们了解了动力电池在运行过程中应注意的事项，如避免过充、过放、高温等。

然后，我们学习了如何对动力电池进行日常维护，如检查连接线、电池外观、冷却系统等。

最后，我们学习了如何根据电池的使用情况，制定合理的保养计划，延长电池的使用寿命。

4. 动力电池的安全与环保在实习的最后一天，我们学习了动力电池的安全与环保知识。

首先，我们了解了动力电池在运输、储存、使用等过程中的安全注意事项，如避免电池短路、高温、撞击等。

然后，我们学习了如何处理废旧动力电池，防止对环境造成污染。

最后，我们了解了我国相关政策对动力电池安全与环保的要求。

三、实习收获与体会通过本次实习，我对动力电池的基本结构、工作原理、检修方法、维护保养以及安全环保等方面有了更深入的了解。

动力电池绝缘故障故障检修故障现象：仪表板提示动力电池绝缘故障排查步骤：首先需要说明，所有高压部分的绝缘性能都由动力电池检测，整车控制系统没有高压绝缘检测功能。

如果出现绝缘故障，首先需要用绝缘表检测动力电池绝缘性，如果动力电池绝缘阻值达不到规定值（500 MΩ），需要进行动力电池维修。

1．动力电池绝缘检测方法用绝缘表的正极表笔与动力电池的1号端子充分连接（图1），负极表笔与动力电池外箱体充分连接，测得的绝缘阻值应大于500 MΩ。

再用同样方法测量2号端子，阻值同样需要大于500 MΩ。

2．动力电池输出高压电缆绝缘检测方法将绝缘表的正极表笔分别与动力电池输出高压电缆内芯的A、B端子充分连接（图2），负极表笔与动力电池高压电缆外壳体充分连接，测得的绝缘阻值均应大于500 MΩ。

3．电机控制器与高压控制盒连接电缆的绝缘检测方法找到电机控制器与高压控制盒连接的4芯电缆，将绝缘表的正极表笔分别与电缆内芯的A、B端子充分连接（图3），负极表笔与电缆外壳充分连接，测得的绝缘阻值均应大于500 MΩ。

4．电机控制器电缆正极绝缘检测方法将绝缘表的正极表笔与电机控制器高压电缆的正极内芯充分连接，将负极表笔与高压电缆的外壳充分连接，测得的绝缘阻值应大于500 MΩ，如低于500 MΩ则应更换高压电缆。

5．电机控制器电缆负极绝缘检测方法将绝缘表的正极表笔与电机控制器高压电缆的负极内芯充分连接，将负极表笔与高压电缆的外壳充分连接，测得的绝缘阻值应大于500 MΩ，如低于500 MΩ则应更换高压电缆。

6．高压控制盒11芯插件绝缘检测方法高压控制盒的11芯高压电缆是集成了空调压缩机、车载充电机、DC/DC及PTC的高压线束总成。

检测高压线束总成的绝缘阻值时，首先需要令高压线束与各用电器处于完全断开状态，否则无法确定高压线束总成绝缘阻值是否正常。

检测时，同样要求各端子与外壳之间的阻值大于500 MΩ。

7.DC/DC高压线束4芯插件绝缘检测方法将绝缘表的正极表笔与电缆内芯充分连接，负极表笔与电缆外金属壳充分连接（图6），测得的阻值应大于500 MΩ）。

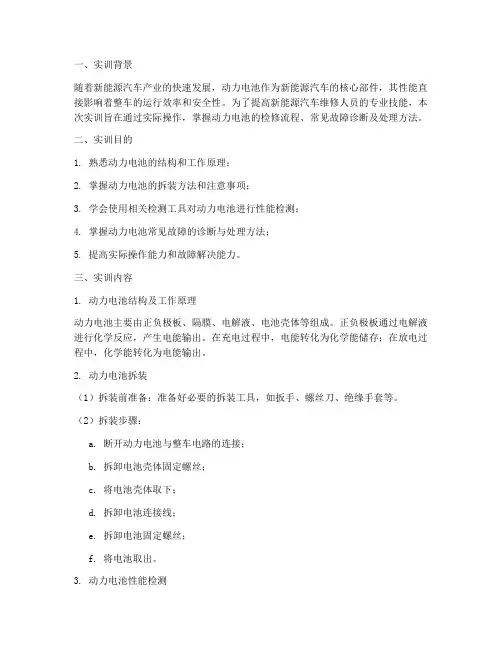

一、实训背景随着新能源汽车产业的快速发展，动力电池作为新能源汽车的核心部件，其性能直接影响着整车的运行效率和安全性。

为了提高新能源汽车维修人员的专业技能，本次实训旨在通过实际操作，掌握动力电池的检修流程、常见故障诊断及处理方法。

二、实训目的1. 熟悉动力电池的结构和工作原理；2. 掌握动力电池的拆装方法和注意事项；3. 学会使用相关检测工具对动力电池进行性能检测；4. 掌握动力电池常见故障的诊断与处理方法；5. 提高实际操作能力和故障解决能力。

三、实训内容1. 动力电池结构及工作原理动力电池主要由正负极板、隔膜、电解液、电池壳体等组成。

正负极板通过电解液进行化学反应，产生电能输出。

在充电过程中，电能转化为化学能储存；在放电过程中，化学能转化为电能输出。

2. 动力电池拆装（1）拆装前准备：准备好必要的拆装工具，如扳手、螺丝刀、绝缘手套等。

（2）拆装步骤：a. 断开动力电池与整车电路的连接；b. 拆卸电池壳体固定螺丝；c. 将电池壳体取下；d. 拆卸电池连接线；e. 拆卸电池固定螺丝；f. 将电池取出。

3. 动力电池性能检测（1）使用万用表检测电池单体电压，判断电池单体是否正常；（2）使用电池测试仪检测电池的容量、内阻等参数，判断电池的整体性能；（3）使用绝缘电阻测试仪检测电池的绝缘性能。

4. 动力电池常见故障诊断与处理（1）电池鼓包：可能是电池内部短路、过充等原因导致，需更换电池；（2）电池放电电压低：可能是电池老化、连接线松动等原因导致，需检查电池连接线、电池性能；（3）电池充电慢：可能是电池老化、充电器故障等原因导致，需检查充电器、电池性能；（4）电池发热：可能是电池过充、电池老化等原因导致，需检查电池性能、充电器。

四、实训总结通过本次实训，我掌握了动力电池的结构、工作原理、拆装方法、性能检测及常见故障诊断与处理方法。

在实训过程中，我学会了如何正确使用工具、如何判断电池性能、如何处理电池故障，提高了自己的实际操作能力和故障解决能力。
