VOLTE-SIP完整信令解析1.主叫与被之间的SIPSIPSIP呼叫业务流程如下：呼叫业务流程如下：2. SIP信令完整解析：(1). 用户 A ，摘机对用户 B 发起呼叫，用户 A 首先向 AS 服务器发起 INVITE 请求。
(2). AS 服务器回复 100 Trying 给用户 A 说明收到 INVITE 请求。
(3). AS 服务器通过认证确认用户认证已通过后，向被叫终端 B 转送 INVITE 请求。
(4). 用户 B 向 AS 服务器送呼叫处理中的应答消息， 100 Trying 。
(5). 用户 B 向 AS 服务器送 183 Session Progress 消息，提示建立对话的进度信息。
（此时被叫 QCI1 专用承载建立）(6). AS 服务器向主叫终端 A 转送 183 Session Progress 消息，终端 A 了解到整个 Session 的建立进度消息。
(7). 终端A 向AS 服务器回复临时应答消息PRACK ，表示收到183 Session Progress 消息。
（此时主叫 QCI1 专用承载建立）(8). AS 服务器向被叫终端 B 转送临时应答消息 PRACK ，终端 B 了解到终端 A 收到 183 Session Progress 消息。
(9). 被叫终端B 向AS 服务器发送200 OK 消息，表示183 Session Progress 请求已经处理成功。
(10). AS 服务器向主叫终端 A 转送 200 OK 消息。
(11). 主叫终端 A 向 AS 服务器发送 UPDATE 消息，意在与被叫终端 B 协商相关 SDP 信息。
(12). AS 服务器向被叫终端 B 转送 UPDATE 消息。
(13). 被叫终端 B 向 AS 服务器发送 200 OK 消息，表示 UPDATE 请求已经处理成功。
( 14). AS 服务器向主叫用户 A 转送 200 OK 消息，通知用户 AUPDATE 请求已经处理成功。
4G-5G信令及内容解析1.4G网管后台完整SN添加信令：4G网管可在系统工具中跟踪增强型UE信令（跟踪IMSI信令），需打开全局业务变量开关中的UE 全局标识记录开关。
2.UE签约速率查询：初始化上下文建立请求3.SIM卡签约QCI：初始化上下文建立请求4.UE支持DC双链接能力信息：UE第一次上报能力信息5.4G侧配置的NR SN序列长度：第一条重配消息6.4G侧下发B1测量事件测量频点信息：B1事件信息：测量报告ID信息：7.NR测量报告1.1 系统消息广播系统消息广播是UE获得网络基本服务信息的第一步，通过系统消息广播过程，UE可以获得基本的AS层和NAS层信息：AS层信息包括公共信道信息、一些UE所需的定时器、小区选择/重选信息以及邻区信息等；NAS层信息包括运营商信息等。
UE通过系统消息获得的这些信息，决定了UE在小区中进行驻留、重选以及发起呼叫的行为方式。
UE在如下场景会读取系统消息：小区选择（如开机）、小区重选、系统内切换完成、从其他RAT系统进入5G RAT、以及从非覆盖区返回覆盖区时，UE都会主动读取系统消息。
当UE在上述场景中正确获取了系统消息后，不会反复读取系统消息，只会在满足以下任一条件时重新读取系统消息：l 收到gNB寻呼，指示系统消息有变化。
l 收到gNB寻呼，指示有ETWS或CMAS消息广播。
l 距离上次正确接收系统消息3小时后（参见3GPP 38331.5.2.2.2.1 SIB validity: The UE delete any stored versionof SI after 3 hours from the moment it was successfully confirmed asvalid）。
系统消息分类参见38.300.7.3.1按照内容分类，系统消息可以分为MSI （MinimumSystem Information）和OSI（Other SystemInformation）两大类。
信令流程超详细解读信令流程是指在电信网络中，用于控制通信设备的信令交互过程。
这些信令包含了通信设备之间的指令和消息，以确保通信的顺利进行。
以下是对信令流程的超详细解读。
首先，设备A希望与设备B进行通信。
设备A将发送一个请求信令，请求与设备B建立连接。
这个请求信令包含了设备A的身份信息以及通信参数，比如IP地址和端口号。
设备B接收到请求信令后，会进行一系列的验证和校验，确保请求的合法性。
如果验证通过，设备B将发送一个确认信令，表示同意与设备A建立连接。
确认信令中包含了设备B的身份信息以及通信参数。
设备A收到确认信令后，表示连接已建立，可以开始进行通信。
为了确保通信质量，设备A会发送一个测试信令给设备B，检查连接是否正常。
测试信令中包含了一些测试数据，比如时间戳和传输速率。
设备B接收到测试信令后，会进行一系列的检查，包括数据的完整性和正确性。
如果一切正常，设备B将发送一个确认信令给设备A，表示测试成功。
确认信令中包含了一些统计数据，比如数据丢失率和延迟。
一旦连接建立成功，设备A和设备B可以开始进行真正的通信了。
他们可以互相发送数据信令，交换信息和文件。
在通信过程中，设备A和设备B会定期发送心跳信令，以保持连接的稳定性。
当需要终止通信时，设备A或设备B可以发送一个终止信令，表示希望关闭连接。
另一方接收到终止信令后，会发送一个确认信令，并关闭连接。
通信设备在关闭连接前，可以发送一个断开信令，通知对方准备关闭连接。
以上是信令流程的简单描述，实际上，信令流程中可能涉及到更多的信令和步骤，以满足不同的通信需求和网络环境。
信令流程的详细解读需要考虑更多的因素，比如网络拓扑、协议标准和安全性要求。
总结起来，信令流程是通信设备之间的指令和消息交互过程，用于控制通信的建立、维护和关闭。
它涉及到多个信令和步骤，并受到多种因素的影响。
了解信令流程对于理解和优化通信网络非常重要。

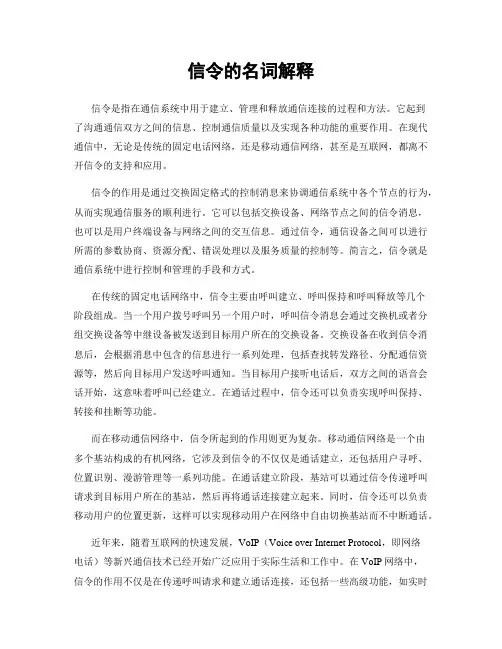

信令的名词解释信令是指在通信系统中用于建立、管理和释放通信连接的过程和方法。
它起到了沟通通信双方之间的信息、控制通信质量以及实现各种功能的重要作用。
在现代通信中，无论是传统的固定电话网络，还是移动通信网络，甚至是互联网，都离不开信令的支持和应用。
信令的作用是通过交换固定格式的控制消息来协调通信系统中各个节点的行为，从而实现通信服务的顺利进行。
它可以包括交换设备、网络节点之间的信令消息，也可以是用户终端设备与网络之间的交互信息。
通过信令，通信设备之间可以进行所需的参数协商、资源分配、错误处理以及服务质量的控制等。
简言之，信令就是通信系统中进行控制和管理的手段和方式。
在传统的固定电话网络中，信令主要由呼叫建立、呼叫保持和呼叫释放等几个阶段组成。
当一个用户拨号呼叫另一个用户时，呼叫信令消息会通过交换机或者分组交换设备等中继设备被发送到目标用户所在的交换设备。
交换设备在收到信令消息后，会根据消息中包含的信息进行一系列处理，包括查找转发路径、分配通信资源等，然后向目标用户发送呼叫通知。
当目标用户接听电话后，双方之间的语音会话开始，这意味着呼叫已经建立。
在通话过程中，信令还可以负责实现呼叫保持、转接和挂断等功能。
而在移动通信网络中，信令所起到的作用则更为复杂。
移动通信网络是一个由多个基站构成的有机网络，它涉及到信令的不仅仅是通话建立，还包括用户寻呼、位置识别、漫游管理等一系列功能。
在通话建立阶段，基站可以通过信令传递呼叫请求到目标用户所在的基站，然后再将通话连接建立起来。
同时，信令还可以负责移动用户的位置更新，这样可以实现移动用户在网络中自由切换基站而不中断通话。
近年来，随着互联网的快速发展，VoIP（Voice over Internet Protocol，即网络电话）等新兴通信技术已经开始广泛应用于实际生活和工作中。
在VoIP网络中，信令的作用不仅是在传递呼叫请求和建立通话连接，还包括一些高级功能，如实时语音传输控制、多方通话、呼叫转接等。
LTE信令流程及信令解码详解LTE（Long Term Evolution）是一种4G无线通信技术，它采用了包括OFDMA（正交频分多址）和MIMO（多输入多输出）等多项技术，以提供高速无线数据传输和更好的用户体验。
LTE信令流程是指在LTE网络中，终端设备和基站之间进行通信时所涉及的一系列信令交互流程。
初始过程是指终端设备在接入LTE网络后，完成相关资源分配和建立数据传输链路的过程。
首先，终端设备会发送系统信息请求信令（RRC Connection Request）给基站，请求获取LTE网络的系统信息，包括频段、带宽等信息。
基站收到请求后，会回复系统信息响应信令（RRC Connection Setup）给终端设备，将LTE网络的系统信息发送给终端设备。
终端设备收到系统信息后，会根据其中的重要参数（如频段和带宽）进行终端配置。
接下来，终端设备会发送随机接入信令（Random Access Preamble）给基站，用于请求分配物理资源。
基站收到随机接入后，会回复随机接入响应信令（Random Access Response），包括一个Temporarily Assigned C-RNTI（临时分配的C-RNTI），用于唯一标识终端设备。
终端设备接收到响应后，会发送接入回执信令（RRC Connection Reestablishment）给基站，用于确认接入成功。
基站收到回执后，会分配一个唯一的UE标识给终端设备，用于后续的数据传输。
保持过程是指终端设备在LTE网络中进行数据传输时的相关信令交互过程。
首先，当终端设备需要发送数据时，会向基站发起调度请求信令（UL-SCH Transmission Request）。
基站收到请求后，会返回一个调度响应信令（UL-SCH Transmission Burst），包括传输资源的分配信息。
终端设备接收到响应后，会根据分配信息将数据进行分组，并在指定的时隙中进行传输。
LTE信令流程及信令解码详解LTE（Long Term Evolution），是第四代移动通信技术标准，以其高速数据传输、低延迟和大容量等特点成为了当前主流的移动通信技术。
本文将详细介绍LTE的信令流程及信令解码。
1.LTE信令流程（1）小区：UE（User Equipment，用户设备）首先需要附近的基站，以确定可用的LTE网络。
这一步骤主要包括RRC（Radio Resource Control，无线资源控制）连接的小区以及测量实体之间的信道质量。
（2）小区选择和附着：在到可用小区后，UE需要选择一个最佳的小区进行附着，该小区将成为UE与网络之间的主要通信接口。
UE将通过与MME（Mobility Management Entity，移动性管理实体）之间的信令交换来进行小区选择和附着。
（3）建立RRC连接：一旦UE成功附着到小区，UE与eNB（Evolved Node B）之间将建立RRC连接。
RRC连接是UE与网络之间进行信令交换和控制的主要通道。
（4）分配和配置资源：在建立RRC连接后，网络将为UE分配必要的物理资源，并配置UE的通信参数，如频率、带宽、功率等。
这些资源和参数将被用于后续的数据传输和通信。
（5）数据传输：一旦资源和参数被配置完毕，UE和eNB之间可以开始进行数据传输。
UE将使用分配的资源来发送和接收数据，而eNB将负责数据的转发和错误处理。
（6）释放RRC连接：当UE无需再与网络进行通信时，UE可以向网络发送释放RRC连接的请求。
网络将收到请求后，释放该连接并回收相应的资源。
2.LTE信令解码（1）空中接口解码：通过对信令数据进行解调和解调来还原原始信令信息。
这种解码方法主要用于分析和处理无线传输过程中的信令，如小区信息、物理广播信息等。
（2）协议解析：通过解析信令的协议头和数据包来获取有关通信过程的详细信息。
这种解码方法可以分析UE与网络之间的控制过程，如RRC连接的建立、释放过程等。
以下对信令的介绍将分两部分进行，第一部分将介绍信令的基础性知识如：SCCP，TCAP，MAP，BSSAP等；第二部分将重点介绍这些基础性知识在实际中的应用；对第一部分的很好理解是顺利掌握第二部分的有利条件，反过来对第二部分的学习也将加深我们对第一部分的了解。
第一部分：信令的原理性知识关键词：接口，信令，SCCP，TCAP，MAP，SCCP说明：由于信令部分原理性的知识很多，因此在介绍中将分重点掌握与一般了解两种图标予以标注。
没有标注部分的重要性介于两者之间。
重点掌握：Array是学习第二部分的必要条件一般了解：有助于您更深层次的掌握信令应已经掌握的知识：MTP，TUP学习后应达到的目标：能通过分析信令迅速定位故障。
第一部分第一章：SCCP在这一章中我们将讨论A：SCCP在七号信令中的位置B：MTP寻路的局限性C：SCCP的特点和功能D：SCCP的消息和原语E：SCCP的寻址与选路其中A，B是为了引出SCCP做铺垫，C，D是SCCP的具体内容，E是SCCP的实际应用。
第一节，SCCP（信令连接控制部分）在OSI中的位置以OSI七层模型的概念来看一下SCCP的位置：性是显而易见的，但是我们为什么要引入SCCP，是否是因为MTP寻路功能的局限性致使我们要引入SCCP呢？第二节，MTP 寻路的局限性在这一节中我们将讨论MTP的局限性，为引出SCCP做好准备。
MTP是电话通信网理想的信令系统，在电话应用中所有信令消息都和呼叫电路有关，消息的传输路径一般和相关的呼叫连接路径有固定的对应关系。
但是，随着通信新业务的不断发展，越来越多的网络业务需要和远端网络节点直接传送控制消息，这些消息和连接电路无关，有些甚至与呼叫无关，如GSM中移动台和HLR，VLR之间的消息传输；有些虽然与呼叫直接相关，但是消息传输路径不一定要和呼叫连接路径相同也不要求有某种确定的对应关系。
若仍然用MTP和TUP的四级结构传送上述的消息，会带来以下问题：一，MTP是根据DPC和SIO（Service Indicator--业务指示语）来选择路由并确定终端用户的，这一寻址功能具有以下的局限性：a：SPC（信令点编码）不是国际统一编码，它由信令点所在网定义。
LTE测试软件中SIB信令内部深入解析MasterInformationBlock(主信息块)RRC: MasterInformationBlockMessage type: BCCH_BCHDirection: DownlinkFrame No: 1020Subframe No: 4Computer Timestamp: 17:23:26.843BCCH-BCH-Messagemessagedl-Bandwidth : n100（下行带宽，目前配置为100PRB，20MHz 带宽）phich-Configphich-Duration : normal（PHICH持续时间）phich-Resource : half（PHICH资源大小，Ng配置为1/2即可保证PHICH资源够用，一般系统内的资源占用率不会到100%，上行单次传输平均占用的资源块数也可能比较大，此时一个PHICH组内实际占用的资源数会比较小，能够保证传输性能。
）systemFrameNumber : 0xFFspare : 0x0000System Information Block Type1（包含其他SIB调度信息以及其他小区的接入信息）Hex：7851800135603562900823594880820611408E0489DEE038CB40 0040 BCCH-DL-SCH-MessageMessagec1systemInformationBlockType1cellAccessRelatedInfo (小区接入相类信息)plmn-IdentityListPLMN-IdentityInfoplmn-Identity (公共陆地移动网)mccMCC-MNC-Digit：4MCC-MNC-Digit：6MCC-MNC-Digit：0mncMCC-MNC-Digit：0MCC-MNC-Digit：0trackingAreaCode：0011010101100000 (TAC代码二进制)cellIdentity：0011010101100010100100000000 (二进制转换为十进制，就是eNodeB ID加小区号) 前20位是ENODEBID，后8为CELLIDcellBarred：notBarred (小区禁止)intraFreqReselection：allowed （频间重选）csg-Indication：false （闭合用户组标识）临时cellSelectionInfo （小区选择信息）q-RxLevMin：-62 （最小接入电平，乘以2）p-Max：23 （终端配置最大发射功率）freqBandIndicator：38 （频率带宽指示）schedulingInfoList (调度信息列表) 其中SIB1消息中包含的是调度信息列表，而这些调度信息列表里面的内容就对应着如何在一个调度周期中将SIB2至SIB12映射到各个SI消息中，以及各个SI消息发送的时间窗口长度以及周期SchedulingInfosi-Periodicity：rf32 （SIBs的传输是周期）sib-MappingInfo：SchedulingInfosi-Periodicity：rf32sib-MappingInfoSIB-Type：sibType3SchedulingInfosi-Periodicity：rf64sib-MappingInfoSIB-Type：sibType5SchedulingInfosi-Periodicity：rf128sib-MappingInfoSIB-Type：sibType6SchedulingInfosi-Periodicity：rf128sib-MappingInfoSIB-Type：sibType7tdd-Config （专用物理信道配置）subframeAssignment：sa2（指针配置0-6，2号配置U:D=1:3）specialSubframePatterns：ssp7 （特殊指针配置0-8，7号配置9：3：2）si-WindowLength：ms10 （SI窗口长度）systemInfoValueTag：27 （系统消息修改标签0-31）如果该值不变，则UE会在自其认为SI合法3个小时后认为之前接收到的SI失效）系统消息改变周期是由系统配置的一个参数，基站在这个改变周期里面可以多次传输相同的内容，一旦到下个周期，基站就会传输新的系统信息，UE也应该及时去接收更新的系统消息并应用新的系统消息中的系统配置nonCriticalExtension （非临界扩展）lateNonCriticalExtension：8CB400（晚期非关键扩展）相关说明：SIB1中的调度信息列表，指示了其他SI的动态调度信息，这很重要，如果UE不能成功解析SIB2，就不能驻留在该小区。

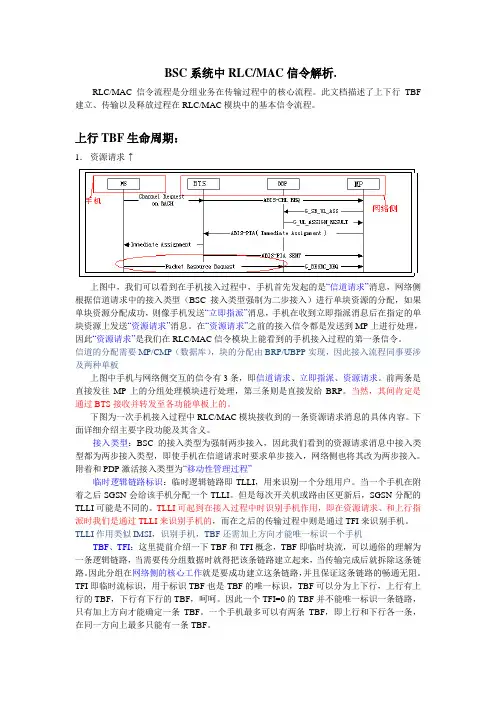

BSC系统中RLC/MAC信令解析.RLC/MAC信令流程是分组业务在传输过程中的核心流程。
此文档描述了上下行TBF 建立、传输以及释放过程在RLC/MAC模块中的基本信令流程。
上行TBF生命周期：1．资源请求↑上图中，我们可以看到在手机接入过程中，手机首先发起的是“信道请求”消息，网络侧根据信道请求中的接入类型（BSC 接入类型强制为二步接入）进行单块资源的分配，如果单块资源分配成功，则像手机发送“立即指派”消息，手机在收到立即指派消息后在指定的单块资源上发送“资源请求”消息。
在“资源请求”之前的接入信令都是发送到MP上进行处理，因此“资源请求”是我们在RLC/MAC信令模块上能看到的手机接入过程的第一条信令。
信道的分配需要MP/CMP（数据库），块的分配由BRP/UBPP实现，因此接入流程同事要涉及两种单板上图中手机与网络侧交互的信令有3条，即信道请求、立即指派、资源请求。
前两条是直接发往MP上的分组处理模块进行处理，第三条则是直接发给BRP。
当然，其间肯定是通过BTS接收并转发至各功能单板上的。
下图为一次手机接入过程中RLC/MAC模块接收到的一条资源请求消息的具体内容。
下面详细介绍主要字段功能及其含义。
·接入类型：BSC的接入类型为强制两步接入，因此我们看到的资源请求消息中接入类型都为两步接入类型，即使手机在信道请求时要求单步接入，网络侧也将其改为两步接入。
附着和PDP激活接入类型为“移动性管理过程”·临时逻辑链路标识：临时逻辑链路即TLLI，用来识别一个分组用户。
当一个手机在附着之后SGSN会给该手机分配一个TLLI。
但是每次开关机或路由区更新后，SGSN分配的TLLI可能是不同的。
TLLI可起到在接入过程中时识别手机作用，即在资源请求、和上行指派时我们是通过TLLI来识别手机的，而在之后的传输过程中则是通过TFI来识别手机。
TLLI作用类似IMSI，识别手机，TBF还需加上方向才能唯一标识一个手机·TBF、TFI：这里提前介绍一下TBF和TFI概念，TBF即临时块流，可以通俗的理解为一条逻辑链路，当需要传分组数据时就得把该条链路建立起来，当传输完成后就拆除这条链路。
CELL SETUP REQUESTvalue NBAP-PDU ::= initiatingMessage :{procedureID{procedureCode 5,ddMode tdd},criticality reject,messageDiscriminator common,transactionID longTransActionId : 1,value CellSetupRequestTDD :{protocolIEs{{id 124,criticality reject,value Local-Cell-ID : 0},{id 25,criticality reject,value C-ID : 14021},{id 43,criticality reject,value ConfigurationGenerationID : 1},{id 280,criticality reject,value UARFCN : 10080},{id 23,criticality reject,value CellParameterID : 110},{id 131,criticality reject,value MaximumTransmissionPower : 330},{id 279,criticality reject,value TransmissionDiversityApplied : FALSE},{id 274,criticality reject,value SyncCase : 1},{id 394,criticality reject,value Synchronisation-Configuration-Cell-SetupRqst : {n-INSYNC-IND 1,n-OUTSYNC-IND 20,t-RLFAILURE 50}},{id 359,criticality reject,value ConstantValue : 0},{id 384,criticality reject,value ConstantValue : 0},{id 381,criticality reject,value ConstantValue : 0},{id 287,criticality reject,value TimingAdvanceApplied : no}protocolExtensions{{id 467,criticality reject,extensionValue TimeSlotConfigurationList-LCR-Cell-SetupRqstTDD : {{timeSlotLCR 0,timeSlotStatus active,timeSlotDirection dl},{timeSlotLCR 1,timeSlotStatus active,timeSlotDirection ul},{timeSlotLCR 2,timeSlotStatus active,timeSlotDirection ul},{timeSlotLCR 3,timeSlotStatus active,timeSlotDirection dl},{timeSlotLCR 4,timeSlotStatus active,timeSlotDirection dl},{timeSlotLCR 5,timeSlotStatus active,timeSlotDirection dl},{timeSlotLCR 6,timeSlotStatus active,timeSlotDirection dl}}{id 456,criticality reject,extensionValue PCCPCH-LCR-Information-Cell-SetupRqstTDD :{commonPhysicalChannelID 0,tdd-PhysicalChannelOffset 0,repetitionPeriod v1,repetitionLength 1,pCCPCH-Power 270,sCTD-Indicator inactive,tSTD-Indicator inactive}},{id 97,criticality reject,extensionValue DwPCH-LCR-Information-Cell-SetupRqstTDD :{commonPhysicalChannelId 1,tSTD-Indicator inactive,dwPCH-Power 330}},{id 2002,criticality reject,extensionValue Cell-Frequency-List-LCR-MulFreq-Cell-SetupRqstTDD : {{uARFCN 10104,timeSlotConfigurationList-LCR-Cell-SetupRqstTDD{{timeSlotLCR 0,timeSlotStatus active,timeSlotDirection dl},{timeSlotLCR 1,timeSlotStatus active,timeSlotDirection ul},{timeSlotLCR 2,timeSlotStatus active,timeSlotDirection ul},{timeSlotLCR 3,timeSlotStatus active,timeSlotDirection dl},{timeSlotLCR 4,timeSlotStatus active,timeSlotDirection dl},{timeSlotLCR 5,timeSlotStatus active,timeSlotDirection dl},{timeSlotLCR 6,timeSlotStatus active,timeSlotDirection dl}}}}}}}}CELL SETUP RESPONSEvalue NBAP-PDU ::= succesfulOutcome :{procedureID{procedureCode 5,ddMode tdd},criticality reject,messageDiscriminator common,transactionID longTransActionId : 1,value CellSetupResponse :{protocolIEs{}}}PHYSICAL SHARED CHANEL RECONFIGURATION REQUESTvalue NBAP-PDU ::= initiatingMessage :{procedureID{procedureCode 37,ddMode tdd},criticality reject,messageDiscriminator common,transactionID longTransActionId : 2049,value PhysicalSharedChannelReconfigurationRequestTDD :{protocolIEs{{id 25,criticality reject,value C-ID : 14021}},protocolExtensions{{id 526,criticality reject,extensionValue HS-PDSCH-TDD-Information-PSCH-ReconfRqst :dL-HS-PDSCH-Timeslot-Information-LCR-PSCH-ReconfRqst {{timeSlot 3,midambleShiftAndBurstType{midambleAllocationMode defaultMidamble,midambleConfigurationLCR v8},dl-HS-PDSCH-Codelist-LCR-PSCH-ReconfRqst{chCode1div1},maxHSDSCH-HSSCCH-Power 330},{timeSlot 4,midambleShiftAndBurstType{midambleAllocationMode defaultMidamble,midambleConfigurationLCR v8},dl-HS-PDSCH-Codelist-LCR-PSCH-ReconfRqst{chCode1div1},maxHSDSCH-HSSCCH-Power 330},{timeSlot 5,midambleShiftAndBurstType{midambleAllocationMode defaultMidamble,midambleConfigurationLCR v8},dl-HS-PDSCH-Codelist-LCR-PSCH-ReconfRqst{chCode1div1},maxHSDSCH-HSSCCH-Power 330}},iE-Extensions{id 280,criticality ignore,extensionValue UARFCN : 10080}}}},{id 527,criticality reject,extensionValue Add-To-HS-SCCH-Resource-Pool-PSCH-ReconfRqst : {hS-SCCH-Information-LCR-PSCH-ReconfRqst{{hS-SCCH-ID 0,timeSlotLCR 6,midambleShiftLCR{midambleAllocationMode defaultMidamble,midambleConfigurationLCR v8},first-TDD-ChannelisationCode chCode16div1,second-TDD-ChannelisationCode chCode16div2,hS-SCCH-MaxPower -9,hS-SICH-Information-LCR{hsSICH-ID 0,timeSlotLCR 2,midambleShiftLCR{midambleAllocationMode defaultMidamble,midambleConfigurationLCR v8},tdd-ChannelisationCode chCode16div13},iE-Extensions{{id 280,criticality ignore,extensionValue UARFCN : 10080}}},{hS-SCCH-ID 1,timeSlotLCR 6,midambleShiftLCR{midambleAllocationMode defaultMidamble,midambleConfigurationLCR v8},first-TDD-ChannelisationCode chCode16div3,second-TDD-ChannelisationCode chCode16div4,hS-SCCH-MaxPower -9,hS-SICH-Information-LCR{hsSICH-ID 1,timeSlotLCR 2,midambleShiftLCR{midambleAllocationMode defaultMidamble,midambleConfigurationLCR v8},tdd-ChannelisationCode chCode16div11},iE-Extensions{{id 280,criticality ignore,extensionValue UARFCN : 10080}}}}}},{id 43,criticality reject,extensionValue ConfigurationGenerationID : 2}}}}PHYSICAL SHARED CHANNEL RECONFIGURATION RESPONSEvalue NBAP-PDU ::= succesfulOutcome :{procedureID{procedureCode 37,ddMode tdd},criticality reject,messageDiscriminator common,transactionID longTransActionId : 2049,value PhysicalSharedChannelReconfigurationResponse :{protocolIEs{}}}COMMON TRANSPORT CHANNEL SETUP REQUESTvalue NBAP-PDU ::= initiatingMessage :{procedureID{procedureCode 12,ddMode tdd},criticality reject,messageDiscriminator common,transactionID longTransActionId : 6145,value CommonTransportChannelSetupRequestTDD :{protocolIEs{{id 25,criticality reject,value C-ID : 14021},{id 43,criticality reject,value ConfigurationGenerationID : 3},{id 37,criticality ignore,value CommonPhysicalChannelType-CTCH-SetupRqstTDD : secondary-CCPCH-parameters :{sCCPCH-CCTrCH-ID 1,tFCS{tFCSvalues no-Split-in-TFCI :{{cTFC ctfc2bit : 0},{cTFC ctfc2bit : 1},{cTFC ctfc2bit : 2}}},tFCI-Coding v16,punctureLimit 15,secondaryCCPCH-parameterList{id 465,criticality reject,value Secondary-CCPCH-LCR-parameterList-CTCH-SetupRqstTDD :{{commonPhysicalChannelID 10,tdd-ChannelisationCodeLCR{tDD-ChannelisationCode chCode16div5,modulation qPSK},timeslotLCR 0,midambleShiftLCR{midambleAllocationMode defaultMidamble,midambleConfigurationLCR v8},tdd-PhysicalChannelOffset 6,repetitionPeriod v64,repetitionLength 58,s-CCPCH-Power -30,s-CCPCH-TimeSlotFormat-LCR qPSK : 3},{commonPhysicalChannelID 11,tdd-ChannelisationCodeLCR{tDD-ChannelisationCode chCode16div6,modulation qPSK},timeslotLCR 0,midambleShiftLCR{midambleAllocationMode defaultMidamble,midambleConfigurationLCR v8},tdd-PhysicalChannelOffset 6,repetitionPeriod v64,repetitionLength 58,s-CCPCH-Power -30,s-CCPCH-TimeSlotFormat-LCR qPSK : 0}}},fACH-ParametersList{id 122,criticality reject,value FACH-ParametersListIE-CTCH-SetupRqstTDD : {{commonTransportChannelID 10,fACH-CCTrCH-ID 1,dl-TransportFormatSet{dynamicParts{{nrOfTransportBlocks 0,mode notApplicable : NULL},{nrOfTransportBlocks 1,transportBlockSize 171,mode notApplicable : NULL}},semi-staticPart{transmissionTimeInterval msec-20,channelCoding convolutional-coding,codingRate third,rateMatchingAttribute 210,cRC-Size v16,mode tdd : frame-related}},toAWS 80,toAWE 7,iE-Extensions{{id 154,criticality reject,extensionValue DL-Power : -30}}}}},pCH-Parameters{id 157,criticality reject,value PCH-ParametersItem-CTCH-SetupRqstTDD : {commonTransportChannelID 1,pCH-CCTrCH-ID 1,dl-TransportFormatSet{dynamicParts{{nrOfTransportBlocks 0,mode notApplicable : NULL},{nrOfTransportBlocks 1,transportBlockSize 80,mode notApplicable : NULL}},semi-staticPart{transmissionTimeInterval msec-20,channelCoding convolutional-coding,codingRate third,rateMatchingAttribute 230,cRC-Size v16,mode tdd : frame-related}},toAWS 80,toAWE 7,pICH-Parameters{id 459,criticality reject,value PICH-LCR-Parameters-CTCH-SetupRqstTDD : {commonPhysicalChannelID 5,tdd-ChannelisationCodeLCR{tDD-ChannelisationCode chCode16div5,modulation qPSK},timeSlotLCR 0,midambleShiftLCR{midambleAllocationMode defaultMidamble,midambleConfigurationLCR v8},tdd-PhysicalChannelOffset 0,repetitionPeriod v64,repetitionLength 2,pagingIndicatorLength v8,pICH-Power 0,second-TDD-ChannelisationCodeLCR{tDD-ChannelisationCode chCode16div6,modulation qPSK}}},iE-Extensions{{id 457,criticality reject,extensionValue DL-Power : -30}}}}}}}}}COMMON TRANSPORT CHANNEL SETUP RESPONSEvalue NBAP-PDU ::= succesfulOutcome :{procedureID{procedureCode 12,ddMode tdd},criticality reject,messageDiscriminator common,transactionID longTransActionId : 6145,value CommonTransportChannelSetupResponse :{protocolIEs{{id 362,criticality ignore,value FACH-CommonTransportChannel-InformationResponse :{{commonTransportChannelID 10,bindingID '00000064'H,transportLayerAddress '00001010 00000001 00000010 00000011 00000100 00000101 00000110 00000111 00001000 00001001 00001010 00001011 00001100 00001101 00001110 00001111 00000001 00000010 00000011 00000001'B}}},{id 374,criticality ignore,value CommonTransportChannel-InformationResponse :{commonTransportChannelID 1,bindingID '00000065'H,transportLayerAddress '00001010 00000001 00000010 00000011 00000100 00000101 00000110 00000111 00001000 00001001 00001010 00001011 00001100 00001101 00001110 00001111 00000001 00000010 00000011 00000001'B}}}}}COMMON TRANSPORT CHANNEL SETUP REQUESTvalue NBAP-PDU ::= initiatingMessage :{procedureID{procedureCode 12,ddMode tdd},criticality reject,messageDiscriminator common,transactionID longTransActionId : 8193,value CommonTransportChannelSetupRequestTDD :{protocolIEs{{id 25,criticality reject,value C-ID : 14021},{id 43,criticality reject,value ConfigurationGenerationID : 4},{id 37,criticality ignore,value CommonPhysicalChannelType-CTCH-SetupRqstTDD : pRACH-parameters :{pRACH-Parameters-CTCH-SetupRqstTDD{id 461,criticality reject,value PRACH-LCR-ParametersList-CTCH-SetupRqstTDD :{{commonPhysicalChannelID 20,tFCS{tFCSvalues no-Split-in-TFCI :{{cTFC ctfc2bit : 0,tFC-Beta computedGainFactors : 0}}},timeslotLCR 2,tdd-ChannelisationCodeLCR{tDD-ChannelisationCode chCode8div8, modulation qPSK},midambleShiftLCR{midambleAllocationMode defaultMidamble, midambleConfigurationLCR v8},rACH{id 197,criticality reject,value RACH-ParameterItem-CTCH-SetupRqstTDD : {commonTransportChannelID 15,uL-TransportFormatSet{dynamicParts{{nrOfTransportBlocks 1,transportBlockSize 170,mode notApplicable : NULL}},semi-staticPart{transmissionTimeInterval msec-10,channelCoding convolutional-coding,codingRate half,rateMatchingAttribute 200,cRC-Size v16,mode tdd : frame-related}}}}}}},iE-Extensions{{id 312,criticality reject,extensionValue FPACH-LCR-Parameters-CTCH-SetupRqstTDD :{commonPhysicalChannelID 2,tdd-ChannelisationCodeLCR{tDD-ChannelisationCode chCode16div15,modulation qPSK},timeslotLCR 0,midambleShiftLCR{midambleAllocationMode defaultMidamble,midambleConfigurationLCR v8},fPACH-Power 240}}}}}}}}COMMON TRANSPORT CHANNEL SETUP RESPONSEvalue NBAP-PDU ::= succesfulOutcome :{procedureID{procedureCode 12,ddMode tdd},criticality reject,messageDiscriminator common,transactionID longTransActionId : 8193,value CommonTransportChannelSetupResponse :{protocolIEs{{id 385,criticality ignore,value CommonTransportChannel-InformationResponse :{commonTransportChannelID 15,bindingID '00000066'H,transportLayerAddress '00001010 00000001 00000010 00000011 00000100 00000101 00000110 00000111 00001000 00001001 00001010 00001011 00001100 00001101 00001110 00001111 00000001 00000010 00000011 00000001'B}}}}}SYSTEM INFORMATION UPDATE REQUESTmIBvalue MasterInformationBlock ::={mib-ValueTag 1,plmn-Type gsm-MAP :{plmn-Identity{mcc{4,6,},mnc{0,2}}},sibSb-ReferenceList{{sibSb-Type sysInfoType1 : 1,scheduling{scheduling{segCount 1,sib-Pos rep64 : 1}}},{sibSb-Type sysInfoType2 : 1,scheduling{scheduling{segCount 1,sib-Pos rep64 : 2}}},{sibSb-Type sysInfoType3 : 1,schedulingscheduling{segCount 1,sib-Pos rep64 : 3}}},{sibSb-Type sysInfoType5 : 1, scheduling{scheduling{segCount 3,sib-Pos rep64 : 5,sib-PosOffsetInfo{so2,so2}}}},{sibSb-Type sysInfoType7 : NULL, scheduling{scheduling{segCount 1,sib-Pos rep64 : 9}}},{sibSb-Type sysInfoType11 : 1, scheduling{scheduling{segCount 1,sib-Pos rep64 : 10}},{sibSb-Type sysInfoType18 : 1,scheduling{scheduling{segCount 1,sib-Pos rep64 : 11}}}}}sIB1value SysInfoType1 ::={cn-CommonGSM-MAP-NAS-SysInfo '791C'H, cn-DomainSysInfoList{{cn-DomainIdentity cs-domain,cn-Type gsm-MAP : '0F01'H,cn-DRX-CycleLengthCoeff 6},{cn-DomainIdentity ps-domain,cn-Type gsm-MAP : '0401'H,cn-DRX-CycleLengthCoeff 6}},ue-ConnTimersAndConstants{t-301 ms100,n-301 0,t-302 ms1000,n-302 3,t-304 ms2000,n-304 2,t-305 m30,t-307 s30,t-308 ms320,t-309 5,t-310 ms160,n-310 4,t-311 ms2000,t-312 1,n-312 s1,t-313 1,n-313 s20,t-314 s12,t-315 s10,n-315 s1,t-316 s30,t-317 infinity4},ue-IdleTimersAndConstants{t-300 ms800,n-300 3,t-312 1,n-312 s1},v3a0NonCriticalExtensions{sysInfoType1-v3a0ext{ue-ConnTimersAndConstants-v3a0ext{n-315 s4},ue-IdleTimersAndConstants-v3a0ext{}}}}sIB2value SysInfoType2 ::={ura-IdentityList{'00000001 00000101'B}}sIB3value SysInfoType3 ::={sib4indicator FALSE,cellIdentity '00000000 11110011 01101100 0101'B, cellSelectReselectInfo{cellSelectQualityMeasure cpich-RSCP : NULL,modeSpecificInfo tdd :{s-Intrasearch 25,s-Intersearch 25,rat-List{{rat-Identifier gsm,s-SearchRAT 2,s-Limit-SearchRAT 26},{rat-Identifier cdma2000,s-SearchRAT 26,s-Limit-SearchRAT 26}},q-RxlevMin -51},q-Hyst-l-S 3,t-Reselection-S 1,maxAllowedUL-TX-Power 24},cellAccessRestriction{cellBarred notBarred : NULL,cellReservedForOperatorUse notReserved,cellReservationExtension notReserved,accessClassBarredList{notBarred,notBarred,notBarred,notBarred,notBarred,notBarred,notBarred,notBarred,notBarred,notBarred,notBarred,notBarred,notBarred,notBarred,notBarred,notBarred}},v4b0NonCriticalExtensions{sysInfoType3-v4b0ext{mapping-LCR{mappingFunctionParameterList{{functionType linear,mapParameter1 0,mapParameter2 0}}}}}}sIB5value SysInfoType5bis ::={sib6indicator FALSE,pich-PowerOffset 0, modeSpecificInfo tdd :{openLoopPowerControl-TDD{primaryCCPCH-TX-Power 27,prach-ConstantValue 0,dpch-ConstantValue 0}},primaryCCPCH-Info tdd :{cellParametersID 110,sctd-Indicator FALSE},prach-SystemInformationList{{prach-RACH-Info{modeSpecificInfo tdd :{timeslot 2,channelisationCodeList sf8 :{cc8-8},prach-Midamble direct}},transportChannelIdentity 15,persistenceScalingFactorList{psf0-9,psf0-9,psf0-9,psf0-9,psf0-9},ac-To-ASC-MappingTable{6,5,4,3,2,1,},modeSpecificInfo tdd : NULL}},sCCPCH-SystemInformationList{{secondaryCCPCH-Info{modeSpecificInfo tdd :{commonTimeslotInfo{secondInterleavingMode frameRelated,tfci-Coding tfci-bits-16,puncturingLimit pl1,repetitionPeriodLengthAndOffset repetitionPeriod64 :{length 58,offset 6}},individualTimeslotInfo{timeslotNumber 0,tfci-Existence TRUE,midambleShiftAndBurstType{burstType type1 :{midambleConfigurationBurstType1and3 ms4,midambleAllocationMode defaultMidamble : NULL}}},channelisationCode{cc16-5,cc16-6}}},tfcs normalTFCI-Signalling : complete :{ctfcSize ctfc2Bit :{{ctfc2 0},{ctfc2 1},{ctfc2 2}}},fach-PCH-InformationList{{transportFormatSet commonTransChTFS :{tti tti20 :{{rlc-Size tdd :{commonTDD-Choice octetModeRLC-SizeInfoType1 : sizeType1 : 8},numberOfTbSizeList{zero : NULL,one : NULL},logicalChannelList allSizes : NULL}},semistaticTF-Information{channelCodingType convolutional : third,rateMatchingAttribute 230,crc-Size crc16}},transportChannelIdentity 1,ctch-Indicator FALSE},{transportFormatSet commonTransChTFS :{tti tti20 :{{rlc-Size tdd :{commonTDD-Choice bitModeRLC-SizeInfo : sizeType2 :{part1 5,part2 3}},numberOfTbSizeList{zero : NULL,one : NULL},logicalChannelList allSizes : NULL}},semistaticTF-Information{channelCodingType convolutional : third,rateMatchingAttribute 210,crc-Size crc16}},transportChannelIdentity 10,ctch-Indicator FALSE}}}},v4b0NonCriticalExtensions{sysInfoType5-v4b0ext{prach-SystemInformationList-LCR-r4{{prach-RACH-Info-LCR{sync-UL-Info{sync-UL-Codes-Bitmap { code7, code6, code5, code4, code3, ... },prxUpPCHdes 20,powerRampStep 1,max-SYNC-UL-Transmissions tr8,mmax 2},prach-DefinitionList{{timeslot 2,prach-ChanCodes-LCR{cc8-8},midambleShiftAndBurstType{midambleAllocationMode defaultMidamble : NULL,midambleConfiguration 4},fpach-Info{timeslot 0,channelisationCode cc16-15,midambleShiftAndBurstType{midambleAllocationMode defaultMidamble : NULL,midambleConfiguration 4},wi 4}}}},rach-TransportFormatSet-LCR commonTransChTFS-LCR :{tti tti10 :{{rlc-Size tdd :{commonTDD-Choice bitModeRLC-SizeInfo : sizeType2 :{part1 5,part2 2}},numberOfTbSizeList{one : NULL},logicalChannelList configured : NULL}},semistaticTF-Information{channelCodingType convolutional : half,rateMatchingAttribute 200,crc-Size crc16}},prach-Partitioning-LCR{{accessServiceClass-TDD-LCR{availableSYNC-UlCodesIndics { sulCodeIndex7, sulCodeIndex6, ... }, subchannelSize size1 : NULL}},{accessServiceClass-TDD-LCR{availableSYNC-UlCodesIndics { sulCodeIndex7, sulCodeIndex6, ... }, subchannelSize size1 : NULL}},{accessServiceClass-TDD-LCR{availableSYNC-UlCodesIndics { sulCodeIndex7, sulCodeIndex6, ... }, subchannelSize size1 : NULL}},{accessServiceClass-TDD-LCR{availableSYNC-UlCodesIndics { sulCodeIndex7, sulCodeIndex6, ... }, subchannelSize size1 : NULL}},{accessServiceClass-TDD-LCR{availableSYNC-UlCodesIndics { sulCodeIndex7, sulCodeIndex6, ... }, subchannelSize size1 : NULL}},{accessServiceClass-TDD-LCR{availableSYNC-UlCodesIndics { sulCodeIndex7, sulCodeIndex6, ... },subchannelSize size1 : NULL}},{accessServiceClass-TDD-LCR{availableSYNC-UlCodesIndics { sulCodeIndex7, sulCodeIndex6, ... },subchannelSize size1 : NULL}}}}},tdd128SpecificInfo{pCCPCH-LCR-Extensions{tstd-Indicator FALSE},sCCPCH-LCR-ExtensionsList{{secondaryCCPCH-LCR-Extensions{individualTimeslotLCR-Ext{midambleShiftAndBurstType{midambleAllocationMode defaultMidamble : NULL,midambleConfiguration 4},modulation mod-QPSK,ss-TPC-Symbols zero}},pich-Info{timeslot 0,pichChannelisationCodeList-LCR-r4{cc16-5,cc16-6},midambleShiftAndBurstType{midambleAllocationMode defaultMidamble : NULL,midambleConfiguration 4},repetitionPeriodLengthOffset rpp64-2 : 0,pagingIndicatorLength pi16,n-GAP f4,n-PCH 8}}}}},v590NonCriticalExtensions{v650NonCriticalExtensions{v680NonCriticalExtensions{sysInfoType5-v680ext{hsdpa-CellIndicator hsdpa-CapableCell}}}}}}sIB7value SysInfoType7 ::={modeSpecificInfo tdd : NULL,prach-Information-SIB5-List{2},expirationTimeFactor 8}sIB11value SysInfoType11 ::={sib12indicator FALSE,fach-MeasurementOccasionInfo{fACH-meas-occasion-coeff 1,inter-freq-FDD-meas-ind FALSE,inter-freq-TDD-meas-ind FALSE},measurementControlSysInfo{use-of-HCS hcs-not-used :{cellSelectQualityMeasure cpich-RSCP :{intraFreqMeasurementSysInfo{},interFreqMeasurementSysInfo{}},interRATMeasurementSysInfo{}}},v4b0NonCriticalExtensions{sysInfoType11-v4b0ext{fach-MeasurementOccasionInfo-LCR-Ext{inter-freq-TDD128-meas-ind FALSE},measurementControlSysInfo-LCR{use-of-HCS hcs-not-used :{cellSelectQualityMeasure cpich-RSCP :{intraFreqMeasurementSysInfo{intraFreqCellInfoSI-List{removedIntraFreqCellList removeAllIntraFreqCells : NULL, newIntraFreqCellList{{intraFreqCellID 0,cellInfo{cellIndividualOffset 0,primaryCCPCH-Info{tstd-Indicator FALSE,cellParametersID 110,sctd-Indicator FALSE},primaryCCPCH-TX-Power 27,timeslotInfoList{{timeslotNumber 3},{timeslotNumber 4},{timeslotNumber 5},{timeslotNumber 6}},readSFN-Indicator FALSE}}}},intraFreqReportingQuantityForRACH{sfn-SFN-OTD-Type noReport,modeSpecificInfo tdd :{intraFreqRepQuantityRACH-TDDList{noReport}}},maxReportedCellsOnRACH noReport},interFreqMeasurementSysInfo{}}}}}}}sIB18value SysInfoType18 ::={idleModePLMNIdentities{plmnsOfIntraFreqCellsList{{plmn-Identity{mcc{4,6,},mnc{0,2}}}}}}SYSTEM INFORMATION UPDATE RESPONSEvalue NBAP-PDU ::= succesfulOutcome :{procedureID{procedureCode 32,ddMode common},criticality reject,messageDiscriminator common,transactionID longTransActionId : 1,value SystemInformationUpdateResponse :{protocolIEs{}}}COMMON MEASUREMENT INITIATION REQUESTvalue NBAP-PDU ::= initiatingMessage :{procedureID{procedureCode 7,ddMode common},criticality reject,messageDiscriminator common,transactionID longTransActionId : 89,value CommonMeasurementInitiationRequest :{protocolIEs{{id 133,criticality reject,value MeasurementID : 1},{id 32,criticality reject,value CommonMeasurementObjectType-CM-Rqst : cell :{c-ID 14021,iE-Extensions{{id 469,criticality reject,extensionValue TimeSlotLCR : 1},{id 280,criticality reject,extensionValue UARFCN : 10080}}}},{id 34,criticality reject,value CommonMeasurementType : received-total-wide-band-power },{id 132,criticality reject,value MeasurementFilterCoefficient : k6},{id 198,criticality reject,value ReportCharacteristics : periodic : msec : 200},{id 11,criticality reject,value FNReportingIndicator : fN-reporting-not-required}}}}COMMON MEASUREMENT INITIATION RESPONSEvalue NBAP-PDU ::= succesfulOutcome :{procedureID{procedureCode 7,ddMode common},criticality reject,messageDiscriminator common,transactionID longTransActionId : 89,value CommonMeasurementInitiationResponse :{Pr otocolIEs{{id 133,criticality ignore,value MeasurementID : 1}}}}value UL-CCCH-Message ::={message rrcConnectionRequest :{initialUE-Identity tmsi-and-LAI :{tmsi '10001101 01110110 10010111 01110110'B,lai{plmn-Identity{mcc{4,6,},mnc{0,}},lac '11010011 11111001'B}},establishmentCause originatingConversationalCall,protocolErrorIndicator noError,measuredResultsOnRACH{currentCell{modeSpecificInfo tdd :{primaryCCPCH-RSCP 48}}},v3d0NonCriticalExtensions{rRCConnectionRequest-v3d0ext{uESpecificBehaviourInformation1idle '0000'B},v4b0NonCriticalExtensions{rrcConnectionRequest-v4b0ext{accessStratumReleaseIndicator rel-4手机的版本信息，要和RNC上的支持版本相匹配，否则手机无法接入，会导致RRC请求拒绝。
