采用翰文进度计划编制软件绘制施工横道图和时间坐标网络图

基础施工进度计划网络图
说明：
1、基础工程75天，（其中包括分中弹线1天、柱筋安装、和技术间歇在内）；
2、框架结构43天，（其中包括水电暗管预埋时间在内）；
3、主体结构24天，（其中包括水电暗管预埋时间在内）；
4、装修装饰92天，（其中包括与其他水电等工程同步穿插施工）；
5、独立基础第一流水施工段总工期234天。（其中±0以下75天，±0以上159天）
6、本工程施工分桩基础施工和独立基础施工二块；桩基础施工范围48栋，独立基础施工范围59栋，详见施工组织设计。
7、独立基础施工分两个流水施工段，一个施工流水段施工范围30栋。本网络计划图为第一施工流水段的施工进度计划，
独立基础±0第一施工流水段施工完成后人员、设备转入第二施工流水段继续施工，第一流水施工段另有班组继续±0以上施工
阳台、露台、楼梯等栏杆制安圈过梁门窗框安装
5天3天3天
6月21日
框架结构一层柱一层梁板混凝土养护屋面层柱屋面层梁板混凝土养护
43天3天5天1天3天天7天
5月9日
基础工程挖独立基础土方独立基础垫层支模、砼浇筑独立基础支模独立基础钢筋制安独立基础砼浇筑砼养护、砖基础土方回填
73天30天6天6天5天3天7天16天
2月25日
施工放线挡土墙土方开挖挡土墙基础垫层、基础钢筋制安、墙身钢筋制安、支模、砼浇筑
2天2天10天
xx工程施工进度计划网络图
说明：
1、开工日期：2012年2月20日，竣工日期：2012年7月9日。
2、总工期140天。
完工清理、竣工验收
10天
室内装修、电气设备安装
50天
围护结构施工
20天
框架结构施工屋面工程施工
30天5天15天

利用office绘制施工进度计划横道图
在word中绘制横道图需要利用绘图工具来实现。

在Excel中利用“悬浮的条形图”可以制作简单的横道图。

Step1启动Excel，仿照图1的格式，制作一份表格，并将有关工序名称、开(完)工时间和工程持续时间等数据填入表格中。

A1单元格中请不要输入数据，否则后面制作图表时会出现错误。

“完成时间”也可以不输入。

同时选中A1至C12单元格区域，执行“插入→图表”命令，启动“图表向导-4步骤之1-图表类型”(如图2)。

Setp2切换到“自定义类型”标签下，在“图表类型”下面的列表中，选中“悬浮的条形图”选项，单击“完成”按钮，图表插入到文档中。

然后用鼠标双击图表的纵坐标轴，打开“坐标轴格式”对话框，切换到“刻度”标签下，选中“分类次序反转”选项；再切换到“字体”标签下，将字号设置小一些，确定返回。

经过此步操作，图表中有关“工序名称”就按开工顺序从上到下排列了。

Step3仿照上面的操作，打开横坐标轴的“坐标轴格式”对话框，在“刻度”标签中，将“最小值”和“交叉于”后面的方框中的数值重新设置；同时在“字体”标签中，将字号设置小一些，确定返回。

调整好图表的大小和长宽比例，一个简单的横道图制作完成(图3)。

73天 30天 6天 6 天 5天 3天 7天 16天
2月25日
施工放线 挡土墙土方开挖 挡土墙基础垫层、基础钢筋制安、墙身钢筋制安、支模、砼浇筑
2天 2天 10天
xx工程施工进度计划网络图
说明：
1、开工日期：2012年2月20日，竣工日期：2012年7月9日。
2、总工期 140天。
完工清理、竣工验收
装饰装修 屋面找平防水保温层 屋面挂瓦条、铺水泥瓦 外墙保温板 外墙抹灰 外墙涂料文化石 散水台阶坡道
92天 21天 12天 7天 17天 25天 10天
内外墙贴饼挂钢丝网 天棚抹灰 内墙抹灰 门窗扇制安 楼地面细石混凝土
10天 12天 16天 10天 18天
7月15日
主体结构 内外墙体砌筑 GRC 装饰线条、花架等制安 墙体封顶
24天 12天 10天 2天
阳台、露台、楼梯等栏杆制安 圈过梁 门窗框安装
5天 3天 3天
6月21日
框架结构 一层柱 一层梁板 混凝土养护 屋面层柱 屋面层梁板 混凝土养护
43天 3天 5天 1天 3天 24天 7天
5月9日
基础工程挖独立基础土方 独立基础垫层支模、砼浇筑 独立基础支模独立基础钢筋制安 独立基础砼浇筑 砼养护、砖基础 土方回填
6、本工程施工分桩基础施工和独立基础施工二块；桩基础施工范围48栋，独立基础施工范围59栋，详见施工组织设计。
7、独立基础施工分两个流水施工段，一个施工流水段施工范围30栋。本网络计划图为第一施工流水段的施工进度计划，
独立基础±0第一施工流水段施工完成后人员、设备转入第二施工流水段继续施工，第一流水施工段另有班组继续±0以上施工
基 础 施 工 进 度 计 划 网 络 图
说明：

任务。每个流水施工段始终保持流水施工状态。
8、第二施工流水段5月10日开始施工，基础工程75天工期,7月24日完工；框架结构43天工期，9月5日完工；主体结构24天
工期，9月29日完工；装修装饰92天工期，12月30日完工；
9、桩基础施工另见桩基础进度计划网络图；
10月16日
竣工验收
1天
10月15日
基础施工进度计划网络图
说明：
1、基础工程75天，（其中包括分中弹线1天、柱筋安装、和技术间歇在内）；
2、框架结构43天，（其中包括水电暗管预埋时间在内）；
3、主体结构24天，（其中包括水电暗管预埋时间在内）；
4、装修装饰92天，（其中包括与其他水电等工程同步穿插施工）；
5、独立基础第一流水施工段总工期234天。（其中±0以下75天，±0以上159天）
6、本工程施工分桩基础施工和独立基础施工二块；桩基础施工范围48栋，独立基础施工范围59栋，详见施工组织设计。
7、独立基础施工分两个流水施工段，一个施工流水段施工范围30栋。本网络计划图为第一施工流水段的施工进度计划，
独立基础±0第一施工流水段施工完成后人员、设备转入第二施工流水段继续施工，第一流水施工段另有班组继续±0以上施工
装饰装修屋面找平防水保温层屋面挂瓦条、铺水泥瓦外墙保温板外墙抹灰外墙涂料文化石散水台阶坡道
92天21天12天7天17天25天10天
内外墙贴饼挂钢丝网天棚抹灰内墙抹灰门窗扇制安楼地面细石混凝土
10天12天16天10天18天
7月15日
主体结构内外墙体砌筑GRC装饰线条、花架等制安墙体封顶
24天12天10天2天
围护结构施工
屋面工程施工
窗框安装
外墙保温、饰面工程

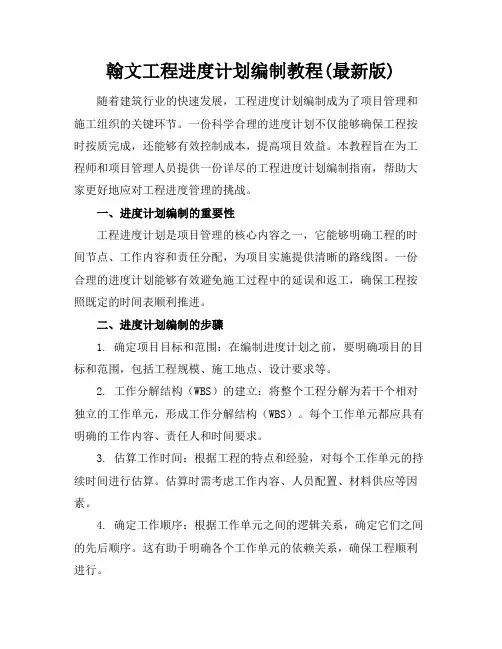

翰文工程进度计划编制教程(最新版)随着建筑行业的快速发展，工程进度计划编制成为了项目管理和施工组织的关键环节。

一份科学合理的进度计划不仅能够确保工程按时按质完成，还能够有效控制成本，提高项目效益。

本教程旨在为工程师和项目管理人员提供一份详尽的工程进度计划编制指南，帮助大家更好地应对工程进度管理的挑战。

一、进度计划编制的重要性工程进度计划是项目管理的核心内容之一，它能够明确工程的时间节点、工作内容和责任分配，为项目实施提供清晰的路线图。

一份合理的进度计划能够有效避免施工过程中的延误和返工，确保工程按照既定的时间表顺利推进。

二、进度计划编制的步骤1. 确定项目目标和范围：在编制进度计划之前，要明确项目的目标和范围，包括工程规模、施工地点、设计要求等。

2. 工作分解结构（WBS）的建立：将整个工程分解为若干个相对独立的工作单元，形成工作分解结构（WBS）。

每个工作单元都应具有明确的工作内容、责任人和时间要求。

3. 估算工作时间：根据工程的特点和经验，对每个工作单元的持续时间进行估算。

估算时需考虑工作内容、人员配置、材料供应等因素。

4. 确定工作顺序：根据工作单元之间的逻辑关系，确定它们之间的先后顺序。

这有助于明确各个工作单元的依赖关系，确保工程顺利进行。

5. 绘制网络图：将各个工作单元按照确定的顺序绘制成网络图，直观地展示工程进度。

网络图应包括各个工作单元、时间节点和依赖关系。

6. 优化进度计划：在初步绘制出网络图后，对进度计划进行优化。

优化过程中需考虑资源分配、工作重叠、关键路径等因素，以提高进度计划的合理性和可行性。

7. 制定进度计划表：根据优化后的网络图，制定详细的进度计划表。

进度计划表应包括各个工作单元的起止时间、持续时间、责任人等信息。

8. 监控和调整进度计划：在工程实施过程中，定期对进度计划进行监控和调整。

当实际进度与计划进度发生偏差时，应及时采取措施进行调整，以确保工程按计划推进。

三、进度计划编制的注意事项1. 充分了解工程特点和施工条件：在编制进度计划时，要充分考虑工程的特点和施工条件，确保进度计划的合理性和可行性。

施工机械 安装
施工 土方 基础砼
准备 工程 工程
⑴⑵⑶
2天
8天 45天
验收及
回填
⑷
砌体
结构工程
⑸
主体结构
砼屋面工程 验收
⑹⑺
内粉工 程
⑼
屋面防水工程
(10)
外墙糙底
(11)
施工机械
拆除
(13)
室外工 程
零星工 程
(15) (18)
6天
57天
54天
2天
50天 1钢筋、模板加工；水电配合土建预埋及预留、安装
3、 辅助工 序
4、工 程质量 等级为 合格
楼地面工程
(12)
55天
室内外
门
装修 窗
(14) 4 (16)
43天
天
设备安装
(17) (19)
33天
5天 竣工收尾
清理现场
竣工验收
(20)
(21)
4天
1天
说明：
1、本
工程总
日历工
期为 240天
360
（8个
月，施
工时要
保证关
键线
路； 本工程总工期为360天,具体开工时间以业主开工令为准。
2、 关键线 路

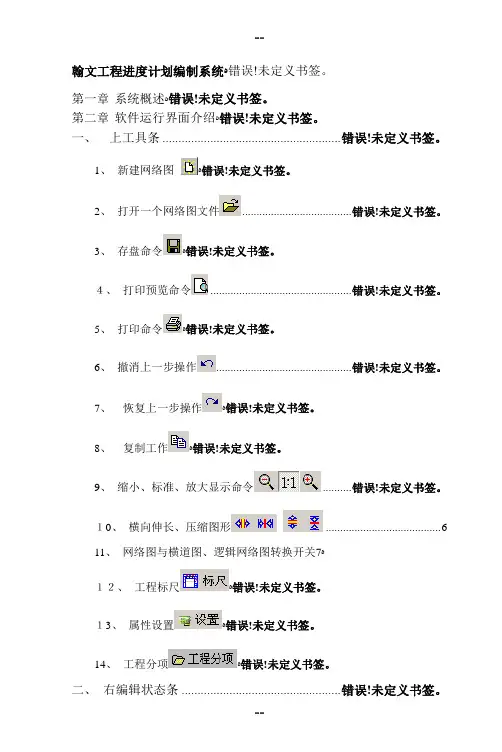

翰文工程进度计划编制系统ﻩ错误!未定义书签。

第一章系统概述ﻩ错误!未定义书签。

第二章软件运行界面介绍ﻩ错误!未定义书签。

一、上工具条 ........................................................ 错误!未定义书签。

1、新建网络图ﻩ错误!未定义书签。

2、打开一个网络图文件...................................... 错误!未定义书签。

3、存盘命令ﻩ错误!未定义书签。

４、打印预览命令 ................................................. 错误!未定义书签。

5、打印命令ﻩ错误!未定义书签。

6、撤消上一步操作............................................... 错误!未定义书签。

7、恢复上一步操作ﻩ错误!未定义书签。

8、复制工作ﻩ错误!未定义书签。

9、缩小、标准、放大显示命令 .......... 错误!未定义书签。

１0、横向伸长、压缩图形 (6)11、网络图与横道图、逻辑网络图转换开关ﻩ7１２、工程标尺ﻩ错误!未定义书签。

１3、属性设置ﻩ错误!未定义书签。

14、工程分项ﻩ错误!未定义书签。

二、右编辑状态条 .................................................. 错误!未定义书签。

三、主菜单ﻩ错误!未定义书签。

1、文件菜单 ................................................................. 错误!未定义书签。

2、编辑菜单 ............................................................... 错误!未定义书签。

3、资源菜单ﻩ错误!未定义书签。

４、显示设置菜单ﻩ错误!未定义书签。

利用office绘制施工进度计划横道图在word中绘制横道图需要利用绘图工具来实现。

在Excel中利用“悬浮的条形图”可以制作简单的横道图。

Step1 启动Excel,仿照图1的格式，制作一份表格,并将有关工序名称、开(完)工时间和工程持续时间等数据填入表格中。

A1单元格中请不要输入数据，否则后面制作图表时会出现错误。

“完成时间”也可以不输入。

同时选中A1至C12单元格区域,执行“插入？图表”命令，启动“图表向导—4步骤之1—图表类型”（如图2)。

Setp2 切换到“自定义类型"标签下，在“图表类型”下面的列表中，选中“悬浮的条形图"选项，单击“完成"按钮,图表插入到文档中。

然后用鼠标双击图表的纵坐标轴,打开“坐标轴格式”对话框，切换到“刻度”标签下，选中“分类次序反转”选项;再切换到“字体”标签下，将字号设置小一些，确定返回。

经过此步操作，图表中有关“工序名称”就按开工顺序从上到下排列了。

Step3 仿照上面的操作,打开横坐标轴的“坐标轴格式”对话框，在“刻度”标签中，将“最小值”和“交叉于”后面的方框中的数值重新设置；同时在“字体”标签中，将字号设置小一些,确定返回。

调整好图表的大小和长宽比例，一个简单的横道图制作完成(图3).下面红色部分是赠送的总结计划，不需要的可以下载后编辑删除～2014年工作总结及2015年工作计划（精选) XX年，我工区安全生产工作始终坚持“安全第一，预防为主,综合治理”的方针，以落实安全生产责任制为核心，积极开展安全生产大检查、事故隐患整改、安全生产宣传教育以及安全生产专项整治等活动，一年来,在工区全员的共同努力下，工区安全生产局面良好，总体安全生产形势持续稳定并更加牢固可靠。

一、主要工作开展情况（一)认真开展安全生产大检查，加大安全整治力度。

在今年的安全生产检查活动中,工区始终认真开展月度安全检查和日常性安全巡视检查记录，同时顺利完成公司组织的XX年春、秋季安全生产大检查和国家电网公司组织的专项隐患排查工作。

【干货】使用Project编制施工进度横道图或网络图首先，简单介绍下Project，Project是由微软公司开发的一个国际上享有盛誉的通用的项目管理工具软件，凝集了许多成熟的项目管理现代理论和方法，可以帮助项目管理者实现时间、资源、成本的计划、控制。

咱们今天一块学习下Project的其中一项功能，那就是如何编制施工进度横道图和网络计划图。

至于Project其他的功能，如对项目资源的计划和控制、项目成本的计划和控制等，有兴趣的同志可以学习、研究下。

在学习制作横道图和网络图之前，先了解两个概念，什么是横道图和网络图。

横道图，也叫条状图，在Project中叫甘特图，“甘特图”视图由两部分组成：左边的表和右边的条形图。

条形图包括一个横跨顶部的时间刻度，它表明时间单位。

图中的条形是表中任务的图形化表示，表示的内容有开始时间和完成时间、工期及状态(例如，任务中的工作是否已经开始进行)。

图中的其他元素如链接线，代表任务间的关系。

横道图示例：横道图第一部分横道图编制一、创建新项目计划(1)单击“文件”菜单中的“新建”。

在“新建项目”任务窗格中，单击“空白项目”。

Project新建一个空白项目计划，接下来，设置项目的开始日期。

(2)单击“项目”菜单中的“项目信息”。

显示项目信息对话框。

(3)在“开始日期”框中，输入或选择“*年*月*日”，如下图所示。

项目信息对话框(4)单击“确定”，关闭项目信息对话框。

(5)在“文件”菜单中，单击“保存”按钮。

二、设置工作日(1)单击“工具”菜单中的“更改工作时间”。

显示“更改工作时间”对话框，如图所示。

“更改工作时间”对话框(2)在“对于日历”框中，单击下拉箭头。

显示的列表包含Project 中的3个基本日历，即：24小时：没有非工作时间。

夜班：夜晚轮班安排，周一晚到周六晨，时间从晚上11点到早上8点，中间有1小时休息时间。

标准：传统的工作日，周一到周五的早上8点到下午5点，中间有1小时午餐休息时间。

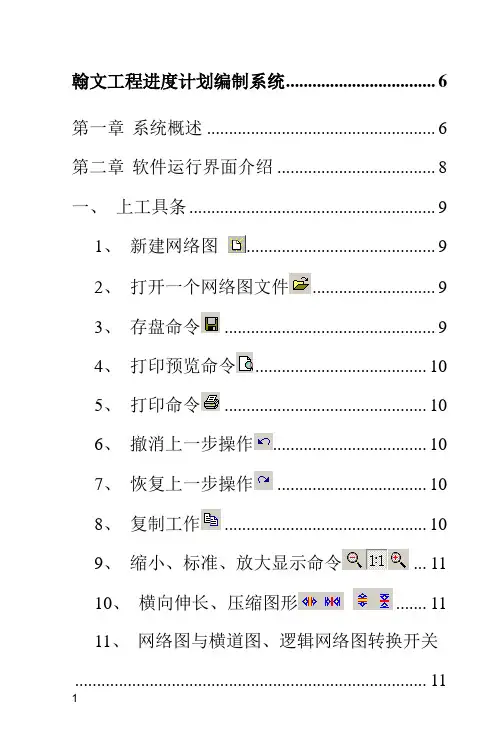

翰文工程进度计划编制系统 (6)第一章系统概述 (6)第二章软件运行界面介绍 (8)一、上工具条 (9)1、新建网络图 (9)2、打开一个网络图文件 (9)3、存盘命令 (9)4、打印预览命令 (10)5、打印命令 (10)6、撤消上一步操作 (10)7、恢复上一步操作 (10)8、复制工作 (10)9、缩小、标准、放大显示命令 (11)10、横向伸长、压缩图形 (11)11、网络图与横道图、逻辑网络图转换开关 (11)12、工程标尺 (11)13、属性设置 (12)14、工程分项 (12)二、右编辑状态条 (13)三、主菜单 (13)1、文件菜单 (14)2、编辑菜单 (14)3、资源菜单 (15)4、显示设置菜单 (15)5、窗口菜单 (16)6、帮助菜单 (16)四、右键菜单 (16)第三章编制网络计划图 (19)一、添加和修改工作 (19)1、添加工作 (19)2、修改工作 (25)4、用鼠标直接在屏幕上调整逻辑关系 (26)5、调整工作位置 (27)6、替换功能 (27)7、时差调整功能 (28)8、分段功能 (29)9、拆分与合并功能 (30)10、分组功能 (31)11、资源输入 (31)12、工作间增加空行 (36)13、交换 (37)14、流水 (37)15、时间参数显示 (38)16、工程量显示 (38)二、工作分类及设置 (39)1、工作分类 (39)三、网络图属性设置 (48)1、网络图显示及打印设置 (48)2、显示逻辑网络图 (50)3、时间及工程标尺设置 (51)4、休息日设置 (53)5、前锋线设置 (54)6、资源图设置 (55)7、图注说明 (57)8、打印调整 (60)9、放大和缩小网络图 (61)10、横向伸长、压缩网络图以及分页打印. 61 第四章编制横道图及自动生成方法 (63)一、由编制的网络图自动生成横道图 (63)二、直接绘制横道图 (64)三、编辑横道图 (65)四、横道图属性设置 (67)第五章网络计划软件与预算软件的接口功能 .. 69 一、在预算软件中直接运行本软件导入预算数据 (69)二、本软件中直接读取预算接口文件。

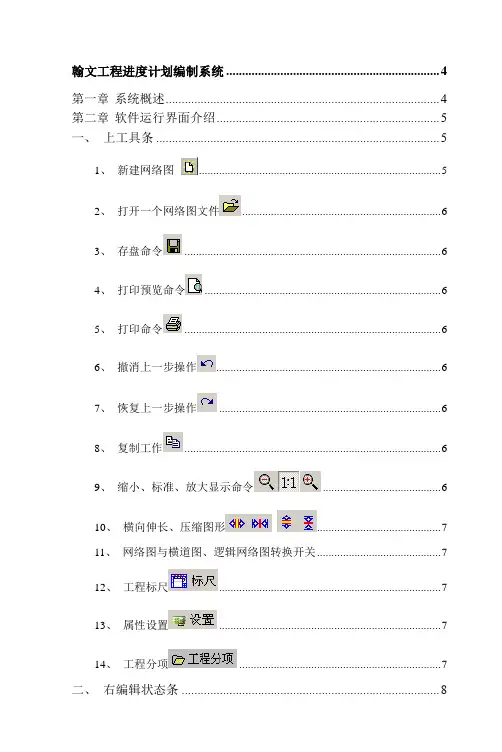

翰文工程进度计划编制系统 (4)第一章系统概述 (4)第二章软件运行界面介绍 (5)一、上工具条 (5)1、新建网络图 (5)2、打开一个网络图文件 (6)3、存盘命令 (6)4、打印预览命令 (6)5、打印命令 (6)6、撤消上一步操作 (6)7、恢复上一步操作 (6)8、复制工作 (6)9、缩小、标准、放大显示命令 (6)10、横向伸长、压缩图形 (7)11、网络图与横道图、逻辑网络图转换开关 (7)12、工程标尺 (7)13、属性设置 (7)14、工程分项 (7)二、右编辑状态条 (8)三、主菜单 (8)1、文件菜单 (8)2、编辑菜单 (9)3、资源菜单 (9)4、显示设置菜单 (9)5、窗口菜单 (9)6、帮助菜单 (10)四、右键菜单 (10)第三章编制网络计划图 (11)一、添加和修改工作 (11)1、添加工作 (11)2、修改工作 (14)3、删除工作 (14)4、用鼠标直接在屏幕上调整逻辑关系 (15)5、调整工作位置 (15)6、替换功能 (15)7、时差调整功能 (16)8、分段功能 (16)9、拆分与合并功能 (17)10、分组功能 (17)11、资源输入 (18)12、工作间增加空行 (21)13、交换 (21)14、流水 (21)15、时间参数显示 (21)16、工程量显示 (22)二、工作分类及设置 (22)1、工作分类 (22)2、工作信息卡 (23)三、网络图属性设置 (27)1、网络图显示及打印设置 (27)2、显示逻辑网络图 (28)3、时间及工程标尺设置 (28)4、休息日设置 (30)5、前锋线设置 (31)6、资源图设置 (31)7、图注说明 (32)8、打印调整 (34)9、放大和缩小网络图 (34)10、横向伸长、压缩网络图以及分页打印 (34)第四章编制横道图及自动生成方法 (35)一、由编制的网络图自动生成横道图 (35)二、直接绘制横道图 (36)三、编辑横道图 (37)四、横道图属性设置 (37)第五章网络计划软件与预算软件的接口功能 (39)一、在预算软件中直接运行本软件导入预算数据 (39)二、本软件中直接读取预算接口文件。

••••••••••••••当前位置：›翰文工程进度计划编制教程翰文工程进度计划编制教程翰文工程进度计划编制系统 (4)第一章系统概述 (4)第二章软件运行界面介绍 (4)一、上工具条 (5)1、新建网络图 (5)2、打开一个网络图文件 (5)3、存盘命令 (5)4、打印预览命令 (6)5、打印命令 (6)6、撤消上一步操作 (6)7、恢复上一步操作 (6)8、复制工作 (6)9、缩小、标准、放大显示命令 (6)10、横向伸长、压缩图形 (6)11、网络图与横道图、逻辑网络图转换开关 (6)12、工程标尺 (6)13、属性设置 (7)14、工程分项 (7)二、右编辑状态条 (7)三、主菜单 (8)1、文件菜单 (8)2、编辑菜单 (8)3、资源菜单 (8)4、显示设置菜单 (8)5、窗口菜单 (8)6、帮助菜单 (9)四、右键菜单 (9)第三章编制网络计划图 (10)一、添加与修改工作 (10)1、添加工作 (10)2、修改工作 (12)3、删除工作 (13)4、用鼠标直接在屏幕上调整逻辑关系 (13)5、调整工作位置 (13)6、替换功能 (13)7、时差调整功能 (14)8、分段功能 (14)9、拆分与合并功能 (15)10、分组功能 (15)11、资源输入 (16)12、工作间增加空行 (18)13、交换 (18)14、流水 (19)15、时间参数显示 (19)16、工程量显示 (19)二、工作分类及设置 (19)1、工作分类 (19)2、工作信息卡 (21)三、网络图属性设置 (24)1、网络图显示及打印设置 (24)2、显示逻辑网络图 (25)3、时间及工程标尺设置 (25)4、休息日设置 (26)5、前锋线设置 (27)6、资源图设置 (28)7、图注说明 (29)8、打印调整 (29)9、放大与缩小网络图 (30)10、横向伸长、压缩网络图以及分页打印 (30)第四章编制横道图及自动生成方法 (31)一、由编制得网络图自动生成横道图 (31)二、直接绘制横道图 (31)三、编辑横道图 (32)四、横道图属性设置 (32)第五章网络计划软件与预算软件得接口功能 (34)一、在预算软件中直接运行本软件导入预算数据 (34)二、本软件中直接读取预算接口文件。

翰⽂⼯程进度计划编制教程（最新版）翰⽂⼯程进度计划编制系统 (6)第⼀章系统概述 (6)第⼆章软件运⾏界⾯介绍 (8)⼀、上⼯具条 (9)1、新建⽹络图 (9)2、打开⼀个⽹络图⽂件 (9)3、存盘命令 (9)4、打印预览命令 (10)5、打印命令 (10)6、撤消上⼀步操作 (10)7、恢复上⼀步操作 (10)8、复制⼯作 (10)9、缩⼩、标准、放⼤显⽰命令 (11)10、横向伸长、压缩图形 (11)11、⽹络图与横道图、逻辑⽹络图转换开关 (11)12、⼯程标尺 (11)13、属性设置 (12)14、⼯程分项 (12)⼆、右编辑状态条 (13)三、主菜单 (13)1、⽂件菜单 (14)2、编辑菜单 (14)3、资源菜单 (15)4、显⽰设置菜单 (15)5、窗⼝菜单 (16)6、帮助菜单 (16)四、右键菜单 (16)第三章编制⽹络计划图 (19)⼀、添加和修改⼯作 (19)1、添加⼯作 (19)2、修改⼯作 (25)4、⽤⿏标直接在屏幕上调整逻辑关系 (26)5、调整⼯作位置 (27)6、替换功能 (27)7、时差调整功能 (28)8、分段功能 (29)9、拆分与合并功能 (30)10、分组功能 (31)11、资源输⼊ (31)12、⼯作间增加空⾏ (36)13、交换 (37)14、流⽔ (37)15、时间参数显⽰ (38)16、⼯程量显⽰ (38)⼆、⼯作分类及设置 (39)1、⼯作分类 (39)三、⽹络图属性设置 (48)1、⽹络图显⽰及打印设置 (48)2、显⽰逻辑⽹络图 (50)3、时间及⼯程标尺设置 (51)4、休息⽇设置 (53)5、前锋线设置 (54)6、资源图设置 (55)7、图注说明 (57)8、打印调整 (60)9、放⼤和缩⼩⽹络图 (61)10、横向伸长、压缩⽹络图以及分页打印. 61 第四章编制横道图及⾃动⽣成⽅法 (63)⼀、由编制的⽹络图⾃动⽣成横道图 (63)⼆、直接绘制横道图 (64)三、编辑横道图 (65)四、横道图属性设置 (67)第五章⽹络计划软件与预算软件的接⼝功能 .. 69 ⼀、在预算软件中直接运⾏本软件导⼊预算数据 (69)⼆、本软件中直接读取预算接⼝⽂件。

利用office绘制施工进度计划横道图在word中绘制横道图需要利用绘图工具来实现。

在Excel中利用“悬浮的条形图"可以制作简单的横道图.Step1 启动Excel，仿照图1的格式，制作一份表格,并将有关工序名称、开（完）工时间和工程持续时间等数据填入表格中。

A1单元格中请不要输入数据,否则后面制作图表时会出现错误。

“完成时间”也可以不输入.同时选中A1至C12单元格区域，执行“插入?图表”命令，启动“图表向导-4步骤之1-图表类型”（如图2）。

Setp2 切换到“自定义类型”标签下，在“图表类型”下面的列表中，选中“悬浮的条形图"选项，单击“完成"按钮,图表插入到文档中。

然后用鼠标双击图表的纵坐标轴，打开“坐标轴格式”对话框，切换到“刻度"标签下，选中“分类次序反转”选项;再切换到“字体”标签下,将字号设置小一些，确定返回。

经过此步操作,图表中有关“工序名称”就按开工顺序从上到下排列了。

Step3 仿照上面的操作，打开横坐标轴的“坐标轴格式"对话框，在“刻度"标签中，将“最小值”和“交叉于”后面的方框中的数值重新设置;同时在“字体”标签中，将字号设置小一些，确定返回.调整好图表的大小和长宽比例，一个简单的横道图制作完成（图3）.下面红色部分是赠送的总结计划,不需要的可以下载后编辑删除～2014年工作总结及2015年工作计划（精选） XX年,我工区安全生产工作始终坚持“安全第一,预防为主，综合治理”的方针，以落实安全生产责任制为核心,积极开展安全生产大检查、事故隐患整改、安全生产宣传教育以及安全生产专项整治等活动，一年来,在工区全员的共同努力下，工区安全生产局面良好，总体安全生产形势持续稳定并更加牢固可靠.一、主要工作开展情况(一)认真开展安全生产大检查，加大安全整治力度。

在今年的安全生产检查活动中，工区始终认真开展月度安全检查和日常性安全巡视检查记录,同时顺利完成公司组织的XX年春、秋季安全生产大检查和国家电网公司组织的专项隐患排查工作.截止日前，工区先后共开展各类安全检查71次，查出事故隐患点22处,均进行了闭环处理。

双击打开
用翰文软件绘制横道图、网络图
翰文软件绘制横道图方法
1、点左上角的空格，打开软件，输入横道图的名称，点下面的横道图，点确定。

2、从白条下滑右拐，输入分项工程名称、天数、开、完工时间，点确定。

3、直到绘制完全部分项工程的横线。

4、遇到一条红线要分段的（柱子钢筋、砼浇筑等），要一条线从开始时间画到结束时间，然后再分段，按段编辑。

需要删除的部分双击，点右侧的工作间隙，再点确定即可删除间隔的时间段。

翰文软件绘制网络图方法
1、点左上角的空格，打开软件，输入网络图的名称，点下面的网络图，点确定。

2、从白条下滑右拐，输入分项工程名称、天数、开、完工时间，点确定。

3、一直做完全部工程红线关键线路。

4、连接非关键工作、虚工作、补足波浪线的画法。

5、右键点击添加工作，输入虚工作会出竖向虚线。

6、画虚工作到本工作的收尾结束。

7、波浪线向上连用挂起工作。

8、如拉线没反应时点添加后再拉线。

9、直到把全部图画完。

1。
