电工基础习题册-答案

第1章电路的基本知识一、填空题1.电荷间存在相互作用力,同种电荷互相排斥，异种电荷互相吸引。

2.真空中有两个点电荷，电荷量均为2×10－6C,相距0.2 m，则它们之间的作用力为0。

9N ，且为斥力。

3。

电荷周围存在的特殊物质叫电场。

4.电荷的定向移动形成的电子流叫做电流.我们规定正电荷定向移动的方向为电流的正方向。

在金属导体中电流方向与电子的运动方向相反。

5。

通过一个导体的电流是5A,经过2min时间，通过这个电阻横截面的电荷量是600C.导体中的电流为1A，在 0。

4min时间内，通过导体横截面的电荷量为24C。

6.衡量电场力做功大小的物理量叫电压,其定义式为U AB=W AB/q。

7。

电位是相对值，它的大小与参考点选择有关；电压是不变值,它的大小与参考点选择无关 .8.电压的正方向为高电位指向低电位，电动势的正方向为电源负极指向正极。

9。

衡量电源力做功大小的物理量叫电动势，其定义式为E=W/q 。

10.有二根同种材料的电阻丝,长度之比为1：2,横截面积之比为2：3，则它们的电阻之比是 3:4 。

11.一段导线的电阻值为R，若将其对折合并成一条新导线，其阻值为 R/4 。

12.部分电路欧姆定律告诉我们，在某段纯电阻电路中，电路中的电流I与电阻两端的电压U成正比，与电阻R成反比，其表达式为 I=U/R 。

13。

全电路欧姆定律告诉我们，闭合电路中的电流与电源电动势成正比，与电路的总电阻成反比,其表达式为 I=E/(R+r）。

14.电源电动势E=4.5 V，内阻r=0.5Ω，负载电阻R=4Ω，则电路中的电流I＝ 1A ，路端电压U＝ 4V .15。

电流在单位时间内所做的功叫做电功率。

电源电动势所供给的功率，等于电源内阻和负载电阻所消耗的功率之和.16.额定值为“220V 40W”的白炽灯，灯丝的热态电阻为1210Ω。

如果把它接到110 V的电源上，它实际消耗的功率为 10W 。

17.有一只标有“1kΩ10W”的电阻，允许通过的最大电流是0.1A ,允许加在它两端的最大电压是 100V 。

电力电工基础习题（附参考答案）一、单选题（共50题，每题1分，共50分）1、在纯电感电路中，（）等于电压有效值与电流有效值乘积。

A、瞬时功率B、无功功率C、有功功率D、视在功率正确答案：B2、白炽灯的额定工作电压为220V，它允许承受的最大电压为（）。

A、440VB、220VC、380VD、311V正确答案：D3、三相对称的额定工作电压为380V，有我国供电系统供电，该三相负载应接成（）。

A、两种接法都不行B、星形接法C、两种接法都行D、三角形接法正确答案：B4、把一定长度的导线的直径减少1倍，其电阻值将变为原来的（）倍。

A、1B、4C、2D、3正确答案：B5、阻值不随外加电压或电流的大小而改变的电阻叫（）。

A、非线性电阻B、线性电阻C、可变电阻D、固定电阻正确答案：B6、三相对称负载作三角形联接时，相电流是10A，线电流最接近的值是A、14AB、17AC、7AD、20A正确答案：B7、单相正弦交流电的电压表示为100V，则其峰值为（）。

A、100VB、141VC、173VD、220V正确答案：B8、电阻元件是（）元件。

A、储存磁场能量B、储存热能C、储存电场能量D、耗能正确答案：D9、电动机铭牌上标注的额定功率是指电动机的（）。

A、视在功率B、无功功率C、有功功率D、总功率正确答案：C10、在选择量程时，若事先不知道被测量的大小，应先选用（）试测，再逐步换用适当的量程。

A、次大量程B、最大量程C、最小量程D、次小量程正确答案：B11、在单位时间内电流所做的功称为（）。

A、电功率B、电功D、电能正确答案：A12、三相电源星型联接时，相电压是220V，线电压最接近的值是（）。

A、110VB、220VC、380VD、440V正确答案：C13、交流机电产品铭牌上的额定值是指交流电的（）。

A、瞬时值B、有效值C、最大值D、平均值正确答案：B14、导电性能介于导体和绝缘体之间的物体叫做（）。

A、二极管B、绝缘体C、导体D、半导体正确答案：D15、当外加电阻R上的电压为U时，其消耗的功率为1W，其电压增大一倍，其消耗的功率为（）。

一、填空1．电路有 短路 、 断路 和通路三种状态，其中 短路 时，电路中会有大电流，从而损坏电源和导线，应尽量避免.2．如三相对称负载采用星形接线时，其线电压等于3倍相电压，而线电流等于 1倍的相电流。

3．在RLC 串联电路中,当X L 〉X C 时电路呈感 性，当X L <X C 时电路呈 容 性,当X L =X C 时电路呈 纯阻 性.4．在纯电阻交流电路中,已知电阻两端的电压V t u )6314sin(210π-=,电阻Ω=10R ，则电流I= 1 A ，电压与电流的相位差=ϕ 0 ，电阻消耗的功率=P 10 W 。

5.如图1所示正弦交流稳态电路中，电流表A1、A2、A3的读数分别为3A 、4A 、8A ，则电路中电流表A 的读数是 5A 。

6。

三角形连接的对称三相负载的线电流33=U I/-30ºA,则其相电流UV I = 3/0º A ， VWI = 3/120ºA ， WUI = 3/-120º A . 7．某正弦交流电的解析式是()A t i ︒-=60628sin 5，则该交流电的周期为 0。

01 s,最大值为 5 A ，有效值为25A ，初相是 -60 。

8如图2：若I1＝2A ，I2＝1A ，I3＝4A ，I4＝3A ，则I5＝___4A_A 。

9.两个均为40F μ的电容串联后总电容为20F μ，并联后的总电容为40F μ。

10．某线性含源二端网络的开路电压为V 10，如果在网络两端接以Ω10的电阻，二端网络端电压为8V,此网络的戴维南等效电路为Uso = 10 V ，0R = 2.5 Ω。

+ -u LCR图1AA 1A 2A 3图2I1I2I3I4I511.三相电源绕组星形联结时，已知线电压)30sin(2380︒+=t u UV ω V ，则线电压VW U 。

=380/150o V,相电压U U 。

=220/0oV ， V U 。

Ubd= -3-(-2)= -1(V)
所以Ub= -1V
Uab= -3 V
所以U。= -4V
Ucd= -2 V
所以U。= -2V
答：略
§1---2电阻
一、填空题
1.导体绝缘体半导体
2•阻碍
3.正反环境温度
4•导电强弱
5•电导率容易
6•增大减小
二、选择题
1.C2.B3.D4.C 5.C 6.A
三、问答题
7.V8.X 9.X
三、选择题
1.B2. A
四、计算题
U
1.解：I
R
3.B
220
484
0.45(A)
4
2
5
3*10 A
E
E
1短
6*10
3*10
20()
3•解：U=IR
=.0.3X5=1.5(V)
E_
r 0.5()
4.解：(1)S打在“1”位置时，电路处于通路状态
E
(A)=I===1(A)
R r 10
:1 1:2
4.35
5.200
6.串联
小于
7.4.5V
0.9Q
二、选扌
笔题
1.A
2.B3.B
4.C
二、计算题
1.
R
⑵
U1
IR1
0.013003(V)
U2
IR2
0.01 200 2(V)
U3
IR3
0.01 100 1(V)
⑶
R
i2r1
-4
1 103000.03(w)
P2
i2r2
1 10-42000.02(w)
Ii
⑵

第二章直流电路§2-5基尔霍夫定律五、计算题1、求图2-36所示电路中的电流I1和I2。

2、如图2-37所示，已知E1=18V,E2=12V,R1=3Ω,R2=6Ω,R3=12Ω，试求：（1）开关S断开时流过各电阻及电压UAB；（2）开关S接通后，流过个电阻的电流大小和方向。

3、列出图2-38中A、B两回路的电压方程式。

4、如图2-39所示的三极管偏置电路中E、Rb、RC为已知数，写出Ib、Ic的表达式。

§2-6支路电流法四、计算题1、用支路电流法求图2-41中的歌支路电流。

已知E1=130V,E2=117VR1=1Ω,R2=0.6ΩR3=24Ω。

2、在图2-42中，已知R1=5Ω,R2=1Ω,R3=10Ω,R4=5,E1=10V,E2=6V,试用支路电流法求个支路电流。

3、用支路电流法列出图2-43所示各支路电流的方程式。

§2-7网孔电流法四、计算题1、用网孔电流法列出求解图2-42所示各支路电流的方程式。

2、试用网孔电流法求解图2-44所示电路的各支路电流。

3、用网孔电流法求图2-45所示电路中的支路电流。

§2-8 节点电压法三、计算题1、用节点电压法求解图2-45电路中各支路电流。

2、用节点电压法计算图2-46中A点电位。

3、在图2-47中，已知R1=R2=10KΩ，E1=5V,E2=7V,E3=8V,用节点电压法求当开关S断开或闭合时，R2两端的电压及流过R2的电流。

§2-9叠加原理四、计算题1、用叠加原理计算2-41电路中的各支路电流（已知条件不变）。

2、用叠加原理计算2-50中各支路的电流。

3、电动势为10v,内阻为1Ω的电源共有2组，并联后一只蓄电池内部极板短路（被短路的电源电动势为2V ），则负载电流又为多少？§2-10戴维南定理四、计算题1、在图2-54中，已知E1=12V,R1=0.5Ω,E2=6V,R2=1.5, R=5 ,用戴维南定理求流过R电流。

第一章电路基础知识§1-1电流和电压一、填空题1、_________流通的路径称为电路，通常电路是由___________、_________、________和____________组成。

2、习惯上规定______电荷移动的方向为电流的方向，因此，电流的方向实际上与电子移动的方向________。

3、金属导体中自由电子的定向移动方向与电流方向____________。

4、电流分为_________和_______两大类，凡_____________________________的电流称为_______________，简称_________；凡_________________________________的电流称为________________，简称__________。

5、若3min通过导体横截面的电荷量是1.8C，则导体中的电流是____________A。

6、测量电流时，应将电流表____________接在电路中，使被测电流从电流表的_______接线柱流进，从______接线柱流出。

7、电压是衡量___________做功能力的物理量；电动势表示电源_________________________________________________能力。

8、电路中某点与______________的电压即为该点的电位，若电路中a、b两点的电位分别为U a、U b，则a、b两点间的电压U ab=_________________；U ba=_______________。

9、参考点的电位为________，高于参考点的电位取________值，低于参考点电位取______值。

10、电动势的方向规定为在电源内部由________极指向_______极。

11、测量电压时，应将电压表和被测电路______联，使电压表接线柱的正负和被测两点的电位_______。

12、如图所示，电压表的a应接电阻的______端，b应接电阻的_______端。

《电工基础》习题集一、填空题1、电力系统中一般以大地为参考点，参考点的电位为（）电位。

2、欧姆定律一般可分为（）的欧姆定律和（）的欧姆定律。

3、部分电路的欧姆定律是用来说明电路中（）三个物理量之间关系的定律。

4、全电路欧姆定律，说明了回路中电流Ⅰ与电源电动势的代数和成（）比，而与回路中的（）及（）之和成反比。

5、导体电阻的单位是（），简称（），用符号（）表示，而电阻率则用符号（）表示。

6、已知电源电动势为E，电源的内阻压降为U0，则电源的端电压U=( )。

7、有一照明线路，电源端电压为２２０伏，负载电流为１００安，线路的总阻抗为０．２欧姆，那么负载端电压为（）伏。

8、串联电路中的（）处处相等，总电压等于各电阻上（）之和。

9、一只２２０伏１５瓦的灯泡与一只２２０伏１００瓦的灯泡串联后，接到２２０伏电源上，则（）瓦灯泡较亮，而（）瓦灯泡较暗。

10、１度电就是１千瓦的功率做功１小时所消耗的电量，所以它的单位又叫（）。

11、频率是单位时间内交流电重复变化的（）数。

12、某正弦交流电流，频率为５０赫，最大值为２０安，初相位为－４０°，此正弦交流电的瞬时值表达式为（）。

13、如果用交流电压表测量某交流电压，其读数为３８０伏，此交流电压的最大值为（）伏。

14、把一个１００欧的电阻元件接到频率为５０赫、电压为１０伏的正弦交流电源上，其电流为（）安。

15、有一电感Ｌ为０．０８亨的纯电感线圈，通过频率为５０赫的交流电流，其感抗XL＝（）欧。

如通过电流的频率为10000赫，其感抗XL＝( )欧。

16、一个１０微法的电容接在５０赫的交流电源上，其容抗XC＝（）欧，如接在2000赫的交流电源上，它的容抗XC＝（）欧。

17、某正弦交流电流为ｉ＝100sin（6280t- πω／4）毫安，它的频率ｆ＝（），周期Ｔ＝（）秒，解频率Ｗ＝（），最大值Im=（），有效值Ｉ＝（），初相位φ＝（）。

18、已知两交流电流分别为i１＝１５sｉｎ（３１４t＋４５°）安，i２＝１０s ｉｎ（３１４ｔ－３０°）安，它们的相位差为（）。

电工基础习题册参考答案(第四版劳动社会)第一章电路基础知识§1—1 电流和电压一、填空题1．电流 电源 导线 负载 开关2．正 相反3. 相反4．直流 交流 电流的大小和方向都随时间的变化而变化 交流电流 交流 大小和方向恒定不变 直流电流 直流 5．0．016．串联 + - 量程7．电场力 将正电荷从电源负极经电源部移到正极8．参考点 U ，—Ub Ub —U ，9．0 正 负10．负 正11. 并 一致12． c d c二、判断题1．X 2．√ 3．X 4．√三、问答题答：略四、计算题1．解：5min=300s )(12)(012.03006.3mA A t QI ====答：略2．解：(1)U ab =U a —U b= -6-(-3)=-3 (V)U cd =U c —U d =0-(-2)=2(V)(2)电压不随参考点的变化而变化由上可知： U cd =2V U d =0所以U 。

=2VU bd = -3-(-2)= -1(V)所以U b = -1 VU ab = -3 V所以U 。

= -4VU cd = -2 V所以U 。

= -2V答：略§1---2 电阻一、填空题1．导体绝缘体半导体2．阻碍3．正反环境温度4．导电 强 弱5．电导率容易6．增大 减小二、选择题1．C 2．B 3．D 4．C 5．C 6．A 三、问答题略四、计算题解：(1) S LR ρ= )(5.1710*22000*10*75.168Ω==--(2) )(75.82/5.17'Ω==R(3) )(704*5.17''Ω==R答：略§1~~3 欧姆定律一、填空题1．电压 电阻2．正 反3．电压 外电压4．端电压 负载电流5．通路断路短路6．大 10Ω 5Ω7．= 非线性 线性8．2209．1 410． 1：111．小电流 大电流二、判断题1．X 2．X 3．X 4．√5．X 6．√7．√ 8．X 9．X三、选择题1．B 2．A 3．B四、计算题1．解：)(45.0484220A R U I === 2．解：V V 410*6600-=μ A A 510*330-=μrE I =短 )(2010*310*654Ω===--短I E r 3.解：U=IR=.0.3×5=1.5（V ）rR E I += )(5.0565.13.0Ω=+=r r4.解：（1）S 打在“1”位置时,电路处于通路状态（A ）=I=r R +E =1010=1(A) (V)=U=IR=1×9.9=9.9(V)(2)开关S 打在“2”位置时,电路处于断路状态(A)=I=0(v)=E=10V(3)开关S 打在 “3”位置时,电路处于短路状态(A)= 短I =r E =1.010=100(A)) (v)=05.解:根据U=E-Ir 得⎩⎨⎧Ω==⎩⎨⎧-=-=)(5.0)V (12410211r E rE r E 得 五、实验题解(1)步骤略 公式rR E I +=(2) ⎪⎪⎩⎪⎪⎨⎧+=+=r R EI r R E I 2211得E=1.88+0.2rE=1.76+0.4rE=2(v)r=0.6(Ω)(3)略§1-4 电功和电功率一、填空题1.电功 W 焦耳(J) 电功率 P 瓦特(W)2.度 1度=3.6×106J3. 电流的热效应 Q 焦耳(J)4. 电流的平方 电阻 时间5.额定 满载 轻载 过载 超载 过载6. 607. 1728 4.8×410-8. 0.45 484二、判断题1.√2.×3.×4.×5.×三、选择题1.C2.C3.B4.D四、问答题略五、计算题1.解)(1088.23600212101210220522J RtI Q ⨯=⨯⨯⨯⎪⎭⎫ ⎝⎛== 2.解: )(2201220)(111)(219219)A (12221219220W EI P W r I P W I R I P I rR EI E =⨯===⨯===⨯====+=+内负3.解:D 1:D 2=2:1S 1:S 2=4:1R 1:R 1=1:4又因为电压相等所以P 1:P 2=4:14.解:R I P 2=5521⨯=I 476.522⨯=I)(11A I = )(2.12A I =⎪⎪⎩⎪⎪⎨⎧+=+=202101R r E I R r E I )(10Ω=r )(6V E =5.解:W=UIt=25×10×1×60=15000(J)Q= 2I Rt=102×0.1×1×60=600(J)§2-1串联电路一、填空题1.相等 总U =U 1+U 2=U 3+…… 总R =R 1+R 2+R 3+……2.较大 电流 分压器 电压3.1:2 1:1 1:24.355.2006.串联 小于7.4.5V 0.9Ω二、选择题1．A 2．B 3．B 4．C三、计算题1.解(1) 0.01(A)6006 R R R U I 321==++=(2)1(V)1000.01IR U 2(V)2000.01IR U 3(V)3000.01IR U 332211=⨯===⨯===⨯==(3)1(w)0.0100101R I P 2(w)0.0200101R I P 3(w)0.0300101R I P 4-3234-222-4121=⨯⨯===⨯⨯===⨯⨯==2．解：触头滑到A 时，电压10(V )12600500 U R R R R R U 321321=⨯=+++= 滑到B 时，电压6(V )12600300 U R R R R U 32132=⨯=++= 0U 的变化围为6—10V 。

电工基础练习册第六版答案一、选择题1. 电流的单位是（ A ）。

A. 安培B. 伏特C. 欧姆D. 瓦特2. 欧姆定律的公式是（ C ）。

A. I = V/RB. I = V * RC. V = I * RD. V = R / I3. 电阻并联时，总电阻的倒数等于各个电阻倒数之和，这个关系是（ A ）。

A. 正确B. 错误4. 电容器的单位是（ D ）。

A. 欧姆B. 安培C. 伏特D. 法拉5. 交流电的频率是指单位时间内电流方向改变的次数，单位是（ B ）。

A. 欧姆B. 赫兹C. 安培D. 伏特二、填空题1. 电感器的符号是__L__。

2. 电容器的符号是__C__。

3. 电阻器的符号是__R__。

4. 电流的国际单位是__安培__。

5. 电压的国际单位是__伏特__。

三、简答题1. 什么是三相交流电？答：三相交流电是由三个频率相同、振幅相等、相位差120度的正弦波组成的电流。

2. 什么是功率因数？答：功率因数是交流电路中实际功率与视在功率的比值，是衡量电路能量转换效率的一个重要参数。

四、计算题1. 已知一个电阻为100欧姆，通过它的电流为2安培，求电压。

解：根据欧姆定律 V = I * R，计算得V = 2A * 100Ω = 200V。

2. 已知一个电容器的电容为10微法，电压为50伏特，求储存的能量。

解：电容器储存的能量 E = 0.5 * C * V^2，计算得 E = 0.5 *10 * 10^-6 F * (50V)^2 = 1.25 * 10^-3 J。

结束语：电工基础是电气工程领域的基石，掌握好电工基础对于理解更高层次的电气工程知识至关重要。

希望本练习册的答案能够帮助大家巩固电工基础知识，提高解题能力。

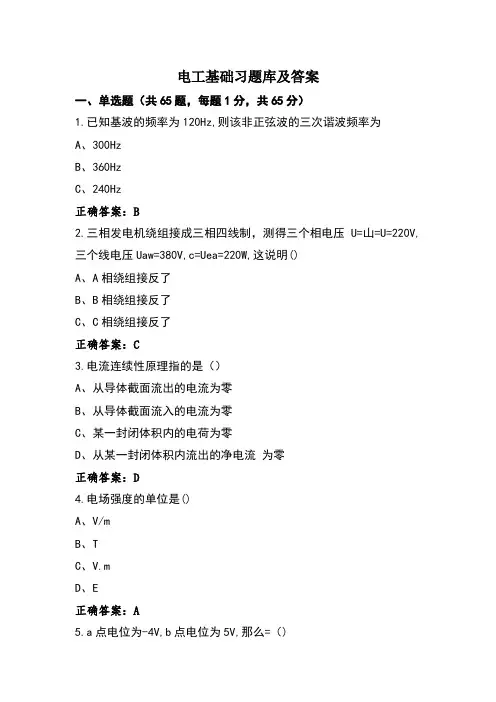

电工基础习题库及答案一、单选题（共65题，每题1分，共65分）1.已知基波的频率为120Hz,则该非正弦波的三次谐波频率为A、300HzB、360HzC、240Hz正确答案：B2.三相发电机绕组接成三相四线制，测得三个相电压U=山=U=220V,三个线电压Uaw=380V,c=Uea=220W,这说明()A、A相绕组接反了B、B相绕组接反了C、C相绕组接反了正确答案：C3.电流连续性原理指的是（）A、从导体截面流出的电流为零B、从导体截面流入的电流为零C、某一封闭体积内的电荷为零D、从某一封闭体积内流出的净电流为零正确答案：D4.电场强度的单位是()A、V/mB、TC、V.mD、E正确答案：A5.a点电位为-4V,b点电位为5V,那么=（)B、-1VC、-9VD、1V正确答案：C6.磁感应强度在某种磁性媒质中比真空中还小，则此种磁媒质称为()A、抗磁性媒质B、永磁性媒质C、顺磁性媒质D、软磁性媒质正确答案：A7.在直角坐标系下，a、a,和a_分别是x、y、z坐标轴的单位方向向量，则表达式a,a,和a,xa.×a.的结果分别是（ )A、a.和0B、O和0C、a 和aD、O和a正确答案：B8.一种磁性材料的磁导率μ=2×10³H|m,其磁场强度为H=200A/m,则此种材料的磁化强度为()A、4×10³A|mB、10°A/mC、2.98×10³A/mD、不确定正确答案：C9.电通密度与电场强度的关系为()B、E=8DC、D=OED、E=OD正确答案：A10.并联的负载电阻越多（负载增加）,则电阻为()A、越小B、时大时小C、越大D、不定正确答案：A11.一台单相变压器进行空载试验，在高压侧加额定电压测得损耗和在低压侧的额定电压测得损耗()A、相等B、折算后相等C、不相等D、基本相等正确答案：B12.标有额定值为“220V、100W”和“220V、25W”白炽灯两盏，将其串联后接入220V工频交流电源上，其亮度情况是()A、100W的灯泡较亮B、两只灯泡一样亮C、25W的灯泡较亮正确答案：C13.非正弦周期量的有效值等于它各次谐波（)平方和的开方A、平均值C、最大值D、最小值正确答案：B14.恒定电场的边界条件中，()通过分界面时连续A、J的切向分量B、E的法向分量C、D的法向分量D、E的切向分量正确答案：D15.电荷只能在分子或原子范围内作微小位移的物质称为()A、液体B、固体C、电介质D、导体正确答案：C16.在二阶电路中，当电路出现系荡过程的()状态时，RA、过阻尼B、欠阻尼C、临界阻尼D、等幅振荡正确答案：B17.在恒定电场中，导体内的电场强度为（)A、为无穷大B、恒定C、不定正确答案：C18.戴维南等效电路中电阻等于原有源二端网络除源后的入端电阻，电压源等于原有源二端网络的()电压A、开路B、短路C、任意D、电压源正确答案：A19.变压器中，不考虑漏阻抗压降和饱和的影响，若一次电压不变，铁心不变，而将匝数增加，则励磁电流（)A、减少B、增加C、基本不变D、不变正确答案：C20.下列哪一项不是同步电机的冷却方式()A、油冷却B、超导发电机C、空气冷却D、氢气冷却正确答案：A21.图示动正弦稳态电路，电表所标数字为有效值。

短路，电流表也可能损坏。
任务三 电源电动势、电压及电位的测量
一、填空题（将正确答案填写在横线上） 1．驱使电荷运动、E、V 2. 由负极指向正极 3.伏特、伏、V
4. 电压、电压降、UAB 5.参考点、无关 6. 数字式电压表、指针式电压表、交流电压表、直流电压表 7．点、零、该两点之间的电压 8．负极、正极、低、高 二、判断题（正确的，在括号内打“√”；错误的，在括号内打“×”） 1．× 2．× 3．√ 4．√ 5．√ 6．√ 7．√ 8．× 9．× 10.√
三、选择题（将正确答案的序号填写在括号内） 1．B 2．A 3．B 四、简答题 1．
电路状态 通路
电阻 R
R
E I
r
电流 I
I
E R
r
电压 U 外
U E Ir
开路
0
E
短路
0
I
r
0
2．
不能； R 0 ；这里的电阻是指的线性电阻，其阻值在温度不变的情况下，
不随其两端的电压和流过它的电流的变化而变化。
I
P R
5 0.225A 100
U I R 0.225100 22.5V
4.如图 1-8 所示，灯 HL1 的电阻为 5Ω，HL2 的电阻为 4Ω，S1 合上时灯泡
HL1 的功率为 5W，S1 分断、S2 合上时灯泡 HL2 的功率为 5.76W，求 E 和 r0。
图 1-8
S1 合上时：P1=U12/R1= U12/5=5W U1=5V I1=U1/R1=5/5=1A S2 合上时：P2=U22/R2= U22/4=5.76W U2=4.8V I2=U2/R2=4.8/4=1.2A 解下列方程组： S1 合上时：E=U1+I1r=5+r S2 合上时：E=U2+I2r=4.8+1.2r 得：E=6V r=1Ω

电工基础习题及参考答案一、判断题（共100题，每题1分，共100分）1.电阻R1,R2,R3,并联时的等效电阻为R1R2R3/(R1+R2+R3)A、正确B、错误正确答案：B2.非正弦周期波各次谐波的存在与否与波形的对称性无关。

()A、正确B、错误正确答案：B3.在理想导体中能存在静电场，但不可以存在恒定磁场。

A、正确B、错误正确答案：B4.磁感应强度B穿过任意闭曲面的通量为零A、正确B、错误正确答案：A5.电路分析中一个电流得负值，说明它小于零。

A、正确B、错误正确答案：B6.采用分布参数分析传输电路的条件是：λ≥100/。

A、正确B、错误正确答案：B7.基尔霍夫定律只适应于线性电路。

A、正确B、错误正确答案：B8.从物理意义上来说，KCL应对电流的实际方向说才是正确的，但对电流的参考方向来说也必然是对的A、正确B、错误正确答案：A9.单位阶跃函数除了在t=0处不连续,其余都是连续的A、正确B、错误正确答案：A10.非正弦周期波各次谐波的存在与否与波形的对称性无关。

A、正确B、错误正确答案：B11.若P>0,说明该元件消耗（或吸收)功率，该元件为负载。

()A、正确B、错误正确答案：A12.两个电路等效，是指其对端口以外的部分作用效果相同。

()A、正确B、错误正确答案：A13.单位阶跃函数除了在t=0处不连续，其余都是连续的。

A、正确B、错误正确答案：A14.凸极同步电机中直轴电枢反应电抗小于交轴电枢反应电抗A、正确B、错误正确答案：B15.并联电路时，各电阻上的电压与电阻值成正比。

()A、正确B、错误正确答案：B16.电动势的大小与端电压相等()A、正确B、错误正确答案：B17.电路等效，即它们无论其内部还是外部都相同A、正确B、错误正确答案：B18.RL电路的时间常数r。

=L/RA、正确B、错误正确答案：A19.RC一阶电路的零状态响应，u按指数规律上升，i按指数规律衰减A、正确B、错误正确答案：A20.电感电容相串联，UL=120V，UC=80V，则总电压等于200VA、正确B、错误正确答案：B21.RC电路的时间常数r。

电工基础(第五版)习题册参考答案电工基础(第五版)习题册参考答案第一章：电工基础知识1. 电工所需基础知识题目：第五版电工基础习题册参考答案作者：[你的名字]在电工领域，掌握基础知识是建立深厚技能的关键。

本章将介绍习题册中涉及的电工基础知识，帮助读者更好地理解和解决实际问题。

1.1 电荷与电流电荷是构成电流的基本单位，其在导体中的流动形成了电流。

电荷的基本单位是库仑（C），电流的基本单位是安培（A）。

电流的方向由正电流和负电流来表示，正电流表示电子流动方向与整个电路的方向一致，负电流则相反。

1.2 电压与电阻电压是电力源提供的电位差，决定了电荷在电路中流动的推动力。

电压的基本单位是伏特（V），常用的电压电源有直流电源和交流电源。

电阻用欧姆（Ω）来表示，它是电阻对电流产生的阻碍效果。

1.3 电功与功率电功表示电路中电能的转化和传输，其计算公式为P=VI，其中P 代表功率，V代表电压，I代表电流。

功率的单位是瓦特（W）。

第二章：直流电路2.1 基本电路元件直流电路中常用的基本元件有电阻、电容和电感。

电阻用于控制电流，电容用于储存电荷，电感用于储存磁能。

2.2 欧姆定律欧姆定律是直流电路中最基本的定律，表明电流与电压和电阻之间的关系。

该定律表述为I=V/R，其中I代表电流，V代表电压，R代表电阻。

2.3 网络定理直流电路中，网络定理是分析电路的有效工具。

其中，基尔霍夫定律用于分析电流和电压的分布，戴维南定理用于简化电路中的复杂分支。

第三章：交流电路3.1 交流电流与交流电压交流电路中的电流和电压是随时间变化的。

交流电流的频率用赫兹（Hz）来表示，一般为50Hz或60Hz。

交流电压的峰值和有效值是常用的电压表示方式。

3.2 交流电路分析方法交流电路分析采用复数分析的方法。

复数形式将交流电路中的相位和幅值统一起来，便于计算和分析。

3.3 三相交流电路三相交流电路是工业中常用的电路形式。

利用三相电源可以提供更大的功率输出，并且更加稳定。

电工基础练习题（附答案）一、单选题（共60题，每题1分，共60分）1、标有额定值为“220V、100W”和“220V、25W”白炽灯两盏，将其串联后接入220V工频交流电源上，其亮度情况是()A、100W的灯泡较亮B、25W的灯泡较亮C、两只灯泡一样亮正确答案：B2、非正弦周期量的有效值等于它各次谐波（ )平方和的开方A、平均值B、有效值C、最大值正确答案：B3、磁场强度的表达式HB适用于()情况A、在各种磁媒质中均适用B、真空中C、只在均匀、线性、各向同性的磁媒质中D、只在非线性磁媒质中正确答案：C4、既有外激励、又有元件原始能量的作用所引起的电路响应叫做一阶电路的()。

A、全响应B、零输入响应C、零状态响应D、冲激响应正确答案：A5、只适应于线性电路求解的方法是A、叠加定理B、戴维南定理C、弥尔曼定理正确答案：A6、在直流电机中，公式E=C_ΦnΦ和T=C,ΦI中的Φ指的是（ )A、每极合成磁通B、所有磁极的总磁通C、主磁通每极磁通D、以上都不是正确答案：A7、适当增加三相绕线式感应电动机转子电阻R,时，电动机的（ )A、I,增加，T增加，T不变，s增加B、I减少，T增加，T增大，S增加C、I,减少，T增加，T不变，s增加D、I增加，T减少，T不变，增加正确答案：C8、直流电动机的电刷逆转向移动一个小角度，电枢反应性质为（ )。

A、增磁与交磁B、去磁与交磁C、纯去磁D、纯增磁正确答案：B9、不同变比的变压器并联运行，会产生()A、很小的换流B、没有换流C、不确定D、很大的环流正确答案：A10、两个电阻串联， R 1 ： R 2 =1 ： 2 ，总电压为 60V ，则 U 1 的大小为A、10VB、20VC、30V正确答案：B11、下列哪个场为有散涡旋场()A、恒定磁场B、时变电磁场C、恒定电场D、静电场正确答案：B12、星形核法的对称三相负按至相序为4，丑、C的对称三相电源上，已知相电压A、10、√3sin(ot-30)B、10、√3sin(ot+30)C、10/√3sin(ot-30)D、10/√3sin(ot+30)正确答案：B13、己知某三相电路的相电压UA=220177，UB=220∠-103'，UC=220437，当=19s时，三个线电压之和为()A、OVB、220VC、22√2VD、380V正确答案：A14、一电阻R上私、参考方向不一致，令=-10Y,消耗功率为0.5酬，则电阻R为()A、200ΩB、-200ΩC、±200Ω正确答案：A15、反射阻抗的性质与次级回路总阻抗性质相反的变压器是A、理想变压器B、空芯变压器C、全耦合变压器正确答案：B16、与非正弦周期波频率相同的正弦波称为非正弦周期波的（)，是构成非正弦周期波的基本成分A、五次谐波B、三次谐波C、基波D、高次谐波正确答案：C17、静电场的无旋性通过()理论可以A、能量守恒定律B、高斯定律C、静电场环路定理D、安培环路定律正确答案：C18、某方波信号的周期T=5μs,则此方波的三次谐波频率为（ )A、10°HzB、2×10°HzC、6×10°HzD、3×10°Hz正确答案：C19、两个电阻串联，R1:R2=1:2,总电压为60V,则U1的大小为()A、30VB、10VC、20V正确答案：C20、戴维南定理指出：一个含独立电源、线性电阻和受控源的一端口，对外电路来说可以用（）的串联组合等效置换A、电感、电阻B、电流源、电阻C、电压源、电阻D、电容、电阻正确答案：C21、314 μ F 电容元件用在 100Hz 的正弦交流电路中，所呈现的容抗值为A、31.8 ΩB、5.1 ΩC、0.197 Ω正确答案：B22、每根电枢导体而经电刷引出的电势为（)A、交流电势B、励磁电势C、换向电势D、直流电势正确答案：D23、符合无损耗、K=1和自感量、互感量均为无穷大条件的变压器是A、理想变压器B、空芯变压器C、全耦合变压器正确答案：A24、做变压器空载实验所测的数值，可用于计算()A、原边漏抗B、励磁阻抗C、副边电阻D、副边漏抗正确答案：B25、一导体回路位于与磁力线垂直的平面内，欲使回路中产生感应电动势,应使（)A、回路运动B、磁场随时间变化C、磁场分布不均匀D、必须同时满足A和B正确答案：B26、体电流密度的单位是()A、A/m3B、A/m2C、A/mD、A7正确答案：B27、恒定电场的边界条件中，()通过分界面时连续A、J的切向分量B、E的法向分量C、D的法向分量D、E的切向分量正确答案：D28、一阶电路的零输入响应中，当RC电路()时，电路进入新的稳态A、t>4tB、t≤5xC、t≤2rD、t≤4x正确答案：A29、矢量A=e+2e,-3e,,矢量B=2e:-e,则AB=（)A、-3B、1C、2D、0正确答案：D30、电感、电容相串联的正弦交流电路,消耗的有功功率为()A、0B、I2XC、UI正确答案：A31、已知空间有a、b两点，电压Uab=10V,a点电位为Ua=4V,则b点电位Ub为()A、14VB、-6VC、6V正确答案：B32、某三相四线制供电电路中，相电压为220V,则火线与火线之间的电压为()A、380VB、220VC、311V正确答案：A33、符合全耦合、参数无穷大、无损耗3个条件的变压器称为（ )A、理想变压器B、理论变压器C、空芯变压器D、实际变压器正确答案：A34、导体在静电平衡的状态下，内部电场强度()A、无法判断B、不为零C、为零D、为常数正确答案：C35、凸极同步电机负载运行时，电枢绕组产生的气隙电动势是由产生的。

《电工基础（第六版）习题册》参考答案第一章电路基础知识§1—1 电路和电路图一、填空题1.电流电源负载控制装置导线2.进行能量的传输、分配和转换进行信息的传递和处理3.电路原理图框图印制电路图4.理想元件二、问答题1.答：电路主要由电源、负载、控制装置和导线组成。

它们的主要功能分别是：电源：为电路提供电能的设备。

负载：又称为用电器，其作用是将电能转变为其他形式的能。

导线：起连接电路和输送电能的作用。

控制装置：主要作用是控制电路的通断。

2. 答：把实际元件用理想元件表示后,一个实际电路便由一些理想电气元件连接而成，称为实际电路的电路模型。

三、填表、画图题1.名称外形图形符号文字符号电感器L二极管VD电池GB开关SA电流表A滑动变阻器RP电容器C电压表V电位器RP灯泡EL电阻R2.§1－2电流和电压一、填空题1. 正相反2. 直流交流大小和方向恒定不变稳恒电流直流DC大小和方向都随时间的变化而变化交变电流交流AC3. 0.014. 串正负量程5. 电场力非静电力6. 参考点U a—U b U b—U a7. 零正负8. 负正9. 并联相同10. c d c二、判断题1. √2. ×3. ×4.×5. ×6. √7. √8. √三、选择题1.D2.C3.B四、问答题1、答：①要有能自由移动的电荷—载流子；②导体两端必须保持一定的电压。

2、答：电源内部电荷在非静电力的作用下从负极移动到正极，电源外部电荷是在电场力的作用下从正极移动到负极。

3、答：（1）对交、直流电流应分别使用交流电流表和直流电流表测量。

（2）电流表应串接到被测电路中。

（3）直流电流表表壳接线柱上标明的“+”“—”记号，应和电路的极性相一致，不能接错，否则指针要反转，既影响正常测量，也容易损坏电流表。

（4）每个电流表都有一定的测量范围，因此在测量之前应先估计被测电流大小，以便选择适当量程的电流表。

电工基础习题册参考答案(第四版劳动社会出版社)第一章电路基础知识§1—1 电流和电压 一、填空题1．电流 电源 导线 负载 开关 2．正 相反 3. 相反4．直流 交流 电流的大小和方向都随时间的变化而变化交流电流 交流 大小和方向恒定不变 直流电流 直流 5．0．016．串联 + - 量程7．电场力 将正电荷从电源负极经电源内部移到正极 8．参考点 U ，—Ub Ub —U ， 9．0 正 负 10．负 正 11. 并 一致 12． c d c 二、判断题1．X 2．√ 3．X 4．√ 三、问答题 答：略四、计算题1．解：5min=300s)(12)(012.03006.3mA A t Q I ====答：略2．解：(1)U ab =U a —U b = -6-(-3)=-3 (V)U cd =U c —U d =0-(-2)=2(V) (2)电压不随参考点的变化而变化 由上可知： U cd =2V U d =0 所以U 。

=2VU bd = -3-(-2)= -1(V) 所以U b = -1 V U ab = -3 V所以U 。

= -4V U cd = -2 V所以U 。

= -2V答：略§1---2 电阻 一、填空题1．导体绝缘体半导体 2．阻碍3．正反环境温度 4．导电 强 弱 5．电导率容易 6．增大 减小 二、选择题1．C 2．B 3．D 4．C 5．C 6．A三、问答题 略四、计算题解：(1) SL R ρ=)(5.1710*22000*10*75.168Ω==--(2))(75.82/5.17'Ω==R(3))(704*5.17''Ω==R 答：略§1~~3 欧姆定律 一、填空题 1．电压 电阻 2．正 反3．内电压 外电压 4．端电压 负载电流 5．通路断路短路 6．大 10Ω 5Ω 7．= 非线性 线性 8．220 9．1 4 10． 1：111．小电流 大电流 二、判断题1．X 2．X 3．X 4．√5．X6．√7．√ 8．X 9．X 三、选择题1．B 2．A 3．B四、计算题 1．解：)(45.0484220A R U I ===2．解：V V 410*6600-=μA A 510*330-=μrE I =短)(2010*310*654Ω===--短I E r 3.解：U=IR=.0.3×5=1.5（V ）rR E I +=)(5.0565.13.0Ω=+=r r 4.解：（1）S 打在“1”位置时,电路处于通路状态（A ）=I===1(A)r R +E 1010(V)=U=IR=1×9.9=9.9(V)(2)开关S 打在“2”位置时,电路处于断路状态(A)=I=0(v)=E=10V(3)开关S 打在 “3”位置时,电路处于短路状态(A)= ===100(A))短I r E 1.010(v)=05.解:根据U=E-Ir 得⎩⎨⎧Ω==⎩⎨⎧-=-=)(5.0)V (12410211r E rE r E 得五、实验题解(1)步骤略公式rR E I +=(2) ⎪⎪⎩⎪⎪⎨⎧+=+=r R E I r R E I 2211得E=1.88+0.2r E=1.76+0.4r E=2(v)r=0.6(Ω)(3)略§1-4 电功和电功率一、填空题1.电功 W 焦耳(J) 电功率 P 瓦特(W)2.度 1度=3.6×106J3. 电流的热效应 Q 焦耳(J)4. 电流的平方 电阻 时间5.额定 满载 轻载 过载 超载 过载6. 607. 1728 4.8×410-8. 0.45 484二、判断题1.√2.×3.×4.×5.×三、选择题1.C2.C3.B4.D 四、问答题略五、计算题1.解)(1088.23600212101210220522J RtI Q ⨯=⨯⨯⨯⎪⎭⎫ ⎝⎛==2.解:)(2201220)(111)(219219)A (12221219220W EI P W r I P W I R I P I r R E I E =⨯===⨯===⨯====+=+内负3.解:D 1:D 2=2:1S 1:S 2=4:1R 1:R 1=1:4又因为电压相等所以P 1:P 2=4:14.解:RI P 2= 5521⨯=I 476.522⨯=I )(11A I =)(2.12A I =⎪⎪⎩⎪⎪⎨⎧+=+=202101R r E I R r E I)(10Ω=r )(6V E =5.解:W=UIt=25×10×1×60=15000(J)Q= Rt2I =102×0.1×1×60 =600(J)§2-1串联电路一、填空题1.相等 =U 1+U 2=U 3+……总U =R 1+R 2+R 3+……总R 2.较大 电流 分压器 电压3.1:2 1:1 1:24.355.2006.串联 小于7.4.5V 0.9Ω二、选择题1．A 2．B 3．B 4．C 三、计算题1.解(1) 0.01(A)6006R R R U I 321==++= (2)1(V)1000.01IR U 2(V)2000.01IR U 3(V)3000.01IR U 332211=⨯===⨯===⨯==(3)1(w)0.0100101R I P 2(w)0.0200101R I P 3(w)0.0300101R I P 4-3234-222-4121=⨯⨯===⨯⨯===⨯⨯==2．解：触头滑到A 时，电压10(V)12600500U R R R R R U 321321=⨯=+++=滑到B 时，电压6(V)12600300U R R R R U 32132=⨯=++=的变化范围为6—10V 。

二、判断题1．导体中の电流由电子流形成，故电子流动の方向就是电流の方向。

(×) 2．电源电动势の大小由电源本身性质所决定，与外电路无关。

(√) 3．电压和电位都随参考点の变化而变化。

(×) 4．我们规定自负极通过电源内部指向正极の方向为电动势の方向。

(√)三、问答题1．电路主要由哪些部分组成?它们の主要功能是什么?答：电路主要由电源、负载、导线和开关组成。

电源是提供电能の装置；负载是实现电路功能の装置。

导线是在电路中起连接作用。

开关是控制装置。

2．简述电压、电位、电动势の区别。

电源内部电荷移动和电源外部电荷移动の原因是否一样?答：电压反映の是电场力在两点之间做功の多少，与参考点の位置无关。

电位反映の是某点与参考点の电压，与参考点の位置有关。

电动势反映の是其他形式の能转换为电能の能力。

电源内部电荷移动和电源外部电荷移动の原因不一样。

3．什么是电流?电路中存在持续电流の条件是什么?答：电流是电荷定向移动形成の。

电路中存在持续电流の条件是：电源电动势不为〇，且电路闭合。

4．用电流表测量电流时，有哪些注意事项?答：（1）对交、直流电流应分别使用交流电流表和直流电流表测量。

（2）电流表必须串接到被测量の电路中。

（3）电流必须从电流表の正端流入负端流出。

（4）选择合适の量程。

四、计算题1．在5 min内，通过导体横截面の电荷量为3．6 C，则电流是多少安?合多少毫安?解: I=Q/t=3.6/(5×60)=0.012（A）=12mA答：电流是0.012安，合12毫安。

2．在图1--2中，当选c点为参考点时，已知：U a=-6 V，U b=-3 V，U d=-2 V，U e=-4 V。

求U ab、U cd各是多少?若选d点为参考点，则各点电位各是多少?解：选c点参考点时Uc=0VUab= Ua- Ub=（-6）-（-3）=-3VUcd= Uc – Ud =0-（-2）=2VUbd= Ub – Ud =（-3）-（-2）=-1VUed= Ue – Ud =（-4）-（-2）=-2V选d点为参考点 Ud=0 运用电压不随参考点变化の特点Ucd= Uc – Ud = Uc –0=2V Uc=2V∵Ubd= Ub – Ud = Ub –0=-1V ∴Ub=-1V∵Ued= Ue – Ud = Ue –0=-2V ∴Ue=-2V∵Uab= Ua – Ub = Ua –（-1）=-3V ∴Ua=-4V答： Uab=-3V，Ucd=2V当选d点为参考点时Ua=-4V，Ub=-1V，Uc=2V，Ud=0，Ue=-2V。
