《轧钢测试技术》要点本文由整理编写！1．测试技术包括两个方面的含义：一是对物理现象的定性了解，二是对物理现象的定量掌握。
2.测量就是在某一特定条件下，通过实验的方法，将被测的物理量与所规定的标准量进行比较的过程。
3.直接测量被测的物理量可直接与标准量进行比较的测量方式称为直接测量。
4.间接测量被测的物理量不能够或不易于直接与标准量进行比较，但它与几个有关变量呈函数关系，可对这几个变量直接测量，然后再代入函数式中，求出被测的物理量。
5.广义上的测量仪表包括敏感器、传感器、变换器、运算器、显示器、数据处理器装置等。
测量仪表的好坏直接影响测量结果的可信性。
了解测量仪表的功能和构成原理，有助于正确选用仪表。
6.测量过程中测量仪表完成的主要任务有：物理变换功能、信号的传输和测量结果的显示。
依据一定的物理定律，将难于直接同标准量“并列”比较的被测物理量经过一次或多次的信号能量转换，变换成便于处理、传输和测量的信号能量形式。
7.测量仪表的特性，一般分为静特性和动特性两种，当测量仪表进行测量的参数不随时间而变化或随时间变化很慢，可不必考虑仪表输入量与输出量之间的动态关系而只需考虑输入量与输出量之间的静态关系时，联系输入量与输出量之间的关系式是代数方程，不含时间变量，这就是所谓的静特性。
8.当测量随时间变化很快，必须考虑测量仪表输入量与输出量之间的动态时间关系时，联系输入量与输出量的关系是微分方程，含有时间变量，这就是所谓的动特性。
9.测量系统的主要技术指标有：仪表量程、准确度、灵敏度、稳定性等。
10.一个完善的测量系统应包括信息的获得，转换、显示和处理等几部分。
11.传感器的作用：将感受到的非电量转换成电量，以便进一步放大、记录或显示。
12.传感器由两部分组成：一部分是直接承受非电量作用的机械零件或专门设计的弹性元件；另一部分是敏感元件(如应变片等)。
13.测量系统的作用：把传感器的输出变量变成电压或电流信号，以便能在指示仪上指示或记录仪中记录。

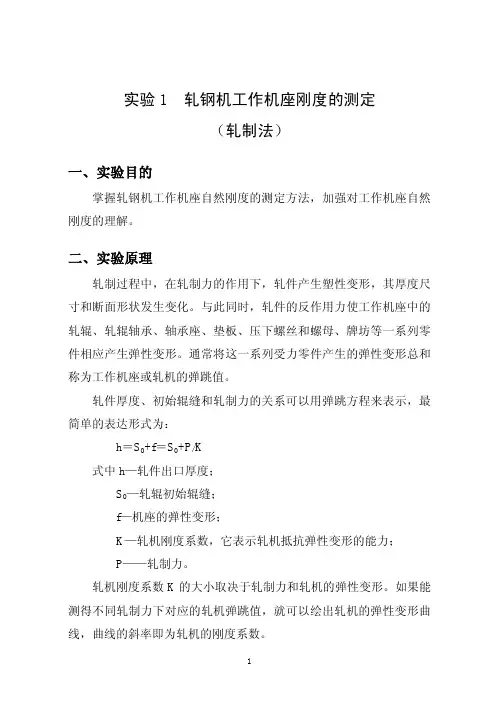

实验1 轧钢机工作机座刚度的测定（轧制法）一、实验目的掌握轧钢机工作机座自然刚度的测定方法，加强对工作机座自然刚度的理解。
二、实验原理轧制过程中，在轧制力的作用下，轧件产生塑性变形，其厚度尺寸和断面形状发生变化。
与此同时，轧件的反作用力使工作机座中的轧辊、轧辊轴承、轴承座、垫板、压下螺丝和螺母、牌坊等一系列零件相应产生弹性变形。
通常将这一系列受力零件产生的弹性变形总和称为工作机座或轧机的弹跳值。
轧件厚度、初始辊缝和轧制力的关系可以用弹跳方程来表示，最简单的表达形式为：h＝S0+f＝S0+P/K式中h—轧件出口厚度；S0—轧辊初始辊缝；f—机座的弹性变形；K—轧机刚度系数，它表示轧机抵抗弹性变形的能力；P——轧制力。
轧机刚度系数K的大小取决于轧制力和轧机的弹性变形。
如果能测得不同轧制力下对应的轧机弹跳值，就可以绘出轧机的弹性变形曲线，曲线的斜率即为轧机的刚度系数。
三、实验器材装有测压仪（或测压头）的实验轧机1台不同厚度铝板试件若干游标卡尺（或千分尺）1把四、实验内容及步骤1、检查实验轧机，保证轧机正常运转；2、将原始辊缝调到0.4mm，并保持恒定；3、分别将厚度为5.6mm、6.5mm、7.1mm、8.8mm的四种规格铝板试件按顺序编号，在调好的辊缝中依次进行轧制，记录轧制压力，测出每道次铝板试样轧后厚度。
4、将测得的数据列入下表中。
5、整理数据，绘制轧机自然刚度变形曲线。
表一0.88表二初始辊缝S0=0.4mm表三五、实验要求1、将实验原理和过程写入实验报告。
2、将每次轧制的轧制力数据和轧件出口厚度数据写入实验报告。
3、利用坐标纸在P-h坐标系中，绘制轧制法测定的轧钢机弹性变形曲线，并求出自然刚度系数。
K=tgα=△P/△h实验二轧钢机工作机座刚度的测定（压靠法）一、实验目的掌握轧钢机工作机座自然刚度的测定方法，加强对工作机座自然刚度的理解。
二、实验原理用轧辊压靠法测定时，轧辊中没有轧件。
轧辊一面空转，一面调整压下螺丝，使上下工作辊直接接触压靠。
设计目录前言 (1)第一章轧辊的工艺计算1.1 轧辊的基本参数 (5)1.2 轧辊的材料、轧辊的硬度面 (5)1.3 轧辊的强度校核 (6)1.4 工作辊与支承辊的接触应力 (9)1.5 轧辊的变形计算 (10)1.6 工作辊与支承辊间的弹性变形 (11)1.7 轧辊轴承的选择 (12)1.8 轴承寿命的计算 (12)1.9 轧辊轴承润滑 (13)第二章压下螺丝与螺母的工艺参数2.1 压下螺丝的选择 (14)2.2 压下螺母的选择 (15)2.3 电机的选择 (17)第三章轧辊平衡系统的工艺参数3.1 支承辊平衡缸的选择 (18)3.2 工作辊平衡缸的选择 (19)第四章机架的工艺参数4.1 机架的主要结构参数 (20)4.2 机架的结构 (21)4.3 机架的强度计算 (24)第五章工作机座刚度计算5.1 轧辊系统的弹性变形 (25)5.2 轧辊轴承的弹性变形 (26)5.3 轴承座的弹性变形 (27)5.4 压下系统的弹性变形 (28)5.5 支承辊轴承座和压下螺丝间各零件的弹性变形 (30)5.6 压力调心板的接触变形 (31)5.7 机架的弹性变形 (32)第六章轧辊轧制力矩的计算 (33)第七章减速器 (34)第八章万向接轴的选择 (35)第九章电动机容量计算与校核9.1 主电机容量的计算 (36)9.2 主电机容量的校核…………………………….结束语 (39)参考文献 (40)前言随着汽车、制罐、无线电技术等部门的迅速发展，冷轧薄板的产量日益增加。
冷轧的生产成本比热轧的高10%，投资费用比热轧多20-25%，但冷轧钢板的性能和质量都比热轧的好，在同样的用途下，可以节约金属达30%，故冷轧薄板得到迅速发展。
美国使用的薄板几乎百分之百都是冷轧的，热轧薄板的焊管冷弯型钢的坯料都是冷轧的。
目前，国外绝大多数薄板是连续式生产，成卷供应。
冷轧薄板轧机有：连续式冷轧机，多辊式轧机（八辊，十二辊，二十辊等），四辊可逆冷式轧机，六辊冷轧机和特殊轧机。
实验一电阻应变片的粘贴工艺一、实验目的1.了解电阻应变片的结构2.通过实验熟悉胶基式电阻应变片的粘贴工艺及粘贴质量检查方法3.为后续电阻应变测量的实验做好实验准备二、实验内容1. 应变片的外观检查及阻值分选2. 应变片的粘贴工艺3. 粘贴后的质量检查三、实验仪器、工具及材料1.胶基式电阻应变片（120Ω），每组4片2.数字万用表、镊子、放大镜等3.丙酮或酒精、脱脂棉、砂纸、502粘接剂等4.测力压头，每组一只四、实验操作过程1.外观检查和阻值分选1）外观检查用10倍以上放大镜或实物显微镜检查应变片是否完整，有无断路、短路、霉点、锈斑等缺陷。
要求敏感栅排列整齐平直，引线牢固，粘贴牢固等。
否则不能使用。
2）应变片阻值分选用惠斯登电桥及晶体管数字欧姆表等仪器逐片测量，并按其阻值大小分类、编号、登记、包装。
3）配桥要求：组成电桥的各臂阻值大致相等（R1 = R2 = R3 = R4），或相对两臂之积大致相等（R1 R3 = R22. 选择应变片的粘贴位置贴片位置应尽量离开应力集中处（测定应力集中情况除外），首先对被测零件进行受力分析，找到试件主应力方向，使主应力方向与应变片轴线平行。
对于本实验采用的圆筒形弹性元件，应将应变片贴在弹性元件的中间，均布于四周且横、竖交错（见图1），这样可以消除圆筒体端面上接触摩擦、不均匀载荷和温度的影响。
3.贴片处的表面处理图1 贴片位置示意图图2贴片位置打磨示意图1）机械清洗对贴片表面进行机械清洗，去除表面上的氧化铁皮、铁锈、污垢等。
据其表面状态选用砂布进行打磨，打磨的面积约为贴片面积的2～3倍。
其表面光洁度为4～6左右，太粗糙或太光滑，都不易使应变片贴劳。
最后用砂纸或细砂布将贴片表面打成与应变片轴线呈45°角的交叉纹路，以增加滑动阻力，提高粘附力（见图2）。
这对提高应变片的粘接强度和测量精度很有益处。
若打磨后的表面，不立即贴片，可涂上一层凡士林油或黄油，以防生锈，这对于潮湿的夏天很有必要。
题目：小型轧钢机设计一。
文献综述1。
轧钢机的发展轧钢机是实现金属轧制过程的设备。
泛指完成轧材生产全过程的装备﹐包括有主要设备﹑辅助设备、起重运输设备和附属设备等。
但一般所说的轧钢机往往仅指主要设备。
据说在 14世纪欧洲就有轧钢机，但有记载的是 1480 年意大利人达·芬奇（Leonardo da Vinci）设计出轧钢机的草图。
1553 年法国人布律列尔轧制出金和银板材,用以制造钱币。
此后在西班牙﹑比利时和英国相继出现轧机.英国于 1766 年有了串行式小型轧钢机，19世纪中中期，第一台可逆式板材轧钢机在英国投产，并轧出了船用铁板。
1848 年德国发明了万能式轧钢机，1853 年美国开始用三辊式的型材轧钢机，并用蒸汽机传动的升降台实现机械化。
接着美国出现了劳特式轧机. 1859 年建造了第一台连轧钢机。
万能式型材轧钢机是在 1872 年出现的；20世纪，随着冶金工业的发展,已出现多种类型的轧钢机，其中有用三辊粗轧钢机和五架四辊稿轧钢机组成的半连续式带轧钢机[1]。
现代轧钢机发展的趋向是连续化、自动化、专业、，产品质量高、消耗低。
60年代以来轧机在设计，研究和制造方面取得了很大的进展，使带材冷热轧机、厚板轧机、高速线材轧机、H型材轧机和连轧管机组等性能更加完善，并出现了轧制速度高达每秒钟 115米的线材轧机、全连续式带材冷轧机、5500毫米宽厚板轧机和连续式 H型钢轧机等一系列先进设备.轧机用的原料单重增大,液压 AGC、板形控制、电子计算机程序控制及测试手段越来越完善，轧制品种不断扩大.一些适用于连续铸轧、控制轧制等新轧制方法，以及适应新的产品质量要求和提高经济效益的各种特殊结构的轧机都在发展中［2］。
2.轧机的主要设备由轧辊、轧辊轴承、轧机机架、轧机轨座、轧辊调整装置、上轧辊平衡装置、传动装置、附属设备等组成。
3.轧钢技术发展前景世界轧钢工业的技术进步主要集中在生产工艺流程的缩短和简化上，最终形成轧材性能高品质化、品种规格多样化、控制管理计算机化等。
