低压断路器的原理及应用一、低压断路器的基本概念低压断路器是一种保护电路免受过载和短路故障的电器设备。

它在电路中起到断开电源或限制电流的作用，以防止电路中出现过载或短路时产生的危险问题。

二、低压断路器的工作原理低压断路器的工作原理基于热膨胀和磁力的相互作用。

当电流通过低压断路器内部的触点时，触点会发生热膨胀，随着电流的增大，触点膨胀程度增加，热量也积累，直至触点被完全打开，切断电路。

当电流达到过载或短路水平时，触点的热量迅速增加，超过了触点的承受能力，触点熔断，切断电路，保护电路免受危险。

三、低压断路器的应用场景低压断路器广泛应用于工业、住宅和商业建筑的电气系统，用于保护电气设备和人员安全。

以下是低压断路器的一些主要应用场景：1.工业领域：低压断路器被广泛应用于各类机械设备和电力设备的电气系统中，例如发电机、电动机、空调等设备的过载和短路保护。

2.住宅区域：低压断路器在住宅建筑中起到保护电线和电器设备的作用。

当电路中出现过载或短路时，低压断路器会自动跳闸，避免电线和电器设备受到损坏。

3.商业建筑：商业建筑中的电气系统也需要低压断路器进行过载和短路保护。

这些建筑通常需要供应大量的电力并连接大量的电气设备，低压断路器起到了保护和控制电流的作用。

四、低压断路器的特点低压断路器具有以下一些特点：1.触点可替换性：触点是低压断路器的核心部件之一，由于长时间的使用或故障，触点可能会损坏，但幸运的是，它们可以很容易地进行替换。

2.过载保护：低压断路器能够检测电流是否超过预定的额定电流，并在过载情况下自动切断电路，以避免设备或电线受损。

3.短路保护：低压断路器还能够检测电路中的短路情况，当短路发生时，它能够迅速切断电路，保护系统的安全。

4.手动和自动操作：低压断路器既可以手动操作，也可以根据预设条件自动操作，根据不同的需要设定不同的工作模式。

五、低压断路器的选择要点选择合适的低压断路器对于电气系统的正常运行至关重要。

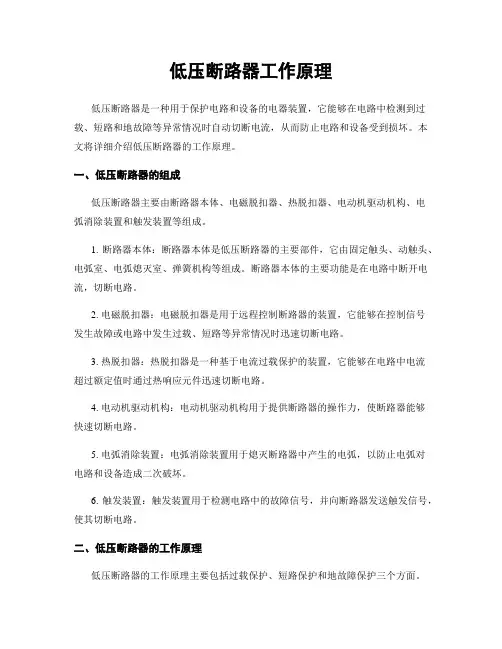

低压断路器工作原理低压断路器是一种用于保护电路和设备的电器装置，它能够在电路中检测到过载、短路和地故障等异常情况时自动切断电流，从而防止电路和设备受到损坏。

本文将详细介绍低压断路器的工作原理。

一、低压断路器的组成低压断路器主要由断路器本体、电磁脱扣器、热脱扣器、电动机驱动机构、电弧消除装置和触发装置等组成。

1. 断路器本体：断路器本体是低压断路器的主要部件，它由固定触头、动触头、电弧室、电弧熄灭室、弹簧机构等组成。

断路器本体的主要功能是在电路中断开电流，切断电路。

2. 电磁脱扣器：电磁脱扣器是用于远程控制断路器的装置，它能够在控制信号发生故障或电路中发生过载、短路等异常情况时迅速切断电路。

3. 热脱扣器：热脱扣器是一种基于电流过载保护的装置，它能够在电路中电流超过额定值时通过热响应元件迅速切断电路。

4. 电动机驱动机构：电动机驱动机构用于提供断路器的操作力，使断路器能够快速切断电路。

5. 电弧消除装置：电弧消除装置用于熄灭断路器中产生的电弧，以防止电弧对电路和设备造成二次破坏。

6. 触发装置：触发装置用于检测电路中的故障信号，并向断路器发送触发信号，使其切断电路。

二、低压断路器的工作原理低压断路器的工作原理主要包括过载保护、短路保护和地故障保护三个方面。

1. 过载保护：当电路中的电流超过断路器额定电流时，断路器会通过电磁脱扣器或热脱扣器切断电路。

具体工作原理如下：(1) 电磁脱扣器工作原理：当电路中的电流超过电磁脱扣器的额定电流时，电磁脱扣器会产生磁场，吸引动触头，使断路器切断电路。

(2) 热脱扣器工作原理：热脱扣器内部有一个热响应元件，当电路中的电流超过热脱扣器的额定电流时，热响应元件会受热膨胀，通过机械机构使断路器切断电路。

2. 短路保护：当电路中发生短路故障时，断路器会通过电磁脱扣器或热脱扣器切断电路。

具体工作原理如下：(1) 电磁脱扣器工作原理：短路故障会导致电路中的电流迅速增大，电磁脱扣器会感应到这种变化，并产生磁场，使断路器切断电路。

低压断路器详细介绍一、低压断路器的定义、分类及执行的标准(一)定义低压断路器是一种使用于低压电网〔交流(50Hz或60Hz额定电压在120及以下，直流额定电压在1200v及以下的电路〕的配电电器。

按其用途，低压断路器被定义为:能够接通、承载及分断正常电路条件的电流，也能在规定的非正常条件下(如过载、短路、欠电压以及发生单相接地故障时)接通、承载一定时间和分断电流的开关电器。

过去也称之为自动开关、空气开关和空气断路器(空开、空断)等。

断路器区别于开关：开关和断路器均能接通、承载和分断正常条件下的运行电流。

开关能在短路条件下承载一定时间的电流，而断路器除了在短路条件下承载一定时间的电流外，还能接通和分断短路电流。

开关属于被动元件，断路器属于主动元件。

这里所指的被动和主动，指的是能否开断短路电流。

(二)低压断路器的分类按结构、功能和用途可分为：万能式(也称框架式)、塑料外壳式、以及灭磁式、爆炸式，真空和选相闭合式等等。

后面的四种属于特殊场合使用。

按使用类别：国际电工委员会的IEC标准和我国相应标准又再分成A类和B类两个类型。

A类: 按照国家标准(GB14048、2- 94)，A类断路器为非选择型，这类断路器因没有明确要与另一同侧串联短路保护电器（如熔断器或上、下级断路器等）相配合，不必人为设置短延时，因而也没有额定短时耐受电流的要求，其保护特性必是二段保护特性（过载长延时和短路瞬时）。

建筑施工场所的控制屏往往选用这一类断路器，以致往往造成上一级断路器先行跳闸，这实际上已是目前工地现场保护的一种“通病”，值得注意和纠正。

B类：断路器为选择型，这类断路器可设置二段保护，也可设置三段保护，但都必须有短延时（额定短时耐受电流），前者为瞬时、短延时，后者为瞬时、短延时和长延时。

它的作用是可调节短延时时间范围，以满足与同侧相串联的其他短路保护电器（如熔断器或上、下级断路器等）的选择性配合目前采用智能型控制器(脱扣器)的塑壳式也属于B类，它的明显特征是:保护特性具有过载长延时、短路瞬动、又有短路短延时的三段保护，他们最适宜作选择性保护。

低压断路器低压断路器俗称自动开关，是低压配电系统和电力拖动系统中非常重要的电器，它相当于刀开关、熔断器、热继电器和欠电压继电器的组合，集控制与多种保护于一身，并具有操作安全、使用方便、工作可靠、安装简单、分断能力高等优点。

因此，得到广泛应用。

1、低压断路器结构和工作原理低压断路器的外形如图所示，结构原理如图所示。

低压断路器由以下3个基本部分组成。

（1）主触头和灭弧装置。

主触头是断路器的执行元件，用来接通和断开主电路，为提高其分断能力，主触头上装有灭弧装置。

（2）具有不同保护功能的脱扣器。

脱扣器是断路器的感受元件，当电路出现故障时，脱扣器感测到故障信号后，经由自由脱扣器使主触头分断，从而起到保护作用。

脱扣器有热脱扣器、欠电压脱扣器、过电流脱扣器、分励脱扣器等。

由具有不同保护功能的各种脱扣器可以组合成不同性能的低压断路器。

（3）自由脱扣机构和操作机构。

自由脱扣机构是用来联系操作机构和主触头的机构，当操作机构处于闭合位置时，也可操作分励脱扣机构进行脱扣，将主触头断开。

操作机构是实现断路器闭合、断开的机构。

通常电力拖动控制系统中的断路器采用手动操作机构。

低压断路器的开关主触头依靠操作机构手动或电动合闸。

主触头闭合后，自由脱扣机构将主触头锁在合闸位置上。

过电流脱扣器的线圈和热脱扣器的热元件与主电路串联，欠电压脱扣器的线圈与电源并联。

当电路发生短路或严重过载时，过电流脱扣器的衔铁吸合，使自由脱扣机构动作，主触头断开主电路。

当电路过载时，热脱扣器的热元件发热使双金属片变形，顶动自由脱扣机构动作。

当电路欠压时，欠电压脱扣器的衔铁释放，也使自由脱扣机构动作。

分励脱扣器则用作远距离分断电路。

低压断路器的种类很多，主要有DW10、DW15系列，DZ5、DZ10、DZ20系列，DS系列，DWX15、DZX10系列。
