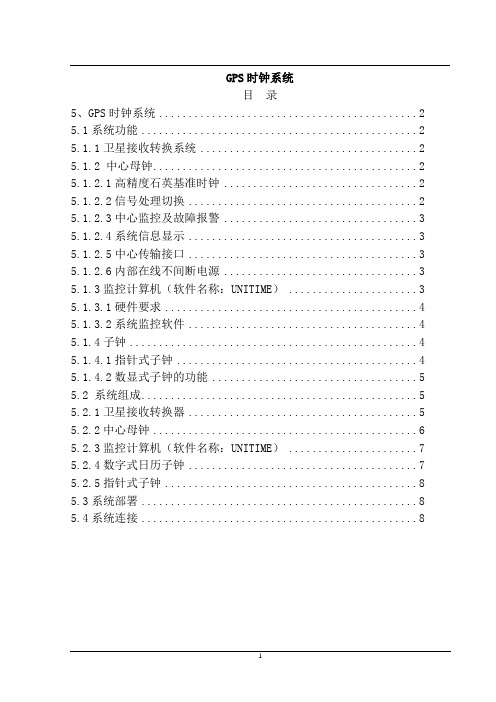

GPS时钟系统目录5、GPS时钟系统 (2)5.1系统功能 (2)5.1.1卫星接收转换系统 (2)5.1.2 中心母钟 (2)5.1.2.1高精度石英基准时钟 (2)5.1.2.2信号处理切换 (2)5.1.2.3中心监控及故障报警 (3)5.1.2.4系统信息显示 (3)5.1.2.5中心传输接口 (3)5.1.2.6内部在线不间断电源 (3)5.1.3监控计算机（软件名称：UNITIME） (3)5.1.3.1硬件要求 (4)5.1.3.2系统监控软件 (4)5.1.4子钟 (4)5.1.4.1指针式子钟 (4)5.1.4.2数显式子钟的功能 (5)5.2 系统组成 (5)5.2.1卫星接收转换器 (5)5.2.2中心母钟 (6)5.2.3监控计算机（软件名称：UNITIME） (7)5.2.4数字式日历子钟 (7)5.2.5指针式子钟 (8)5.3系统部署 (8)5.4系统连接 (8)5、GPS时钟系统5.1系统功能5.1.1卫星接收转换系统卫星接收转换系统为整个时钟系统提供绝对准确的时间基准，其核心是全球卫星定位系统（GPS）信号接收天线和信号接收转换器，自动接收并以GPS时间信号作为系统标准时间信号。
GPS接收转换系统是以目前形成的全球卫星定位系统(GPS)的卫星信号传输网络为基础，接收并分析卫星信号进而获得时间信息。
GPS时间信号的特点是覆盖全球、精度高、无累积误差，是全球统一的时间标准。
经GPS 接收转换系统处理后，时间信号以两种方式向时钟系统及其它应用设备发送信号，两种方式的信号在设备上均采用：1、标准秒脉冲信号：精度为110nS，信号无累积误差；2、全时标信号：信号含年、月、日、时、分、秒数字信号。
5.1.2 中心母钟中心母钟是整个时钟系统的核心，通过GPS卫星时间接收器接收标准时间，并传输给系统内各级时钟设备，使整个时钟系统保持同步并监测管理系统的运行状况。
如果系统需要，可以采用主备冗余设计，在系统需要时，自动切换。

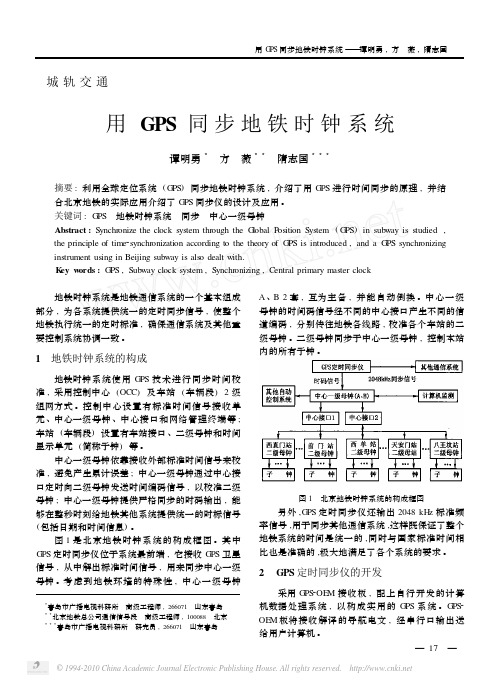

城轨交通用GPS 同步地铁时钟系统谭明勇3 方 薇33 隋志国333摘要:利用全球定位系统(G PS )同步地铁时钟系统,介绍了用G PS 进行时间同步的原理,并结合北京地铁的实际应用介绍了G PS 同步仪的设计及应用。
关键词:G PS 地铁时钟系统 同步 中心一级母钟Abstract :Synchronize the clock system through the G lobal P osition System (G PS )in subway is studied ,the principle of time 2synchronization according to the theory of G PS is introduced ,and a G PS synchronizing instrument using in Beijing subway is als o dealt with.K ey w ords :G PS ,Subway clock system ,Synchronizing ,Central primary master clock 3青岛市广播电视科研所 高级工程师,266071 山东青岛 33北京地铁总公司通信信号段 高级工程师,100088 北京 333青岛市广播电视科研所 研究员,266071 山东青岛 地铁时钟系统是地铁通信系统的一个基本组成部分,为各系统提供统一的定时同步信号,使整个地铁执行统一的定时标准,确保通信系统及其他重要控制系统协调一致。
1 地铁时钟系统的构成地铁时钟系统使用G PS 技术进行同步时间校准,采用控制中心(OCC )及车站(车辆段)2级组网方式。
控制中心设置有标准时间信号接收单元、中心一级母钟、中心接口和网络管理终端等;车站(车辆段)设置有车站接口、二级母钟和时间显示单元(简称子钟)等。
中心一级母钟依靠接收外部标准时间信号来校准,避免产生累计误差;中心一级母钟通过中心接口定时向二级母钟发送时间编码信号,以校准二级母钟;中心一级母钟提供严格同步的时码输出,能够在整秒时刻给地铁其他系统提供统一的时标信号(包括日期和时间信息)。
一概述随着电力系统自动化技术的发展,系统对时间统一的要求越来越迫切,对时间的同步精度也越来越高。
我们研制的GPS系列电网标准时间同步钟就是专门为电力系统的自动化提供高精度时间基准的时间同步设备。
该设备以美国导航星全球定位系统(GPS)为时间基准,时间同步精度1US。
它选用美国专业生产厂家生产的GPS接收机部件进行二次开发研制而成。
它可以同时跟踪视场内的12颗GPS卫星，自动选择最佳星座进行定位、定时，输出与协调世界时UTC时间同步精度为1US的秒(1PPS)，分(1PPM)，时(1PPH)定时脉冲和北京时间的钟面，还可实现工频量的测量，并接照二种格式经4个RS232串行口分别输出日期，时间，周波钟，周波数，钟差，安全运行天数等信息。
供电力系统需要标准时间尺度的各种自动化装置选用。
本设备采用软硬件结合的技术设计，充分利用GPS接收组件的潜力。
因此系统具有可靠性高，功能多，精度高，性价比好和操作方便等特点，完全可以满足电力系统时间同步要求。
它的使用推广，将大大促进和提高电力系统的事故分析，故障测距和继电保护等自动化技术的发展。
二技术指标1.接收频率：1575.42MHZ，可同时跟踪8-12颗ＧＰＳ卫星。
2.天线射频灵敏度：－166dbw,天线配带8.5米馈线。
长度不够，用户可自行延长。
但应选用在1.56GHZ频率每米衰减不超过0.7db的同轴电缆，延长电缆的衰减以不超过5db为限。
3.捕获时间：20秒--2分钟4.1PPS输出：定时准确度: 1us 电平:TTL电平极性: 正脉冲脉宽:约100ms阻抗: 50Ω路数:一路前沿: <20ns5.1PPM输出：定时准确度: 1us 电平: TTL电平极性: 正脉冲脉宽: 约1s阻抗: 50Ω前沿: <20ns6.1PPH输出：定时准确度: 1us 电平: TTL电平极性: 正脉冲脉宽: 约1s阻抗: 50Ω前沿: <20ns7.周波测量精度: 0.001周,8. 工频钟: 50HZ 市电驱动运行的时钟，开机时与标准钟同步。

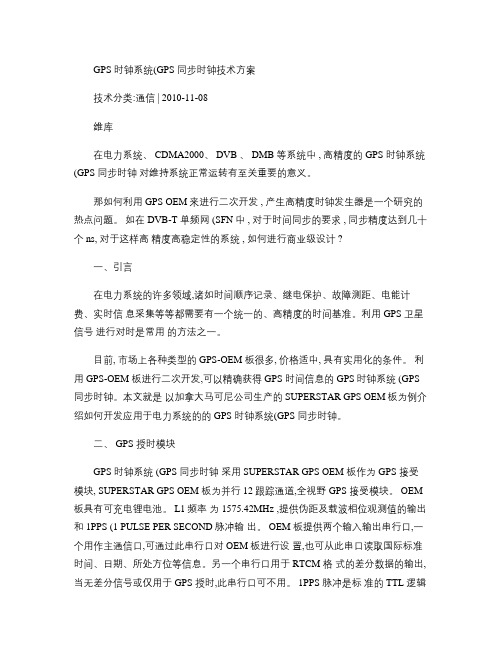

GPS 时钟系统(GPS 同步时钟技术方案技术分类:通信 | 2010-11-08维库在电力系统、 CDMA2000、 DVB 、 DMB 等系统中 , 高精度的 GPS 时钟系统(GPS 同步时钟对维持系统正常运转有至关重要的意义。
那如何利用 GPS OEM来进行二次开发 , 产生高精度时钟发生器是一个研究的热点问题。
如在 DVB-T 单频网 (SFN中 , 对于时间同步的要求 , 同步精度达到几十个 ns, 对于这样高精度高稳定性的系统 , 如何进行商业级设计 ?一、引言在电力系统的许多领域,诸如时间顺序记录、继电保护、故障测距、电能计费、实时信息采集等等都需要有一个统一的、高精度的时间基准。
利用 GPS 卫星信号进行对时是常用的方法之一。
目前, 市场上各种类型的 GPS-OEM 板很多, 价格适中, 具有实用化的条件。
利用 GPS-OEM 板进行二次开发,可以精确获得 GPS 时间信息的 GPS时钟系统 (GPS 同步时钟。
本文就是以加拿大马可尼公司生产的 SUPERSTAR GPS OEM板为例介绍如何开发应用于电力系统的的 GPS 时钟系统(GPS 同步时钟。
二、 GPS 授时模块GPS 时钟系统 (GPS 同步时钟采用 SUPERSTAR GPS OEM 板作为 GPS 接受模块, SUPERSTAR GPS OEM 板为并行 12跟踪通道,全视野 GPS 接受模块。
OEM 板具有可充电锂电池。
L1频率为 1575.42MHz ,提供伪距及载波相位观测值的输出和 1PPS (1 PULSE PER SECOND脉冲输出。
OEM 板提供两个输入输出串行口,一个用作主通信口,可通过此串行口对 OEM 板进行设置,也可从此串口读取国际标准时间、日期、所处方位等信息。
另一个串行口用于 RTCM 格式的差分数据的输出,当无差分信号或仅用于 GPS 授时,此串行口可不用。
1PPS 脉冲是标准的 TTL 逻辑输出形式,当导航输出有效时,该脉冲的上升沿与时间相对应。

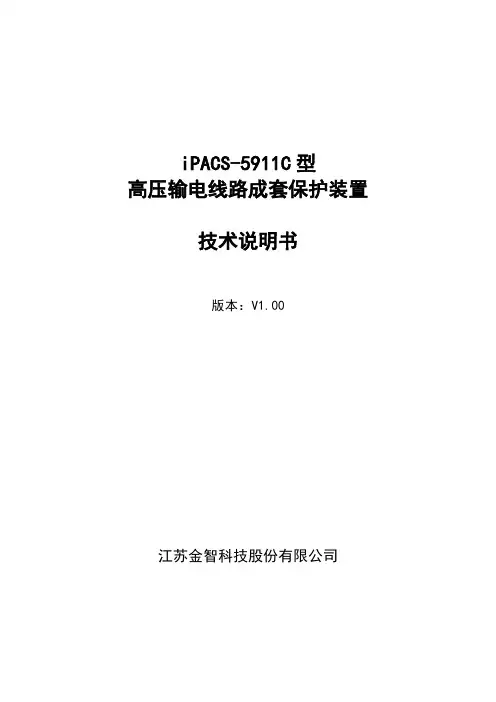

iPACS-5911C型高压输电线路成套保护装置技术说明书版本：V1.00江苏金智科技股份有限公司目录1 概述 (2)1.1 应用范围 (2)1.2 保护配置 (2)1.3 性能特征 (2)2 技术参数 (3)2.1 机械及环境参数 (3)2.2 额定电气参数 (3)2.3 主要技术指标 (3)3保护工作原理 (5)3.1装置告警 (5)3.2 手合判据 (6)3.3 起动元件 (6)3.4 电流差动保护 (7)3.5 距离保护 (8)3.6 过流保护 (17)3.7 不对称相继速动 (18)3.8 双回线相继速动 (18)3.9 低周保护 (19)3.10 跳闸逻辑 (20)3.10 重合闸逻辑 (21)4 硬件原理说明 (21)4.1 装置面板布置 (21)4.2 结构与安装 (22)4.3 装置接线端子 (23)4.4 各插件原理说明 (25)5 定值内容与整定说明 (31)5.1 系统定值与整定说明 (31)5.2 保护定值与整定说明 .......................................................................................... 错误!未定义书签。
5.3 压板定值 .............................................................................................................. 错误!未定义书签。
5.4 通讯定值 .............................................................................................................. 错误!未定义书签。
1 概述1.1 应用范围iPACS-5911C为由微机实现的数字式输电线路成套快速保护装置，可用作110kV输电线路的主保护及后备保护。
瞬变电磁探测系统的GPS时钟同步研究与应用的开题报告一、课题背景及研究内容瞬变电磁探测系统被广泛应用于地球物理勘探、资源勘查、环境监测等领域，它可以快速、高精度地探测地下的电磁信息。
然而，瞬变电磁探测系统的GPS时钟同步是该技术应用过程中必要的一部分，如何保证GPS时钟同步的精度和可靠性成为了瞬变电磁探测系统的重要研究问题。
本课题旨在研究和应用瞬变电磁探测系统的GPS时钟同步，具体内容有：1. GPS时钟同步理论研究：介绍GPS时钟同步的基本原理和主要问题，研究目前常用的GPS时钟同步算法及其特点，建立相应的GPS时钟同步模型。
2. GPS时钟同步实验研究：开展GPS时钟同步实验，测试不同算法在实验环境下的同步精度和鲁棒性，进行相关数据的收集和分析。
3. GPS时钟同步应用研究：将研究得到的GPS时钟同步算法应用于瞬变电磁探测系统中，测试系统性能、探测精度和环境适应性，评估GPS时钟同步对探测效果的影响。
二、主要研究方法本课题将采用以下主要研究方法：1. 文献研究法：对GPS时钟同步的相关文献、专利和标准进行系统的梳理和分析，深入了解GPS时钟同步的理论和实践。
2. 数理统计方法：对收集的GPS时钟同步测试数据进行统计和分析，提取有效信息并归纳总结。
3. 计算机仿真方法：通过计算机仿真实验验证GPS时钟同步算法的有效性和可靠性，模拟实际工作环境中的不确定性和干扰。
三、主要预期成果1. 对GPS时钟同步的理论进行深入探索，建立相应的GPS时钟同步模型，为瞬变电磁探测系统的GPS时钟同步提供理论基础。
2. 比较不同GPS时钟同步算法的同步精度和鲁棒性，提出优化方案，为瞬变电磁探测系统的GPS时钟同步选择提供科学依据。
3. 在瞬变电磁探测系统中应用GPS时钟同步算法，评估同步精度和可靠性，验证GPS时钟同步对探测效果的影响，为瞬变电磁探测系统的实际应用提供技术支撑。
四、研究进度计划研究进度计划如下：第一阶段（第1-3个月）：文献研究和理论分析1.熟悉瞬变电磁探测原理和GPS时钟同步的基本知识，查阅学术论文、专著和标准资料，系统梳理和总结GPS时钟同步的理论和实践研究现状。

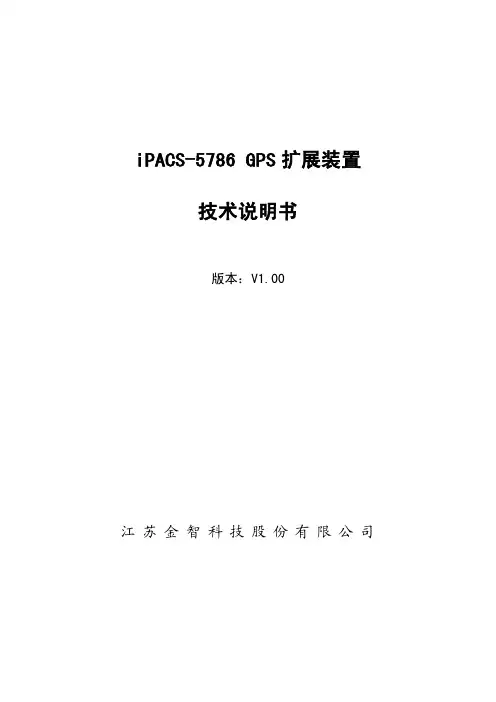

iPACS-5786 GPS扩展装置技术说明书版本：V1.00江苏金智科技股份有限公司目 录1 概述 (1)2 主要性能参数 (1)3 插件及其接口 (1)4 插件拨码开关与跳线说明 (3)5 运行状态说明 (4)6 附图 (5)1 概述●装置接收对时源的IRIG-B时间码，并对接收到的IRIG-B时间码进行解码，同步扩展输出IRIG-B、秒脉冲（PPS）、分脉冲（PPM）和对时报文信息等；向全站提供高精度的时间信息；●装置主要由电源插件、CPU 插件、光纤输出插件、RS-485 输出插件、光耦空接点输出插件等组成，其中CPU 插件负责接收和处理IRIG-B时间码，其它插件用于扩展输出各种时间信息；●CPU 插件具有两路IRIG-B 光纤输入通道，两路RS-485输入通道，四路输入互为备用，内部自动切换；●通过各种扩展插件，同步输出IRIG-B、秒脉冲（PPS）、分脉冲（PPM）和对时报文信息，可提供光纤、RS-485、光耦空接点输出接口等；●提供电源、运行、报警，以及各种状态灯显示。
