传感器及检测技术教案第一章：传感器概述1.1 教学目标让学生了解传感器的基本概念和作用。
让学生了解传感器的分类和特点。
让学生了解传感器在现代科技领域的应用。
1.2 教学内容传感器的定义和作用传感器的分类和特点传感器在现代科技领域的应用1.3 教学方法采用讲授法，讲解传感器的定义、作用和分类。
采用案例分析法，分析传感器在现代科技领域的应用。
采用小组讨论法，让学生讨论传感器的特点和优缺点。
1.4 教学评估课堂问答，检查学生对传感器的基本概念和作用的理解。
小组讨论，评估学生对传感器特点和优缺点的理解。
第二章：温度传感器2.1 教学目标让学生了解温度传感器的原理和结构。
让学生了解常见温度传感器的特点和应用。
让学生了解温度传感器的选择和安装。
2.2 教学内容温度传感器的原理和结构常见温度传感器的特点和应用温度传感器的选择和安装2.3 教学方法采用讲授法，讲解温度传感器的原理和结构。
采用案例分析法，分析常见温度传感器的特点和应用。
采用实验演示法，展示温度传感器的安装和应用。
2.4 教学评估课堂问答，检查学生对温度传感器原理和结构的理解。
实验操作，评估学生对温度传感器的安装和应用的掌握。
第三章：压力传感器3.1 教学目标让学生了解压力传感器的原理和结构。
让学生了解常见压力传感器的特点和应用。
让学生了解压力传感器的选择和安装。
3.2 教学内容压力传感器的原理和结构常见压力传感器的特点和应用压力传感器的选择和安装3.3 教学方法采用讲授法，讲解压力传感器的原理和结构。
采用案例分析法，分析常见压力传感器的特点和应用。
采用实验演示法，展示压力传感器的安装和应用。
3.4 教学评估课堂问答，检查学生对压力传感器原理和结构的理解。
实验操作，评估学生对压力传感器的安装和应用的掌握。
第四章：湿度传感器4.1 教学目标让学生了解湿度传感器的原理和结构。
让学生了解常见湿度传感器的特点和应用。
让学生了解湿度传感器的选择和安装。
4.2 教学内容湿度传感器的原理和结构常见湿度传感器的特点和应用湿度传感器的选择和安装4.3 教学方法采用讲授法，讲解湿度传感器的原理和结构。
传感技术及应用课程教案第一章传感器概述§1-1 传感器与非电量测量一、非电量与非电量测量一切物质都处在永恒不停的运动之中。
物质的运动形式很多，它们通过化学现象或物理现象表现出来。
表征物质特性或其运动形式的参数很多，根据物质的电特性，可分为电量和非电量两类。
电量一般是指物理学中的电学量，如电压、电流、电阻、电容、电感等；非电量则是指除电量之外的一些参数，如压力、流量、尺寸、位移量、重量、力、速度、加速度、转速、温度、浓度、酸碱度等。
在众多的实际测量中，大多数是对非电量的测量。
在早期，非电量的测量多采用非电的测量方法，例如用尺测量长度；用秤称重量；用水银温度计测温度等等。
但随着科学技术的发展，对测量的准确度、测量速度、尤其对被测量动态变化过程的测量和远距离的检测都提出了更高的要求，原有的非电量测量方法已无法适应这一需要。
因此需要研究新的测量方法和技术。
这就是非电量的电测技术，这种技术就是用电测技术的方法去测量非电的物理量。
（或称把被测非电量转换成与非电量有一定关系的电量，再进行测量的方法）。
非电量电测技术的主要特点：1.应用了已经较为成熟和完善的电磁参数测量技术、理论和方法。
因而，非电量电测技术中的关键技术是研究如何将非电量变换成电磁量的技术——传感技术。
2.便于实现连续测量。
连续测量对于某些参数的自动测量（例如地震监测等）是十分重要的，但用非电的方法连续测量大电量却难以实现。
3.电信号容易传输（有线、无线）、转换（放大、衰减、调幅、调频、调相等）、记录、存贮和处理，便于实现遥测、巡回检测、自动测量，并能以模拟或数字方式进行显示和记录测量结果。
4.可在极宽的范围内以较快的速度对被测非电量进行准确的测量。
5. 与计算机相配合可进行传感器输出非线性的校正，误差的计算与补偿，进而使仪器智能化。
同时，也可实现某些参数的自动控制。
6.可完成用非电量方法无法完成的检测任务（如温度场测量等）。
二、非电量电测系统随着计算机技术的普及和应用，人们对传感技术的重要性有了进一步的认识，把传感器视为计算机的“五官”，推动了传感技术的发展。
传感器与检测技术听课笔记以下是一份关于“传感器与检测技术”的听课笔记，供您参考：一、课程概述传感器与检测技术是一门涉及传感器原理、特性分析、测量系统和信号处理等方面的学科。
传感器是实现自动检测和自动控制的关键环节，广泛应用于工业、农业、军事、医疗等领域。
本课程将介绍传感器的基本原理、分类、特性分析、测量系统设计以及信号处理等方面的知识。
二、传感器分类1. 按工作原理：电感式、电容式、光电式、热电式等。
2. 按输出信号：模拟输出和数字输出。
3. 按用途：压力、温度、流量、物位、成分等。
三、传感器原理1. 电感式传感器：基于电磁感应原理，通过测量线圈的电感变化来检测物体的位移或质量。
2. 电容式传感器：基于电容器原理，通过测量电容器极板间距的变化来检测物体的位移或压力。
3. 光电式传感器：基于光电效应原理，通过光电器件将光信号转换为电信号，实现非接触测量。
4. 热电式传感器：基于热电效应原理，通过测量热电偶的温差电动势来检测温度。
四、传感器特性分析1. 线性度：描述传感器输出与输入之间的线性关系。
2. 灵敏度：描述传感器输出变化量与输入变化量之间的比值。
3. 迟滞：描述传感器在相同输入下，正向和反向输出之间的差异。
4. 重复性：描述传感器在同一输入下，多次测量的输出一致性。
5. 漂移：描述传感器在使用过程中，输出逐渐偏离初始值的现象。
五、测量系统设计1. 测量系统组成：传感器、信号处理电路、显示仪表和记录装置等。
2. 测量系统设计原则：精度高、稳定性好、可靠性高、成本低等。
3. 测量系统误差分析：随机误差和系统误差。
4. 测量系统校准与标定：确定传感器的线性度、灵敏度、迟滞等特性参数的方法。
六、信号处理技术1. 信号放大与滤波：提高信号的信噪比，抑制噪声和干扰。
2. 信号转换：将模拟信号转换为数字信号，或将一种形式的信号转换为另一种形式。
3. 数字信号处理技术：通过数字计算方法对信号进行滤波、变换和分析等处理，提取有用的信息。

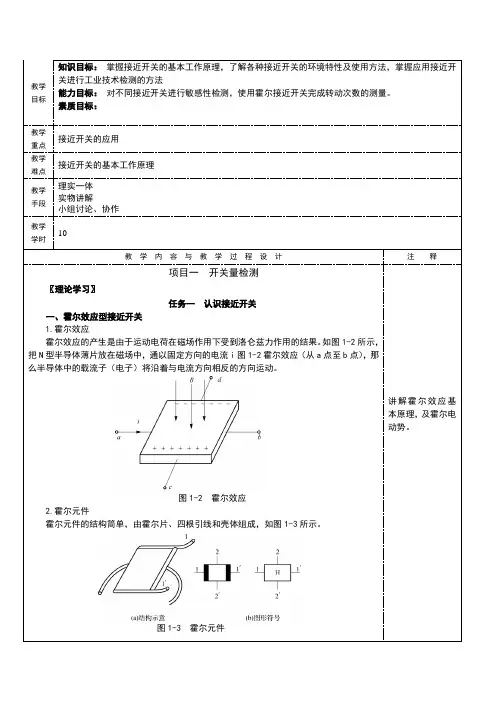

教学目标知识目标：掌握接近开关的基本工作原理，了解各种接近开关的环境特性及使用方法，掌握应用接近开关进行工业技术检测的方法能力目标：对不同接近开关进行敏感性检测，使用霍尔接近开关完成转动次数的测量。
素质目标：教学重点接近开关的应用教学难点接近开关的基本工作原理教学手段理实一体实物讲解小组讨论、协作教学学时10教学内容与教学过程设计注释项目一开关量检测〖理论学习〗任务一认识接近开关一、霍尔效应型接近开关1.霍尔效应霍尔效应的产生是由于运动电荷在磁场作用下受到洛仑兹力作用的结果。
如图1-2所示，把N型半导体薄片放在磁场中，通以固定方向的电流i图1-2霍尔效应（从a点至b点），那么半导体中的载流子（电子）将沿着与电流方向相反的方向运动。
图1-2 霍尔效应2.霍尔元件霍尔元件的结构简单，由霍尔片、四根引线和壳体组成，如图1-3所示。
图1-3 霍尔元件讲解霍尔效应基本原理，及霍尔电动势。
3.霍尔原件的性能参数1)额定激励电流2)灵敏度KH3)输入电阻和输出电阻4)不等位电动势和不等位电阻5)寄生直流电动势6)霍尔电动势温度系数4.霍尔开关霍尔开关是在霍尔效应原理的基础上，利用集成封装和组装工艺制作而成，可把磁输入信号转换成实际应用中的电信号，同时具备工业场合实际应用易操作和可靠性的要求。
图1-6霍尔开关5.霍尔传感器的应用1)霍尔式位移传感器霍尔元件具有结构简单、体积小、动态特性好和寿命长的优点，它不仅用于磁感应强度、有功功率及电能参数的测量，也在位移测量中得到广泛应用。
图1-7 霍尔式位移传感器的工作原理图2)霍尔式转速传感器图1-8 所示的是几种不同结构的霍尔式转速传感器。
图1-8 几种霍尔式转速传感器的结构3)霍尔计数装置图1-9 所示的是对钢球进行计数的工作示意图和电路图。
当钢球通过霍尔开关传感器时，传感器可输出峰值20 mV 的脉冲电压，该电压经运算放大器(μA741)放大后，驱动半导了解霍尔传感器的应用。
传感器及检测技术教案（一）一、教学目标1. 让学生了解传感器的定义、作用和分类。
2. 使学生掌握常见传感器的原理与应用。
3. 培养学生运用传感器进行检测技术的实际操作能力。
二、教学内容1. 传感器的定义与作用2. 传感器的分类3. 常见传感器的原理与应用4. 传感器的基本特性5. 传感器的选用与安装三、教学重点与难点1. 教学重点：传感器的定义、作用、分类；常见传感器的原理与应用。
2. 教学难点：传感器的基本特性；传感器的选用与安装。
四、教学方法1. 采用讲授法讲解传感器的定义、作用、分类和常见传感器的原理与应用。
2. 采用案例分析法分析实际应用中的传感器案例，帮助学生更好地理解传感器的工作原理和应用。
3. 采用实践操作法，让学生动手安装和选用传感器，提高学生的实际操作能力。
五、教学过程1. 导入：介绍传感器在现代科技领域的重要性和广泛应用，激发学生的学习兴趣。
2. 新课讲解：讲解传感器的定义、作用、分类，以及常见传感器的原理与应用。
3. 案例分析：分析实际应用中的传感器案例，加深学生对传感器工作原理和应用的理解。
4. 实践操作：安排学生进行传感器选用与安装的实践操作，提高学生的实际操作能力。
6. 作业布置：布置相关练习题，巩固所学知识。
传感器及检测技术教案（二）一、教学目标1. 让学生了解传感器的基本特性。
2. 使学生掌握传感器的校准方法。
3. 培养学生运用传感器进行检测技术的实际操作能力。
二、教学内容1. 传感器的基本特性2. 传感器的校准方法3. 传感器的故障诊断与维修4. 传感器的误差分析5. 传感器的数据处理与显示三、教学重点与难点1. 教学重点：传感器的基本特性；传感器的校准方法。
2. 教学难点：传感器的故障诊断与维修；传感器的误差分析；传感器的数据处理与显示。
四、教学方法1. 采用讲授法讲解传感器的基本特性和校准方法。
2. 采用案例分析法分析实际应用中的传感器故障案例，帮助学生掌握传感器的故障诊断与维修方法。
《传感与检测技术》课程标准（一）课程性质与任务《传感与检测技术》是飞机机电设备维修、电子技术应用、无人机应用技术等专业必修的一门理实一体化专业课程。
该课程是根据多家企业岗位调研分析、相关专业人才培养方案和岗位能力需求而开设，以培养学生识别和应用各类常用传感器的技巧和能力，掌握常用传感器的应用原理和综合实操技能，为后续无线电调试工的高级、技师职业资格证书考试、毕业设计、顶岗实习等专业职业技能的培养打下良好基础，促进学生职业未来发展空间，提升学生综合运用能力。
（二）课程教学目标1.素质目标（1）培养学生的爱国精神、遵纪守法意识、团队协作精神（2）培养学生的独立分析能力和应变能力;（3）锻炼学生的沟通交流能力，培养学生的书面表达能力；2.知识目标通过对本课程的学习，要求学生熟悉常用传感器的种类、组成结构，掌握常用传感器的工作原理、工作特性、测量电路等，了解传感器的发展趋势及在工业生产和科学技术方面的广泛应用。
3.能力目标学生能具有识别各种常用传感器的能力，并根据工程系统需要正确选择和应用传感器，会正确测试常见传感器的性能，并学会正确分析实验数据。
（三）参考学时：72 学时（四）课程学分：4学分（五）课程内容和要求（六）实施建议1.教学方法（1）在教学过程中，应立足于加强学生实际动手操作能力的培养，采用项目教学，以项目引领、工作任务驱动，提高学生学习兴趣和主动性，激发学生的成就动机。
（2）本课程的教学关键是现场教学，在教学过程中，教师示范和学生操作训练相结合、学生疑问与教师指导相结合。
（4）教学过程中教师应积极引导学生提升职业素养，提高职业道德。
2.学生考核评价方法（1）改变传统的学生评价方法，采用过程性评价、项目评价、理实一体化评价模式。
（2）评价主体多元化，采用学生自评、学生互评、教师点评相结合的评价方法。
3.教学实施和保障建立开放式实验实训中心，建立开放式实验实训中心，使之具备职业技能证书考证实验实训、现场教学的功能，将教学与培训合一，教学与实训合一，满足学生综合职业能力培养的要求。
航空用机电设备的传感与监测技术随着航空业的迅速发展，航空器的工作环境变得越来越复杂和严苛。
机电设备在飞行过程中的稳定性和可靠性至关重要，因此，传感与监测技术在航空用机电设备中起着重要作用。
本文将介绍航空用机电设备传感与监测技术的应用情况和发展趋势。
首先，传感技术在航空用机电设备中的应用非常广泛。
传感器可以测量温度、压力、湿度、速度等参数，为飞行员和工程师提供重要的监测数据。
例如，温度传感器可以监测引擎和电子设备的工作温度，确保其在安全范围内运行。
压力传感器可以监测液压系统和燃油系统的压力，以及机身结构的气压变化。
湿度传感器可以检测舱内的湿度水平，防止机舱内的过度湿度对电子设备和乘客的损坏。
速度传感器可以监测飞行速度，以确保飞机保持在安全的空速范围内。
其次，监测技术在航空用机电设备中的重要性不可忽视。
通过监测设备的运行状态，可以及时发现故障，并采取相应的措施进行修复，确保航空器的正常运行。
监测技术可以通过多种方式实现，包括实时监测系统、远程监视系统和自适应监测系统等。
实时监测系统可以监测设备的各种参数，并将数据传输到地面站进行实时分析和处理。
远程监视系统可以通过卫星或无线通信等方式实现设备状态的监测，并及时传送给地面维护人员。
自适应监测系统可以根据设备工作状态的实时变化，调整监测参数和频率，以最大程度地提高监测效果。
另外，航空用机电设备的传感与监测技术还面临着一些挑战和机遇。
首先，机电设备在航空器中的作用越来越重要，因此对传感与监测技术的需求也越来越高。
这为传感与监测技术的研发和应用提供了良好的市场机会。
其次，航空器的工作环境极端复杂，对传感与监测技术的性能和可靠性提出了更高的要求。
例如，传感器需要能在高温、低温、高压、低压等极端环境下正常工作，并保持高精度和长寿命。
此外，航空用机电设备的传感与监测技术还需要与其他技术相互配合，如无线通信技术、数据处理技术等，以实现数据的及时传输和分析。
在未来，航空用机电设备的传感与监测技术将继续发展和创新。
