真空泵说明书

真空泵操作说明书1. 产品简介真空泵是一种用于产生和维持真空状态的设备，广泛用于实验室、工业生产和科学研究领域。

本操作说明书将详细介绍真空泵的使用方法和注意事项。

2. 安全须知在操作真空泵之前，请务必遵循以下安全规定：- 在操作前，确保已经充分了解并理解了真空泵的操作手册。

- 确保工作环境通风良好，并戴上适当的防护设备，如手套和眼镜。

- 在操作过程中，严禁将有毒、易燃或腐蚀性物质接触到真空泵。

- 禁止将没有经过处理的气体直接排放到大气中，以避免对环境和人体健康造成危害。

3. 基本操作步骤3.1 准备工作- 检查真空泵是否连接到正确的电源，并确保电源稳定。

- 确保管道连接牢固，无漏气现象。

- 安装并确认真空泵的进出口阀门处于关闭状态。

3.2 启动真空泵- 打开真空泵的电源开关，确认指示灯亮起。

- 检查真空泵的工作状态指示器，确保正常运转。

- 缓慢打开进口阀和出口阀，让泵在无负载状态下运行30秒钟，以允许通过泵的气体流动。

3.3 停止真空泵- 关闭进口阀和出口阀。

- 关闭真空泵的电源开关。

4. 维护和保养4.1 清洁- 在每次使用真空泵后，应使用干净的软布轻轻擦拭外壳，保持清洁。

- 不要使用有机溶液或任何带有腐蚀性的清洁剂来清洗真空泵。

4.2 换油- 根据真空泵型号和使用情况，定期更换油液。

- 先等待真空泵自然冷却至室温后，再打开油箱放油口进行油液更换。

4.3 检查机件- 定期检查真空泵的所有机件和连接部件是否正常，如有发现松动或者磨损，应立即进行修理或更换。

5. 故障排除5.1 真空度下降- 检查进出口阀门是否关闭正确。

- 检查管道和连接件是否密封良好。

- 检查真空泵是否有异常噪音或震动。

5.2 泵无法启动- 检查电源是否连接正常，电源开关是否打开。

- 检查电源线是否受损或松动。

- 检查保险丝是否烧断。

5.3 异常噪音或震动- 停止真空泵运行，并立即断开电源。

- 检查泵体和连接件是否有松动或异物卡住情况。

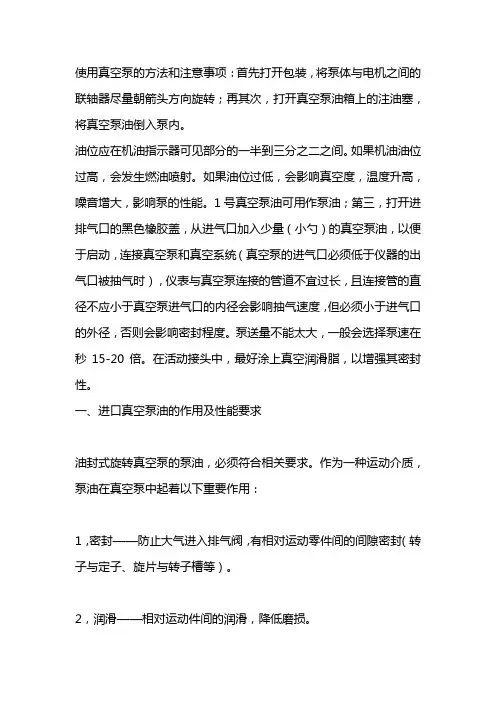

真空泵使用说明书：1．查看油位，以停泵时注油至油标中心为宜。

过低对排气阀不能起油封作用，影响真空度。

过高，可能会引起通大气起动时喷油。

运转时，油位有所升高，属正常现象。

如是旋片式真空泵真空泵油采用规定牌号的清洁真空泵油，从加油孔加入。

加油毕后，应旋一上螺塞。

油宜经过滤，以免杂物进入，堵塞油孔。

2．水环式真空泵可在通大气或任何真空度下一次起动。

泵口如装接电磁阀，应与泵同时动作。

3．环境温度过高时，油的温度升高，粘度下降，饱和蒸汽压会增大，会引起极限真空有所下降，特别是用热偶计测得的全压强。

如加强通风散热，或改善泵油性能，极限真空可得到改善。

4．检查真空泵的极限真空以压缩式水银真空计为准，如计经充分预抽校验，泵温达到稳定，泵口与计直接接通，运转30分钟内，将达到极限真空。

总压强计测得之值与泵油和真空计、规管误差有关，有时误差甚至可很大，只能作参考。

5．如相对湿度较高，或被抽气体含较多可凝性蒸汽，接通被抽容器后，宜打开气镇阀，运转20～40分钟后关闭气镇阀。

停泵前，可开气镇阀空载运动30分钟，以延长泵油寿命。

6．用油选择：真空泵油的粘度影响起动功率和泵的极限真空，粘度高时对真空度有利，起动功率则大一些。

油在泵温下的饱和蒸汽压则会影响泵的极限总压强，越低越好。

高速真空泵油和3#扩散泵油的粘度较1号真空泵油大，饱和蒸汽压较1号真空泵油低，但3#扩散泵油价格较高。

具体选什么油，可根据上述介绍结合具体使用要求来选择。

(1)一般情况下，凡希望总压强在6X10-2帕以上的应用上海产的高速真空泵油。

4升/秒以下小型真空泵也可用1号真空油泵代，8升/秒以上直联泵可用3#扩散泵油代。

(2)如果对真空度要求不高，且油的污染更换频繁，真空泵油供应困难，可采用50号机械油代替。

(3)如果环境温度低，起动困难，极限真空要求不高，可采用粘度较上略低的真空泵油或机械油。

真空泵使用说明真空泵使用说明1、概述1.1 功能：真空泵是一种用于移除封闭系统内气体或低压气体的设备。

1.2 适用范围：本说明书适用于公司生产的型号真空泵。

2、安全须知2.1 电源：在使用真空泵之前，请确保连接电源的稳定性，并使用恰当的电源插座。

2.2 接地：确保真空泵的外壳与接地线连接良好，以确保安全操作。

2.3 维护：请定期检查真空泵的状态，并确保设备的正常运行。

2.4 使用环境：在干燥、通风良好的环境中使用真空泵，避免过热、过湿的条件。

3、预备工作3.1 环境准备：在使用真空泵之前，确认使用环境是否符合要求，例如温度、湿度等。

3.2 泵油选择：根据需要选择合适的泵油，并确保泵油充足。

3.3 连接：将真空泵正确连接到所需系统，确保连接紧固。

4、使用步骤4.1 打开真空泵：将电源线插入电源插座，并将电源开关打开。

4.2 打开阀门：打开系统中的相应阀门，并确保调整好所需的真空度。

4.3 运行真空泵：按下真空泵的启动按钮，开始运行真空泵。

4.4 监控：在使用过程中，及时监控真空泵的工作状态，确保正常运行。

4.5 关闭真空泵：使用完毕后，按下真空泵的停止按钮，关闭真空泵。

4.6 关闭阀门：依次关闭系统中的阀门，以保持系统的密封性。

5、维护与保养5.1 清洁：定期清洁真空泵的外壳，并使用干净的抹布擦拭干净。

5.2 泵油更换：根据使用需求和使用时间，定期更换泵油。

5.3 过滤器清洗：定期清洗过滤器，以保持正常的泵泵量和真空度。

5.4 故障排除：如果真空泵运行异常，及时检查并修复问题。

附件：1、型号真空泵规格表2、真空泵维护记录表本文所涉及的法律名词及注释：1、泵油：指向真空泵添加或更换的特殊润滑油。

2、真空度：衡量封闭系统内气体密度或压力水平的指标。

3、阀门：控制流体通过的装置，用于开启或关闭流体通道。

第一章真空泵概述一、真空泵简介X型系列真空泵是单级旋片油封式真空泵，适用于低、中真空领域，主要用于抽除空气和其它干燥气体。

它是低、中真空的主要设备之一，它可单独使用，也可成为其它真空泵的前级泵。

真空泵具有运转性能可靠、易损件少、振动小、噪音低、效率高的特点。

X型系列真空泵是引进国外先进技术，易损件选用进口元件或进口材料。

X型系列真空泵完全可替代国外同类产品。

真空泵具有运转性能可靠、易损件少、振动小、噪音低、效率高的特点。

二、真空泵构造X系列真空泵按照旋片式原理运行。

泵体（3）中安装一个偏心转子。

利用离心力推动叶片在转子的槽中向泵腔内壁滑动。

叶片(5)将转子(4)和泵腔内壁之间分隔成几个小腔体。

当腔体跟进气口通道相连时，气体被吸入，在下一次转动中被压缩并且推入油分离器（1）。

压差使油不断的被压进压缩腔体。

油和介质再被释放进入油分离器，在那里由于重力作用经除雾器（11）和排气过滤器（8），与排出的气体分离。

分离出的油在油分离器底部再次被推入压力腔体（油循环）。

无油气体经过排气盖板被释放到大气中。

1.油分离器2.吸气阀3.泵体4.转子5. 叶片6.排气阀7. 注油塞8. 排气过滤器9. 排气嘴10.冷却器 11. 除雾器12. 油窗13. 放油塞14. 油过滤器第二章系统简介一、系统流程1．空气流程1）空气由进气滤清器滤去尘埃之后，经由吸气阀（2）进入真空泵泵体；与润滑油混合，与油混合的空气经过压缩后通过排气阀（6）进入油分离器（1）进行粗分离，再经排气过滤器（8）的精分离，不含油的空气通过排气嘴（9）排入大气。

如空气中含有可凝气体，则打开气镇阀。

2）空气流程中各组件功能说明：A、进气滤清器空气滤清器为干式纸质过滤器，过滤纸细孔度约为10μ左右，通常每1000小时应取下清除表面的尘埃，清除的方法是使用低压空气将尘埃由内向外吹除。

B、吸气阀 (2)避免关闭电源后，叶片（5）逆向旋转。

注意：吸气阀不能作为真空系统止回阀或切断阀使用，吸气阀不能防止油被吸入真空系统。

真空泵操作方法说明书1. 概述真空泵是一种广泛应用于工业、医疗、科研等领域的设备，用于抽取空气或其他气体，以达到产生真空的目的。

本操作方法说明书将为您详细介绍真空泵的操作步骤，以确保您正确、安全地运行真空泵。

2. 设备准备在操作真空泵之前，请确保以下准备工作已经完成：2.1 检查设备完整性：检查真空泵是否完好无损，确保所有连接件紧固可靠。

2.2 检查电源供应：确保真空泵的电源供应符合要求，电压和频率匹配。

2.3 检查冷却水供应：如果真空泵需要冷却水，确保冷却水供应充足，并检查冷却水系统的正常运行。

3. 操作步骤3.1 打开电源：按照真空泵的电源接线图，将电源插头正确地插入电源插座，并将电源开关打开。

3.2 启动泵机：根据真空泵的类型和规格，启动泵机。

通常有以下两种方法：3.2.1 旋钮启动：将泵机开关旋钮从“停止”位置逆时针旋转至“启动”位置，直至泵机启动。

3.2.2 按钮启动：按下启动按钮，直至泵机启动。

3.3 观察泵机工作状态：当泵机启动后，通过橡胶套管或透明观察窗观察泵机的工作状态。

注意观察泵机是否运转正常，是否有异常噪音或振动。

3.4 调节泵机参数：根据需求，使用泵机上的调节旋钮或按钮，调节泵机运行参数，例如转速或抽取速度。

3.5 抽气操作：连接泵机与待抽取的系统或设备，确保连接紧密可靠。

开启系统阀门，开始抽取气体。

根据实际情况，可能需要调节泵机运行参数以达到所需的真空度。

3.6 监测真空度：使用真空度检测仪器监测抽气系统的真空度，确保真空度符合要求。

3.7 停机操作：当抽气任务完成或需要停机时，请按照以下步骤进行：3.7.1 关闭系统阀门：先关闭待抽气系统的阀门，以防止气体回流。

3.7.2 关闭泵机：将泵机开关旋转至“停止”位置或按下停止按钮，使泵机停止工作。

4. 安全注意事项在操作真空泵时，请遵守以下安全注意事项：4.1 了解真空泵的额定工作条件和参数，并确保在这些范围内操作。

4.2 在操作真空泵之前，务必戴上适当的防护手套和眼镜，以防止意外伤害。

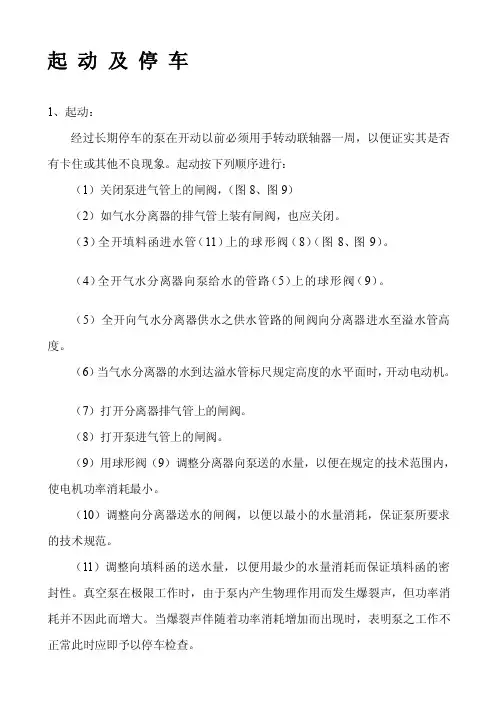

起动及停车1、起动：经过长期停车的泵在开动以前必须用手转动联轴器一周，以便证实其是否有卡住或其他不良现象。

起动按下列顺序进行：（1）关闭泵进气管上的闸阀，（图8、图9）（2）如气水分离器的排气管上装有闸阀，也应关闭。

（3）全开填料函进水管（11）上的球形阀（8）（图8、图9）。

（4）全开气水分离器向泵给水的管路（5）上的球形阀（9）。

（5）全开向气水分离器供水之供水管路的闸阀向分离器进水至溢水管高度。

（6）当气水分离器的水到达溢水管标尺规定高度的水平面时，开动电动机。

（7）打开分离器排气管上的闸阀。

（8）打开泵进气管上的闸阀。

（9）用球形阀（9）调整分离器向泵送的水量，以便在规定的技术范围内，使电机功率消耗最小。

（10）调整向分离器送水的闸阀，以便以最小的水量消耗，保证泵所要求的技术规范。

（11）调整向填料函的送水量，以便用最少的水量消耗而保证填料函的密封性。

真空泵在极限工作时，由于泵内产生物理作用而发生爆裂声，但功率消耗并不因此而增大。

当爆裂声伴随着功率消耗增加而出现时，表明泵之工作不正常此时应即予以停车检查。

2、停车停车按下列顺序进行：（1）关闭泵进气管上的闸阀。

（2）关闭分离器排气管闸阀。

（3）关闭电动机。

（4）关闭向填料给水水管的闸阀。

（5）停止风吹草动分离器供水。

（6）在分离器溢水管停止向外出水后，关闭向泵给水管路的球形阀。

（7）如停止使用时间很长，必须拧开泵及分离器上的管路将水放走。

维护1、应定期的压紧填料，如填料因磨损而不能保证所需要的密封性，应换新填料，填料不能压的过紧，正常压紧的填料允许水成滴漏出，其量不得太多，应用油侵的石棉绳作填料。

2、经常检查滚珠轴承的工作和润滑情况。

3、正常工作的滚动轴承，其温度比周围温度高15~20℃，最高不允许超过55~60℃，正常工作的轴承每所应装油3—4次。

每年至少清洗轴承一次，并将润滑油全部更换。

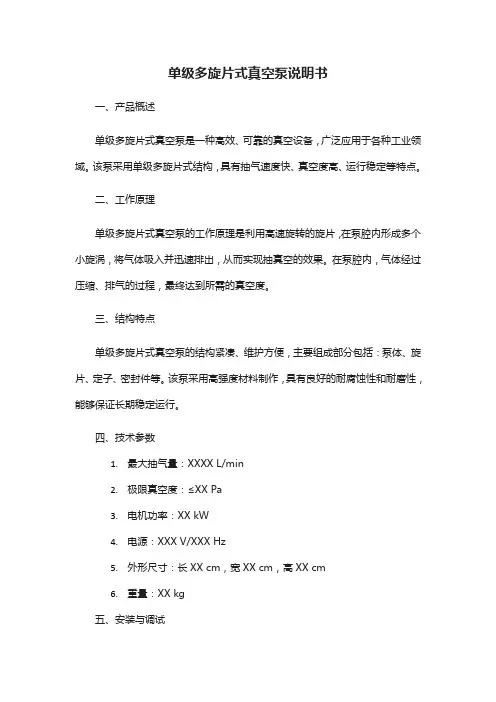

单级多旋片式真空泵说明书一、产品概述单级多旋片式真空泵是一种高效、可靠的真空设备，广泛应用于各种工业领域。

该泵采用单级多旋片式结构，具有抽气速度快、真空度高、运行稳定等特点。

二、工作原理单级多旋片式真空泵的工作原理是利用高速旋转的旋片，在泵腔内形成多个小旋涡，将气体吸入并迅速排出，从而实现抽真空的效果。

在泵腔内，气体经过压缩、排气的过程，最终达到所需的真空度。

三、结构特点单级多旋片式真空泵的结构紧凑、维护方便，主要组成部分包括：泵体、旋片、定子、密封件等。

该泵采用高强度材料制作，具有良好的耐腐蚀性和耐磨性，能够保证长期稳定运行。

四、技术参数1.最大抽气量：XXXX L/min2.极限真空度：≤XX Pa3.电机功率：XX kW4.电源：XXX V/XXX Hz5.外形尺寸：长XX cm，宽XX cm，高XX cm6.重量：XX kg五、安装与调试1.安装前应检查泵的外观是否完好无损，如有损坏应及时联系供应商。

2.安装时应确保泵放置平稳，避免剧烈震动和冲击。

3.连接管路应保持清洁，避免杂物进入泵内。

4.调试时应先关闭出口阀门，启动泵后逐渐打开阀门，观察泵的运行情况及抽气效果。

六、操作与使用1.启动前应检查电源是否正常，各连接部位是否牢固。

2.启动时应先打开出口阀门，再启动泵。

注意观察泵的运转情况及真空度变化。

3.运行过程中应保持泵的清洁，定期检查密封件是否完好。

4.停机时应先关闭出口阀门，再切断电源。

长时间停机时应排空泵内积水，并做好防锈处理。

七、维护与保养1.定期检查密封件、轴承等易损件，如有磨损应及时更换。

2.定期清洗泵内部，清除积聚的污垢和杂物。

3.检查电机和泵的运转情况，确保无异常声音和振动。

4.定期检查电源线和连接部位，确保无松动和破损。

八、常见问题与解决方案1.真空度不足：检查密封件是否磨损、泵内是否有杂物、管路是否漏气等。

2.运转异常：检查轴承、电机是否正常、电源是否稳定等。

3.泄露：检查密封件是否老化或损坏、管路连接是否松动等。

真空泵使用说明书一、2BV型水环式真空泵的安装说明与安装尺寸：2BV型水环式真空泵及压缩机系统由真空泵（压缩机）、电动机、气水分离器管路组成，如图（二）所示。
