消防水炮方案施工方案一、项目背景消防水炮是重要的消防设备之一，用于灭火和控制火势的蔓延。
为了确保消防水炮的正常运行和有效使用，本文将提供一份详细的消防水炮方案施工方案。
二、施工目标1. 安装和调试消防水炮，确保其正常工作。
2. 确保消防水炮可靠、稳定地供水，并能在火灾发生时迅速响应。
3. 保证消防水炮的操作简便、灵活性高，方便消防人员使用。
三、施工步骤1. 设计方案根据消防水炮的使用场所和要求，设计合适的施工方案。
包括消防水炮的位置选择、供水管道设计、电力供应等。
2. 材料准备根据设计方案，准备所需的施工材料。
包括消防水炮、管道、接头、阀门、电缆等。
3. 施工准备a. 清理施工区域，确保施工区域干净、整洁。
b. 检查消防水炮及相关设备的完好性和可用性。
c. 准备施工所需的工具和设备。
4. 安装消防水炮a. 根据设计方案，选择合适的位置安装消防水炮。
b. 安装支架和固定螺栓，确保消防水炮牢固稳定。
c. 连接水源管道和消防水炮，采用合适的接头和阀门。
d. 安装电缆和控制设备，确保消防水炮可以远程控制和操作。
5. 调试和测试a. 打开水源，检查供水管道是否正常工作。
b. 测试消防水炮的喷射距离、喷射角度和喷射流量。
c. 测试消防水炮的远程控制和操作功能。
6. 完善施工细节a. 检查施工过程中的细节，确保施工质量。
b. 清理施工现场，保持施工区域的整洁。
7. 方案验收a. 邀请相关部门和专业人员对施工方案进行验收。
b. 根据验收结果，进行必要的调整和改进。
四、施工注意事项1. 施工过程中，严格按照相关安全操作规程进行操作，确保施工人员的人身安全。
2. 施工过程中，注意保护设备和材料，避免损坏或丢失。
3. 施工过程中，及时清理施工现场，确保施工区域的整洁。
4. 施工完成后，对施工方案进行验收，确保施工质量和安全性。
五、预期效果1. 安装和调试完成的消防水炮能够正常工作，喷射距离、喷射角度和喷射流量符合设计要求。
消防水炮方案施工方案一、项目背景消防水炮是一种重要的消防设备，用于扑灭大面积火灾或远距离灭火。
为了确保消防水炮的正常运行和有效灭火能力，本文将提供一份详细的消防水炮方案施工方案。
二、项目目标本项目旨在设计和施工一套完整的消防水炮方案，确保其在灭火过程中的可靠性和安全性。
三、施工方案1. 设计方案1.1 确定消防水炮的数量和位置：根据建筑物的大小、布局和火灾风险评估，确定所需的消防水炮数量和最佳位置。
1.2 确定消防水炮的类型和规格：根据建筑物的特点和火灾需求，选择适当的消防水炮类型和规格，包括流量、射程和喷射角度等参数。
1.3 设计水源系统：确保消防水炮能够获得足够的水源供应，包括水泵、水箱和供水管道等设备的设计和布置。
1.4 设计控制系统：设计消防水炮的控制系统，包括手动和自动控制方式，以确保其在灭火过程中的灵活性和准确性。
2. 材料采购2.1 消防水炮：根据设计方案确定的类型和规格，采购符合国家标准的消防水炮。
2.2 水源设备：采购适当的水泵、水箱和供水管道等设备，确保其质量和性能满足消防要求。
2.3 控制系统设备：采购消防水炮控制系统所需的设备，包括手动和自动控制装置、传感器和控制面板等。
3. 施工准备3.1 施工人员培训：对施工人员进行必要的培训，包括消防水炮的安装、调试和维护等技术要求。
3.2 施工材料准备：准备所需的施工材料，包括螺栓、螺母、管道和电缆等。
3.3 施工工具准备：准备所需的施工工具，包括扳手、电钻、焊接机和测试仪器等。
4. 施工步骤4.1 消防水炮安装：按照设计方案，在建筑物的适当位置安装消防水炮，确保其稳固和可靠。
4.2 水源系统安装：安装水泵、水箱和供水管道等设备，确保其与消防水炮的连接和供水正常。
4.3 控制系统安装：安装消防水炮的控制系统，包括手动和自动控制装置、传感器和控制面板等。
4.4 系统调试和测试：对安装完成的消防水炮系统进行调试和测试，确保其各项功能正常。
消防水炮方案施工方案一、项目概述消防水炮方案施工方案是为了确保建筑物或场所在发生火灾等紧急情况时能够及时有效地进行火灾扑救而制定的。
本方案旨在提供一套完整的施工方案，确保消防水炮的安装、调试和使用符合相关标准和规范，以保障人员和财产的安全。
二、施工前准备1. 确认消防水炮的类型和规格，根据建筑物或场所的特点和需要进行选择。
2. 检查消防水炮的材质、质量和配件是否符合要求，确保其安全可靠。
3. 确定消防水炮的安装位置和数量，根据建筑物或场所的布局和需求进行规划。
4. 准备必要的施工工具和设备，包括吊车、螺丝刀、扳手等。
三、施工步骤1. 安装消防水炮底座：根据设计要求和实际情况，在建筑物或场所的适当位置进行基础的施工，确保底座的稳固和牢固。
2. 安装消防水炮主体：将消防水炮主体与底座连接，使用螺丝刀和扳手进行固定，确保水炮主体的稳定。
3. 连接水源管道：根据设计图纸和现场情况，将水源管道与消防水炮主体进行连接，确保管道的密封和连接牢固。
4. 安装控制系统：根据消防水炮的类型和规格，安装相应的控制系统，包括电气控制柜、控制面板等，确保控制系统的正常运行。
5. 调试和测试：完成安装后，进行消防水炮的调试和测试工作，确保其各项功能和性能符合要求。
6. 安装警示标志：根据相关标准和规范，安装警示标志，提醒人员注意消防水炮的位置和使用方法。
四、施工质量控制1. 施工过程中，严格按照设计图纸和相关标准进行施工，确保施工质量和安全可靠。
2. 施工现场要保持整洁，材料、工具等要摆放整齐，确保施工过程的安全和顺利进行。
3. 施工过程中，对关键部位和关键节点进行质量检查，确保施工质量符合要求。
4. 施工完成后，进行整体验收和测试，确保消防水炮的功能和性能符合设计要求。
五、施工安全措施1. 施工人员必须具备相关的消防设施施工经验和技能，严格遵守施工安全规范和操作规程。
2. 施工现场必须设置明显的安全警示标志，确保人员能够清晰识别危险区域和安全通道。
消防水炮系统施工方案1. 项目背景消防水炮系统是一种重要的消防设施，用于灭火和控制火势。
施工方案的制定将保证系统的高效运行，提高灭火效果。
2. 设计方案2.1 水炮类型选择根据消防需求和场地特点，选择适合的水炮类型。
常见的水炮类型有旋转式水炮、手动调节式水炮和固定式水炮等。
2.2 水炮位置确定根据场地布局和消防需求，在合适的位置安装水炮。
水炮应能够覆盖到待保护区域，并能够方便调节水炮角度和射程。
2.3 管道布局设计根据水炮位置和消防水源，设计合理的管道布局。
管道应尽量短，减少压力损失，并确保水炮供水稳定。
2.4 水源供应确定消防水炮所需的水源。
水源可以是消防水箱、消防栓或直接连接给水管道等。
2.5 水炮控制系统设计设计水炮控制系统，包括开关控制和水炮角度控制。
可以使用手动开关控制或自动控制系统，方便操作和控制。
3. 施工步骤3.1 准备工作在施工前，需要对工地进行清理和规划，并准备好所需的材料和设备。
3.2 水炮及管道安装按照设计方案，安装水炮和管道。
确保水炮可以稳固地安装在合适的位置，并与管道连接紧密。
3.3 连接水源根据设计方案，将水炮与水源相连。
确保连接处无漏水，并增加连接的可靠性。
3.4 安装控制系统根据设计方案，安装水炮控制系统，包括开关控制和水炮角度控制。
确保系统能够正常工作，并方便操作。
3.5 系统测试完成施工后，进行系统测试。
测试包括水源供应测试、水炮角度和射程调试以及控制系统的功能测试。
4. 施工注意事项4.1 安全注意在施工过程中，要注意消防安全和人员安全。
使用工具和设备时要注意防护，确保施工过程安全。
4.2 设备维护保养定期对消防水炮系统进行维护保养，保持系统的良好运行状态。
定期检查水炮和控制系统的工作状况，并及时修理和更换故障设备。
4.3 系统培训在施工完成后，对使用人员进行系统操作培训，确保能够正确操作和控制消防水炮系统。
5. 总结通过制定消防水炮系统施工方案，可以确保消防设施的高效运行。
消防水炮系统施工方案区域采用20L/s的带雾化装置的大空间水炮,保证所有被保护区域均有两股水柱到达，系统采用临时高压系统,由一期地下室消防泵房内的两台水炮泵(Q=40L/sH=160mN=110kw)从消防水池吸水加压后供给。
1、安装指导及施工时以设计部门出具的设计图纸为准。
2、电磁阀及电动蝶阀安装前应先进行管道的冲洗和试压，电磁阀处于常闭状态，信号蝶阀处于常开状态。
3、自动跟踪定位射流灭火装置（以下称：水炮）属于精密仪器，安装时应轻拿轻放，安装时禁止拎托炮头，严禁旋转炮体。
水炮必须法兰连接，法兰在出厂时已拧紧，不允许现场施工拧动法兰，现场管道焊接法兰必须和地面平行。
4、水炮安装位置应尽量避开其他强红外光辐射区域、避开遮挡物，保证设备安装牢固。
5、现场安装时水炮中心点与墙面的距离分别为水炮距离墙的距离不小于300mm，水炮距离墙的距离不小于700mm6、现场编码控制器与水炮安装距离不应大于50m，现场编码控制器安装后，在未正式使用前应将设备遮挡，以免造成损坏。
7、现场编码控制器应以就近原则设置在水炮下方，距地面约1.5米处，操作时应便于观测现场情况及相关水炮动作情况。
8、管材选用：明管道采用内外热镀锌钢管：DN＜50管道应采用螺纹连接，DN≥65管道应采用沟槽式连接件（卡箍）或法兰连接。
埋地管道采用聚乙烯孔网钢带复合管电热熔连接；9、水炮系统线缆应单独敷设，不能与其它系统线路共用。
10、线缆及管材必须采用国标等级。
11、各类线缆均采用穿钢管或金属线槽（加隔板）保护，主线路采用穿金属线槽敷设，其余可采用穿钢管敷设，视频线单独穿铺设，强弱电缆必须分开。
12、在选用多芯线时应注意线路标识或线色标识。
13、除视频线外其余线缆应尽量避免出现接头，如出现接头时，不允许使用线径不同的线缆，防止出现压降，造成通讯不畅，电压降低。
接头不允许超过3个，接头必须绝缘、锡接处理，线缆与设备的接线端子处应焊接或使用冷压端子，不可随意缠绕连接。
第1篇一、工程概况本工程为某地区水利枢纽工程中的水炮施工项目，主要内容包括水炮基础施工、水炮主体结构施工、水炮配套设施安装等。
工程总工期为6个月，施工地点位于水利枢纽工程大坝下游侧，施工环境复杂，施工难度较大。
二、施工组织1. 施工队伍（1）成立水炮施工项目部，负责整个工程的施工组织和管理。
（2）项目部下设施工班组，负责具体施工任务。
2. 施工设备（1）水炮施工所需主要设备有挖掘机、装载机、混凝土搅拌车、泵车、起重机等。
（2）辅助设备有切割机、焊接机、电钻、水泵等。
3. 施工材料（1）水炮施工所需主要材料有钢筋、水泥、砂石、模板等。
（2）辅助材料有焊条、润滑油、密封胶等。
三、施工工艺1. 施工准备（1）施工现场清理：对施工场地进行平整，清除杂物，确保施工环境满足要求。
（2）施工图纸会审：组织施工人员对施工图纸进行会审，明确施工工艺、质量标准等。
（3）施工材料准备：根据施工进度计划，提前准备所需材料。
2. 水炮基础施工（1）开挖：根据设计图纸，采用挖掘机进行基础开挖，确保开挖尺寸满足设计要求。
（2）基础处理：对开挖后的基础进行平整，清除杂物，进行基础处理。
（3）钢筋绑扎：按照设计要求，进行钢筋绑扎，确保钢筋间距、位置准确。
（4）混凝土浇筑：采用泵车进行混凝土浇筑，严格控制混凝土坍落度、浇筑速度等。
3. 水炮主体结构施工（1）模板安装：根据设计图纸，进行模板安装，确保模板尺寸、位置准确。
（2）钢筋绑扎：按照设计要求，进行钢筋绑扎，确保钢筋间距、位置准确。
（3）混凝土浇筑：采用泵车进行混凝土浇筑，严格控制混凝土坍落度、浇筑速度等。
4. 水炮配套设施安装（1）管道安装：根据设计图纸，进行管道安装，确保管道连接牢固、密封良好。
（2）电气设备安装：按照设计要求，进行电气设备安装，确保设备运行正常。
四、施工进度计划1. 施工准备阶段：1个月2. 水炮基础施工阶段：2个月3. 水炮主体结构施工阶段：2个月4. 水炮配套设施安装阶段：1个月5. 工程验收阶段：1个月五、施工质量控制1. 严格按照设计图纸和施工规范进行施工，确保工程质量。
消防水炮方案施工方案一、项目背景消防水炮是一种重要的消防设备，用于扑灭火灾时提供大量的水源和水压。
为了确保消防水炮的正常运行和有效扑灭火灾，需要制定一套科学合理的施工方案。
二、施工目标1. 确保消防水炮的稳定性和可靠性。
2. 提高消防水炮的扑灭火灾效果。
3. 减少施工过程中的安全风险。
4. 保证施工进度和质量。
三、施工方案1. 设计方案：根据施工现场的具体情况，设计消防水炮的布置方案，包括水炮的数量、位置、喷射角度等。
确保消防水炮能够覆盖到整个施工区域，并且能够有效扑灭火灾。
2. 材料准备：2.1 水炮：选择质量可靠、性能稳定的消防水炮，确保其能够长期工作并承受高水压。
2.2 水源：确保消防水炮能够获得充足的水源供应，可以通过城市自来水供应或者搭建暂时水源等方式来解决。
2.3 管道和接头：选择耐压、耐腐蚀的管道和接头，确保水源能够顺畅传输到消防水炮。
3. 施工流程：3.1 地基处理：对施工区域进行地基处理，确保地面平整、稳固，能够承受消防水炮的分量和水压。
3.2 水炮安装：根据设计方案，在合适的位置安装消防水炮，确保其固定稳固，并且能够调节喷射角度。
3.3 管道连接：将水炮与水源之间的管道进行连接，确保水源能够顺畅传输到消防水炮。
3.4 试运行：在施工完成后，对消防水炮进行试运行，检查其工作状态和性能是否正常。
4. 安全措施：4.1 施工人员应具备相应的消防知识和技能，严格按照操作规程进行施工。
4.2 施工现场应设置明显的安全警示标识，保证施工人员的安全。
4.3 施工过程中，应加强对水源和水炮的监控，确保其正常运行和安全使用。
4.4 施工完成后，对施工区域进行清理，确保消防水炮的周围环境整洁、无障碍。
五、施工质量控制1. 施工现场应有专门的监督人员进行监督，确保施工按照设计方案进行。
2. 施工过程中应进行必要的质量检查，对水炮、管道和接头等进行检测，确保其质量合格。
3. 施工完成后，进行验收，确保消防水炮的性能达到设计要求。
消防水炮方案施工方案一、项目背景消防水炮是消防系统中的重要设备之一，用于灭火和控制火势蔓延。
在建造物、工厂、码头等场所，消防水炮的施工方案至关重要，直接关系到火灾事故的防控效果和人员安全。
本文将详细介绍消防水炮方案的施工流程、施工要点和施工安全措施。
二、施工流程1. 前期准备在正式施工前，需要进行详细的方案设计和施工准备。
包括场地勘测、施工图纸设计、材料准备等工作。
2. 场地准备在施工现场，需要进行场地清理和平整，确保施工区域的安全和整洁。
3. 安装基础根据设计方案，对消防水炮的安装基础进行施工。
包括挖掘基坑、浇筑混凝土基础等工作。
4. 安装水炮将消防水炮按照设计要求进行安装，并进行固定和连接。
确保水炮的稳固和正常工作。
5. 连接管道将消防水炮与消防水源进行管道连接。
确保水炮能够及时获取水源，并保证水源的充足和稳定。
6. 调试测试完成水炮的安装后，进行调试测试，确保水炮的各项功能正常。
包括喷射距离、喷射角度、旋转速度等。
7. 施工验收完成施工后，进行施工验收。
包括对施工质量、安全措施等进行检查和评估，确保施工符合相关标准和要求。
三、施工要点1. 设计合理在进行消防水炮方案的施工前，需要进行详细的设计，确保方案的合理性和可行性。
考虑到消防水炮的使用环境和实际需求，设计出合适的方案。
2. 材料选择在施工中，需要选择符合国家标准的消防水炮和相关管道材料。
确保材料的质量和性能符合要求，能够满足消防需求。
3. 安装规范在安装消防水炮时，需要按照像关规范进行操作。
确保水炮的安装位置合理，固定可靠，连接管道坚固。
4. 调试测试完成水炮的安装后，进行调试测试。
通过测试，确保水炮的喷射距离、喷射角度、旋转速度等参数符合设计要求。
5. 施工质量控制在施工过程中，需要进行施工质量的控制。
包括对基础施工、水炮安装、管道连接等环节进行检查和监督，确保施工质量符合要求。
四、施工安全措施1. 安全防护在施工现场，需要设置安全警示标志，明确施工区域，并设置安全防护措施，确保施工人员的人身安全。
消防水炮方案施工方案一、背景介绍消防水炮是一种重要的消防设备，用于灭火和控制火势蔓延。
为了确保消防水炮的正常运行和有效使用，需要制定相应的施工方案。
本文将详细介绍消防水炮方案的施工方案。
二、施工准备1. 确定施工场地：根据消防水炮的使用需求，选择合适的场地进行施工。
场地应具备充足的空间，便于水炮的操作和调整。
2. 确定施工团队：组建专业的施工团队，包括工程师、技术人员和施工人员。
团队成员应具备相关的技术和经验，能够熟练操作和安装消防设备。
3. 准备施工材料和设备：根据消防水炮的规格和要求，准备相应的施工材料和设备，包括水炮本体、喷嘴、管道、接头等。
三、施工步骤1. 确定水炮安装位置：根据场地条件和使用需求，选择合适的位置进行水炮的安装。
安装位置应考虑到火灾蔓延的方向和距离，以确保水炮可以有效地覆盖火灾区域。
2. 安装水炮本体：根据水炮的规格和要求，将水炮本体固定在安装位置上。
确保水炮安装坚固，能够承受一定的压力和冲击。
3. 安装喷嘴和管道：根据水炮的喷射要求，选择合适的喷嘴和管道进行安装。
喷嘴和管道的选择应考虑到喷射距离、角度和喷雾范围等因素，以确保水炮的灭火效果。
4. 连接水源和电源：将水炮与消防水源和电源进行连接。
确保水炮能够及时获取足够的水源，并能够正常工作。
5. 调试和测试：完成水炮的安装后，进行调试和测试。
确保水炮的各项功能正常，喷射距离和喷射角度符合要求，能够有效地灭火。
6. 安全防护措施：在施工过程中，要注意安全防护措施的落实。
施工人员应佩戴安全帽、防护眼镜和手套，确保施工过程的安全。
四、施工验收1. 施工质量检查：进行施工质量检查，确保施工过程符合相关的标准和规范。
检查内容包括水炮的安装坚固性、喷嘴和管道的连接质量、电源和水源的正常供应等。
2. 功能测试：对已安装的水炮进行功能测试，包括喷射距离、喷射角度、喷雾范围和调节灵便性等。
测试结果应符合设计要求和规范要求。
3. 安全检查：进行安全检查，确保施工过程中没有存在安全隐患。

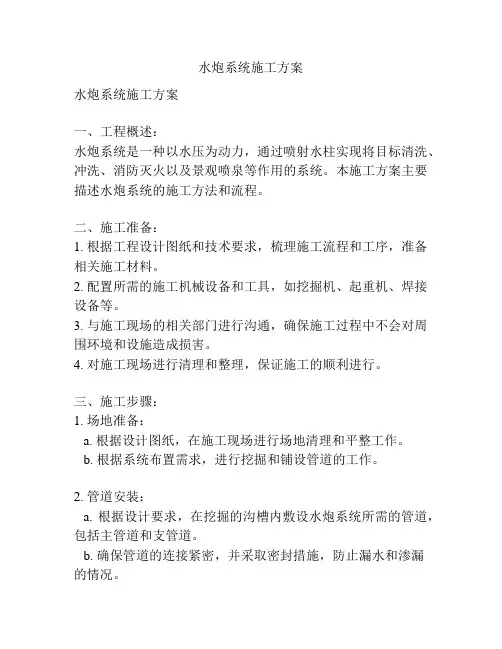

水炮系统施工方案水炮系统施工方案一、工程概述：水炮系统是一种以水压为动力，通过喷射水柱实现将目标清洗、冲洗、消防灭火以及景观喷泉等作用的系统。
本施工方案主要描述水炮系统的施工方法和流程。
二、施工准备：1. 根据工程设计图纸和技术要求，梳理施工流程和工序，准备相关施工材料。
2. 配置所需的施工机械设备和工具，如挖掘机、起重机、焊接设备等。
3. 与施工现场的相关部门进行沟通，确保施工过程中不会对周围环境和设施造成损害。
4. 对施工现场进行清理和整理，保证施工的顺利进行。
三、施工步骤：1. 场地准备：a. 根据设计图纸，在施工现场进行场地清理和平整工作。
b. 根据系统布置需求，进行挖掘和铺设管道的工作。
2. 管道安装：a. 根据设计要求，在挖掘的沟槽内敷设水炮系统所需的管道，包括主管道和支管道。
b. 确保管道的连接紧密，并采取密封措施，防止漏水和渗漏的情况。
3. 水泵安装：a. 在指定的位置安装水泵，确保水泵与管道之间的连接紧密可靠。
b. 检查水泵的电气系统，确保其与控制箱和开关等设备的连接正确。
4. 控制系统安装：a. 安装水炮系统的控制箱和开关等设备，并将其与水泵、电源等进行连接。
b. 检查控制系统的电气和电子设备，进行相关调试和测试。
5. 喷头安装：a. 在所需的位置安装喷头，确保其与管道的连接紧密，不会出现漏水和堵塞的情况。
b. 调试每个喷头，确保其正常工作，水流平稳、喷洒范围符合设计要求。
6. 系统调试：a. 启动水泵，调试控制系统，观察和检查水炮系统的工作情况。
b. 对系统进行测试，如清洗目标、喷洒效果、水压和水流量等参数的调整和测试。
四、安全注意事项：1. 施工过程中严格遵守安全操作规程，正确使用施工机械设备和工具。
2. 对危险区域进行有效的防护措施，确保施工人员的安全。
3. 注意施工现场的通风和排水，避免漏电、火灾等安全隐患。
4. 在施工过程中，设置警示标志，确保施工区域的安全。
以上是水炮系统的施工方案，主要包括场地准备、管道安装、水泵安装、控制系统安装、喷头安装和系统调试等步骤。
消防工程(水炮)投标文件【技术标书】投标人名称：（盖章）投标人地址：法定代表人或授权代表签名：日期：20 年月日7.2.7自动消防跑灭火系统及大空间智能主动喷水灭火系统施工及技术措施7.2.7.1消防水炮灭火系统组成灭火系统由水池、消防泵组、管网、电动阀门、消防炮、控制装置及电源部分等组成。
控制装置：控制装置包括消防炮定位器、消防炮解码器、消防炮控制器、现场手动控制盘、消防泵控制盘、消防炮集中控制盘等部件。
消防水炮定位器：安装在消防炮炮体上，向消防控制中心提供现场的红外视频信号和彩色信号。
消防炮控制器：接收定位器提供的信号，发出自动、手动状态下的灭火指令。
消防炮解码器：接受消防控制中心的灭火指令，完成自动、手动状态下驱动消防炮寻找着火点的命令，并将反馈信号提供给消防控制中心。
消防炮集中控制盘：通过键盘按钮，实现手动远程控制功能。
消防泵控制盘：接收主机指令，启动消防泵并接受反馈信号，同时可以手动启动消防泵。
现场手动控制盘：通过键盘按钮，现场人员操作消防炮进行灭火。
7.2.7.2系统工作方式1）自动灭火方式：火灾探测部分的双波段探测器或光截面探测器报警后，由具有较高空间定位精度的双波段火灾探测器对着火点位置进行定位，信息处理主机处理后将信号通知给自动消防水炮，驱动自动消防水炮进行空间扫描锁定着火点，并将自动消防水炮自动指向火源点，延迟数秒后自动启动消防水泵，自动开启消防电动蝶阀进行喷射灭火。
前端水流指示器反馈信号及水泵房压力继电器的开启信号均在控制室操作台上的显示。
主机结束警报时，自动（或者手动，手动优先）关闭消防水泵及消防电动蝶阀。
2）控制室手动灭火方式：消防控制中心接收到火灾报警系统的火警信号后，消防控制中心值班人员在消防控制室通过系统强行切换过来的彩色视频图像进一步确认，值班人员通过操作消防炮集中控制盘，调整消防炮对准着火点，启动消防水泵和开启电动阀门，实施喷水灭火。
3）、现场手动灭火方式：现场人员发现着火点后，操作相应的消防炮下方现场手动控制盘，直接调整消防炮对准着火点，启动消防水泵和开启电动阀门，实施喷水灭火，同时将报警信号传到消防控制中心。
7.2.7.3水炮灭火系统安装1）火灾探测器的安装探测器的保护范围（可视视角）内，不应有遮挡物。
探测器宜水平安装，当必须倾斜安装时，倾斜角不应大于45℃。
2）在安装自动消防炮前,供水管网应完成水压强度和严密性试验,同时完成管网冲洗；3）距墙距离应不妨碍自动消防炮转动；4）短立管应固定牢固，自动消防炮入口法兰下10 cm处设固定点；5）电动阀、水流指示器、闸阀水平安装；6）在消防水炮的扫描范围内应无障碍物影响消防水炮的动作和运行；7）消防水炮的现场控制盘应安装于方便操作的位置，且在操作现场控制盘时，应能够清楚的观察到数控消防水炮的运动方向和停留位置；8）消防水炮的连接线缆应绑扎成束，且固定牢靠。
在消防水炮扫描火源时，不会脱落或影响消防水炮的移动。
7.2.7.4施工要点1）系统的供电应采取220V、50Hz的单相电源，并应配置稳压电源装置（优先选用不间断电源）。
2）在环境干扰较大的场所，当采用普通视频同轴电缆无法满足要求时，应考虑采用平衡传输方式或光纤传输方式。
3）图像型火灾探测器应引专线经隔离变压器统一供电；远端探测器可就近供电，但设备应设置电源开关、熔断器和稳压等保护装置。
4）系统接地是抑制干扰的重要措施，当发现系统产生不明故障和误报火警时，首先考虑的是系统接地是否良好，系统接地属抗干扰性接地，接地电阻应小于4欧姆。
5）不允许将系统接地与保护接地或电源中性线连接在一起，否则，有可能造成系统中设备的永久损坏。
6）施工中应将系统中控制器的接地点连接在同一点，由这一连接点接入屏蔽地线连接端，除此之外，本系统中的总线、远程通讯线、广播对讲线等均不得与任何形式的地线或中性线连接，以防止设备的误动作。
7）根据现场的实际情况和特点对消防炮安装人员进行交底，安装人员核对图纸给设备定位，明确线路走向，标高要求及线路在不同部位的安装方式，墙面与顶面配管的结合方式，设备接线安装标高尺寸和固定方式等。
7.2.5消防供水设施安装7.2.5.1水泵接合器的安装：①、水泵接合器的组装应按接口、本体及联接管、止回阀、安全阀、放空管、控制阀的顺序进行。
止回阀方向应保证消防水能从水泵接合器进水口进入系统。
水泵接合器应安装在消防车便于接近之处，且宜设在人行道或非机动车辆行驶的地段。
②、地下式接合器井的铸铁井盖上应铸“消防水泵接合器”标志；地上式接合器应有与消火栓相区别的标志；墙壁式接合器的位置应按设计安装且距地面不宜低于0.7m，并与建筑物的门、窗、孔、洞保持不小于2.0m的距离。
并应注明其管辖范围的标志。
地下式水泵接合器的安装应使接合口处在井盖正下方并且其顶部进水口与井盖底面距离不得大于0.4m。
在无地下水的地方设置接合器阀门井时，可采用Mn7.5级砖、M5.0级水泥砂浆砌筑。
在水位较高的地方设置接合器阀门井时，应用Mn7.5级砖、M7.5级水泥砂浆砌筑。
井室内、外表面应用厚20mm加有防水剂的1：2水泥砂浆抹面，抹面高度应比最高地下水位高出250mm。
管道穿阀门井壁处用粘土填塞，两面用M7.5级水泥砂浆填塞50mm。
地下管道应根据设计选择的材质采取相应的防腐措施。
设计无要求，地下管道外壁应涂沥青冷底油两道后再涂热沥青两道。
7.2.5.2消防水泵安装1.消防水泵的技术要求所有水泵须按设计要求及实际情况选择。
图纸上或设备表上显示的水泵流量、扬程、工作压力、最低效率及电动机马力均只为指引作用，承包单位在订购水泵前，按安装时系统需要检定水泵的扬程及马力并提交作审批。
水泵的特性曲线应较为平坦，适合独立或并联运转操作，关闭扬程不可过高。
除另有规定外，稳压水泵转速最高不大于1450r/min ，其它水泵转速不大于2900r / min o 每个水泵应配备排气阀、排水阀、旋塞和2 个压力表。
压力表应安装在一硬木板上，其直径100mm ，用以显示出水及吸水压力。
水泵安装应包括水封连接、充水塞子、和所需的材料包括安装底座用的螺栓、防震器. . .等水泵和电动机应安装在同一钢材底座上，主轴须有安全罩保护。
所有水泵组包括电动机及带动轴应由同一厂家生产或装配，并附原厂的保证书。
若电动机由另一厂家制造，其原厂的保证书亦须附上。
所选用的水泵应为自灌式，能于4℃ 至80℃ 温度内工作，效率不能低于65% 。
2.消火栓水泵/喷洒水泵喷洒系统、消火栓系统和水喷雾系统的水泵安装应符合当地消防局的要求。
水泵应为卧式多级离心泵或端吸离心泵。
并具有"后拉式"的设施，使水泵在维修期间，管网正常工作不受干扰铸铁外壳由金属对金属接头装配，铸铁叶轮及耐磨环， 316 不锈钢轴及轴套，球式或滚轴式轴承。
压盖密封应为足够长度的青铜密封套和颈轴套，配合认可的密封和灯笼圈水封管道。
机械密封也可提供。
水泵和电动机间的联轴器应为半弹性的钢锁钉/橡胶轴衬，精确对准型。
应注意，要求联轴器对轴承消震，而不是用于补偿两轴间的偏差。
3.稳压水泵及临时加压水泵稳压水泵应为环型立式/卧式多级离心泵，其材料与构造要求应主水泵相同。
临时加压水泵应配置气压罐，气压罐与水泵应为组合式，由同一制造厂设计及生产，并需与泵组安装在同一底压上。
气压罐应有适合容量，配合临时高压系统的用水要求。
气压罐应采用符合国家标准的焊接钢板制成，气压罐内部应采用一种适用于所有液体的抗腐蚀树脂材料作为内衬。
气压罐内须设抗腐蚀橡胶隔膜，用于隔离液体和气体。
隔膜寿命不少于十五年。
气压罐在出厂前，应预先充氮气，其压力应适合于系统使用。
预先充气压力应可调节，同时在罐上应提供一个配有止回装置的充气阀。
整个装置应配备控制板和所有控制零件，包括起动器、隔离器、超载继电器、选择开关、泵的低水位切断器和压力开关等。
整个控制板亦应安装在同一的、低碳钢制的底座上。
水泵的运作，应按次序由压力感应器/开关启动。
若系统内压力降至预先设定的数值。
泵将自动切入进行工作，然后按系统流量自动变速供水。
水泵开/关次数应按厂家建议并应按水泵流量及压力罐容积配合设定，惟不多于每小时10 次。
4.维修设备承包单位须提供架空轨道，起重设施等以便维修和目后更新设备之用。
水泵及电动机，均须配备起吊眼。
5.消防水泵安装①混凝土基座和台座混凝土基座和台座将由建筑承包单位负责建造，但本承包单位应于基座和台座建造前提供技术详图和台座框架资料给业主、设计院和监理单位审批。
基座高度应根据水泵生产厂商按强度和质量要求而建议的数据，配合水泵吸水管接驳贮水池出水口的高度。
但基座高度不得少于150mm。
水泵和电动机的座板应固定于浮式惯性台座上，再用弹簧型避震器和防震垫片承托于混凝土基座上。
浮式台座的重量最少为承载设备重量的2 倍。
浮式台座的钢框架由本承包单位提供。
避震器的偏移值不可少于20mm 。
防震垫片应由两层或以上能抵受剪力的蜂窝组合式氯丁树胶片叠合而成，每块垫片并应中夹钢片。
② 安装水泵应用漏斗接载压盖密封的泄漏，并用聚氯乙烯管排放至最近的地漏或排水沟。
提供排气口和排水接口于泵壳上。
连接水泵入/出口处，需安装长半径渐缩弯头或渐缩管。
在邻近水泵的管道上安装支架，使无重量附于泵壳上。
按设备安装接地要求完成设备接地工作。
③工地试测继电器及逻辑。
过量的震动或噪音，须予维修或更换损坏部件并重新测试。
联同自动控制制造厂代表测试自动控制系统。
所有测试必须有业主、设计院和监理单位在场方可进行。
单机测试完成后，配合消防验收要求作消防联动测试。
水泵和电动机之间须进行直线测试，以检查轴心有否偏移。
④制造厂内进行测试水泵应测试其全程容量，即由阀门关闭情况至尽头点，其出水量应为超过最大指定出水量百分之十五，以测定输出、功率吸收和机械效率。
可用的浮正吸压设计曲线副本亦应提供。
应绘制扬程/流量曲线、水泵效率/流量曲线、总__________________________________________________效率/流量和功率/流量曲线。
该等曲线应可验证水泵能满足全程运作情况。
所有水泵组件的水头测试应为阀门关问压头与最大吸水压头总和的1. 5 倍。
__________________________________________________。
