示波器的结构和工作过程示波器是一种用于测量和显示电信号波形的仪器。
它具有复杂的结构和工作原理，一般分为模拟示波器和数字示波器两种类型。
1.模拟示波器结构和工作过程：模拟示波器是由电子元件和电路组成的。
其基本结构包括垂直放大器、水平放大器、扫描发生器、时间基准、显示器和触发电路等部分。
垂直放大器：垂直放大器负责对输入信号进行放大。
它包括一个放大器和一个偏置电源。
放大器可以调节放大倍数，偏置电源用于调整起始位置。
水平放大器：水平放大器控制电子束的水平位置。
它包括一个水平电压控制器和一个扫描发生器。
水平电压控制器调节水平扫描速度和幅度，扫描发生器产生扫描信号。
时间基准：时间基准提供一个精确的时间标准，用于测量信号的时间间隔和频率。
触发电路：触发电路决定示波器何时开始记录和显示波形。
它根据用户设置的触发电平和斜率，在信号满足条件时进行触发操作。
显示器：显示器用于显示被测信号的波形。
一般使用阴极射线管（CRT）作为显示器。
工作过程：当被测信号输入示波器后，垂直放大器对其进行放大处理，然后通过水平放大器控制电子束的水平位置进行扫描。
扫描过程中，电子束按照扫描发生器提供的扫描信号进行水平移动。
当电子束移动到垂直放大器输出的信号位置时，电子束的亮度受到垂直放大器的控制，进而通过显示器显示出波形。
触发电路使示波器能够按照用户指定的触发条件对信号进行触发，并确保获得稳定的波形显示。
2.数字示波器结构和工作过程：数字示波器是基于数字信号处理技术的测量仪器。
它的基本结构包括输入部分、模拟-数字转换（A/D）部分、数字信号处理（DSP）部分和显示部分。
输入部分：输入部分接收被测信号，通常使用电压分压器将信号调整到示波器可输入的范围内。
A/D部分：A/D部分将模拟信号转换为数字信号。
它由一个采样器和一个A/D转换器组成。
采样器将连续的模拟信号分成离散的样本，并且按固定的时间间隔进行采样。
A/D转换器将每个样本的电压值转换为数字表示。
示波器的制作实验报告1. 引言示波器是一种用于显示电信号波形的仪器，广泛应用于电子、通信、计算机等领域。
本实验旨在通过制作一个简单的示波器来加深对电信号处理的理解，掌握示波器的基本原理和制作方法。
2. 实验器材和材料- Arduino开发板- 电阻、电容、二极管- 示波器探头- 电脑3. 实验原理示波器的主要原理是通过接收待测信号并将其转换为电压信号，再经过信号处理和显示电路，最终在屏幕上显示出波形图。
本实验采用Arduino作为信号处理器，利用Arduino的模拟输入功能获取待测信号的电压值，然后通过串口将数据传输给电脑，最后在电脑上使用绘图软件显示波形图。
4. 实验步骤4.1. 搭建硬件电路根据示波器的原理，搭建以下电路：4.2. 编写Arduino代码在Arduino集成开发环境中编写以下代码，用于读取模拟输入引脚的电压值，并通过串口发送给电脑：c++void setup() {Serial.begin(9600);}void loop() {int sensorValue = analogRead(A0);Serial.println(sensorValue);delay(1);}将代码上传至Arduino开发板。
4.3. 配置电脑连接Arduino开发板与电脑，并打开绘图软件（如Processing）。
配置串口接收端口和波特率，确保与Arduino代码中一致。
4.4. 接收并绘制波形图在绘图软件中编写以下代码，用于接收Arduino发送的数据并绘制波形图：javaimport processing.serial.*;Serial port;int xPos = 0;float[] inData = new float[500];int index = 0;void setup() {size(800, 400);port = new Serial(this, "/dev/bmodem14201", 9600); 根据实际情况修改端口名称}void draw() {background(0);if (port.available() > 0) {String data = port.readStringUntil('\n');if (data != null) {data = trim(data);inData[index] = float(data);index++;if (index >= width) {index = 0;}}}translate(0, height / 2);stroke(255);for (int i = 0; i < index; i++) {line(i, inData[i], i + 1, inData[i + 1]);}}运行绘图软件并启动串口读取。

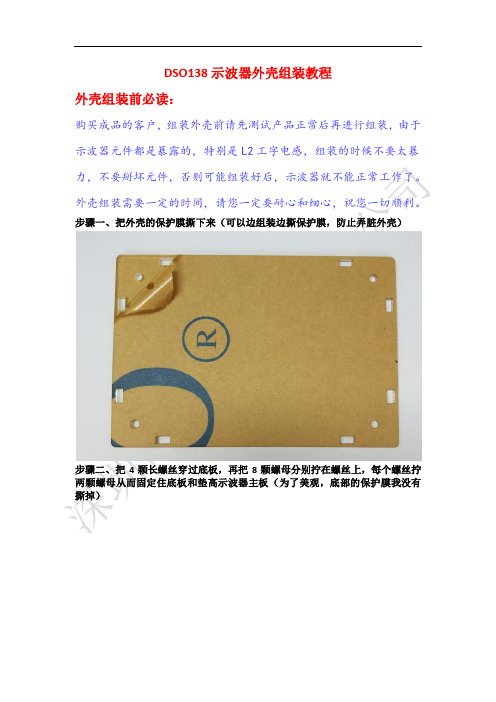

DSO138示波器外壳组装教程
外壳组装前必读：
购买成品的客户，组装外壳前请先测试产品正常后再进行组装，由于示波器元件都是暴露的，特别是L2工字电感，组装的时候不要太暴力，不要掰坏元件，否则可能组装好后，示波器就不能正常工作了。
外壳组装需要一定的时间，请您一定要耐心和细心，祝您一切顺利。
步骤一、把外壳的保护膜撕下来（可以边组装边撕保护膜，防止弄脏外壳）
步骤二、把4颗长螺丝穿过底板，再把8颗螺母分别拧在螺丝上，每个螺丝拧两颗螺母从而固定住底板和垫高示波器主板（为了美观，底部的保护膜我没有撕掉）
步骤三、把示波器屏幕从主板上取下来（拔下屏幕的时候要小心点，不要压坏屏幕）
把屏幕固定在下面这块板子上
步骤四、屏幕连同PCB板一起装上示波器主板上
步骤五、把四周的4块挡板围起来（注意区分方向，对好元件位再安装）
下方的那块挡板方向不要装成下图那样，这样的话USB口会对不准，只需左右翻转过来就正确了
步骤六、把两块相同的板子叠放上去
步骤七、把红色按键和拨动开关加长键放上去
步骤七、撕掉屏幕保护膜，盖上面板，拧上螺丝，完工
最后、可以拿示波器进行测试了
深圳市捷胜电子有限公司制作。
示波器的使用讲义
示波器的使用
1.示波器主要由示波管和控制电路组成
示波管的结构：电子枪（发射电子）偏转板（改变电子运动的轨迹）荧光屏（接收电子）
2.观测正弦波信号
①y输入——接待测正弦信号
②扫描——非外接（x偏转板接锯齿波信号）
③整步——内整步，调“电平”旋钮
为避免波形走动，有三种“整步”（触发）方式：内整步、外整步、电源整步
调节“电平”使图像稳定
3.测量电压
峰峰值：
有效值：
直流电压：Y轴接地→Y轴接直流
4.测量周期（频率）
5.用李萨如图形测交流信号电压频率
x，y偏转板上接频率不同的正弦电压信号
根据不同的频率之比得到不同的李萨如图形
频率与图形满足关系：
6.实验项目：
①练习在示波器上调出一亮点、一水平亮线、一竖直亮线
②练习测正弦波电压信号与T(f)
显示值电压/div 占格数
时间/div T占格数T f
③用李萨如图形测频率：
图形0 ∞8。
数字示波器相关行业项目操作方案目录概论 (4)一、数字示波器项目建设地方案 (4)(一)、数字示波器项目选址原则 (4)(二)、数字示波器项目选址 (5)(三)、建设条件分析 (6)(四)、用地控制指标 (7)(五)、用地总体要求 (8)(六)、节约用地措施 (9)(七)、总图布置方案 (10)(八)、运输组成 (11)(九)、选址综合评价 (12)二、发展规划、产业政策和行业准入分析 (13)(一)、发展规划分析 (13)(二)、产业政策分析 (15)(三)、行业准入分析 (16)三、产品规划 (18)(一)、产品规划 (18)(二)、建设规模 (19)四、资源开发及综合利用分析 (20)(一)、资源开发方案。
(20)(二)、资源利用方案 (21)(三)、资源节约措施 (23)五、环境保护概况 (24)(一)、建设区域环境质量现状 (24)(二)、建设期环境保护 (25)(三)、运营期环境保护 (26)(四)、数字示波器项目建设对区域经济的影响 (27)(五)、废弃物处理 (28)(六)、特殊环境影响分析 (29)(七)、清洁生产 (30)(八)、数字示波器项目建设对区域经济的影响 (31)(九)、环境保护综合评价 (32)六、数字示波器项目节能概况 (34)(一)、节能概述 (34)(二)、数字示波器项目所在地能源消费及能源供应条件 (35)(三)、能源消费种类和数量分析 (36)(四)、数字示波器项目预期节能综合评价 (37)(五)、数字示波器项目节能设计 (38)(六)、节能措施 (39)七、数字示波器项目风险概况 (41)(一)、政策风险分析 (41)(二)、社会风险分析 (42)(三)、市场风险分析 (44)(四)、资金风险分析 (45)(五)、技术风险分析 (46)(六)、财务风险分析 (47)(七)、管理风险分析 (48)(八)、其它风险分析 (49)(九)、社会影响评估 (50)八、投资方案计划 (54)(一)、数字示波器项目估算说明 (54)(二)、数字示波器项目总投资估算 (56)(三)、资金筹措 (57)九、环境和生态影响分析 (58)(一)、环境和生态现状 (58)(二)、生态环境影响分析 (59)(三)、生态环境保护措施 (60)(四)、地质灾害影响分析 (62)(五)、特殊环境影响 (63)概论项目实施方案是项目管理中至关重要的一环，是整个项目成功的关键所在。
示波器操作规程引言概述：示波器是一种广泛应用于电子测量和实验中的仪器，它可以显示电压信号的波形和特征，帮助工程师和技术人员进行电路故障排查和信号分析。
为了正确使用示波器并保证测量结果的准确性，下面将介绍示波器的操作规程。
一、示波器的准备工作1.1 确认电源和连接- 确保示波器的电源线连接到可靠的电源插座，并检查电源开关是否打开。
- 使用合适的探头，将示波器的输入端与被测电路正确连接。
1.2 调整示波器设置- 打开示波器，并检查示波器的各项设置是否符合实际需求，如时间基准、触发方式、垂直灵敏度等。
- 根据被测信号的特点，调整示波器的扫描速度和垂直灵敏度，以确保波形显示清晰可见。
1.3 校准示波器- 定期进行示波器的校准，以保证测量结果的准确性。
- 可以使用标准信号源进行校准，或者参考示波器的校准手册进行操作。
二、示波器的基本操作2.1 设置时间基准- 根据被测信号的频率和周期，选择合适的时间基准，使波形在屏幕上完整显示。
- 调整时间基准的旋钮或菜单选项，使波形的周期适合屏幕的宽度。
2.2 调整触发方式- 根据被测信号的特点，选择合适的触发方式，如边沿触发、脉冲触发等。
- 调整触发电平和触发沿的设置，确保示波器能够稳定地显示被测信号的波形。
2.3 设置垂直灵敏度和偏移量- 根据被测信号的幅值范围，选择合适的垂直灵敏度，使波形在屏幕上充分展示。
- 调整垂直偏移量，使波形在屏幕上的位置合适，不超出显示范围。
三、示波器的高级功能3.1 峰峰值和平均值测量- 利用示波器的测量功能，可以准确地测量信号的峰峰值和平均值。
- 根据测量需要，选择合适的测量功能，并设置测量参数，如自动或手动触发、测量范围等。
3.2 频谱分析功能- 示波器通常具备频谱分析功能，可以将时域信号转换为频域信号，帮助分析信号的频谱特性。
- 打开频谱分析功能，并设置相应的参数，如频率范围、分辨率等，以获取准确的频谱图。
3.3 存储和导出波形数据- 示波器可以存储和导出波形数据，方便后续的数据分析和处理。
示例波器的简单使用流程教程1. 简介示波器是电子测量仪器中常用的一种，用于显示电信号的强度、时间和频率等信息。
在电子工程领域，示波器被广泛应用于信号分析和故障排除方面。
本教程将介绍示波器的基本使用流程，帮助初学者快速上手该设备。
2. 步骤2.1 连接示波器首先，将示波器与待测信号源相连。
一般情况下，信号源通过BNC接头与示波器的输入端相连。
确保连接牢固可靠，并注意信号源的输出范围是否超过示波器的量程。
2.2 打开示波器和电源接下来，打开示波器的电源。
在示波器的面板上通常会有一个电源按钮，按下按钮即可打开示波器。
同时，确保示波器的其他设置如触发源、垂直位置、水平位置等均处于默认状态。
2.3 设置量程和增益调整示波器的量程和增益是使用示波器的重要步骤。
在示波器的面板上通常会有相应的旋钮或按钮用于调整量程和增益。
首先，根据待测信号的幅值范围，选择合适的量程范围。
然后，根据信号的幅值大小，适当调整增益，以确保信号在显示屏上能够充分展示。
2.4 设置触发源和触发电平触发是示波器显示稳定波形的关键。
示波器会根据设置的触发源和触发电平来确定何时开始显示波形。
在示波器的面板上，一般会有触发源和触发电平的调节旋钮或按钮。
根据待测信号的特点，选择合适的触发源和触发电平，并确保触发有效。
2.5 调整时间基准和水平位置时间基准和水平位置的设置与信号的时间轴有关。
时间基准用于调整时间轴的刻度，而水平位置则用于调整信号在屏幕上的水平位置。
在示波器的面板上，一般会有时间基准和水平位置的调节旋钮或按钮。
根据信号的时间长度和显示需求，进行相应的调整。
2.6 扫描和观察波形完成以上设置后，可以开始扫描和观察波形了。
示波器会根据设置的参数，实时显示待测信号的波形。
可以通过示波器的水平移动、垂直缩放等功能来进一步观察信号的细节。
同时，示波器的触发功能能够帮助捕捉到特定波形或干扰信号。
2.7 保存数据和截图（可选）如果需要保存信号波形或截取屏幕上的显示内容，可以使用示波器提供的数据保存和截图功能。
示波器基本操作指南示波器是电子工程领域中常用的一种仪器，它用于观察和分析电信号的波形。
掌握示波器的基本操作方法对于学习和工作都非常重要。
本文将为您介绍示波器的基本操作指南，帮助您更好地使用示波器。
一、示波器的基本组成示波器通常由显示屏、控制面板、输入接口等组成。
显示屏用于显示电信号的波形，控制面板用于进行操作设置，输入接口用于连接被测电路。
在开始操作之前，确保示波器已正确连接，并且受测电路与示波器之间的连接良好。
二、基本操作步骤以下是示波器的基本操作步骤：1. 打开示波器：按下示波器的电源开关，等待示波器的启动。
2. 调整水平和垂直控制：使用水平和垂直控制旋钮，调整信号波形在屏幕上的位置、大小和清晰度。
确保信号波形适合屏幕显示，便于后续的观察和分析。
3. 设置触发模式：示波器可以通过触发来稳定显示信号波形。
选择适当的触发模式（如边沿触发、视频触发等），并设置触发电平和触发边沿等参数。
4. 调整时间和电压刻度：示波器的水平和垂直刻度可以控制观察窗口的时间和电压范围。
根据被测信号的特性，适当调整时间和电压刻度，确保波形显示清晰。
三、波形观察与分析在完成基本操作之后，可以进行波形的观察和分析。
以下是一些常用的示波器操作技巧：1. 单次触发模式：如果需要捕捉单个信号波形，可以选择单次触发模式。
设置好触发条件后，示波器将在满足条件时自动触发，并显示对应的信号波形。
2. 峰-峰值测量：示波器提供了峰-峰值的测量功能，可以直接读取信号波形的最大值和最小值之间的差值。
这对于评估信号的幅度变化非常有用。
3. 时钟测量：示波器还可以测量周期性信号的频率、周期和占空比等参数。
通过选择相应的测量功能，并将测量的信号波形进行标定，可以直接读取这些参数的数值。
4. 光标测量：示波器通常提供光标功能，用于测量信号波形的特定位置和数值。
可以使用光标测量来获取信号的时间间隔、电压值等信息。
四、示波器的常见问题与解决方法在使用示波器过程中，可能会遇到一些常见的问题。
