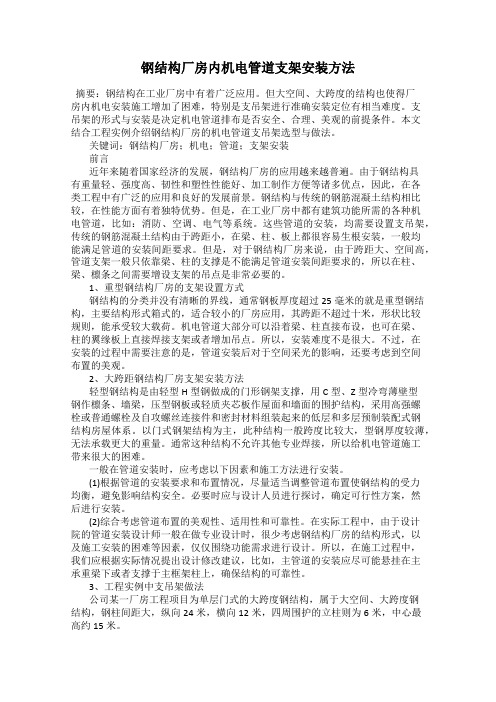

钢结构厂房内机电管道支架安装方法摘要：钢结构在工业厂房中有着广泛应用。

但大空间、大跨度的结构也使得厂房内机电安装施工增加了困难，特别是支吊架进行准确安装定位有相当难度。

支吊架的形式与安装是决定机电管道排布是否安全、合理、美观的前提条件。

本文结合工程实例介绍钢结构厂房的机电管道支吊架选型与做法。

关键词：钢结构厂房；机电；管道；支架安装前言近年来随着国家经济的发展，钢结构厂房的应用越来越普遍。

由于钢结构具有重量轻、强度高、韧性和塑性性能好、加工制作方便等诸多优点，因此，在各类工程中有广泛的应用和良好的发展前景。

钢结构与传统的钢筋混凝土结构相比较，在性能方面有着独特优势。

但是，在工业厂房中都有建筑功能所需的各种机电管道，比如：消防、空调、电气等系统。

这些管道的安装，均需要设置支吊架，传统的钢筋混凝土结构由于跨距小，在梁、柱、板上都很容易生根安装，一般均能满足管道的安装间距要求。

但是，对于钢结构厂房来说，由于跨距大、空间高，管道支架一般只依靠梁、柱的支撑是不能满足管道安装间距要求的，所以在柱、梁、檩条之间需要增设支架的吊点是非常必要的。

1、重型钢结构厂房的支架设置方式钢结构的分类并没有清晰的界线，通常钢板厚度超过25毫米的就是重型钢结构，主要结构形式箱式的，适合较小的厂房应用，其跨距不超过十米，形状比较规则，能承受较大载荷。

机电管道大部分可以沿着梁、柱直接布设，也可在梁、柱的翼缘板上直接焊接支架或者增加吊点。

所以，安装难度不是很大。

不过，在安装的过程中需要注意的是，管道安装后对于空间采光的影响，还要考虑到空间布置的美观。

2、大跨距钢结构厂房支架安装方法轻型钢结构是由轻型H型钢做成的门形钢架支撑，用C型、Z型冷弯薄壁型钢作檩条、墙梁，压型钢板或轻质夹芯板作屋面和墙面的围护结构，采用高强螺栓或普通螺栓及自攻螺丝连接件和密封材料组装起来的低层和多层预制装配式钢结构房屋体系。

以门式钢架结构为主，此种结构一般跨度比较大，型钢厚度较薄，无法承载更大的重量。

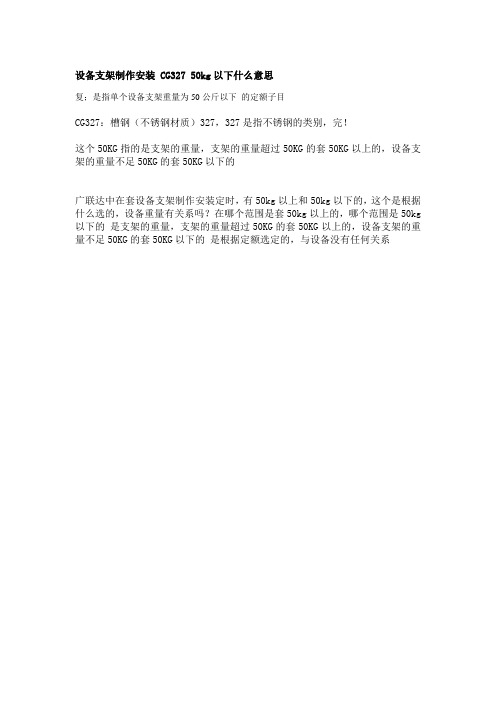

设备支架制作安装 CG327 50kg以下什么意思
复；是指单个设备支架重量为50公斤以下的定额子目
CG327：槽钢（不锈钢材质）327，327是指不锈钢的类别，完！
这个50KG指的是支架的重量，支架的重量超过50KG的套50KG以上的，设备支架的重量不足50KG的套50KG以下的
广联达中在套设备支架制作安装定时，有50kg以上和50kg以下的，这个是根据什么选的，设备重量有关系吗？在哪个范围是套50kg以上的，哪个范围是50kg 以下的是支架的重量，支架的重量超过50KG的套50KG以上的，设备支架的重量不足50KG的套50KG以下的是根据定额选定的，与设备没有任何关系。

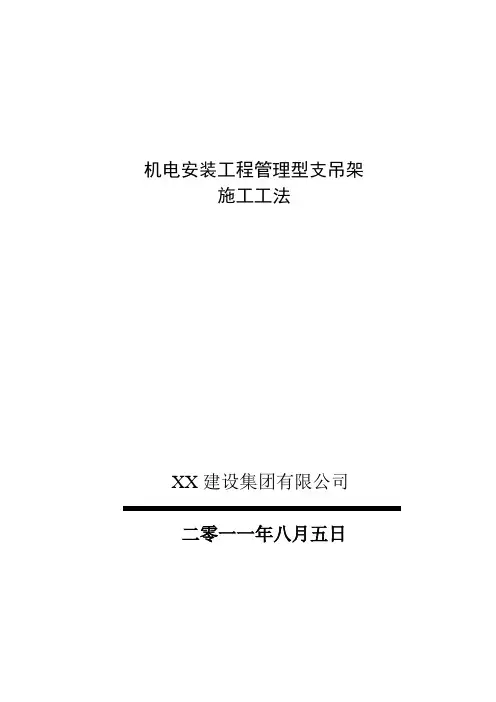

机电安装工程管理型支吊架施工工法XX建设集团有限公司二零一一年八月五日机电安装工程管理型支吊架施工工法完成单位：XX建设集团有限公司主要完成人：XXX XXX XX1前言随着我国国民经济的快速增长，一些高层、超高层建筑如雨后春笋般的拔地而起，人们对于管线、强弱电桥架等美观、安全的要求也越来越高。

管理型支架是在安装工程中将给排水、空调通风、消防、强电、弱电等机电安装工程各专业的支吊架综合在一起，统筹规划设计，整合成一个统一的支吊架系统。

管理型支吊架的最大的优点是不同专业的管线使用一个综合支架，采用管理型支吊架技术能更好地进行综合支架的选择和计算，减少支架的使用，合理利用空间，同时降低成本，管线综合布置紧凑美观。

大型安装工程的设备、强弱电桥架、风道及各类管道的传统排布方法与安装往往会影响到本身及相关专业的施工进度、观感和空间的合理利用，且材料浪费、造价高，而管理型支吊架的选择与安装克服了上述问题。

管理型支吊架统筹考虑了管线的综合布置技术，而管线综合布置技术为建设部十项新技术之一。

该工法在管线综合布置中取得了很好的效果，经潍坊市科学技术局鉴定为省内领先水平。

2 工法特点2.1 实行动态控制，施工方便。

图纸制作、处理、审核全在现场，使与机电工程有关的管理及施工人员均通过图纸对所涉及的专业内容进行管理调整，及时掌握变更的状况。

根据深化好的综合支架的图纸，能较快完善节点设计和施工详图设计。

使空调水系统、空调风系统、消防喷淋主管、强弱电桥架，可以采用同一支吊架，在施工前支架均已布置安装完成。

省去了穿插安装支吊架的复杂过程，提高了工作效率。

2.2 能主动进行成本控制。

支吊架综合后，可以减少钢材用量，节约成本。

同时采用管理型支吊架可减少施工完成后的拆改工作量，排布好管线可减少窝工损失、降低人工费用等。

2.3 避免交叉冲突，有效利用空间。

管理型支吊技术就是在满足各种管线布置的前提下，有效地控制整体占用空间，提高吊顶标高。

机电安装常用支吊架的制作安装支吊架作为设备、管道、电气等支撑结构，在机电安装工程中扮演着重要角色，直接关系到整个系统能否正常运行，能否确保人民生命财产安全的大事，同时也严重影响工程的整体观感。

因此合理选用支架的型式、制作安装工艺有着非常重要的意义。

一、支吊架制作基本规定：1）管道支架的形式、材质、加工尺寸、精度及焊接质量应符合设计文件和有关施工验收规范的要求。

2）支架底板及吊架弹簧盒的工作面应平整。

3）管道支架焊缝应进行外观检查，焊缝应均匀完整，外观成型良好，不得有漏焊，欠焊，裂纹、咬边等缺陷。

4）制作合格的支架成品应及时进行防腐处理，防腐层应完整，厚度均匀。

5）管道支架应满足管道的稳定和安全，允许管道自由伸缩并符合安装高度。

制作工艺：支架边缘应平整、光滑，严禁使用气焊进行切割。

人员能够触及的地方的型钢支架，其边缘直角部分倒45°角或将尖角磨圆。

二、支吊架安裝在布置管道时，在满足工艺要求的前提下，还应该考虑到管道的支承。

宜考虑在以下场合设置支吊架：1）靠近设备；2）设在集中荷载附近；3）设在弯管和大直径三通式分管附近；4）适宜利用建筑物或构筑物的梁或柱子等设置支吊架生根部件的；5）不妨碍管道与设备的检修。

推荐使用弹线法进行支吊架定位，红外线弹线仪可作为辅助手段。

成排管道尽量采用共用支架，支吊架间距按照成排管道中管道支架间距最大值中最小的一个值来确定。

三、典型支架制作安装工艺操作要点1“Π”型支架支架焊缝饱满，焊接牢固，孔距、孔径与U型管卡配套，安装位置准确，埋设平整牢固。

横梁安装时每边立杆必须有两点固定，且上面一个固定点宜在大梁中心线之上。

吸顶安装时倒吊钢板的厚度应大于型钢的厚度。

“Π”型支架立杆与横担应采用45°角焊接连接。

1）空调水管“Π”型支架空调水管“Π”型支架制作安装时,为防止产生冷桥，发生结露现象，空调水管必须采用木垫。

木垫的规格必须和管道的相匹，管道和木垫结合严密。

2021江苏省安装工程计价定额说明--第九册消防工程消防工程1．电缆敷设、桥架安装、配管配线、接线盒、动力、应急照明控制设备、应急照明器具、电动机检查接线、防雷接地装置等安装，均执行《第四册电气设备安装工程》相应定额。

2．阀门、法兰安装，各种套管的制作安装，不锈钢管和管件，铜管和管件及泵间管道安装，管道系统强度试验、严密性试验和冲洗等，执行《第八册工业管道工程》相应定额。

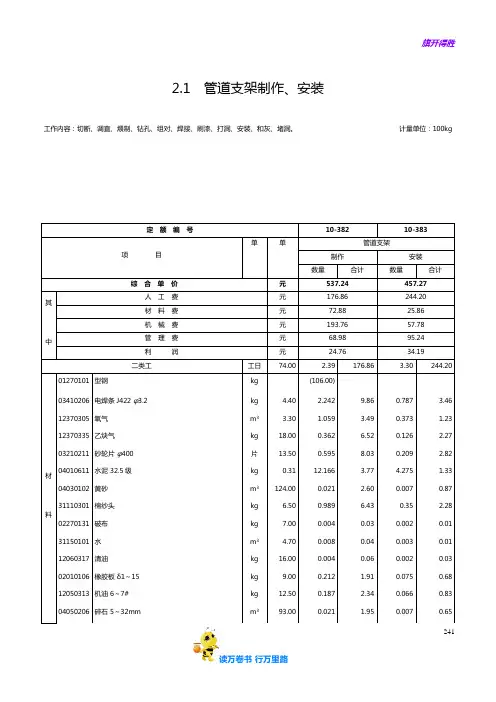

3．消火栓管道、室外给水管道安装，管道支吊架制作、安装及水箱制作安装，执行《第十册给排水、采暖、燃气工程》相应项目。

4．各种消防泵、稳压泵等机械设备安装及二次灌浆，执行《第一册机械设备安装工程》相应项目。

5．各种仪表的安装及带电讯号的阀门、水流指示器、压力开关、驱动装机泄漏报警开关、消防水炮的接线、校线等，执行《第六册自动化控制仪表安装工程》相应项目。

6．泡沫液储罐、设备支架制作、安装等，执行《第三册静置设备与工艺金属结构制作安装工程》相应项目。

7．设备及管道除锈、刷油及绝热工程，执行《第十一册刷油、防腐蚀、绝热工程》相应项目。

水灭火系统安装一、本章定额适用于工业和民用建（构）筑物设置的自动喷水灭火系统的管道、各种组件、消火栓、气压水罐的安装。

二、界限划分：1. 室内外界限：以建筑物外墙皮1.5m为界，入口处设阀门者以阀门为界。

2. 设在高层建筑内的消防泵间管道与本章界线，以泵间外墙皮为界。

三、管道安装定额：1．包括工序内一次性水压试验。

2．镀锌钢管法兰连接定额，管件时按成品、弯头两端是按接短管焊法兰考虑的，定额中包括了直管、管件、法兰等全部安装工序内容，但管件、法兰及螺栓的主材数量应按设计规定另行计算。

3．定额也适用于镀锌无缝钢管的安装。

四、喷头、报警装置及水流指示器安装定额均按管网系统试压、冲洗合格后安装考虑的，定额中已包括丝堵、临时短管的安装、拆除及其摊销。

五、其他报警装置适用于雨淋、干湿两用及预作用报警装置。

六、感温式水幕装置安装定额中已包括给水三通至喷头、阀门间的管道、管件、阀门、喷头等全部安装内容。

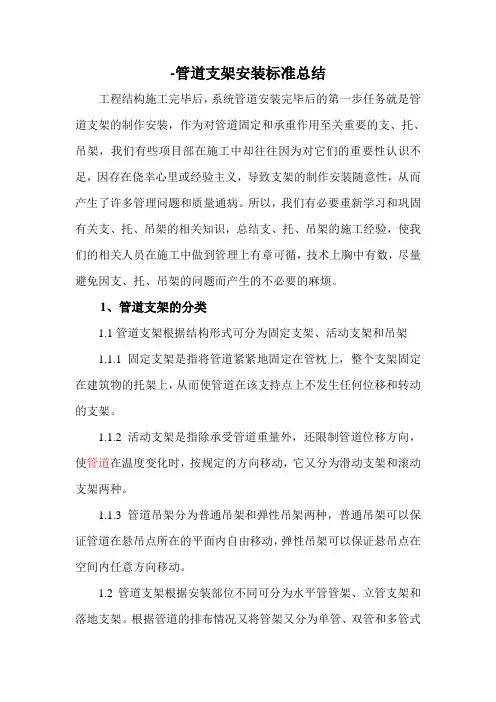

-管道支架安装标准总结工程结构施工完毕后，系统管道安装完毕后的第一步任务就是管道支架的制作安装，作为对管道固定和承重作用至关重要的支、托、吊架，我们有些项目部在施工中却往往因为对它们的重要性认识不足，因存在侥幸心里或经验主义，导致支架的制作安装随意性，从而产生了许多管理问题和质量通病。

所以，我们有必要重新学习和巩固有关支、托、吊架的相关知识，总结支、托、吊架的施工经验，使我们的相关人员在施工中做到管理上有章可循，技术上胸中有数，尽量避免因支、托、吊架的问题而产生的不必要的麻烦。

1、管道支架的分类1.1管道支架根据结构形式可分为固定支架、活动支架和吊架1.1.1固定支架是指将管道紧紧地固定在管枕上，整个支架固定在建筑物的托架上，从而使管道在该支持点上不发生任何位移和转动的支架。

1.1.2活动支架是指除承受管道重量外，还限制管道位移方向，使管道在温度变化时，按规定的方向移动，它又分为滑动支架和滚动支架两种。

1.1.3管道吊架分为普通吊架和弹性吊架两种，普通吊架可以保证管道在悬吊点所在的平面内自由移动，弹性吊架可以保证悬吊点在空间内任意方向移动。

1.2管道支架根据安装部位不同可分为水平管管架、立管支架和落地支架。

根据管道的排布情况又将管架又分为单管、双管和多管式管架。

落地支架安装图1.3按照其所固定的结构部位不同，可将管架分为固定在墙体上的支、吊托架和固定在楼板上的支架。

2、目前分公司对管道支架施工过程中存在的问题2.1技术人员根据经验估计或由施工人员随便确定管道支架的形式，随意选用制作材料。

没有明确的施工方案和技术交底。

对于大型DN400以上和双管管架及多管排的龙门支架以及对于大管道和大型管排的导向支架和固定支架型式和生根情况没有设计人员签认的书面依据，有的技术人员对这方面专业知识欠缺，从而导致支架选用的盲目性和随意性。

2.2支架安装不牢固，例如在砖墙上剔洞埋设管卡时，由于剔洞深度不够，卡子燕尾被切断，埋设卡架洞内杂物未清理干净，又不浇水导致固定不牢等。

给排水专业支架制作及安装给排水各个管道及阀部件的支架形式分为：吊架、托架和卡架等。

吊架和托架为水平管道上安装，而立管上装设卡架。

（一）、支吊架安装程序图纸现场核对→支架位置确定→支架形式确定→放线标记→支架安装→支架验收采用型钢托吊架时，其管道与管卡之间应设塑料带或橡胶等软隔垫，以确保不损伤管道表面。

（二）、支架的位置确定管道安装前，按设计要求定出支架的位置，再按管道的标高，按同一水平直管段两点间的距离和坡度大小，算出两点间的高差，然后在两点间拉直线，按照支架的间距，在墙和柱子上画出每个支架的位置。

（三）、几种典型支、吊架形式的选用支架选型参照规范进行，其中不锈钢钢管采用扁形管卡,管与支承点的接触面应加3mm厚的橡胶垫片，管道支架均采用钢支架。

几种主要支、吊架形式图带斜撑多管共用门型支架安装示意图壁槽式支架安装示意图落地式多管共用支架安装示意图钢结构跨梁吊架安装示意图顶槽式吊架安装示意图托臂加吊杆辅助支架安装示意图托臂加斜撑辅助支架安装示意图（四）、支架安装要求1、垂直管道支架安装应设置防晃支架和固定承重支架。

立管底部设一个承重固定支架，同时间隔2.6m设置防晃支架。

管道的干管三通与管道弯头处应加设支架固定，管道支吊架应固定牢固，固定支架必须安装在设计规定的位置上，不得任意移动。

立管支架现场安装制作时，采用“吊垂线”法，从立管安装位置的顶端，吊线锤，逐层核对，在能够确保该管线能够施工的有效尺寸范围内；再确定好该管线具体安装位置，标注需要设置支架的地点，测量出该点支架外形尺寸，编号登记，依次制作安装。

2、有坡度要求的平面层支管支架安装为保证管道坡度要求，同时保证平面层支架横、纵向支架在同一条水平线上；采用“十字交叉法”首先按管道坡度走向拉一条管线走向直线，再在按规范要求设支架点，拉一条直线，该两条线交叉点，为支架安装点，分别测出该点尺寸，编号登记，依次一一制作安装。

3、对无坡度的水平管支架安装两端拉直线，在需设支架的点，测出该点尺寸，编号登计，逐一制安。
