塑胶玩具成品QA检验标准

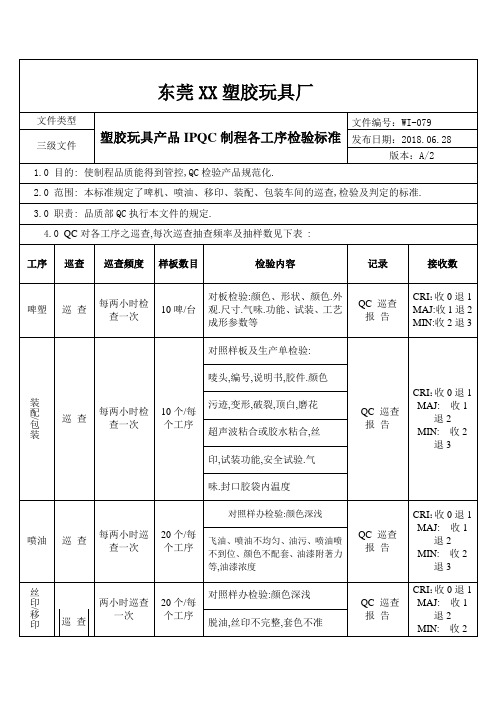

东莞XX 塑胶玩具厂文件类型塑胶玩具产品IPQC制程各工序检验标准文件编号：WI-079三级文件发布日期：2018.06.28版本：A/21.0 目的: 使制程品质能得到管控,QC检验产品规范化.2.0 范围: 本标准规定了啤机、喷油、移印、装配、包装车间的巡查,检验及判定的标准.3.0 职责: 品质部QC执行本文件的规定.4.0 QC对各工序之巡查,每次巡查抽查频率及抽样数见下表:工序巡查巡查频度样板数目检验内容记录接收数啤塑巡查每两小时检查一次10啤/台对板检验:颜色、形状、颜色.外观.尺寸.气味.功能、试装、工艺成形参数等QC 巡查报告CRI：收0退1MAJ:收1退2MIN:收2退3装配/包装巡查每两小时检查一次10个/每个工序对照样板及生产单检验:QC 巡查报告CRI：收0退1MAJ: 收1退2MIN: 收2退3唛头,编号,说明书,胶件.颜色污迹,变形,破裂,顶白,磨花超声波粘合或胶水粘合,丝印,试装功能,安全试验.气味.封口胶袋内温度喷油巡查每两小时巡查一次20个/每个工序对照样办检验:颜色深浅QC 巡查报告CRI：收0退1MAJ: 收1退2MIN: 收2退3飞油、喷油不均匀、油污、喷油喷不到位、颜色不配套、油漆附著力等,油漆浓度丝印/移印巡查两小时巡查一次20个/每个工序对照样办检验:颜色深浅QC 巡查报告CRI：收0退1MAJ: 收1退2MIN: 收2脱油,丝印不完整,套色不准,丝印位置不正确,选错菲林退3 或钢模油漆附著力.浓度等1塑胶类1.塑胶件颜色不对板（视程度而定）。

视程度而定2.用错塑胶原料。

√3.尺寸不符（视实际情况而定）。

√√4.胶件变形影响装配。

√5.胶件变形不影响装配，但影响外观。

√6.水口、批锋、形成利边，利角，属安全问题。

√7.水口、批锋不属安全问题，高度≥1mm。

√8.水口、批锋≥0.2mm＜1mm。

√9.夹水纹易断裂。

√10.拖花、气纹、水纹＞5mm。

√11.拖花、气纹、水纹1mm—5mm。

塑胶件通用检验标准1 范围包括所有塑料件的尺寸、外观、功能检测，适用于IQC进行来料检验，也用适于QC、QA 在生产过程中的质量控制以及对成品进行验收检查。

2 样件模具完成后，设计人员应对样件封样，最少签两套样件，一套封存于外协生产厂家，一套封存于公司IQC处，作为可接受来料的实物标准，发生品质争议时作为判断的依据。

设计人员应不定期对封存的样件作检查，以确认样件是否能继续作为检验的参考，若发现样件产生问题，不能再作为品质判断的依据，设计人员应重新签板，旧样件作废。

样件保存的部门应对样件的品质负责，发现有导致样件品质下降的问题产生，应立即与设计人员联系。

因为种种原因对模具作修改，设计人员应在修改稳定后重新签板，以替代旧的样件。

3 类别划分定义3.1塑料件分类A、内部使用塑料件：装配在产品的内部，在正常使用条件下，用户不会看到。

B、外部使用塑料件：装配后表露在外部，用户可以直接看到，或是开门后可看到。

C、透明塑料件：各种透明材料注塑成型的塑料件。

3.2缺陷区域划分主要面：在通常使用条件下可以直接看到的表面。

次要面：在通常使用条件下不能直接看到的表面。

4 尺寸检验若无特别说明，塑料件来料按技术要求检验，若不作尺寸检验，以所签样件为准，需要检验的尺寸，必须在设计图纸中标明。

未注尺寸公差按前述技术条件检验。

5 阻燃性阻燃性检验按图纸要求，符合UL94标准。

检验方法参照GB/T2408-1996〈塑料燃烧性能试验方法水平法和垂直法〉6 外观检验内部使用塑料件：在正常光线下，距离为500mm，在5秒时间内作出判断。

外部使用塑料件：在正常光线下，距离为500mm，在5秒时间内作出判断。

透明塑料件：在正常光线下，距离为300mm，在5秒时间内作出判断。

（正常光线定义为自然光或光照度在300-600LX 的近似自然光, 如40W日光灯，500mm 距离）外观检验项目：（1）颜色不均此种缺陷，不论出现在主要面还是次要面上，均不接受。

东莞XX 塑胶玩具厂文件类型塑胶玩具产品IPQC制程各工序检验标准文件编号：WI-079三级文件发布日期：2018.06.28版本：A/21.0 目的: 使制程品质能得到管控,QC检验产品规范化.2.0 范围: 本标准规定了啤机、喷油、移印、装配、包装车间的巡查,检验及判定的标准.3.0 职责: 品质部QC执行本文件的规定.4.0 QC对各工序之巡查,每次巡查抽查频率及抽样数见下表:工序巡查巡查频度样板数目检验内容记录接收数啤塑巡查每两小时检查一次10啤/台对板检验:颜色、形状、颜色.外观.尺寸.气味.功能、试装、工艺成形参数等QC 巡查报告CRI：收0退1MAJ:收1退2MIN:收2退3装配/包装巡查每两小时检查一次10个/每个工序对照样板及生产单检验:QC 巡查报告CRI：收0退1MAJ: 收1退2MIN: 收2退3唛头,编号,说明书,胶件.颜色污迹,变形,破裂,顶白,磨花超声波粘合或胶水粘合,丝印,试装功能,安全试验.气味.封口胶袋内温度喷油巡查每两小时巡查一次20个/每个工序对照样办检验:颜色深浅QC 巡查报告CRI：收0退1MAJ: 收1退2MIN: 收2退3飞油、喷油不均匀、油污、喷油喷不到位、颜色不配套、油漆附著力等,油漆浓度丝印/移印巡查两小时巡查一次20个/每个工序对照样办检验:颜色深浅QC 巡查报告CRI：收0退1MAJ: 收1退2MIN: 收2脱油,丝印不完整,套色不准,丝印位置不正确,选错菲林退3 或钢模油漆附著力.浓度等1塑胶类1.塑胶件颜色不对板（视程度而定）。

视程度而定2.用错塑胶原料。

√3.尺寸不符（视实际情况而定）。

√√4.胶件变形影响装配。

√5.胶件变形不影响装配，但影响外观。

√6.水口、批锋、形成利边，利角，属安全问题。

√7.水口、批锋不属安全问题，高度≥1mm。

√8.水口、批锋≥0.2mm＜1mm。

√9.夹水纹易断裂。

√10.拖花、气纹、水纹＞5mm。

√11.拖花、气纹、水纹1mm—5mm。

指导文件塑胶件类产品检验要求及方法REV 版本APAGE页码 3 of 106.3 表面质量检验6.3.1 区域定义使用罗马数字和英文字母组成的编码指示塑胶制品不同等级的表面或区域，表面的重要程度用罗马数字分类区分，最终使用者目视频率用英文字母排列区分。

①Ⅰ类：重要的外部表面。

包括：外壳制件的产品正面、上面或指定面的表面，或其它制件与外壳组装后露在产品正面、上面或指定面的表面。

②Ⅱ类：除Ⅰ类外，次要的外部表面。

③Ⅲ类：内部表面。

④ A面：最终使用者经常看得到的表面。

⑤ B面：最终使用者可以看得到的表面，但正常的操作使用中很少注意到的。

⑥ C面：最终使用者看不到的表面，但在产品组装、维修过程中可以看到的。

6.3.2 检验检验方法及接收标准塑胶制品外观检验使用“时间和距离”的目视检验方式<表1>，当在指定时间和距离内发现不良缺陷时，参考<表2>内容来判定接收或拒收。

<表1>指导文件塑胶件类产品检验要求及方法REV 版本APAGE页码 4 of 10 <表2>6.4 丝印检验6.4.1 丝印标准文字、图案位置依图纸图面要求，无偏斜、模糊、重影、针孔等缺陷。

6.4.2 附着力试验指导文件塑胶件类产品检验要求及方法REV 版本APAGE页码7 of 109.2·SJ/T 10628-1995塑料件尺寸公差(引用中华人民共和国电子行业标准)9.2.1公差等级的选用(引用标准5)*公差测量条件a．标准测量温度为20±2℃b．相对温度为(65±5)%c．待塑料件成型后24h及“后处理”后进行测量指导文件塑胶件类产品检验要求及方法REV 版本APAGE页码8 of 10 9.2.2公差等级及数值(引用标准4.2)指导文件塑胶件类产品检验要求及方法REV 版本APAGE页码9 of 109.3·GB/T 1804 一般公差未注公差的线性和角义尺寸的公差(引用中华人民共和国国家标准)9.3.1线性尺寸的极限偏差数值表(引用标准5.1)9.3.2 倒圆半径和倒角高度尺寸的极限偏差数值表(引用标准5.1)9.3.3 角度尺寸的极限偏差数值表(引用标准5.2)9.4 GB/T 1184形状和位置公差未注公差值 (引用中华人民共和国国家标准)9.4.1 直线度和平面度的未注公差值9.4.2垂直度未注公差值指导文件塑胶件类产品检验要求及方法REV 版本APAGE页码10 of 10 9.4.3对称度未注公差值。

塑胶件通用检验标准1 范围包括所有塑料件的尺寸、外观、功能检测，适用于IQC进行来料检验，也用适于QC、QA 在生产过程中的质量控制以及对成品进行验收检查。

2 样件模具完成后，设计人员应对样件封样，最少签两套样件，一套封存于外协生产厂家，一套封存于公司IQC处，作为可接受来料的实物标准，发生品质争议时作为判断的依据。

设计人员应不定期对封存的样件作检查，以确认样件是否能继续作为检验的参考，若发现样件产生问题，不能再作为品质判断的依据，设计人员应重新签板，旧样件作废。

样件保存的部门应对样件的品质负责，发现有导致样件品质下降的问题产生，应立即与设计人员联系。

因为种种原因对模具作修改，设计人员应在修改稳定后重新签板，以替代旧的样件。

3 类别划分定义3.1塑料件分类A、内部使用塑料件：装配在产品的内部，在正常使用条件下，用户不会看到。

B、外部使用塑料件：装配后表露在外部，用户可以直接看到，或是开门后可看到。

C、透明塑料件：各种透明材料注塑成型的塑料件。

3.2缺陷区域划分主要面：在通常使用条件下可以直接看到的表面。

次要面：在通常使用条件下不能直接看到的表面。

4 尺寸检验若无特别说明，塑料件来料按技术要求检验，若不作尺寸检验，以所签样件为准，需要检验的尺寸，必须在设计图纸中标明。

未注尺寸公差按前述技术条件检验。

5 阻燃性阻燃性检验按图纸要求，符合UL94标准。

检验方法参照GB/T2408-1996〈塑料燃烧性能试验方法水平法和垂直法〉6 外观检验内部使用塑料件：在正常光线下，距离为500mm，在5秒时间内作出判断。

外部使用塑料件：在正常光线下，距离为500mm，在5秒时间内作出判断。

透明塑料件：在正常光线下，距离为300mm，在5秒时间内作出判断。

（正常光线定义为自然光或光照度在300-600LX 的近似自然光, 如40W日光灯，500mm 距离）外观检验项目：（1）颜色不均此种缺陷，不论出现在主要面还是次要面上，均不接受。

塑胶产品检验标准书一.目的本规范旨在定义塑胶制品品质标准，为产品设计者提供达到产品图纸图面要求的系统，为质检员提供塑胶制品检验与判定的参考依据，同时是模具及塑胶制品供应商对产品品质要求认知的准则。

二.范围本规范适用于来料中试验证、生产组装所需塑胶制品的成品、部品及其表面的喷油、印刷。

三.职责本规范由质量保证部和工程部负责制定，质量保证部负责实施和维护。

四.定义4.1 缺陷发生危险影响产品的安全性能，或产品使用性能不能达到所期望的目标，或显著的降低其实用性质，或不影响产品的实用性但影响产品外观的缺点。

4.2 塑胶制品外观缺陷4.2.1 欠注———射胶量不足，制件缺料或不饱满。

4.2.2 毛边———分模面挤出的塑胶。

4.2.3 缩水———材料冷却收缩造成的表面凹陷。

4.2.4 凹痕凸起—制件受挤压、碰撞引起的表面凹陷和隆起。

4.2.5 融接痕——塑胶分支流动重新结合的发状细线。

4.2.6 水纹———射胶时留在制件表面的银色条纹。

4.2.7 拖伤———开模时分模面或皮纹拖拉制件表面造成的划痕。

4.2.8 划伤———制件从模具中顶出后，非模具造成的划痕。

4.2.9 变形———制件出现的弯曲、扭曲、拉伸现象。

4.2.10 顶白———颜色泛白，常出现在顶出位置。

4.2.11 异色———局部与周围颜色有差异的缺陷。

4.2.12 斑点———与周围颜色有差异的点状缺陷。

4.2.13 油污———脱模剂、顶针油、防锈油造成的污染。

4.2.14 烧焦———塑胶燃烧变质，通常颜色发黄，严重时炭化发黑。

4.2.15 断裂———局部材料分离本体。

4.2.16 开裂———制件本体可见的裂纹。

4.2.17 气泡———透明制品内部形成的中空。

4.2.18 色差———实际颜色与标准颜色的差异。

4.2.19 修饰不良—修除制件毛边、浇口不良，过切或未修除干净。

4.3 喷油涂层外观缺陷4.3.1 泪油———油膜向下流动聚集的泪滴状突起。
