断路器<又名空气开关它是有灭弧装置的简称空开>它是一种有开关作用,又能进行自动保护低压配电电器.其作用相当于刀开关.熔断器.热继电器等电气元件的组合主要是用来短路和过载保护的.一般分1P<就是只有一根火线进入空开零线在公共端上>1 P加N<就是火线和零线同进入空开不过是零线是常闭的不管它跳不跳闸接线时千万别搞错了!>或是2P 的<就是火线和零线同进入空开二者都是常开跳闸时同时断开>. 3P或4P等.工作原理简单的来说就一句话那就是任何电器在工作时都会发热.且发热程度与功率成正比.漏电保护器<又名剩余电流动作保护器简称RC D>可以分为以下三种: 第一不带过载.短路保护.仅有漏电保护的RCD.也称为漏电开关. 第二带过载保护.短路保护和漏电保护的RCD.也称为漏电断路器. 第三没有过载.短路保护功能.也不直接分合电路,仅有漏电报警作用的RCD.也称为漏电继电器.一般用于不断电的重要场所.其原理为利用RCD的零序电流互感器来检测.捕捉漏电,触电等接地故障电流.并使其脱扣器动作切断电源.根据其分断反应时间可分为高灵敏度.中灵敏度和低灵敏度.工作原理为i<火线电流＞+i＜零线电流＞=ix=0.或i<A相＞+i＜B相＞+i＜C相＞=ix= 0.或i<A相＞+i＜B相＞+i＜C相＞+＜N零线＞=ix=0.所以说兄弟一定要装接地线啊!不然的话漏电保护器就变成了触电保护器. 剩余电流保护装置(以下简称R CD)，它所检测的是剩余电流，即被保护回路内相线和中性线电流瞬时值的代数和(其中包括中性线中的三相不平衡电流和谐波电流)。

为此，RCD的整定值，也即其额动作电流IΔn，只需躲开正常泄漏电流值即可，此值以mA计，所以RCD能十分灵敏地切断保护回路的接地故障，还可用作防直接接触电击的后备保护。

漏电保护器是一种利用检测被保护电网内所发生的相线对地漏电或触电电流的大小，而作为发出动作跳闸信号，并完成动作跳闸任务的保护电器。

断路器与漏电保护器区别2009-08-05 23:30断路器:断路器是控制电气回路的分合开关，若以空气为灭弧介质的称空气断路器（开关）、若以sf6气体为灭弧介质的称六氟化硫断路器（开关）。

断路器一般以额定电流（负荷）选择，做为电气回路的总开关使用。

漏电保护器和漏电保护开关：漏电保护器和漏电保护开关：当一个空气开关带有漏电保护功能时，称之为漏电保护开关。

如果是一个单单用于漏电保护的电气装置，则称之为漏电保护器。

漏电保护器，因为它并没有手动关断和合上的机构。

判定是否漏电的的原理依据是：漏电保护器，它所检测的对于电源来说的“流入”和“流出”，因为火线上的电流相当于电源的流出点，而零线中的电流则相当于电源的电流“流入”点，线路正常没有漏电时，流入和流出电源的电流值大小相等，方向相反，但是当电路中有漏电时则零线上流回电源的电流应该小于从电源流入用电电路的电流值，达到30mA 时保护器就要动作，同时切断零、火线。

流进和流出开关的电流必须相等，否则就判定为漏电。

当漏电电流达到和超过一定的程度时，产生保护动作----跳闸。

判定的阈值是可以设定的，因为电路就是们设计的。

只是应用时要根据不同的场合，选用不同灵敏度的保护器。

剩余电流是指通过剩余电流动作保护装置主回路(零序互感器)的电流瞬时值的矢量和，以其有效值表示，对于单相线路，剩余电流就是该相的对地漏电的电流；对于三相线路，剩余电流就是各相电流瞬时值的矢量和，以其有效值表示。

漏电断路器实质上是加装检测漏电元件的塑壳式断路器，主要由塑料外壳、操作机构、触头系统、灭弧室、脱扣器、零序电流互感器及试验装置等组成。

漏电断路器有电磁式电流动作型、晶体管(集成电路)电流动作型两种。

电磁式电流动作型漏电断路器原理图。

正常运行时，各相电流的相量和为零，零序电流互感器二次侧无输出，漏电脱扣器的检测线圈中没有电流流过。

此时的衔铁在永久磁铁的作用下，被吸在轭铁上。

当出现漏电或人身触电时，则在零序电流互感器二次线圈感应出零序电流。

什么是短路保护短路保护是在电路发生故障，比如不经过负载，导线的电阻几乎可以忽略不计，因此瞬间产生的极大的电流提供切断电源，防止设备损坏和造成事故。

短路保护是指在电气线路发生短路故障后能保证迅速、可靠地将电源切断，以避免电气设备受到短路电流的冲击而造成损坏的保护。

一般情况下短路保护器件应安装在愈靠近供电电源端愈好，通常安装在电源开关的下面，这样不仅可以扩大短路保护的范围，而且，可以起到电气线路与电源的隔离作用，更加便于安装和维修。

对于一些有短路保护要求的设备，其短路保护器件，应安装在靠近被保护设备处。

断路器的短路保护是指相间、相零、相地等电流徒然增大很多的一种保护。

漏电保护对非接地短路不起作用。

什么是漏电保护漏电保护是利用漏电保护装置来防止电气事故的一种安全技术措施。

漏电保护装置又称为剩余电流保护装置（ResidualCurrentOperatedProtectiveDevice，缩写RCD）。

漏电保护装置是一种低压安全保护电器，主要用于单相电击保护，也用于防止由漏电引起的火灾，还可用于检测和切断各种一相接地故障。

漏电保护装置的功能是提供间接接触电击保护，而额定漏电动作电流不大于30mA的漏电保护装置，在其他保护措施失效时，也可作为直接接触电击的补充保护，但不能作为基本的保护措施。

实践证明，漏电保护装置和其他电气安全技术措施配合使用，在防止电气事故方面有显著的作用。

本节就漏电保护装置的原理及应用进行介绍。

漏电保护是一种重要的电气安全保护装置，除要了解漏电保护装置的工作原理外，还要重点掌握漏电保护装置的应用场所，选用和安装要求，在安装应保证所有的工作机线都穿过漏电保护装置，保护零线不能接入漏电保护装置。

对于漏电保护器误动作和振动作的原因和防止措施，也应该掌握。

漏电保护是利用漏电保护装置来防止电气事故的一种安全技术措施。

漏电保护装置又称为剩余电流保护装（ResidualCurrentOperatedProtectiveDevice，缩写RCD）。

断路器漏电保护原理
断路器漏电保护的原理是依靠电流互感器（CT）和漏电保护
器（RCD）相结合的方法，通过监测电路中的电流来实现对
漏电的保护。

在正常情况下，电路中的电流应该保持平衡，即进入电路的电流应该等于离开电路的电流。

然而，当电路中出现漏电时，例如由于电器设备故障或电线短路等原因，电流将会发生不平衡。

电流互感器（CT）起到了将电路中的电流信号转化为电压信
号的作用。

CT被安装在电路的进线处，它会将进入电路的电
流通过互感效应转化为输出电压信号。

如果电路中出现漏电，将会导致进入和离开电路的电流不平衡，CT会检测到这种不
平衡并输出相应的电压信号。

漏电保护器（RCD）则是对这个电压信号进行监测和处理的
设备。

RCD会与CT连接，并接收CT传递过来的电压信号。

RCD会比对输入和输出信号的差异，一旦发现电流不平衡超
过设定阈值，RCD会认为电路中发生了漏电，并立即切断电
路供电。

当电路被切断时，漏电保护器会保护人和设备免受漏电所可能带来的伤害。

同时，断路器也会提供可靠的过载和短路保护，确保电路的安全运行。

总之，断路器漏电保护是通过电流互感器和漏电保护器的相互
配合实现的，通过检测电流的平衡性来判断是否发生漏电，并及时切断电路供电，保护人和设备的安全。

住宅户内配电箱选2P ,其他的一般3P，漏电4P，双电源4P1P+N与2P1P+N也就是DPN，是指一根相线+一根中性线，这根接相线极具有正常分断能力（就是用手去断开）和过载、短路等保护分断功能（就是出现故障后自动断开），而这根接中性线极（在断路器上标示N）只就有正常的分断能力（用手去断开），而不具有保护分断功能。

它是施耐德C65系列中的一种。

而2P是指你所接的不管是一根相线+一根中性线还是两根都是相线，这两极都具有正常分断能力（用手去断开）和保护分断功能（出现故障后自动断开）。

施耐德C32、C45、C65都有这种型号。

相对来说1P+N比2P要便宜。

也就是说2P应用比1P+N要广泛一些了。

它并不是像上面大家说的1P+N通常指漏电断路器。

普通的插座回路用1P+N完全可以，但是如果你要加漏电的话就不行了，因为DPN（1P+N）的断路器不能拼装漏电保护附件和其他电器附件。

它的其它参数为：脱扣曲线为C型（专用于配电保护）；断路器的宽度为18mm;额定电流为3A、6A、10A、16A、20A。

如果要带漏电你可以选用DPNK型，DPNN型，DPNvigi和DPNvigiG，DPNNvigi型等，也可以用C65N-C 20A/2P+VE型断路器。

再说一遍，三相电用的漏电断路器一般分3种断路器，一种是3P的，一种是3PN的，一种是4P的。

3P：就3个接线只是给纯三相用电设备用的，相对地或者相间短路时会跳闸，不能有单相负荷，不然某相对N线有负荷后，N线回流断路器会作为漏电流动作。

3PN：4个接线L1L2L3N都过互感器线圈后面可以使用三相电，也可以使用单相电，无论三相负载是否平衡，漏电开关不动作；仅在漏电时候动作。

也就是说单相接地或者相间短路时候动作。

4P：4个接线L1L2L3都过互感器线圈使用方法同3PN，区别只是4P断N线，3P的不断N线。

对于微型断路器来说，1P+N、1P、2P一般都用来作为单相用电器的通断控制，但效果不同。

漏电保护与过载保护的区别文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-什么是漏电保护?什么是过载保护?两者的区别在哪?这个提问要分三个方面来答：1、漏电保护；在三相四线制的低压供电线路中，电气设备由于绝缘发生故障，线路与线路之间、线与地之间、工作回路与不能带电的金属壳体、构架等形成电流通路，称为漏电。

为了防止漏电而对人身遭受电击的装置叫漏电保护（或者称漏电断路器）。

它的工作原理为；在规定条件下，当被保护电路中剩余电流超过设定值时，能迅速自动断开电路或者发出报警信号的继电保护装置。

而“装置”的范围是指具有剩余电流保护功能的系列设备。

剩余电流动作保护装置采用自动切断电源的保护原理，在直接接触防护中作为防止电击危险的基本保护措施的附加保护。

在间接接触防护中作为防止因接地故障使电气设备外露导电部分带有危险电压而引电电击危害或电气火灾危险的有限保护。

剩余电流动作保护装置切断电源的动作原理不同于线路中（或电气中）的过流保护，而是依靠线路中发生接地故障时，各相线和中牲线（N）形成的矢量和，即使这个矢量和小到只有mA级，但达到预定值，通过剩余电流动作保护装置的放大，形成高灵敏度的切断动作，使漏电断路器动作跳闸，达到安全的目的。

2、过载保护；利用两种不同的金属片焊接，在工作电流流入热元件的电流产生热量，使有不同膨胀系数的双金属片发生应力形变，当形变达到一定距离时（此双金属片有调节距离的螺杆，调节螺杆高低改变它的动作的大小或时间），就推动连杆机构动作，使控制断路器的触头电路断开，从而使断路器跳闸失电，主电路断开，实现断路器的过载保护。

国内的生产厂家依照国标生产的各类具有剩余电流的断路器或普通断路器都有过载保护装置，出厂前都要有严格的检测手段，保证与断路器的型号标注达到一致。

3、过载保护的过载电流大于额定工作电流。

比如断路器标注额定电流为16A，是指断路器可以在16A以下范围内长期工作或者说是断路器的最大工作电流。

剩余电流动作保护器和漏电保护器的区别一、漏电保护器应称为剩余电流动作保护器随着人们生活水平的提高，家用电器的不断增加，在用电过程中，由于电气设备本身的缺陷、使用不当和安全技术措施不力而造成的人身触电和火灾事故，给人民的生命财产带来了不应有的损失。

而漏电保护器的出现，对预防各类事故的发生，及时切断电源，保护设备和人身安全，提供了可靠而有效的技术手段。

剩余电流动作保护器是为了防止人身触电和漏电火灾等事故而研制的一种新型电器。

它除了起自动开关的作用外，还能在设备漏电或触电时迅速断开电路，保护人身和设备的安全的作用。

漏电保护器是根据作用效果来称呼的，但不适用相线和中线的故障问题。

这种称呼本身夸大了它的保护范围，不符合国际惯例，也不是我国当今对该类器件的规范称呼。

在国际上是依据该类的保护原理来定义它的名称的，因为它的保护动作是根据流经它的一种所谓的“剩余电流”的大小来实现的，所以国际上便将其称呼为“剩余电流动作保护器”。

我国从1995年开始全部采用了国际标准IEC755（1988）中的内容，并制定了新的国家标准GB6829-1995《剩余电流动作保护器的一般要求》，从此将传统名称改为“剩余电流动作保护器”。

剩余电流动作保护器能够提高家庭用电的安全水平，但遗憾的是，漏电保护器名称仍在基础教育的教材中沿用。

1、工作原理原理图如图1所示。

剩余电流动作保护器由零序互感器TAN、放大器A和主电路断路器QF（含脱扣器）三部分组成。

当设备正常工作时，主电路电流的相量和为零，零序互感器的铁心无磁通，其二次绕组没有感应电压输出，开关保护闭合。

当保护的电路中有漏电时，或有人体的触电电流ix通过时，由于取道大地为回路，于是主电路电流的相量和不再为零，零序互感器的铁心磁通有变化，其二次绕组有感应电压输出。

当剩余电流达到一定值时，经放大器放大后足以使脱扣器YR动作，使断路器在0.1s内跳开，有效地起到触电保护的作用。

2、说明剩余电流动作保护器设有检验按钮，若按下按钮，开关动作，则说明其性能良好。

怎样选择家用小型断路器及漏电保护器？家居用电按照照明回路、电源插座回路、空调回路、电热水器回路分开布线，当其中一个回路（如插座开关）出现故障时，其他回路仍可正常供电。

插座回路须安装漏电保护器（即漏保），防止家用电器因漏电造成人身电击事故。

断路器的作用、功能：A、短路保护：火线和零线接触，瞬间电流很大，断路器跳闸。

B、过载保护：就是用电电流超过电器的额定电流，断路器跳闸。

总开关应稍微大一点，因为夏天用电高峰期电压会很低；分路不能大，大了不起保护作用。

具体可以咨询电工师傅。

1、家用配电箱总开关一般选择二极（即2P）40A、63A小型断路器，带漏电或不带漏电均可；2、插座回路一般选择16A、20A的漏电保护开关。

但厨房，卫生间需要25A左右的漏电保护开关；3、照明回路一般选择10A、16A小型断路器；4、1.0-1.5匹空调回路一般选择16A-25A的小型断路器；3-5P柜机需要25A-32A，10P左右的中央空调需要独立的2P40A左右。

怎样选择家用小型断路器及漏电保护器？方法1：总开关用2P带漏电保护的，分路就用普通断路器不需要带漏电。

缺点就是万一某一路有问题，有可能总开关会跳闸，导致全房断电（断路器的灵敏度没有带漏电的高，1P的也会跳闸，但灵敏度比漏电的低一点）。

总控2P64A漏保厨房16A空开卫生间16A空开插座20A空开照明16A空开壁挂空调32A空开柜机空调32A空开方法2：总开关用2P不带漏电保护的；普通插座、厨房、卫生间的独立回路一定要带漏电保护，因为厨房、卫生间相对潮湿，电源插座是常用的，还有宝宝容易接触到的地方，相对容易发生漏电的危险；照明、空调不需要带漏电，用普通断路器就可以。

这样的配置好处就是：哪一路有问题就跳那一路，不会影响别的线路。

总控2P64A空开怎样选择家用小型断路器及漏电保护器？1P断路器为单进单出，只有火线进断路器，断路器只控制火线；2P断路器为双进双出，即火线和零线都进断路器，断路器同时控制火线与零线；从外形上看，2P断路器的宽度比1P断路器宽一倍。

漏电保护器安装地方区别：漏电保护器安装在分支线路出口处，而漏电保护插座安装在每个用电电器端，属于末端安装。

安装维修更方便。

漏电时区别漏电保护器当线路漏电时，由于是分支线路出口处安装，终端故障会导致整个支路断电家里没有电，而漏电保护插座，当支路上电器或线中漏电时，只是单支线线路不通电，电器无法工作。

接线保护区别漏电保护器只有火线保护，而漏电保护插座带有火线、零线保护。

低压配电系统中设漏电保护器是防止人身触电事故的有效措施之一，也是防止因漏电引起电气火灾和电气设备损坏事故的技术措施。

但安装漏电保护器后并不等于绝对安全，运行中仍应以预防为主，并应同时采取其他防止触电和电气设备损坏事故的技术措施。

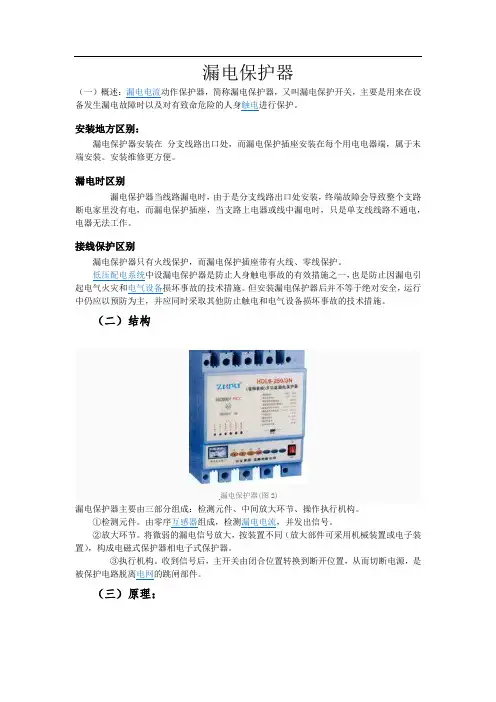

（二）结构漏电保护器(图2)（三）原理：漏电保护器(图3)一、工作原理：1、由图可以看到，当电路工作正常时，由电流定理知道从网络一端流进和流出的电流为0，所以在漏电保护器右侧的电流总和应为0，即I1+I2+I3+IN=0；因此漏电保护器不会工作。

注意，电流的实际方向依实际电路而定，在本例中，IN的方向与I1，I2，I3相反。

2、当设备外壳漏电并有人接触时，这时就会有一部分电流IK经过人体流入地下，从而使漏电保护器右侧的电流总和为不0，也就是说I1+I2+I3+IN≠0，当漏电电流达到漏电保护器的动作电流时，漏电保护器就会动作，从而关闭电源，从而达到漏电保护的目的。

二、注意以下两点1、经过漏电保护器的中性线不得作为保护线，由上图可知，当产生漏电电流时，漏电电流IK1经设备外壳又流回了漏电保护器，这时漏电保护器右侧的电流总和仍为0，因此漏电保护器不会动作，因此达不到漏电保护的目的。

2、经过漏电保护器的工作零线不得重复接地，由上图可知，若重复接地，则由于大地会分走一部分电流，这样会使漏电保护器右侧的电流总和不为0，从而使漏电保护器关闭，因而会无法使用其他电器设备。

3、说明：本示例图只是为了讲解漏电保护器的工作原理，实际漏电保护器怎么连接，应根据系统使用的接零保护系统来决定。
