精选九年级物理上册第十五章电能与电功率特殊方法测电功率专题训练新版粤教沪版

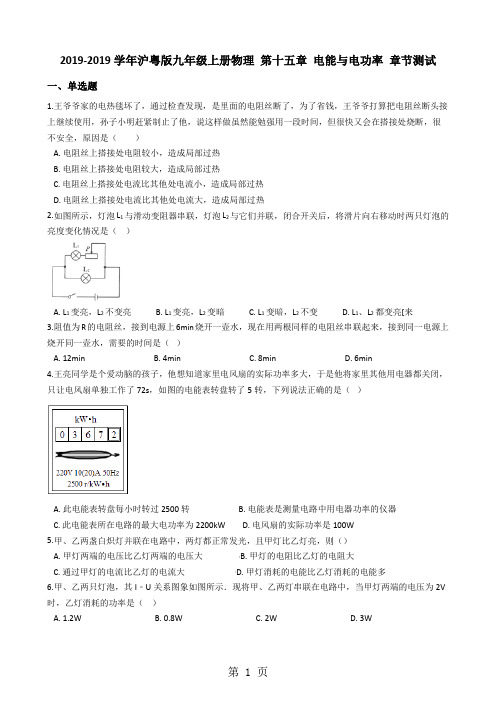

2019-2019学年沪粤版九年级上册物理第十五章电能与电功率章节测试一、单选题1.王爷爷家的电热毯坏了，通过检查发现，是里面的电阻丝断了，为了省钱，王爷爷打算把电阻丝断头接上继续使用，孙子小明赶紧制止了他，说这样做虽然能勉强用一段时间，但很快又会在搭接处烧断，很不安全，原因是（）A. 电阻丝上搭接处电阻较小，造成局部过热B. 电阻丝上搭接处电阻较大，造成局部过热C. 电阻丝上搭接处电流比其他处电流小，造成局部过热D. 电阻丝上搭接处电流比其他处电流大，造成局部过热2.如图所示，灯泡L1与滑动变阻器串联，灯泡L2与它们并联，闭合开关后，将滑片向右移动时两只灯泡的亮度变化情况是（）A. L1变亮，L2不变亮B. L1变亮，L2变暗C. L1变暗，L2不变D. L1、L2都变亮[来3.阻值为R的电阻丝，接到电源上6min烧开一壶水，现在用两根同样的电阻丝串联起来，接到同一电源上烧开同一壶水，需要的时间是（）A. 12minB. 4minC. 8minD. 6min4.王亮同学是个爱动脑的孩子，他想知道家里电风扇的实际功率多大，于是他将家里其他用电器都关闭，只让电风扇单独工作了72s，如图的电能表转盘转了5转，下列说法正确的是（）A. 此电能表转盘每小时转过2500转B. 电能表是测量电路中用电器功率的仪器C. 此电能表所在电路的最大电功率为2200kWD. 电风扇的实际功率是100W5.甲、乙两盏白炽灯并联在电路中，两灯都正常发光，且甲灯比乙灯亮，则（）A. 甲灯两端的电压比乙灯两端的电压大B. 甲灯的电阻比乙灯的电阻大C. 通过甲灯的电流比乙灯的电流大D. 甲灯消耗的电能比乙灯消耗的电能多6.甲、乙两只灯泡，其I﹣U关系图象如图所示．现将甲、乙两灯串联在电路中，当甲灯两端的电压为2V 时，乙灯消耗的功率是（）A. 1.2WB. 0.8WC. 2WD. 3W7.加在某电动机上的电压是U，电动机消耗的电功率为P，电动机线圈的电阻为R，则电动机线圈的发热功率为（）A. B. C. D.8.额定电压相同的甲乙两灯，串联在电路上，甲灯比乙灯亮．下列正确的是：（）A. 甲灯额定功率和实际功率大B. 乙灯额定功率和实际功率都大C. 甲灯额定功率小，实际功率大D. 乙灯额定功率小，实际功率大9.下列各电路中，电阻R的阻值和小灯泡的额定电压已知，电流表能正常读数，则能测出小灯泡额定功率的电路是（）A. B.C. D.10.下列家用电器中，正常工作一小时耗电接近1.2kW·h的是（）A. 空调B. 电冰箱C. 电视机D. 台灯11.两个灯泡，其中L1标有“6V3W”，L2没有标记，但测得它的电阻是4欧姆，把它们串联后接在某一电路时，两灯L1、L2均能正常发光，这个电路两端的电压和灯L2的电功率分别是（）A. 6伏2瓦B. 8伏1瓦C. 8伏2瓦D. 6伏1瓦二、填空题12.如图是某款电热水龙头的电路原理图，R1、R2为电热丝，通过旋转手柄可使扇形开关S同时接触两个相邻触点，实现冷水、温水、热水档之间的切换，当开关同时接触2、3触点时，水龙头放出的是________水（选填“冷”、“温”“热”），若R2=2R1，水龙头在温水档正常工作时电功率为2019W，则它在热水档正常工作时功率为________ W．13.在探究影响电流做功大小的因素的实验中：（1）用如图所示的电路可以来探究电功与________ 的关系．（2）实验中提供“2.5V”和“3.8V”两种规格的灯泡若干，则你所选用的灯泡是________（3）下面是某同学探究该实验的过程与记录，请帮他完成①根据电路图连接电路②闭合开关，调节滑片，观察到L1比L2亮，说明相同时间内电流通过________ 做功多，同时他还需要收集到的另一信息是________③多次调节滑片的位置，重复步骤②④综合分析实验的现象与数据得到的结论是：________ ．14.若某次使用额定电压为U，额定功率为P的电热水壶烧水时，将家里的其它用电器都关闭，家里标有“6000r/（kW•h）”（用N表示）字样的电能表转盘在时间t内的转数为n，请写出此时电热水壶加热时的实际功率P′=________（表达式用U、P、N、t、n表示）；若P≠P'，则实际电压U′=________（表达式用U、P、N、t、n表示）．15.在“测量小灯泡电功率”的实验中，小灯泡的额定电压为2.5V．（1）连接电路时，开关应________ ．（2）图甲是小刚所接的实验电路，其中有一根导线连接错误，请你在错误的导线上打“×”，并用笔画线代替导线画出正确的接法________ ．（3）故障排除后，小刚进行了实验，根据测出的数据，画出了小灯泡电流、电压变化的关系图象，如图乙所示，由图象可知小灯泡的额定功率为________ W．（4）分析图象还可以发现，小灯泡灯丝的电阻随电流的增大逐渐________ ，原因是________ ．16.小卫利用电能表测量电饭煲的电功率，观察自家的电能表如图所示，该电能表允许接入用电器的最大电功率是________ W；将家里其他用电器断开，只将该电饭煲接入电路中，观察到电能表的指示灯6min 闪烁了320次，则他家电饭煲的功率是________ W．三、解答题17.电炉丝工作时，电炉丝与连接它的导线相比，为什么电炉丝热得发红，而导线却几乎不发热？请你运用学过的理论解释．四、实验探究题18.在测量小灯泡电功率的实验中，电源电压为4.5V，小灯泡的额定电压为2.5V，小灯泡正常发光时的电阻约为8Ω．（1）连接电路的过程中，开关必须是________的，闭合开关前，应将滑动变阻器的滑片滑到电阻________端（选填“最大”或“最小”）．（2）请用笔画线代替导线将图甲中的电路连接完整．（3）小芳正确连接好电路，闭合开关后，发现灯泡不发光，电流表指针几乎不动，电压表有示数且接近电源电压，产生这一现象的原因可能是灯泡________（选填“断路”或“短路”）．（4）实验过程中要测量小灯泡发光时，电流表的示数如图乙所示，则通过小灯泡的电流为________ A，小灯泡的额定功率为________ W．19.某同学要测量一个额定电压为2.5V的小灯泡的额定功率，电路图如图甲所示．使用的电源电压约为6V，滑动变阻器的规格是“5Ω2A”．（1）闭合开关前，滑动变阻器的滑片P应移至________（选填“a”或”b”）端．（2）该同学将滑片移至正确位置后，闭合开关，观察到电压表的示数如图乙所示，此时小灯泡两端的电压为________V．（3）为了能测出这个小灯泡的额定功率，请你写出一条改进措施：________．五、综合题20.在物理小组课外活动中，惠龙小组同学利用两段阻值不同的电热丝R1和R2，设计成高中低三档为的电热器，电路图如图所示，其中R1=2R2，在安全情况下，用三档分别给同一容器中质量相同的水加热（水均为沸腾）．（1）求R1的阻值是多少？（2）电热器用中温档工作时，水温升高8℃消耗的电能是多少？（3）结合表中信息，通过计算分析比较用高温档还是低温档更节能？答案解析部分一、单选题【解析】【解答】将电阻丝的两个断头接上后，接头处是两根导线相切，由于接触的部位较少，电阻较大，故A错误；因串联电路中各处的电流相等，所以，电阻丝上搭接处的电流与其他处的电流相等，故CD错误；由焦耳定律公式Q=I2Rt知，在电流、通电时间相同的情况下，电阻越大，产生的热量越多，温度越高，因此，电阻丝上搭接处电阻较大，造成局部过热，很快又会在搭接处烧断，故B正确．故选B．【分析】由焦耳定律知道，电流通过导体产生的热量跟电流的平方、电阻大小和通电时间成正比．电阻丝和其他地方的导线串联在电路中（通过的电流相等），通电时间是相同的，而电阻丝的接头处由于接触不良，电阻增大，电流产生的热量多，据此分析原因．2.【答案】C【解析】【解答】ABD、由电路图可知，灯泡L1与滑动变阻器串联后灯泡L2并联；∵并联电路中各支路独立工作、互不影响，∴滑片移动时，灯泡L2实际功率不变、亮暗不变，ABD不符合题意；C、将滑片向右移动时，接入电路中电阻变大，该支路的总电阻变大，∵I=U/R，且该支路两端的电压不变，∴该支路的电流变小，∵P=I2R，且灯泡的亮暗取决于实际功率的大小，∴灯泡L1的实际功率变小，灯泡变暗，C符合题意.故答案为：C.【分析】决定灯泡亮暗程度的物理量是灯泡的实际功率，滑片向右移动时，L1的实际功率变小，灯泡变暗.3.【答案】A【解析】【解答】用一个电阻烧水时消耗的总电能为：W= ，当电阻串联起来后，总电阻R1=2R，要使烧开同一壶水，则做功一样，即，则：= =2×6min=12min．故选A．【分析】两次烧水时所用的总电能相同，由串联后总电阻的变化可求出烧开水所用的时间．4.【答案】D【解析】【解答】解：A．2500r/kW•h表示的是电路中每消耗1kW•h的电能，转盘转2500圈，故A错误；B、电能表是测量电路中用电器消耗电能的仪器，故B错误；C、此电能表所在电路的最大电功率P=UI=220V×20A=4400W，故C错误D．因2500r/kW•h表示转盘转1圈，电路中消耗kW•h的电能，所以，电能表转盘转了5r消耗的电能：W= kW•h=0.002kW•h，电风扇的实际功率：P= = =0.1kW=100W，故D正确．故选D．【分析】（1）用电器消耗电能的多少用电能表测量；（2）利用P=UI可求得最大电功率；（3）2500r/kW•h表示的是电路中每消耗1kW•h的电能，转盘转2500圈，或者表示转盘转1圈，电路中消耗kW•h的电能，据此求出电能表转盘转了5r消耗的电能，再根据P= 求出电风扇的实际功率．【解析】解答：解：A、甲、乙两灯并联在电路中，电压相等．故A错误．B、两灯的额定电压相同，甲灯的额定功率比乙灯大，根据公式R= ，知甲灯的电阻比乙灯的小．故B 错误．C、加在两灯之间的电压相同，甲灯的功率比乙灯大，根据公式I= 知通过甲灯的电流比乙灯的大．故C正确．D、甲灯比乙灯亮，所以甲灯的功率比乙灯大，根据公式W=Pt可知，在相同时间内甲灯消耗的电能比乙灯多，但题中没有指出在相同时间内．故D错误．故选C．分析：白炽灯的亮度由灯的实际功率决定，灯的实际功率越大灯越亮．两灯并联在电路中，都正常发光，且甲灯比乙灯亮，所以两灯的额定电压相同，甲灯的额定功率比乙灯大．根据公式I= 判断两灯中电流的大小；根据公式R= 判断两灯电阻的大小．6.【答案】A【解析】【解答】解：根据图象可知，当甲灯泡两端电压为2V时，通过甲灯泡的电流为0.4A；因为串联电路处处电流相等，因此通过乙灯泡的电流也为0.4A；根据图象可知，此时乙灯泡两端电压为3V；乙灯泡消耗的功率：P=UI=3V×0.4A=1.2W．故选A．【分析】先根据图象读出甲灯两端电压为2V时通过甲的电流，然后根据串联电路电流规律并结合图象可知此时乙灯泡两端电压，再根据P=UI求出乙消耗的功率．7.【答案】C【解析】【解答】电动机是把电能转化为机械能的装置，是非纯电阻电路，所以它的线圈发热功率应该用,来计算，通过线圈的电流，所以.故答案为：C.【分析】对于电动机电路区分是纯电阻电路还是非纯电阻电路，可从从能量转化的角度理解：电能全部转化内能时，是纯电阻电路；电能转化为内能和其他能时，是非纯电阻电路．8.【答案】C【解析】【分析】两灯串联在电路中，则电流一定相等，根据P=I2R和灯泡的亮度可判断两灯泡电阻的大小，灯泡的亮暗取决于实际功率的大小，甲灯比乙灯亮，说明甲灯的实际功率大，则甲灯泡的电阻比乙大。

可编辑修改精选全文完整版九年级物理上学期新版沪科版：第十五章达标测试卷一、填空题(每空2分，共20分)1．繁忙的交通路口安装了很多交通灯，提醒每位市民要遵守交通规则，如图为某一路口的红灯、黄灯、绿灯设施，三只灯均标有“220 V100 W”，这套设备工作24 h耗电__________度。

(第1题) (第2题) (第3题) (第6题)2．如图所示电路，灯L1、L2串联接在9 V的电源两端，灯L1标有“6 V 6 W”，灯L2标有“6 V 3 W”，闭合开关，1 min内L2消耗的电能是________J(不计温度对灯泡电阻的影响)。

3．图中R1＝4 Ω，R2＝6 Ω，把它们并联在U＝3 V的电路中，通电30 s，则电阻R1消耗的电能为________J。

4．华为手机的超级快充充电器最大充电电流可达5 A，现有华为某一型号的电池，容量为4 200 mA·h(其中“mA”为电流的单位“毫安”，“h”为时间的单位“小时”)，假设充电器始终以最大充电电流充电，则把电池充满，只需要________min。

5．将一只“220 V100 W”的灯泡用输电线引到学校运动场，发现灯泡亮度较暗，测得灯泡的实际功率只有81 W，则输电线上消耗的功率约为________W。

6．如图所示的电路，当S1、S2都闭合时，R1的电功率为25 W，当把S2断开时，R1的电功率为4 W，则此时R2的电功率为________W。

7．下图是小明家电能表的表盘。

小明将家中所有其他用电器关闭，只让暖风机单独工作，观察到1 min内电能表指示灯闪烁了32次，它的实际功率是__________W。

(第7题) (第8题)(第9题) (第10题)8．有一种电工工具由一个小灯泡L和一个定值电阻R并联而成，通过L、R的电流跟其两端电压关系如图所示。

由图可得当小灯泡的实际功率为 1 W时，R消耗的电功率为________W。

9.如图所示电路，电源电压不变，定值电阻R0与滑动变阻器R串联。

第十五章《电能与电功率》单元测试试卷满分：100分时间：90分钟一、单选题（每小题3分，共21分）1．小灯泡L和定值电阻R接在如图甲所示的电路中，其两者的I-U关系图象如图乙所示，下列说法中正确的是（）A．图乙中曲线A表示电阻R的I-U关系图象B．当电源电压为4V时，电流表示数为0.5AC．当电源电压为4V时，小灯泡L的实际功率为1.6WD．如果将小灯泡L和电阻R串联接在电压为10V的电源两端，电路消耗的总功率为2W2．图甲所示的电路中，电源电压不变，R0为定值电阻，R为滑动变阻器。

闭合开关，滑片P移动过程中，电压表示数随滑动变阻器阻值变化的关系如图乙所示。

下列说法正确的是（）A．电源电压为5V B．R的最大阻值为20ΩC．R=10Ω时，其功率最大D．R=15Ω时，电路消耗的功率为1.8W3．现有“6V 3W”和“12V 6W”字样的甲、乙两只灯泡，不考虑灯丝电阻的变化，下列说法正确的是（）A．通电时间相同时，甲灯泡消耗的电能一定比乙灯泡少B．通电时间相同时，电流通过乙灯泡比甲灯泡做功一定快C．两只灯泡串联工作时，甲灯泡产生的热量一定比乙灯泡少D．两只灯泡并联工作时，干路中允许通过的最大电流为1A4．小林受穿戴式“智能体温计”（如图甲所示）的启发，设计了一个如图乙所示的体温计电路图，用电表示数大小反映温度高低，热敏电阻1R的阻值随温度的升高而增大，定值电阻2R起保护电路的作用。

下列分析正确的是（）R两端电压不变A．该电路中的电表是电流表B．温度变化时2C．温度升高时电路中电流变大D．温度降低时电路的总功率变大5．如图所示，电源电压保持不变，闭合开关S，滑动变阻器R2的滑片P，由最右端移到最左端，得到两电表示数的U-I图像。

有关说法正确的是（）A．电源电压为4V B．R1的阻值30ΩC．滑动变阻器R2的最大阻值20ΩD．电路总功率最大值1.2W6．标有“110V25W”“110V40W”、“36V40W”、“36V60W”四种规格的灯泡，若都在正常工作，其中最暗的灯是（）A．“36V60W”B．“110V40W”C．“36V40W”D．“110V25W”7．小明家半年前新装了一只电能表，现在表盘的示数如图，下列说法正确的是（）A．该电能表的标定电流为20AB．该电能表应接在50Hz的直流电路中使用C．小明家每消耗1度电，铝盘转动3000转D．小明家半年内的用电量是6335kW·h二、填空题（每空2分，共28分）8．如图甲所示电路中，电源电压恒定不变，小灯泡L标有“6V 0.3A”字样，电流表量程0~0.6A、电压表量程0~3V。

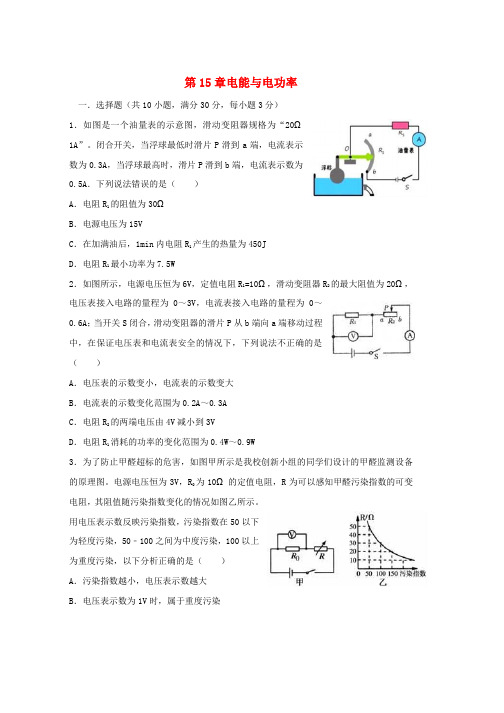

第15章电能与电功率一．选择题（共10小题，满分30分，每小题3分）1．如图是一个油量表的示意图，滑动变阻器规格为“20Ω1A”。

闭合开关，当浮球最低时滑片P滑到a端，电流表示数为0.3A，当浮球最高时，滑片P滑到b端，电流表示数为0.5A．下列说法错误的是（）A．电阻R1的阻值为30ΩB．电源电压为15VC．在加满油后，1min内电阻R1产生的热量为450JD．电阻R1最小功率为7.5W2．如图所示，电源电压恒为6V，定值电阻R1=10Ω，滑动变阻器R2的最大阻值为20Ω，电压表接入电路的量程为0～3V，电流表接入电路的量程为0～0.6A；当开关S闭合，滑动变阻器的滑片P从b端向a端移动过程中，在保证电压表和电流表安全的情况下，下列说法不正确的是（）A．电压表的示数变小，电流表的示数变大B．电流表的示数变化范围为0.2A～0.3AC．电阻R2的两端电压由4V减小到3VD．电阻R1消耗的功率的变化范围为0.4W～0.9W3．为了防止甲醛超标的危害，如图甲所示是我校创新小组的同学们设计的甲醛监测设备的原理图。

电源电压恒为3V，R0为10Ω的定值电阻，R为可以感知甲醛污染指数的可变电阻，其阻值随污染指数变化的情况如图乙所示。

用电压表示数反映污染指数，污染指数在50以下为轻度污染，50﹣100之间为中度污染，100以上为重度污染，以下分析正确的是（）A．污染指数越小，电压表示数越大B．电压表示数为1V时，属于重度污染C．污染指数越大，电路中消耗的总功率越小D．污染指数为50时，电压表的示数为2.5V和R2为两发热体电阻4．如图所示为保温电饭锅的电路示意图，R丝，S为温控开关，A、B两点接在稳压电源上，R1：R2=10：1，加热状态时电路的功率为1100W，则下列说法正确的是（）A．S断开时，两发热体R1、R2均发热是加热状态B．加热状态时10分钟消耗1.1×104J电能C．保温状态时R2的功率为110WD．保温状态时电路的总功率为100W5． LED灯是一种高效的节能光源，其核心元件是发光二极管。

九年级物理上册新版粤教沪版：第十五章章末2一、选择题1．初中物理九年级上粤沪版第15章卷2在国际单位制中，电功的单位是（）A．安培（A）B．欧姆（Ω）C．焦耳（J）D．瓦特（W）【考点】电功与电能．【分析】在国际单位制中，功的单位是焦耳，符号是J。

【解答】解：在国际单位制中，功的单位是焦耳，符号是J．安培是电流的单位；欧姆是电阻的单位；瓦特是功率的单位。

故选：C。

【点评】此题考查的是我们对常见物理量及其对应单位的记忆，属于基础题，容易解答。

2．初中物理九年级上粤沪版第15章卷2家庭生活中，下列估测符合事实的是（）A．家用彩电的电功率约为200WB．写字台台面的面积约为200cm2C．洗浴用水的水温约70℃D．正常人步行的速度约为5m/s【考点】温度；长度的估测；速度与物体运动；电功率的计算．【分析】由生活中的经验可知家庭常见物体的相关物理知识，分析各项则可得出正确答案。

【解答】A、家用电视机的电功率根据不同的型号功率一般在100W至300W间，故一般认为电视机功率约为200W，故A正确。

B、写字台面一般长为1.5m，宽0.5m，故面积约为7500cm2，故B错误。

C、洗浴时水的温度应接近人体温度，即在37℃左右，故C错误。

D、正常人步行的速度约为1m/s，故D错误。

故选：A。

【点评】对日常生活中的温度、质量、声音的强弱、电流等进行准确的估测，是要求初中学生掌握的一种基本能力，平时注意观察，结合所学知识多加思考，逐渐培养这方面能力。

3．初中物理九年级上粤沪版第15章卷2初中物理九年级上粤沪版第15章卷2下列说法错误的是（）A．发现有人触电时，应立即切断电源B．家用电器的金属外壳要接地C．1kW•h=3.6×106JD．家用电能表是用来测量用电器消耗电功率的仪表【考点】安全用电原则；电能表参数的理解与电能的求法．【分析】（1）发现有人触电时，首先切断电源或让触电者尽快脱离开电源，再实行救援措施；（2）将家用电器的金属外壳接地，当用电器漏电时，电流就通过地线，流入大地，防止触电事故的发生；（3）1kW=1000W；1h=3600s；（4）电能表是用来测量家用电器消耗电能多少的仪器。

沪粤版九年级物理上册第十五章：电能和电功率单元测试一、单选题（本大题共13小题）1.直接测量消耗电能的多少可以用（）A. 电能表B. 电压表C. 电流表D. 秒表2.家用电能表抄见数所用的单位是（）A. 千瓦B. 千瓦时C. 库仑D. 伏特3.以下用电器中，工作时能量转化的主要形式与其他三件不同的是（）A. 电风扇B. 电炉C. 电熨斗D. 电水壶4.如图所示的家用电器中，利用电流的热效应来工作的是（）A. 电视机B. 洗衣机C. 电风扇D. 电取暖器5.下列数据中，最接近实际情况的是（）A. 普通家用照明灯的工作电流约为2AB. 家用手电筒的额定功率约为200WC. 一节新干电池的电压约为D. 电饭锅加热煮饭时的功率约为100W6.李芳家的电能表上标着“”她用该电能表测家中用电器的功率：她仅让这个用电器工作，观察到电能表1 min内的转盘转了15转，则她测量的用电器的功率为( )A. 30 WB. 100 WC. 300 WD. 1800 W7.甲和乙两灯的额定电压均为6V，图中是甲、乙两灯的电流随其两端电压变化的图象，以下说法正确的是（）A. 将两灯并联在4V的电源两端,电路总功率为4WB. 将两灯串联,使其中一个灯泡正常发光,电源电压最大为9VC. 将两灯串联起来,并保证都发光且不被烧坏时,甲灯比乙灯亮D. 将两灯并联在6V的电源两端,干路电流为8.有两只分别标有”6V3W“和”9V 3W“的小灯泡L1、L2，不考虑温度对灯丝电阻的影响，下列说法正确的是（）A. 和正常工作时的电流一样大B. 和串联在一起同时使用时,两灯一样亮C. 和并联在一起同时使用时,两灯消耗的功率一样大D. 将串联在一个的电阻,接在电源电压为12V的电路中,也能正常发光9.小明用如图甲所示电路来测量额定电压为2.5V的小灯泡功率，电源电压恒为4.5V，小明从滑动变阻器接入电路中的阻值最大时开始记录数据，测得小灯泡的U-I图象如图乙所示。

沪粤版九年级物理上册第十五章 电能与电功率 同步练习一、单选题（本大题共10小题） 1. 家用电器已进入千家万户，下列家用电器中，主要用来将电能转化成机械能的是（ ）A. 电饭锅B. 电风扇C. 电褥子D. 电熨斗 2. 下列用电器中，利用电流热效应工作的是（ ）A. 电暖气B. 计算器C. 电视机D. 笔记本电脑3. 下列家用电器中 利用电流热效应的是A. 电风扇B. 电饭锅C. 电脑D. 电视机4. 如图所示电路，电源两端电压为6V 且保持不变，当只闭合开关S 1时，电流表的示数为0.5A ；只闭合开关S 2时，电流表的示数为0.2A ；只闭合S 3时，电流表的示数为0.6A ．下列说法错误的是（ ） A. 只断开开关 时,电流表的示数为 B. 电阻 ,C. 只闭合开关 时,电阻 消耗的电功率是D. 三个开关都闭合时,电流表的示数为 5. 下列有关物理量的估计，符合实际的是（ ）A. 家用电热壶工作时的功率约为25WB. 洗澡水的温度大约是C. 普通家用照明灯的工作电流约为D. 对人体安全的电压为56V6. 小萌在更换灯泡时发现灯泡上标有“220V 40W ”的字样。

下列说法中正确的是（ ）A. 该灯泡只能在220V 电压下工作B. 该灯泡的实际功率是40W 不变C. 该灯泡每秒消耗的电能是40WD. 该灯泡正常发光时的功率是40W7. 将规格为“6V 3W ”的灯L 1和规格为“6V 6W ”的灯L 2串联在电压为6V 的电路中，忽略灯丝电阻变化，则下列说法正确的是（ ） A. 与 灯丝电阻之比为1：2 B.灯与 灯实际功率之比为1：2 C. 两灯均不能正常发光,灯 更亮些 D. 两灯消耗的总功率为2W8. 如图所示的电路中，当开关S 断开，甲、乙两表为电流表时，示数之比I 甲：I 乙=3：5；当开关S 闭合，甲、乙两表为电压表时，则R 1与R 2消耗的功率之比P 1：P 2为（ ） A. 2：5 B. 5：2 C. 2：3 D. 3：29. 如图甲所示的电路中，电源电压保持不变，闭合开关S 后，滑片P 从b 端移动到a 端的过程中，电压表示数U 与电流表示数I 的关系图象如图乙所示，下列判断正确的是（ ）A. 电源电压为4VB. 电路总功率的最大值为C. 电功率的最小值为D. 的最大阻值为10.如图甲所示的电路中，当闭合开关后，两个电压表指针偏转均为图乙所示，则电阻R1和R2的功率之比为（）A. 4：1B. 5：1C. 1：4D. 1：5二、填空题（本大题共5小题）11.一个标着“220V 1100W”的电炉，正常工作时电阻丝的电阻为______Ω；当其两端电压为110V时，该电炉的实际功率为______W．（不计温度对电阻的影响）12.有一只小灯泡上标有“6V 3W”字样，若要把它接到9V电源上，为使其正常发光，应串联一个______Ω的电阻．若通电10s，整个电路电流所做的功为______J．13.标有“220V 40W”的灯泡甲和“220V 100W”的灯泡乙，其灯丝长短相同，可发现______灯泡的灯丝较粗；若将这两个灯泡串联在220V的电源上，则______灯泡更亮一些（以上两空选填“甲”或“乙”）。

九年级物理上册新版粤教沪版：第十五章章末1一、选择题1．初中物理九年级上粤沪版第15章卷1如图甲，R1为定值电阻，R2为滑动变阻器（允许通过的最大电流为5A）．图乙反映了开关由断开到闭合，再移动滑片P的过程中，ab两端电压U和通过的电流I之间的关系；图丙反映了滑动变阻器消耗的功率P与电流I之间的关系，则下列说法不正确的是（）A．电源电压为50VB．R1的阻值为5ΩC．当R2的功率为120W时，电路消耗的总功率为200WD．滑动变阻器连入阻值的范围为4～45Ω【考点】欧姆定律的应用；电功率的计算．【分析】由电路图可知，两电阻串联接入电路，ab两点间电压是滑动变阻器两端电压；由图乙所示图象求出电压与电流的对应值，由串联电路特点及欧姆定律列方程，可以求出电源电压与电阻R1的阻值；由图丙求出R2消耗的功率为120W时的电路电流，由P=UI求出电路消耗的总功率；根据滑动变阻器两端电压，由欧姆定律可以求出滑动变阻器接入电路的阻值范围。

【解答】A、由图乙所示图象可知：I=1A时U2=45V，I′=5A时U2′=25V，设电源电压是U，∵I=，∴电阻R1两端电压U1=IR1，由串联电路特点可知，U=U2+IR1，则U=45V+1A×R1；U=25V+5A×R1；解得：U=50V，R1=5Ω；故AB正确；C、由图丙可知，当R2的功率为120W时，电路电流为4A，则电路消耗的总功率P=UI=50V×4A=200W，故C正确；D、由图乙所示图象可知：I=1A时U2=45V，I′=5A时U2′=25V，∵I=，∴滑动变阻器接入电路的阻值R最大===45Ω，R最小===5Ω，则滑动变阻器接入电路的阻值范围是5Ω～45Ω，故D错误；本题选错误的，故选D。

【点评】本题是一道图象图，难度较大，分析清楚电路结构、由图象获取所需信息、熟练应用串联电路特点及欧姆定律、电功率公式即可正确解题。

2．初中物理九年级上粤沪版第15章卷1如图所示，是某电器内部的电路结构图，R1、R2为阻值相同的电热丝。

第15章电能与电功率单元测试班级姓名学号分数【满分：100分时间：45分钟】一．选择(共15小题,每小题3分,本大题共45分)1．下列家用电器中,功率最接近1kW的是( )A．台灯 B．液晶电视 C．笔记本电脑 D．空调【答案】D【解析】A．台灯的电功率在10～60W左右,所故A不符合题意；B．25寸液晶电视它的电功率在100～125W左右,故B不符合题意；C．笔记本的电功率在100～125W左右,故C不符合题意；D．空调的电功率在1000～1500W左右,故D符合题意。

选D。

2．关于电功和电功率说法不正确的是( )A．用电器消耗的电能越多,电功率越大B．功率是表示电流做功快慢的物理量C．单位时间内,电流做功越多,电功率越大D．千瓦时是电功的单位,千瓦是电功率的单位【答案】A【解析】A．电功率的大小与电能多少和通电时间都有关系,时间不确定,功率大小不能确定,故A不正确,A 符合题意；B．电功率是表示电流做功快慢的物理量,功率越大,做功越快,故B正确,B不符合题意；C．时间一定,电流做功越多,用电器功率越大,故C正确,C不符合题意；D．千瓦时也就是“度”是电功的单位,千瓦是电功率的单位,D正确,D不符合题意。

故选A。

3．可调节台灯的电路是由一只灯泡和一个电位器(滑动变阻器)串联组成的。

调节电位器的旋钮使灯由亮变暗的过程中,电路的总功率将( )A ．变小B ．变大C ．不变D ．无法确定 【答案】A【解析】灯泡变暗,电位器的电阻变大,总电阻变大,电压不变,所以总功率变小,故BCD 不符合题意,A 符合题意。

故选A 。

4．如图所示电路中,电源电压不变,开关S 由断开到闭合,下列说法正确的是( )A. 电路总电阻变大B. 电路总功率变小C. 电压表示数变小D. 电流表示数变大【答案】D【解析】电源电压不变,则各支路互不影响,故ABC 不符合题意,D 符合题意。

故选D 。

5．(多选)灯L 1和L 2分别标有“4V 8W”和“8V 32W”,把它们与“4A 10Ω”的滑动变阻器串联后接在12伏的电源上,如图所示,当滑片P 由b 向a 滑动时,若电阻不随温度变化,则( )A ．两灯都变亮,且一样亮B ．两灯都变亮,因为L 2的额定功率大,所以比L 1更亮C ．两灯都变亮,且L 1首先正常发光D ．两灯都变亮,且L 1可能先烧毁 【答案】ACD【解析】AB ．灯L 1的电阻22111(4)28U V R P W ===Ω,灯L 2的电阻22222(8)232U V R P W ===Ω,所以在串联电路中,因为电流相等,由P=I 2R 可知,两灯泡的实际功率相等,所以两灯泡一样亮；当滑片P 由b 向a 滑动时,滑动变阻器阻值变小,总电阻变小,电源电压不变,电路中电流变大,所以灯泡变亮,故A 符合题意,B不符合题意；CD ．因为L 1的额定功率小于L 2的额定功率,所以当滑片由b 向a 滑动时,L 1首先正常发光,也可能先烧毁,故CD 符合题意。
