喷淋系统安装施工工艺方案

第1篇一、工程概况1. 工程名称：XX工厂消防喷淋系统安装工程2. 工程地点：XX市XX区XX路XX号3. 工程规模：本工程涉及XX工厂消防喷淋系统的安装，包括喷头、管道、阀门、水泵、控制柜等设备的安装和调试。

4. 工程周期：预计施工周期为30天，具体时间根据现场实际情况调整。

二、施工准备1. 施工人员准备（1）项目经理1名，负责整个工程的组织、协调和管理工作。

（2）施工队长1名，负责现场施工的具体安排和执行。

（3）技术员2名，负责施工图纸的审核、技术指导和现场协调。

（4）施工人员若干，负责喷淋系统的安装、调试和验收。

2. 材料设备准备（1）喷头：根据消防规范和现场实际情况选择合适的喷头类型和规格。

（2）管道：采用符合消防规范的镀锌钢管或不锈钢管，规格根据设计要求确定。

（3）阀门：选用符合消防规范的阀门，如截止阀、球阀等。

（4）水泵：根据消防规范和现场实际情况选择合适的水泵类型和规格。

（5）控制柜：选用符合消防规范的电气控制柜，具备自动控制功能。

3. 施工工具准备（1）电焊机、切割机、扳手、螺丝刀等电工工具。

（2）卷尺、水平尺、角尺等测量工具。

（3）喷淋系统安装专用工具。

三、施工工艺1. 施工流程（1）现场勘查：了解现场情况，确定施工方案。

（2）材料设备进场：验收材料设备，确保符合要求。

（3）施工放线：根据设计图纸进行施工放线，确保管道走向正确。

（4）管道安装：按照设计要求进行管道安装，注意管道的水平和垂直度。

（5）阀门安装：按照设计要求进行阀门安装，确保阀门开启灵活。

（6）喷头安装：按照设计要求进行喷头安装，确保喷头安装牢固。

（7）水泵安装：按照设计要求进行水泵安装，确保水泵运行正常。

（8）控制柜安装：按照设计要求进行控制柜安装，确保控制柜功能正常。

（9）系统调试：对喷淋系统进行调试，确保系统运行正常。

（10）验收：完成施工后，进行系统验收，确保符合消防规范。

2. 施工要点（1）施工前，对施工人员进行技术交底，确保施工人员了解施工工艺和注意事项。

喷淋工程施工方案喷淋工程施工方案一、概述喷淋工程是指将管道系统与喷淋设备结合起来，通过高压泵将液体（例如水、溶液等）喷射到工业设备、建筑物等对象的特种工程。

本文将详细介绍喷淋工程的施工方案。

二、施工准备1.确定施工方案：根据工程的具体要求，制定喷淋工程的施工方案，包括施工时间、施工队伍、施工工艺等。

2.准备施工材料和设备：根据施工方案，准备好所需的施工材料和设备，包括喷淋管道、阀门、泵站、喷头等。

三、施工步骤1.安装管道系统：根据设计图纸和实际情况，安装喷淋管道系统。

首先，清理施工现场，确保没有杂物和障碍物。

然后，根据施工图纸进行定位，确定管道的走向和连接方式。

最后，安装管道系统，确保管道的牢固和密封性。

2.安装阀门和泵站：在管道系统中设置阀门和泵站，用于控制喷淋设备的供水和喷射。

根据设计要求，安装所需数量的阀门和泵站，确保其正常运行和可靠性。

3.安装喷头：根据设计要求，在管道系统中安装喷头。

喷头的安装位置必须经过严密的计算和测试，以确保喷淋效果的达到要求。

4.连接电气系统：喷淋设备通常需要电气控制系统的支持。

根据设计要求，连接相应的电气设备，确保其正常运行和安全性。

5.试运行和调试：在正式投入使用之前，进行试运行和调试。

检查管道系统的密封性和阀门的开关情况，测试泵站和喷头的工作状态，确保整个喷淋工程的正常运行。

四、安全措施1.施工现场应设置明显的安全警示标志，警示工人和他人注意施工现场的危险性。

2.严格遵守施工操作规程，正确使用施工设备和工具，防止安全事故的发生。

3.加强现场监督和管理，保证每个施工人员都具备相关的岗位培训和安全教育。

4.按照规定要求，穿戴安全防护装备，包括防护眼镜、手套、安全帽等。

五、施工质量控制1.严格按照设计图纸和规范要求施工，确保管道系统的布置和连接符合要求。

2.使用优质材料和设备，确保喷淋工程的质量和可靠性。

3.进行管道系统的压力测试和漏水检测，确保管道的密封性和安全性。

喷淋灭火系统主要施工方案及技术措施（一）施工工艺流程（二）系统材料要求（1）自动水灭火系统施工前对进场的管材、系统组件、设备及其它材料进行现场复验，合格并符合设计要求后才能施工。

主要进行外观和质量保证证件的查验。

（2）喷头、湿式报警阀、水泵接合器等主要系统组件和管件，应具备合格证、国家消防产品检验查测中心出具的检验报告。

（3）管材、管件检查：1）表面应无裂纹、缩孔、夹渣、折迭和重皮；2）镀锌钢管内外表面的镀锌层不应有脱落、锈蚀现象；3）螺纹密封面应完整、无损伤、无毛刺现象；4）法兰密封面应完整光洁，不应有毛刺及径向沟槽，螺纹法兰的螺纹应完整，无缺陨现象。

（4）喷头检查：1）喷头的型号、规格、公称动作温度标志应齐全并符合设计要求；2）喷头螺纹密封面应无损伤、毛刺、缺丝或断丝现象；3）闭式喷头应进行密封性能试验。

抽检按1%比例，试验压力为3.0MPa，试验时间为大于30min，无渗漏、无损伤为合格。

（5）阀门及附件检查：1）型号和规格应符合设计要求；2）阀门及其附件应配套齐全，不应有机械损伤和加工缺陷。

（6）报警阀及附件检查：1）报警阀应有商标、型号、规格标志，还应有水流方向的永久性标志；2）报警阀的阀瓣及操作系统应灵活，无卡涩现象，阀体内应清洁无异物；3）水力警铃的铃锤转动应灵活，无阻滞现象；4）报警阀应进行渗漏试验。

阀瓣处无渗漏为合格；5）水流指示器、压力开关、阀门限位等自动监测装置应有清晰的铭牌、产品说明书、水流指示器，还应具备水流指示方向永久性标志。

（三）管道支吊架要求（1）支吊架按图统一制作，下料采用切割机，打孔采用台钻，严禁使用气割。

所有支吊架先除锈防腐后安装。

（2）支吊架采用φ12金属膨胀螺栓固定牢固，支吊架最大间距应符合下表,:（3）同时支吊架还应满足：1）支吊架与喷头的距离大于300mm，与末端喷头的距离小于750mm；2）相邻喷头之间的支管设置不少于一个支吊架。

当喷头间距小于1.8m时，可不设支吊架，但支吊架的间距按不大于3.5m的要求施工。

喷淋系统安装施工工艺方案一、前期准备工作1.明确安装位置和范围：根据项目需求和设计要求确定喷淋系统的安装位置和范围，包括主体建筑物、设备、管道等。

2.准备安装所需材料和设备：根据设计要求和项目需求，准备喷淋系统所需的管道、接头、阀门、喷头、泵站、控制器等。

3.清理安装区域：清理安装区域的尘土和杂物，确保施工区域干净整洁。

二、安装施工步骤1.安装管道：根据设计要求，按照地面或者天花板的形状铺设管道，采用焊接、螺纹连接等方式连接管道。

确保管道的水平、垂直和平整。

2.安装接头和阀门：根据设计要求，将接头和阀门安装在管道上，确保连接牢固，不漏水。

3.安装泵站：根据设计要求，将泵站安装在合适的位置，确保振动小、运行平稳，且能满足喷淋系统的水泵需求。

4.安装喷头：根据设计要求，将喷头安装在需要喷淋的位置，调整喷头角度和喷雾范围，确保能够覆盖到全面或者特定区域。

5.安装控制器：根据设计要求，将控制器安装在合适的位置，连接电源和传感器，确保能够准确感测温度或者其他参数，并能够控制喷淋系统的开关和运行状态。

三、测试与调试1.系统测试：按照设计要求，对喷淋系统进行测试，包括泵站启动和停止、喷头喷水、喷淋范围等。

检查系统的运行是否正常，不漏水、不堵塞且喷淋均匀。

2.控制器测试：对控制器的功能进行测试，包括温度检测、传感器响应、报警等功能。

确保控制器能够准确感测并控制喷淋系统的运行状态。

四、安全措施1.施工期间需佩戴防护装备，包括安全帽、工作服、手套、眼镜等。

2.在施工过程中，严禁使用明火作业，禁止吸烟。

3.安装过程中应做好防水措施，确保管道和连接部位不漏水，以免造成漏电、设备损坏等问题。

4.各种设备和设施安装完毕后，应及时进行检查和试运行，确保安装质量、运行正常。

五、清理工作1.完工后清理施工现场，及时清除施工过程中产生的废弃物和杂物。

2.将使用过的材料和设备进行归类整理，并妥善保管。

3.检查整个喷淋系统的安装质量，确保每个连接部位牢固无漏水。

消防水喷淋系统安装施工工艺及施工方法一、工艺流程安装准备→干管安装→立管安装→喷洒分层干支管安装→系统辅助设备及管道附件安装→管道试压→管道冲洗→喷洒头支管安装（系统综合试压及冲洗）→节流装置安装→报警阀配件、喷洒头安装→系统通水调试。

二、施工方法1、喷洒管道安装（1）喷洒管道要求使用内外热镀锌钢管，系统管道连接应采用沟槽式连接。

直管段把几根连接在一起使用倒链安装，调直后，依次吊装，先吊装管道一端，待稳定后再吊起另一端。

（2）喷洒分层干支管安装管道分支预留口预制好，用丝接三通定位预留口，调直后，预留口加好丝堵。

管道穿变形缝时，应设置柔性短管。

穿墙体加设套管，采用不燃材料封堵。

（3）喷洒管道支架安装支吊架位置不妨碍喷头喷洒效果，管道支架、吊架和喷头支间的距离不小于300mm，与末端喷头支架的距离不大于750mm。

2、消防设备安装（1）水流指示器安装安装在每层的水平分支干管或某区域的分支干管上，水平立装，倾斜度不宜过大，保证叶片活动灵敏，水流指示器前后保持有5倍安装管径长度的直管段，安装时保证水流方向和指示器的箭头一致。

（2）消防水泵安装保证水泵不承受管道的重量，安装顺序为逆止阀，阀门依次与水泵紧牢。

与水泵相接配管的一片法兰线与阀门紧牢，用线坠试直找正，量出配管尺寸，配管先焊在法兰上，再把法兰松开，取下焊接，冷却后再与阀门连接好，最后再焊与配管相接的另一法兰。

（3）喷洒头安装喷洒头的两翼方向应成排统一安装，护口盘要紧贴吊顶，走廊单排的喷头两翼应横向安装。

3、喷洒管道试验（1）系统试验压力1.6MPa，稳压30min，目测管网无泄漏和变形，且压力降不大于0.05MPa为合格。

（2）管道冲洗：冲洗前将系统中的流量减压孔板过滤装置拆除，进行水冲洗试验，其冲洗强度应达到消防时最大设计流量，冲洗水质合格后再装好流量减压过滤装置（3）喷洒管道在管道试压、冲洗合格后要进行管道严密性试验，稳压24h，无泄漏为合格。

第1篇一、项目概述本项目为XX工厂消防系统喷淋施工项目，主要内容包括消防喷淋管道的安装、喷淋头的布置、消防水池及消防水泵房的建设等。

施工地点位于XX工厂内，施工时间为2023年X月至2023年X月。

为确保施工质量、安全、进度，特制定本施工方案。

二、施工准备1. 技术准备（1）熟悉施工图纸，了解消防喷淋系统的设计要求、施工规范及验收标准。

（2）组织施工人员学习消防喷淋系统的施工工艺、操作规程及注意事项。

（3）编制施工组织设计，明确施工流程、施工方法及质量保证措施。

2. 材料准备（1）消防喷淋管道：符合国家标准的镀锌钢管、无缝钢管、消防专用管等。

（2）消防喷淋头：符合国家标准的喷淋头、消防水枪等。

（3）阀门、三通、弯头等管道附件：符合国家标准的阀门、三通、弯头等。

（4）其他材料：消防管道支架、垫片、密封圈、膨胀节等。

3. 人员准备（1）成立施工项目组，明确各岗位人员职责。

（2）组织施工人员进行岗前培训，确保施工人员掌握消防喷淋系统的施工工艺及操作规程。

（3）安排专业技术人员负责施工过程中的技术指导及质量监督。

4. 施工设备准备（1）消防喷淋管道安装设备：切割机、弯管机、焊接机等。

（2）消防喷淋头安装设备：喷淋头安装工具、压力表、流量计等。

（3）其他设备：梯子、安全带、防护眼镜等。

三、施工工艺1. 消防喷淋管道安装（1）管道切割：根据设计图纸，采用切割机对消防喷淋管道进行切割。

（2）管道焊接：采用电弧焊或气焊对消防喷淋管道进行焊接，确保焊接质量。

（3）管道连接：将切割好的管道进行连接，连接方式有焊接、法兰连接等。

（4）管道固定：根据设计要求，将消防喷淋管道固定在支架上。

2. 消防喷淋头安装（1）定位：根据设计图纸，确定消防喷淋头的安装位置。

（2）安装：采用专用工具将消防喷淋头安装在管道上。

（3）测试：安装完成后，进行喷淋头测试，确保喷淋头工作正常。

3. 消防水池及消防水泵房建设（1）消防水池施工：按照设计图纸，进行消防水池的土建施工。

自动喷水灭火系统安装施工方法及及水措施自动喷水灭火系统的施工工艺流程：施工准备→干管安装→报警阀安装→立管安装→喷洒分层干、支管安装→喷洒头支管安装→管道试压→管道冲洗→减压装置安装→报警阀配件及其他组件安装、喷洒头安装→系统通水调试（一）施工准备1.根据现场情况对施工图进行复核，核对各管道的坐标，标高是否有交叉或排列位置不当的现象。

2.检查预埋和预留洞是否准确。

3.检查管道、管件、阀门、设备及组件是否符合设计要求和质量标准。

（二）干管安装1.管道材料及连接：自动喷水灭火系统的管道，工作压力≤1.20MPa 时，采用热镀锌钢管；工作压力>1.20MPa 时，采用热镀锌无缝钢管。

DN100 及以下采用丝扣连接，DN100 以上采用沟槽式卡箍连接。

无论何种连接方式，均不得减少管道的流通面积。

（1）螺纹连接的要求：管道应采用机械切割，切割面不得有飞边，毛刺。

加工的管子螺纹封面应完整、光滑，不得有缺丝或断丝，尺寸偏差应符合标准要求。

当管道变径时，应采用异径焊头；在管道变径处不得采用补芯。

如必须采用补芯时，三通上可用1 个，四通上不应超过2 个，大于DN50 的管道不得采用补芯。

螺纹连接的密封填料应均匀附着在管道的螺纹面上，拧紧螺纹时，不得将填料挤入管内。

如果填料采用麻丝时，应在附着在螺纹面加麻丝上涂抹白铅油，管道连接后清除麻头，并在接头处涂防锈漆。

（2）沟槽连接的要求：沟槽式管路连接系统是用压力响应式密封圈套入两连接钢管端部，两片卡件包裹密封圈并卡入钢管沟槽，上紧两圆头椭圆颈螺栓，实现钢管密封连接。

用电动滚槽机加工沟槽，沟槽宽度、深度按照生产厂家的要求进行加工。

喷洒干管用沟槽连接每根配管长度不宜超过6m，直管段可把几根连接在一起，使用倒链安装，但不宜过长。

2.管道穿过建筑物时的变形缝时，应设置柔性短管。

穿过墙体或楼板时应加设套管。

（三）管道支、吊架的安装1.管道支、吊架的最大允许间距主要是由所承受垂直方向载荷来决定，它应满足强度条件和刚度条件。

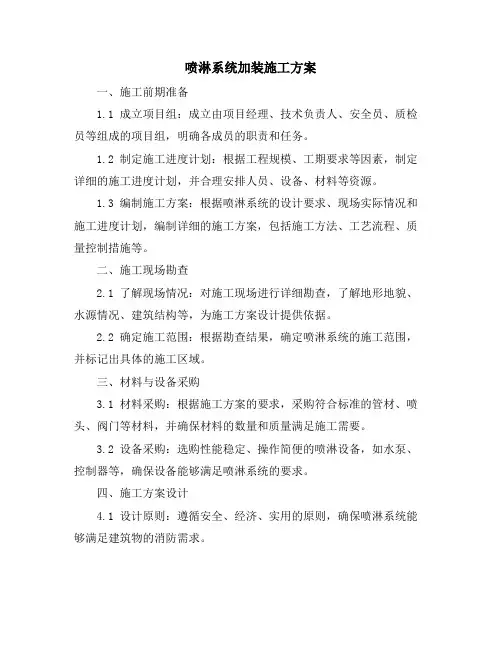

喷淋系统加装施工方案一、施工前期准备1.1 成立项目组：成立由项目经理、技术负责人、安全员、质检员等组成的项目组，明确各成员的职责和任务。

1.2 制定施工进度计划：根据工程规模、工期要求等因素，制定详细的施工进度计划，并合理安排人员、设备、材料等资源。

1.3 编制施工方案：根据喷淋系统的设计要求、现场实际情况和施工进度计划，编制详细的施工方案，包括施工方法、工艺流程、质量控制措施等。

二、施工现场勘查2.1 了解现场情况：对施工现场进行详细勘查，了解地形地貌、水源情况、建筑结构等，为施工方案设计提供依据。

2.2 确定施工范围：根据勘查结果，确定喷淋系统的施工范围，并标记出具体的施工区域。

三、材料与设备采购3.1 材料采购：根据施工方案的要求，采购符合标准的管材、喷头、阀门等材料，并确保材料的数量和质量满足施工需要。

3.2 设备采购：选购性能稳定、操作简便的喷淋设备，如水泵、控制器等，确保设备能够满足喷淋系统的要求。

四、施工方案设计4.1 设计原则：遵循安全、经济、实用的原则，确保喷淋系统能够满足建筑物的消防需求。

4.2 管道布置：根据现场勘查结果，设计合理的管道布置方案，确保管道走向、支架设置等符合规范要求。

4.3 喷头选型与布置：根据建筑物的结构和用途，选择适当的喷头类型和布置方式，确保喷淋系统的覆盖范围和灭火效果。

五、安全措施制定5.1 安全教育培训：对施工人员进行安全教育培训，提高他们的安全意识和操作技能。

5.2 施工现场安全管理：设置明显的安全警示标志，采取必要的安全防护措施，如安装防护网、设置警示灯等。

5.3 应急预案制定：制定详细的应急预案，包括火灾应急处理、设备故障应急处理等，确保在紧急情况下能够及时采取有效措施。

六、施工流程安排6.1 施工准备：清理施工现场，搭建临时设施，准备施工所需的材料和设备。

6.2 管道安装：按照施工方案的要求，进行管道的切割、连接、固定等工作，确保管道安装牢固、密封良好。

自动喷淋系统施工方案第一节自动喷淋系统施工方案1施工条件喷淋管道安装所需要的基准线已测定并标明。

各机电专业管道综合标高已制定完成，具备安装条件。

2施工流程准备施工→材料入场→放线定位→材料加工→主管路安装→管道试压、冲洗→支管安装→管道试压→阀门设备安装→系统灌水→功能试验→联动调试→验收。

3自动喷水灭火系统施工工艺1）设备材料要求⑴喷淋系统的水流指示器、信号阀等主要组件的规格型号参照发包方提出技术规范配置，配件齐全，铸造规矩，表面光洁无裂纹。

⑵喷洒头的规格、类型，动作温度应符合设计要求，外型规矩，丝扣完整，感温泡无破碎和松动。

⑶自动喷水系统采用镀锌钢管，管径≥100的沟槽连接，管径＜100的丝扣连接。

⑷管道的规格、压力等级、加工质量应符合设计要求。

⑸管道表面应无斑疤、裂纹、严重锈蚀等缺陷，管子的厚度均匀一致，圆度符合规范要求。

⑹消防专用装备应有产品说明书、及格证、消防局部的检测报告或使用答应证；资料应有材质单和及格证。

2）安装质量标准(1)丝扣连接：A、截管应符合下列要求：a)截管宜接纳锯床，不得接纳砂轮切割。

当接纳盘踞切割时其转速不宜大于800r/min。

b)当采用手工锯截管时，其锯面应垂直管轴心，并应加润滑剂油冷却、润滑也要用水冷却。

B、套丝应符合下列要求套丝应接纳自动套丝机或手工管螺纹铰板进行；套丝及应用润滑剂油润滑；圆锥型管螺纹应符合GB/T7206的要求，并应用标准螺纹规定检验.C、管端清理加工应符合下列要求：应用细锉将金属管真个毛边修光；应采用棉回丝和毛刷清除管端和螺纹内的油，水和金属切屑；管端、管螺纹清理加工后，应进行防腐、密封处理.⑵管道沟槽安装工艺2)将需要加工沟槽的钢管架设在滚槽机和滚槽机尾架上，用水平仪抄平，使钢管处于水平位置。

3)将钢管加工端断面紧贴滚槽机，使钢管中轴线与滚轮面垂直。

4)缓缓压下千斤顶，使上压轮贴紧钢管，开动滚槽机，使滚轮转动一周，此时注意观察钢管断面是否仍与滚槽机贴紧，如果未贴紧，应调整管子至水平。

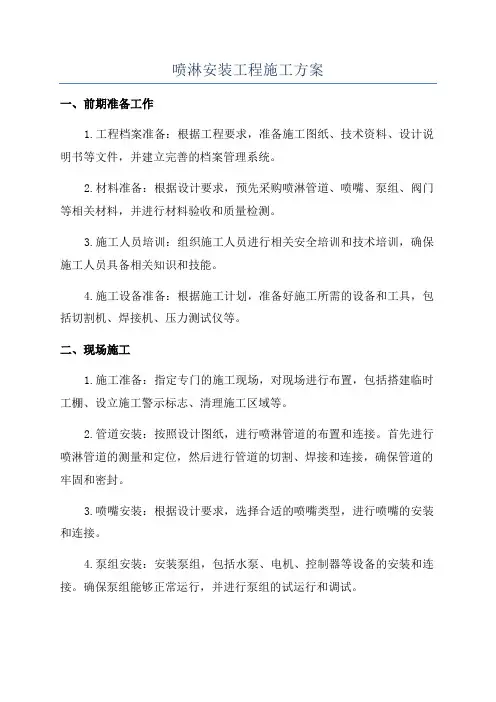

喷淋安装工程施工方案一、前期准备工作1.工程档案准备：根据工程要求，准备施工图纸、技术资料、设计说明书等文件，并建立完善的档案管理系统。

2.材料准备：根据设计要求，预先采购喷淋管道、喷嘴、泵组、阀门等相关材料，并进行材料验收和质量检测。

3.施工人员培训：组织施工人员进行相关安全培训和技术培训，确保施工人员具备相关知识和技能。

4.施工设备准备：根据施工计划，准备好施工所需的设备和工具，包括切割机、焊接机、压力测试仪等。

二、现场施工1.施工准备：指定专门的施工现场，对现场进行布置，包括搭建临时工棚、设立施工警示标志、清理施工区域等。

2.管道安装：按照设计图纸，进行喷淋管道的布置和连接。

首先进行喷淋管道的测量和定位，然后进行管道的切割、焊接和连接，确保管道的牢固和密封。

3.喷嘴安装：根据设计要求，选择合适的喷嘴类型，进行喷嘴的安装和连接。

4.泵组安装：安装泵组，包括水泵、电机、控制器等设备的安装和连接。

确保泵组能够正常运行，并进行泵组的试运行和调试。

5.阀门安装：安装阀门，包括控制阀、隔离阀、止回阀等。

确保阀门的操作灵活、可靠，并进行阀门的试运行和调试。

6.接口处理：根据实际情况，进行喷淋系统与电气系统、建筑结构等其他系统的接口处理，确保各系统能够正常协调运行。

7.压力测试：对喷淋系统进行压力测试，确保系统的耐压性能和工作稳定性。

按照压力测试方案进行测试，并记录测试结果。

8.试运行和调试：完成喷淋系统的安装后，进行试运行和调试。

通过调整喷嘴、阀门、泵组等设备，确保喷淋系统能够正常工作，并进行功能测试和调试。

9.安全保障：在施工过程中，要始终注意安全保障工作。

建立施工现场安全管理制度，加强施工人员的安全意识，确保施工过程中不发生事故。

三、施工验收1.施工质量检查：进行施工质量检查，对施工质量进行全面检查和评估。

检查内容包括管道连续性、喷嘴位置、阀门操作等。

2.规范操作记录：对施工过程进行规范记录，包括施工日志、操作记录、质量检查报告等。
