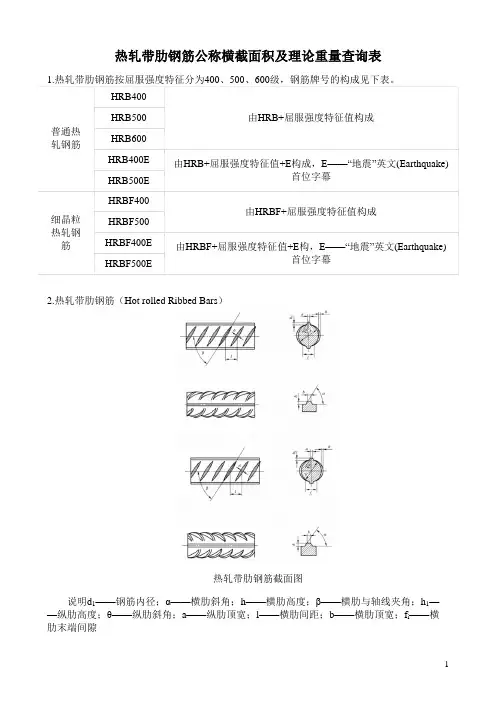

热轧带肋钢筋公称横截面积及理论重量查询表
2.热轧带肋钢筋（Hot rolled Ribbed Bars）
热轧带肋钢筋截面图
说明d1——钢筋内径；α——横肋斜角；h——横肋高度；β——横肋与轴线夹角；h1——纵肋高度；θ——纵肋斜角；a——纵肋顶宽；l——横肋间距；b——横肋顶宽；f i——横肋末端间隙
允许偏差及表面质量
1. 直条钢筋的弯曲度应不影响正常使用，每米弯曲度不大于4mm，总弯曲度不大于钢筋总长度的0.4%。
2. 钢筋端部应剪切正直，局部变形应不影响使用。
3. 钢筋应无有害的表面缺陷。
4.试样可使用钢丝刷清理，清理后的重量、尺寸、横截面面积和拉伸性能应符合要求，绣皮、表面不平整或氧化铁皮不作为拒收的理由。
5.当带有上一条规定的缺陷以外的表面缺陷的试样不符合拉伸性能或弯曲性能要求时，则认为这些缺陷是有害的。
重量偏差的测量
测量钢筋重量偏差时，试样应随机从不同根钢筋上截取，数量不少于5支，每支试样长度不少于500mm，长度应逐支测量，应精确到1mm。
测量试样总重量时，应精确到不大于总重量的1%。
钢筋实际重量与理论重量的偏差(%)按下式计算：
重量偏差={[试样实际总重量-(试样总长度×理论重量)]÷(试样总长度×理论重量)}×100。
《钢筋混凝土用钢第2部分：热轧带肋钢筋》GBT 1499.2-20183 术语和定义下列术语和定义适用于本文件。
3．1 普通热轧钢筋 hot rolled bars按热轧状态交货的钢筋。
3．2 细晶粒热轧钢筋 hot rolled bars of fine grains在热轧过程中，通过控轧和控冷工艺形成的细晶粒钢筋，其晶粒度为9级或更细。
3．3 带肋钢筋 ribbed bars横截面通常为圆形，且表面带肋的混凝土结构用钢材。
3．4 纵肋 longitudinal rib平行于钢筋轴线的均匀连续肋。
3．5 横肋 transverse rib与钢筋轴线不平行的其他肋。
3．6 月牙肋钢筋 crescent ribbed bars横肋的纵截面呈月牙形，且与纵肋不相交的钢筋。
3．7 公称直径 nominal diameter与钢筋的公称横截面积相等的圆的直径。
3．8 相对肋面积 specific projected rib area横肋在与钢筋轴线垂直平面上的投影面积与钢筋公称周长和横肋间距的乘积之比。
3．9 肋高 rib height测量从肋的最高点到芯部表面垂直于钢筋轴线的距离。
3．10 肋间距 rib spacing平行钢筋轴线测量的两相邻横肋中心间的距离。
3．11 特征值 characteristic value在无限多次的检验中，与某一规定概率所对应的分位值。
3．12 基圆 core钢筋横截面上不包括横肋和纵肋的横截面。
4 分类、牌号4．1 钢筋按屈服强度特征值分为400、500、600级。
4．2 钢筋牌号的构成及其含义见表1。
5 订货内容按本部分订货的合同至少应包括下列内容：a) 本部分编号；b) 产品名称；c) 钢筋牌号；d) 钢筋公称直径、长度及重量（或数量、或盘重）；e) 特殊要求。
6 尺寸、外形、重量及允许偏差6．1 公称直径范围钢筋的公称直径范围为6mm～50mm。
6．2 公称横截面面积与理论重量钢筋的公称横截面面积与理论重量列于表2。
GB1499《钢筋混凝土用热轧带肋钢筋》国家标准修订编制说明一．工作简况1．任务来源根据冶信标院[2002]062号文转发的国家标准制修定计划的要求，GB1499《钢筋混凝土用热轧带肋钢筋》列入国家标准修订计划。
标准修订的起草单位为：中冶集团建筑研究总院、首钢总公司、莱芜钢铁集团有限公司、冶金工业信息标准研究院、涟源钢铁集团公司、济南钢铁公司、昆明钢铁股份有限公司。
参加起草单位为宝钢集团上钢一厂、邢台钢铁股份公司。
2．工作简要过程标准修订计划下达后，标准主要起草单位于2002年8月召开了起草小组工作会议，对标准的修订内容进行了讨论，提出了修改意见。
在进行了较充分的前期调研和资料收集、整理、分析的基础上，标准起草小组于2004年8月提出标准修订草案，于2004年9月如开了“标准草案讨论会”，根据讨论会意见，对标准草案进行修改后，于2004年11月提出了“标准征求意见稿”，发至生产、使用、设计、科研等共60个单位广泛征求意见，至2004年底收到回函22份，回函意见130条。
2005年7月，主要就控轧细晶粒钢筋纳标问题召开了有冶金行业、建筑行业、混凝土建筑规范、钢筋焊接规范方面的专家会议，进行了深入研讨，与会专家一致同意将控轧细晶粒钢筋纳入标准，并建议余热处理钢筋不列入本标准。
根据专家会意见并对回函意见进行汇总处理后，于2005年9月提出了标准送审稿。
二．标准修订的原则本标准此次修订非等效采用国际标准ISO6935-2：1991《钢筋混凝土用钢第2部分：带肋钢筋》的基本框架，由于该国际标准目前正在修订，本稿参考了国际标准的修订稿“ISO/DIS6935-2（2005）”，并参考了其他国家同类标准的内容，同时充分考虑了我国钢筋生产和使用的经验和要求，对原标准的内容作了相应的修改和调整。
修订和调整的主要内容有：●适用范围增加了控轧细晶粒钢筋；●增加了控轧细晶粒钢筋HRBF335、HRBF400、HRBF500三种牌号；●取消内径偏差规定。

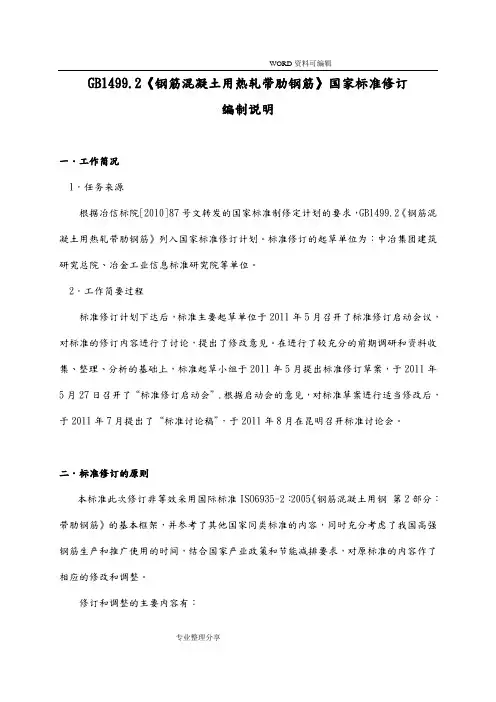

GB1499.2《钢筋混凝土用热轧带肋钢筋》国家标准修订编制说明一．工作简况1．任务来源根据冶信标院[2010]87号文转发的国家标准制修定计划的要求，GB1499.2《钢筋混凝土用热轧带肋钢筋》列入国家标准修订计划。
标准修订的起草单位为：中冶集团建筑研究总院、冶金工业信息标准研究院等单位。
2．工作简要过程标准修订计划下达后，标准主要起草单位于2011年5月召开了标准修订启动会议，对标准的修订内容进行了讨论，提出了修改意见。
在进行了较充分的前期调研和资料收集、整理、分析的基础上，标准起草小组于2011年5月提出标准修订草案，于2011年5月27日召开了“标准修订启动会”.根据启动会的意见，对标准草案进行适当修改后，于2011年7月提出了“标准讨论稿”，于2011年8月在昆明召开标准讨论会。
二．标准修订的原则本标准此次修订非等效采用国际标准ISO6935-2：2005《钢筋混凝土用钢第2部分：带肋钢筋》的基本框架，并参考了其他国家同类标准的内容，同时充分考虑了我国高强钢筋生产和推广使用的时间，结合国家产业政策和节能减排要求，对原标准的内容作了相应的修改和调整。
修订和调整的主要内容有：●取消了HRB335牌号，增加了HRB600牌号，拟增加HRB300；●增加8.3.4横肋末端间隙的测量方法；●对重量允许偏差进行了适当加严，明确重量偏差不允许复验；●增加反向弯曲试验频率，要求抗震钢筋进行反向弯曲试验；●对钢筋型式检验进行明确规定。
三．标准修订内容的说明1．标准名称及适用范围本标准仍旧适用于热轧钢筋、控轧细晶粒钢筋, ,故本标准仍称“钢筋混凝土用热轧带肋钢筋”。
2钢筋的分类和牌号2.1 取消了HRB335钢筋本次取消这个级别主要因为：（1）根据《钢铁产业调整和振兴规划》“（六）调整钢材品种结构，提高产品质量”中关于：“修改相关设计规范，淘汰强度335MPa及以下热轧带肋钢筋，加快推广使用强度400MPa及以上钢筋，促进建筑钢材的升级换代。

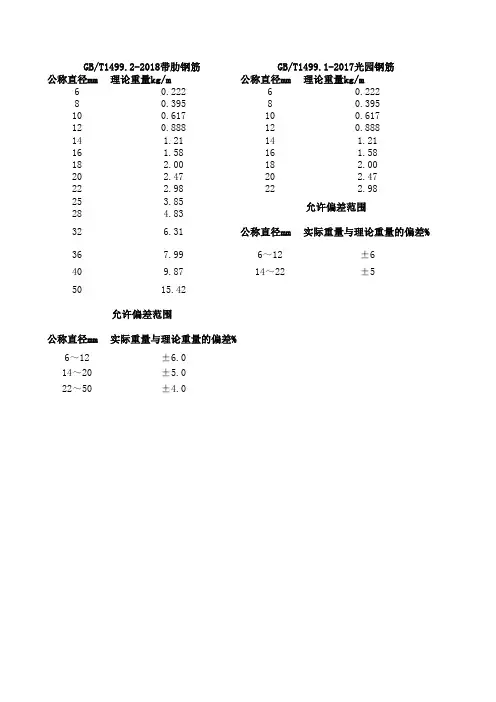

公称直径mm 理论重量kg/m公称直径mm 理论重量kg/m60.22260.22280.39580.395100.617100.617120.888120.88814 1.2114 1.2116 1.5816 1.5818 2.0018 2.0020 2.4720 2.4722 2.9822 2.9825 3.8528 4.8332 6.31公称直径mm实际重量与理论重量的偏差%367.996～12±6409.8714～22±55015.42公称直径mm实际重量与理论重量的偏差%6～12±6.014～20±5.022～50±4.0GB/T1499.2-2018带肋钢筋GB/T1499.1-2017光园钢筋允许偏差范围允许偏差范围12345试样总长度mm 试样总重量g 理论重量kg/m 重量偏差直径截面积4155801078.5415580序号屈服力最大力屈服强度拉伸强度132.445.6412.5286478580.5958747232.545.4413.8018844578.0494016序号标距断后距离最大力总延伸率1100118.5018.82100117.7818.1Agt最大力Fm总延伸率抗拉强度修约到5的方法：除以5进行四舍五入、然后再乘以5，表示就是=ROUND(A1/5,0)*5 修约到0.5、0.05、0.005……的方法，就是把上面的公式中四舍入带的位数改变，也就是0变为1、2、3……，也就是=ROUND(A1/5,1 修约到10的方法，就是上面公式里面的5改为10，也就是=ROUND(A1/10,0)*10强屈比＞1.25屈屈（标）比＜1.301.40 1.041.40 1.04A断后伸长率序号原始标距断后标距断后伸长率132.543.2533232.542.531以5，用EXCEL的公式来1/5,0)*5法，就是把上面的公式中四舍五……，也就是=ROUND(A1/5,1)*5式里面的5改为10，也就是0)*10。
GB/T 1499.2-2018修订
1、增加了冶炼方法的规定，即钢应采用转炉或电弧炉冶炼，必要时可采用炉外精炼；
2、取消了335MPa级钢筋，增加了600MPa级钢筋，形成了400MPa、500 MPa、600 MPa强度系列级别；
3、对长度允许偏差、弯曲度适当加严；对重量允许偏差进行了适当加严，明确重量偏差不允许复验；
4、增加了金相组织检验规定及配套的宏观金相、截面维氏硬度、微观组织检验方法；
5、同时修改了表面标志的规定。
6、增加金相组织检验要求及其配套检验方法，作为判定热轧钢筋和穿水钢筋的依据，可有效避免用穿水钢筋仿冒热轧钢筋；
7、加严尺寸和重量偏差规定并明确重量偏差不允许进行复验，对产品质量的进一步提高提供了重要保障。
一、牌号带E的钢筋反向弯曲试验作为“常规检验”
需增项，增加设备（钢筋反向弯曲试验机）
二、疲劳试验
需增项，增加设备（疲劳试验机）——规范：根据需方要求，可进行疲劳试验三、金相组织检验
需增项，增加材料（硝酸+酒精）——规范：如果供方能保证可不做检验
四、宏观金相、截面维氏硬度、微观组织
需增项，增加材料（硝酸+酒精）；增加设备（维氏硬度计、金相显微镜500×）。
螺纹钢及圆钢筋的重量表螺纹钢Φ9-0.499kg/mΦ10-0.617kg/mΦ12-0.888kg/mΦ14-1.21kg/mΦ16-1.58kg/mΦ18-2.00kg/mΦ20-2.47kg/mΦ22-2.98kg/mΦ25-3.85kg/mΦ28-4.83kg/mΦ32-6.31kg/mΦ40-9.87kg/m同圆钢具体算法可以采用直径除以10然后平方再乘以0.617kg/m也就是10mm直径钢筋的每米重量这样就可以算出任何直径的钢筋重量直径相同的螺纹钢圆钢带肋钢每米重量都相等所以只需要考虑直径就行了比如6mm钢每米重量就是0.6*0.6*0.617=0.222这就是6mm钢筋每米的重量了直径乘以直径乘0.006165(国家标准)商家默认标准:直径乘以直径乘0.00617其他:方钢 W=0.00785乘边长的平方扁钢：W＝0．00785×宽×厚钢板 W＝7．85×宽×厚钢管：W＝（外径-壁厚）×壁厚×0．02466渡锌类：W＝原理论重量×1．06钢筋规格重量表圆钢规格重量表规格截面面积重量（kg/m）Ф3.59.62 0.075Ф412.57 0.098Ф519.63 0.154Ф5.523.76 0.187Ф5.624.63 0.193Ф628.27 0.222Ф6.331.17 0.245Ф6.533.18 0.260Ф738.48 0.302Ф7.544.18 0.347Ф850.27 0.395Ф963.63 0.499Ф1078.54 0.617Ф1195.03 0.746Ф12113.10 0.888Ф13132.70 1.04Ф14153.90 1.21Ф15176.70 1.39Ф16201.10 1.58Ф17227.00 1.78Ф18254.50 2.00Ф19283.50 2.23Ф20314.20 2.47Ф21346.40 2.72Ф22380.10 2.98Ф24452.40 3.55Ф25490.90 3.85Ф26530.90 4.17Ф28615.80 4.83Ф30706.90 5.55Ф32804.20 6.31Ф34907.90 7.13工字钢规格重量表工字钢型号尺寸（mm）截面面积（cm2）重量（kg/m）高腿宽腹厚10 100 68 4.5 14.3 11.2 12 120 74 5.0 17.8 14.0 14 140 80 5.5 21.5 16.916 160 88 6.0 26.1 20.518 180 94 6.5 30.6 24.120A 200 100 7.0 35.5 27.920B 200 102 9.0 39.5 31.122A 220 110 7.5 42.0 33.022B 220 112 9.5 46.4 36.424A 240 116 8.0 47.7 37.424B 240 118 10.0 52.6 41.227A 270 122 8.5 54.6 42.827B 270 124 10.5 60.0 47.130A 300 126 9.0 61.2 48.030B 300 128 11.0 67.2 52.730C 300 130 13.0 73.4 57.436A 360 136 10.0 76.3 59.936B 360 138 12.0 83.5 65.636C 360 140 14.0 90.7 71.240A 400 142 10.5 86.1 67.640B 400 144 12.5 94.1 73.840C 400 146 14.5 102 80.1槽钢规格重量表槽钢型号尺寸截面面积（cm2）重量（kg/m）高腿长腰厚5 50 37 4.5 6.93 5.446.5 65 40 4.8 8.54 6.708 80 43 5.0 10.24 8.0410 100 48 5.3 12.74 10.0012 120 53 5.5 15.36 12.0614A 140 58 6.0 18.51 14.5314B 140 60 8.0 21.31 16.7316A 160 63 6.5 21.95 17.2316B 160 65 8.5 25.15 19.7420A 200 73 7.0 28.83 22.6320B 200 75 9.0 32.83 25.7730A 300 85 7.5 43.89 34.4530B 300 87 9.5 49.59 36.1630C 300 89 11.5 55.89 43.81最近学了很多钢筋图，然后猛然不知道钢筋的计算，现在自己总结一下给大家分享直径为d的钢筋的理论重量＝d^2/100*0.617=d^2X0.00617^2为平方，0.617为直径为10钢筋的理论重量，只需要记住10钢筋的理论重量即可！直径12及以下的保留三位小数；直径12以上的保留两位小数；保留时候6舍7入！用钢筋直径(mm)的平方乘以0.006170.617是圆10钢筋每米重量。
