BSL-3级生物安全实验室建设(案例)SICOLAB

ABSL-3、ABSL-4实验室设计建设、装修SICOLAB（解决方案）第二次世界大战结束后，美国出于其全球战略考虑，对各类致病微生物均表现出浓厚的研究兴趣。

然而在普通实验室进行致病微生物的研究不可避免的会发生实验室感染和泄漏事件。

为了防止这类事件的发生，在20世纪的五、六十年代，美国出现了最早的生物安全实验室。

随后其他国家，如前苏联、英国、法国、德国、日本、澳大利亚、瑞典、加拿大、西班牙、南非、加蓬、瑞士、荷兰、丹麦、新加坡、马来西亚等国也相继建造了不同级别的生物安全实验室。

其中美国、英国、法国、德国、俄罗斯、日本、澳大利亚、瑞典、加拿大、南非、加蓬和台湾等国家和地区均建有生物安全四级(Biosafety level4，BSL-4)实验室。

我国大陆生物安全实验室建设起步较晚，20世纪末陆续建设了一些规格较低的生物安全三级(Biosafety level3，BSL-3)实验室，使得SARS暴发后竟难以找到不经改造即可使用的合乎要求的BSL-3实验室。

SARS和高致病性禽流感的暴发使我国认识到了生物安全实验室在烈性传染病防控研究方面的重要意义，2004年我国先后颁布了《实验室生物安全通用要求》(GB19489-2004)，《生物安全实验室建筑技术规范》(GB-50346-2004)和国务院第424号令《病原微生物实验室生物安全管理条例》，使我国生物安全实验室的建设和管理走上了规范化和法制化轨道。

最近，国家又批准建设“国家动物疫病防控高级别生物安全实验室”等一批高级别生物安全实验设施，标志着我国生物安全实验室的建设将进入世界先进国家行列。

然而现阶段我国对高级别生物安全实验室(特别是BSL-4实验室)的设计建设、设备制造、运行管理、控制监测等方面的核心技术研究非常薄弱，关系列生物安全的关键设备、检测技术及相应标准和实验室的安全控制体系的研制、制定和建设几乎处于空白阶段，国内尚无BSL-4实验室的设计建设经验，严重制约了我国高级别生物安全实验室的建设和安全管理。

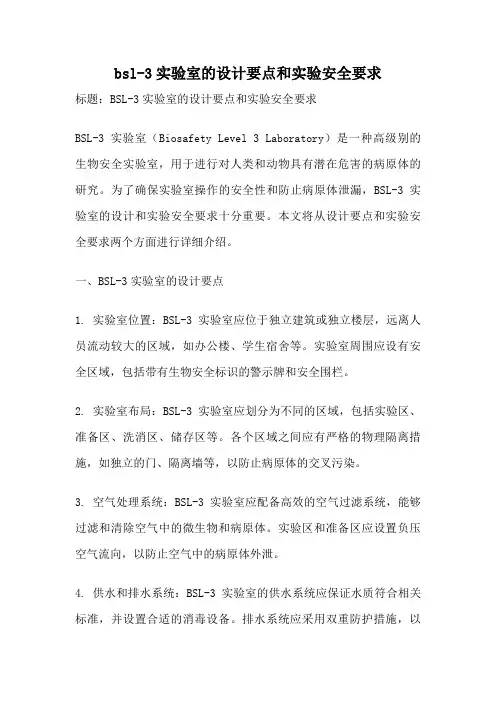

bsl-3实验室的设计要点和实验安全要求标题：BSL-3实验室的设计要点和实验安全要求BSL-3实验室（Biosafety Level 3 Laboratory）是一种高级别的生物安全实验室，用于进行对人类和动物具有潜在危害的病原体的研究。

为了确保实验室操作的安全性和防止病原体泄漏，BSL-3实验室的设计和实验安全要求十分重要。

本文将从设计要点和实验安全要求两个方面进行详细介绍。

一、BSL-3实验室的设计要点1. 实验室位置：BSL-3实验室应位于独立建筑或独立楼层，远离人员流动较大的区域，如办公楼、学生宿舍等。

实验室周围应设有安全区域，包括带有生物安全标识的警示牌和安全围栏。

2. 实验室布局：BSL-3实验室应划分为不同的区域，包括实验区、准备区、洗消区、储存区等。

各个区域之间应有严格的物理隔离措施，如独立的门、隔离墙等，以防止病原体的交叉污染。

3. 空气处理系统：BSL-3实验室应配备高效的空气过滤系统，能够过滤和清除空气中的微生物和病原体。

实验区和准备区应设置负压空气流向，以防止空气中的病原体外泄。

4. 供水和排水系统：BSL-3实验室的供水系统应保证水质符合相关标准，并设置合适的消毒设备。

排水系统应采用双重防护措施，以防止病原体通过污水外泄。

5. 实验设备和工具：BSL-3实验室应配备符合生物安全要求的实验设备和工具。

实验台面、操作台、洗消设备等应采用易清洁、耐腐蚀的材料，并定期进行消毒和维护。

二、BSL-3实验室的实验安全要求1. 人员培训：进入BSL-3实验室的人员必须接受相关的生物安全培训，了解实验室的安全操作规程、紧急处理措施和个人防护措施。

2. 个人防护装备：进入BSL-3实验室的人员必须佩戴符合标准的个人防护装备，包括防护服、手套、口罩、护目镜等，以防止病原体通过呼吸道、皮肤或黏膜传播。

3. 实验操作规程：BSL-3实验室应制定详细的实验操作规程，包括对病原体的处理、实验操作步骤、实验后的清洁和消毒等。

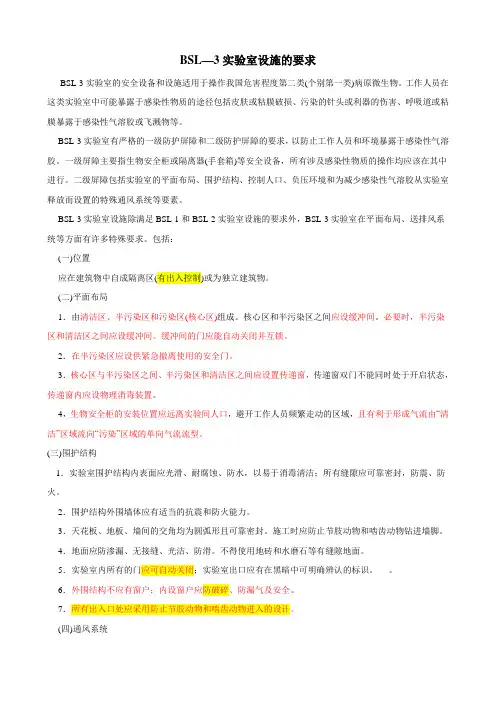

BSL—3实验室设施的要求BSL-3实验室的安全设备和设施适用于操作我国危害程度第二类(个别第一类)病原微生物。

工作人员在这类实验室中可能暴露于感染性物质的途径包括皮肤或粘膜破损、污染的针头或利器的伤害、呼吸道或粘膜暴露于感染性气溶胶或飞溅物等。

BSL-3实验室有严格的一级防护屏障和二级防护屏障的要求，以防止工作人员和环境暴露于感染性气溶胶。

一级屏障主要指生物安全柜或隔离器(手套箱)等安全设备，所有涉及感染性物质的操作均应该在其中进行。

二级屏障包括实验室的平面布局、围护结构、控制人口、负压环境和为减少感染性气溶胶从实验室释放而设置的特殊通风系统等要素。

BSL-3实验室设施除满足BSL-1和BSL-2实验室设施的要求外，BSL-3实验室在平面布局、送排风系统等方面有许多特殊要求。

包括：(一)位置应在建筑物中自成隔离区(有出入控制)或为独立建筑物。

(二)平面布局1．由清洁区、半污染区和污染区(核心区)组成。

核心区和半污染区之间应设缓冲间。

必要时，半污染区和清洁区之间应设缓冲间。

缓冲间的门应能自动关闭并互锁。

2．在半污染区应设供紧急撤离使用的安全门。

3．核心区与半污染区之间、半污染区和清洁区之间应设置传递窗，传递窗双门不能同时处于开启状态，传递窗内应设物理消毒装置。

4，生物安全柜的安装位置应远离实验间人口，避开工作人员频繁走动的区域，且有利于形成气流由“清洁”区域流向“污染”区域的单向气流流型。

(三)围护结构1．实验室围护结构内表面应光滑、耐腐蚀、防水，以易于消毒清洁；所有缝隙应可靠密封，防震、防火。

2．围护结构外围墙体应有适当的抗震和防火能力。

3．天花板、地板、墙间的交角均为圆弧形且可靠密封。

施工时应防止节肢动物和啮齿动物钻进墙脚。

4．地面应防渗漏、无接缝、光洁、防滑。

不得使用地砖和水磨石等有缝隙地面。

5．实验室内所有的门应可自动关闭；实验室出口应有在黑暗中可明确辨认的标识。

6．外围结构不应有窗户；内设窗户应防破碎、防漏气及安全。

ABSL-3、ABSL-4实验室设计建设、装修SICOLAB（解决方案）第二次世界大战结束后，美国出于其全球战略考虑，对各类致病微生物均表现出浓厚的研究兴趣。

然而在普通实验室进行致病微生物的研究不可避免的会发生实验室感染和泄漏事件。

为了防止这类事件的发生，在20世纪的五、六十年代，美国出现了最早的生物安全实验室。

随后其他国家，如前苏联、英国、法国、德国、日本、澳大利亚、瑞典、加拿大、西班牙、南非、加蓬、瑞士、荷兰、丹麦、新加坡、马来西亚等国也相继建造了不同级别的生物安全实验室。

其中美国、英国、法国、德国、俄罗斯、日本、澳大利亚、瑞典、加拿大、南非、加蓬和台湾等国家和地区均建有生物安全四级(Biosafety level4，BSL-4)实验室。

我国大陆生物安全实验室建设起步较晚，20世纪末陆续建设了一些规格较低的生物安全三级(Biosafety level3，BSL-3)实验室，使得SARS暴发后竟难以找到不经改造即可使用的合乎要求的BSL-3实验室。

SARS和高致病性禽流感的暴发使我国认识到了生物安全实验室在烈性传染病防控研究方面的重要意义，2004年我国先后颁布了《实验室生物安全通用要求》(GB19489-2004)，《生物安全实验室建筑技术规范》(GB-50346-2004)和国务院第424号令《病原微生物实验室生物安全管理条例》，使我国生物安全实验室的建设和管理走上了规范化和法制化轨道。

最近，国家又批准建设“国家动物疫病防控高级别生物安全实验室”等一批高级别生物安全实验设施，标志着我国生物安全实验室的建设将进入世界先进国家行列。

然而现阶段我国对高级别生物安全实验室(特别是BSL-4实验室)的设计建设、设备制造、运行管理、控制监测等方面的核心技术研究非常薄弱，关系列生物安全的关键设备、检测技术及相应标准和实验室的安全控制体系的研制、制定和建设几乎处于空白阶段，国内尚无BSL-4实验室的设计建设经验，严重制约了我国高级别生物安全实验室的建设和安全管理。

生物安全实验室的基本要求与建筑技术规范BSL-3实验室★一、生物安全实验室结构硬件软件病原体的防护水平BSL 4BSL 3BSL 2BSL 1__★★★★一级生物安全防护水平（BSL－1）★★★BSL－1 实验室★不需要特殊的一级和二级屏障、除需要洗手池外，依靠标准的微生物操作即可获得基本的防护水平。

二级生物安全防护水平（BSL－2）★★适合于从未知病原的人身上取血、体液和组织。

BSL－2实验室★必需在一级生物安全防护水平的基础上，增加生物安全柜、高压灭菌器等。

三级生物安全防护水平（BSL－3）★BSL－3实验室★中操作，如气密型气溶胶发生柜。

二级屏障包括实验室的控制入口和为减小感染性气溶胶从实验室释放的特殊通风系统。

四级生物安全防护水平（BSL－4）★★★柜或全身正压防护服能够把实验室工作人员与气溶胶化的感染性材料★一般是独立建筑物或具有复杂的、特殊的通风系统和防止活的微生物释放到环境中的污物处理系统与其它建筑完全隔离。

CDC biocontainment laboratory,Atlanta对BSL-2的应用和意义1.2.病原生物的危险等级分布种类危害等级Ⅳ危害等级III危害等级Ⅱ危害等级I 病毒185114219细菌311901真菌635寄生虫1232临床检验相关生物危险等级分布020406080100120140160180200病毒细菌真菌寄生虫一级二级三级四级人间传染的病原微生物名录类别合计病毒细菌真菌备注29——69104277145556——合计380160（6）15559对BSL-2的应用和意义1.2.3. 容易建容易通过4. 风险小，使用方便5. 节约6. 训练队伍，可应急二、生物安全实验室的建设《实验室生物安全通用要求》GB19489-2008《生物安全实验室建设技术规范》GB50346-2011★★★★★★能够造成实验室生物危害的主要因素BSL－1实验室的设施要求★应为安全运行以及清洁和维护提供充足的空间。

医疗器械微生物实验室装修建设方案-喜格随着医疗器械生产质量管理规范的实施，对无菌和植入类医疗器械的微生物实验室已做出相应要求，其中《医疗器械生产质量管理规范无菌医疗器械实施细则》和《医疗器械生产质量管理规范植入性医疗器械实施细则》中第八章监视和测量规定：生产企业应当建立符合要求并与生产产品相适应的无菌检验室。

但实际还包括阳性对照室、微生物限度检查室等，总体称之为微生物实验室更加符合实际。

目前医疗器械微生物实验室法规要求起步晚，依据不够细化，加之产品的复杂性，因此微生物实验室的规范化设计并不成熟，SICOLAB对微生物实验室的设计和布局进行初步探讨。

1.微生物实验室功能医疗器械的检验通常分为物理性能、化学性能、生物性能检验。

理化检验需要设置理化检验室或在相应工位设检验装置；生物性能检验，对其中的生物学评价检验，企业一般不设检验室，而是委托检测机构进行检测，而微生物检测按法规要求需自行建立微生物检验室。

微生物实验室应实现以下功能：(1)按照该产品的标准要求(引用GB/T14233.2方法或药典方法)，对产品进行无菌检验；(2)对洁净环境(空气、水、工艺用气、台面、手)进行微生物检验；(3)对原材料、半成品、成品的初始污染菌检测；(4)部分含药的医疗器械还需满足药品检验需要(无菌、微生物限度、抗生素效价的微生物检定)，如含药敷料、含有庆大霉素的骨水泥、药物涂层产品等；此外，部分产品标准规定需要进行细菌内毒素检查(如注射器、输液器等一次性使用无菌医疗器械产品，氧合器、血液透析器、冠脉支架系统等部分人工器官和植入物产品)该类检查虽不是微生物检查，但对检查环境有较高的要求的，操作间应设有紫外线灯，并有控制温度、湿度的设备。

应有书面操作规程，并有防止污染的措施。

2.微生物实验室设计要求SICOLAB微生物实验室设计包括以下几个方面：人员，培养基，菌种，设备，实验室的布局和运行，器具及工作服洗涤、存放要求，更衣流程。

SICOLAB理化实验室设计建设1.项目背景2.设计需求(1)实验室布局：实验室应包括不同功能区域，如化学试验区、物理实验区、仪器设备区等。

(2)实验室设备：选择适当的实验室设备，满足不同实验需求，包括通风设备、废气处理设备等。

(3)实验室环境：提供适宜的实验环境，如温度、湿度、光照等控制设备。

(4)实验室安全：考虑实验过程中的安全隐患，设计合理的安全通道、防爆措施等。

(5)实验室管理：考虑实验室的管理需求，包括实验数据记录、样品存储等。

3.设计过程(1)实验室布局设计：根据实验室的功能需求，设计合理的实验室布局，确保不同功能区域之间的流程顺畅，减少交叉污染的可能性。

(2)实验室设备选择：根据实验需求，选择适当的实验室设备，包括通风设备、废气处理设备、实验台、实验仪器等。

确保设备的品质和性能符合实验要求，并考虑设备的维护和更新问题。

(3)实验室环境控制：安装温度、湿度、光照等控制设备，确保实验环境的稳定性和可控性。

(4)实验室安全设计：设计合理的安全通道、紧急疏散通道，并设置安检设备、防爆措施等，确保实验室安全。

(5)实验室管理系统：根据企业的需求，设计实验室管理系统，包括实验数据记录、样品存储、实验设备管理等，提高实验室的管理效率和数据安全性。

4.建设结果通过设计和建设，SICOLAB理化实验室取得了良好的效果：(1)实验室布局合理，不同功能区域布局合理，减少了交叉污染的可能性。

(2)实验室设备齐全，满足了不同实验需求，提高了实验效率。

(3)实验室环境稳定，温度、湿度、光照等参数得到了良好的控制。

(4)实验室安全得到了有效保障，安全通道、防爆措施等设施完善。

(5)实验室管理系统有效提高了实验室的管理效率和数据安全性。

5.总结通过对SICOLAB理化实验室的设计和建设案例的分析，我们可以看到，科学合理的实验室设计和建设是实验室工作的重要保障。

针对实验室的需求，确定合适的布局和设备，合理管理实验室环境和安全，有助于提高实验室的研发效率和研究质量，确保实验过程的顺利进行。

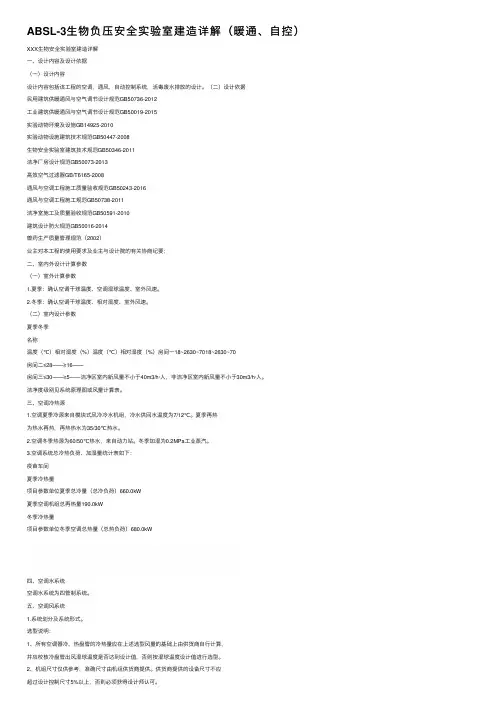

ABSL-3⽣物负压安全实验室建造详解（暖通、⾃控）XXX⽣物安全实验室建造详解⼀、设计内容及设计依据（⼀）设计内容设计内容包括该⼯程的空调，通风，⾃动控制系统，活毒废⽔排放的设计。

（⼆）设计依据民⽤建筑供暖通风与空⽓调节设计规范GB50736-2012⼯业建筑供暖通风与空⽓调节设计规范GB50019-2015实验动物环境及设施GB14925-2010实验动物设施建筑技术规范GB50447-2008⽣物安全实验室建筑技术规范GB50346-2011洁净⼚房设计规范GB50073-2013⾼效空⽓过滤器GB/T6165-2008通风与空调⼯程施⼯质量验收规范GB50243-2016通风与空调⼯程施⼯规范GB50738-2011洁净室施⼯及质量验收规范GB50591-2010建筑设计防⽕规范GB50016-2014兽药⽣产质量管理规范（2002）业主对本⼯程的使⽤要求及业主与设计院的有关协商纪要；⼆、室内外设计计算参数（⼀）室外计算参数1.夏季：确认空调⼲球温度、空调湿球温度、室外风速。

2.冬季：确认空调⼲球温度、相对湿度、室外风速。

（⼆）室内设计参数夏季冬季名称温度（℃）相对湿度（%）温度（℃）相对湿度（%）房间⼀18~2630~7018~2630~70房间⼆≤28——≥16——房间三≤30——≥5——洁净区室内新风量不⼩于40m3/h·⼈，⾮洁净区室内新风量不⼩于30m3/h·⼈。

洁净度级别见系统原理图或风量计算表。

三、空调冷热源1.空调夏季冷源来⾃模块式风冷冷⽔机组，冷⽔供回⽔温度为7/12℃。

夏季再热为热⽔再热，再热热⽔为35/30℃热⽔。

2.空调冬季热源为60/50℃热⽔，来⾃动⼒站。

冬季加湿为0.2MPa⼯业蒸汽。

3.空调系统总冷热负荷、加湿量统计表如下：疫苗车间夏季冷热量项⽬参数单位夏季总冷量（总冷负荷）660.0kW夏季空调机组总再热量190.0kW冬季冷热量项⽬参数单位冬季空调总热量（总热负荷）680.0kW四、空调⽔系统空调⽔系统为四管制系统。

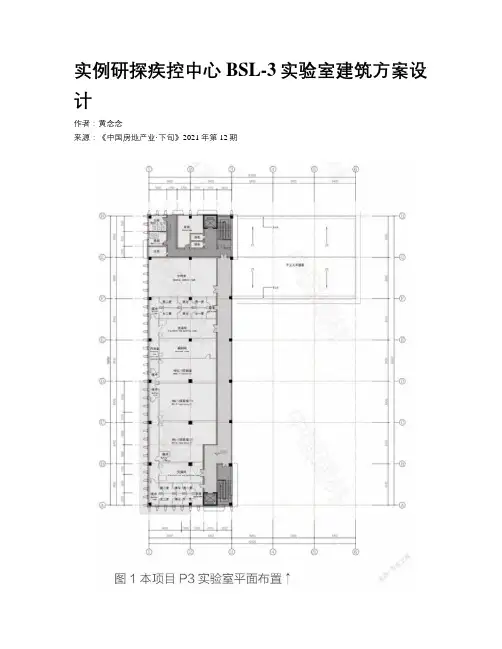

实例研探疾控中心BSL-3实验室建筑方案设计作者：***来源：《中国房地产业·下旬》2021年第12期【摘要】2020年初发生的新冠肺炎疫情是新中国成立以来在我国发生的传播速度最快、感染范围最广、防控难度最大的一次突发公共卫生事件。

虽经过全国人民的万众一心、艰苦努力，疫情防控形势持续向好，但是同时也暴露出我国重大疫情防控救治仍存在一些能力短板等问题。

为集中力量加强防控救治能力建设，补齐短板弱项，国家发展改革委、国家卫生健康委、国家中医药局制定的《公共卫生防控救治能力建设方案》中提出全面改善疾控机构设施设备条件，实现每省至少有一个达到生物安全三级（P3）水平的实验室，每个地级市至少有一个达到生物安全二级（P2）水平的实验室，具备传染病病原体、健康危害因素和国家卫生标准实施的检验检测能力。

【关键词】BSL-3实验室的重要性;实验室建筑方案设计思路【DOI】10.12334/j.issn.1002-8536.2021.36.0391、BSL-3实验室建设的重要性国际上根据危险度等级、传染病原的传染性和危害性，将生物实验室按照生物安全水平（Biosafety level，BSL）分为P1、P2、P3、P4四个等级，安全等级和严格等级从低到高。

BSL-3实验室即P3实验室，它是防护实验室，能够处理对人体、动植物或环境具有高度危险性、通过直接接触或气溶胶使人传染上严重甚至是知名的疾病，或对动植物和环境具有高度危害的致病因子。

以近两年的新冠病毒所致的疫情为例，P3实验室对于高致病原微生物的检测、诊断及研究能力在2020年由新冠病毒所致的疫情中发挥了十分重要的作用，正是钟南山院士团队使用P3实验室进行研究并成功分离出新冠病毒，并发展后续药物的研发、临床实验，从而有力支持了国家的疫情防治工作。

因此，加强P3实验室的建设能更有效地强化我国应对突发疫情的能力，为将来可能出现的新发疾病挑战做好准备。

2、结合实例研探P3实验室建筑方案设计江西省疾控中心组建于2002年，其前身为1953年建立的江西省卫生防疫站;当前的江西省疾控中心实验室的规模较小，且P3实验室、菌毒种保藏中心等多个重点实验室因条件有限而无法建设，为达到加强江西省重大疾病的监测分析、预报预警和应对处置、提高对爆发疫情、中毒及生物化学恐怖等突发公共卫生时间的处理和反应能力，大力提升江西省公共卫生服务水平等目标，江西省疾病预防控制中心于2021年9月开启江西省疾病预防控制中心迁建项目的招投标工作。

SICOLAB生物安全实验室建筑原则总体设计遵循隔离原则，独立建筑或完全隔离区域且远离公共场所和居住建筑。

对于生物安全实验室与公共场所和居住建筑的距离，一般来说，应考虑以下两方面问题：（1）相邻建筑对实验室安全构成危险：倾倒、救援、火灾等对实验室造成影响，我国标准规定高等级生物安全实验室所在建筑与外部相邻建筑的距离为外部建筑高度的1.2〜1.5倍。

（2）生物安全实验室对外部环境构成危险：主要来源于污染废弃物、污水、废气。

SICOLAB生物安全实验室结构原则（1）建筑结构设计特殊加强：按甲类建筑抗震设计，高于当地设防烈度一个级别；结构安全等级不低于一级（常规建筑为二级）。

（2）建筑本体：最好为钢筋混凝土结构，隔断直达楼板。

（3）双层墙体：外层为钢筋混凝土结构，内层为装配式镶板围护结构。

（4）基本结构模式：通常有三明治夹心式、多层夹心式、平层式等结构模式，以三明治夹心式为最佳选择。

三明治夹心式：上层———废气处理、气体、水供应，中层———实验室层，下层———污水处理层，符合上排气下排水的要求，应优先考虑。

多层夹心式：废气、废水管道穿过多层空间，存在安全隐患。

平层式：废气、废水平行排放，存在安全隐患。

SICOLAB生物安全实验室主实验室设立生物安全实验室核心是安全，为防止交叉污染，设立主实验室数量必须遵循以下原则：在同一个实验室的同一个独立安全区域（例如一个主实验室）只能开展一种高致病性病原微生物的实验活动。

在征得有关主管部门同意并按照规定彻底消毒灭菌后，也可在原主实验室内改变其微生物的研究种类，但不能同时从事两种以上病原微生物的研究。

SICOLAB生物安全实验室冗余设计高等级生物安全实验室在系统运行中必须保证实验室内的负压和压力梯度稳定，为防止任何一个误动作或故障的发生，在极短的时间内诊断故障和应急处理尤为重要。

系统容错技术是解决和提高实验室安全性和可靠性最有效的途径，其设计方法包括硬件冗余和软件冗余。

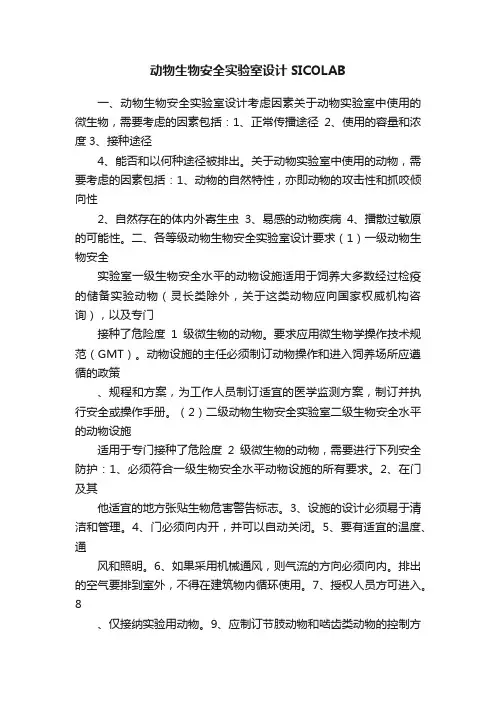

动物生物安全实验室设计SICOLAB一、动物生物安全实验室设计考虑因素关于动物实验室中使用的微生物，需要考虑的因素包括：1、正常传播途径2、使用的容量和浓度3、接种途径4、能否和以何种途径被排出。

关于动物实验室中使用的动物，需要考虑的因素包括：1、动物的自然特性，亦即动物的攻击性和抓咬倾向性2、自然存在的体内外寄生虫3、易感的动物疾病4、播散过敏原的可能性。

二、各等级动物生物安全实验室设计要求（1）一级动物生物安全实验室一级生物安全水平的动物设施适用于饲养大多数经过检疫的储备实验动物（灵长类除外，关于这类动物应向国家权威机构咨询），以及专门接种了危险度1级微生物的动物。

要求应用微生物学操作技术规范（GMT）。

动物设施的主任必须制订动物操作和进入饲养场所应遵循的政策、规程和方案，为工作人员制订适宜的医学监测方案，制订并执行安全或操作手册。

（2）二级动物生物安全实验室二级生物安全水平的动物设施适用于专门接种了危险度2级微生物的动物，需要进行下列安全防护：1、必须符合一级生物安全水平动物设施的所有要求。

2、在门及其他适宜的地方张贴生物危害警告标志。

3、设施的设计必须易于清洁和管理。

4、门必须向内开，并可以自动关闭。

5、要有适宜的温度、通风和照明。

6、如果采用机械通风，则气流的方向必须向内。

排出的空气要排到室外，不得在建筑物内循环使用。

7、授权人员方可进入。

8、仅接纳实验用动物。

9、应制订节肢动物和啮齿类动物的控制方案。

10、如有窗户，必须是安全、抗击碎的。

如果窗户可以打开，则必须安装防节肢动物的纱网。

11、使用后，工作表面应用有效的消毒剂来清除污染。

12、可能产生气溶胶的工作必须使用生物安全柜（Ⅰ级或Ⅱ级）或隔离箱，隔离箱要带有专用的供气和经HEPA过滤的排气装置。

13、动物设施的现场或附近备有高压灭菌器。

14、清理动物的垫料时必须尽量减少气溶胶和灰尘的产生。

15、所有废料和垫料在丢弃前必须先清除污染。

BSL —3 实验室设施的要求BSL-3 实验室的安全设备和设施适用于操作我国危害程度第二类(个别第一类 )病原微生物。

工作人员在这类实验室中可能暴露于感染性物质的途径包括皮肤或粘膜破损、污染的针头或利器的伤害、呼吸道或粘膜暴露于感染性气溶胶或飞溅物等。

BSL-3 实验室有严格的一级防护屏障和二级防护屏障的要求，以防止工作人员和环境暴露于感染性气溶胶。

一级屏障主要指生物安全柜或隔离器(手套箱 )等安全设备，所有涉及感染性物质的操作均应该在其中进行。

二级屏障包括实验室的平面布局、围护结构、控制人口、负压环境和为减少感染性气溶胶从实验室释放而设置的特殊通风系统等要素。

BSL-3 实验室设施除满足BSL-1 和 BSL-2 实验室设施的要求外，BSL-3 实验室在平面布局、送排风系统等方面有许多特殊要求。

包括：( 一)位置应在建筑物中自成隔离区(有出入控制 )或为独立建筑物。

( 二)平面布局1．由清洁区、半污染区和污染区(核心区 )组成。

核心区和半污染区之间应设缓冲间。

必要时，半污染区和清洁区之间应设缓冲间。

缓冲间的门应能自动关闭并互锁。

2．在半污染区应设供紧急撤离使用的安全门。

3．核心区与半污染区之间、半污染区和清洁区之间应设置传递窗，传递窗双门不能同时处于开启状态，传递窗内应设物理消毒装置。

4，生物安全柜的安装位置应远离实验间人口，避开工作人员频繁走动的区域，且有利于形成气流由“清洁”区域流向“污染”区域的单向气流流型。

(三 )围护结构1．实验室围护结构内表面应光滑、耐腐蚀、防水，以易于消毒清洁；所有缝隙应可靠密封，防震、防火。

2．围护结构外围墙体应有适当的抗震和防火能力。

3．天花板、地板、墙间的交角均为圆弧形且可靠密封。

施工时应防止节肢动物和啮齿动物钻进墙脚。

4．地面应防渗漏、无接缝、光洁、防滑。

不得使用地砖和水磨石等有缝隙地面。

5．实验室内所有的门应可自动关闭；实验室出口应有在黑暗中可明确辨认的标识。

我国在应对突发性公共卫生事件上缺乏检测诊断和有效防治体系的问题，显示了建设生物安全实验室的迫切性。

为使生物安全实验室建设做到安全、规范、经济、实用，我国于2004年9月1日起正式实施《生物安全实验室建筑技术规范》GB50346-2004，将生物安全实验室按危险度等级从低到高依次分为BSL-1，BSL-2，BSL-3，BSL-4级。

某院在危险度级别为3级的BSL-3生物安全实验室设计SICOLAB中，紧紧围绕保护操作人员、保护环境、保护样品这个中心进行方案优选，包括选址、按照工艺流程进行平面布局、人物流向确定、各专业方案优化等过程，最终实现建设项目使用功能和任务的要求。

1BSL-3生物安全实验室的场址选择为保证生物安全实验室周边环境和人的安全以及实验室自身安全不被外界环境所影响，含BSL-3实验室的新建项目选址应满足以下要求:1)项目建设地点应位于城市下风向，交通方便；2)离居民区较远，BSL-3实验室距公共场所和居住建筑至少20m；3)周边地区无畜禽养殖业；4)环境无污染、水质好。

2、BSL-3生物安全实验室的平面布置 SICOLAB2.1总体要求因BSL-3生物安全实验室对建筑结构、装饰、通风空调、给排水、电气及自控等要求较高，故工程造价较高、投资较大。

同时BSL-3实验室也是重要的污染危险区，对使用者专业水平和素质有严格要求，应尽量减少建筑面积，所以在满足建设规模的同时，无论从投资角度还是从安全性方面考虑，BSL-3实验室面积均不宜过大，主实验室一般2～3个房间即可，总面积在300～450m2，一般集中布置在综合实验楼的一个区域，单层建筑的BSL-3实验室宜设计在物流方便的一侧，多层建筑一般将BSL-3实验室设计在到达最少空的扩散，避免排风对实验室区域的污染。

发电机间、油炉间布置在厂区动力站内，距综合实验楼200m距离。

主体实验室设在建筑5层东端的相对独立区域，远离该楼层电梯、楼梯及其他公共区域，便于实验室内人员与外部的隔离。

BSL- 3 级生物安全实验室建设（案例） SI COLAB本工程选址于某市现代农业园区地块内。

该园区近靠高速公路，基础设施完善，通信系统完备，离居民区较远且环境优美。

根据使用要求，本地块内将建设BSL-3级生物安全实验室，拟进行高致病性病毒微生物的检测以及未知毒性的原微生物实验，如禽流感、口蹄疫、炭疽、结核病、狂犬病等。

根据有关统计资料表明，BSL-3级生物安全实验室事故感染率的30%是由气溶胶扩散引起的，因气溶胶的易生性，易散性，而且不易被人察觉，因此在BSL-3级生物安全实验室内必须采取严格的隔离预防措施。

SICOLAB其中在二级防护中，建筑隔离和空调系统设计是建设BSL-3级生物安全实验室的关键。

因此，设计中遇到的问题和难点集中体现在规划设计，特别是BSL-3级生物安全实验室(注：根据《生物安全实验室建筑技术规范》(GB50346-2004)规定按实验室所处理对象的生物危害程度和采取的防护措施，要求从低到高分为四级。

BSL-3为三级生物安全实验室，ABSL-3为三级动物生物安全实验室)设计上。

BSL-3级生物安全实验室座落于其中独立建造的实验楼中。

地上2层，地下1层。

建筑层高4.2m，实验室面积802m2;上部为设备管道层，下层为污水处理。

1、实验室总平面布置原则SICOLAB从事高危险生物实验的人员，特别是BSL-3级生物安全实验室工作人员每天都有可能接触到试验中产生的危害，即所谓的气溶胶aerosol,就是悬浮于介质中的粒径一般为0.001呵―100pm的固态、液态微小粒子形成的相对稳定的分散体系。

它主要通过呼吸道传播，具有最大的危险性。

实验工作人员承受着生存和死亡的心理和生理上的压力。

因此，在建筑规划设计中采用了低层分散式的建筑布置形式和园林式的环境设计理念，以营造出一种由里至外的内部空间环境与外部空间环境的交流，也就是通过透空连廊、透光幕墙、降低层数、拉开建筑间距等手段，将园林绿化、阳光等直接送到实验工作人员面前。

本工程选址于某市现代农业园区地块内。

该园区近靠高速公路，基础设施完善，通信系统完备，离居民区较远且环境优美。

根据使用要求，本地块内将建设BSL-3级生物安全实验室，拟进行高致病性病毒微生物的检测以及未知毒性的原微生物实验，如禽流感、口蹄疫、炭疽、结核病、狂犬病等。

根据有关统计资料表明，BSL-3级生物安全实验室事故感染率的30%是由气溶胶扩散引起的，因气溶胶的易生性，易散性，而且不易被人察觉，因此在BSL-3级生物安全实验室内必须采取严格的隔离预防措施。

SICOLAB其中在二级防护中，建筑隔离和空调系统设计是建设BSL-3级生物安全实验室的关键。

因此，设计中遇到的问题和难点集中体现在规划设计，特别是BSL-3级生物安全实验室（注:根据《生物安全实验室建筑技术规范》（GB50346-2004）规定按实验室所处理对象的生物危害程度和采取的防护措施，要求从低到高分为四级。

BSL-3为三级生物安全实验室，ABSL-3为三级动物生物安全实验室）设计上。

BSL-3级生物安全实验室座落于其中独立建造的实验楼中。

地上2层，地下1层。

建筑层高4.2m，实验室面积802m2;上部为设备管道层，下层为污水处理。

1、实验室总平面布置原则SICOLAB从事高危险生物实验的人员，特别是BSL-3级生物安全实验室工作人员每天都有可能接触到试验中产生的危害，即所谓的气溶胶aerosol，就是悬浮于介质中的粒径一般为0.001μm￣100μm的固态、液态微小粒子形成的相对稳定的分散体系。

它主要通过呼吸道传播，具有最大的危险性。

实验工作人员承受着生存和死亡的心理和生理上的压力。

因此，在建筑规划设计中采用了低层分散式的建筑布置形式和园林式的环境设计理念，以营造出一种由里至外的内部空间环境与外部空间环境的交流，也就是通过透空连廊、透光幕墙、降低层数、拉开建筑间距等手段，将园林绿化、阳光等直接送到实验工作人员面前。

以求得到封闭集中的布置形式无法给予的大自然的气息。

生物安全三级（BSL /ABSL-3）实验室给排水污染控制提要在实验室危险等级分级的定义中:生物安全三级实验室主要用于对人、畜有高度传染性的烈性传染病的研究和检测，其使用安全性至关重要。

本文根据某生物安全三级实验室工艺特点和使用要求，从如何有效实现污染控制的目的对生物安全三级实验室给水系统、废水系统和消防系统以及各系统管材和管线敷设的设计特点及需要注意的事项做一个论述和说明。

Abstract: In the definition of biology risk level for laboratory, BSL-3 Laboratory mainly used to research and inspect strongly infectious disease communicating human being and animal easily and quickly. It’s very important to put usage security of the laboratory on a high level. Based on its special process conditions, usage requirements of BSL-3 laboratory and purpose of how to realize contamination control efficiently, this article introduces key points of design and some factors need to be considered for supply water system, wastewater systems, fire systems, pipe materials and piping route for BSL-3 laboratory.关键词三级实验室给排水设计给水系统废水系统消防系统BSL-3 laboratory; Plumbing Design; Supply Water System; Wastewater systems; Fire Systems0引言：自2003年我国SARS疫情爆发以后，生物安全实验室的建设在我国取得长足的进步和快速的发展。

P3实验室生物应急预案SICOLAB常规ＢＳＬ－３实验室污染空气排出的流向为：室内空气→进风高效空气过滤器→末端高效空气过滤器→外环境；生物安全柜内空气→生物安全柜→高效空气过滤器→外环境。

（１）应急组织机构与人员。

生物安全实验室应设有安全部及应急抢救指挥部，安全部要有专人值班。

（２）预案响应程序。

一般的应急预案响应程序是：①发现事故者立即按警报示警；②安全部在接到报警后，根据事故大小迅速通知指挥部成员及各救援专业队伍前往事故现场；③通知停止事故现场及周围与应急救援无关的一切工作，疏散无关人员；④通知当地环保部门，在抢险、救援结束后立即进行事故现场的环境监测，将监测结果及时报告指挥部和地方环保部门。

（３）应急救援保障。

其内容包括落实应急救援组织与救援人员、按照任务分工做好物质器材储备、定期组织救援训练和演习、积极利用各种宣传手段进行应急救援知识教育和建立健全各项规章制度等。

（４）报警与通讯联络。

生物安全实验室救援信号应该使用电话报警和步话机，由指挥部向“指挥中心”发布救援信号，并采用有线广播向全“中心”广播。

（５）控制措施。

迅速撤离泄漏污染区人员至安全区，并进行隔离，严格限制出入，同时尽可能切断泄漏源，防止病原微生物进一步扩散。

（６）应急检测与防护措施。

如发现泄漏，应即时启动监测装置，明确泄露部位，便于减少泄漏或及时切断泄漏源。

实验室防护及试验人员受伤后的紧急救治措施应该按照不同实验室制定合理的救治措施。

（７）人员紧急撤离与疏散组织计划。

事故发生后应及时组织事故现场及邻近区域的人员疏散、撤离。

撤离计划应包括事故现场人员撤离和邻近人群疏散两部分。

（８）事故应急救援关闭程序与恢复措施。

当事故得到控制后，应迅速成立事故调查小组，开展事故调查，查明事故原因，总结经验教训与防范措施，并按事故报告程序逐级向上级主管部门报告。

（９）应急培训计划。

应急培训计划包括：对应急人员进行培训、确保合格者上岗；对应急预案的定期检查；进行公众通告测试的频度、程度及效果评价；对现场应急人员进行培训，更新安全宣传材料的频度和程度。

生物安全实验室规划建设要点SICOLAB 生物安全实验室是进行生物安全级别较高实验的关键场所，其规划设计需要符合国际生物安全标准和本国相关法律法规的要求，同时考虑实验人员的安全和实验室的可持续性。

以下是生物安全实验室规划设计方案的详细内容：
1、实验室的生物安全级别（BSL）：根据实验的生物危害性质和操作流程确定实验室的生物安全级别。

2、实验室的布局：实验室要分为清洁区、缓冲区和污染区，且应满足进出通道和物品流动的要求。

3、空气处理系统：实验室应设置HEPA过滤器和负压通风系统，以控制空气中的微生物和有害气体。

4、实验室门的设计：实验室门应满足双门或单门+气密门的要求，并设有自动门禁系统和紫外线灯杀菌系统。

5、实验室内的装备设施：实验室内的所有设备和装备应符合生物安全标准，防止微生物的泄漏和传播。

6、实验室的材料选择：实验室的材料应具有抗腐蚀性、耐腐蚀性和不产生静电等特性，防止材料对实验结果产生影响。

7、实验室的消毒清洁：实验室要定期消毒清洁，以保证实验室的洁净度和消除潜在的危害物质。

8、实验人员的培训：实验人员应接受相关的生物安全培训，了解实验室的规范操作流程和应急处理措施。
