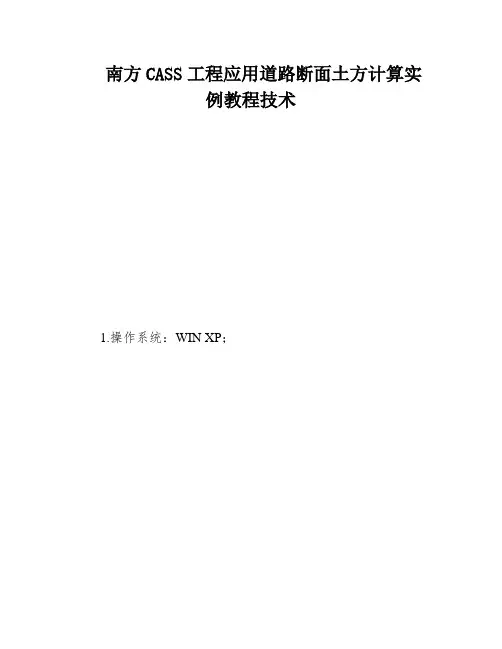

南方CASS工程应用道路断面土方计算实
例教程技术
1.操作系统：WIN XP；
- 【绘图处理】菜单——【展野外测点点号】，弹出“输入坐标数据文件名”对话框中，打开dgx.dat文件，展绘出测点点号；
- 【等高线】菜单——【建立DTM】，弹出“建立DTM”对话框中，“选择建立DTM方式”中单选“又数据文件生成”，“坐标数据文件名”中打开dgx.dat文件，“结果显示”中单选“显示建三角网结果”，单击【确定】完成DTM地建立；
- 【等高线】菜单——【绘制等高线】，弹出“绘制等值线”对话框，修改“等高距”为0.5米，“拟合方式”中单选“三次B样条拟合”，单击【确定】完成等高线地绘制；
- 【工程应用】菜单——【绘断面图】——【根据已知坐标】，弹出“断面线上取值”对话框，在“选择已知坐标获取方式”中单选“由数据文件生成”，在“坐标数据文件名”中打开dgx.dat文件，注意在“采样间距”中输入25米（该值可输入与横断面间距相同地数值，便于查看横断面个数及其中桩处地地面高程，并最终确定各里程处横断面地中桩设计高程），单击【确定】按钮；
3.在纵断面图中“拉坡”大致确定道路中桩设计高，使用pline多段线从纵断面图图左侧高程标尺1375米处，连接右侧高程标尺1380米处。
需要注意的是，在自动生成的各个里程处的横断面图中，必须有两条断面曲线，一条为原始地貌断面曲线（红色），一条为道路断面设计曲线（白色），并且两条曲线必须相交为闭合多边形才能进行土方量计算。
如果横断面图中桩两侧的地面断面曲线不够宽，无法与道路设计断面曲线相交形成闭合的多边形，土方量计算结果会不准确。

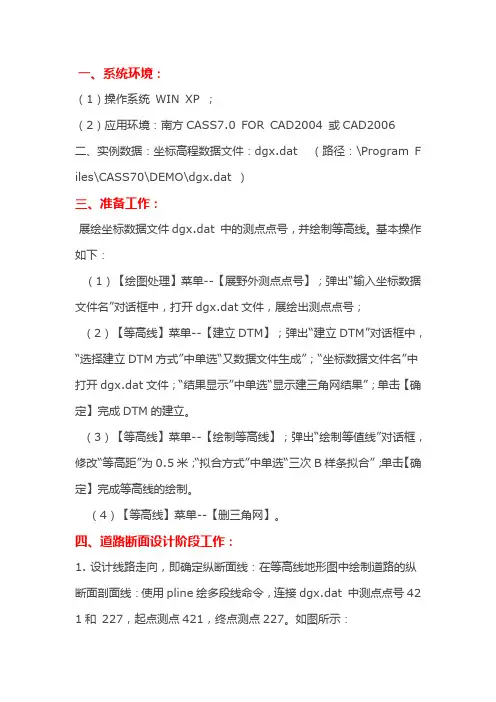

一、系统环境：（1）操作系统 WIN XP ；（2）应用环境：南方CASS7.0 FOR CAD2004 或CAD2006二、实例数据：坐标高程数据文件：dgx.dat（路径：\Program Fil es\CASS70\DEMO\dgx.dat ）三、准备工作：展绘坐标数据文件dgx.dat 中的测点点号，并绘制等高线。
基本操作如下：（1）【绘图处理】菜单--【展野外测点点号】；弹出“输入坐标数据文件名”对话框中，打开dgx.dat文件，展绘出测点点号；（2）【等高线】菜单--【建立DTM】；弹出“建立DTM”对话框中，“选择建立DTM方式”中单选“又数据文件生成”；“坐标数据文件名”中打开d gx.dat文件；“结果显示”中单选“显示建三角网结果”；单击【确定】完成DTM的建立。
（3）【等高线】菜单--【绘制等高线】；弹出“绘制等值线”对话框，修改“等高距”为0.5米；“拟合方式”中单选“三次B样条拟合”；单击【确定】完成等高线的绘制。
（4）【等高线】菜单--【删三角网】。
四、道路断面设计阶段工作：1.设计线路走向，即确定纵断面线：在等高线地形图中绘制道路的纵断面剖面线：使用pline绘多段线命令，连接dgx.dat 中测点点号421和 227，起点测点421，终点测点227。
如图所示：2. 绘制道路的纵断面图，以便下一步中确定“横断面设计文件”中的各个横断面的中桩设计高。
基本操作如下：【工程应用】菜单-【绘断面图】-【根据已知坐标】，弹出“断面线上取值”对话框，在“选择已知坐标获取方式”中单选“由数据文件生成”；在“坐标数据文件名”中打开dgx.dat文件；注意在“采样间距”中输入25米（该值可输入与横断面间距相同的数值，便于查看横断面个数及其中桩处的地面高程，并最终确定各里程处横断面的中桩设计高程）；单击【确定】按钮。
弹出“绘制纵断面图”对话框，在“断面图比例”中默认横向1：500；纵向1：100；在“断面图位置”中单击“···”按钮，用鼠标在绘图区空白处指定纵断面图左下角坐标，返回“绘制纵断面图”对话框后，单击【确定】按钮。
一、剖出开挖后断面1、绘图处理→展高程点，将准备好的开挖后的原始数据进行展高成点（数据文件要求格式是*.dat形式的哦）2、等高线→建立DTM，出现如图一所示的对话框，首先选择由数据文件生成，然后点击点击红色箭头所指处，加载开挖后原始数据文件（*.dat）图一3、等高线→绘制等高线，出现如图二所示的对话框，根据自己的作图要求进行调改。
图二4、在绘制好等高线的开挖后地形上合理选择一个纵断面线的位置（注意：绘制时候要用复合线）（1）工程应用→生成里程文件→由纵断面线生成→新建，然后选择你绘制好的纵断面线，出现如图三所以的图框，选择等分且处理结点，至于横断面间距、横断面左边长度和横断面右边长度根据自己的要求填好。
图三（2）工程应用→生成里程文件→由纵断面线生成→生成，点选纵断面线，出现如图四所示的图框。
高程点数据文件选择开挖后原始数据，生成的里程文件名点选2处自己命名后点击保存，里程文件对应的数据文件名点选3处自己命名后保存。
断面线插值间距和起始里程根据自己的要求填写。
图四（3）工程应用→断面法土方计算→场地断面，出现如图五所示的图框。
点击箭头1处，选择保存好的里程文件，横断面文件可以选择也可以选择，要是有横断面文件就进行选择，点击2处进行选择。
其余参数确定好后，点击确定。
出现如图六所示的图框，点击红色箭头处，选择你要展断面图的位置，其他参数根据自己的需求进行设置。
然后点击确定。
出现纵断面图，cass命令框中出现指定横断面起始位置，然后再cass中选择你要放置横断面的位置点击，横断面自动生成。
图五图六（4）工程应用→断面法土方计算→图面土方计算，框选已经展好的横断图，然后回车，cass命令框中提示制定土石方计算表的位置，在cass中点击要放置表的位置即可，但这是计算的是没有量的（此步骤是可以不用进行只是给一种方法而已）二、剖出开挖前纵断面，方法操作与剖出开挖后纵断面相同，提醒它们的纵断面线要是同一，图的比例尺要是相同的。
南方CASS道路断面法土方计算!道路断面法土方计算。
第一步：生成里程文件。
里程文件用离散的方法描述了实际地形。
接下来的所有工作都是在分析里程文件里的数据后才能完成的。
生成里程文件常用的有四种方法，点取菜单“工程应用”，在弹出的菜单里选“生成里程文件”，CASS 7.0提供了四种生成里程文件的方法，如图8-10：图8-10 生成里程文件菜单1．由纵断面生成在CASS 2008中综合了以前由图面生成和由纵断面生成两者的优点。
在生成的过程中充分体现灵活、直观、简捷的设计理念，将图纸设计的直观和计算机处理的快捷紧密结合在一起。
l 在使用生成里程文件之前，要事先用复合线绘制出纵断面线。
l 用鼠标点取“工程应用\生成里程文件\由纵断面生成\新建”。
l 屏幕提示：请选取纵断面线：用鼠标点取所绘纵断面线弹出如图8-11所示对话框：图8-11由纵断面生成里程文件对话框中桩点获取方式：结点表示结点上要有断面通过；等分表示从起点开始用相同的间距；等分且处理结点表示用相同的间距且要考虑不在整数间距上的结点。
横断面间距：两个断面之间的距离此处输入20横断面左边长度：输入大于0的任意值，此处输入15。
横断面右边长度：输入大于0的任意值，此处输入15。
选择其中的一种方式后则自动沿纵断面线生成横断面线。
如图8-12所示图8-12由纵断面生成横断面其他编辑功能用法如下：图8-13横断面线编辑命令添加：在现有基础上添加横断面线。
执行“添加”功能，命令行提示：选择纵断面线用鼠标选择纵断面线；输入横断面左边长度：(米) 20输入横断面右边长度：(米) 20选择获取中桩位置方式：(1)鼠标定点(2)输入里程<1> 1表示直接用鼠标在纵断面线上定点。
2表示输入线路加桩里程。
指定加桩位置：用鼠标定点或输入里程。
变长：可将图上横断面左右长度进行改变；执行“变长”功能，命令行提示：选择纵断面线：选择横断面线：选择对象：找到一个选择对象：输入横断面左边长度:(米) 21输入横断面右边长度:(米) 21，输入左右的目标长度后该断面变长。
CASS断面法计算土方量方法第一步：生成里程文件。
一般选择由纵断面生成，在生成前需要先用复合线划出道路的纵断面线（也就是用复合线把断面的中桩连起来）。
用鼠标点取“工程应用\生成里程文件\由纵断面生成”。
屏幕上弹出“输入断面里程数据文件名”的对话框，来选择断面里程数据文件。
这个文件将保存要生成的里程数据。
屏幕上弹出“输入坐标数据文件名”的对话框，来选择坐标数据文件。
这个文件是原始坐标数据文件，将用来生成里程数据。
屏幕提示：请选取纵断面线：用鼠标点取所绘的那条纵断面线屏幕提示：输入横断面间距：（米）<20.0>输入每两个横断面的间距。
断面间距默认值为20米。
可根据不同的地形条件选择，如果精度要求高可按（1至5）米任选。
屏幕提示：输入横断面线上点距：（米）<5.0>输入横断面上取样点的间距。
默认值为5米。
此值越小，单位长度的横断面线上取样次数越多，如果外业数据合理，这将导致生成的里程文件准确度增加。
但是，如果外业数据不足，单纯减小采样间距是没有实际意义的，只会增加里程文件的大小。
屏幕提示：输入带状区域的宽度：（米）<40.0>输入每个横断面的长度。
注意：每个横断面都被纵断面平分成两部分，左右相等均为给定值的一半。
系统自动根据上面几步给定的参数在图上绘出所有横断面线，同时生成每个横断面的里程数据，写入里程文件。
通常，用这种方法生成的里程文件都需要对断面重新进行编辑修改，以满足实际需要。
第二步：选择土方计算类型。
用鼠标点取“工程应用\断面法土方计算\道路断面”。
点击后弹出对话框，道路断面的初始参数都可以在这个对话框中进行设置的。
第三步：在上述对话框中给定计算参数。
选择里程文件：点击确定左边的按钮（上面有三点的），出现“选择里程文件名”的对话框。
选定第一步生成的里程文件。
把实际设计参数填入各相应的位置。
注意：单位均米。
点“确定”按钮后，屏幕提示：横向比例为1：<500>输入绘制断面图的横向比例纵向比例为1：<100>输入绘制断面图的纵向比例请输入隔多少里程绘一个标尺（米）<直接回车只在两侧绘标尺>系统根据上步给定的比例尺，在图上绘出道路的纵断面，然后提示：指定横断面图起始位置：指定土石方计算表左上角位置：至此，图上已绘出道路的纵断面图及每一个横断面图，并将土石方计算表绘制在指定的位置。
南方CASS道路断面法土方计算! 道路断面法土方计算。
第一步：生成里程文件。
里程文件用离散的方法描述了实际地形。
接下来的所有工作都是在分析里程文件里的数据后才能完成的。
生成里程文件常用的有四种方法，点取菜单“工程应用”，在弹出的菜单里选“生成里程文件”，CASS 7.0提供了四种生成里程文件的方法，如图8-10：图8-10 生成里程文件菜单1．由纵断面生成在CASS 2008中综合了以前由图面生成和由纵断面生成两者的优点。
在生成的过程中充分体现灵活、直观、简捷的设计理念，将图纸设计的直观和计算机处理的快捷紧密结合在一起。
l 在使用生成里程文件之前，要事先用复合线绘制出纵断面线。
l 用鼠标点取“工程应用\生成里程文件\由纵断面生成\新建”。
l 屏幕提示：请选取纵断面线：用鼠标点取所绘纵断面线弹出如图8-11所示对话框：图8-11由纵断面生成里程文件对话框中桩点获取方式：结点表示结点上要有断面通过；等分表示从起点开始用相同的间距；等分且处理结点表示用相同的间距且要考虑不在整数间距上的结点。
横断面间距：两个断面之间的距离此处输入20横断面左边长度：输入大于0的任意值，此处输入15。
横断面右边长度：输入大于0的任意值，此处输入15。
选择其中的一种方式后则自动沿纵断面线生成横断面线。
如图8-12所示图8-12由纵断面生成横断面其他编辑功能用法如下：图8-13横断面线编辑命令添加：在现有基础上添加横断面线。
执行“添加”功能，命令行提示：选择纵断面线用鼠标选择纵断面线；输入横断面左边长度：(米) 20输入横断面右边长度：(米) 20选择获取中桩位置方式： (1)鼠标定点 (2)输入里程 <1> 1表示直接用鼠标在纵断面线上定点。
2表示输入线路加桩里程。
指定加桩位置：用鼠标定点或输入里程。
变长：可将图上横断面左右长度进行改变；执行“变长”功能，命令行提示：选择纵断面线：选择横断面线：选择对象：找到一个选择对象：输入横断面左边长度:(米) 21输入横断面右边长度:(米) 21，输入左右的目标长度后该断面变长。
南方c a s s断面法计算土方量详细步骤及文件格式
-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
南方cass断面法计算土方量
1.首先要编辑好原地表的里程文件,在文本里编辑,之后保存成xxx.hdm格式，里程文件的格式为：
begin,5315:1 begin，桩号：编号
-10,6.803 左幅居中10米，高程6.803
-6,6.846
0,6.894
5,6.209
10,6.126
begin,5340:2
-10,6.889
-6,6.927
0,6.995
5,6.846
10,6.279
2、编辑道路设计参数文件。
可在工程应用-断面法土方计算-道路设计参数文件，在这里面可以编辑
3、编辑好后保存为xxx.txt格式。
4、在工程应用-断面法土方计算-道路断面，打开道路断面设计参数对话框，加载保存的里程文件和横断面设计文件。
5、确定生成横断面带帽图
6、在工程应用-断面法土方计算-图面土方计算（EXCLE）,框选所有横断面得填挖土石方表。
CASS断面法计算土方量方法第一步：生成里程文件。
一般选择由纵断面生成，在生成前需要先用复合线划出道路的纵断面线（也就是用复合线把断面的中桩连起来）。
用鼠标点取“工程应用\生成里程文件\由纵断面生成”。
屏幕上弹出“输入断面里程数据文件名”的对话框，来选择断面里程数据文件。
这个文件将保存要生成的里程数据。
屏幕上弹出“输入坐标数据文件名”的对话框，来选择坐标数据文件。
这个文件是原始坐标数据文件，将用来生成里程数据。
屏幕提示：请选取纵断面线：用鼠标点取所绘的那条纵断面线屏幕提示：输入横断面间距：（米）<20.0>输入每两个横断面的间距。
断面间距默认值为20米。
可根据不同的地形条件选择，如果精度要求高可按（1至5）米任选。
屏幕提示：输入横断面线上点距：（米）<5.0>输入横断面上取样点的间距。
默认值为5米。
此值越小，单位长度的横断面线上取样次数越多，如果外业数据合理，这将导致生成的里程文件准确度增加。
但是，如果外业数据不足，单纯减小采样间距是没有实际意义的，只会增加里程文件的大小。
屏幕提示：输入带状区域的宽度：（米）<40.0>输入每个横断面的长度。
注意：每个横断面都被纵断面平分成两部分，左右相等均为给定值的一半。
系统自动根据上面几步给定的参数在图上绘出所有横断面线，同时生成每个横断面的里程数据，写入里程文件。
通常，用这种方法生成的里程文件都需要对断面重新进行编辑修改，以满足实际需要。
第二步：选择土方计算类型。
用鼠标点取“工程应用\断面法土方计算\道路断面”。
点击后弹出对话框，道路断面的初始参数都可以在这个对话框中进行设置的。
第三步：在上述对话框中给定计算参数。
选择里程文件：点击确定左边的按钮（上面有三点的），出现“选择里程文件名”的对话框。
选定第一步生成的里程文件。
把实际设计参数填入各相应的位置。
注意：单位均米。
点“确定”按钮后，屏幕提示：横向比例为1：<500>输入绘制断面图的横向比例纵向比例为1：<100>输入绘制断面图的纵向比例请输入隔多少里程绘一个标尺（米）<直接回车只在两侧绘标尺>系统根据上步给定的比例尺，在图上绘出道路的纵断面，然后提示：指定横断面图起始位置：指定土石方计算表左上角位置：至此，图上已绘出道路的纵断面图及每一个横断面图，并将土石方计算表绘制在指定的位置。
一、系统环境：（1）操作系统WIN XP ；（2）应用环境：南方CASS7.0 FOR CAD2004 或CAD2006 二、实例数据：坐标高程数据文件：dgx.dat （路径：\Program F iles\CASS70\DEMO\dgx.dat ）三、准备工作：展绘坐标数据文件dgx.dat 中的测点点号，并绘制等高线。
基本操作如下：（1）【绘图处理】菜单--【展野外测点点号】；弹出“输入坐标数据文件名”对话框中，打开dgx.dat文件，展绘出测点点号；（2）【等高线】菜单--【建立DTM】；弹出“建立DTM”对话框中，“选择建立DTM方式”中单选“又数据文件生成”；“坐标数据文件名”中打开dgx.dat文件；“结果显示”中单选“显示建三角网结果”；单击【确定】完成DTM的建立。
（3）【等高线】菜单--【绘制等高线】；弹出“绘制等值线”对话框，修改“等高距”为0.5米；“拟合方式”中单选“三次B样条拟合”；单击【确定】完成等高线的绘制。
（4）【等高线】菜单--【删三角网】。
四、道路断面设计阶段工作：1. 设计线路走向，即确定纵断面线：在等高线地形图中绘制道路的纵断面剖面线：使用pline绘多段线命令，连接dgx.dat 中测点点号42 1和227，起点测点421，终点测点227。
如图所示：2. 绘制道路的纵断面图，以便下一步中确定“横断面设计文件”中的各个横断面的中桩设计高。
基本操作如下：【工程应用】菜单-【绘断面图】-【根据已知坐标】，弹出“断面线上取值”对话框，在“选择已知坐标获取方式”中单选“由数据文件生成”；在“坐标数据文件名”中打开dgx.dat文件；注意在“采样间距”中输入25米（该值可输入与横断面间距相同的数值，便于查看横断面个数及其中桩处的地面高程，并最终确定各里程处横断面的中桩设计高程）；单击【确定】按钮。
弹出“绘制纵断面图”对话框，在“断面图比例”中默认横向1：500；纵向1：100；在“断面图位置”中单击“···”按钮，用鼠标在绘图区空白处指定纵断面图左下角坐标，返回“绘制纵断面图”对话框后，单击【确定】按钮。
cass 道路土方计算CASS道路土方计算是一种常用的道路土方量计算方法，它基于道路的横断面图来计算土方量。
下面是关于CASS道路土方计算的详细说明：一、收集数据在开始计算之前，需要收集道路工程相关的地质和土壤参数数据，包括土壤类型、土壤的抗剪强度、倾角、含水量等。
这些数据将用于确定道路的土壤性质和工程特性，以便进行准确的土方量计算。
二、绘制道路横断面图根据道路工程的设计图纸或实地测量数据，绘制道路的横断面图。
横断面图应该包括道路的宽度、高度和地形等信息。
CASS软件中提供了绘制横断面图的工具，可以根据需要选择合适的工具进行绘制。
三、定义边坡利用CASS软件进行边坡的定义，包括边坡的起点和终点、边坡的倾角和高度等参数。
这些参数将用于计算道路的填方和挖方量。
根据土壤类型和工程要求，选择合适的边坡形式和参数，并根据横断面图上的信息进行定义。
四、进行土方计算在定义好边坡之后，利用CASS软件进行土方计算。
计算过程中，将横断面图分成若干个等宽的梯形或矩形，然后计算每个梯形或矩形的土方量。
最后将所有梯形或矩形的土方量相加，得到整个道路的土方量。
五、输出土方计算结果CASS软件可以将土方计算结果以表格或图形的形式输出。
输出的结果包括每个梯形或矩形的土方量、整个道路的土方量以及填方和挖方量的统计信息。
根据需要选择输出结果的格式和内容。
总之，CASS道路土方计算是一种基于横断面图的土方量计算方法，它通过绘制横断面图、定义边坡和进行土方计算等步骤来得到准确的土方量数据。
在进行道路工程设计和施工时，CASS道路土方计算可以为填方和挖方量的估算提供重要的参考依据，有助于提高道路工程的设计质量和施工效率。
南方cass实用操作指南2—道路设计断面土石方计算
1.展开高程点，编辑道路中心线，新建生成道路里程文件
2.工程应用，断面法土方计算，道路设计参数文件，输入参数，另存为道路设计参数文件。
确定设计道路的横断面相关参数，横断面设计文件格式为“断面序号，H=中桩设计高程，ZI=1:左坡度，YI=1:右坡度,ZW=左宽,YW=右宽，A=横坡率，ZC=左超高，YC=右超高，ZTG=左单坡限高,YTG=右单坡限高,ZWH=左坡间宽,YWH=右坡间宽,ZI2=1:左二级坡度,YI2=1:右二级坡度,ZSL=左碎落台宽,YSL=右碎落台宽,ZWG=左边沟上宽,YWG=右边沟上宽,ZDG=左边沟下宽,YDG=右边沟下宽,ZHG=左边沟高,YHG=右边沟高,END（下一行）”注意：以END作为结束标志。
3断面法土方计算，道路断面，导入上述里程文件和道路参数文件
3.得到设计断面
4.编辑设计断面为符合现场实际的场地断面，修改参数
5.断面法土方计算，图面土方计算，全选断面图，点击空白界面
6.断面法土方计算，图面土方计算（Excel），点击空白界面导出为数据。
南方cass断面法计算土方量详细步骤与文件格式
南方 cass断面法计算土方量
1.首先要编辑好原地表的里程文件 ,在文本里编辑 ,之后保存成
xxx.hdm 格式，里程文件的格式为：
begin,5315:1 begin，桩号：编号
-10,6.803 左幅居中10米，高程 6.803
-6,6.846
0,6.894
5,6.209
10,6.126
begin,5340:2
-10,6.889
-6,6.927
0,6.995
5,6.846
10,6.279
2、编辑道路设计参数文件。
可在工程应用-断面法土方计算-道路设计
参数文件，在这里面可以编辑
3、编辑好后保存为xxx.txt 格式。
4、在工程应用-断面法土方计算-道路断面，打开道路断面设计参数对
话框，加载保存的里程文件和横断面设计文件。
5、确定生成横断面带帽图
6、在工程应用 -断面法土方计算 -图面土方计算（ EXCLE）,框选所有横
断面得填挖土石方表。
一、系统环境：1操作系统WIN XP ；2应用环境：南方FOR CAD2004 或CAD2006二、实例数据：坐标高程数据文件：路径：\Program Files\CAS S70\DEMO\三、准备工作：展绘坐标数据文件中的测点点号,并绘制等高线;基本操作如下：1绘图处理菜单--展野外测点点号；弹出“输入坐标数据文件名”对话框中,打开文件,展绘出测点点号；2等高线菜单--建立DTM；弹出“建立DTM”对话框中,“选择建立D TM方式”中单选“又数据文件生成”；“坐标数据文件名”中打开文件；“结果显示”中单选“显示建三角网结果”；单击确定完成DTM的建立; 3等高线菜单--绘制等高线；弹出“绘制等值线”对话框,修改“等高距”为米；“拟合方式”中单选“三次B样条拟合”；单击确定完成等高线的绘制;4等高线菜单--删三角网;四、道路断面设计阶段工作：1. 设计线路走向,即确定纵断面线：在等高线地形图中绘制道路的纵断面剖面线：使用pline绘多段线命令,连接中测点点号421和227,起点测点421,终点测点227;如图所示：2. 绘制道路的纵断面图,以便下一步中确定“横断面设计文件”中的各个横断面的中桩设计高;基本操作如下：工程应用菜单-绘断面图-根据已知坐标,弹出“断面线上取值”对话框,在“选择已知坐标获取方式”中单选“由数据文件生成”；在“坐标数据文件名”中打开文件；注意在“采样间距”中输入25米该值可输入与横断面间距相同的数值,便于查看横断面个数及其中桩处的地面高程,并最终确定各里程处横断面的中桩设计高程；单击确定按钮;弹出“绘制纵断面图”对话框,在“断面图比例”中默认横向1：50 0；纵向1：100；在“断面图位置”中单击“···”按钮,用鼠标在绘图区空白处指定纵断面图左下角坐标,返回“绘制纵断面图”对话框后,单击确定按钮;3.在纵断面图中“拉坡”大致确定道路中桩设计高：使用pline多段线从纵断面图图左侧高程标尺5米处,连接右侧高程标尺0米处;如图所示：图中红色曲线即为道路地面断面,白色直线为人工绘制的道路设计断面,每隔25米处有横断面的中桩地面高程,并可大致判断各里程处横断面的中桩设计高程,该纵断面按25米的间距有6个横断面;4. 确定设计道路的横断面相关参数,须编辑“横断面设计文件”可打开CASS安装目录中Program Files\CASS70\DEMO\ 查看“横断面设计文件”的数据格式,各个参数的具体说明请参阅CASS用户手册;现在我们需要编辑本实例中的6个横断面的设计参数,此例编辑的“横断面设计文件”如下：1,H=,I=1:1,W=5,A=,WG=,HG=2,H=,I=1:1,W=5,A=,WG=,HG=3,H=,I=1:1,W=5,A=,WG=,HG=4,H=,I=1:1,W=5,A=,WG=,HG=5,H=,I=1:1,W=5,A=,WG=,HG=6,H=,I=1:1,W=5,A=,WG=,HG=END各位朋友可将以上道路的横断面设计参数复制下来,并保存在Program Files\CASS70\DEMO\ 下,文件名为“横断面设计文件.tx t ”,以便学习本实例的朋友调用;“横断面设计文件.txt ”文件格式说明：以上文件定义了6个横断面的中线桩设计高,坡比和宽度等参数; 其中,每行的顺序号为横断面的序号,可以看到有6个横断面,每行内的H=表示道路横断断面设计高程,I=表示横断面左右侧的横坡比,W=表示道路设计宽度,A=表示道路设计横坡率,WG=表示道路两侧的沟宽,HG表示道路两侧的沟高,文件最后以END 标记文件结束;其他道路设计参数的具体说明请参考C ASS帮助文档的参考手册;｛相关提示：“横断面设计文件”可以使用工程应用菜单-断面法土方计算-道路设计参数文件,调用MS Office 中的EXCEL电子表格程序进行编辑较为直观且简便,但由于很多朋友都用Cass破解版,或者Cass版本与EXCEL 版本之间的兼容性问题,而程序无法正常弹出电子表格界面的编辑窗口;所以,本例采用了直接编辑横断面设计文件.TXT文本文件的方法;｝五、生成道路纵断面和横断面,并计算道路断面土方量：1. 工程应用菜单-生成里程文件-由纵断面线生成-新建,鼠标选中等高线地形图中绘制的纵断面设计线,在弹出“由纵断面线生成里程文件”的对话框中：在“中桩点获取方式”下单选“等分”；“横断面间距”输入25 米；“横断面左边长度”和“横断面右边长度”均输入15米；点击确定按钮后,纵断面线上会自动生成指定间距和宽度的多条横断面设计线红色,如下图：｛相关提示：横断面中桩点获取的三种方式1“等分”：只在纵断面线等间距处生成横断线；1“结点”：只在纵断面线多段线的转折点处生成横断线；3“等分且处理节点”：在等间距和转折点处均生成横断线；当在纵断面线上自动生成的横断线不符合实际需求时,可使用工程应用菜单-生成里程文件-由纵断面线生成下的子命令添加、边长、剪切、设计对横断面线进行编辑和修改,具体操作请参阅Cass用户手册｝2.工程应用菜单-生成里程文件-由纵断面线生成-生成,鼠标选中等高线地形图中绘制的纵断面设计线,弹出“生成里程文件”对话框中：在“高程点数据文件名”下,指定地形坐标高程数据文件；如：\Pro gram Files\CASS70\DEMO\在“生成的里程文件名”下,指定里程文件名为“里程文件.hdm ",并保存在默认目录DEMO下；如：\Program Files\CASS70\DEMO\里程文件.hdm在“里程文件对应的数据文件名”下,指定里程文件对应的数据文件名为“里程文件对应数据.dat ”,并保存在默认目录DEMO下；如：\P rogram Files\CASS70\DEMO\里程文件对应数据.dat在“断面线插值间距”默认为5 米,“起始里程”默认为0 ;此处插值间距为设置各横断面线上高程的插值间距；点击“确定”按钮后,系统自动在各个横断面设计线上生成对应的里程注记;如图：3.工程应用菜单-断面法土方计算-道路断面,在弹出的“断面设计参数”对话框中：在“选择里程文件”下,指定上一步中生成的“里程文件.hdm "；如：\Program Files\CASS70\DEMO\里程文件.hdm；在“横断面设计文件”下,指定本例在“四、道路断面设计阶段工作”中保存的“横断面设计文件.txt ”；如：\Program Files\CASS70\D EMO\横断面设计文件.txt ”然后,只须在“道路参数”中,输入“中桩设计高程”为6,“路宽”为5；其他默认；在“绘图参数”中,设置各个横断面图的纵横向比例尺、横断面图的间距等参数；本例默认；最后,点击确定按钮;4. 弹出“绘制纵断面图”的设置对话框,在此处设定纵断面图的绘图参数：在“断面图比例”中,默认横向1：500,纵向1：100；在“断面图位置”中,单击“···”按钮,用鼠标在绘图区空白处指定纵断面图左下角坐标,返回“绘制纵断面图”对话框;而在“绘制标尺”、“距离标注”、“高程标注位数”、“里程标注位数”、“里程高程注记设置”、“方格线间隔”等绘图参数,本例均为默认值；“断面图的间距”：如果有多个纵断面图生成时可指定纵断面图生成时每列生成个数,行列间距；本例只有单个纵断面图该项为灰色不能指定;最后,点击确定按钮,可在指定的位置自动生成纵断面图,之后注意命令提示行显示“指定横断面图起始位置”,鼠标再次在绘图区空白区域点击,各个里程处的横断面图就自动生成;本例生成的1个纵断面图和6个里程处的横断面图,如图：｛相关提示：在使用生成的多个横断面图进行“图面土方计算”之前,可以使用工程应用菜单-断面法土方计算下的子命令修改设计参数、编辑断面线、修改断面里程,对已经生成的单个横断面图中的设计断面线、地面断面线、横断面里程值进行逐一的检视和修改,具体操作方法请查阅Cass用户手册;｝5.工程应用菜单-断面法土方计算-图面土方计算,鼠标框选生成的所有横断面图后回车,命令行提示“指定土石方计算表左上角位置”时,鼠标单击绘图区空白区域,可生成土方计算表格,如图：关键提示：自动生成的各个里程处的横断面图中,必须有两条断面曲线,一条为原始地貌断面曲线红色,一条为道路断面设计曲线白色,并且两条曲线必须相交为闭合多边形才能进行土方量计算;如果横断面图的中桩两侧的地面断面曲线不够宽,无法与道路设计断面曲线相交形成闭合的多边形,土方量计算结果是不准确的;所以,生成“里程文件.hdm ”和编辑“横断面设计文件.t xt ”在断面法土方计算过程中是关键之处,“里程文件”用于生成原始的地面断面曲线,而“横断面设计文件”则用于生成道路设计断面曲线;当在生成道路断面图过程五-3 步骤中,只指定了“里程文件.hdm ”,而没有指定“横断面设计文件.txt” 和设定“道路参数”如路宽、中桩设计高等,直接点击确定按钮后,会弹出提示框“没有设计高程,是否继续绘制断面图”的提示框,点击是后,绘制出的横断面图只有原始地貌断面曲线红色,而不会生成道路断面设计曲线白色;。
道路断面土石方计算一、系统环境：（1）操作系统 WIN XP ；（2）应用环境：南方CASS7.0 FOR CAD2004 或CAD2006 （CASS7.1破解版下载地址）二、实例数据：坐标高程数据文件：dgx.dat （路径：\Program Files\CASS70\DEMO\dgx.dat ）三、准备工作：展绘坐标数据文件dgx.dat 中的测点点号.并绘制等高线。
基本操作如下：（1）【绘图处理】菜单--【展野外测点点号】；弹出“输入坐标数据文件名”对话框中.打开dgx.dat文件.展绘出测点点号；（2）【等高线】菜单--【建立DTM】；弹出“建立DTM”对话框中.“选择建立DTM方式”中单选“又数据文件生成”；“坐标数据文件名”中打开dgx.dat文件；“结果显示”中单选“显示建三角网结果”；单击【确定】完成DTM的建立。
（3）【等高线】菜单--【绘制等高线】；弹出“绘制等值线”对话框.修改“等高距”为0.5米；“拟合方式”中单选“三次B样条拟合”；单击【确定】完成等高线的绘制。
（4）【等高线】菜单--【删三角网】。
四、道路断面设计阶段工作：1. 设计线路走向.即确定纵断面线：在等高线地形图中绘制道路的纵断面剖面线：使用pline绘多段线命令.连接dgx.dat 中测点点号10 和108.起点测点10.终点测点108。
如图所示：2. 绘制道路的纵断面图.以便下一步中确定“横断面设计文件”中的各个横断面的中桩设计高。
基本操作如下：【工程应用】菜单-【绘断面图】-【根据已知坐标】.弹出“断面线上取值”对话框.在“选择已知坐标获取方式”中单选“由数据文件生成”；在“坐标数据文件名”中打开dgx.dat文件；注意在“采样间距”中输入25米（该值可输入与横断面间距相同的数值.便于查看横断面个数及其中桩处的地面高程.并最终确定各里程处横断面的中桩设计高程）；单击【确定】按钮。
弹出“绘制纵断面图”对话框.在“断面图比例”中默认横向1：500；纵向1：100；在“断面图位置”中单击“···”按钮.用鼠标在绘图区空白处指定纵断面图左下角坐标.返回“绘制纵断面图”对话框后.单击【确定】按钮。
道路断面土石方计算一、系统环境：（1）操作系统 WIN XP ；（2）应用环境：南方CASS7.0 FOR CAD2004 或CAD2006 （CASS7.1破解版下载地址）二、实例数据：坐标高程数据文件：dgx.dat （路径：\Program Files\CASS70\DEMO\dgx.dat ）三、准备工作：展绘坐标数据文件dgx.dat 中的测点点号，并绘制等高线。
基本操作如下：（1）【绘图处理】菜单--【展野外测点点号】；弹出“输入坐标数据文件名”对话框中，打开dgx.dat文件，展绘出测点点号；（2）【等高线】菜单--【建立DTM】；弹出“建立DTM”对话框中，“选择建立DTM方式”中单选“又数据文件生成”；“坐标数据文件名”中打开dgx.dat文件；“结果显示”中单选“显示建三角网结果”；单击【确定】完成DTM的建立。
（3）【等高线】菜单--【绘制等高线】；弹出“绘制等值线”对话框，修改“等高距”为0.5米；“拟合方式”中单选“三次B样条拟合”；单击【确定】完成等高线的绘制。
（4）【等高线】菜单--【删三角网】。
四、道路断面设计阶段工作：1. 设计线路走向，即确定纵断面线：在等高线地形图中绘制道路的纵断面剖面线：使用pline绘多段线命令，连接dgx.dat 中测点点号10 和108，起点测点10，终点测点108。
如图所示：2. 绘制道路的纵断面图，以便下一步中确定“横断面设计文件”中的各个横断面的中桩设计高。
基本操作如下：【工程应用】菜单-【绘断面图】-【根据已知坐标】，弹出“断面线上取值”对话框，在“选择已知坐标获取方式”中单选“由数据文件生成”；在“坐标数据文件名”中打开dgx.dat文件；注意在“采样间距”中输入25米（该值可输入与横断面间距相同的数值，便于查看横断面个数及其中桩处的地面高程，并最终确定各里程处横断面的中桩设计高程）；单击【确定】按钮。
弹出“绘制纵断面图”对话框，在“断面图比例”中默认横向1：500；纵向1：100；在“断面图位置”中单击“···”按钮，用鼠标在绘图区空白处指定纵断面图左下角坐标，返回“绘制纵断面图”对话框后，单击【确定】按钮。
CASS道路断面法土方计算背景在开展道路设计的过程中，土方计算是一个非常关键的环节。
对于工程师而言，如何快速准确地计算道路工程所需的土方量是一个必须面对的问题。
在道路设计中，传统的土方计算只涉及到道路的横断面和纵断面的面积计算。
但在实际的道路设计中，针对大多数断面，无法直接使用传统的方法进行土方计算。
因此，需要一种新的土方计算方法。
CASS道路断面法土方计算方法就是一种新的方法，该方法通过建立道路模型，对每个断面进行缩放和移动，并对各个断面进行拼接，以得到道路的完整模型。
这种方法能够快速且准确地计算道路所需土方量，从而提高道路设计的效率和准确性。
CASS道路断面法土方计算方法CASS道路断面法土方计算方法主要包括以下几个步骤：1.获得道路模型首先需要获得道路的模型，可以使用CAD软件进行建模，或者使用地理信息系统（GIS）进行地形建模。
在建模的时候需要注意，道路的断面必须是合理的，包括高度和宽度等方面。
建立好道路模型后，需要将其转换为道路模型文件（*.tin）。
2.缩放和移动道路模型对于每个道路断面，需要将其缩放到合适的比例，并进行移动，以使得它们可以适应道路整体模型。
在比例缩放和移动时，需要注意每个断面的大小和位置，确保它们的变换不会影响到整个道路模型。
3.拼接道路模型拼接道路模型是将各个断面连接起来，形成整个道路的过程。
在拼接道路模型时，需要注意每个断面之间的过渡和连接。
如果过渡不流畅，将会影响到道路的视觉效果。
4.计算土方量完成道路整体模型拼接后，可以使用CASS道路断面法对土方进行计算。
在使用该方法进行计算时，需要注意以下几个问题：•每个断面的宽度和高度必须是正确的，否则计算结果可能不准确。
•各个断面之间的连接必须合理。
连接不合理可能会影响到土方计算的准确性。
•土方计算时需要考虑到道路的几何形状以及附近的地形情况。
示例以下是一个示例，演示了如何使用CASS道路断面法进行土方计算。
1.获得道路模型首先，需要使用CAD软件或者GIS进行道路的建模。
使用南方CASS绘制纵、横断面图及土石方工程量计算方法
1、现场采集原始数据，并导入南方CASS软件；
2、用多段线对测量数据的中点进行连线；
3、工程应用----生成里程文件----由纵断面线生成----新建----选择多段线连接而成的道路中线----
4、工程应用----生成里程文件----由纵断面线生成----生成----继续选择已经生成分段桩号的道路中线----
5、工程应用----断面法土方计算----道路断面----选择里程文件----选择横断面设计文件----
6、此时纵断面图出现缺失K0+020里程桩号的情况（偶然），如下图所示：
此时仍旧能够正常生成K0+020桩号的横断面图。
也可以对原始测量数据进行处理后，重新生成里程文件，处理方法如下：重新开始第3步，在新建里程桩号分段线后----选择绘图处理----高程点处理----垂直移动到线上----选择K0+020里程桩号分段线----选择需要移动的高程点----确认----重新开始第4步，分别执行命令----请指定断面图左下点----指定横断面图起始位置，结果如下图：。
