新型热管低温省煤器的开发应用谢庆亮（福建龙净环保股份有限公司，福建 龙岩 364000）摘要：燃煤电厂常规管壳式低温省煤器已有大量应用，但其磨损泄漏对机组的安全稳定运行和污染物排放都造成了很大的影响，市场上亟需一种可实现无冷却水泄漏的换热器升级改造方案。
本文从热管式低温省煤器的技术原理出发，分析了其替代原有低温省煤器的技术手段的可行性，并以某660MW机组应用新型热管低温省煤器为例进行了介绍。
运行效果表明，热管低温省煤器是一种可靠的低温省煤器升级改造技术，为其他燃煤电厂烟气余热利用装置的安全运行升级改造提供了借鉴。
关键词：燃煤电厂；低温省煤器；热管；冷却水泄漏中图分类号：X701 文献标志码：A 文章编号：1006-5377（2021）04-0054-05近十年来，燃煤电厂锅炉空预器后的低温省煤器作为一项节能设备，已得到广泛的推广应用。
通过低温省煤器将空预器后的烟温从120℃～150℃降低至90℃左右，可降低烟气中粉尘的比电阻值，稳定提高电除尘器的除尘效率[1]，协同脱除烟气中的SO3、Hg等污染物并回收烟气余热，降低机组煤耗。
现有的低温省煤器基本都是管壳式翅片管结构，烟气走壳侧，冷却水走管侧，近十年来的应用实践暴露了两个突出问题：（1）在低温省煤器主要组成设备中，作为核心换热元件的换热管束及翅片，在除尘器前的高浓度粉尘环境下被连续冲刷，换热元件的磨损无法避免，造成换热元件的使用寿命短，虽然采取了多种强化防磨措施，但仍无法从根本上解决磨损问题。
（2）管壳式低温省煤器所有管内的冷却水都是相通的，且冷却水系统多为开式循环系统，一旦某根管因为磨损损坏，管内大量冷却水将源源不断向烟气中泄漏，造成低温省煤器积灰堵塞，严重影响机组的安全运行。
通过调研发现，目前行业内布置于电除尘器前的传统低温省煤器出现泄漏的周期为2～3年。
低温省煤器换热管束泄漏会引发诸多问题：1）换热器堵灰及电除尘器灰斗输灰不畅会影响机组的安全运行；2）换热器局部或全部模块退出运行会导致降温幅度不足，节煤效果大打折扣，电除尘器的除尘效率下降，除尘器后的环保设备的工作环境恶化，影响超低排放效果；3）烟气阻力增大，引风机电耗增加，甚至会导致风机失速[2]。
题目：660MW亚临界凝汽式汽轮机热力系统的设计学院: 材料与冶金学院专业: 热能与动力工程学号:学生姓名:指导教师:日期:摘要汽轮机作为现代重要的动力机械设备，在国家动力能源方面起着举足轻重的地位。
本次设计一方面是为了巩固所学的理论知识，强化对汽轮机整体的认知；另一方面，也是希望借此设计培养独立思考及动手解决问题的能力，为今后的工作学习打下基础。
本文设计的是一台660WM亚临界凝汽式汽轮机，首先根据基本参数的要求，完成透平机械的热力设计，即选定汽轮机的基本参数和结构形式，确定通流部分的重要尺寸，求出整机的内功率和内效率，然后由设计得出的参数，进行汽耗量和功率的校核，最后完成其结构设计。
本设计采用的是三缸四排汽，高中压缸合缸，低压缸四流程的亚临界反动凝汽式设计，是当前国内大型机组的主流设计形式，同时采用一次中间再热，提高发电效率，八级抽汽加热给水提高给水温度，以提高机组的效率。
最终在设计工况下的热耗量是8140.64KJ/KWh，汽轮机机组的绝对电效率是44.23%，在设计上是安全可靠的。
关键词：汽轮机；能源；设计；亚临界AbstractTurbine as an important driving force of modern machinery and equipment, plays an important role in the national power energy.The design on the one hand is to consolidate the theoretical knowledge learned, to strengthen awareness of the turbine as a whole; the other hand, is hoping to design independent thinking and the ability to begin to solve the problem, lay the foundation for future work and study.This design is a 660WM subcritical condensing steam turbine, the first under the requirements of the basic parameters, complete thermal turbomachinery design, namely the basic parameters and structure of the selected turbine, determine critical dimensions flow passage is obtained and internal efficiency within the power of the machine, and then drawn by the design parameters, steam and power consumption checking, finalizing his design.This design uses a three-cylinder four exhaust, subcritical reaction condensing steam turbine cylinder closing cylinder design, low pressure cylinder, four processes are designed to form the current mainstream domestic large units, while using single reheat, improve power generation efficiency , eight steam extraction feedwater heating water temperature increase to improve the efficiency of the unit.Final heat consumption at design condition is 8140.64KJ / KWh, absolute power efficiency steam turbine plant is 44.23%, the design is safe and reliable.Key words：Turbine; Energy; Design; Subcritical目录1 绪论 (1)1.1 汽轮机简介 (1)1.2 电站高参数大容量汽轮机技术研究和国内外发展现状 (1)1.3 设计意义 (2)1.4 论文研究内容 (2)2 热力系统设计 (4)2.1 设计基本参数选择 (4)2.2 汽轮机热力过程线的拟定 (4)2.3 汽轮机进汽量计算 (6)2.4 抽汽回热系统热平衡初步计算 (7)3 调节级设计 (14)3.1 调节级形式及焓降确定 (14)3.2 调节级主要参数的确定 (14)3.3 调节级详细计算 (15)3.3.1 喷嘴部分的计算 (15)3.3.2 动叶部分计算 (18)3.3.3 级内损失的计算 (20)3.3.4 级效率与内功率的计算 (21)4 非调节级计算 (22)4.1 高压缸非调节级计算 (22)4.2 中压缸非调节级计算 (24)4.3 低压缸非调节级计算 (26)4.4 抽汽压力调整 (28)4.5 重新列汽水参数表 (29)5 汽轮机各部分汽水流量和各项热经济指标计算 (31)5.1 重新计算汽轮机各段抽汽量 (31)5.2 汽轮机汽耗量计算及流量校核 (32)6 结束语 (34)参考文献 (35)致谢 (36)1 绪论1.1 汽轮机简介汽轮机是一种以水蒸汽为工质，通过将蒸汽热能转变为机械能的外燃高速旋转式原动机。

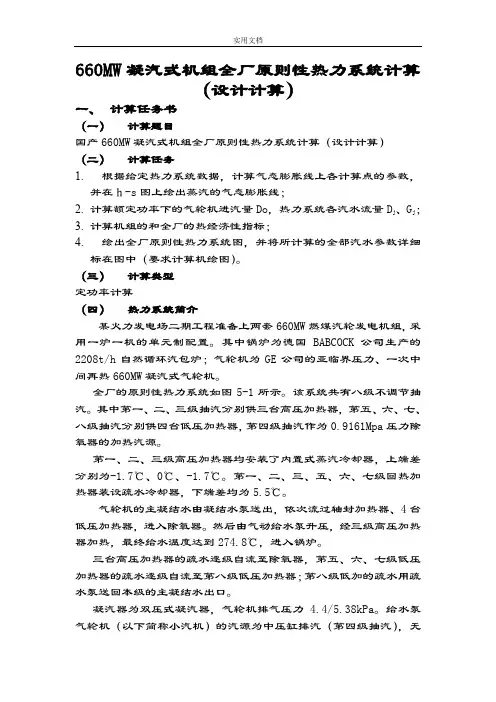

660MW凝汽式机组全厂原则性热力系统计算（设计计算）一、计算任务书（一）计算题目国产660MW凝汽式机组全厂原则性热力系统计算（设计计算）（二）计算任务1.根据给定热力系统数据，计算气态膨胀线上各计算点的参数，并在ｈ-s图上绘出蒸汽的气态膨胀线；2.计算额定功率下的气轮机进汽量Do，热力系统各汽水流量D j、G j；3.计算机组的和全厂的热经济性指标；4.绘出全厂原则性热力系统图，并将所计算的全部汽水参数详细标在图中（要求计算机绘图）。
（三）计算类型定功率计算（四）热力系统简介某火力发电场二期工程准备上两套660MW燃煤汽轮发电机组，采用一炉一机的单元制配置。
其中锅炉为德国BABCOCK公司生产的2208t/h自然循环汽包炉；气轮机为GE公司的亚临界压力、一次中间再热660MW凝汽式气轮机。
全厂的原则性热力系统如图5-1所示。
该系统共有八级不调节抽汽。
其中第一、二、三级抽汽分别供三台高压加热器，第五、六、七、八级抽汽分别供四台低压加热器，第四级抽汽作为0.9161Mpa压力除氧器的加热汽源。
第一、二、三级高压加热器均安装了置式蒸汽冷却器，上端差分别为-1.7℃、0℃、-1.7℃。
第一、二、三、五、六、七级回热加热器装设疏水冷却器，下端差均为5.5℃。
气轮机的主凝结水由凝结水泵送出，依次流过轴封加热器、4台低压加热器，进入除氧器。
然后由气动给水泵升压，经三级高压加热器加热，最终给水温度达到274.8℃，进入锅炉。
三台高压加热器的疏水逐级自流至除氧器，第五、六、七级低压加热器的疏水逐级自流至第八级低压加热器；第八级低加的疏水用疏水泵送回本级的主凝结水出口。
凝汽器为双压式凝汽器，气轮机排气压力 4.4/5.38kPa。
给水泵气轮机（以下简称小汽机）的汽源为中压缸排汽（第四级抽汽），无回热加热其排汽亦进入凝汽器，设计排汽压力为6.34kPa。
锅炉的排污水经一级连续排污利用系统加以回收。
扩容器工作压力1.55Mpa，扩容器的疏水引入排污水冷却器，加热补充水后排入地沟。
某电厂660MW机组热力系统与凝结水系统设计对于电厂660MW机组的热力系统和凝结水系统的设计，可以从以下几个方面进行详细描述：1.热力系统设计：热力系统包括锅炉、汽轮机、减温器和冷凝器等设备。
首先，锅炉的选择是关键，通常采用超临界机组，具有较高的热效率和较低的排放。
锅炉设计要求符合国家标准和电厂运行要求，考虑到安全和可靠性。
其次，汽轮机是发电的核心设备，需要选择适当的型号和参数，以满足电厂负荷需求和运行要求。
最后，减温器和冷凝器的设计要使热量尽量转化为电能，减少能量损失。
2.凝结水系统设计：凝结水系统用于冷却冷凝器排出的热水，一般分为自然循环和强制循环两种方式。
自然循环采用自然对流，不需要额外的能源消耗，但凝结水流动受限。
强制循环则通过泵引水，使水流动更加迅速，但需要消耗较多的能源。
凝结水系统设计要满足电厂的冷却需求，同时考虑供水水源的可靠性和净化系统的设计。
3.热力系统与凝结水系统的配套：热力系统和凝结水系统之间相互配套，旨在提高发电效率和节约能源。
例如，锅炉和汽轮机之间需要合理的热量匹配，以充分利用热能。
同时，凝结水系统也要根据热力系统的要求进行设计，以确保冷却效果和水的循环系统。
4.安全措施与运行调整：在设计过程中，需要考虑热力系统和凝结水系统的安全性。
例如，在锅炉设计中，要考虑防爆、防腐等安全措施；在凝结水系统设计中，要考虑防冻、防渗漏等问题。
运行调整方面，要根据实际情况进行模拟和试运行，以保证系统的稳定运行和最佳效益。
综上所述，电厂660MW机组的热力系统和凝结水系统的设计需要综合考虑设备的选择、参数的匹配、系统的配套以及安全措施的设计等多个方面，以满足电厂的负荷需求和运行要求，并提高发电效率和能源利用率。
660MW凝汽式机组全厂原则性热力系统计算（设计计算）一、计算任务书（一）计算题目国产660MW凝汽式机组全厂原则性热力系统计算（设计计算）（二）计算任务1.根据给定热力系统数据，计算气态膨胀线上各计算点的参数，并在ｈ-s图上绘出蒸汽的气态膨胀线；2.计算额定功率下的气轮机进汽量Do，热力系统各汽水流量D j、G j；3.计算机组的和全厂的热经济性指标；4.绘出全厂原则性热力系统图，并将所计算的全部汽水参数详细标在图中（要求计算机绘图）。
（三）计算类型定功率计算（四）热力系统简介某火力发电场二期工程准备上两套660MW燃煤汽轮发电机组，采用一炉一机的单元制配置。
其中锅炉为德国BABCOCK公司生产的2208t/h自然循环汽包炉；气轮机为GE公司的亚临界压力、一次中间再热660MW凝汽式气轮机。
全厂的原则性热力系统如图5-1所示。
该系统共有八级不调节抽汽。
其中第一、二、三级抽汽分别供三台高压加热器，第五、六、七、八级抽汽分别供四台低压加热器，第四级抽汽作为0.9161Mpa压力除氧器的加热汽源。
第一、二、三级高压加热器均安装了内置式蒸汽冷却器，上端差分别为-1.7℃、0℃、-1.7℃。
第一、二、三、五、六、七级回热加热器装设疏水冷却器，下端差均为5.5℃。
气轮机的主凝结水由凝结水泵送出，依次流过轴封加热器、4台低压加热器，进入除氧器。
然后由气动给水泵升压，经三级高压加热器加热，最终给水温度达到274.8℃，进入锅炉。
三台高压加热器的疏水逐级自流至除氧器，第五、六、七级低压加热器的疏水逐级自流至第八级低压加热器；第八级低加的疏水用疏水泵送回本级的主凝结水出口。
凝汽器为双压式凝汽器，气轮机排气压力 4.4/5.38kPa。
给水泵气轮机（以下简称小汽机）的汽源为中压缸排汽（第四级抽汽），无回热加热其排汽亦进入凝汽器，设计排汽压力为6.34kPa。
锅炉的排污水经一级连续排污利用系统加以回收。
扩容器工作压力1.55Mpa，扩容器的疏水引入排污水冷却器，加热补充水后排入地沟。
660MW凝汽式机组全厂原则性热力系统计算（设计计算）一、计算任务书（一）计算题目国产660MW凝汽式机组全厂原则性热力系统计算（设计计算）（二）计算任务1.根据给定热力系统数据，计算气态膨胀线上各计算点的参数，并在ｈ-s图上绘出蒸汽的气态膨胀线；2.计算额定功率下的气轮机进汽量Do，热力系统各汽水流量D j、G j；3.计算机组的和全厂的热经济性指标；4.绘出全厂原则性热力系统图，并将所计算的全部汽水参数详细标在图中（要求计算机绘图）。
（三）计算类型定功率计算（四）热力系统简介某火力发电场二期工程准备上两套660MW燃煤汽轮发电机组，采用一炉一机的单元制配置。
其中锅炉为德国BABCOCK公司生产的2208t/h自然循环汽包炉；气轮机为GE公司的亚临界压力、一次中间再热660MW凝汽式气轮机。
全厂的原则性热力系统如图5-1所示。
该系统共有八级不调节抽汽。
其中第一、二、三级抽汽分别供三台高压加热器，第五、六、七、八级抽汽分别供四台低压加热器，第四级抽汽作为0.9161Mpa压力除氧器的加热汽源。
第一、二、三级高压加热器均安装了内置式蒸汽冷却器，上端差分别为-1.7℃、0℃、-1.7℃。
第一、二、三、五、六、七级回热加热器装设疏水冷却器，下端差均为5.5℃。
气轮机的主凝结水由凝结水泵送出，依次流过轴封加热器、4台低压加热器，进入除氧器。
然后由气动给水泵升压，经三级高压加热器加热，最终给水温度达到274.8℃，进入锅炉。
三台高压加热器的疏水逐级自流至除氧器，第五、六、七级低压加热器的疏水逐级自流至第八级低压加热器；第八级低加的疏水用疏水泵送回本级的主凝结水出口。
凝汽器为双压式凝汽器，气轮机排气压力 4.4/5.38kPa。
给水泵气轮机（以下简称小汽机）的汽源为中压缸排汽（第四级抽汽），无回热加热其排汽亦进入凝汽器，设计排汽压力为6.34kPa。
锅炉的排污水经一级连续排污利用系统加以回收。
扩容器工作压力1.55Mpa，扩容器的疏水引入排污水冷却器，加热补充水后排入地沟。

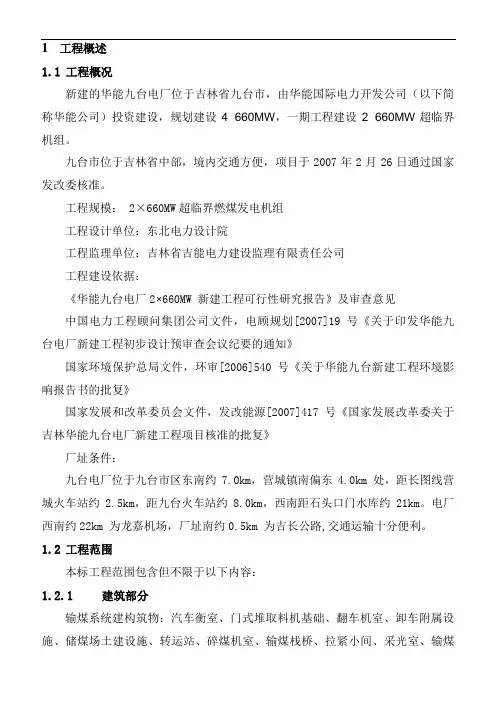

1工程概述1.1工程概况新建的华能九台电厂位于吉林省九台市，由华能国际电力开发公司（以下简称华能公司）投资建设，规划建设4×660MW，一期工程建设2×660MW超临界机组。
九台市位于吉林省中部，境内交通方便，项目于2007年2月26日通过国家发改委核准。
工程规模： 2×660MW超临界燃煤发电机组工程设计单位：东北电力设计院工程监理单位：吉林省吉能电力建设监理有限责任公司工程建设依据：《华能九台电厂2×660MW 新建工程可行性研究报告》及审查意见中国电力工程顾问集团公司文件，电顾规划[2007]19 号《关于印发华能九台电厂新建工程初步设计预审查会议纪要的通知》国家环境保护总局文件，环审[2006]540号《关于华能九台新建工程环境影响报告书的批复》国家发展和改革委员会文件，发改能源[2007]417号《国家发展改革委关于吉林华能九台电厂新建工程项目核准的批复》厂址条件：九台电厂位于九台市区东南约7.0km，营城镇南偏东4.0km 处，距长图线营城火车站约2.5km，距九台火车站约8.0km，西南距石头口门水库约21km。
电厂西南约22km 为龙嘉机场，厂址南约0.5km 为吉长公路,交通运输十分便利。
1.2工程范围本标工程范围包含但不限于以下内容：1.2.1建筑部分输煤系统建构筑物：汽车衡室、门式堆取料机基础、翻车机室、卸车附属设施、储煤场土建设施、转运站、碎煤机室、输煤栈桥、拉紧小间、采光室、输煤综合楼等；燃油泵房、油区建筑；除灰系统建构筑物：气力除灰系统、除灰管道支架等；水处理系统：化学水处理室、室外构筑物（除盐水箱基础、次氯酸钠储罐基础、润滑油储存油箱）、反应沉淀池间；500kV屋外配电装置：开关场构架、电缆沟、500KVGIS基础；网控继电器室；循环水管道建筑。
1.2.2安装部分循环水管道安装（投标方只报安装费，主材及其加工配制由甲方负责）；厂区主接地网；上述工程包括上下水、采暖、通风、空调、除尘、照明、常规消防、防雷接地、室外地坪等。

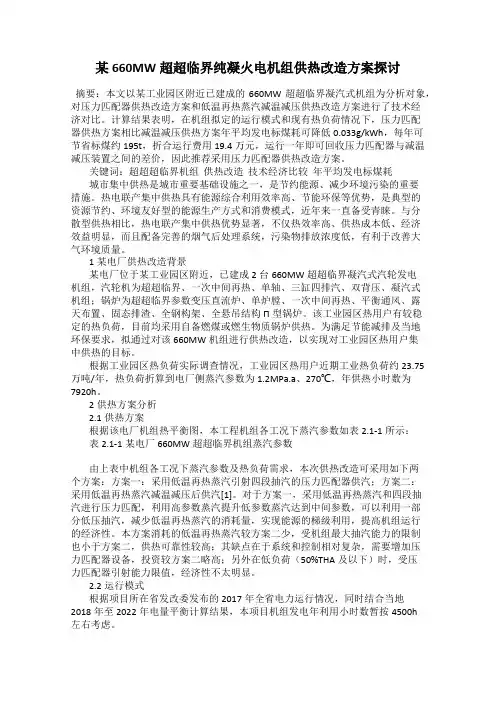

某660MW超超临界纯凝火电机组供热改造方案探讨摘要：本文以某工业园区附近已建成的660MW超超临界凝汽式机组为分析对象，对压力匹配器供热改造方案和低温再热蒸汽减温减压供热改造方案进行了技术经济对比。
计算结果表明，在机组拟定的运行模式和现有热负荷情况下，压力匹配器供热方案相比减温减压供热方案年平均发电标煤耗可降低0.033g/kWh，每年可节省标煤约195t，折合运行费用19.4万元，运行一年即可回收压力匹配器与减温减压装置之间的差价，因此推荐采用压力匹配器供热改造方案。
关键词：超超超临界机组供热改造技术经济比较年平均发电标煤耗城市集中供热是城市重要基础设施之一，是节约能源、减少环境污染的重要措施。
热电联产集中供热具有能源综合利用效率高、节能环保等优势，是典型的资源节约、环境友好型的能源生产方式和消费模式，近年来一直备受青睐。
与分散型供热相比，热电联产集中供热优势显著，不仅热效率高、供热成本低、经济效益明显，而且配备完善的烟气后处理系统，污染物排放浓度低，有利于改善大气环境质量。
1某电厂供热改造背景某电厂位于某工业园区附近，已建成2台660MW超超临界凝汽式汽轮发电机组，汽轮机为超超临界、一次中间再热、单轴、三缸四排汽、双背压、凝汽式机组；锅炉为超超临界参数变压直流炉、单炉膛、一次中间再热、平衡通风、露天布置、固态排渣、全钢构架、全悬吊结构П型锅炉。
该工业园区热用户有较稳定的热负荷，目前均采用自备燃煤或燃生物质锅炉供热。
为满足节能减排及当地环保要求，拟通过对该660MW机组进行供热改造，以实现对工业园区热用户集中供热的目标。
根据工业园区热负荷实际调查情况，工业园区热用户近期工业热负荷约23.75万吨/年，热负荷折算到电厂侧蒸汽参数为1.2MPa.a、270℃，年供热小时数为7920h。
2供热方案分析2.1供热方案根据该电厂机组热平衡图，本工程机组各工况下蒸汽参数如表2.1-1所示：表2.1-1某电厂660MW超超临界机组蒸汽参数由上表中机组各工况下蒸汽参数及热负荷需求，本次供热改造可采用如下两个方案：方案一：采用低温再热蒸汽引射四段抽汽的压力匹配器供汽；方案二：采用低温再热蒸汽减温减压后供汽[1]。

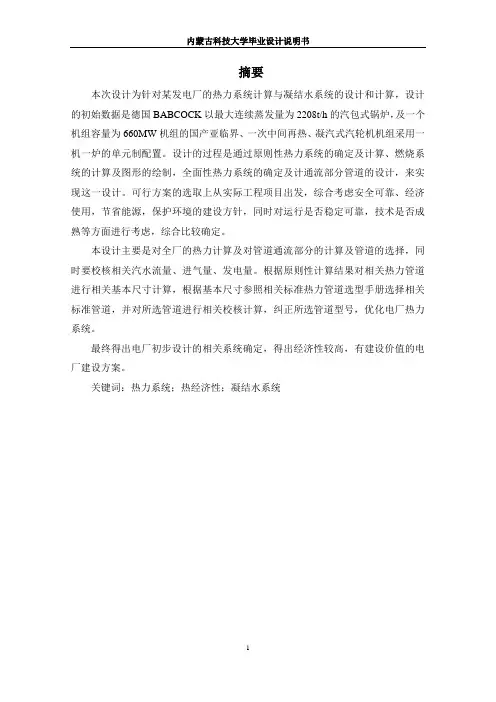

本次设计为针对某发电厂的热力系统计算与凝结水系统的设计和计算，设计的初始数据是德国BABCOCK以最大连续蒸发量为2208t/h的汽包式锅炉，及一个机组容量为660MW机组的国产亚临界、一次中间再热、凝汽式汽轮机机组采用一机一炉的单元制配置。
设计的过程是通过原则性热力系统的确定及计算、燃烧系统的计算及图形的绘制，全面性热力系统的确定及计通流部分管道的设计，来实现这一设计。
可行方案的选取上从实际工程项目出发，综合考虑安全可靠、经济使用，节省能源，保护环境的建设方针，同时对运行是否稳定可靠，技术是否成熟等方面进行考虑，综合比较确定。
本设计主要是对全厂的热力计算及对管道通流部分的计算及管道的选择，同时要校核相关汽水流量、进气量、发电量。
根据原则性计算结果对相关热力管道进行相关基本尺寸计算，根据基本尺寸参照相关标准热力管道选型手册选择相关标准管道，并对所选管道进行相关校核计算，纠正所选管道型号，优化电厂热力系统。
最终得出电厂初步设计的相关系统确定，得出经济性较高，有建设价值的电厂建设方案。
关键词：热力系统；热经济性；凝结水系统The design of a power plant system calculation and design of the pipeline flow path, The design of the initial data is maximum continuous evaporation capacity for 2208 t/h boiler drum type and a unit capacity for 660 MW unit of domestic subcritical, once again among condensing heat, steam turbine units using just one furnace of the unit system configuration. The selection of options from the actual project start, Considering safe, economic use, save energy, protect the environment-building policies, while running is stable and reliable, whether the technology is mature and other aspects to consider, determine the comprehensive comparison.The design of the whole plant is mainly thermal calculation and the calculation of the flow section of pipe and piping options, while checking the relevant soft drinks flow, gas flow, power generation. According to the results of principle related to heat pipes on the related calculation of basic dimensions, reference to the relevant standards under the basic dimensions of heat pipe select the relevant standards manual channel selection, and check the selected channel of the relevant calculation, correcting the selected channel model, optimal power plant thermal system.Eventually come to the preliminary design of small thermal power plants to determine the relevant systems, construction of thermal power plants in this small economy higher, with construction value.Key word: Thermal systems; hot economy; Pipeline Flow Path目录摘要 (1)Abstract (2)目录 (3)前言 (5)第一章设计概述 (8)1.1设计依据 (8)1.2设计可行性 (8)1.3设计内容 (8)第二章原则性热力计算 (9)2.1设计相关已知参数 (9)2.1.1汽轮机型式及参数 (9)2.1.2锅炉型式及参数 (10)2.1.3回热加热系统参数 (10)2.1.4其他数据 (11)2.1.5简化条件 (12)2.1.6全面原则性热力系统图 (12)2.2相关系统设备原则性热力计算部分 (12)2.2.1热系统计算 (12)2.2.2汽轮机进汽参数计算 (14)2.2.3各加热器进、出水参数计算 (15)2.2.4高压加热器组抽汽系数计算 (17)2.2.5低压加热器组抽汽系数计算 (20)2.2.6 凝汽参数计算 (22)2.2.7汽轮机内功计算 (24)2.2.8汽轮机内效率、热经济指标、汽水流量计算 (26)第三章全厂性热经济指标计算及校核 (29)3.1全厂性热经济指标计算 (29)3.2反平衡校核计算 (31)第四章全面性热力系统的拟定及其辅助设备 (35)4.1热力系统 (35)4.2主蒸汽系统 (35)4.3再热蒸汽系统 (37)4.4旁路系统 (38)4.5轴封系统 (40)4.6给水系统 (42)4.7加热器疏水系统 (44)4.8锅炉排污利用系统 (46)4.9辅助蒸汽系统 (47)4.10回热系统 (50)4.11凝结水系统及其设备 (51)第五章管道计算与选型 (54)5.1管道计算所用相关资料 (54)5.1.1推荐流速资料 (54)5.1.2 相关计算公式 (55)5.2 具体管道管径计算 (55)5.2.1 主蒸汽相关管道 (55)5.2.2 高压加热器H1相关抽汽管道的计算 (56)5.2.3 高压加热器H2相关抽汽管道的计算 (56)5.2.4 高压加热器H3相关抽汽管道的计算 (57)5.2.5 通除氧器管道的计算 (57)5.2.6 低压加热器H5相关抽汽管道的计算 (58)5.2.7 低压加热器H6相关抽汽管道的计算 (58)5.2.8 低压加热器H7相关抽汽管道的计算 (58)5.2.9 低压加热器H8相关抽汽管道的计算 (59)5.3 管道的选型 (59)5.3.1 主蒸汽相关管道选型 (59)5.3.2 高压加热器H1抽汽管道选型 (61)5.3.3 高压加热器H2抽汽管道选型 (62)5.3.4 高压加热器H3抽汽管道选型 (62)5.3.5 通除氧器抽汽管道选型 (63)5.3.6 低压加热器H5抽汽管道选型 (64)5.3.7 低压加热器H6抽汽管道选型 (64)5.3.8 低压加热器H7抽汽管路选型 (65)5.3.9 低压加热器H8抽汽管路选型 (66)参考文献 (67)英文文献 (69)中文翻译 (78)致谢 (83)前言火力发电厂简称火电厂，是利用煤炭、石油、天然气作为燃料生产电能的工厂。
![[全]电厂660MW机组一键启动(APS)设计说明](https://img.taocdn.com/s1/m/af796ef65901020206409c8b.png)

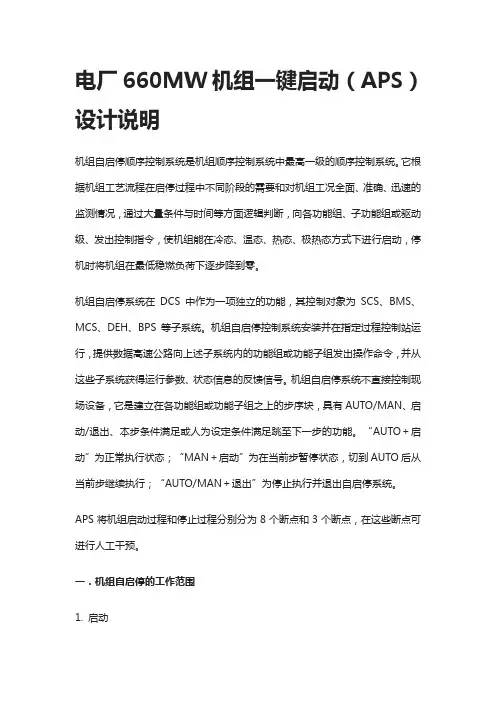

电厂660MW机组一键启动（APS）设计说明机组自启停顺序控制系统是机组顺序控制系统中最高一级的顺序控制系统。
