2×300MW火力发电厂设计 本科毕业设计(论文)

发电厂电气一次局部设计-2×300MW引言本设计是对 2 某300MW 总装机容量为 6000MW 的凝汽式区域性火电厂进展电气一次局部及其厂用电高压局部的设计，它主要包括了四大局部，分别为电气主接线的选择、短路电流的计算、电气设备的选择、配电装置的选择。

其中具体描述了主接线的选择、短路电流的计算和电气设备的选择，从不同的短路状况进展分析和计算，对不同的短路参数来进展不同种类设备的选择，并对设计进展了理论分析。

设计电厂为大型凝气式火电厂，其容量为 2 某300=600MW,最大单机容量为 300MW，即具有大中型容量的规模、大中型机组的特点。

当电厂全部机组投入运行后，将占电力系统总容量600/6000≈10%，没有超过电力系统的检修备用容量为 8%~15%和事故备用容量为 10%的限额，说明该电厂在将来电力系统中不占主导作用和主导地位，主要供给地区用电。

发电厂运行方式及年利用小时数直接影响着主接线设计。

从年利用小时数看，该电厂年利用小时数为 6500h/a，远大于我国电力系统发电机组的平均最大负荷利用小时数 5000h/年；又为火电厂，所以该发电厂为带基荷的发电厂，在电力系统占比较重要的地位，因此，该厂主接线要求有较高的牢靠性；从负荷特点及电压等级可知，该电厂具有110KV 和220KV 两级电压负荷。

110KV 电压等级有 8 回架空线路，担当一级负荷，最大输送功率为 110MW,最大年利用小时数为 4000h/a，说明对其牢靠性有肯定要求；220KV 电压等级有 10 回架空线路，担当一级负荷，最大输送功率为500MW，最大年利用小时数为 4500h/a,其牢靠性要求较高，为保证检修出线断路器不致对该回路断电，拟承受带旁路母线接线形式。

2、电气主接线3、2.1、主接线方案的选择2.1.1方案拟定的依据第1 页共13 页对电气主接线的根本要求，概括的说应当包括牢靠性、敏捷性和经济性三方面。

---文档均为word文档，下载后可直接编辑使用亦可打印--- 摘要】电厂作为电网中的一个重要组成部分，直接影响着整个电网系统的安全可靠运行，肩负着与发电厂和电力用户相互联系的任务,一旦变电站发生故障必然会影响到生产生活，因此其重要性毋庸置疑。

本论文主要结合华北油田电网运行方式的特点，对任丘热电厂2*300MM电气工程一次系统进行改造设计。

论文首先介绍了任丘2*300MN热电工程建设的必要性,然后从站址选择与经济分析出发,主要对电厂的站址进行选择,从水文、气象、地质三方面分析站址周边条件,并对控制工程造价提出了建议。

接着重点进行了-次系统相关环节内容的具体设计,涉及电气主接线设计及变压器的选择、中性点接地方式及无功补偿、短路电流计算、导体及设备的选择、厂用电母线及相关电气设备的选择及布置，以及进行电气设备的选型，对配电装置、防雷保护、全站接地网进行设计,从而完成:了电气一次系统设计。

系统设计从电力系统原始资料出发,严格遵从相关设计原则及水平要求,从而使系统设计更加经济、合理、运行可靠。

关键词:一次系统；主接线；变压器短路电流；继电保护AbstractBeing an important component parl of the power grid, the power plant has importantefTect tw the safe and reliable operation of the whole grid system, am1 shoulder the lask ofpuwer pluntx and power usurs connect wilh uuch olher, once the substation fuult willinev itably affect the production and living. So its importance is no doubt.This thesis ainly according to the characteristics of the central China oil field powergrid operation mode far Ren Qiu thermal power plant 2 * 300 mw electrica1 engineering tomodify a system design. Paper first introduces the Ren Qiu 2 * 300 mw thermal powerproject construction necessity, then starting from site selection and ecanomic analysis,mainly for power plant site selection, from the three aspects of hydrology,meteoralogy,geology analysis surroumnding the site conditions, and gives some Suggestions to controlthe engineering cost. Then focus on the related link content specific design, a systeminvolving the main electrical wiring design and the selection of transformer, the neutralpoint grounding way und reactive power compensation, short-uircuil currentealculation,conduclor und th: selection of equipment, auxiliary puwer bus and related eleulricalcquipment sclection and layout, and electrical cquipmcnt sclection, the distributionequipment.The whole system design strictly comply with from the raw data of the power system,the relevant requirements, design principles and level so as to make system design moreeconomic, rcasonable unu reliable operation.Keywords: Primary Systcm Main Wiring Transformer Short-circuit CurrcntRelay Protection1绪论1.1选题背景随着人民生活水平的提高，全国供热范围己由北向南扩展，采暖区域不断扩大,且随着夏季空调制冷热负荷迅速增加，制冷地区也在扩展。

1 绪论1.1 课题背景1.1.1 社会背景电能是经济发展最重要的一种能源，可以方便、高效地转换成其他能源形式。

提供电能的形式有水利发电，火力发电，风力发电，随着人类社会跨进高科技时代又出现了太阳能发电，磁流体发电等。

但对于大多数发展中国家来说，火力发电仍是今后很长一段时期内的必行之路。

火力发电是现在电力发展的主力军，在现在提出和谐社会，循环经济的环境中，我们在提高火电技术的方向上要着重考虑电力对环境的影响，对不可再生能源的影响，虽然现在在我国已有部分核电机组，但火电仍占领电力的大部分市场，近年电力发展滞后经济发展，全国上了许多火电厂，但火电技术必须不断提高发展，才能适应和谐社会的要求。

1.1.2火电厂设计研究的国内外发展概况在我国乃至全世界范围，火电厂的装机容量占总装机容量的70％左右，发电量占总发电量的80％左右。

截止目前为止，我国火力发电厂单机容量以30万千瓦和60万千瓦机组为主，浙江省温州市玉环县的华能玉环电厂正在投建4台100万千瓦发电机组，首台机组预计今年投产发电。

其100万千瓦超超临界火力发电机组主蒸汽压力为25兆帕，主蒸汽和再热蒸汽温度均为600度，这不仅在我国是最高参数，在世界上也处于最前沿水平。

此前，上海电气与西门子合作制造的上海外高桥2台90万千瓦火力机组是我国第一个超临界百万级项目，首台机组已于2006年开始发电。

我国是发展中国家，我国的电力工业长期以来依靠多家办电的政策，吸引了投资，促进了我国电力工业的发展；并通过引进、消化和吸收和技术创新，极大地提高了电力的技术水平和装备水平；通过十年的坚持不懈的达标、创一流工作，大大提高了电力企业的管理水平，很多电力企业，尤其是一些发电厂的管理水平可以与发达国家的电厂的管理一比高低。

但是，我国人均用电水平还很低，面临着继续快速发展的巨大压力。

自从加入了ＷＴＯ以后，国家电网公司已经确定了“建成控股型、经营型、集团化、现代化、国际一流的电力公司”的战略目标，并已在2000年跻身世界500强，2001年在世界500强中位居77位。

摘要电力系统是发展国民经济不可缺少的一种宝贵能源，它在各个领域中已获得了广泛的应用，离开了电力，要想实现人类社会的物质文明和精神文明是根本不可能的，要实现国家的现代化也是办不到的。

因此电力系统的安全运行，及合理建设方式，涉及到国家经济和文化的发展。

毕业设计也是大学的最后一个教学环节，通过设计可以巩固所学到的专业理论知识，包括设计原则，设计步骤，和设计方法。

由于本人将要到电力系统工作，为更好的熟悉设备及掌握继电方面的知识，因此毕业设计选择方向为火力发电厂继电保护。

本次设计要完成2×300MW火力发电厂高备变继电保护设计主要包括电厂运行方式分析、短路电流计算、电厂各设备继电保护配置、整定计算（选择不同的设备进行），绘制的图纸主要由全厂主接线图、保护配置图、保护交流回路展开图、保护直流回路展开图，在内容上力求清楚、层次分明。

我的这次设计主要采用的保护有瓦斯保护、变压器差动保护、复合电压启动的过电流保护、过负荷保护等其他保护。

本次设计是我们在校期间进行的最后一个非常重要的综合性实践教学环节，也是我们学生全面运用所学基础理论、专业知识对实际问题进行设计（或研究）的综合性训练，同时还是我们将来走向工作岗位而奠定的基本实践。

通过本次设计可以增强我们运用所学知识解释实际问题的能力和创新能力，以便更好地适应工作的需要。

电力系统继电保护的设计与配置是否合理，直接影响电力系统的安全运行，故选择保护方式时，满足继电保护的基本要求。

选择保护方式和正确的整定计算，以保证电力系统的安全运行。

关键词电力系统，继电保护，高备变AbstractThe electrical power system develops the national economy essential one kind of precious energy, it has obtained the widespread application in each domain, left the electric power, if wants to realize human society's material civilization and the spiritual civilization is simply impossible, must accomplish the national modernization also not to be able to accomplish. Therefore the electric power series's safe operation, and the reasonable construction way, involves to the state economy and the cultural development.Graduated from the University of the final design is also a teaching aspect, through the design can be learned from the consolidation of major theoretical knowledge, including design principles, design steps and design methods. I want to because of the power system will work for a better familiar with the equipment and the knowledge master relay, so select the direction of graduate design of relay protection for the coal-fired power plants.This design must complete 2*300MW Thermal power plant Gao Beibian the relay protection design mainly to include the power plant movement way analysis, the short-circuit current computation, the power plant various equipment relay protection disposition, the installation computation (choice different equipment to carry on), the plan blueprint mainly by the entire factory owner wiring diagram, the protection disposition chart, the protection exchange return route developed view, the protection cocurrent return route developed view, makes every effort in the content to be clear, to be each level clearly demarcated.My this design mainly uses the protection has the gas to protect, the transformer differential motion protection, the compound voltage to start the current protection, the load protection and so on other protections.This design is we in school period carries on last very important comprehensive practice teaching link, is also our student utilizes comprehensively studies the basic theory, the specialized knowledge carries on the design to the actual problem (or research) the comprehensive training, simultaneously we in the future will move toward the basic practice which the operating post will establish. May strengthen us through this design to utilize studies the knowledge explanation actual problem ability and innovation ability, with the aim of meeting the work need well.The electrical power system relay protection's design and disposes whether reasonably, immediate influence electrical power system's safe operation, when choice guard mode, satisfies the relay protection the essential requirements. The choice guard mode and the correct installation computation, guarantee electrical power system's safe operation.Key Words electrical power system, relay protection, Gao Beibian目录摘要 (I)ABSTRACT (II)引言 (1)第1章电气主接线 (2)1.1电气主接线 (2)1.2电气主接线的原则 (2)1.2.1电气主接线的基本要求：........................................................................................ - 2 -1.2.2 电气主接线的选择 (3)第2章运行方式...................................................................................................................... - 4 -第3章保护配置 (6)3.1发电机保护配置方案 (6)3.1.1 发电机的故障及不正常运行状态 (6)3.1.2 发电机的保护配置 (7)3.2主变压器的保护配置方案 (8)3.2.1 变压器故障分析 (8)3.2.2 变压器保护配置 (8)3.3母线保护配置方案 (10)3.3.1 母线故障类型......................................................................................................... - 10 -3.3.2 母线保护配置......................................................................................................... - 10 -3.4高备变保护配置. (10)3.4.1 高备变保护配置..................................................................................................... - 10 -3.4.2 变压器保护原理说明............................................................................................. - 12 -第4章短路电流计算............................................................................................................ - 20 -4.1参数计算. (20)4.2短路计算 (20)4.3保护整定计算 (22)4.3.1 变压器差动保护计算整定..................................................................................... - 22 -4.3.2 复合电压起动的过电流保护的整定计算............................................................. - 24 -4.3.3 过负荷保护的整定计算......................................................................................... - 24 -结论........................................................................................................................................ - 25 -致谢........................................................................................................................................ - 26 -参考文献.................................................................................................................................. - 27 -附录........................................................................................................................................ - 28 -（A1.1）一次主接线图 . (28)（A1.2）厂用备用变保护配置图 (28)（A1.3）厂用备用变保护交流回路展开图 (28)（A1.4）厂用备用变保护直流回来展开图 (28)引言本次设计要完成2×300MW火力发电厂继电保护及自动装置设计主要包括电厂运行方式分析、短路电流计算、电厂各设备继电保护及自动装置的配置、整定计算（选择不同的设备进行），绘制图纸等内容。

摘要本毕业设计论文是“铁法2⨯300MW发电厂第一期工程电气部分初步设计”。

全论文除了摘要、毕业设计书之外，还详细的说明了各种设备选择的最基本的要求和原则依据。

变压器的选择包括：发电厂主变压器、高压备用变压器及高压厂用变压器的台数、容量、型号等主要技术数据的确定；电气主接线主要介绍了电气主接线的重要性、设计依据、基本要求、各种接线形式的优缺点以及主接线的比较选择，并制定了适合本厂要求的主接线；厂用电接线包括：厂用电接线的总要求以及厂用母线接线设计。

短路电流计算是最重要的环节，本论文详细的介绍了短路电流计算的目的、假定条件、一般规定、元件参数的计算、网络变换、以及各短路点的计算等知识；高压电气设备的选择包括母线、高压断路器、隔离开关、电流互感器、电压互感器、高压开关柜的选择原则和要求，并对这些设备进行校验和产品相关介绍。

而根据本论文所介绍的高压配电装置的设计原则、要求和220kV的配电装置，决定此次设计对本厂采用分相中型布置。

继电保护和自动装置的规划，包括总则、自动装置、一般规定和发电机、变压器、母线等设备的保护，而发电厂和变电所的防雷保护则主要针对避雷针和避雷器的设计。

此外，在论文适当的位置还附加了图纸（主接线、平面图、防雷保护等）及表格以方便阅读、理解和应用。

关键词火力发电厂，电气设计，短路计算，设备选择，配电装置AbstractThis graduate design this is a 2×300 MW ：TieFa power plant the first period engineering electricity parts of first steps design.Whole thesis besides summary graduate to design the book outside, returned the expatiation every kind of most basic request that equipments choose with principle according to. The choice of the transformer includes: Main transformer, high pressure in power plant back transformer and high pressure factories use the main technique in number, capacity, model number...etc. in set data of the transformer to really settle; The electricity lord connected the line to introduce primarily the electricity lord connects the linear importance, design according to, the basic request, every kind of merit and shortcoming and lords that connect the line form connects the linear choosing more, the lord that combine to establish the in keeping with my plant the request connects the line; The factory connects with the electricity the line includes: The factory connect the linear total request and factory to connect the line design with the mother line with the electricity. The short-circuit galvanometer is regarded as the most important link, this thesis introduced the calculating purpose in short-circuit electric current, assumption term, general provision, the calculation, network transformation of a parameter detailedly, and each calculation etc. knowledge that short circuit order; The choice of the high pressure electricity equipments includes the mother line, high pressure breaks the road machine and insulate the switch, electric current to feels with each other the machine, electric voltage feels with each other the choice principle of the machine, high pressure switch cabinet with request, and proceed to these equipments the school check with the related introduction in product. But go together with the design principle of the electricity device, request to go together with the electricity device with 220 kV according to this thesis a high pressure for introducing, decide this time design to adopt the cent the mutually medium-sized arranging to the my plant. After electricity protection with the programming of the automatic device, include total, automatic device, general provision with the protection of generator, transformer, mother line etc. equipments, but power plant with change to give or get an electric shock a design for defending thunder protecting then primarily aiming at lightning rod with lightning arrester. In addition, return in the appropriate position in thesis additional diagram paper( the lord connects the line, plane chart and defend thunder protection etc.) and forms read, comprehend with the convenience with applied.Key words Thermal power plant; Electricity design; Short circuit calculation;Equipments choice; Electricity equips;目录摘要 (I)Abstract (II)目录............................................................................................................................... I II 引言.. (1)第一部分说明书 (2)第1章主变压器和高压厂用和备用/启动变压器的选择 (2)1.1 主变压器型式的选择 (2)1.1.1 主变压器与发电机的连接形式 (2)1.1.2 主变压器的容量的确定原则及方法 (2)1.1.3 主变压器的相数的确定 (3)1.1.4 主变绕组的数量的确定 (4)1.1.5 主变绕组连接方式的确定 (4)1.1.6 主变调压方式的确定 (4)1.1.7 主变冷却方式的确定 (5)1.2 高压厂用和备用/启动变压器的选择 (5)1.2.1 厂用负荷计算 (5)第2章电气主接线的设计 (7)2.1 主接线的设计原则 (7)2.2 主接线的设计步骤 (7)2.3主接线设计的基本要求 (7)2.3.1 可靠性 (7)2.3.2 灵活性 (8)2.3.2 经济性 (8)2.4电气主接线方案的拟定 (8)2.4.1 发电机-变压器单元接线 (8)2.4.2 220kV高压配电装置的基本接线及适用范围 (9)2.4.3 原始资料分析 (9)2.5主变和发电机中性点接地方式 (12)2.5.1 主变中性点接地方式 (12)2.5.2发电机中性点接地方式 (12)第3章厂用电系统设计 (13)3.1 厂用电接线的总要求及原则 (13)3.1.1 厂用电接线的总要求 (13)3.1.2厂用电接线的设计原则 (13)3.2厂用电压等级的确定 (13)3.3 厂用电源的引接方式 (13)3.3.1 高压厂用工作电源的引接 (13)3.3.2 低压厂用工作电源引接 (14)3.3.3 备用/启动电源的引接 (14)3.4 厂用电系统接线 (14)3.4.1 高压厂用电接线 (14)3.4.2低压厂用电接线 (14)第4章短路电流计算 (16)4.1 短路计算的主要目的 (16)4.2 计算假定条件 (16)4.3 一般规定 (16)4.3.1 接线方式 (16)4.3.2 短路类型 (17)4.3.3 短路计算点 (17)4.3.4 短路电流计算方法 (17)4.3.4 短路电流计算步骤 (17)4.4 短路电流计算公式 (18)4.4.1 元件参数计算 (18)4.4.2 网络变换 (19)4.4.3 计算电抗 (20)4.4.4 短路点短路电流周期分量有效值的计算 (20)4.4.5 短路的冲击电流 (21)4.4.6 电流分布系数及转移电抗 (21)第5章电气设备和导体的选择 (23)5.1 导体和电气设备选择的一般规定 (23)5.1.1 一般原则 (23)5.1.2 技术条件 (23)5.1.3 环境条件 (25)5.2 220kV高压设备选择 (25)5.2.1 高压断路器的选择 (25)5.2.2 隔离开关的选择 (27)5.2.3 电流互感器的选择 (28)5.2.4 电压互感器的选择 (29)5.3 裸导体的选择 (30)5.3.1 220kV母线的选择 (30)5.3.2 封闭母线的选择 (31)5.4 6kV高压开关柜的选择 (31)5.4.1 种类和型式的选择 (31)5.4.2 主开关的选择 (32)5.4.3 额定电压和额定电流的选择 (32)5.4.4 防护等级的选择 (32)5.4.5开断和关合短路电流的选择 (32)5.4.6 短路热稳定和动稳定校验 (32)第6章高压配电装置设计 (34)6.1 配电装置的基本要求 (34)6.2 配电装置设计的基本步骤 (34)6.3 220kv配电装置 (34)6.4 220kV室外配电装置的安全净距 (35)6.5 屋外配电装置的布置原则 (36)第7章继电保护和自动装置配置 (37)7.1 继电保护配置 (37)7.1.1 发电机保护 (37)7.1.2 变压器保护 (39)7.1.3 220kV线路保护 (40)7.1.4 母线和断路器失灵保护 (40)7.2 自动装置配置 (41)第8章防雷保护设计 (42)8.1 雷害来源 (42)8.2 直击雷的防护 (42)8.2.1 直击雷防护措施 (42)8.2.2 避雷针装设的基本原则 (42)8.2.3 避雷针的保护范围 (42)8.3 入侵雷的防护 (43)8.3.1 入侵雷防护措施 (44)8.3.2 避雷器的配置要求 (44)8.3.3 避雷器的配置原则 (44)8.3.4 避雷器参数选择 (44)8.4 防雷接地 (45)第二部分计算书 (46)第9章变压器的选择计算 (46)9.1 主变压器的选择 (46)9.2 厂用高压变压器的选择 (46)第10章短路电流计算 (49)10.1 短路电流计算接线图 (49)10.2 参数计算 (49)10.2.1 发电机参数 (49)10.2.2 其他参数计算 (49)10.3 220kV母线短路(k1) (50)10.3.1 网络化简 (50)10.3.2 短路电流周期分量有效值 (51)10.3.3 短路的冲击电流 (52)10.4 厂用高压工作变压器6kV一段短路(k3) (52)10.4.1 网络化简 (52)10.4.2电流分布系数及转移电抗 (52)10.4.3短路电流周期分量有效值 (53)10.4.4短路的冲击电流 (54)10.5 备用/启动变压器6kV一段短路(k2) (54)10.5.1网络化简 (54)10.5.2 短路电流周期分量有效值 (55)10.5.3 短路的冲击电流 (56)10.6 计算结果列表 (56)第11章电气设备和导体的选择计算 (57)11.1高压断路器的选择 (57)11.1.1 220kV侧高压断路器的选择 (57)11. 1.2 6kV侧高压断路器的选择 (58)11. 2 高压隔离开关的选择 (58)11.2.1 220kV侧高压隔离开关的选择 (58)11. 3 电流互感器的选择 (59)11.3.1 220kv侧电流互感器的选择 (59)11.3.2 6kv侧电流互感器的选择 (60)11. 4 电压互感器的选择 (61)11.4.1 220kV侧电压互感器的选择 (61)11.5 裸导体的选择 (61)11.5.1 220kV主母线的选择 (61)11.5.2 共箱封闭母线选择 (62)11.6 6kV高压开关柜的选择 (63)第12章防雷保护设计 (64)12.1 避雷针的布置 (64)12.2 避雷针高度的确定 (64)12.2.1 初步确定 (64)12.2.2 校验 (64)总结 (66)致谢 (67)参考文献 (68)附录 (69)引言本设计的设计题目是2×300MW凝汽式火力发电厂第一期工程电气部分的初步设计。

各专业完整优秀毕业论文设计图纸河南机电高等专科学校毕业设计论文论文题目：300MW机组火力发电厂电气部分设计系部：电气工程系专业：电力系统自动化班级：2012级01班学生姓名：张冬育学号：120313144指导教师：张锐李桂芳2014年12月31日摘要由发电、变电、输电、配电用电等环节组成的电能生产与消费系统它的功能是将自然界的一次能源通过发电动力装置转化成电能，再经过输、变电系统及配电系统将电能供应到各负荷中心。

电气主接线反映了发电机、变压器、线路、断路器和隔离开关等有关电气设备的数量、各回路中电气设备的连接关系及发电机、变压器与输电线路、负荷间以怎样的方式连接，直接关系到电力系统的可靠性、灵活性和安全性，直接影响发电厂、变电所电气设备的选择，配电装置的布置，保护与控制方式选择和检修的安全与方便性。

而且电能的使用已经渗透到社会、经济、生活的各个领域，而在我国电源结构中火电设备容量占总装机容量的75%。

本次设计是针对一台300MW机组火力发电厂电气部分的设计。

在本次毕业论文设计当中介绍了有关发电厂的一些电气设备如发电机、变压器、断路器、电压互感器、电流互感器和电动机等以及介绍了主变的选择和短路电流的计算条件，最后介绍防雷的重要性以及防雷的有效措施。

因此，我们在电厂以后的工作当中一定要时刻保持安全和认真的态度。

本文对发电厂的主要一次设备进行了选择，并根据短路电流计算，通过电器设备的短路动稳定、热稳定性对主要设备进行了校验。

在主接线设计中，我们把两种接线方式在经济性，灵活性，可靠性三个方面进行比较，最后选择双母线接线方式。

关键词：电气设备,发电机,变压器，电力系统，ABSTRACTBy power、generation、substation,、transmission and distribution of electricity, electricity production and consumption system, its function is the nature of primary energy into electricity by electric power equipment, after losing, substation and power distribution system will be power supply to the load center.Reflects the main electrical wiring generators, transformers, lines, the number of circuit breaker and isolating switch and related electrical equipment, electrical equipment in each circuit connection relationship and generator, transformer and transmission lines, in which way the load between connections, is directly related to reliability, flexibility and security of power system, directly affect the choice of the electricalequipment for power plants, substations, power distribution equipment arrangement, protection and control mode selection and maintenance of safety and convenience. And the use of electricity has penetrated into every field of society, economy, life, and the power structure in our country accounted for 75% of total installed capacity of thermal power equipment capacity. This design is for a 300 mw thermal power plant electrical part design. In the design of the graduation thesis introduces related to power plant electrical equipment such as generator, transformer, circuit breaker, voltage transformer, current transformer and motor etc, and introduces the selection of main transformer and the calculation of short-circuit current condition, finally presents the importance of lightning protection and effective measures of lightning protection. Therefore, we in the midst of the power plant after work must keep safety and serious attitude.In this paper, a main equipment of power plant selection, and according to the current calculation, using electrical equipment of dynamic stability, thermal stability of the short circuit to the main equipment calibration. In the main wiring design, we put the two connection mode in economy, flexibility, reliability, comparing three aspects, and finally choose double connection mode.Keywords:electrical equipment, generator, transformer, power system, relay protection目录摘要 (I)绪论 (1)第1章电力系统及其发电厂电气部分总述 (3)1.1 电力系统的构成 (3)1.2 对电力系统的基本要求 (3)1.3 发电厂电气部分概述 (4)第2章发电厂电气主接线选择 (6)2.1 概述 (6)2.2 电气主接线的设计依据 (6)2.3 主接线方案的拟定 (8)2.4 主接线方案的比较与选定 (9)第3章主变压器的选择 (11)3.1 主变压器的概述 (11)3.2 主变压器的选择 (10)3.3 主变压器的计算 (11)第4章短路电流的分析及计算 (13)4.1 短路电流计算分析 (13)第5章电气设备的选择及校验 (14)5.1 电气设备选择的原则 (14)5.2 电气设备的分析 (14)5.3 220KV母线侧高压断路器的选择及校验 (14)5.4 220KV母线侧隔离开关的选择及校验 (16)5.5 220KV母线侧电流互感器的选择 (16)5.6 220KV母线侧电压互感器的选择 (17)5.7 110KV母线侧高压断路器的选择及校验 (18)5.8 110KV母线侧隔离开关的选择及校验 (19)5.9 110KV母线侧电流互感器的选择 (19)5.10110KV母线侧电压互感器的选择 (19)第6章防雷保护规划 (22)6.1 雷电过电压的形成与危害 (22)6.2 防雷保护 (22)6.3避雷器的选择 (22)6.4防雷计算 (22)第7章展望 (27)致谢 (30)参考文献 (31)附录I短路电流计算 (32)绪论世界各国电力工业发展的经验告诉我们，电力系统愈大，调度运行就愈能合理和优化，经济效益就愈好，应变事故的能力就愈强。

电⽓⼯程专业本科段毕业设计（绝对原创）毕业设计任务书题⽬：2×300MW⽕⼒发电⼚电⽓系统设计⼀、原始资料1、发电⼚的建设规模①类型：⼤型凝汽式⽕电⼚②最终容量，机组台数与型式：2×300MW发电机，其出⼝电压为18kV，年最⼤利⽤⼩时数6000⼩时/年2、电⼒系统与本⼚连接情况①发电⼚在电⼒系统中地位和作⽤：年利⽤⼩时多，宜带基本负荷②发电⼚联⼊系统的电压等级为330kV，出线回路数为3回架空线③电⼒系统总装机容量5000MW，短路容量或归算后的标么电抗为X*=0.00746(S J=100MV A)3、电⼒负荷⽔平①⼚⽤负荷:⼚⽤电率为6.2%②330kV级负荷3回路输电线输⼊系统，COSФ=0.854 、环境条件①当地年最⾼温度42℃，年平均温度25℃②⽓象条件⼀般5、继电保护要求：①发电机出线主保护动作时间0.1S②后备保护时间4S⼆、设计任务⒈电⽓主接线选择⒉短路电流计算⒊主要电⽓设备选择⒋主接线图的绘制⒌⼩结第⼀章电⽓接线设计第⼀节原始资料分析⼀、发电⼚与系统的关系由原始资料，本次发电⼚设计容量为2×300MW，共计600MW，属⼤型凝汽式⽕电⼚，系统容量为5000MW，本⼚占系统容量的12%，发电机年利⽤最⼤⼩时数为6000⼩时，主要承担系统的基本负荷，兼有⼀定的调峰，调频任务，如考虑将来再扩建两台300MW 机组，则其总容量将达到1200MW，约占系统容量的24%。

因此，本⼚设计时应考虑其容量对系统的影响较⼤，该⼚的性质应属于区域性发电⼚，⼜为⼤型发电⼚，其电压等级分为三级，即：330kV、⾼电机端电压18kV及⼚⽤6kV，备⽤电源引⾃110kV系统。

三、对各级电压的分析1、330kV电压级330kV电压级与系统直接相连，出线3回，发电⼚中除去⼚⽤电后的剩余功率都直接全部送⼊系统，本次设计可将2台300MW 机组采⽤单元式接线形式再经过变压器升压后直接送⼊330 kV系统，其与系统的联系⽅式可采⽤，双母带旁路母线或⼀台半断路器接线等形式。

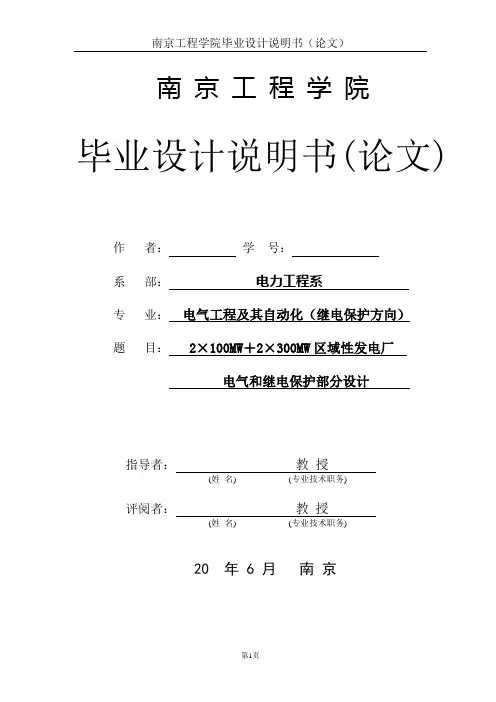

南京工程学院毕业设计说明书（论文）南京工程学院毕业设计说明书(论文)作者：学号：系部：电力工程系专业：电气工程及其自动化（继电保护方向）题目：2×100MW＋2×300MW区域性发电厂电气和继电保护部分设计指导者：教授(姓名) (专业技术职务)评阅者：教授(姓名) (专业技术职务)20 年 6 月南京目录前言 (5)第一章发电厂主接线和中性点接地方式 (6)1. 原始资料分析 (6)1.1 发电厂概况 (6)1.2 机组情况 (6)1.3 电压等级及出线情况 (6)1.4 发电厂地位 (6)2. 主接线 (6)2.1 方案一 (7)2.2 方案二 (10)2.3 方案三 (11)2.4 方案四 (12)2.5 技术经济比较 (14)3．中性点接地选择 (15)3.1 电网中性点接地问题 (15)3.2 发电机中性点接地问题 (15)第二章电气设备选择和短路计算 (19)1. 电气设备选择 (19)1.1 电气设备选择的一般条件 (19)1.2 断路器和隔离开关的选择 (20)1.3 电流互感器和电压互感器的选择 (21)2. 短路电流计算和设备校验 (24)2.1 短路计算点的确定 (24)2.2 各元件和系统等值电抗的计算 (25)2.3 短路电流计算和断路器校验 (26)2.4 隔离开关校验 (31)2.5 电流互感器校验 (33)第三章继电保护部分设计 (35)1. 继电保护配置图 (35)2. 发电机，变压器，母线以及线路的继电保护配置 (35)2.1 发电机 (35)2.2 变压器 (35)2.3 母线 (36)2.4 线路 (36)3.主设备继电保护的选择 (36)4.发电机，变压器保护的整定计算 (37)4.1 运行方式的确定 (37)4.2 最大运行方式下发电机回路短路电流的计算 (37)4.3 整定计算 (37)结论 (53)参考文献 (54)致谢 (55)前言电力已成为人类历史发展的主要动力资源，要科学合理地驾驭电力，必须从电力工程的设计原则和方法上来理解和掌握其精髓，并且要熟悉针对可能发生的故障所进行的继电保护的原理及其整定方法。
