九年级物理全册《电学实验专题》复习教案 新人教版

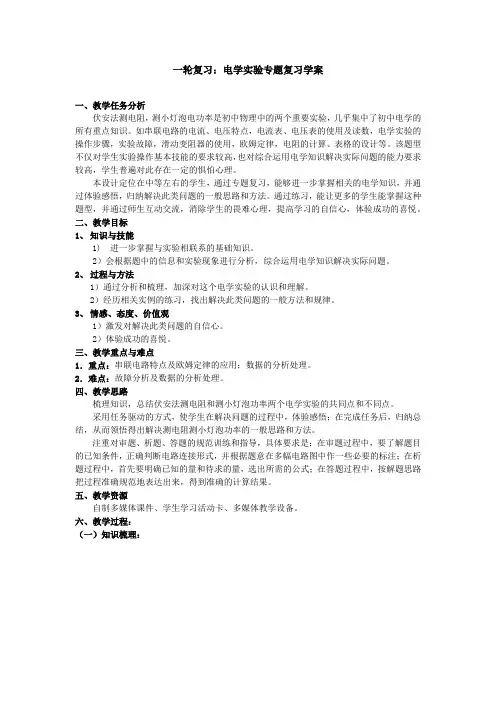

一轮复习：电学实验专题复习学案一、教学任务分析伏安法测电阻，测小灯泡电功率是初中物理中的两个重要实验，几乎集中了初中电学的所有重点知识。

如串联电路的电流、电压特点，电流表、电压表的使用及读数，电学实验的操作步骤，实验故障，滑动变阻器的使用，欧姆定律，电阻的计算、表格的设计等。

该题型不仅对学生实验操作基本技能的要求较高，也对综合运用电学知识解决实际问题的能力要求较高，学生普遍对此存在一定的惧怕心理。

本设计定位在中等左右的学生，通过专题复习，能够进一步掌握相关的电学知识，并通过体验感悟，归纳解决此类问题的一般思路和方法。

通过练习，能让更多的学生能掌握这种题型，并通过师生互动交流，消除学生的畏难心理，提高学习的自信心，体验成功的喜悦。

二、教学目标1、知识与技能1) 进一步掌握与实验相联系的基础知识。

2）会根据题中的信息和实验现象进行分析，综合运用电学知识解决实际问题。

2、过程与方法1）通过分析和梳理，加深对这个电学实验的认识和理解。

2）经历相关实例的练习，找出解决此类问题的一般方法和规律。

3、情感、态度、价值观1）激发对解决此类问题的自信心。

2）体验成功的喜悦。

三、教学重点与难点1．重点：串联电路特点及欧姆定律的应用；数据的分析处理。

2．难点：故障分析及数据的分析处理。

四、教学思路梳理知识，总结伏安法测电阻和测小灯泡功率两个电学实验的共同点和不同点。

采用任务驱动的方式，使学生在解决问题的过程中，体验感悟；在完成任务后，归纳总结，从而领悟得出解决测电阻测小灯泡功率的一般思路和方法。

注重对审题、析题、答题的规范训练和指导，具体要求是：在审题过程中，要了解题目的已知条件，正确判断电路连接形式，并根据题意在多幅电路图中作一些必要的标注；在析题过程中，首先要明确已知的量和待求的量，选出所需的公式；在答题过程中，按解题思路把过程准确规范地表达出来，得到准确的计算结果。

五、教学资源自制多媒体课件、学生学习活动卡、多媒体教学设备。

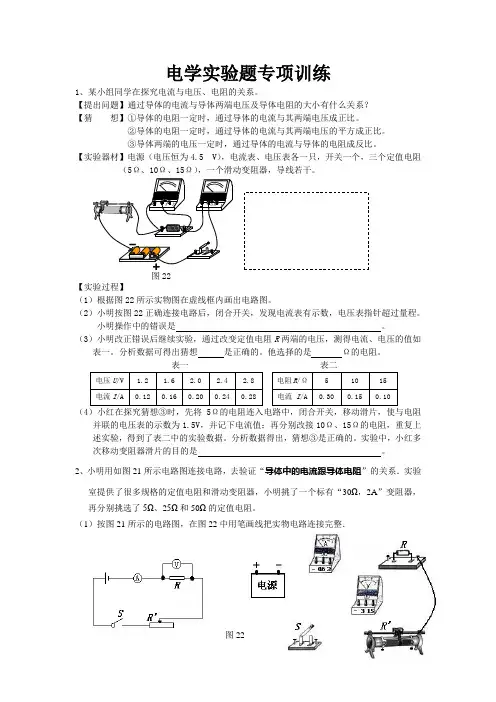

图22电学实验题专项训练1、某小组同学在探究电流与电压、电阻的关系。

【提出问题】通过导体的电流与导体两端电压及导体电阻的大小有什么关系？ 【猜 想】①导体的电阻一定时，通过导体的电流与其两端电压成正比。

②导体的电阻一定时，通过导体的电流与其两端电压的平方成正比。

③导体两端的电压一定时，通过导体的电流与导体的电阻成反比。

【实验器材】电源（电压恒为4.5 V ），电流表、电压表各一只，开关一个，三个定值电阻（5Ω、10Ω、15Ω），一个滑动变阻器，导线若干。

【实验过程】（1）根据图22所示实物图在虚线框内画出电路图。

（2）小明按图22正确连接电路后，闭合开关，发现电流表有示数，电压表指针超过量程。

小明操作中的错误是 。

（3）小明改正错误后继续实验，通过改变定值电阻R 两端的电压，测得电流、电压的值如表一。

分析数据可得出猜想 是正确的。

他选择的是 Ω的电阻。

表一 表二（4）小红在探究猜想③时，先将5Ω的电阻连入电路中，闭合开关，移动滑片，使与电阻并联的电压表的示数为1.5V ，并记下电流值；再分别改接10Ω、15Ω的电阻，重复上述实验，得到了表二中的实验数据。

分析数据得出，猜想③是正确的。

实验中，小红多次移动变阻器滑片的目的是 。

2、小明用如图21所示电路图连接电路，去验证“导体中的电流跟导体电阻”的关系．实验室提供了很多规格的定值电阻和滑动变阻器，小明挑了一个标有“30Ω，2A ”变阻器，再分别挑选了5Ω、25Ω和50Ω的定值电阻。

（1）按图21所示的电路图，在图22中用笔画线把实物电路连接完整．图22图23图21（2）电路中连接电阻为5Ω时，电压表读数为5V ，此时把测出的电流1A 记录在表格中；当换下5Ω电阻，把25Ω的电阻接入电路，再次闭合开关S ，调节滑动变阻器，使电压表读数仍然是5V 时，读出电流表读数如图23所示，此时电流大小为________A ．请解释：当把25Ω的电阻替代5Ω电阻接入电路时，为什么要把电压表的读数调到5V ？ 原因是：______________________________________________________________；（3）如果实验过程中，电流表没有示数，而电压表的示数接近电源电压，请分析电路出现故障可能是什么？3、小芳设计了一种测量未知电阻R x 的实验方案：（1）她的测量电路如图15所示，图中电流表测量的是_________（选填“甲电阻”、“乙电阻”或“干路”）的电流；（2）为了测量乙电阻两端的电压，请用笔画线代替导线，将图15中的电压表正确地接入电路；（3）实验中，电表的示数如图16所示，测得的电流是 A ，电压是＿＿＿＿V ，通过这些数据算出电阻的阻值；（4）小芳认为通过以上操作就完成了对待测电阻的测量，请您指出小芳的实验设计方案有哪些可改进之处： ．图16表34、．在“探究通过导体的电流与电压的关系”的实验中，选用电压6V 的电源，小明设计了实验电路图（a ），小亮觉得小明设计的电路图不够完善，于是他对图（a ）进行了改进，增加了一只滑动变阻器R 2连接到如图（b ）所示的实物图中， （1）问：小亮增加一只滑动变阻器能起什么作用？ 答：_______（2）实验中，小亮在闭合开关S 后，发现电流表示数为零，电压表示数为6V ，造成此现象的原因可能是_______（选填下列四个选项之一）A. R 1短路B. R 1断路C. R 2短路 D. R 2断路（3）经重新调整后，通过改变电阻R 两端的电压，电流表、电压表的示数如表中所示，对表格中的数据进行分析，你认为错误的数据是_______，排除错误的数据后，可归纳得出的结论是 1的阻值估计为 Ω （1）如图16甲是小楠设计的实验电路，请你依图甲用笔画线代替导线在图15乙中将没有连接完的实物电路补充完整，并要求滑动变阻器向左移动时电流表示数变大。

电学实验专题复习教案设计一、教学目标1. 回顾和巩固电学实验的基本原理和实验方法。

2. 提高学生对电学实验数据的分析和处理能力。

3. 培养学生的实验操作技能和科学思维。

二、教学内容1. 电学实验的基本原理和实验方法。

2. 电学实验数据的采集、分析和处理。

3. 常见电学仪器的使用和维护。

三、教学重点与难点1. 电学实验的基本原理和实验方法。

2. 电学实验数据的采集、分析和处理。

3. 常见电学仪器的使用和维护。

四、教学方法与手段1. 采用问题驱动的教学方法，引导学生主动思考和探究。

2. 使用多媒体教学手段，展示实验操作过程和实验数据。

3. 组织学生进行实验操作和小组讨论，提高学生的实践能力。

五、教学过程1. 引入电学实验的主题，回顾电学实验的基本原理和实验方法。

2. 讲解电学实验数据的采集、分析和处理方法，引导学生掌握实验数据的处理技巧。

3. 演示常见电学仪器的使用和维护方法，让学生了解实验仪器的操作和保养。

4. 组织学生进行实验操作和小组讨论，让学生亲身体验电学实验的过程和数据分析的方法。

5. 进行课堂小结，巩固学生对电学实验的理解和掌握。

教学反思：在教学过程中，要注意关注学生的学习情况，及时进行反馈和指导。

要注重培养学生的实验操作技能和科学思维，提高学生的实践能力。

六、教学评估1. 课堂提问：通过提问了解学生对电学实验原理的理解程度。

2. 实验操作：观察学生在实验中的操作是否规范，数据处理是否准确。

3. 小组讨论：评估学生在小组讨论中的参与程度及提出的观点。

七、教学策略1. 针对学生的薄弱环节进行有针对性的讲解和辅导。

2. 鼓励学生提问，充分解答学生的疑问。

3. 提供丰富的实验资源，让学生有更多的机会进行实验操作。

八、教学拓展1. 介绍电学实验在实际应用中的例子，激发学生的学习兴趣。

2. 引导学生关注电学领域的最新研究成果，拓宽视野。

3. 组织学生参加电学实验竞赛，提高学生的实验技能。

九、教学计划1. 节课：回顾电学实验基本原理和方法，讲解实验数据处理。

《电学实验专题》复习教案课题：中考物理电学实验专题复习设计意图：电学实验探究式电学的重点和难点,电功率和欧姆定律的实验共同构成实验的重点考查题目,也是每年中考的必考内容，而电学实验中以“测量电阻”和“测量电功率”这两个实验为最重要，因为这两个实验比较全面地覆盖了电学部分基本知识点——从基本概念到重要原理、规律，从单一仪器的作用到多种仪器的同时使用，从实验手段到思想方法，从知识运用到思维拓展等等。

所以对电学实验进行专题讲解是很有必要的。

教学目标:一、知识与技能:通过对电学实验的复习让学生准确把握教材上的物理规律，并了解探究的全过程，能熟练的运用各种探究方法二、过程与方法:采取师生互动,生生互动等方式引导学生进行讨论分析概括总结,从而培养学生的语言表达能力,分析能力和创新能力.三、情感态度与价值观:培养学生问题意识及分析思维能力和应用知识的能力，激发起自身的创新精神和科学探究意识教学准备：学生：课前复习教材的电学实验教师：多媒体课件教学过程： <创设情境引入教学 > 通过小故事引入课题，激发学生的学习兴趣，并对学生进行爱国教育<新课讲授> 以闯关的形式，对考点进行有浅入深的讲解1、三个电学测量仪器使用2、对课本三个重要实验进行回顾（目的、原理、器材、电路图、操作过程这些方面）3、电路故障的判断（如短路、断路、滑动变阻器的连接以及电压表电流表连接）4、滑动变阻器的选择和使用5、当实验器材缺失时如何根据所给器材设计实验（将考点进行分类总结，并结合例题进行讲解，形式以师生互动，生生互动为主）<课堂练习>复习资料上的相关题目的完成<成果展示>学生对完成的题目进行投影讲解<结束语>中考励志语言激励学生积极备考。

基于学生命题的电学实验专题复习【学情分析】在第一轮复习中，学生对电学实验的考查点已经基本掌握，但是由于电学实验的综合性较强，所以这仍是大部分学生难以攻克的内容。

在第二轮复习中，如果沿用第一轮复习的模式，学生会感到枯燥，因此本课例尝试以学生命题的形式进行复习，通过小组合作实现全员参与，调动学生积极性，在巩固学生对电学实验的理解的基础上，进一步提升对学生对电学知识的运用能力。

【教学目标】一、知识与技能1.能够根据试题基本判断考察的知识点。

2.通过试题的对比分析，初步学会鉴赏试题，初步判断试题的难易程度，提高学生的审题能力。

二、过程与方法1.初步学会改编试题，尝试从作图、操作、故障、结论四个侧面改编试题，提高学生对试题的分析能力。

2.通过开放性命题，引导学生总结归纳电学实验，举一反三的科学思维方法。

三、情感、态度与价值观1.有克服困难的信心和决心，体验解决物理问题时的喜悦，提高物理学习兴趣。

2.通过小组合作学习，培养学生合作分享意识。

【重点定位】学生改编中考电学实验试题【难点挖掘】电学实验的开放性命题【教法、学法及教学设计】一、教法1.命题式教学：学习（赏析试题）——模仿改造（小试牛刀——改编试题）——创新（能力提升——开放性命题）2.信息化教学：利用思维导图、Forclass软件、虚拟实验室等信息技术引导学生进行电学实验复习。

二、学法1.学生自主命题：学习（赏析试题）——模仿改造（小试牛刀——改编试题）——创新（能力提升——开放性命题）2.小组合作：在改编试题通过小组合作的方式进行学生集中命题，可以很好地汇集学生的改编试题的想法。

在分享收获环节进行小组讨论，能有效提高学生的课堂参与度。

【教学媒体和教具】一、媒体粤教云课室、教师平板、学生平板、Forclass软件、虚拟实验室软件二、实验器材电学实验箱【教学过程】教学环节知识内容教师活动设计意图学生活动（个人或小组、内容）设计意图复习引入总结电学实验的类型以及命题角度带领学生梳理电学实验的类型和命题角度；（板书）★缩小命题角度，便于学生的学习归纳学生集体回答★引导学生在复习中形成总结的习惯复习环节（一）学习归纳——赏析试题1、利用Forclass学生资料中的翻页课件的形式将前一天晚上做好的题目按照作图、实验操作、故障分析、实验结论四个角度的题目下发给学生。

人教版初中物理电学实验复习导学案实验一：串联电路和并联电路的特性比较实验目的通过串联电路和并联电路的特性比较，加深对电路连接方式的理解，掌握电流和电压在串联电路和并联电路中的分配规律。

实验器材•两个电池•两个灯泡•五根导线实验步骤1.将两个灯泡用导线连接成串联电路，在电路中间加入一个开关。

2.将两个灯泡用导线连接成并联电路，在电路中间加入一个开关。

3.分别打开串联电路和并联电路的开关，观察灯泡的发光情况。

4.分别测量串联电路和并联电路中灯泡的亮度，并记录结果。

实验结果•串联电路中，两个灯泡依次发光，但亮度较暗。

•并联电路中，两个灯泡同时发光，亮度较高。

实验分析在串联电路中，电流依次通过两个灯泡，因此电流会减小，导致灯泡的亮度较暗。

而在并联电路中，电流会同时经过两个灯泡，因此电流不会减小，导致灯泡的亮度较高。

•串联电路中，电流依次通过每个元件，电流会减小，亮度较暗。

•并联电路中，电流同时经过每个元件，电流不会减小，亮度较高。

实验二：电阻的测量实验目的通过实验测量，学会使用万用表测量电阻。

熟练掌握使用万用表的操作方法和技巧。

实验器材•万用表•电阻箱•两个导线实验步骤1.将电阻箱连接到万用表的测量端口。

2.将一个导线连接到万用表的正负极，另一个导线连接到电阻箱的两个接线柱之间。

3.选择合适的量程，调节电阻箱的阻值。

4.读取万用表上显示的电阻值，并记录结果。

实验结果根据电阻箱调节的阻值和万用表上显示的电阻值，得到了电阻的测量结果。

使用万用表测量电阻的原理是通过在电路中加入一个已知的参考电阻，利用欧姆定律计算出待测电阻的阻值。

实验结论通过实验测量得到的电阻值即为待测电阻的阻值。

实验三：电流的测量实验目的通过实验测量，学会使用电流表测量电流。

熟练掌握使用电流表的操作方法和技巧。

实验器材•电流表•电池•一个导线实验步骤1.将电流表连接到电路中，正负极与电路的正负极相连。

2.打开电路开关，使电流通过电流表。

3.读取电流表上显示的电流值，并记录结果。

中考电学实验专题复习（一）、知识与技能1、掌握电学实验的类型及考查方式；2、熟练掌握电学安徽课程标准规定的探究性实验； （二）过程和方法1．通过复习和归纳，学会对实验考点的总结方法。

2．通过复习活动，进一步熟悉中考电学实验题的考法。

（三）情感态度和价值观通过教师和学生的双边活动，激发学生的学习的学习兴趣和对科学的求知欲望，使学生乐于探索生活中物理现象和物理原理。

重点难点：实验考题类型的特点及考法 复习内容：电学实验 教学方法：讨论、交流 教学安排：1课时。

复习过程： 一、 基本实验及对比：问题：画出“伏安法测电阻”、“伏安法测功率”的电路图对比思考：①两个实验都需要测出三组电压值和电流值，甲图的目的是 ；乙图的目的是 ②为什么不直接用乙图测灯泡的电阻？ ③甲图还能用来完成哪些实验？乙图呢？ 拓展与延伸小婷利用甲图电路测R 阻值，她连好电路后，准确测量了三组数据，记录如下表（电源电压恒定），仔细分析这些数据，完成以下问题。

（R 阻值不变）甲乙CBDP3 0.15 3.0a. 示数变大， 示数减小的原因是： 。

b.在方框内画出小婷的实验电路图c.本次实验中她所选稳压电源的电压为 ，被测阻值为 。

d.请在空白处填入遗漏的数据。

（解析：设电源电压为U ，被测电阻R ，当电压表示数为7.0V 时，被测电阻R 两端电压为（U － 7.0）V ，所以 0.10A=(U － 7.0)/R 同理， 0.15A=(U － 3.0)/R ,建立方程组， 解之得 U=15V ，R=80Ω 实践与探究：在测定额定电压为2.5V 的小灯泡功率的实验中。

1）如图3—13所示是小明同学已连接好的电路，但电路中有一根导线连接错误，请你把错误的连接线改正过来（在连错的导线上画“X”，并在原图上画出正确的接线）。

(2)同组的小华改正电路后，刚一试触就发现电流表的指针迅速摆过最大刻度，请写出两种可能的原因。

① ；② 。

次数 1 2 3 4 5 U/V 2.0 2.3 2.5 2.7 3.0 I/A0.260.290.300.310.33①小灯泡的额定电功率为 w 。

电与热专题复习教学设计指导思想：新课程标准明确教学过程中学生是主体，教师是主导者，教学目标是知识能力、过程与方法、情感态度与价值观并重的三维教学目标。

要注重通过各种评价手段，促进学生的自主学习意识和自主学习能力。

复习课是一种较难上的课型，重复知识，学生觉得厌烦、效率低，单纯做题容量小、不系统。

电功、电功率一章是电学部分难点和核心章节，知识点多、综合性强、难度大，所以这节复习课我着力从方法指导入手，一是基础知识总结的方法，二是运用这部分知识求解实际问题的思路方法以及规范性格式。

日常教学过程中提倡学生自主进行知识复习，因此教学的第一个环节通过展示学生和教师的总结，进一步指导学生进行知识复习的方法及使他们明确知识的内在联系形成知识网络。

第二环节，习题巩固。

习题的选择上我选择了开放性题、改错题和联系生活实际题，难度梯度逐步增加，教师引导学生分析解题的思路和方法，通过展示学生的各种解题思路和过程，培养学生的开放型思维和规范的解题习惯。

最后学生进行总结“我的感受、我的收获”。

通过各个环节过程中学生、教师之间的自评和互评以及最后通过小结引导学生进行课堂总结性评价，促进自我提高。

课堂上始终使学生活动起来，坚持使学生成为课堂的主人。

教学目标：1．复习巩固电功、电功率、焦耳定律，并加深理解，形成知识网络。

2．通过自主总结基础知识，使学生学会复习、形成知识网络的方法。

3．通过开放性习题，加深学生对知识间联系的理解，培养知识的运用能力，培养发散性思维。

4．通过师生、生生评价，提高自主学习的能力。

教学重点：1．通过自主总结基础知识，使学生学会复习、形成知识网络的方法，巩固电功、电功率、焦耳定律知识形成体系。

2．培养运用电功、电功率、焦耳定律的知识解决实际问题的能力。

3．培养发散性思维，养成自主学习的习惯。

教学难点：1．综合运用知识解决问题的能力2．通过课堂教师引导和学生活动，使学生逐步形成自主学习的习惯和具备一定的自主学习能力。

初三物理电学实验专题复习教案学习必备欢迎下载初三物理二轮总复习补习班教案目标提高班?名师培优精讲【教学目标】《电学》实验专题复习1.?电学实验题的审题技巧；2.?电学实验的答题规范要求。

【教学重点】1.?如何快速审题抓住实验目的审清实验步骤。

【教学难点】1.?创新性电学实验题。

【进门得分】★★实验?1 测量小灯泡的电功率1.(株洲?27?题)(8?分)某实验小组用伏安法测量小灯泡的电功率,待测小灯泡的额定电压为?2.5V.(1)请用笔画线代替导线,完成图甲实物电路的连接(要求:连线不得交叉,电压表量程要正确)(2)检查电路连接无误后,闭合开关?S,灯泡不亮,电压表有示数,电流表指针几乎不动,产生这一现象的原因可能是_____________________________；(3)故障排除后进行实验?,通过移动滑片记录了多组数据?,并作了如图乙所示的I-U?图像据图可知小灯泡的额定功率为______W(4)现将该小灯泡与一个?10Ω?的定值电阻申联后接入电压为?3V?的电源两端,此时小灯泡的实际功率是_______W2.(十堰?39?题)(6?分)在“测定小灯泡的电功率”的实验中(小灯泡标有“3.8V”第?1?页学习必备欢迎下载字样),电源电压恒定(1)请你用笔画线代替导线,将甲图中的实物电路连接完整,要求滑动变阻器滑片P?向右滑动时灯泡变亮(2)在检查电路连接时,变阻器滑片?P?应移到______端(选填“A”或“B”),目的是为了保护电路(3)实验时?,要使小灯泡正常发光?,应移动滑动变阻器滑片P?使电压表示数为_______V?时,电流表示数如图乙所示,通过灯泡的电流为_______A灯泡的额定功率为_______W(4)做完实验后?,小明看到实验台上有一个定值电阻?R,上边的数字模糊不清?,想测出它的阻值?,可是发现电压表损坏?,经过小组讨论设计了如图丙和丁两个电路图,小明认为利用前面的数据和这两个电路图,都能测出?R?的阻值,你认为能测出R?阻值的电路图是_______3.(泰州?48?题)(9?分)在“测量小灯泡的功率”的实验中(1)小明设计了如图甲所示的电路图?,按照电路图?,已完成部分实物电路连接?(如图乙所示),根据图乙中的信息,电压表量程应选?0∽_____V；若开关闭合后,向左移动滑动变阻器滑片?P,能使电路中电流变大?,应将开关右侧接线柱与滑动变阻器的_______（选填“A”、“B”、“C”或“D”)接线柱相连,(2)正确连接好电路,闭合开关后发现,小灯泡不亮,电流表示数为零,而电压表示数接近电源电压?,经检查,电流表是完好的?,仅滑动变阻器或小灯泡存在故障?,则电路中的故障是________________排除故障后,闭合开关仍发现小灯泡不亮,电流表指针偏转很小,要使该小灯泡发光只需______________________。

教案：人教版物理九年级二轮复习专题复习《电学实验专题复习》一、教学内容本节课的教材章节为人教版物理九年级下册第16章《电流与电压的关系》和第17章《电阻》。

主要内容包括：电流与电压的关系实验、电阻的测量实验以及欧姆定律的应用实验。

二、教学目标1. 掌握电流与电压的关系，理解欧姆定律的含义。

2. 学会使用欧姆表测量电阻，提高实验操作能力。

3. 能够运用欧姆定律解决实际问题，提高解决问题的能力。

三、教学难点与重点重点：电流与电压的关系，欧姆定律的应用。

难点：电流与电压关系的实验操作，电阻的测量。

四、教具与学具准备教具：电源、电压表、电流表、电阻箱、导线等。

学具：笔记本、笔、实验报告单。

五、教学过程1. 实践情景引入：教师通过展示一个充电宝，让学生思考：充电宝的电量是如何表示的？电量与电压、电流有什么关系？从而引出本节课的主题——电流与电压的关系。

2. 电流与电压的关系实验：（1）教师讲解实验原理：在电阻不变的情况下，电流与电压成正比。

（2）学生分组进行实验，测量不同电压下的电流值。

（3）学生记录实验数据，并绘制电流电压图像。

3. 电阻的测量实验：（1）教师讲解欧姆表的使用方法：选择合适的挡位，进行欧姆调零，测量电阻。

（2）学生分组进行实验，测量不同电阻值。

（3）学生记录实验数据，并计算电阻值。

4. 欧姆定律的应用实验：（1）教师提出问题：如何计算一个未知电阻的值？（2）学生分组进行实验，运用欧姆定律计算未知电阻值。

六、板书设计板书内容：电流与电压的关系：1. 电流与电压成正比2. 电流与电压成反比欧姆定律：1. 公式：I = V/R2. 应用：计算未知电阻值七、作业设计作业题目：1. 请根据实验数据，绘制电流电压图像。

电阻1：10Ω电阻2：20Ω电阻3：30Ω答案：1. 电流电压图像应为直线，斜率为正值，表示电流与电压成正比。

2. 电阻1的测量值为10Ω，电阻2的测量值为20Ω，电阻3的测量值为30Ω。

电学实验专题训练学案考点一测量性实验【典型例题】例：在“测量小灯泡的电功率”实验中．电源电压为6V保持不变．所用小灯泡的额定电压为2．5V．小灯泡的电阻约为10 。

(1)用笔画线代替导线，将图甲的实物图连接完整，要求滑动变阻器滑片P向右滑动时小灯泡变亮。

(2)闭合开关S前，应将滑动变阻器的滑片P移到最_______端(选填“左”或“右”)。

(3)闭合开关S后，发现小灯泡不亮，但电流表和电压表均有示数，接下来首先应该操作的是_______ (填序号)A．检查电路是开断路B．检查电路是开短路C．移动滑动变阻器的滑片P，观察小灯泡是否发光(4)通过小灯泡的电流随它两端电压的变化如图乙所示．分析图象可知，当小灯泡两端的电压增大时，灯丝的电阻会_______ (选填“增大”、“不变”或“减小”)；小灯泡的额定功率为_______W。

(5)若将小灯泡换成定值电阻，该电路还可以进行的实验有______________ (清写出一个即可)。

【名题选练】1.如图甲是小明“探究并联电路电流特点”的电路图。

实验中，他将一只电流表分别接在A 、B、C 三处，测得的数据如图甲中所示．完成此实验至少需要根导线；小明由此得出：并联电路中干路电流等于；请指出小明就此得出结论的不科学之处：，你认为可做出的改进措施是．图甲图乙图丙（ 2 ）小华用如图乙所示电路测量小灯泡的额定功率，小灯泡上标有“ 3.8V ”的字样，额定功率约1W，滑动变阻器的规格是“20Ω 1A ”，电源电压恒为6V．①帮小华在图乙上补画导线，使其成为完整的实验电路．要求：滑动变阻器的滑片向右滑动时，灯泡变亮．②在实验中，小华不慎将电流表和电压表的位置接反了，则合上开关后看到的现象可能是A ．只有电流表有示数，灯不亮B ．两电表均有示数，灯亮C ．只有电压表有示数，灯不亮D ．只有电流表有示数，灯亮③排除故障后，小华闭合开关并调节滑动变阻器的滑片，当灯正常发光时，电流表的示数如图丙所示，该电流值为 A ，测出的额定功率为W ．④小华刚准备拆除电路结束实验时，同组的小红提出，在调节滑片使灯正常发光时，电压表的示数很难准确达到 3.8V ，可能因此造成一定的测量误差．她认为可以在小华第③步实验的基础上，对电路稍作改动，能提高测量数据的精确度．请帮小红补全测量步骤（补全步骤时必须准确阐述接法和操作要点）：a ．断开开关，；（ 2 分）b ．闭合开关，，并读出此时电流表的示数；2．小华同学用“伏安法”来测量一只阻值约为10Ω的定值电阻R x，实验室有如下器材供选用：A．两节干电池B．开关一个和导线若干C．电压表（0﹣3～15V）D．电流表（0～0.6﹣3A）E．滑动变阻器（0～10Ω）F．滑动变阻器（0～100Ω）（1）小华同学完成实验电路设计后，为了操作顺利和方便，除了A、B、C和D外，小华同学还需选用________器材（选填“E“或“F”）；（2）根据设计的实验电路要求，请用笔划线代替导线连接图甲中最后的两根导线；（3）如图甲所示，连接好电路．在闭合开关前，为保护电路，滑动变阻器的滑片P应该滑至______________端（选填“G”或“H”）；（4）小华在闭合开关后，移动滑动变阻器的滑片P时，发现电流表示数始终为零，而电压表有示数但不发生变化，此时电路中的一处故障是____________（选填A、B、C或D）；A．滑动变阻器断路B．滑动变阻器短路C．定值电阻R x断路D．定值电阻R x短路（5）排除故障后，小明通过实验得到数据如下表所示，其中第1次实验的电流表示数如图乙所示，为A，则所测电阻R x的值是Ω．（6）若在实验中，电压表不能使用，滑动变阻器实验序号 1 2 3 电阻R/Ω电压U/V 1.00 1.53 2.60 电流I/A 0.15 0.25甲乙最大阻值为R0，当滑片置于最左端时，电流表示数为I1，滑片P置于最右端时，电流表示数为I2，则未知电阻的表达式：R x= ．考点二探究性试验例1：小禹在复习“探究导体的电阻与哪些因素有关”的实验时，产生了一些疑惑；实验中为什么选择不常见的镍铬合金作为研究的导体，而不选用常见的铜丝？难道选用钢丝会不利于探究？带着这些思考，小禹决定进行实验验证；（1）为了能够更好地反映出电阻的变化，小禹可以在如图甲所示的电路中接入___________，且与研究导体_________联．（2）连接电路时，开关必须处于____________状态．（3）实验中，选择一根带鳄鱼夹的导线，主要是为了方便改变_____________________．（4）分别用铜丝、镍铬合金丝进行实验，记录实验结果于下表，对比实验记录，发现用____作为研究导体，实验现象不明显．不明显之处是：_______________________________．研究导体铜丝镍铬合金丝长度/cm 100 80 50 100 100 80 50 100 直径/mm 0.5 0.5 0.5 0.7 0.5 0.5 0.5 0.7灯泡亮度很亮很亮很亮很亮较亮较亮亮亮电流/A 0.42 0.42 0.43 0.43 0.24 0.26 0.31 0.30验中的作用，如图乙所示的“探究电流与电阻的关系”实验中，将电阻R由5Ω换成10Ω后，滑动变阻器的滑片应该向___________（选填“上”或“下”）端移动，以起到使电阻R两端电压________________的作用．2.小明探究电流与电压的关系，实验前他猜想：通过导体的电流可能与其两端的电压成正比，为此，他利用电阻箱代替定值电阻设计了如图甲所示的电路，已知电源电压恒为6V，电阻箱R1规格“0～999.9Ω”，滑动变阻器R2的规格“100Ω 1A”．（1）图乙是小明姐姐的实物电路，请在图中补画一根导线，使之成为完整实验电路，要求：滑片P向右移动时，R2接入电路的电阻变大．（2）正确连接电路后，调节两变阻器的阻值至最大并闭合开关，发现两电表示数均为零，则电路故障可能为．A．R1短路B．R1断路C．R2短路D．R2断路甲乙（3）排除故障后，他调节R1和R2的阻值，进行了第一次实验，两电表的示数如图丙所示，则对应的电压、电流值分别为V、A．（4）接着他保持开关闭合及R2的滑片位置不动，调节R1的阻值，又测得了三组数据，如表．他分析实验数据后发现，通过R1的电流与其两端的电压不能正比，请指出他在操作中存在的问题：实验次数电压U/V 电流I/A12 4.0 0.203 4.5 0.154 5.0 0.10①______________________________；②____________________________．（5）正在小明准备重新实验时，同组的小华巧妙处理了实验数据，作出了某个元件的I﹣U图象，顺利得出了正确结论．①请你帮小华在图丁中画出该图象；②根据图象得出的结论是_____________________________________________．【名题选练】小明同学在“探究电流与电压的关系”时选取了如下材料，3.6V锂电池一枚，10Ω定值电阻一个、电压表一只、电流表一只、最大阻值为20Ω的滑动变阻器一个，开关一个，导线若干．（1）请根据如图甲所示的电路，用铅笔代替导线在图乙中，将电路元件连接完整，注意导线不要交叉．（2）下面表格中是小明同学实验并整理的数据，请你在图丙坐标系中画出I﹣U的关系图象，通过分析图象，你得出的实验结论是：__________________________________________ 实验次数第1次第2次第3次第4次第5次电压/V 1 1.5 2 2.5 3 电流/A 0.1 0.15 0.2 0.25 0.3 （）王老师查看了小明的实验数据后说：小明，你的实验数据看上去很不错，不过，你有没有编造数据呀？”请你指出小明编造的的数据是____________并说出你的理由___________________________________________．(4)小明继续探究“探究电流与电阻的关系”根据实验数据，做出了如图丁所示的I﹣R图象，由于此图线为曲线，小明认为不便直观判断I与R的定量关系，于是对图象中的坐标进行了巧妙变换，从而直观判断出了I与R的关系．你认为小明的改进方法是：_________________________________________________．【当堂演练】1、（1）如图甲是奥斯特实验装置，接通电路后，观察到小磁针偏转，此现象说明了________________；断开开关，小磁针在___________的作用喜爱又恢复到原来的位置，改变直导线中电流方向，小磁针的偏转方向发生了改变，说明了_______________．（2）探究通电螺线管外部磁场分布的实验中，在嵌入螺线管的玻璃板上均匀撒些细铁屑，通电后______（填写操作方法）玻璃板，这样做的目的是___________________________，细铁屑的排列如图乙所示，由此可以判断，通电螺线管外部的磁场分布与_____________周围的磁场分布是相似的，将小磁针放在通电螺线管外部，小磁针静止时_________（N/S）极的指向就是该点处磁场的方向．(3)同学们在制作电动机模型时，把一段粗漆包线烧成约3cm×2cm的矩形线圈，漆包线在线圈的两端各伸出约3cm。

《电学实验》专题复习课教学设计教学目标1. 会画探究欧姆定律、伏安法测电阻、测量电功率的电路图及会连实物图。

2. 理解探究欧姆定律、伏安法测电阻、测小灯泡的电功率的原理及实验步骤。

3. 会根据实验数据分析归纳得出结论。

学情分析学生学习了电学之后，实验中改变器材，改变做法对于学生来讲是难点，通过本节课将实验进行整合，以及做出相应的变化，来锻炼学生的分析能力。

重点难点1. 画电路图、连实物电路；2. 分析数据的过程及方法。

3. 实验中器材、做法的改变及分析。

教学方法1.单元复习，需要帮助学生梳理知识，形成知识脉络，要注意“整分合补测”五环节复习的运用。

2.本章知识点较多，为了有更好的复习效果，分成2个知识板块。

一是回顾实验和探究。

二是综合实验。

3.小循环多反馈，更符合初中学生的学习特点和规律。

为提高复习课的效率，让学生多参与复习过程。

教学过程教师活动学生活动一、整二、分1引导学生回顾、建立电学实验知识框架（板书）帮助学生梳理知识、建立知识结构【例1：回顾实验和探究】探究欧姆定律探究在电阻一定时，电流与电压的关系重点讲解描点法作图小循环多反馈，提高效率回顾知识要点提炼学生互查，提高效率学情分析学生在九年级第一学期已经学完成了电学部分的知识的学习，对实验的整合和新的实验分析还不熟练，而欧姆定律是电学的核心，所以从欧姆定律入手，展开实验题目比较符合学生的认知水平。

学生对于改变实验方案的操作和数据处理比较陌生，通过这节课初步的开阔一下学生的思路，为九年级下学期的综合复习奠定基础，进一步打开思路，灵活处理学习中的问题。

效果分析经过完整的复习体系，学生对电学实验有了更系统地把握，对于数据分析能力，绘制图像的能力，改变实验方案的能力，优化方案的能力都有了一定的提高。

当堂检测方案A 方案B器材电源、开关、导线、滑动变阻器、U型磁体、导线ab，导轨器材电源、开关、导线、滑动变阻器、U型磁体、塑料棒ab，铁架台装置图装置图分析以上两个方案，错误的是方案，理由是。

初中电学实验专题复习（第一课时）一、立足于涉及电学实验的部分中考要求：•知道电路的基本组成，会连接串联电路和并联电路，会画出电路图；•会使用电流表、电压表测量电流和电压；•了解决定导体电阻大小的因素；•知道变阻器的原理，会用滑动变阻器改变电流大小；•会用实验探究导体中的电流与电压和电阻的关系；•理解欧姆定律，了解简单串联电路和简单并联电路中电流、电压、电阻的关系，并能进行有关计算；•会通过实验测量导体的电阻；•理解电功率的含义，并能进行相关的计算；•会测小灯泡的电功率。

二、针对考纲重点强调的电学实验，明确本节复习课的教学内容和教学目标1、探究导体中的电流与电压、电阻的关系（本课时）；2、测电阻（本课时）；3、测小灯泡的电功率（下一课时）。

三、教学设备的硬件及软件：多媒体平台、普罗米修斯电子白板、虚拟实验室等四、教学方法：小组合作学习、讲授法。

初三学生虽已学习过这部分知识点，但绝大多数学生的思维仍处于零碎状态，没有模块化，更没有很好地与中考要求有效结合，往往出现瓶颈。

为解决这一问题，采用小组合作学习和讲授法相结合的方式，可有效突破其中的疑难点和易错点，使学生的思维清晰化、连贯化、系统化。

五、教学流程：1 全体学生独立完成学案本环节旨在培养学生独立解决问题的能力，为后面的讨论环节做铺垫；2 学生进行组内讨论，形成统一见解本环节旨在让学生在各自的小组中讨论和分享彼此的观点。

特别是在他们之间出现不同意见的时候，更会充分调动学生思维的主动性，促使他们去思考、去探索，寻找更具说服力的依据，通过讨论和协商，形成组内统一的见解。

3 组间学生讨论，达成共识本环节旨在让各个小组在全班范围内的讨论中参考其他小组的见解和反思自己小组内部的观点，对小组内的观点进行分析、比较、对比和批判，最终使得全班达成共识。

有研究表明：信息的口头叙述能够提升高质量的学习策略的应用，从而促进理解和长时记忆，各种技能同样也因此融入到学生的技能中去。

初三物理电学复习一. 本周教学内容：电学复习二. 知识点分析：在初中阶段，电学的物理概念、定律及相应的计算公式是最多的。

为了突出各知识点的联系，帮助学生突破难点。

在学生对电学进行全面的知识归纳的基础上，分专题来进行复习。

（一）分析电路：电路图是电学的重要内容。

许多电学题往往一开头就有一句“如图所示的电路中”如果把电路图辨认错了，电路中的电流强度、电压、电阻等物理量的计算也随之而错，造成“全军覆没”的局面。

所以分析电路是学好电学的第一步。

简单的电路图，可通过分析电路中的电流通过的路径来进行判断。

电流在电路中始终是一路，说明这是一个串联电路。

如果电流在电路中分开两路或两路以上，说明这是一个并联电路。

对于复杂的电路图，就需通过画等效电路图的方法来分析电路。

这种方法可分为四步：1. 在初中阶段，一般认为电流表的电阻为零，电压表的电阻为无限大。

把电流表当作导线，电压表视为开路。

2. 用字母标出电路图中三条导线相交的结点。

3. 从电源的正极出发，根据电流的路径及各个结点的位置画出简单的电路图。

4. 电流表和电压表复位。

例：请你画出如图一所示的电路的等效电路图，并说明电流表和电压表的作用。

解：（1）把电流表当作导线，电压表视为开路。

（2）标出电路图的结点A、B、C、D。

（3）根据电流路径，电流由电源正极出发经过D点和R1来到A点，电流在A点分开两路，一路通过R2到达B点，另一路通过R3到达B点，两路在B点汇合到达电源负极形成回路。

画出简单易看的电路图（如图一1）。

由此可知R2、R3是并联，然后再与R1串联。

（4）电流表电压表复位。

由电路图一可知C、A两点之间用导线连接在一起可看作同一点，电压表的两个接线柱分别连接D点和A点，所以电压表是测量R1两端的电压。

电流通过A点分开两路，一路经过电流表后，再经过R3到达B点，所以电流表是测量通过R3的电流强度（如图一2）。

由上面例子，可看出分析电路的重要性。

在复习中应特别强调分析电路，画等效电路图的必要性，学生应掌握这个基本技能。
