51系列单片机输出PWM的两种方法PWM（Pulse Width Modulation，脉宽调制）是一种常用的调制技术，通过改变信号的脉宽来控制输出电平的占空比。
在51系列的单片机中，常用的PWM输出方式有基于定时/计数器和软件实现两种方法。
一、基于定时/计数器的PWM输出方法：在51系列单片机中，内部有多个定时/计数器可用于实现PWM输出。
这些定时/计数器包括可编程定时/计数器T0、T1、T2和看门狗定时器。
1.T0定时/计数器：T0定时/计数器是最简单和最常用的PWM输出方式之一、通过配置T0定时/计数器的工作模式和重装值来实现PWM输出。
具体步骤如下：（1）选择T0的工作模式：将定时/计数器T0设置为工作在16位定时器模式，并使能PWM输出。
（2）设置T0的重装值：通过设定T0的装载值来定义PWM输出的周期。
（3）设置T0的计数初值：通过设定T0的计数初值来定义PWM输出的脉宽。
（4）启动T0定时/计数器：开启T0定时/计数器的时钟源，使其开始计数。
2.T1定时/计数器：T1定时/计数器相对于T0定时/计数器来说更加灵活，它具有更多的工作模式和功能，可以实现更复杂的PWM输出。
与T0定时/计数器类似，通过配置T1的工作模式、装载值和计数初值来实现PWM输出。
3.T2定时/计数器：T2定时/计数器在51系列单片机中的应用较少，但也可以用于实现PWM输出。
与T0和T1不同，T2定时/计数器没有独立的PWM输出功能，需要结合外部中断请求（INT）来实现PWM输出。
二、软件实现PWM输出方法：在51系列单片机中，除了利用定时/计数器来实现PWM输出外，还可以通过软件来实现PWM输出。
软件实现PWM的核心思想是利用延时控制来生成不同占空比的方波信号。
软件实现PWM输出的步骤如下：（1）设置IO口：选择一个适合的IO口，将其设置为输出模式。
（2）生成PWM信号：根据要求的PWM占空比，通过控制IO口的高低电平和延时的时间来生成PWM方波信号。
51单片机定时器产生pwm波的程序PWM（Pulse Width Modulation）是一种调节脉冲信号宽度的技术，通过改变信号的高电平时间和低电平时间的比例来控制输出电压的大小。
在很多应用中，PWM技术被广泛应用于电机控制、LED调光、音频放大器等领域。
在使用51单片机生成PWM波之前，我们首先需要了解51单片机的定时器的工作原理。
51单片机内部集成了多个定时器，其中最常用的是定时器0和定时器1。
这两个定时器都是16位的，可以通过设定定时器的计数值和工作模式来控制定时器的工作。
在使用定时器0和定时器1生成PWM波之前，我们还需要明确一些概念。
占空比是指高电平时间与一个周期的比值，通常用百分比表示。
频率是指一个周期的时间，单位是赫兹（Hz）。
接下来我们以定时器1为例，介绍如何在51单片机上生成PWM波。
我们需要设置定时器1的工作模式。
定时器1的工作模式分为两种：8位自动重装载模式和16位工作模式。
在8位自动重装载模式下，定时器1的计数器值从0到255，然后自动重装载为初始值，重复计数。
在16位工作模式下，定时器1的计数器值从0到65535，然后自动重装载为初始值，重复计数。
在生成PWM波时，我们通常使用16位工作模式。
我们需要设置定时器1的计数值。
定时器1的计数值决定了PWM波的频率。
计数值越大，频率越低；计数值越小，频率越高。
我们可以根据具体的应用需求来设定计数值。
然后，我们需要设置定时器1的占空比。
占空比决定了PWM波的高电平时间与低电平时间的比例。
占空比为50%时，高电平时间和低电平时间相等；占空比小于50%时，低电平时间多于高电平时间；占空比大于50%时，高电平时间多于低电平时间。
我们可以通过改变定时器1的占空比来控制PWM波的输出电压的大小。
我们需要启动定时器1开始工作。
定时器1开始工作后，会自动根据设定的计数值和占空比生成相应的PWM波。
使用51单片机定时器生成PWM波的步骤如下：1. 设置定时器1的工作模式为16位工作模式；2. 设定定时器1的计数值，确定PWM波的频率；3. 设定定时器1的占空比，确定PWM波的输出电压的大小；4. 启动定时器1开始工作。
如何利用 51 单片机输出 PWM 波1、理论知识PWM 这个功能在飞思卡尔、等高档的单片机内部有专用的模块，STM32用此类芯片实现 功能时只需要通过设置相应的寄存器就可实现周期和占空比PWM的控制。
但是如果要用 51 单片机的话，也是可以的，但是比较的麻烦。
此时需要用到内部定时器来实现，可用两个定时器实现，也可以用一个定时器实现。
用两个定时器的方法 是用定时器 T0来控制频率，定时器 T1 来控制占空比。
大致的的编程思路是这样的： T0 定时器中断让一个 I0 口输出高电平，在这个定时器T0 的中断当中起动定时器，而这个 T1是让IO 口输出低电平，这样改变T1定时器 T0 的初值就可以改变频率，改变定时器T1的初值就可以改变占空比。
下面重点介绍用一个定时器的实现的方法。
因为市面上的智能小车PWM所采用的电机大多数为TT 减速电机 ，通过反复的实验，此电机 最佳的工作频率为1000HZ （太高容易发生哨叫，太低电机容易发生抖动） ,所以下面以周期为（）1ms1000HZ进行举例，要产生其它频率的波，程序中只需作简单修改即可。
PWM用一个定时器时（如定时器T0） , 首先你要确定 的周期T 和占空比，确定PWMD了这些以后，你可以用定时器产生一个时间基准 t ，比如定时器溢出 n 次的时间是 PWM 的高电平的时间， 则 D*T=n*t ，类似的可以求出 PWM 低电平时间需要多少个时间基准 n' 。
因为这里我们是产生周期为 1ms(1000HZ)的 PWM,所以可 设置中断的时间间隔为0.01ms, ，然后中断 100 次即为 1ms 。
在中断子程序内，可设置一个变量如 time,在中断子程序内， 有三条重要的语句 :1 、当 time>=100 时， time 清零 ( 此语句保证频率为1000HZ) ， 、I/O 口输出2 当 time>n 时(n 应该在 0－ 100 之间变化开 ) ，让单片相应的高电平 ，当 time<n 时，让单片相应的 I/O 口输出低电平，。

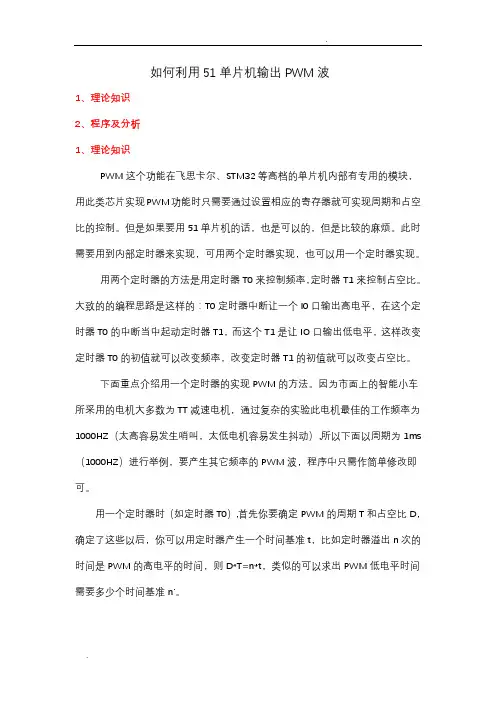

如何利用51单片机输出PWM波1、理论知识2、程序及分析1、理论知识PWM这个功能在飞思卡尔、STM32等高档的单片机内部有专用的模块，用此类芯片实现PWM功能时只需要通过设置相应的寄存器就可实现周期和占空比的控制。
但是如果要用51单片机的话，也是可以的，但是比较的麻烦。
此时需要用到内部定时器来实现，可用两个定时器实现，也可以用一个定时器实现。
用两个定时器的方法是用定时器T0来控制频率，定时器T1来控制占空比。
大致的的编程思路是这样的：T0定时器中断让一个I0口输出高电平，在这个定时器T0的中断当中起动定时器T1，而这个T1是让IO口输出低电平，这样改变定时器T0的初值就可以改变频率，改变定时器T1的初值就可以改变占空比。
下面重点介绍用一个定时器的实现PWM的方法。
因为市面上的智能小车所采用的电机大多数为TT减速电机，通过复杂的实验此电机最佳的工作频率为1000HZ（太高容易发生哨叫，太低电机容易发生抖动）,所以下面以周期为1ms （1000HZ）进行举例，要产生其它频率的PWM波，程序中只需作简单修改即可。
用一个定时器时（如定时器T0）,首先你要确定PWM的周期T和占空比D，确定了这些以后，你可以用定时器产生一个时间基准t，比如定时器溢出n次的时间是PWM的高电平的时间，则D*T=n*t，类似的可以求出PWM低电平时间需要多少个时间基准n'。
因为这里我们是产生周期为1ms(1000HZ)的PWM,所以可设置中断的时间基准为0.01ms,，然后中断100次即为1ms。
在中断子程序内，可设置一个变量如time,在中断子程序内，有三条重要的语句:1、当time>=100时，time清零(此语句保证频率为1000HZ)，2、当time>n时(n应该在0－100之间变化开)，让单片相应的I/O口输出高电平，当time<n时，让单片相应的I/O口输出低电平，此时占空比就为%n。
2、程序1，使单片机的I/O口输出固定频率的PWM波下面按上面的思路给出一个具体程序：/*******************************************************************//* 程序名：单片机输出固定频率的PWM波*//* 晶振：11.00592 MHz CPU型号：STC89C52 *//* 功能：P2^0口输出周期为1ms(1000HZ),占空比为%80的PWM波*//*****************************************************************/#include<reg52.h>#define uint unsigned int#define uchar unsigned charsbit PWM1=P2^0;//接IN1 控制正转sbit PWM2=P2^1;//接IN2 控制反转uchar time;void main(){TMOD=0x01;//定时器0工作方式1TH0=0xff;//(65536-10)/256;//赋初值定时TL0=0xf7;//(65536-10)%256;//0.01msEA=1;//开总中断ET0=1;//开定时器0中断TR0=1;//启动定时器0while(1){}}void delay(uint z){uint x,y;for(x=z;x>0;x--)for(y=500;y>0;y--);}void tim0() interrupt 1{TR0=0;//赋初值时，关闭定时器TH0=0xff;//(65536-10)/256;//赋初值定时TL0=0xf7;//(65536-10)%256;//0.01msTR0=1;//打开定时器time++;if(time>=100) time=0;//1khzif(time<=20) PWM1=0;//点空比%80else PWM1=1;PWM2=0;}程序说明：1、关于频率的确定：对于11.0592M晶振，PWM输出频率为1KHZ,此时设定时器0.01ms中断一次，时中断次数100次即为1KHZ( 0.01ms*100=1ms，即为1000HZ)此时，定时器计数器赋初值为TH0=FF,TL0=F7。
