失磁保护(讲课资料)

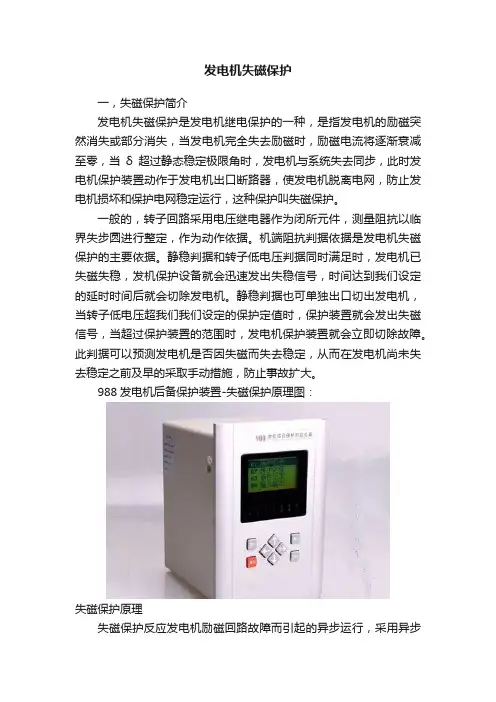

发电机失磁保护本文主要介绍发电机失磁产生的影响、发电机失步爱护、发电机逆功率爱护以及发电机过电压爱护。

一、发电机失磁产生的影响需要从电网中汲取很大的无功功率以建立发电机的磁场，所需无功功率的大小主要取决于发电机的参数以及实际运行的转差率。

由于从电力系统中汲取无功功率将可能引起电力系统电压下降，假如电力系统的容量较小或无功功率的储备不足，可能使失磁发电机的机端电压、升压变压器高压侧的母线电压或其它邻近点的电压低于允许值，从而破坏了负荷与各电源间的稳定运行，甚至可能因电压崩溃而使系统瓦解。

由于失磁发电机汲取了大量的无功功率，因此为了防止其定子绕组的过电流，发电机所能发出的有功功率将较同步运行时有不同程度的降低，汲取的无功功率越大，则降低越多。

失磁后发电机的转速超过同步转速，因此，在转子励磁回路中将产生差频电流，因而形成附加损耗，使发电机转子和励磁回路过热。

明显，当转差率越大时，所引起的过热也越严峻。

失磁后会引起发电机组的振动，凸极机振动更厉害。

二、发电机失步爱护这部分主要介绍什么是发电机失步爱护、失步爱护要求、失步爱护构成原理和出口方式。

定义：当系统受到大的扰动后，发电机或发电机群可能与系统不能保持同步运行，即发生不稳定振荡，称失步。

失步爱护要求：①失步爱护装置应能鉴别短路故障和不稳定振荡，发生短路故障时，失步爱护装置不应动作。

②失步爱护装置应能尽快检出失步故障，通常要求失步爱护装置在振荡的第一个振荡周期内能够检出失步故障。

③检出失步故障实行跳闸时，从断路器本身的性能动身，不应在发电机电动势与系统电动势夹角为180°时跳闸。

④失步爱护装置应能鉴别不稳定振荡和稳定振荡(通常发电机电动势与系统电动势间相角摆开最大不超过120°时为稳定振荡，即是可恢复同步的振荡)，在稳定振荡的状况下，失步爱护不应误动作。

失步爱护构成原理：利用两个阻抗继电器先后动作挨次反应发电机机端测量阻抗的变化。

出口方式：推断为减速失步时，发减速脉冲；推断为加速失步时，发加速脉冲；经过处理仍旧处于失步状态时，就动作于解列灭磁。

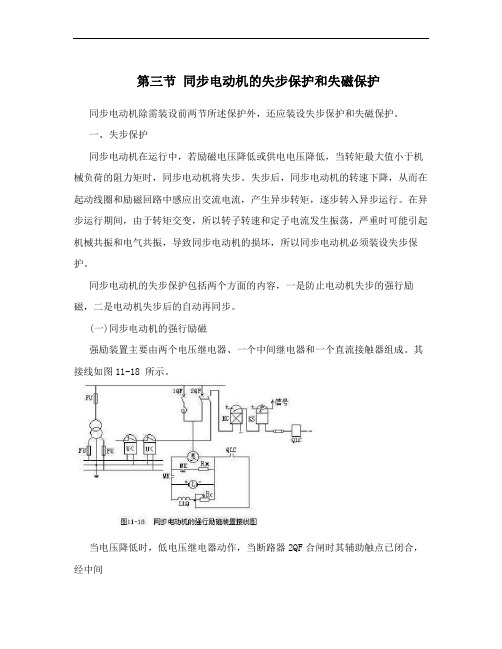

第三节同步电动机的失步保护和失磁保护同步电动机除需装设前两节所述保护外，还应装设失步保护和失磁保护。

一、失步保护同步电动机在运行中，若励磁电压降低或供电电压降低，当转矩最大值小于机械负荷的阻力矩时，同步电动机将失步。

失步后，同步电动机的转速下降，从而在起动线圈和励磁回路中感应出交流电流，产生异步转矩，逐步转入异步运行。

在异步运行期间，由于转矩交变，所以转子转速和定子电流发生振荡，严重时可能引起机械共振和电气共振，导致同步电动机的损坏，所以同步电动机必须装设失步保护。

同步电动机的失步保护包括两个方面的内容，一是防止电动机失步的强行励磁，二是电动机失步后的自动再同步。

(一)同步电动机的强行励磁强励装置主要由两个电压继电器、一个中间继电器和一个直流接触器组成。

其接线如图11-18 所示。

当电压降低时，低电压继电器动作，当断路器2QF合闸时其辅助触点已闭合，经中间30继电器和信号继电器起动强励接触器QLC，接触器触点将电动机励磁回路中的分励电阻RC瞬时短路，形成强励，以增加电动机的电势和力矩，避免失步。

(二)同步电动机的自动再同步当电动机由于某种原因失去同步时，再同步装置能自动地把电动机转换成异步工作状态，以便当引起失步的原因消除后，电动机再自动拉入同步。

自动再同步装置的简化原理图如图11-19所示。

在电动机转子回路中，接入有效电阻尽可能小的电抗器DK、同步监视继电器TJJ、转子温度继电器WJ和滑差监视继电器KC。

TJJ的线圈在起动过程结束后由时间继电器KT的触点接通(KT为监视起动时间过长的继电器)。

如果由于某种原因电动机失去同步，则在转子回路中出现交流电流，在电抗器上形成压降，TJJ线圈内有电流而动作，接通灭磁开关的跳闸回路(该跳闸回路未在图中画出)，把电动机转入异步运行状态。

当失去同步的原因消除后，转子又转到接近同步速度，滑差监视继电器KC动作，接通灭磁开关MK的合闸回路，又将电动机拉入同步。

失步保护动作后，如不能再同步或不需再同步，则失步保护可动作于跳闸，图11-20 示出了反应励磁回路交流电流的失步保护原理图。

失磁保护讲义1证明等有功线ststq d q dUDUX X E +==∑∑∑ ()stq qdUXXXD∑-=qq d dE XX ∑∑=∑()∑-+=∑q stqdd dXUXXE δcosϕδcos sin I Xd d ∑=∑ ϕcos I UP st=P UX std d ∑=∑δsin ∑∑=d std XUP δsinδδ2sin 2sin 2stq d qdd dstUXXX X XE UP ∑∑∑-+=2证明静稳边界线为竖撇线 根据静稳边界：jj stq qddj UXXXE δδcos 2cos ∑--=根据下图：)cos cos 1(F UXXXE stq qdd ---=∑δδ令：dj d E E = 得：δcos =F说明下图大的直角三角形的斜边由三段组成。

中间段：dj stq qdd E UX XXE =--=∑δδcos 2cos上下段相等：δcos stq qd UXXX∑-证明δδδδδδδδδcos )cos cos 1cos 1()sin cos (sin cos stq q d st q q d st q q d stq q d UXXXU X XX tg U XXX UX XX ∑∑∑∑∑∑∑∑∑∑∑∑-=+--=----证毕。

3证明等电压圆任意点电压可以通过无穷大系统电压通过补偿间接得到，令该点电压为常数，R I X j U st ='+|| R X XI jXUX Xd d std '=+'∑∑∑||发电机有功δδδδδδ)sin cos )sin cos (st tg tg --stq q d q q d UXXXU X XXE ∑∑∑∑∑∑--=-=δδ2sin 2sin 2stq d qdd dstUXXX X XE UP ∑∑∑-+=)1(发电机失磁静稳边界，令：0=∂∂δP02cos cos 2=-+∑∑∑jstq d qdjd djstU XXX X XE Uδδ)2(解出dj Ejj stq qddj UXXXE δδcos 2cos ∑--= )3(计算凸极功率时，令：0=dj E ，由)3(式得，045=jδ。
