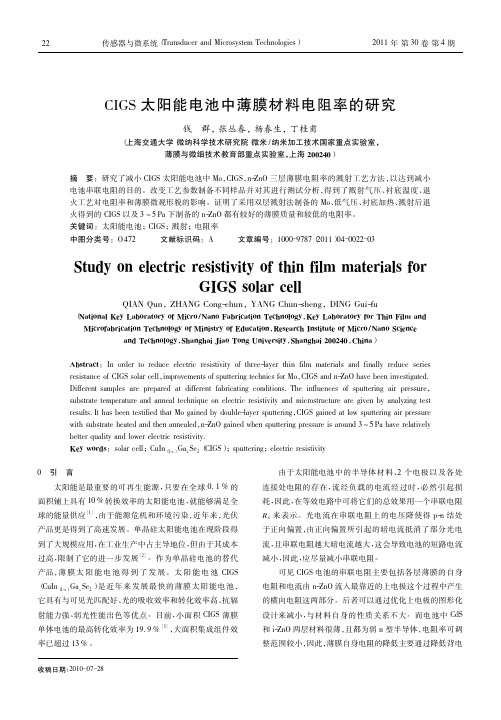

传感器与微系统（Transducer and Microsystem Technologies）2011年第30卷第4期CIGS太阳能电池中薄膜材料电阻率的研究钱群，张丛春，杨春生，丁桂甫（上海交通大学微纳科学技术研究院微米/纳米加工技术国家重点实验室，薄膜与微细技术教育部重点实验室，上海200240）摘要：研究了减小CIGS太阳能电池中Mo，CIGS，n-ZnO三层薄膜电阻率的溅射工艺方法，以达到减小电池串联电阻的目的。
改变工艺参数制备不同样品并对其进行测试分析，得到了溅射气压、衬底温度、退火工艺对电阻率和薄膜微观形貌的影响。
证明了采用双层溅射法制备的Mo、低气压、衬底加热、溅射后退火得到的CIGS以及3 5Pa下制备的n-ZnO都有较好的薄膜质量和较低的电阻率。
关键词：太阳能电池；CIGS；溅射；电阻率中图分类号：O472文献标识码：A文章编号：1000—9787（2011）04—0022—03Study on electric resistivity of thin film materials forGIGS solar cellQIAN Qun，ZHANG Cong-chun，YANG Chun-sheng，DING Gui-fu（National Key Laboratory of Micro/Nano Fabrication Technology，Key Laboratory for Thin Film and Microfabrication Technology of Ministry of Education，Research Institute of Micro/Nano Science and Technology，Shanghai Jiao Tong University，Shanghai200240，China）Abstract：In order to reduce electric resistivity of three-layer thin film materials and finally reduce series resistance of CIGS solar cell，improvements of sputtering technics for Mo，CIGS and n-ZnO have been investigated．Different samples are prepared at different fabricating conditions．The influences of sputtering air pressure，substrate temperature and anneal technique on electric resistivity and microstructure are given by analyzing test results．It has been testified that Mo gained by double-layer sputtering，CIGS gained at low sputtering air pressurewith substrate heated and then annealed，n-ZnO gained when sputtering pressure is around3 5Pa have relatively better quality and lower electric resistivity．Key words：solar cell；CuIn（1-x）GaxSe2（CIGS）；sputtering；electric resistivity0引言太阳能是最重要的可再生能源，只要在全球0．1%的面积铺上具有10%转换效率的太阳能电池，就能够满足全球的能量供应［1］，由于能源危机和环境污染，近年来，光伏产品更是得到了高速发展。
