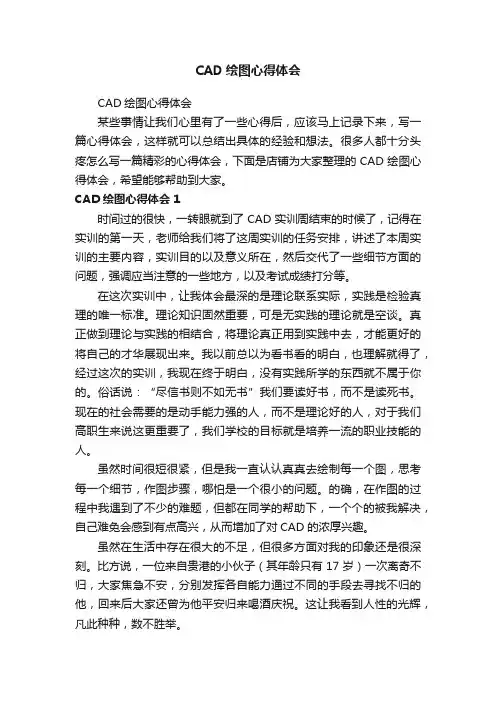

CAD绘图心得体会
CAD绘图心得体会CAD绘图心得体会某些事情让我们心里有了一些心得后，应该马上记录下来，写一篇心得体会，这样就可以总结出具体的经验和想法。
很多人都十分头疼怎么写一篇精彩的心得体会，下面是店铺为大家整理的CAD绘图心得体会，希望能够帮助到大家。
CAD绘图心得体会1时间过的很快，一转眼就到了CAD实训周结束的时候了，记得在实训的第一天，老师给我们将了这周实训的任务安排，讲述了本周实训的主要内容，实训目的以及意义所在，然后交代了一些细节方面的问题，强调应当注意的一些地方，以及考试成绩打分等。
在这次实训中，让我体会最深的是理论联系实际，实践是检验真理的唯一标准。
理论知识固然重要，可是无实践的理论就是空谈。
真正做到理论与实践的相结合，将理论真正用到实践中去，才能更好的将自己的才华展现出来。
我以前总以为看书看的明白，也理解就得了，经过这次的实训，我现在终于明白，没有实践所学的东西就不属于你的。
俗话说：“尽信书则不如无书”我们要读好书，而不是读死书。
现在的社会需要的是动手能力强的人，而不是理论好的人，对于我们高职生来说这更重要了，我们学校的目标就是培养一流的职业技能的人。
虽然时间很短很紧，但是我一直认认真真去绘制每一个图，思考每一个细节，作图步骤，哪怕是一个很小的问题。
的确，在作图的过程中我遇到了不少的难题，但都在同学的帮助下，一个个的被我解决，自己难免会感到有点高兴，从而增加了对CAD的浓厚兴趣。
虽然在生活中存在很大的不足，但很多方面对我的印象还是很深刻。
比方说，一位来自贵港的小伙子（其年龄只有17岁）一次离奇不归，大家焦急不安，分别发挥各自能力通过不同的手段去寻找不归的他，回来后大家还曾为他平安归来喝酒庆祝。
这让我看到人性的光辉，凡此种种，数不胜举。
在实训中，我们首先掌握了书写技能，如金额大小写，日期，收付款人等等的填写。
接着填写相关的数据资料。
再继续审核和填写原始凭证。
然后根据各项经济业务的明细账编制记账凭证。
AUTOCAD天正建筑电气画图经验技巧总结
AUTOCAD天正建筑电气画图经验技巧总结1. DY电源控制模块：DY电源控制模块用来进行火灾报警后强切非消防电源，按区域安装电源模块。
附：火灾报警系统中包括区域型、集中型、控制中心控制。
区域型中只是针对小型建筑，只有报警和探测功能，没有手动联动控制消防泵、喷淋泵等。
区域型火灾箱由消防控制室RS485通讯总线引来。
2 火灾报警图中，厕所、淋浴间、游泳池这些地方，不用火灾探测器。
3 综合布线配线子系统电缆敷设的最大长度是90米。
4. 手动控制线要直接连到喷淋泵和消火栓泵等，不要连到IO模块，控制线和电源线可以连到IO模块上。
5 消防控制室中，安保监控室监控显示屏靠墙放，然后监控台距离其2—3米，然后距离后墙1米左右。
其他安保控制箱柜放两侧，距墙1米左右，而且UPS电源放在最外侧。
6 ：普通插座0.3米，潮湿地方1.5米，空调插座大于2~~2.2米。
潮湿地方选用防水防尘密闭，为IPxx，如IP54，5代表防尘等级，一般为1—6级；4代表防水等级，一般为1—8级。
一般厕所淋浴为IP54。
等电位安装，室外进室内线、厕所淋浴地等都要等电位，装等电位要分0区、1区、2区，0区内应装不大于12V的特低安全电压，一区采用IPx5防护电气设备，2区采用IPx4的；等电位接地电阻，对低压电气采用4欧姆的，对高压电气采用10欧姆的。
对室外大门，室外灯接进来要用带漏电的。
对空调插座等动力插座，要用D 曲线的，普通都是C曲线。
断路器C曲线一般起动时要躲过的短路电流的6~10倍，D曲线则为短路电流10~14倍。
空调的插座要用15~20A的电流。
厕所内插座要用防水的空置插座。
7. 对荧光灯，有T5、T8、LED灯，一般T5为28W，T8为36W。
灯具照度计算考虑维护系数K和使用（利用）系数U，维护系数是表示灯具的维护，比如擦拭灯管灰尘等；利用系数表示灯光的利用情况，如墙壁的反折射率、光线的覆盖范围等。
对接地系统，TN-C-S系统，PEN线为一根，所以有三相加一根共四根线，如3x25+E16；对于TN-S系统，PE线和N线不是一条，共五根线，如4x25+E16。
天正总结心得
红色字体是自己在实际操作过程中修改的部分，便于自己以后的学习，费劲让别人看见啦或许笑，但是请见谅啊，要想学的精就得从头学起啊，坚持！背景加深的字体是原文有得东西，是自己不明白的地方，加了线框的部分也是原文的东西，误删。
Word在编辑的时候字体能不能一直保持红色啊，还需要我每次重新修改一下。
郁闷啊。
天正技巧天正转换为CAD或者PDF格式1、天正做的图往往在普通CAD版下不能显示，这时候需要转化一下，将天正存为CAD版，方法是，在天正中输入命令“lcjb”另存旧版”的第一个字母，在弹出的对话框里存一下就可以了。
成功我就想不通啦，天正建立的文件CAD打不开吗，我还真是没有遇到过啊。
我希望这种问题我快一点遇到啊。
2、天正转PDF，文件--打印--在打印机栏里选择to PDF 格式的---从窗口里选择所要转化为PDF格式的图纸----预览--点打印的下图片框----弹出一个对话框---在弹出的对话框里输入名字确定就存了。
实验成功（但要记得用窗口啊）天正快捷键刷新命令RE好使直线轴网ZXZW 生成正交轴网，斜交轴网或单向轴网。
(有些不太懂)不知道墙生轴网QSZW 在已有墙中按墙基线生成定位轴线。
懂了点两点标注LDBZ 选择起始轴与结束轴，在已生成的双向轴网上标注轴线号和尺寸。
会了现在又不懂啦逐点标注ZDBZ 逐个选择轴线标注互不相关的多个轴号。
本命令用于自动方式不能标注的轴网或不适合自动标注的轴网，已交互方式逐个对轴线进行标注两点标注和逐点标注到底有什么不同啊添加轴线TJZX 在已有轴网基础上增加轴线，更新有关的轴号和尺寸。
能用添加径轴TJJZ 在已有圆弧网上添加新的径向轴线。
不好使阿重排轴号CPZH 改变图中某轴线编号，该组编号自该轴号开始进行重新排序。
好使单轴编号DZBH 改变图中单根轴线的编号。
不好使添补编轴号TBZH 在已有轴网上对新增轴线添加有关联的轴号。
好使删除轴号SCZH 在已有轴号上删除轴号，其余轴号自动重排。
天正CAD作图常识及经验总结
天正CAD作图常识及经验总结1.将L画的线变成PL的用pe(pedit)命令，编辑多段线，其中有合并（J）选项能用多段线(PLINE)作图就不要用直线(LINE)，因为多段线是一个物件，在以后选择或二次加工时会很方便。
2.“T”表示Mtext（标注多行文本），与单行文本有区别。
3. 0层不允许放任何东西，是做块用的！4.不要轻易炸开(EXPLODE)尺寸标注对象，也不要轻易单独更改里边的尺寸数字要把整个尺寸标注做为一个对象处理，这样的话，可以对尺寸标注很容易的自动修改，还可以对尺寸标注使用剪切(TRIM)和延伸(EXTEND)命令，尺寸标注会自动修改尺寸标注数字的大小。
5.相对命令Ctrl+y与Ctrl+Z(撤销)相对的功能,即前进B定义块I 插入块X 分解group 分组6. Ctrl+0 （大键盘上的零）全屏。
想成为专家，最好常用此模式练习。
7. 用好图层(LAYER)功能，把不同类型的物件分配到不同的图层中，以便以后分类加工8. 单独的按“空格”就是重复上一次命令。
9.LI（list）查询面积和周长。
10.常用快捷键Ctrl+C: 将选择的对象复制到剪切板上 Ctrl+K: 超级链接 Ctrl+N: 新建图形文件Ctrl+M或Ctrl+1: 打开选项对话框 Ctrl+2: 打开图象资源管理器 Ctrl+6:打开图象数据原子 Ctrl+O: 打开图象文件 Ctrl+P: 打开打印对说框 Ctrl +S: 保存文件Ctrl+U: 极轴模式控制(F10) Ctrl+v: 粘贴剪贴板上的内容 Ctrl+W: 对象追踪式控制(F11) Ctrl+X: 剪切所选择的内容 Ctrl+Z: 取消前一步的操作11. 常用快捷命令 A: 绘圆弧 B: 定义块 C: 画圆D: 尺寸资源管理器 E: 删除 F: 倒圆角 G: 对相组合 H: 填充I: 插入 S: 拉伸T(MT): 文本输入W: 定义块并保存到硬盘中 L: 直线 M: 移动 X：炸开MI: 镜像LI：显示图形数据信息 PL：多段线 DO：圆环 BR：打断PE：多段线编辑 TR：修剪 EX：延伸 EL：椭圆ED：修改文本 PU：清除 PO：点 CO：复制 RO：旋转PE：编辑多段线。
天正建筑各章节使用方法及心得
第一章轴网柱子绘制轴网：“直线轴网”：用来绘制轴网，有上开，下开，左进，右进。
更改参数来建立轴网。
圆弧轴网：一定要更改默认内弧半径，及进深。
共用轴线非常重要，用来共用轴线方便添加轴号。
移动鼠标来决定方向。
墙生轴网：通过已经绘制过的墙体来生成轴网。
因为设计中经常变更墙体，而后来生成轴网。
两点轴标：用来快速标轴号，分单侧标和双侧标。
共用轴号要选定共的选标直线后选弧线。
编辑轴标：用来修改错误的轴号，通过双击来更改。
更改过后要重排轴号，点选任意一个轴号，打右键选重排轴号；删除轴号，框选轴号来删除。
添补轴号，先选轴号然后根据提示来添补轴号。
逐点轴标，根据提示来逐点增加。
轴线裁剪：用于裁切多余的轴线，主要用来修剪掉不用来建立墙体的线。
可以用CAD修剪命令。
轴改线型：用来更改轴网线型。
一般用于最后一步来更改。
比例可以通过“细节”来更改。
第二章墙体绘制墙体：用于绘制墙体，其中有关墙体的类型，优先级，以及墙体的厚度标高。
等分加墙：用于在两段已经绘制完的墙体中通过“等分”来增加墙体。
单线变墙：用于将绘制完的轴网快速变成自定义的有宽度的外墙及内墙，默认“勾选”上墙生轴网，其中有关保留基线的选项就是保留基线，但是若不勾选墙生轴网的话，会自动将轴网变成墙。
倒墙角：用于将墙角倒成有圆角的墙体。
修墙角：同多线编辑工具类似，目的是为将十字墙修剪成打开状态。
可以使用“EX”延伸命令来将墙体延伸。
墙体编辑命令：可以双击墙体来打开墙体编辑，其中有“分段编辑”，默认状态为不勾选，勾选上后可以更改墙体，将墙体分段更改类型及种类宽度。
材料填充选项通过打开选项，来打开天正加粗选项。
也可打开右下角填充，加粗按键。
玻璃幕墙：玻璃幕墙是通过绘制墙体命令通过“材料”选项来设置的，可以双击玻璃幕墙来打开其设置菜单来更改类型，可以更改横向及竖向分格及坚挺、横框尺寸。
虚墙作用：是在绘制墙体中用途选项中打开的，绘制虚墙的目的是为了计算本身没有的房间尺寸的。
天正建筑小心得

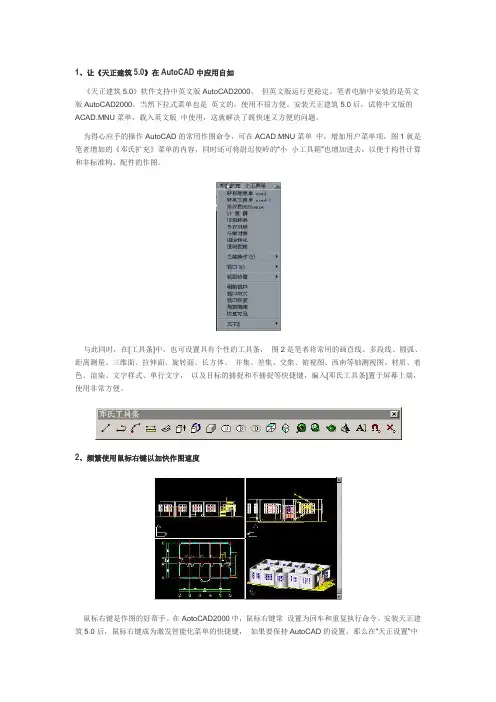

1、让《天正建筑5.0》在AutoCAD中应用自如《天正建筑5.0》软件支持中英文版AutoCAD2000，但英文版运行更稳定。
笔者电脑中安装的是英文版AutoCAD2000，当然下拉式菜单也是英文的，使用不很方便。
安装天正建筑5.0后，试将中文版的ACAD.MNU菜单，载入英文版中使用，这就解决了既快速又方便的问题。
为得心应手的操作AutoCAD的常用作图命令，可在ACAD.MNU菜单中，增加用户菜单项，图1就是笔者增加的《邓氏扩充》菜单的内容，同时还可将尉迟俊岭的“小小工具箱”也增加进去，以便于构件计算和非标准构、配件的作图。
与此同时，在[工具条]中，也可设置具有个性的工具条，图2是笔者将常用的画直线、多段线、圆弧、距离测量、三维面、拉伸面、旋转面、长方体、并集、差集、交集、俯视图、西南等轴测视图、材质、着色、渲染、文字样式、单行文字，以及目标的捕捉和不捕捉等快捷键，编入[邓氏工具条]置于屏幕上端，使用非常方便。
2、频繁使用鼠标右键以加快作图速度鼠标右键是作图的好帮手。
在AotoCAD2000中，鼠标右键常设置为回车和重复执行命令。
安装天正建筑5.0后，鼠标右键成为激发智能化菜单的快捷键，如果要保持AutoCAD的设置，那么在“天正设置”中的[快捷菜单]项下钩选[Ctrl+右键]，这样就两全其美了。
具体的操作是：当执行某命令时，按鼠标右键就是确认操作或回车响应。
当需要重复刚才的操作命令，击右键就可如愿以偿。
当鼠标指着[Tarch5.0]按钮而击右键时，可看到天正建筑5.0的所有子菜单，这时移动鼠标至某子菜单又可智能的显示该项所属的孙菜单。
当鼠标激发某图块后按Ctrl键的同时击鼠标右键，就可弹出[通用编辑]菜单。
当操作鼠标激发某图素，并使某控制夹点变为红色时，击鼠标右键又可调出R2000的通用作图和修改命令。
总之鼠标右键大有作为，应很快熟悉。
3、熟练掌握平面图的绘制方法《天正建筑5.0》是基于三维建筑设计的，要绘制完整的建筑图，必先绘制平面图，只要绘制出平面图，就很容易构造立面图、剖面图和立体图。
天正CAD操作技巧都在这里
天正CAD操作技巧都在这里CAD软件是计算机辅助设计的缩写，是在工程设计、制造等领域广泛应用的一种软件工具。
在使用CAD软件进行设计时，熟练的操作技巧能够提高工作效率和设计质量。
下面将介绍一些常用的CAD操作技巧，希望能对大家有所帮助。
1. 快捷键操作：熟悉常用的快捷键可以大大提高操作效率。
比如，使用Ctrl+C和Ctrl+V可以实现复制和粘贴功能，Ctrl+Z可以撤销上一步操作，Ctrl+S可以保存文件等等。
事先学习和记忆这些快捷键，可以避免频繁使用鼠标操作，提高工作效率。
2.使用图层：在使用CAD进行设计时，可以将不同的构件、元素分别放在不同的图层中，这样可以更好地管理和修改设计。
比如，将所有尺寸标注放在一个图层中，将文字信息放在一个图层中，将构件放在一个图层中。
当需要修改时，只需进入相应的图层进行修改。
这样可以减少错误和混乱，提高工作质量。
3.对象选择：CAD软件提供了多种对象选择方式。
在选择对象时，可以使用窗口选择、交叉窗口选择、单击选择等方式。
此外，还可以使用框选和多选方式对多个对象进行选择。
熟练运用这些选择方式可以快速准确地选取需要的对象，提高工作效率。
4.偏移功能：偏移功能可以用来在图形上创建平行的线、圆弧等对象。
使用偏移功能可以快速地复制和修改构件。
在使用偏移功能时，可以设置偏移距离和方向，并通过多次偏移来创建多个相同的对象。
这样可以提高设计效率和一致性。
6.切换视图：CAD软件可以提供多种视图模式，比如二维、三维、透视等。
通过切换视图模式，可以更好地观察和修改设计。
在进行三维设计时，可以使用鼠标中键进行视图的调整和旋转，以便从不同的角度观察设计。
7.数值输入：CAD软件可以通过数值输入来精确调整和标注设计。
在进行尺寸标注时，可以使用绝对坐标或相对坐标来输入数值，以确保标注的准确性。
在进行构件绘制时，也可以使用数值输入来控制尺寸和位置的精确度。
8.使用参考线和辅助工具：在设计中，可以使用参考线和辅助工具来帮助定位和绘制构件。
天正心得
天正6.5版本的使用心得
1、调用天正命令即：Tmnload
2、输入zoom敲空格，然后选择a
3、输入limits输入整个平面大小，注意输入前加@符号，表示相
对大小
4、进行生成立面图或剖面图时，注意进行楼层表的组装，有几层
选择几层对应的CAD楼层图，否则会出错。
如果有多余，将其删除，即可。
5、进行立面图或剖面图生成的几个步骤：第一、要移动每一个平
面图能组装成一个整楼，即同时移动左下角的同一个点为同一个坐标。
第二、进行楼层表的组装，同时输入楼层高度。
第三、输入要生成的文件的名称，并确定其位置。
6、改柱和墙高时，选择墙体——三维建模——改柱高。
7、线宽加粗时，不显示的原因是：先输入LW（线宽命令），再
勾选显示线宽即可。
8、天正中线宽加粗及柱的自动填充方法是：选择工具——选择选
项——点选左上角处的向左三角形——选择
9、为什么CAD不显示正常图标？
解决方法：开始——控制面板——工具——文件夹选项——文件类型——找到DWG格式——选中后单击“高级”——更改图标，点确定。
（如果不能确定，会弹出一个提示框，点确定，弹出一个对话框，再点更改图标，选中需要的图标，再没有则选中浏览，从安装
的目录中找到所需的图标即可）
10、对封闭的图形进行填充的时候，必须先对其做面域，然后填充，如果不能够做面域的时候，就需要将该图形转化为多段线，即使用快捷键PE，然后选择多选再进行合并即可填充。
天正筑图绘制实训总结1500字
实训总结1500字为期三周的天正筑图绘制CAD实训即将结束，在这期间我的CAD 技能得到了很大的提升，也让我在理论的基础上以实践锻炼自己的动手操作能力，做到学以致用、会学会用、学以活用的能力。
实习的任务标准就是在规定的时间内，允许的误差范围内做到数据的严谨、准确。
开始我们学习用天正画建筑平面图，在以前的实训周时，我们接触的是CAD，而这次我们学习了一种更快捷的制图工具——天正CAD。
你不必一根一根的画定位轴线，只需在"绘制轴网"中输入轴间距就会自动生成轴网，而且标注尺寸也非常方便，你不用设置多线一段一段的画墙体，只需设置内墙外墙墙厚将墙体选中就会自动生成墙体。
总而言之，以前要用半天才能画完的平面图一节课就能画完了。
经过这次的学习我总结了在画平面图的步骤是：1、绘制轴网，两点轴标。
2、修剪轴网，单线变墙，3、插入门窗，门窗标注。
4、插入楼梯、坡道。
5、绘制阳台、台阶、散水，标注细部尺寸和标高。
6、插入剖切符号、索引符号，附上文字7、插入图框，指北针，在标题栏中写入文字，8、检查后保存，打印成电子稿。
在绘图的过程中我也遇到了很多问题，如组合门窗时门和窗编码要一致，不然组合不上，门窗尺寸标注不上。
平面图见后面所示。
平面图画完后再画立面图和剖面图就容易多了，因为平面图画完后在文件布图里的工程管理里面把平面图的名称输入里面就会自动生成立面图和剖面图，不过要注意的是在选准基准点的时候要选同一个点，不然的话生成的立面就会错层，然后再根据要求选用你要的哪种门窗，生成立面的时候多余的线太多，得一点一点的删掉，剖面图在加楼梯时扶手时总是加不上去，并且生完立面再生成剖面时总是生成的不完整，下面的墙线延伸时总延不上，可能在刚接触这个软件不熟悉，问题也比较多，但这丝毫不影响我对它的积极性。
立面图和剖面图见后面所示。
经过这几天的绘图我的经验是，要画好一份图纸不要急于画首先要好好的观察它″观察它的布局、由哪几类线构成，对整体有一个大致的了解，然后再绘制起来就方便多了。
天正探索者学习心得
天正探索者学习心得
非常感谢老师辛苦的授课。
通过本次学习使我更加熟悉并掌握了天正建筑的各项功能及应用，在这里衷心的祝愿老师身体健康，事业有成！
今天下午老师给我们讲解了 CAD 的相关知识：1、天正操作基础2、如何绘制墙体及楼梯等建筑物3、编辑对象方法4、视口、视图和图层5、图形的复制、删除、移动6、文字样式设置7、尺寸标注8、图块与属性9、工程应用实例以上是这门课的主要内容，也让我对这门课充满了兴趣，在这个暑假中会不断地练习。
我想大家都很清楚软件是一把双刃剑，既可以帮助我们提高效率又可以危害人的身体，只有善于运用才是真正意义上的高手，所以现阶段的任务就是熟悉各种命令，争取做到游刃有余。
如果你还是零基础，想要学习计算机软件那么，我强烈推荐你看《UG》教材和《SolidWorks》教材，你可以选择其中的任意一本来进行系统化的学习，因为这两本书几乎涵盖了所有关于机械设计的命令，而且他们之间存在着千丝万缕的联系，是不错的参考资料哦！
- 1 -。
最新2012天正cad学习经验总结(个人总结汇总
2012天正C A D学习经验总结（个人总结）CAD软件在工作中扮演的就是工具的概念，现在施工单位为了提高效率，几乎都采用CAD出图了，就我所知还继续像以前那样用画图板＋铅笔的施工单位已经寥寥无几。
在介绍我的经验之前还是希望告诉大家一点，如果你还是学生，如果你以后工作单位需要，学CAD技术还是非常有必要的。
就目前建筑行业来看，这两年用计算机代替传统工作方式的转变特别大。
原来必须用手工做的效果图设计等都开始用上计算机辅助设计了。
CAD这块更是应用得早，像设计结构图或者施工图，用CAD软件是最方便不过了。
现在市面上，关于建筑方面的CAD软件有很多，就我们单位而言，主要是使用天正的CAD软件来出图。
在这里我也只能针对天正的CAD版本给大家讲讲建筑施工图设计方面运用CAD技术的一些经验。
现在，虽然天正软件已经升级到了天正6。
由于天正5以后的版本都是采用了自定义实体方式，交流上有点不方便。
所以很多设计院还是在用天正Ⅱ系列的工具集软件。
我希望用天正Ⅱ中的天正建筑3.0制图过程的一些技巧，能给新学习天正的朋友起到一点抛砖引玉的作用。
平面图在做施工图设计时，做平面图成了最主要的步骤之一。
以下是自己总结的一些经常在画图中使用的技巧。
1.伸缩缝等墙线切断建议在散水画完和屋面线搜索完成后再切断，可以避免出现自动绘制错误。
2.天正3的门窗复制命令功能有些问题，可以把要复制的门窗改为高窗，然后拷贝粘贴完成后再换为门窗，这样可以提高门窗插入速度，特别是大批量的复制。
3.用pl画阳台和台阶在有些时候比用天正默认命令画快多了，画完的线归入相应的图层，立面生成的时候一样可以生成阳台和台阶。
立面图立面图的画法和平面图的画法主体上的差别不大。
但在立面的生成上需要多注意一些多余线条的隐藏方法，还有就是对立面标高的标注与修改问题。
1.立面生成：如果柱子不外凸，在立面生成前把柱子隐掉，可以避免再次删除多余生成的外墙线。
反之，柱子外凸的时候把墙隐掉，也可以避免生成多余的外墙线。
天正建筑、CAD绘图技巧、速度的提升方法
提高CAD制图速度1、熟能生巧择优使用AutoCAD的绘图命令有很多，但是常用到的命令不过十几条，熟练掌握这些常用的基本命令是必要的，在AutoCAD里干同样一件事可以用不同的命令实现，要想选用最快的命令达到目的，就必须熟练掌握各种命令的功能、特点。
比如在AutoCAD中，使用Line、Xline、Ray、Pline、Mline命令均可以生成直线或线段，但其中Line命令使用的频率最高好，也最灵活。
其他命令可以配合Line 命令来使用，这样就会起到事半功倍的作用。
2、化繁为简定义别名把复杂的命令进行简写，如Line命令在COMMAND输入时可以简化为L，因为在AutoCAD中有一个加密文件ACAD.PGP定义了Line命令的简写。
具体做法：先找到ACAD.PGP这个文件，然后用文本编辑该文件，就可以添加、删除或更改命令别名，记住左列是简写命令的文字，你可以根据需要进行修改，它的右侧是默认的命令，不能随意修改，这样设置之后，肯定可以提高施工图绘制速度。
3、共性参数采用模块在绘图前需要对字的大小、字的横纵比、箭头大小、绘图范围等作一些设置，但如果每张图都自行设置，肯定会消耗大量时间。
而样板图是绘制一幅新图形时，用来给这个新图形建立一个作图环境的样本。
其中包括图层、字体、标注样式、线形、线条粗细、图框、图表规格、打印样式等，凡是公用的参数、图形等都可以放在样板图中。
因此，采用模块后，效率是很高的，这样便于各个使用该样本图的图形共享。
4、构建块图积累“零件”图块是AutoCAD加快图形处理的一项重要功能。
图块有一个或多个实体组成。
利用图块技术可以大大提高绘图速度，节省图形文件占用的磁盘空间。
例如，利用块的性质，可以将当前图形中的一组对象，或者以前某个独立的图形定义为一个块，也可以将常用的图素做成块，存放在样板图里。
这样实际上是建立了用户自己的“零件”库，绘制其他图形时可以直接调用。
经常用到的图形可以一次完成而不必重复制作，这大大加快了绘图速度。
2019天正CAD学习经验总结(个人总结)-25页精选文档
CAD软件在工作中扮演的就是工具的概念，现在施工单位为了提高效率，几乎都采用CAD 出图了，就我所知还继续像以前那样用画图板＋铅笔的施工单位已经寥寥无几。
在介绍我的经验之前还是希望告诉大家一点，如果你还是学生，如果你以后工作单位需要，学CAD技术还是非常有必要的。
就目前建筑行业来看，这两年用计算机代替传统工作方式的转变特别大。
原来必须用手工做的效果图设计等都开始用上计算机辅助设计了。
CAD这块更是应用得早，像设计结构图或者施工图，用CAD软件是最方便不过了。
现在市面上，关于建筑方面的CAD软件有很多，就我们单位而言，主要是使用天正的CAD软件来出图。
在这里我也只能针对天正的CAD版本给大家讲讲建筑施工图设计方面运用CAD技术的一些经验。
现在，虽然天正软件已经升级到了天正6。
由于天正5以后的版本都是采用了自定义实体方式，交流上有点不方便。
所以很多设计院还是在用天正Ⅱ系列的工具集软件。
我希望用天正Ⅱ中的天正建筑3.0制图过程的一些技巧，能给新学习天正的朋友起到一点抛砖引玉的作用。
平面图在做施工图设计时，做平面图成了最主要的步骤之一。
以下是自己总结的一些经常在画图中使用的技巧。
1.伸缩缝等墙线切断建议在散水画完和屋面线搜索完成后再切断，可以避免出现自动绘制错误。
2.天正3的门窗复制命令功能有些问题，可以把要复制的门窗改为高窗，然后拷贝粘贴完成后再换为门窗，这样可以提高门窗插入速度，特别是大批量的复制。
3.用pl画阳台和台阶在有些时候比用天正默认命令画快多了，画完的线归入相应的图层，立面生成的时候一样可以生成阳台和台阶。
立面图立面图的画法和平面图的画法主体上的差别不大。
但在立面的生成上需要多注意一些多余线条的隐藏方法，还有就是对立面标高的标注与修改问题。
1.立面生成：如果柱子不外凸，在立面生成前把柱子隐掉，可以避免再次删除多余生成的外墙线。
反之，柱子外凸的时候把墙隐掉，也可以避免生成多余的外墙线。
2.立面标高的修改：立面或者剖面画完后有时候我们要进行布图打印。
自己CAD(天正)画图的体会与技巧
用CAD，天正画建筑图比较长的时间了，有些体会与大家分享。
1.一张1:100的A1图上要布置1:20的节点详图，该怎么做？首先要明确一个原则就是：CAD画图都是1:1画图即原尺寸画图。
所以我们是把A1图框594X841扩大100倍得到59400X84100，这样就可以得到1:100的图了。
然后1:20的详图要扩大一个倍数才能放在这个扩大了的A1图框内。
扩大的倍数a=100/20=5。
然后关键是详图上的尺寸标注怎么办？2.一张1:100的A1图上布置的1:20的节点详图的尺寸标注？接上，这时1:20的详图已经扩大了5倍，如果再用天正默认的尺寸样式标就会得到原尺寸的5倍的结果，所以要自己新建一个尺寸样式。
新建的尺寸样式关键在于改动测量比例因子，怎么改呢？天正默认为1，要改为扩大倍数的倒数，即上例的b=1/a=0.2，之后用这个尺寸样式去标注详图的尺寸就能得到原尺寸的效果。
3.关于图框常用图框的尺寸心里要有数——A4：210X297；A3：297X420；A2：420X594；A1：594X841；所以你画图之前就要想清楚了，自己的图最外围的横向与纵向的最大值分别是多少，比如是39000X51000，那么如果比例是1:100的话，A2图框很适合，如果是1:200的图，A2图框就有点大了，反倒A3比较适合。
为什么？因为画图永远是1:1画图，我们所做的只是放大图框来得到控制比例的目的。
1:100就是把图框扩大100倍，如上例如果出1:100的图，那么A2（扩大之后的，下同）：42000X594000比较适合39000X51000，但是如果是1:200的图，A2：84000X118800就比较于39000X51000的大太多了，而A3：59400X84000比较于39000X51000较适合。
我们在给老师看图的时候没定稿之前是打的A3，A2图，但是我们用的是A1图框打的A2或A3图框，所以这时候比例就不会对了，因为是检查用，不用管的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
虽然我对天正建筑软件画图还是算的上很熟练了，但我还是一直在画图的过程中不停的摸索一些制图技巧和窍门，已提高制图效率。
天正CAD快捷键我先自己发几条小心得：关于天正CAD快捷键要想画图快，肯定要是用快捷键，同时也会设置自己觉得方便的快捷键。
我们经常会遇到自己设置的快捷键，别人到你的电脑上就不知道你的快捷键是什么了。
比如我做方案，我们老板就会时不时的直接跑到我电脑上改图。
其实CAD快捷键的原则是：一个命令可以用多个快捷键来调用，而一个快捷键只能用于一个命令。
所以在我们设置快捷键的时候，可以保留原来的快捷键，将我们要改的快捷键复制一个，再设置新的快捷键，这样默认快捷键和你设置的快捷键就都可以调用同一个命令了。
就不用当心别人到你电脑上没法用你的CAD。
举个例子：COLOUR, *COLORCO, *COPYCC, *COPYCT, *CTABLESTYLE复制命令就可以用 CO 和 CC 两个快捷键来调用了。
也照顾一下新手：修改快捷键在CAD：工具—自定义—编辑程序参数(acad.pgp)解决线不共面解决线不共面建筑图纸，从规划局提过来的红线图的线经常不在同一个标高上，或者有线图纸是三维的，造成在设计总平，尤其是道路倒圆角的时候经常会遇见线不共面。
在天正软件里有个命令叫“统一标高”，可以解决这个问题。
快捷键是“tybg”，输入命令后，框选所有图纸回车再回车就行了。
ctrl+shift+c（指定基点复制），ctrl+shift+v（粘贴为块）ctrl+shift+c（指定基点复制），ctrl+shift+v（粘贴为块）这也是我比较常用的两个命令，ctrl+shift+c（指定基点复制），在复制的时候会让你指定基点，在粘贴的时候就以这个基点粘贴定位，要在两个CAD文件之间复制的时候用起来比较方便，一次到位，不用再先粘贴还要去移动一次。
ctrl+shift+v（粘贴为块），在粘贴的时候用ctrl+shift+v，可以直接将要粘贴的对象在粘贴的同时变成块ctrl+shift+v（粘贴为块），在粘贴的时候用ctrl+shift+v，可以直接将要粘贴的对象在粘贴的同时变成块。
“P”的用法今天写“P”的用法在移动，旋转等一些命令中，输入命令后，让你选择物体的时候，你输入“p”回车，表示选择上次选择的物体。
对于有些时候需要选择的对象不好框选的时候特别适用。
同时在你输入“p”回车之后你还可以继续添加选择其他对象。
~~图层管理~~~~图层管理~~图层管理在建筑制图中是尤为重要的工作，建筑是龙头专业，所有专业的图纸都是在建筑图的基础上完成的。
图层的设置相信大部分人都有自己的习惯，有的公司也有自己统一的图层设置。
图层设置我就简单说一下我的习惯，天正默认的图层肯定不会去动它，自己的图层就以家具布置为例，家具分为有水家具和无水家具，主要是为水电专业考虑，因为电专业主要就是要有水的家具布置管井，所以我的家具设置两个图层：“JJ_家具”和“JJ_厨卫”前面用英文是当图层多的时候，我要选择一个图层，比如“JJ_厨卫”我展开图层的时候就只需要按一下“J”，就可以到以“J”开头的图层，找起图层来比较方便，而后面的中文是为了让别的专业很容易就理解到你图层名所代表的图层。
~~图层管理之统一图层~~一旦形成自己的一个图层习惯以后，每次画图都会使用自己的图层习惯。
我们可以把自己的图层设置好以后保存一个“图层状态”，每次绘制一个新图的时候只需要导入保存的图层状态就可以了，不用每次都去设置一遍图层。
操作如下“la”回车打开“图层特性管理器”，先把自己的图层整理一遍，设置准确，左上角有个“图层状态管理器”按钮，点击打开，然后点击新建，输入新图层名，点击确定回到“图层状态管理器”，在大框框里选中你新图层名，然后点右边输出——保存。
在下次新建CAD文档的时候，在刚才说的输出上面有个输入，点击输入，找到你保存的图层状态，打开就OK了。
再也不用每次都去设置图层了。
如果出现“恢复操作无法恢复所有线型”，那就是你的线型没有加载，所以在输入你保存的“图层状态”之前，先随便找个已有图层的线型，选择线型，然后点加载，把所有的线型都加载进去，这样你再输入“图层状态”的时候，所有线型也都按你保存时的线型加载好了。
复制（ctrl+V）的一个不我们不怎么注意的用法在天正里面，使用ctrl+V复制的时候，其实按了ctrl+V后我们还可以对复制的对象进行镜像、90°旋转、自由旋转等操作以后在点放置点放入图纸中。
在我们按了ctrl+V以后我们可以根据命令行的提示进行镜像、90°旋转、自由旋转等操作。
对于住宅设计放置家具一类的操作，配合ctrl+shift+C一起使用特别方便，一次到位，不用把东西移动过来以后还要旋转、移动。
"S" （拉伸）的用法"S" （拉伸）是很多人都比较熟悉的了，还是写一下，这个命令靠文字描述还是有点困难，我先试一试，表达不清楚大家自己琢磨一下。
"S" （拉伸）是把对象沿着某个位置整体拉伸的一个命令，对我们来说提高画图效率的一个很好的工具，步骤为：输入"S" ——回车——选择要拉伸的对象——回车——指定拉伸第一点——指定拉伸的第二点（或者输入拉伸的距离）。
这个命令里最关键的就是“选择要拉伸的对象”，选择的时候一定是从右向左框选，拉伸的时候可以向上下左右四个方向拉伸，比如你向左拉伸的时候，拉伸的对象就是你框选的那部分，拉伸的起点位置就是你框选的选择框（选择框肯定是方形的）的左边界。
同样道理，向右拉伸，拉伸的起点位置就是你框选时的选择框的右边界。
以此类推。
CAD express tools 之车位编号我也是今天第一次用这个插件，今天主要用了里面的数字文本排序，给一个3000多个车位的地下室编车位号，一想到要给3000多个车位从1编到3000多，一个一个的编，头都大了。
四处打听找到这个工具。
先说工具的调用CAD express tools是CAD自带的一个插件，在安装CAD软件的时候会提示你是否要安装，安装以后在CAD界面上面的工具条“修改”和“窗口”之间就会有“express”这个工具。
如果你在安装CAD的时候没有点安装这个插件，可以在控制面板里的添加删除软件里找到CAD安装程序，然后点更改，根据提示，添加安装就OK了；或者重新装一下CAD，提示让你是否装express tools时你在express tools前的复选框中打个勾选中安装就行了。
也可以下载一个CAD express tools安装，但我下载了好几个都没装好。
今天我就只学会了数字排序工具，就写写这个。
以给车位编号为例首先布置车位的时候一定要把车位做成块需要编号的时候，打开车位的块，放一个单行文字进去（文字内容不限，如果在后面的操作中无法完成，就把字体炸一下再进行后面的操作），这样每个车位上都有一个字文本了，然后把车位（当然带着车位块里的文本）复制出来，把车位炸开，删掉车位的图层，保留字体的图层（这里也体现了我前面说的图层的重要性了）。
然后找个摆正的字把所有的字都刷正。
接下来就可以开始把这些文本变成按大小顺序排列的数字了。
框选所有文字（当然这时的文字都是相同的），点击CAD express tools：express-->Text-->Automatic Text Numbering(文本自动编号) 进入命令行Sort selected objects by [X/Y/Select-order] <Y>:（选择排序由[的X / Y/选择顺序]<Y>键对象：）选择排序方向（沿着X轴、Y轴还是按选择顺序）Specify starting number and increment (Start,increment) <1,1>:（指定起始编号和增量（启动，增量）<1,1>：）指定起始编号和增量，比如地下一层车库有1520个车位，那么排地下二层车库车位的时候的起始编号为1521，增量为1，那么文本出来后就是1521,1522,1523......假设并排两排数字，我想从1开始排，上面一排为基数，下面一排为偶数，那么先编上面一排，上面一排起始编号为1，增量为2，在CAD命令框中输入1,2 出来后就是1,3，5,7......同样第二排重新执行上面操作，在CAD命令框中输入2,2 出来后就是2,4,6,8......Placement of numbers in text [Overwrite/Prefix/Suffix/Find&replace..] < Overwrite>:（放置在文本号码[覆盖/前缀/后缀/查找和替换..]<覆盖>：）文本号码放置样式，如果是车位编号，直接选择覆盖，如果原来文本里的文字是A，我想变成A1，A2，A3.....那就选择前缀，后缀同样道理，就会变成1A,2A,3A.....操作完毕! 这时你就会神奇的发现每个车位都按顺序编好号了，简直太神奇了，3000多个车位号被我几分钟时间搞定!Auto CAD无法安装的问题。
今天写一个Auto CAD无法安装的问题。
安装AUTOCAD2006时弹出对话框说：已终止CAD安装，请检查“C：/DOCUME~1/ADMINI~1/LOCALS~1/Temp/Au toCAD2006Setup.log”以获取详细信息。
然后就退出安装了。
如何解决这个问题呢？只要按以下办法操作，就可以解决了~！1.检查控制面板——添加删除程序卸载所有版本的NET Framework程序2.单击windows开始图标——执行“运行”——输入msiexec /unregister3.同样再执行“运行”——输入msiexec /regserver4.第一个命令是注销 Windows Installer，第二个命令是重新注册 Windows Installer5.这样设置完以后再执行安装命令就OK了。
解决延伸、剪切命令中只能延伸或者剪切一小段的问题。
解决延伸、剪切命令中只能延伸或者剪切一小段的问题。
出现这个问题的时候，以剪切为例（方法都是一样的），输入剪切命令，回车再回车，会出现：选择要修剪的对象，或按住 Shift 键选择要延伸的对象，或[栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]:这时输入“E”回车，命令行提示：输入隐含边延伸模式 [延伸(E)/不延伸(N)] <不延伸>:选择不延伸就OK了！这就是我多年使用天正的一些心得体会，希望可以带大家走上方便快捷的天正使用之路！（注：素材和资料部分来自网络，供参考。
